機殼風扇控制器接線求助

YENSP828

YENSP828
個人積分：14分
文章編號：91409512

14分

樓主

2025-04-11 20:52

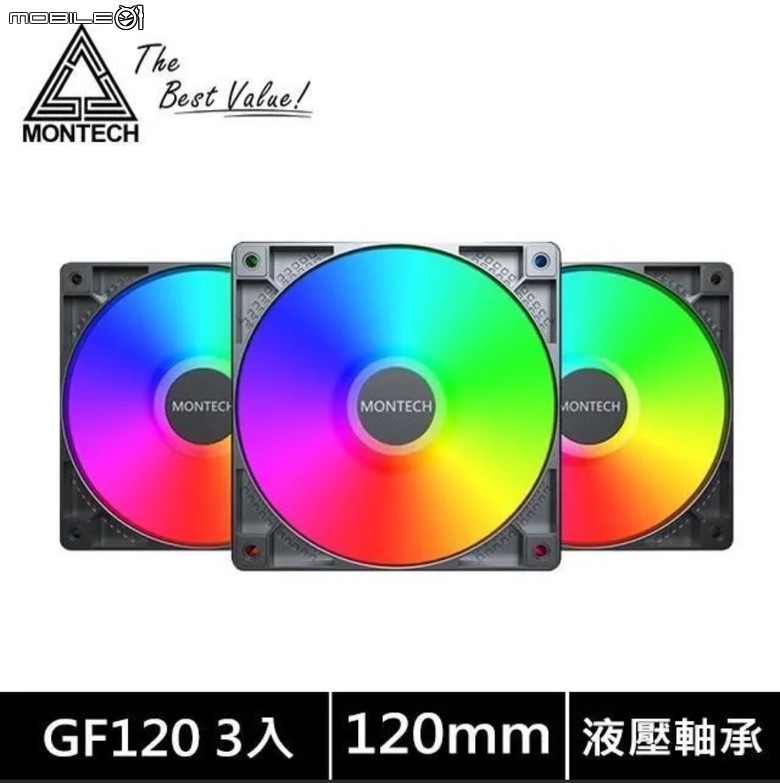

大家好，小弟最近抽到一組MONTECH GF120 ARGB PWM 3 IN 1 含控制器，
想自己動手更換原主機上無燈光風扇。

機殼風扇控制器接線求助

由於之前沒裝過控制器，請問是將風扇ARGB跟PWM線都接在控制器上，
控制器接SATA電源，控制器上的控制線分別接在主板上的ARGB跟風扇偵測兩個接口就可以嗎？

因為網路上都一筆帶過沒詳細說明，所以希望各位先進解惑，謝謝。

2025-04-11 20:52 發佈

文章關鍵字機殼風扇控制器接線求助

Sebastien Loeb

Sebastien Loeb
個人積分：34488分
文章編號：91410136

34488分

2樓

2025-04-12 0:04

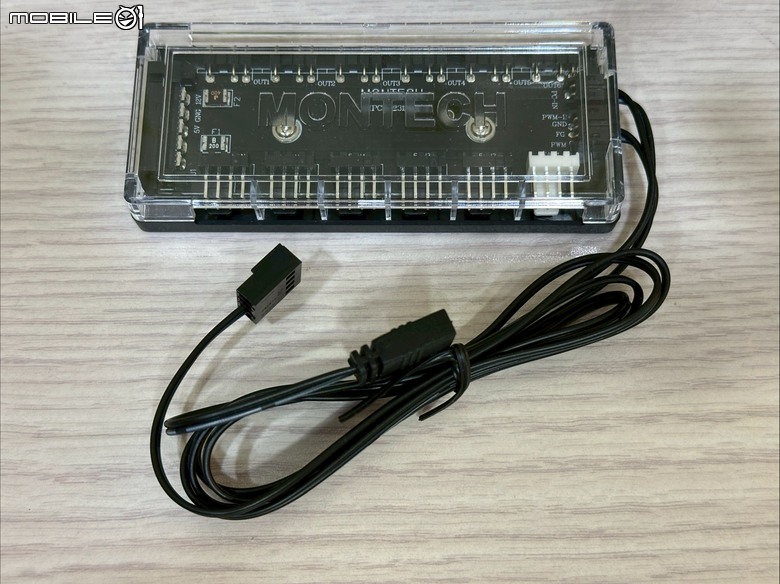

左側那兩個應該有附接線
左側下是接SATA電源, 左側上是3-pin ARGB接主機板

下方右一白色接頭是接機箱後方排風扇, 最好是有PWM接腳的, 因為右側下的那個4-pin PWM要接主機板才可以偵測這顆後風扇的資料

其它標示FAN1~6的接ARGB的風扇PWM接腳
標示Out 1~6接ARGB的訊號

下圖很清楚了
https://imgur.com/ryxo9x1

LilNick

LilNick
個人積分：6分
文章編號：91725214

6分

3樓

2025-06-18 9:37

大部分的風扇Hub設計的邏輯是這樣的。

因為同時給多個風扇供電，所以靠主板上的風扇4pin或ARGB 3pin，很有可能電流不夠。
所以會使用SATA供電，但仍然需要主板上的4pin和3pin來給訊號。不然就只有供電了。
所以還是有各出一組線讓你插到主板上抓PWM訊號和ARGB訊號。但這兩組線就沒有供電了。只是單純給訊號。

所以HUB的接法就是
4pin & 3pin to 主板、SATA接power。風扇接上HUB。

另外風扇的FG(回傳轉速訊號)，因為只接到一個主板接口。所以在多風扇使用的情境，也只能讀一個風扇的轉速。(多個訊號的話FG的high low會打架，主板讀不出來轉速)
通常hub上會有標示或是用不同顏色的connector來凸顯這是讀轉速的那一顆接口。
