Thermalright索摩樂Phantom Spirit 120 PS120散熱器特色：
●高度157mm雙塔採向上偏置設計，下方散熱鰭片裁切處理，提高安裝相容性
●7支直徑6mm無重力熱導管，搭配55層高密度鰭片，散熱表面積最大化，頂部配置黑色裝飾蓋增加美觀
●表面鍍鎳的C1100純銅製處理器接觸面與熱導管之間採用焊接方式組合，增加熱傳導能力
●金屬扣具支援Intel LGA 1700/1200/115x/20xx及AMD AM5/AM4平台
●配置2個S-FDB軸承TL-C12B V2風扇，讓氣流充分通過前塔及後塔散熱鰭片，提升散熱能力
●隨附TF-7高品質散熱膏及1對2風扇分接線
●出示保固卡及購買發票可享有6年免費維修服務
Thermalright索摩樂Phantom Spirit 120 PS120散熱器規格：
型號：PS120
尺寸：110×125×157mm
重量：810克
支援平台：Intel LGA 1700/1200/115x/20xx，AMD AM5/AM4
TL-C12B V2風扇尺寸規格：120×120×25mm
TL-C12B V2風扇重量：135克
TL-C12B V2風扇轉速：1500RPM±10%
TL-C12B V2風扇噪音：25.6dBA
TL-C12B V2風扇風量：66.17CFM
TL-C12B V2風扇風壓：1.53毫米水柱
TL-C12B V2風扇電流：0.2A
TL-C12B V2風扇電壓：DC12V
TL-C12B V2風扇連接線：4pin PWM
TL-C12B V2風扇軸承：S-FDB
▼此面外盒有外觀圖、AMD RYZEN 7000 SERIES字樣、支援Intel LGA1700圖示、AGHP無重力熱導管圖示、Phantom Spirit 120產品名稱

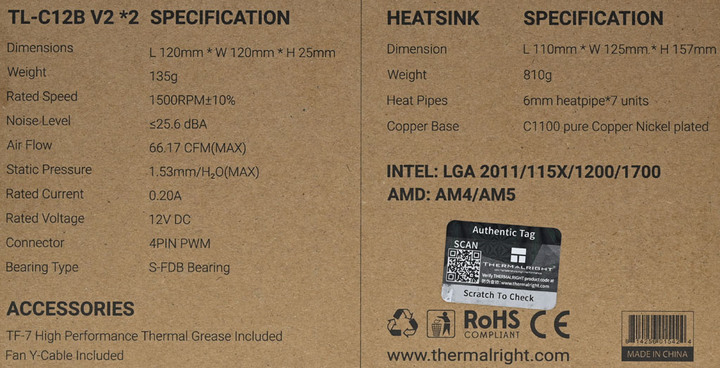

▼此面外盒有風扇規格、散熱器尺寸/規格、支援平台、配件、防偽驗證標籤、認證標誌、原廠網址、條碼、產地(中國)
▼此面外盒有特色介紹圖、商標、標語
▼此面外盒有特色介紹圖、商標、標語
▼此面外盒有Phantom Spirit 120產品名稱
▼此面外盒有商標及標語

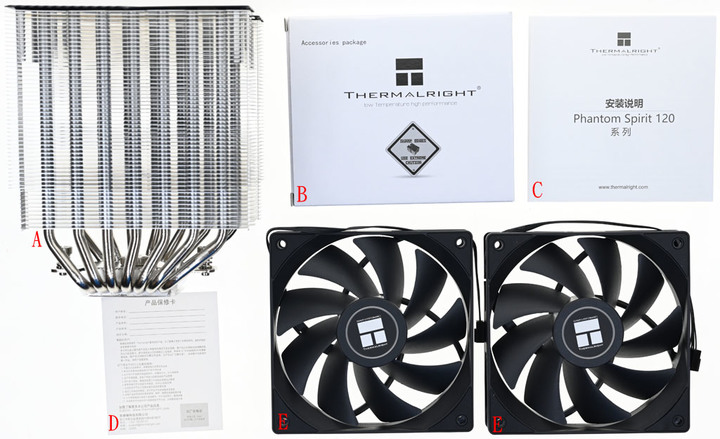

▼包裝內容有散熱器(A)、安裝配件盒(B)、安裝說明書(C)、保證卡(D)、TL-C12B V2風扇(E)

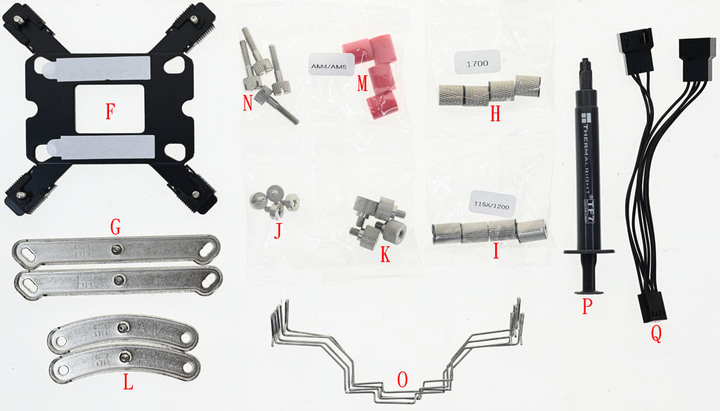

▼安裝配件盒內有Intel LGA1700/1200/115x背板(F)、Intel LGA20xx/1700/1200/115x托架(G)、Intel LGA1700托架固定柱(H)、Intel LGA1200/115x托架固定柱(I)、Intel托架固定螺絲(J)、Intel LGA20xx托架螺柱(K)、AMD AM5/AM4托架(L)、AMD AM5/AM4紅色套管(M)、AMD托架固定手轉螺絲(N)、風扇固定線扣(O)、TF-7散熱膏(P)、1對2風扇分接線(Q)
▼散熱器本體採雙塔設計，底座兩邊各伸出7支直徑6mm無重力熱導管，並在熱導管上安裝55片鰭片，熱導管及鰭片往右邊偏置

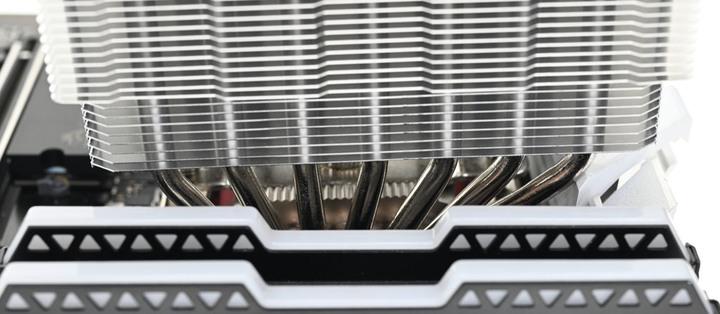

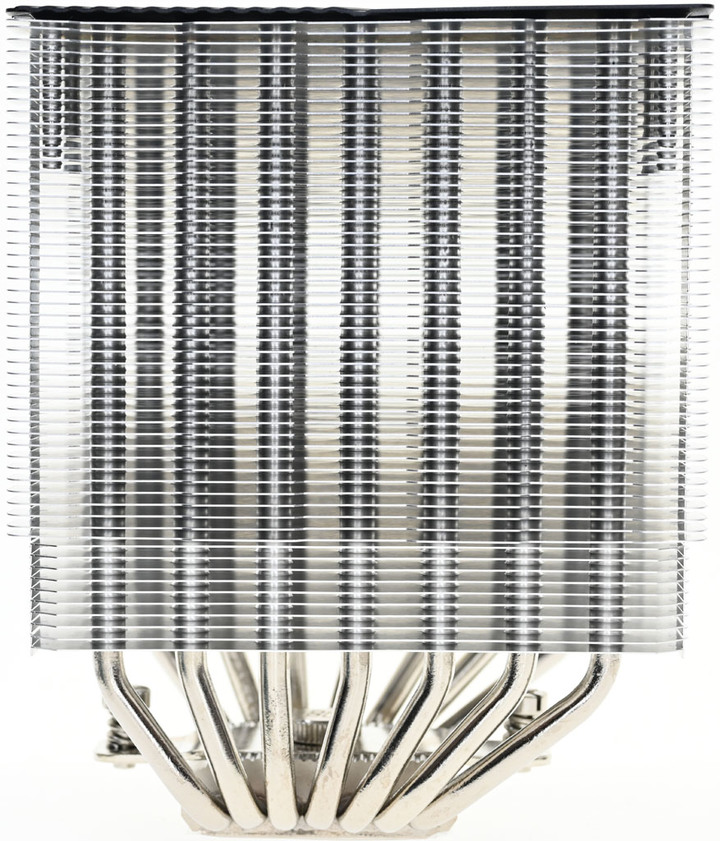

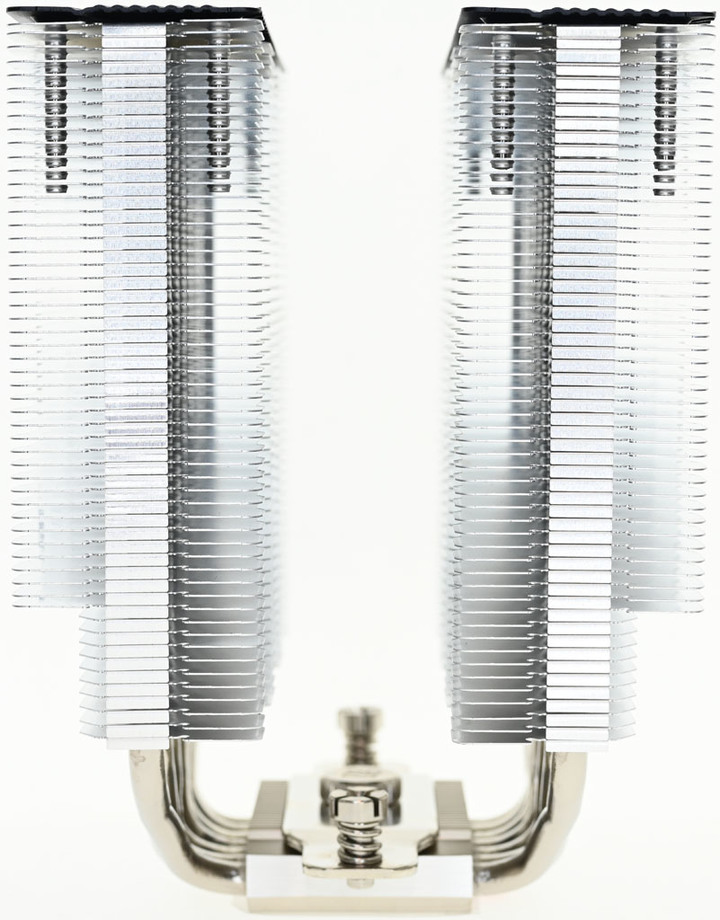

▼從側面看，前塔及後塔下方10片散熱鰭片縮小，提供記憶體閃避空間，壓板中間用1個手轉螺絲固定在散熱器底座頂部，壓板兩邊設置鎖在托架上的彈簧螺帽

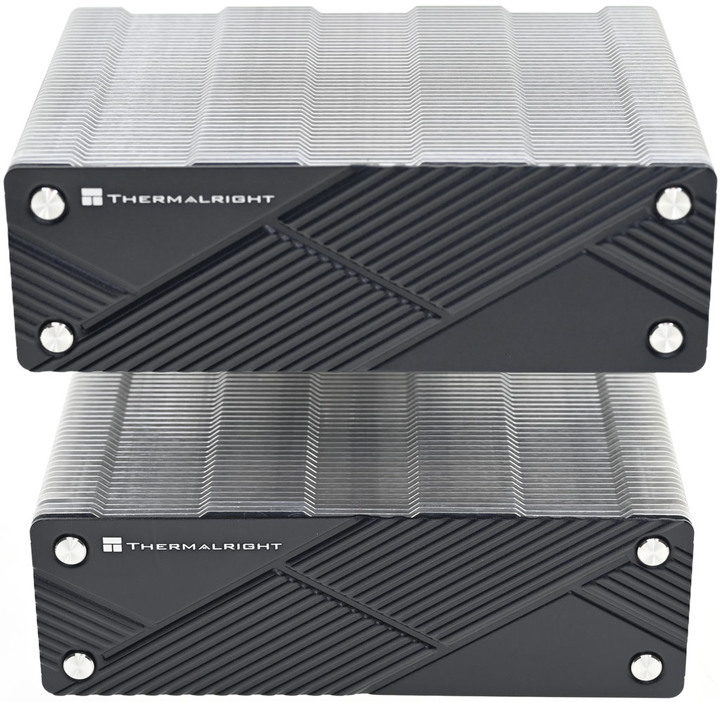

▼雙塔頂部用銀色鉚釘固定的黑色金屬裝飾蓋有裝飾紋路及商標名稱
▼前塔及後塔鰭片邊緣形狀如下圖所示

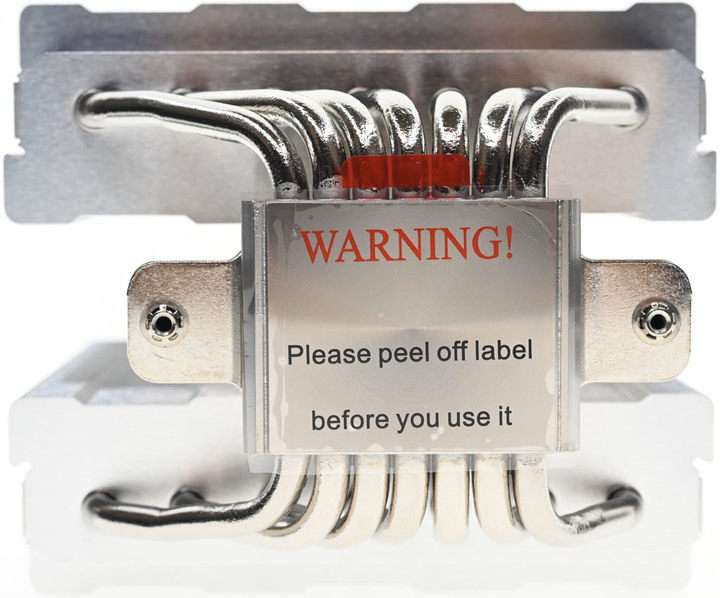

▼散熱器底座的處理器接觸面有保護貼，上面用英文標示”警告！使用前請撕除保護貼”

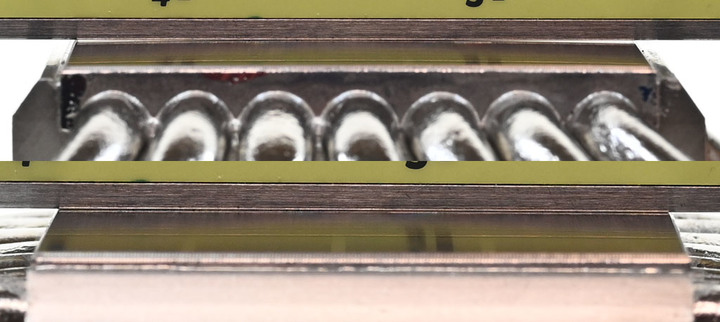

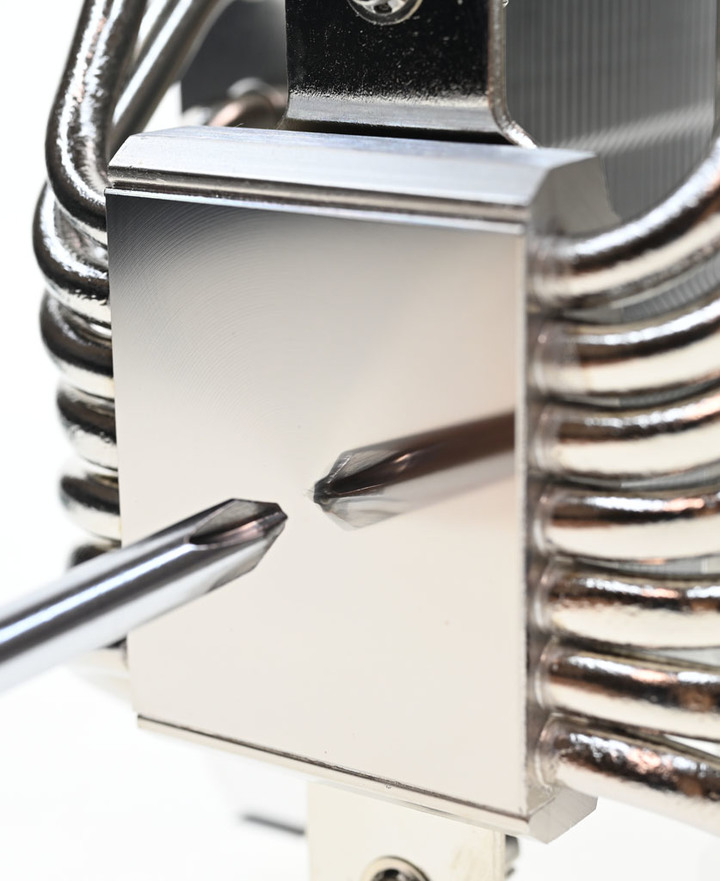

▼處理器接觸面的表面無明顯紋路
▼處理器接觸面長邊(上)/短邊(下)平整度如下圖所示

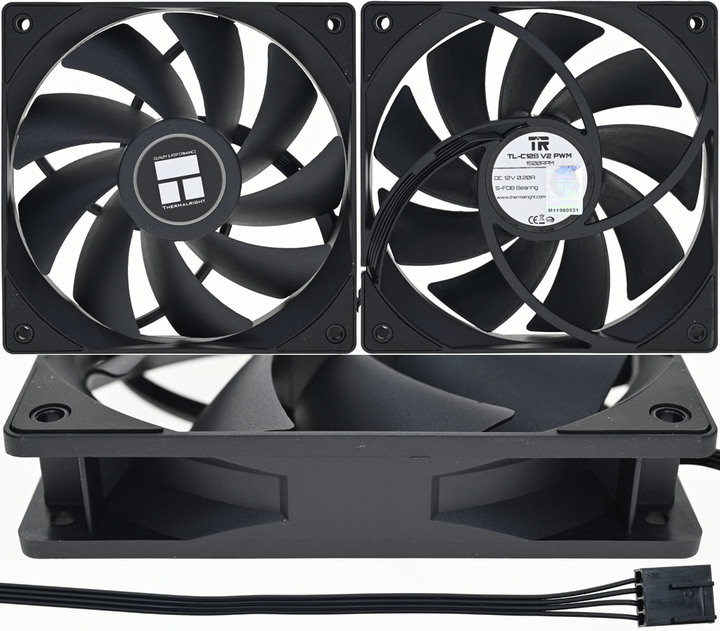

▼TL-C12B V2風扇，使用S-FDB軸承，9葉片扇葉中心有商標，外框中心標籤上有商標、型號、轉速、電壓/電流、軸承類型、雷射序號貼紙、網址、認證標誌，風扇外框兩面的螺絲孔處有防震膠墊。風扇電源線路為4pin PWM

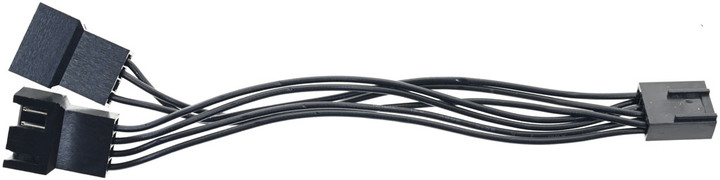

▼隨附風扇1分2分接線，可同步轉速控制PWM信號，但只會回傳有4條線接頭的風扇轉速
▼LGA1200/115x托架固定柱(左)為直條紋溝槽，含墊片長度12.1mm；LGA1700托架固定柱(右)為斜線壓花，含墊片長度10.9mm。托架固定柱其中一面有黑色墊片

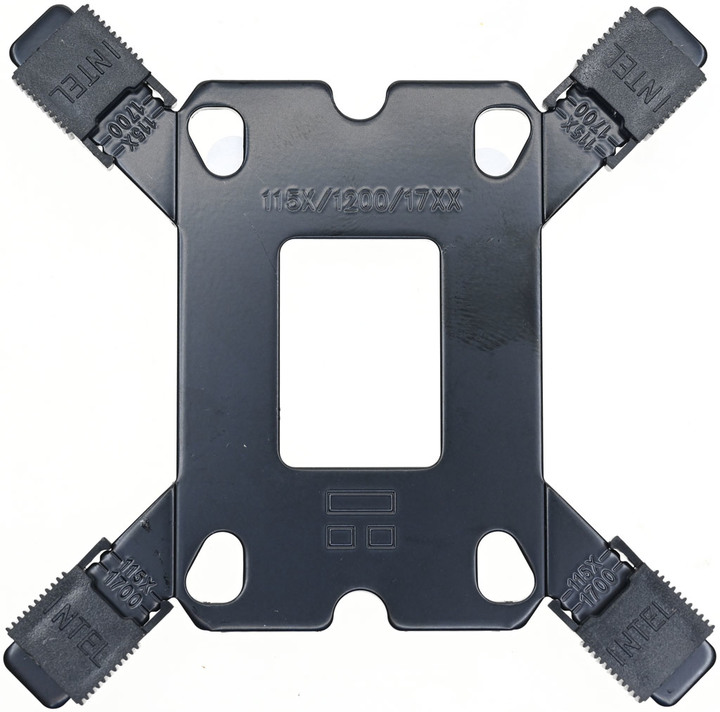

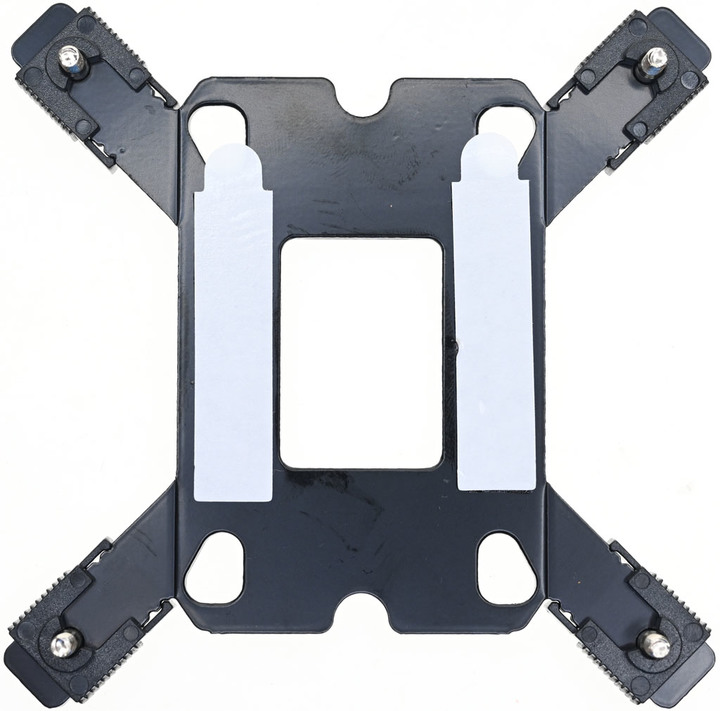

▼安裝於Intel LGA1700/1200/115x平台時需使用Intel背板，金屬製背板四個角有可調整固定螺牙的滑套

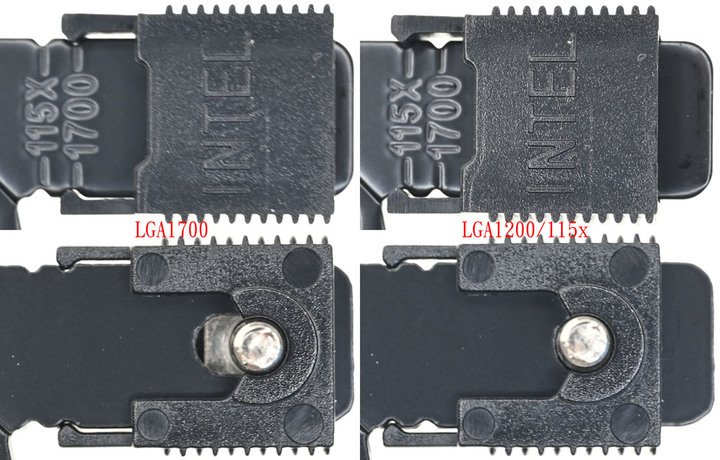

▼滑套有2段位置，對應LGA1700(左)及LGA1200/115x(右)的固定螺牙滑套位置配置如下圖所示
▼安裝於LGA1700平台前，先將Intel背板調整成適用LGA1700平台配置

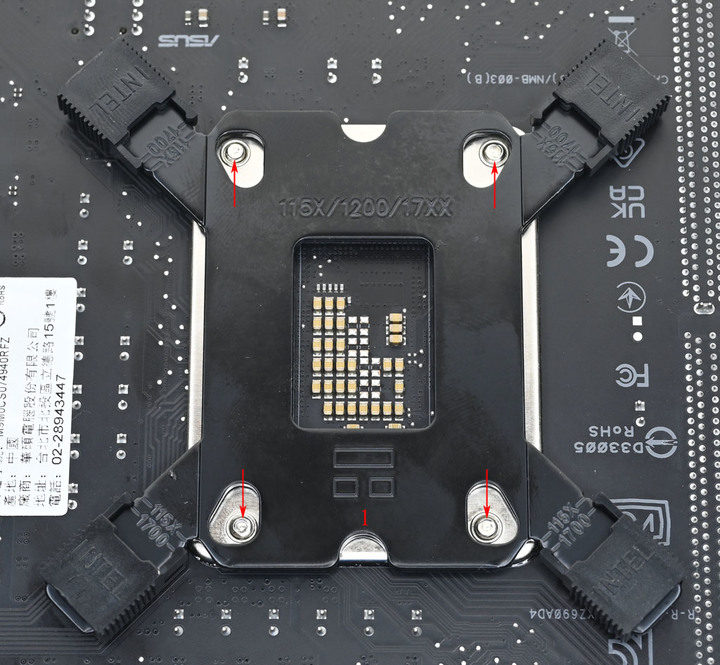

▼把背板4支固定螺牙對準主機板背面散熱器孔位放入(1)。特別注意背板開孔處對準處理器扣具底板4個螺絲鎖點位置(紅色箭頭)

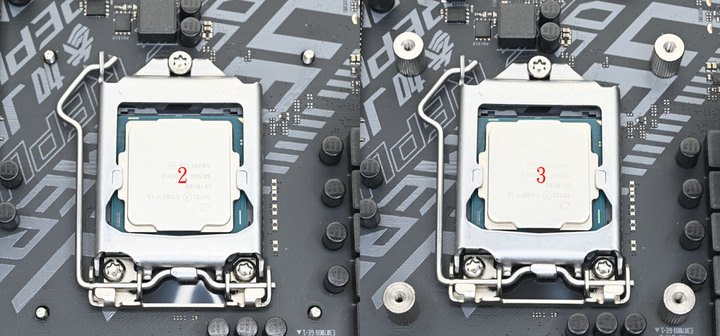

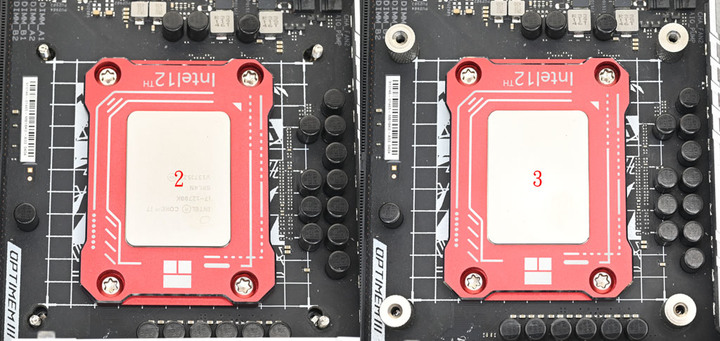

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定螺牙(2)，將4個LGA1700托架固定柱有黑色墊片那面朝下鎖入固定螺牙(3)

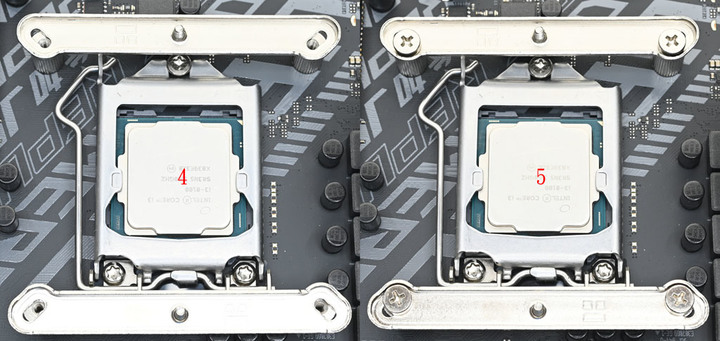

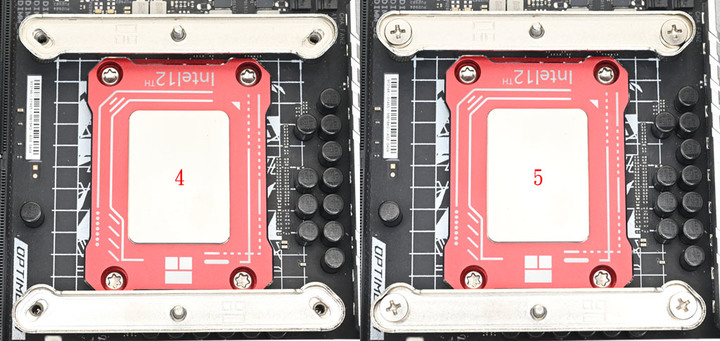

▼4個固定柱都鎖入固定螺牙後，放上Intel托架(4)，鎖上Intel托架固定螺絲(5)
▼正式安裝前先試裝，因為ASUS ROG STRIX Z690-A GAMING WIFI D4的VRM散熱片及白色飾蓋高度較高，會和散熱器熱導管發生干涉
▼將散熱器轉180度安裝，熱導管就不會與主機板VRM散熱片發生干涉，此時頂部裝飾蓋文字方向反向，整個散熱器往左偏移(靠近擴充槽)

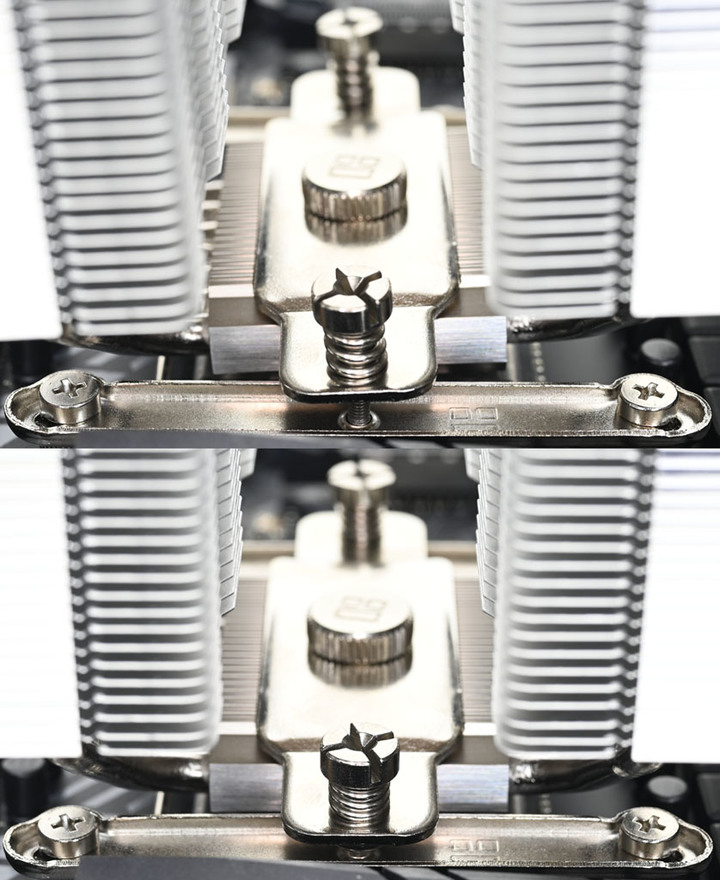

▼確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底

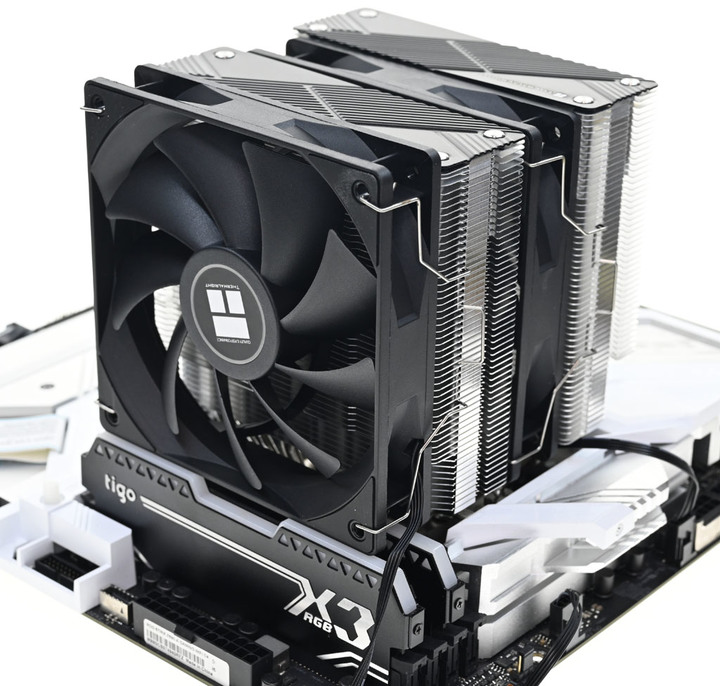

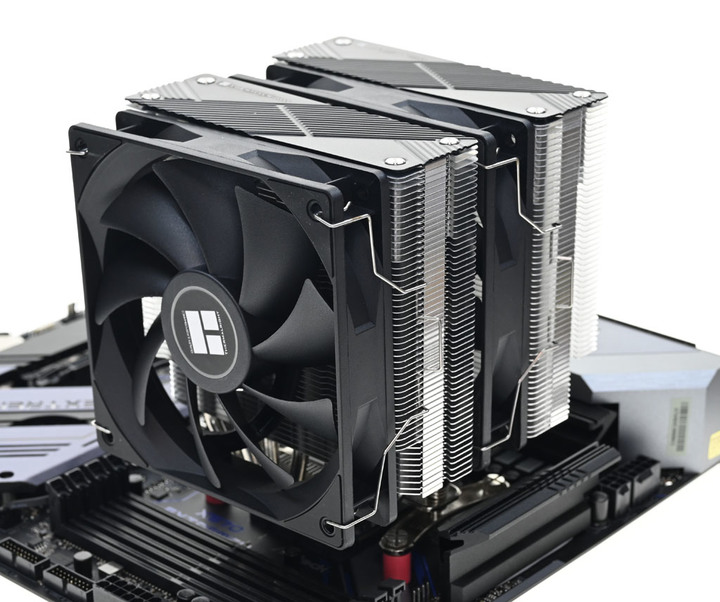

▼使用風扇固定線扣將2個TL-C12B V2風扇安裝在散熱器前塔及後塔上

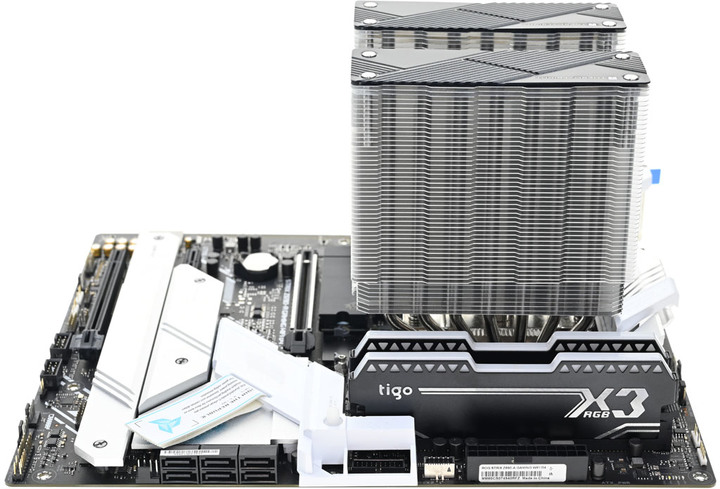

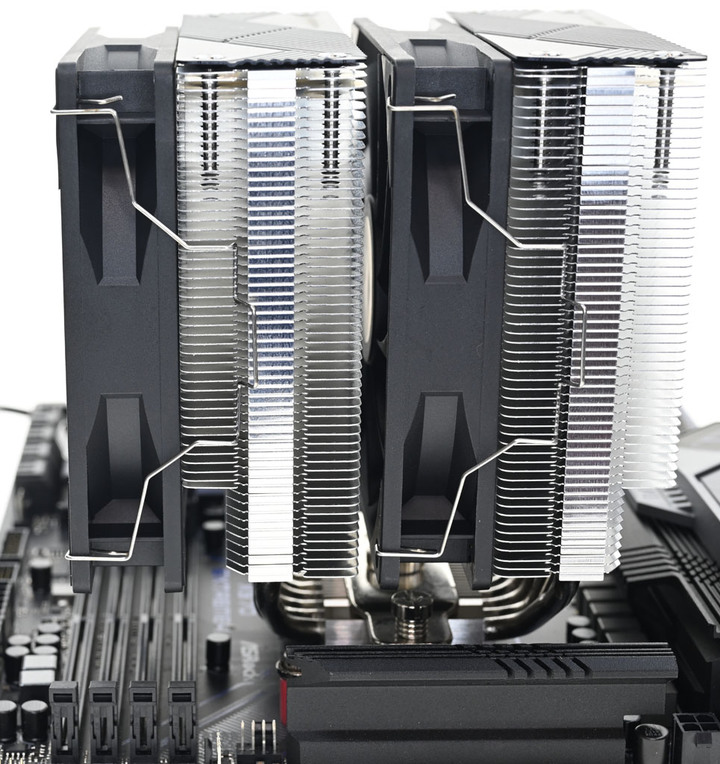

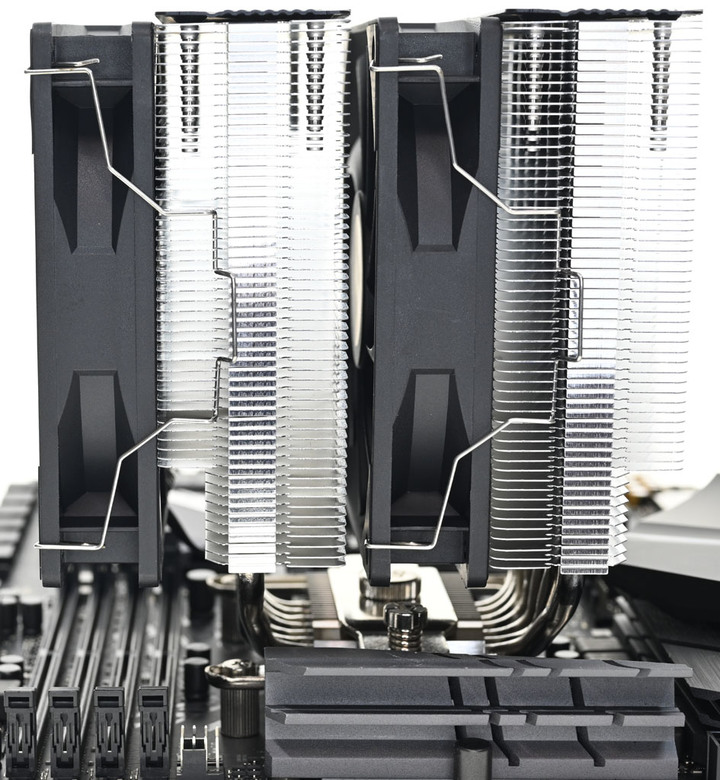

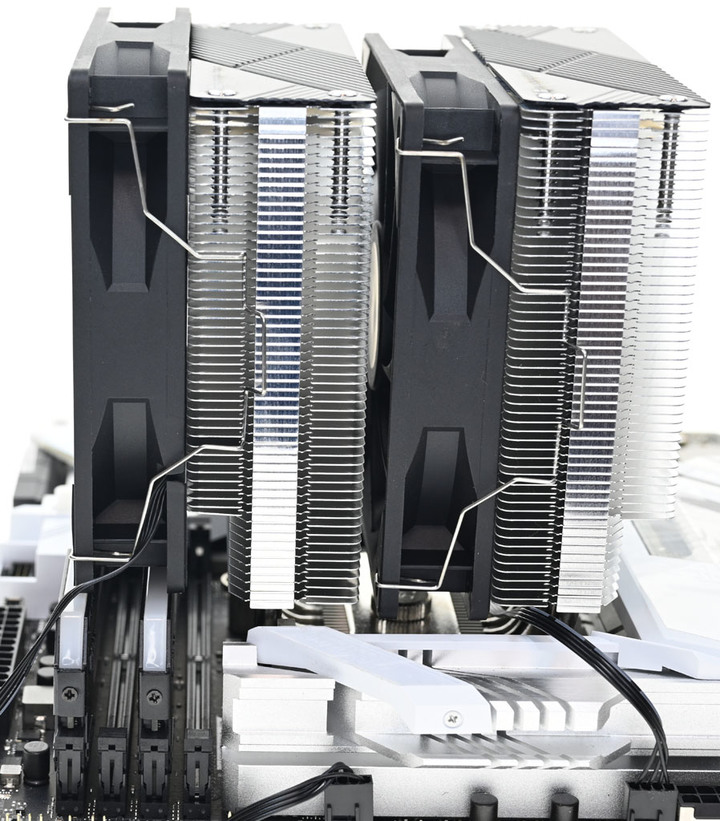

▼安裝於LGA1700平台時，前塔風扇會覆蓋在記憶體插槽上方，記憶體高度會影響前塔風扇凸出散熱器頂部的高度
▼散熱器轉180度安裝後，因為整個散熱器往左偏移，加上風扇固定線扣會凸出散熱器，可能會與部分主機板(尤其是Micro ATX及ITX主機板)的擴充槽發生干涉，並影響該處M.2 SSD擴充槽的拆裝空間
▼安裝於LGA1200/115x平台前，先將Intel背板調整成適用LGA1200/115x平台配置

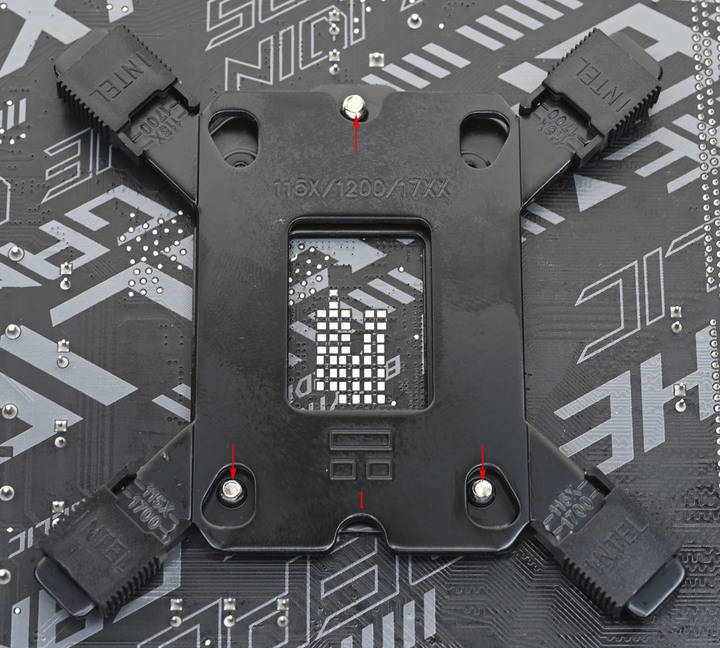

▼把背板4支固定螺牙對準主機板背面散熱器孔位放入(1)，特別注意背板開孔及缺口處對準處理器扣具底板3個螺絲鎖點位置(紅色箭頭)
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定螺牙(2)，將4個LGA1200/115x托架固定柱有黑色墊片那面朝下鎖入固定螺牙(3)
▼4個固定柱都鎖入固定螺牙後，放上Intel托架(4)，鎖上Intel托架固定螺絲(5)
▼正式安裝前先試裝，確認散熱器前塔/後塔熱導管不會與主機板VRM散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將2個TL-C12B V2風扇安裝在散熱器前塔及後塔上
▼安裝於LGA1200/115x平台時，前塔風扇會覆蓋在記憶體插槽上方，記憶體高度會影響前塔風扇凸出散熱器頂部的高度

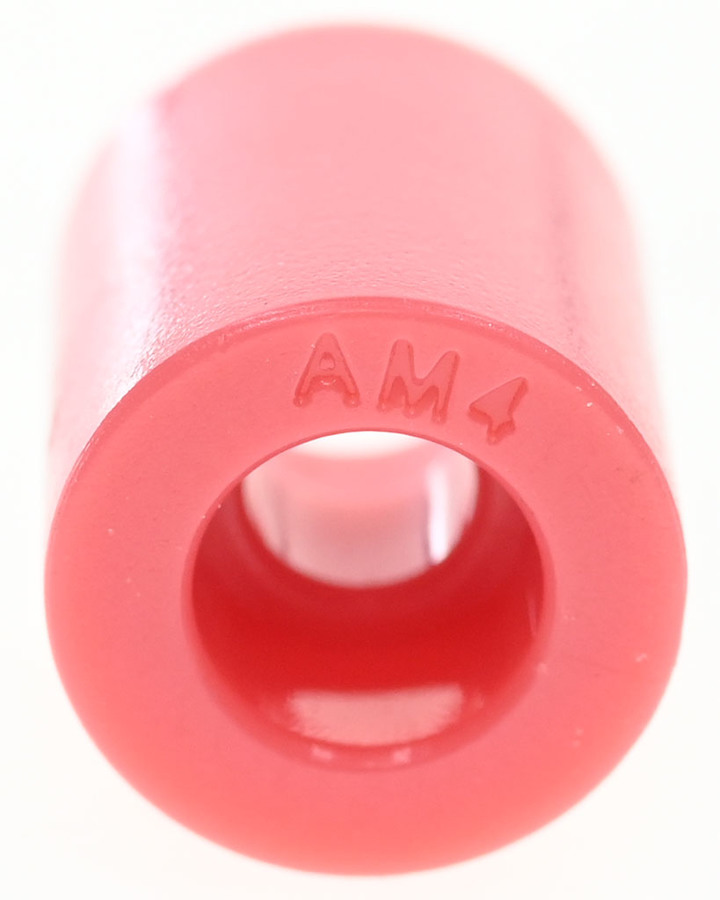

▼安裝於AMD AM5/AM4平台時，需使用AMD AM5/AM4紅色套管

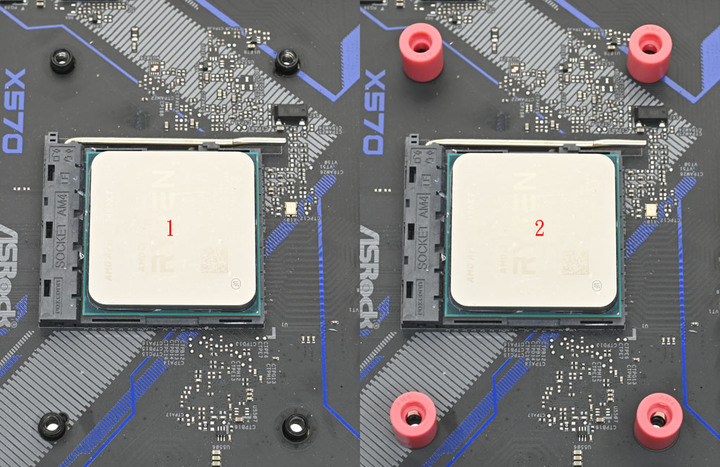

▼安裝於AMD AM5/AM4平台前，先將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(1)，將4個紅色套管套進原裝散熱器背板鎖點(2)
▼放上AMD AM5/AM4托架(3)，對準孔洞插入AMD托架固定手轉螺絲，然後鎖緊(4)
▼正式安裝前先試裝，確認散熱器前塔/後塔熱導管不會與主機板VRM散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將2個TL-C12B V2風扇安裝在散熱器前塔及後塔上
▼安裝於AMD AM5/AM4平台時，前塔風扇會覆蓋在記憶體插槽上方，記憶體高度會影響前塔風扇凸出散熱器頂部的高度
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：EVGA G6 1000W
CPU風扇溫控模式採用主機板預設值
攝影相機離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載狀態運作聲音

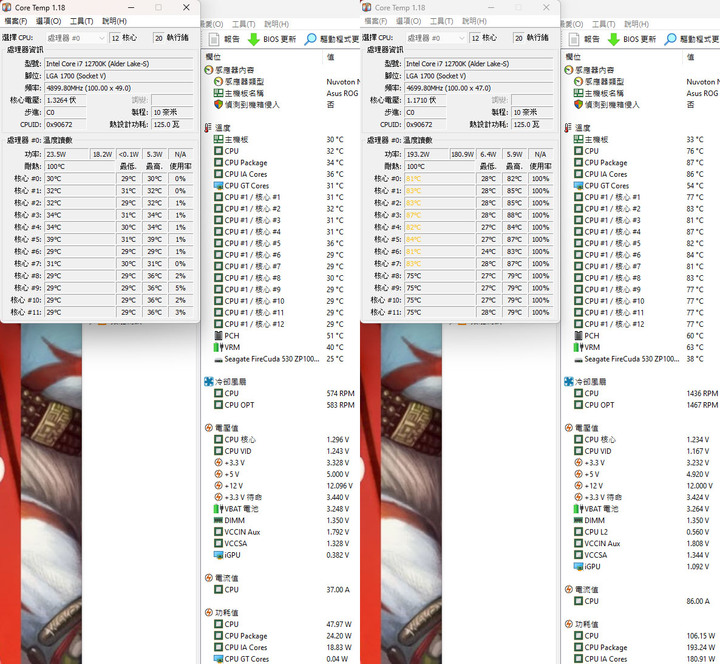

▼待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面

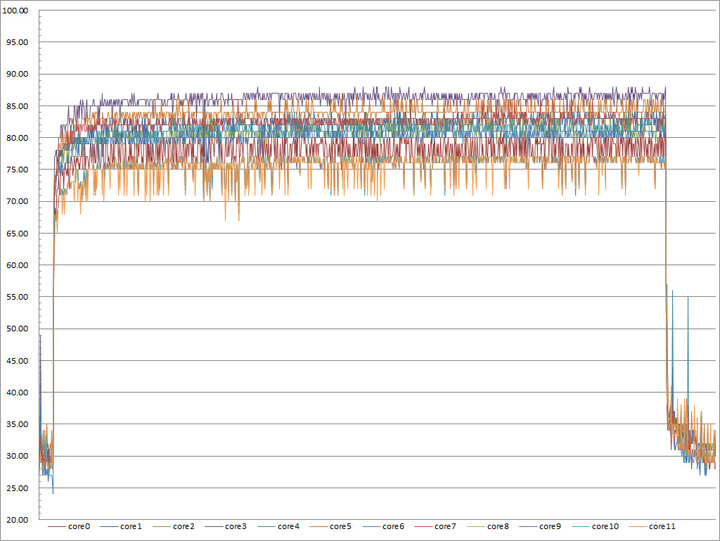

▼高負載30分鐘CORE TEMP溫度記錄圖
▼待機狀態(前15秒)及高負載狀態(16秒後)運作聲音
總結：
Thermalright索摩樂Phantom Spirit 120 PS120散熱器配置金屬扣具，支援Intel LGA 1700/1200/115x/20xx及AMD AM5/AM4平台。高度157mm雙塔採向上偏置設計，下方散熱鰭片裁切處理，表面鍍鎳的C1100純銅製處理器接觸面和7支直徑6mm無重力熱導管之間採用焊接方式組合，搭配55層高密度鰭片，頂部配置黑色裝飾蓋增加美觀。配置2個S-FDB軸承TL-C12B V2風扇，讓氣流充分通過前塔及後塔散熱鰭片。隨附TF-7高品質散熱膏及1對2風扇分接線，出示保固卡及購買發票可享有6年免費維修服務
相較於體型相近且同為雙120mm風扇雙塔散熱器的Thermalright索摩樂Peerless Assassin 120 PA120來說，Thermalright索摩樂Phantom Spirit 120 PS120拜7支熱導管及55層鰭片之賜，相同平台及測試環境下，最高溫度低了3度
安裝時要注意主機板VRM散熱片高度，若高度過高則要將散熱器轉180度安裝，避開熱導管與VRM散熱片之間的干涉，前塔風扇蓋在記憶體插槽上方，會阻擋記憶體燈光及拆裝，當記憶體高度較高時，前塔風扇會被頂高，增加整體總高度，需注意機殼是否可容納
報告完畢，謝謝收看
