【開箱】靠磁力串接的風扇?! | TT 耀影 SWAFAN EX12 RGB WHITE開箱

去年曜越推出SWAFAN機殼風扇，透過可自行拆裝兩種不同方向的扇葉以及風扇正反兩面皆有RGB光環的設計，來達到同時兼顧光害效果以及可快速變換風扇的風向，算是風扇界相當極具巧思的設計；
而今年曜越在2023 CES發布會上，針對SWAFAN系列風扇再次設計出了相當有特色的設計，就是風扇之間可透過磁吸式的金屬接點來將風扇串聯，藉此達到節省線材數量的效果(怎麼似乎看過類似的想法…
總之，我這個人的原則很簡單，能節省風扇線材數量，就給好評!! 因為整線真的是一件很費時的動作，所以對我來說，越少越好XD (甚至未來哪天廠商發明出可用wi-fi之類的無線訊號來控制風扇，接收器只需要占用一個PCIE槽就搞定的話，我肯定買爆!!
回歸正題，這次就來開箱一下來自TT曜越最新推出的耀影SWAFAN EX 12 RGB WHITE~~

=====開箱=====

本次開箱的為3顆12公分白色版本；

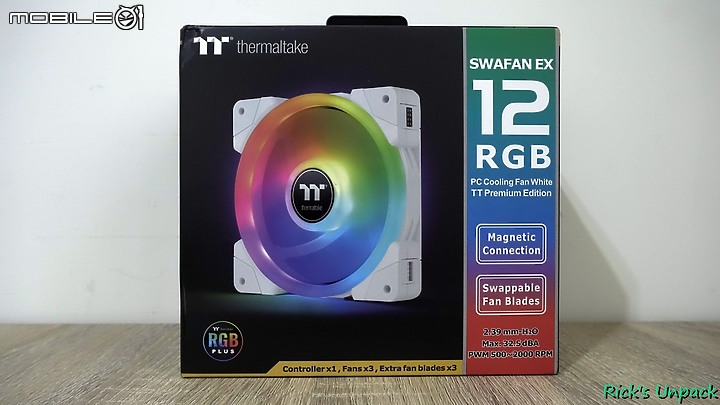

外盒正面設計語言跟前代SWAFAN幾乎相同，左邊印有風扇的側面圖(也同時顯示此包裝為白色版本)，右上角有型號字樣，型號下方放上兩個此風扇最大特點：磁吸式連接以及可更換扇葉，最下方則是有支援TT自家軟體TT PLUS 2.0、此包裝還有哪些東西以及簡單的風扇規格。

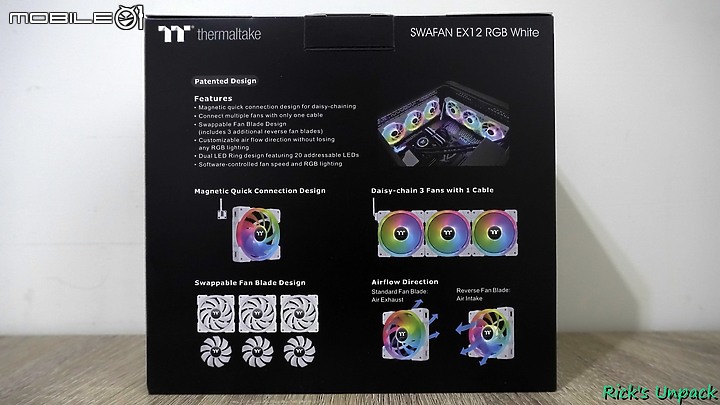

背面則是SWAFAN EX 12 RGB WHITE的特色介紹跟相關圖例，主要包含：
1)可透過磁吸設計將風扇快速串聯起來
2)僅需一條線可供電給多個風扇
3)可自行更換不同風向的扇葉(內附3個反向扇葉)
4)客製化風流方向且同時不失RGB燈效
5)雙環形RGB燈環，擁有20顆可單獨控制的LED燈
6)可透過TT PLUS 2.0控制風扇轉速與RGB燈效

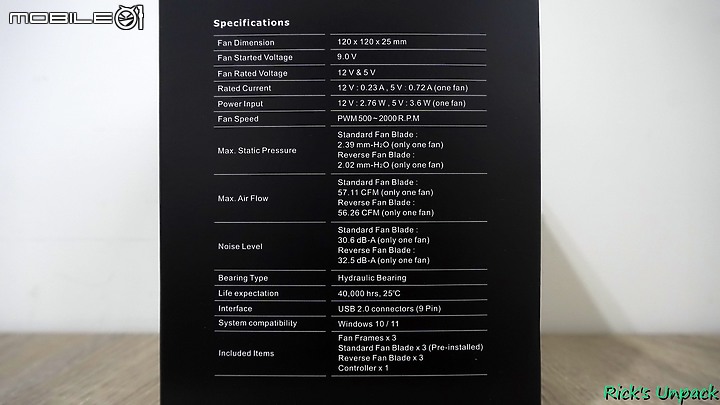

側面有附上多國語言的簡易特色說明以及風扇(不同風向)的相關規格表給玩家參考。

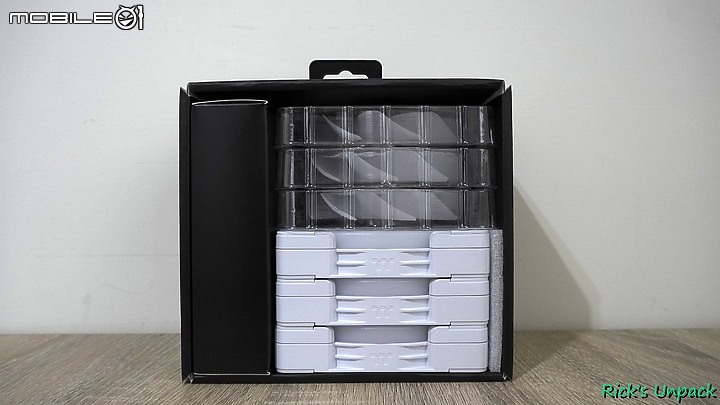

打開包裝盒後，風扇跟相關配件有額外用一個小紙盒按照順序放置好，風扇跟反向扇葉之間都有用一層圓型泡棉緩衝。
抽出來之後，裡面包含3顆風扇、3個反向扇葉、保固書以及一個配件盒。

=====配件介紹=====

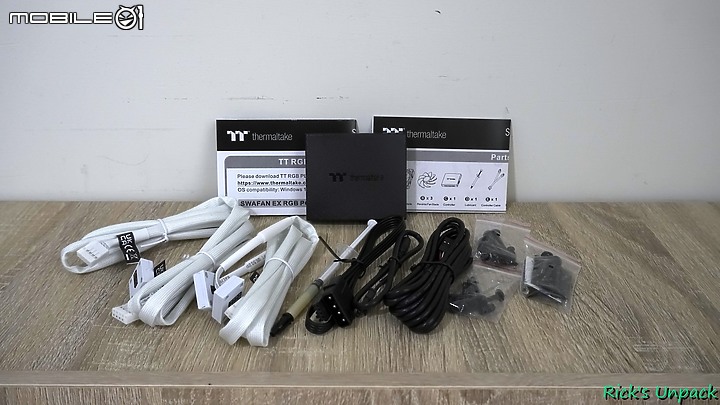

配件盒裡面有TT PLUS 2.0安裝說明書、風扇安裝說明書、風扇控制盒、風扇傳輸線3條、軸承潤滑劑、控制盒用(供電線、傳輸線、串接線)以及3包兩種長度螺絲。

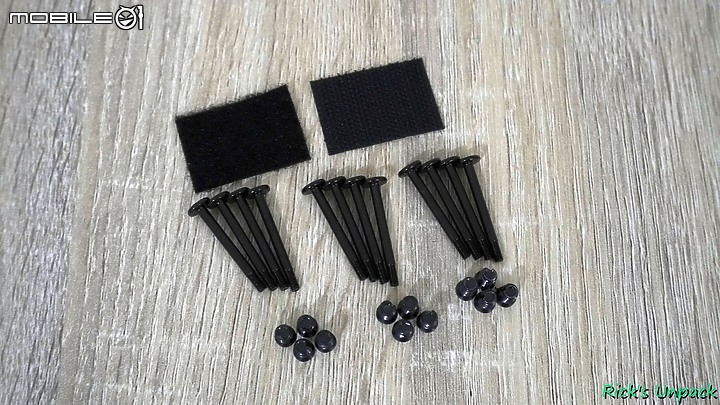

螺絲包分別有提供長短各12根，短的主要可以直接鎖在機殼風扇架上，長的我推測應該是可以搭配曜越自家的冷排做使用，另外裡面也有附贈一組魔鬼氈(背面有雙面膠)可以將控制盒黏在機殼背部上。

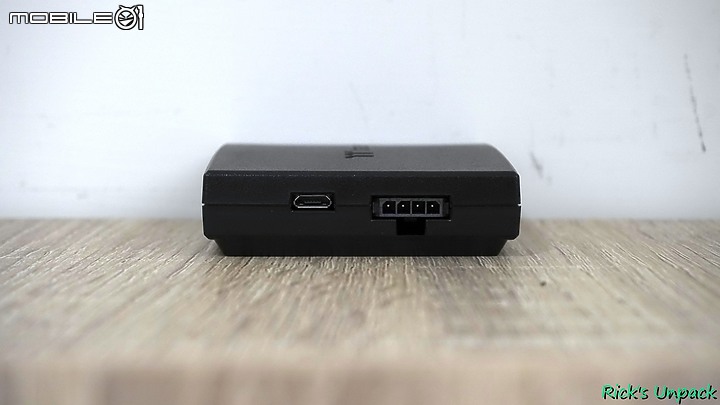

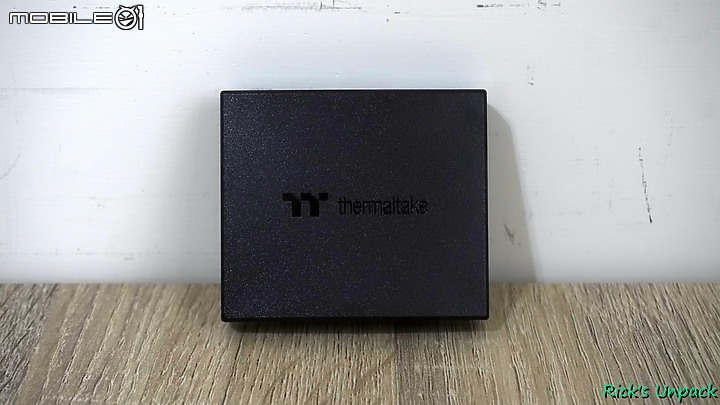

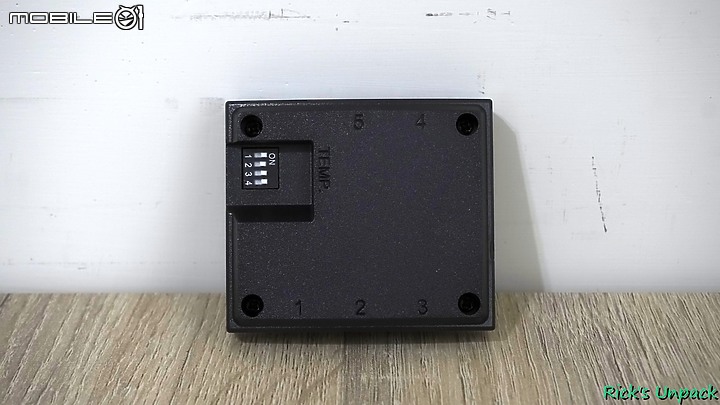

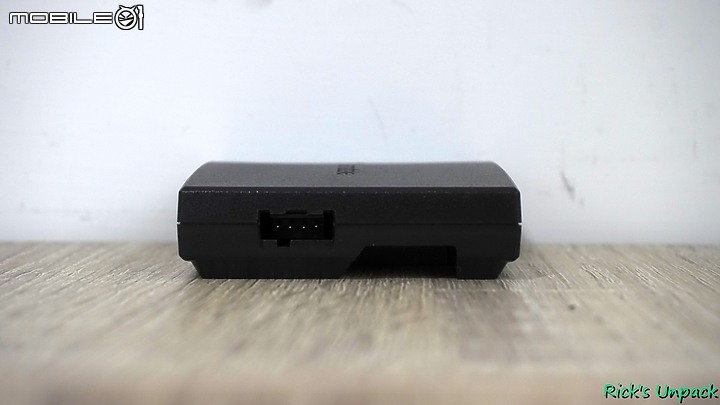

控制盒整體跟SWAFAN的幾乎一樣，正面印有TT thermaltake字樣，左右側邊分別有供電口、訊號傳輸口以及一個與其他控制器串接用的接口。

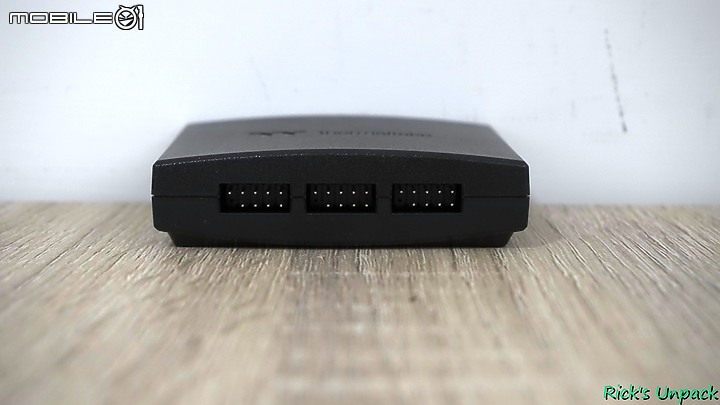

控制盒總共提供5個接口給風扇做使用，曜越將風扇的轉速跟RGB控制整合成一個9-pin的規格，可以直接插入控制盒，相當方便。

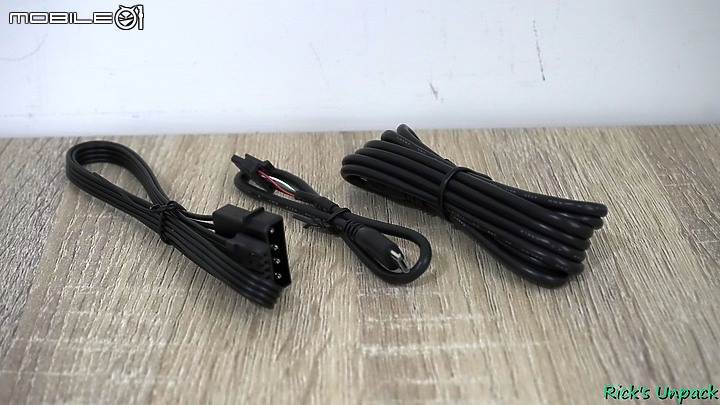

控制盒線材部分總共有3條，分別是micro to USB 2.0 9-PIN、大4 PIN供電線和一條控制盒串聯用的線。

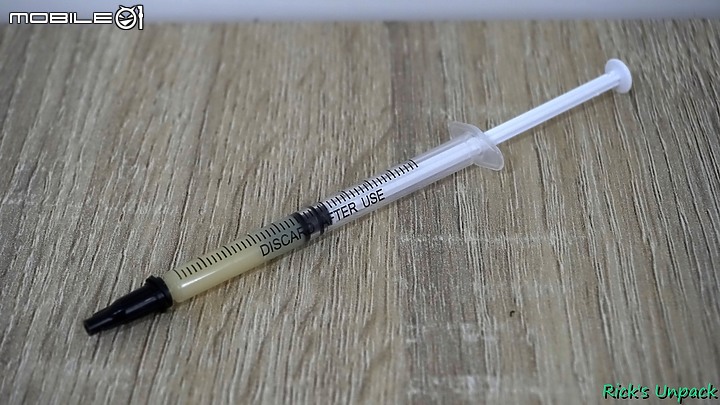

由於SWAFAN可以自行拆裝扇葉，所以曜越有提供一支潤軸劑給玩家做使用。

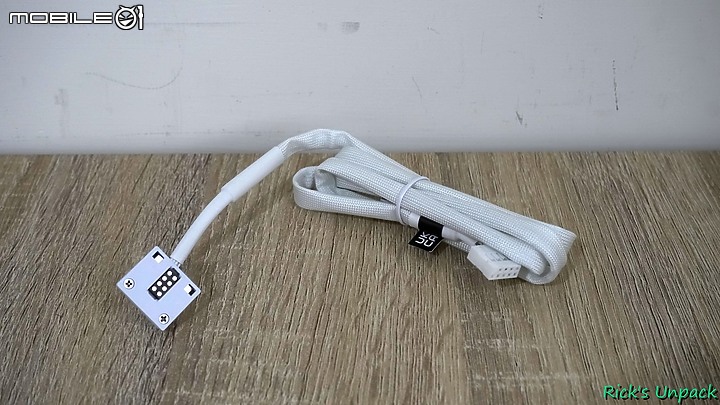

最後一個配件是風扇用傳輸線(共有3條)，其中一端是採用他們這次SWAFAN EX獨有的磁吸式金屬接點，可透過磁吸式的方式提供訊號給風扇(一條線最多支援3顆風扇串聯)。

=====TT 耀影 SWAFAN EX 12 RGB WHITE=====

開始介紹之前，先附上風扇相關規格
1)尺寸：120 * 120 * 25mm
2)風扇啟動電壓：9V
3)風扇額定電壓：12V & 5V
4)額定電流：12V–0.23A,5V–0.72A
5)功率：12V–2.76W,5V–3.6W
6)風扇轉速：500~2000 RPM
7)最大靜壓：正轉2.39 mm-H2O；反轉2.02 mm-H2O
8)最大風量：正轉57.11 CFM；反轉56.26 CFM
9)最大噪音值：正轉30.6 dB-A；反轉32.5 dB-A
10)軸承類型：Hydraulic Bearing
11)壽命：40,000小時、25℃
12)接口介面：USB 2.0 (9 Pin)
13)支援系統：Windows 10 / 11

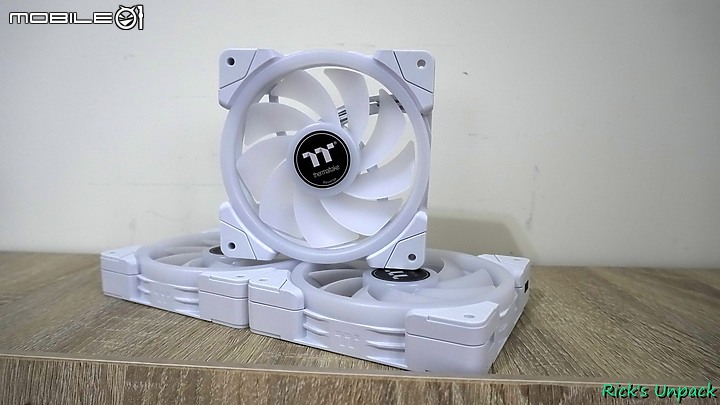

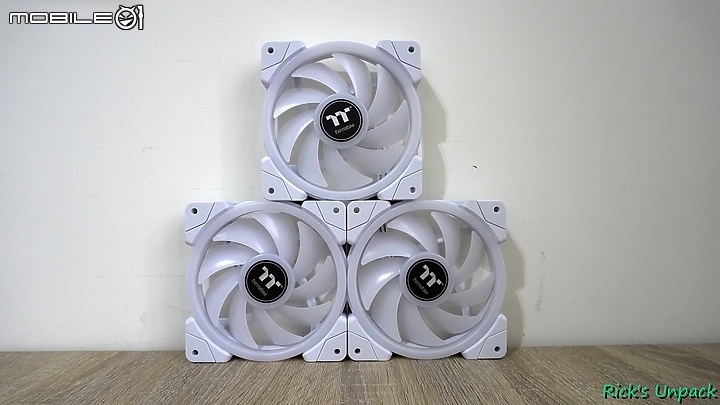

SWAFAN EX 12 RGB WHITE跟SWAFAN一樣採用9個半透明的扇葉，扇葉外環有一圈RGB燈環。

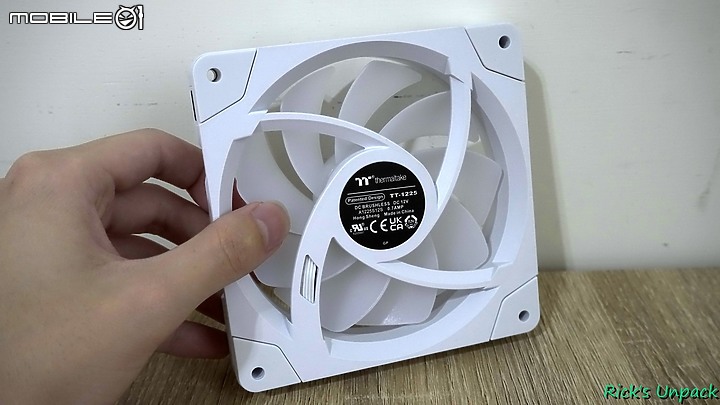

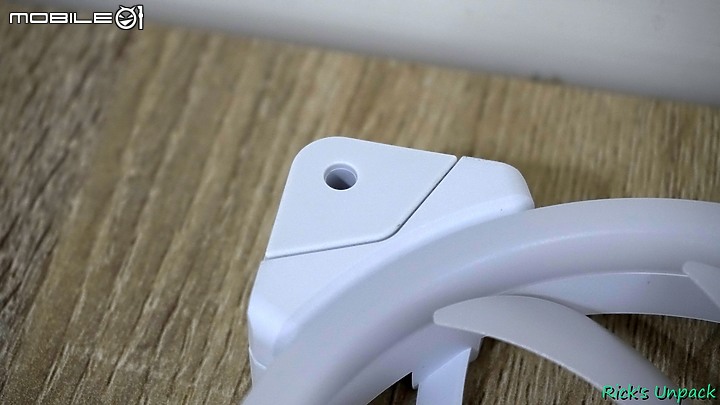

風扇正反兩面4個角落皆有白色橡膠墊，可防止共振。

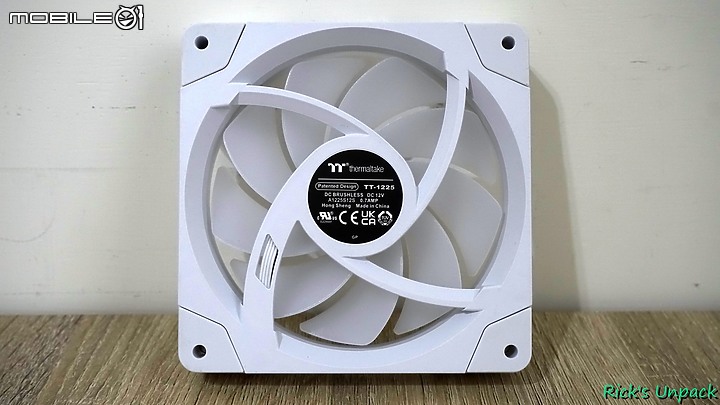

SWAFAN EX跟上代SWAFAN有一個很大的不同，就是將背面的RGB燈環拔掉，也算是變相的讓玩家如果想要讓風扇變換方向，只需更換扇葉即可，無須多加思考正反兩面的燈環。
扇葉的拆裝方式跟SWAFAN相同，從風扇背面用手(建議兩手一起推，施力比較平均)將扇葉往前推即可拆卸，同時也可以更方便的清洗扇葉。

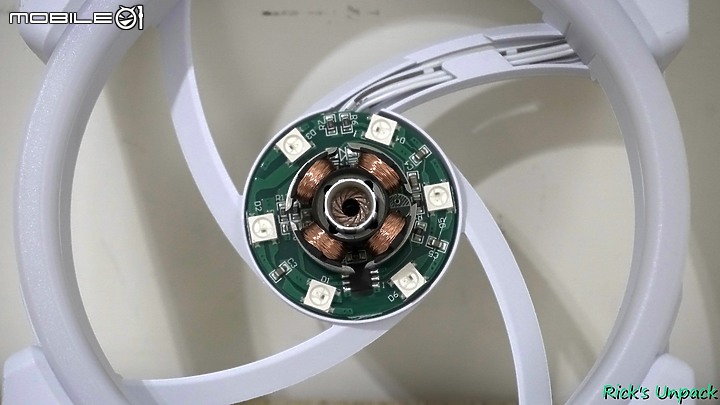

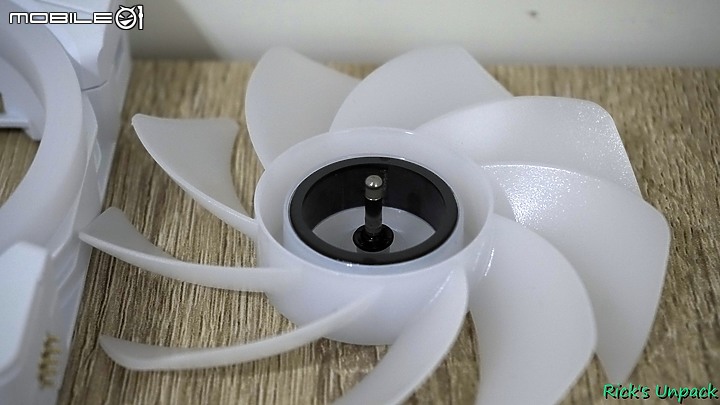

扇葉拆除之後，就可以看到中間軸體的樣子，在軸體的周圍總共有6顆LED燈珠。

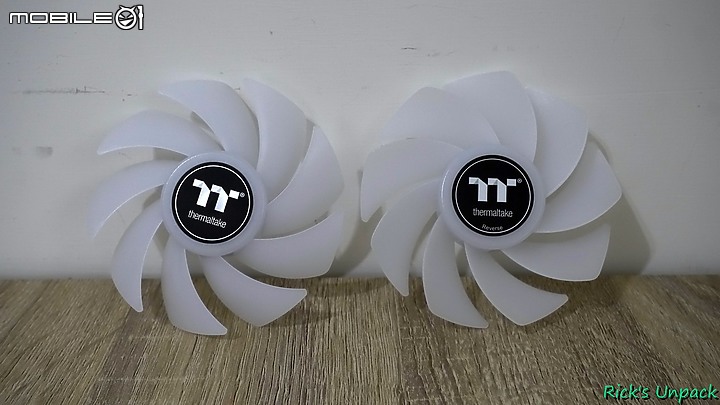

這次曜越也非常貼心，特別在反向扇葉的中間LOGO貼紙處多印上了REVERSE字樣，能夠讓玩家更快速的知道兩者的差異。
下面附上裝上兩個不同風向的扇葉示意圖給大家參考。

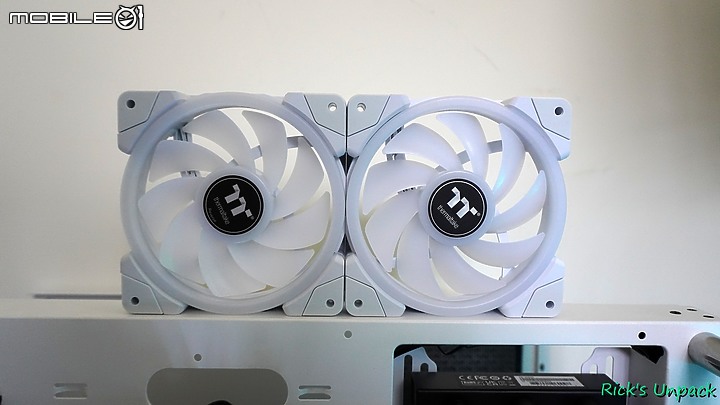

接下來就是本次SWAFAN EX最大的特點之處，就是利用磁吸式金屬接點的方式來將多顆風扇進行串接，藉此達到只需一條線即可控制3顆風扇的設計，大量節省機殼背部風扇的線材數量；

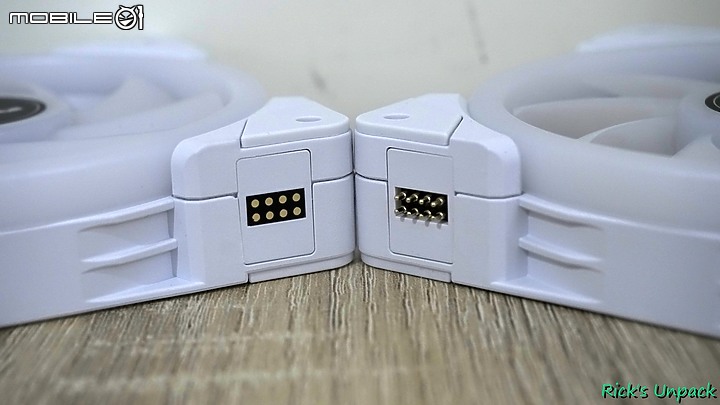

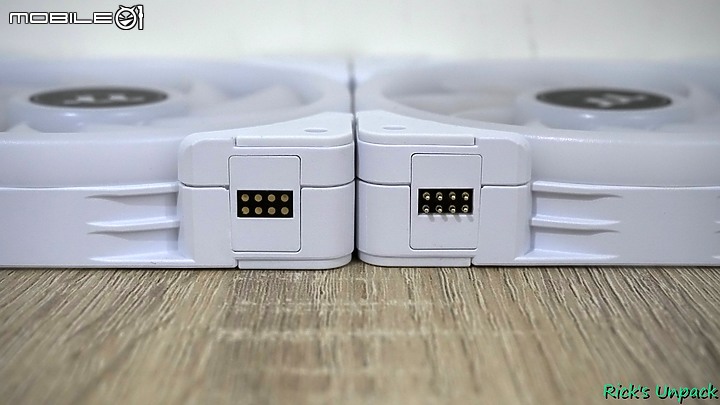

金屬接點共有8個針腳，分別在風扇的左右側各有一公一母，相對應即可相吸。
除了金屬接點的地方有放入磁鐵之外，風扇的另外兩個端點也有加入磁鐵，以達到更好的磁吸附著力。
以下放上一段串接兩個風扇的展示影片，不得不說，他的磁力是真的很強，稍微靠近就會吸起來了。

風扇串連起來之後，就可以用配件盒裡面提供的線材進行串接，提供轉速與RGB控制的效果。

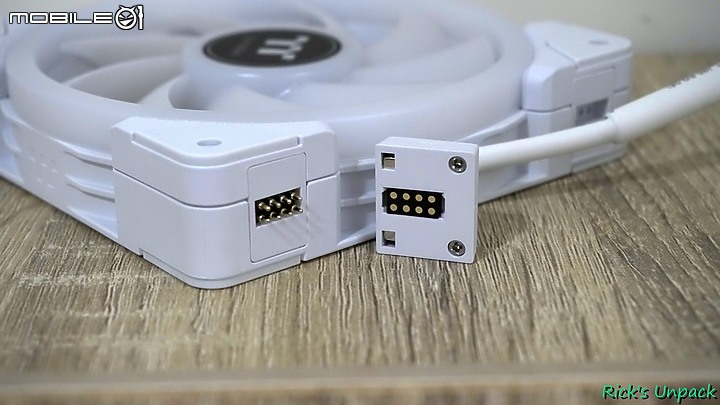

線材本身金屬接點處為母頭，所以就要對應風扇的公頭處。
下面同樣放上一部短短的展示影片給大家參考；
※要特別注意的是，因為他吸力很強，只要一靠近就容易吸上去，有可能導致金屬接點會稍微偏移，在使用的時候要稍微注意。

=====TT RGB PLUS 2.0=====

SWAFAN EX本身也有支援TT自家的燈控軟體：TT RGB PLUS 2.0；

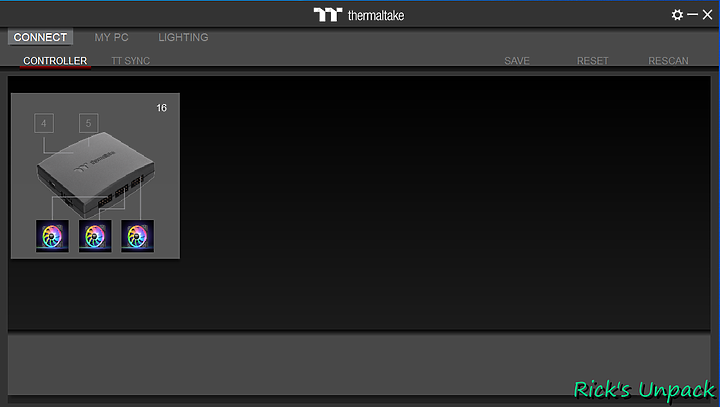

在第一頁可以設定控制盒上面每個接口分別對應他們家的哪款產品，由於SWAFAN EX可以同時串連三個，所以他在SWAFAN EX的選項也有提供3顆版跟1顆版。

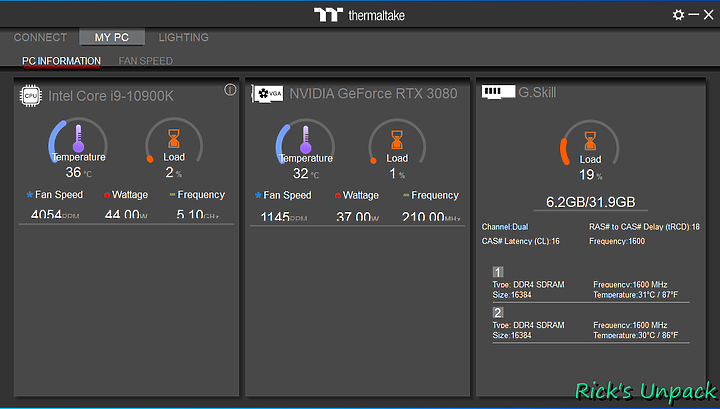

第二個MY PC區域的PC INFORMATION可以查看目前CPU、顯卡跟記憶體的相關溫度資訊。

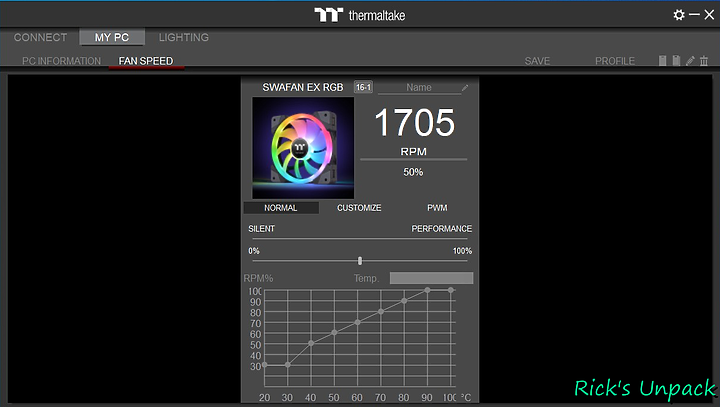

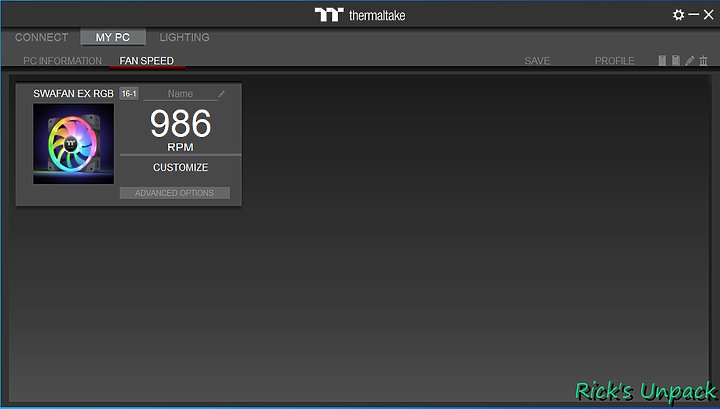

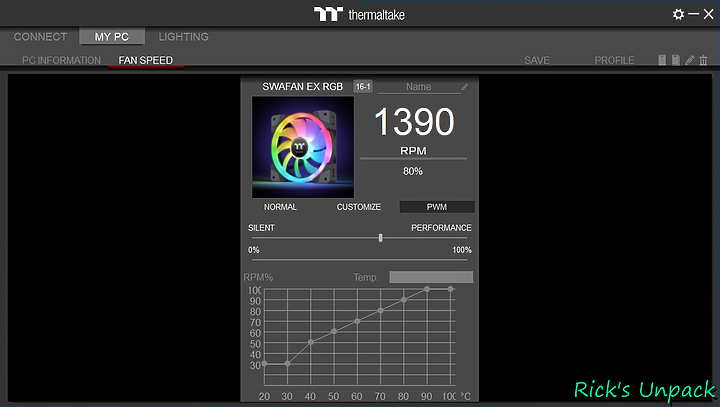

在第二個FAN SPEED區可以進行風扇的轉速設定，點開風扇之後，總共有3個選項可以選擇，分別是NORMAL、CUSTOMIZE跟PWM；

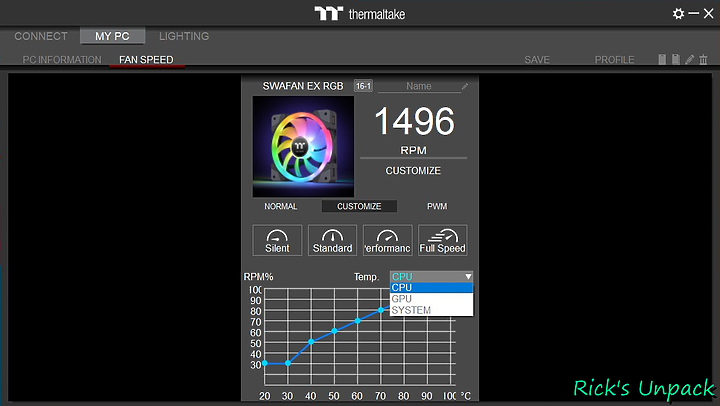

在NORMAL跟PWM區可以直接設定風扇轉速的%數，CUSTOMIZE原廠有提供4種模式，也可指定風扇要偵測哪個硬體的溫度去變換轉速。

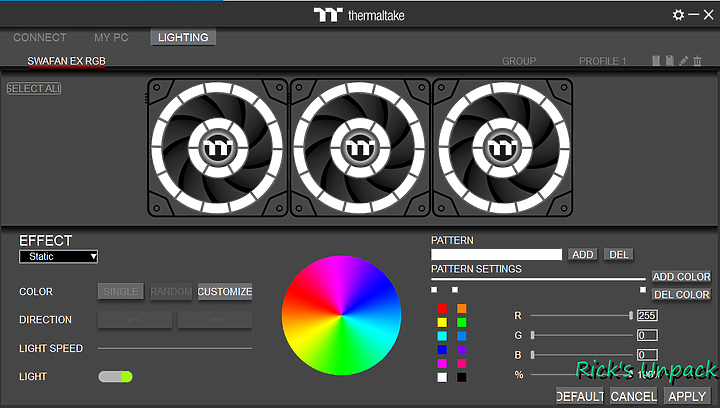

最後LIGHTING區就可以設定RGB燈效，曜越提供了非常多的模式可以選擇，可玩性非常高。

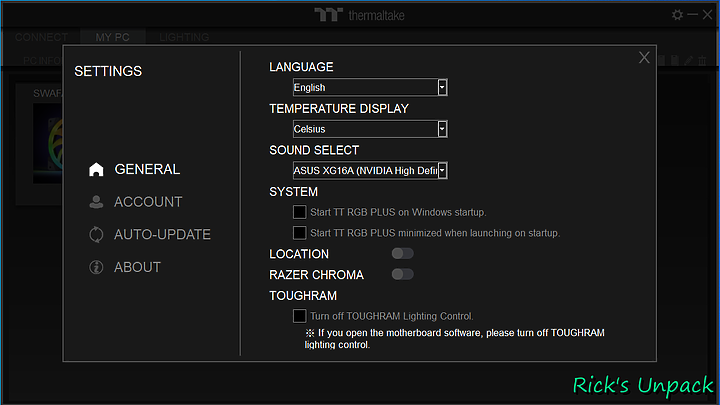

右上角設定選項可以選擇語言、溫度顯示、音效輸出、系統、定位、更新…等功能。

=====噪音&溫度測試=====

開始進行風扇的噪音和溫度測試前，先附上本次測試零件
CPU：Intel Core i9-10900K
主機板：ROG STRIX Z490-A GAMING
記憶體：芝奇 焰光戟 16G*2 3200MHz
散熱器：T-Force SIREN GD360E ARGB AIO
硬碟：T-Force Z44L(石磨稀)M.2 PCIE 4.0 SSD 1TB
顯示卡：ROG STRIX RTX 3080 10G WHITE V2
電源供應器：TT 鋼影 TOUGHPOWER GF3 1000W
機殼：Thermaltake 曜越 Core P3 TG Pro

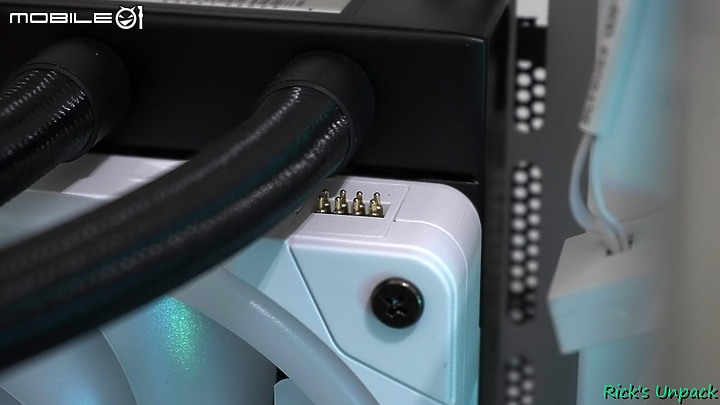

順便講個組裝時遇到的尷尬情況，就是他的線材接點處太大顆，導致我如果風扇的公頭金屬接點是靠近水冷管的話，就會發生無法完全8個金屬接點都接上的窘境…
還請各位玩家組裝時特別注意，也期待未來曜越能針對這個問題去做改善跟修正。

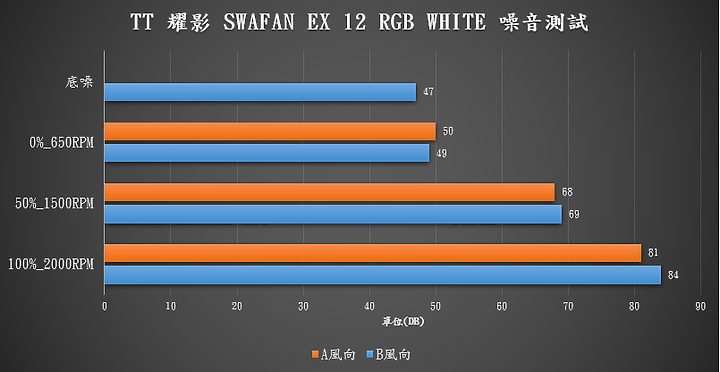

首先是噪音測試，這次主要是從CUSTOMIZE區分別設定0%、50%和100%三種轉速下進行測試，在底噪47分貝的情況下，最高轉速2000 RPM下兩個風扇的噪音分別到81和84，跟原廠提供的相去不遠。

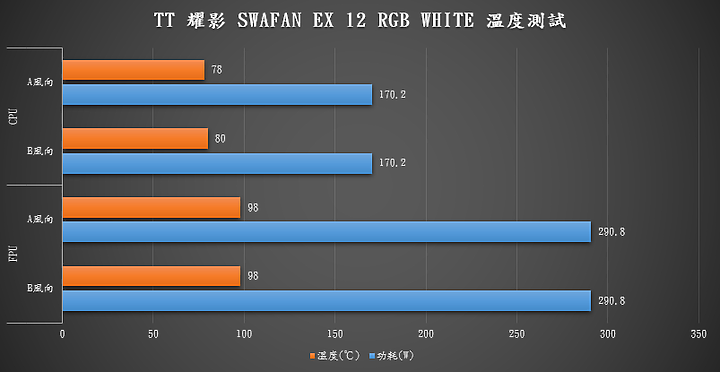

接下來是溫度測試，本次測試在燒機部分分別測試AIDA 64的CPU和FPU各別單燒，測試當天環境溫度為25度，下方附上測試結果，溫度部分跟水冷頭的散熱效率以及當天環境有關聯，因此僅供參考。

=====總結=====

以上是本次TT曜越新推出的耀影SWAFAN EX 12 RGB WHITE的開箱與測試~~
作為目前市面上算是首款採用磁吸設計來串接的冷排風扇，必須說真的是一款相當具有創意性的產品，大家都知道積木風扇雖是串接風扇的始祖，但卡扣的設計有一個隱憂就是如果經常性的拆裝，不免俗地可能會遇到卡扣裂掉的風險；而曜越的SWAFAN EX利用磁鐵來避開卡扣可能遇到的狀況，算是相當不錯的想法，不過磁吸設計在吸力的耐久度上能夠維持多久也有待時間考驗；
另外他也承襲了SWAFAN可輕鬆拆裝扇葉的設計，在清潔上也省去了很多的麻煩，外加上磁吸串聯也大幅減少了線材的數量，在整線上也方便許多；
也期待未來曜越可以針對上面提到的小小設計問題做改良，持續推出這類的風扇。

本篇文章也會同步更新至個人部落格Wix上面
網址：【開箱】靠磁力串接的風扇?! | TT 耀影 SWAFAN EX12 RGB WHITE開箱

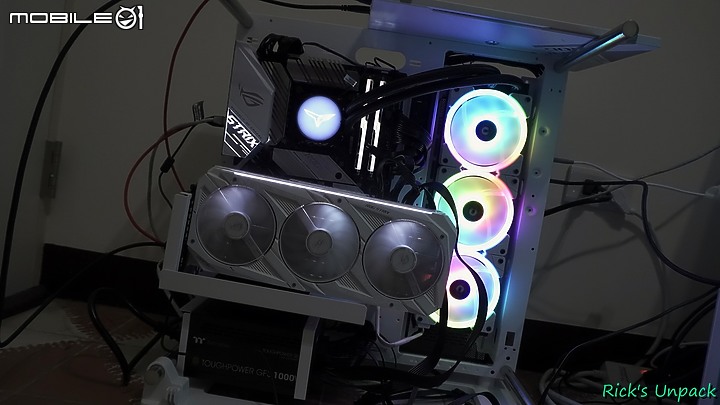

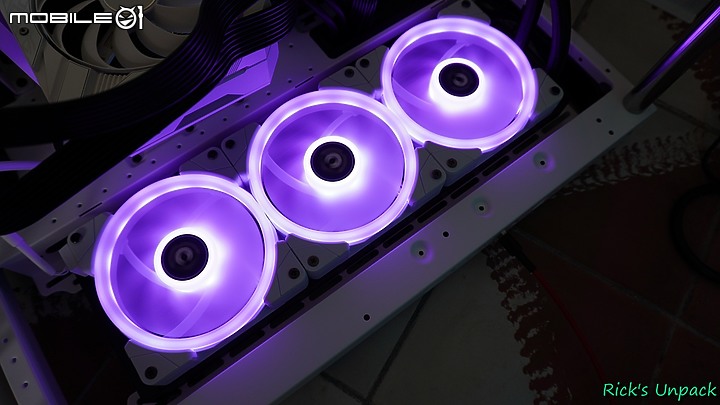

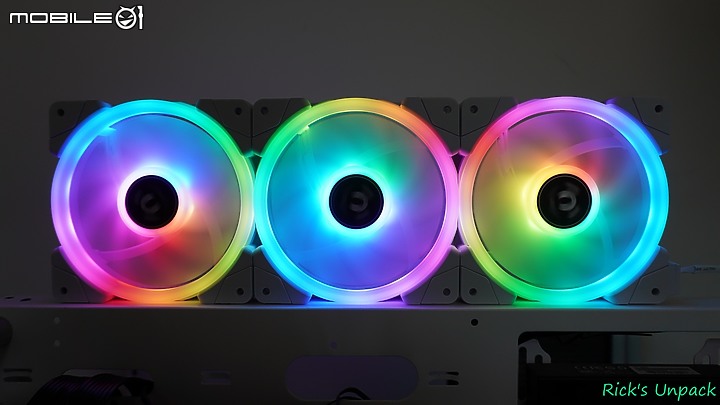

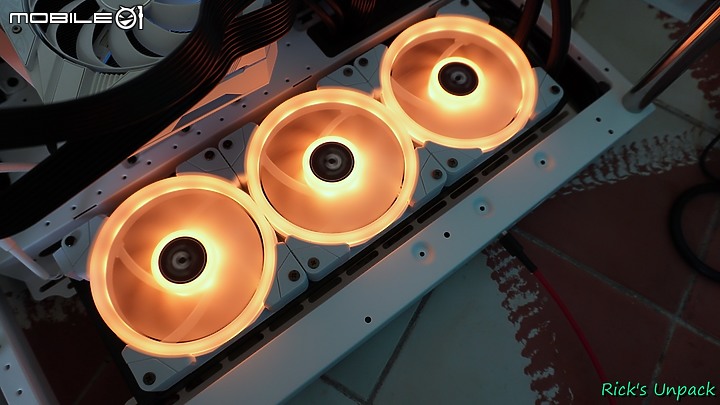

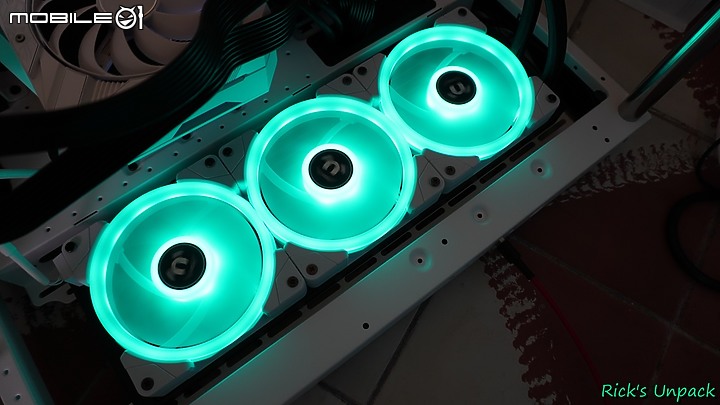

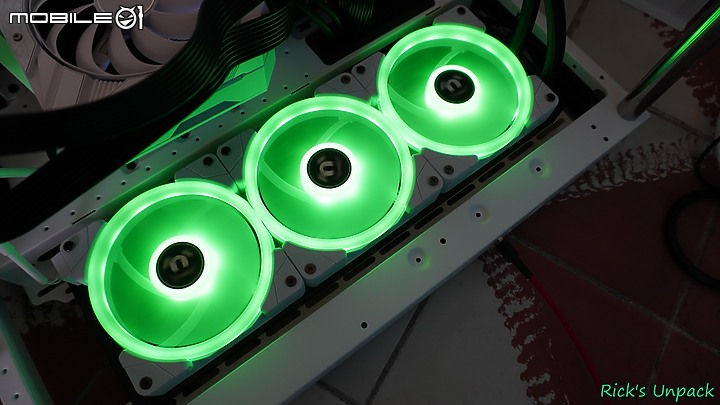

最後放上耀影SWAFAN EX 12 RGB WHITE的燈效展示影片以及圖片作為結尾~~
