關於風扇串接與整流器、變壓器問題

jeee258
個人積分：6分
文章編號：87111175

6分

樓主

2023-03-23 0:58

板上的各位好：小弟目前購置一台ps5，由於個人會畫3D及cad,於是想要自制一個散熱器給ps5用（2風扇進氣、2風扇排氣）因穩定性及廠牌目前選定的風扇是利民的TL-8015w，電流0.07A電壓12V DC，接頭為小4pin，由於不像電腦可以接入主機板讓其供電，因此想自行轉成110v插座供電，是否可以購買一個小4pin轉大4pin（4小轉1大）將4個風扇接在一起後大4pin再接入AC/DC適配器呢？
適配器規格為：
Input:100-240v 50/60hz
Output:DC3-12v,200-2000ma
不知道這樣會不會有什麼問題，如果以計算來講的話:
我的風扇功率是0.07V x 12A=0.84W
適配器最高可以支援12V及2A，
因此12V x 2A=24W 也就是說我的變壓器可以支援我裝到28個風扇，是這樣計算嗎？
還是乾脆找接頭都是大4pin的風扇全部串連接入適配器就好！？
By the way因為自己初出茅廬，對於究竟要使用串連還是並聯並沒有任何想法，適配器也不太知道如何計算電及選擇，還請板上的大大指點謝謝這我不行

2023-03-23 0:58 發佈

文章關鍵字風扇問題整流器變壓器

zxcvbnm2434

zxcvbnm2434
個人積分：5916分
文章編號：87111623

5916分

2樓

2023-03-23 7:15

發芾文

拿電風扇吹比較快
等等風扇倒掉夾到手斷掉太危險了~~

jeee258 樓主

謝謝你的建議，但因為小弟住在舊公寓，以前的鋁門窗老化加上縫隙較大，因此都會飄進灰塵，也正直與ps5的蜜月期因此想自製一個罩子將其罩起來

2023-03-23 7:49

srwe

srwe
個人積分：4414分
文章編號：87111659

4414分

3樓

2023-03-23 7:30

你要設計的不是AC-DC的供電線路，而是PWM的風扇控制器，你確認自己有相應的電子學和編程知識？

如只是會一點CAD的話，買USB供電的80MM風扇然後自行設計支架裝上PS5比較快

再說PS5不太熱也不太吵，加風扇只是白費工夫而已

jeee258 樓主

老實說對於電這塊還是編程我完全沒有相關知識，這是一個從想法到慢慢實現的過程，也享受學習新領域和DIY帶來的樂趣，不過也謝謝您的提醒[^++^][^++^]

2023-03-23 7:51

唬唬生瘋

唬唬生瘋
個人積分：8439分
文章編號：87111709

8439分

4樓

2023-03-23 7:49

srwe wrote:
如只是會一點CAD的話，買USB供電的140MM風扇然後自行設計支架裝上PS5比較快

對
四個USB風扇+110V供電 USB HUB解決(或是從PS5取電的USB HUB)
都是現成的
不用搞什麼電路

jeee258 樓主

我知道如果只是USB肯定會簡單許多～網上也有直接賣現成的產品[含情]但很多時候總想搞個跟別人不一樣的東西，雖然麻煩點但做出來應該很酷哈哈哈

2023-03-23 7:53

skycity51

skycity51
個人積分：1963分
文章編號：87111997

1963分

5樓

2023-03-23 8:41

基本上風扇的接電是並聯，不是串聯，
並聯>>全部正接正，負接負，電壓不變，電流相加。也是風扇全由大4PIN一個接一個，
串聯>>正接負，正接負，這樣一直連下去，理論上電流不變，供電電壓要相加。
12V2A變壓器可接風扇數=2A/0.07A，約28個沒錯，一般建設以一半當安全值，
其實你最多也只會接2~3個風扇，12V1A的變壓器也是足夠。

jeee258 樓主

也就如板上各位大所說的其實12v1A啟動我4顆0.07A得風扇根本綽綽有餘～

2023-03-23 11:00

skycity51

jeee258 最多就啟動電流不夠大，風扇不會轉；致於說會燒掉，那是風扇或變壓器本身品質有問題。

2023-03-23 11:26

小笨賢

小笨賢
個人積分：4712分
文章編號：87112014

4712分

6樓

2023-03-23 8:44

jeee258 wrote:
板上的各位好：小弟目...(恕刪)

因為風扇是電感性負載, 串接兩個勉強還能轉的順, 除非你每個風扇要先並聯大容量電容, 才能再串接。

你說的是並聯.... 全部在加一個電容
風扇啟動時電流比較大... 怕變壓器會電流太大會自我保護...

小笨賢

電壓高於15V以上風扇超載.... 只要變壓器能夠穩定在12V.. 沒電流哪可能燒掉

2023-03-23 13:42

jeee258 樓主

也就是說我去選購變壓器其實12V1A,12V2A,12V3A這都是可以使用的對吧

2023-03-24 14:10

jjx874

jjx874
個人積分：7120分
文章編號：87112428

7120分

7樓

2023-03-23 9:36

画3d和cad,和ps5有什么关系?

jeee258 樓主

就是可以用自己的想法幫ps5做一個防塵罩防塵罩上面可以加裝進排氣風扇，美觀同時還能散熱，ps5是男人的愛物嘛

2023-03-23 9:48

un3354

un3354
個人積分：9221分
文章編號：87112433

9221分

8樓

2023-03-23 9:37

買散熱風扇的插頭是 USB公頭,

不要搞太複雜！

jeee258 樓主

你們都這樣建議[吃驚][吃驚]但我還沒有死心哈哈哈哈上班閒閒可以慢慢研究首先要搞懂這些電

2023-03-23 10:00

tda123456

tda123456
個人積分：8910分
文章編號：87112465

8910分

9樓

2023-03-23 9:40

市售監視器用的12V2A變壓器百元有找,要更大的也不貴
風扇看要用集線器,還是自己接都可以
主要是12V風扇的正負極線要拉出來
其也pin腳不用管他
想調速,線路中間可以加個可變電阻

jeee258 樓主

謝謝謝謝[含情][含情][含情]我已經快要從大家的留言摸清楚方向ㄌ

2023-03-23 10:48

ssailing

ssailing
個人積分：89分
文章編號：87112813

89分

10樓

2023-03-23 10:16

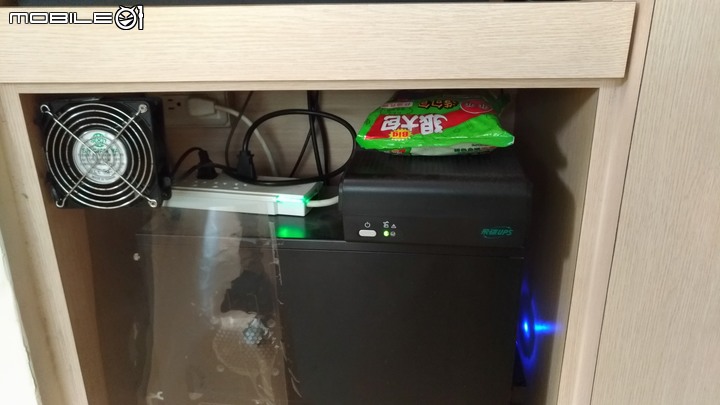

直接用110V的靜音風扇就好了，
五金行有風扇架與鐵網用螺絲固定，
用帶開關延長線，PS5開機、風扇也開機。

ssailing

我用的風扇是台灣廠商製造，靜音也不震動，提供參考。

2023-03-23 10:59

jeee258 樓主

您已經給我很大的幫助了[冷笑]

2023-03-23 11:07
