散熱矽膠、硅膠墊測試

downtodo

downtodo
個人積分：4362分
文章編號：85131120

4362分

樓主

2022-06-19 17:54

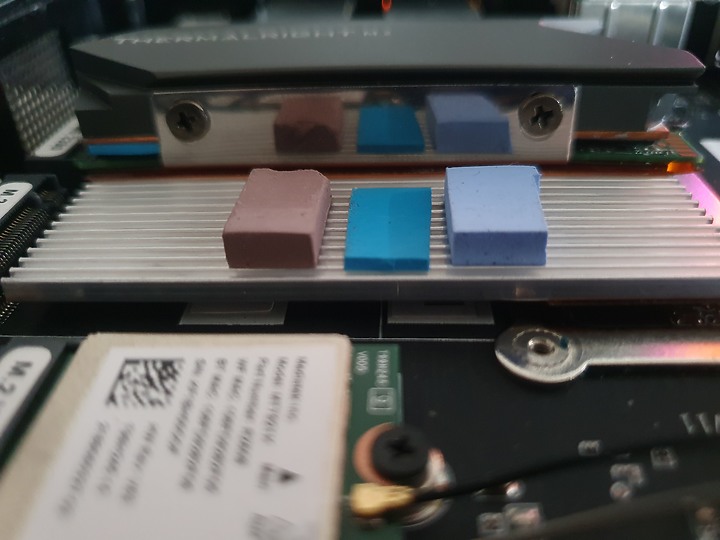

左邊 3.5mm 中間 1mm 右邊富士高分子 3.5mm
散熱矽膠、硅膠墊測試

右邊富士高分子果然厲害，與1mm散熱墊只差了0.3度
散熱矽膠、硅膠墊測試

不同位置可能溫度有差異，左邊跟右邊對調
散熱矽膠、硅膠墊測試

左邊果然是比較熱的，富士高分子的溫度與1mm散熱墊溫度一樣，越亮代表溫度越高
散熱矽膠、硅膠墊測試

日本富士高分子散熱墊真的有比較強

高端日本富士高分子导热硅胶垫 6W/m-K 高导热率固态硅胶导热贴

1mm 散熱墊的導熱率是 13 W/m-K 中國公司不知名品牌

另外一款3.5mm 散熱墊的導熱率也是 13 W/m-K 中國公司不知名品牌

很多產品虛標嚴重

2022-06-19 17:54 發佈

文章關鍵字測試

zxcvbnm2434

zxcvbnm2434
個人積分：5629分
文章編號：85131965

5629分

2樓

2022-06-19 20:46

downtodo wrote:
导热硅胶垫

沒有意義的測試

高低溫這並不能代表什麼 [過低或過高的溫度沒代表對產品有"需求"有用途]
廠商要優化數據會定義特定條件下測試就算你說虛標你要拿出廠商作假來舉證

不然小心廠商找上門說妨礙名譽等事情衍生

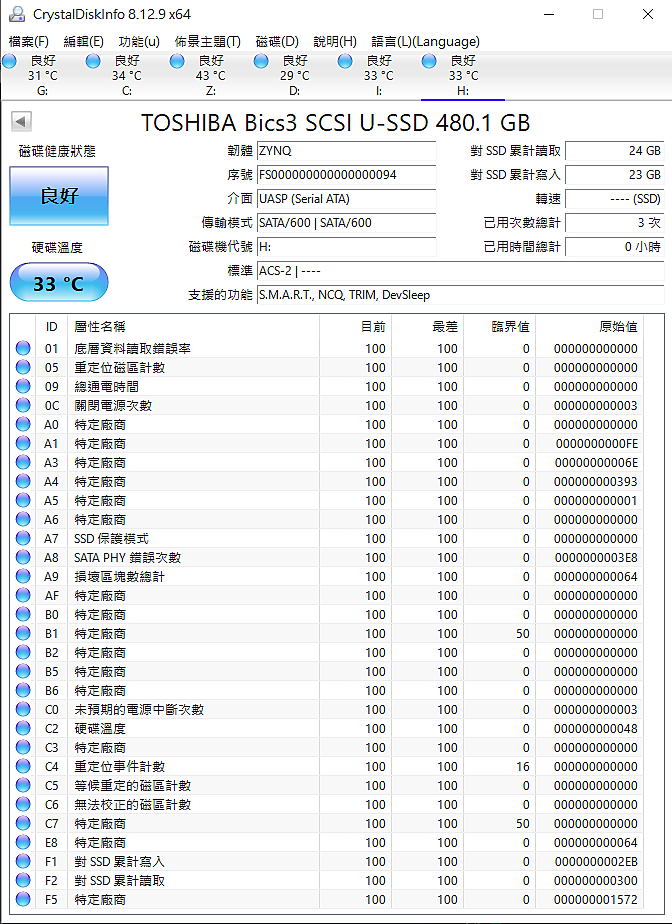

不使用數據54度
點我看大圖

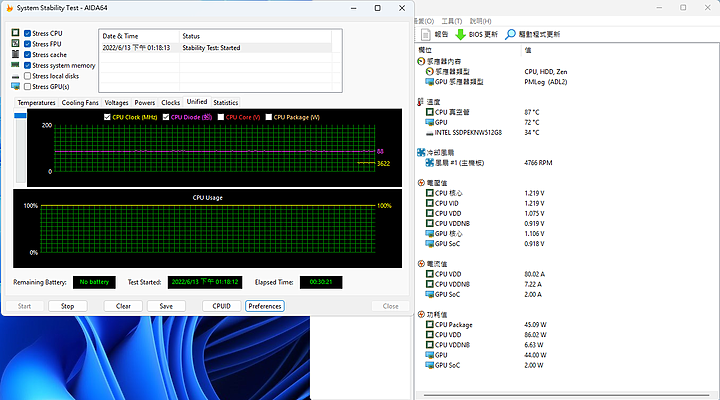

使用數據之後可以飆到86度依舊能正常運作
點我看大圖

downtodo 樓主

這是言論自由，依據測試結果顯示，這樣是不算妨礙名譽的，你真的是想太多，更何況我也沒指明是哪家公司，就算有指名也沒事，照你的說法一堆人評測散熱產品，不就一堆人都被告。

2022-06-20 10:41

Nebuchadnezzar

downtodo https://ppt.cc/ftvObx https://ppt.cc/f62Aqx 不是想太多，是經驗豐富[偷笑][偷笑][偷笑]

2022-06-21 0:53

systemctl

systemctl
個人積分：15219分
文章編號：85132005

15219分

3樓

2022-06-19 20:54

不能說沒有意義的測試。

散熱墊的主要目的是甚麼？？是導熱才對，不是散熱，m.2 SSD真正要散熱靠的還是機箱的風對流，快速把廢熱導出機殼外。m.2 因為各個晶片高度不同，不能像CPU、GPU一樣塗個散熱膏就完事，只能用散熱墊填平並快速把SSD各個晶片產生的廢熱導向上方散熱片，所以散熱墊本身材質的導熱率就很重要。

我自己是沒有用散熱墊，因為我開始使用m.2 SSD是6年前的時候，那時散熱墊不好買不像現在，在加上m.2 SSD其實最會發熱的就是主控晶片，也剛好是高度最高的晶片，所以我都是在主控晶片上塗上散熱膏在上散熱片，用了4年也都這樣過來了，有機會我也會想重新上散熱墊，幫Flash晶片、記憶體散熱也不錯。

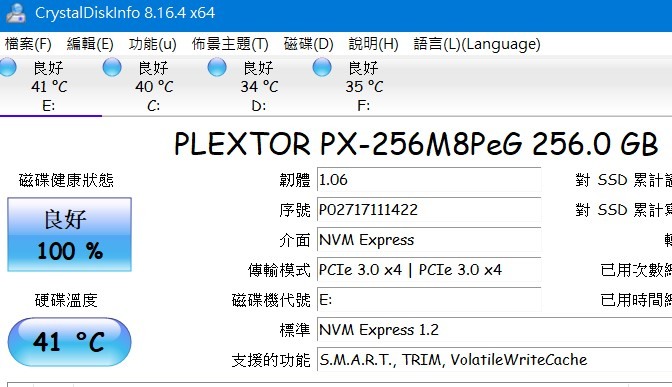

兩個m.2 SSD使用都超過5年過保了，還是頭好壯壯，已絕種的MLC SSD還是真的非常耐操。 100分

devis592

會不會有人上液態金屬？[大笑]

2022-06-24 1:43

luelue666

luelue666
個人積分：1184分
文章編號：85132192

1184分

4樓

2022-06-19 21:27

台灣人不應該講硅胶，要講矽膠，不要被同化了！

TianNeng

元素Si的台灣翻譯"矽",發音"細",不知道大陸人怎麼會翻成"硅"發音"龜"龜膠還是一種中藥阿,龜鹿二仙膠聽過嗎?

2022-06-21 11:41

Nebuchadnezzar

https://www.mobile01.com/topicdetail.php?f=634&t=5315274&p=185#71248639自己也在"米动手表屏幕分辨率"，雙標嘴臉就是噁心

2022-06-22 3:25

downtodo

downtodo
個人積分：4362分
文章編號：85133200

4362分

樓主

2022-06-20 1:03

zxcvbnm2434 wrote:
沒有意義的測試高(恕刪)

鋁塊的溫度是來自於 MOSFET 與電感，不是SSD。
這個測試跟SSD沒有關係。
這只是測試矽膠墊的導熱能力，溫度越高代表傳導越好，品質越好。

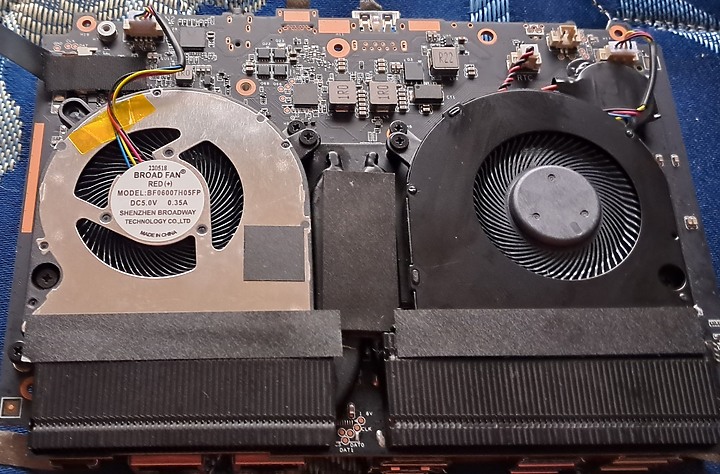

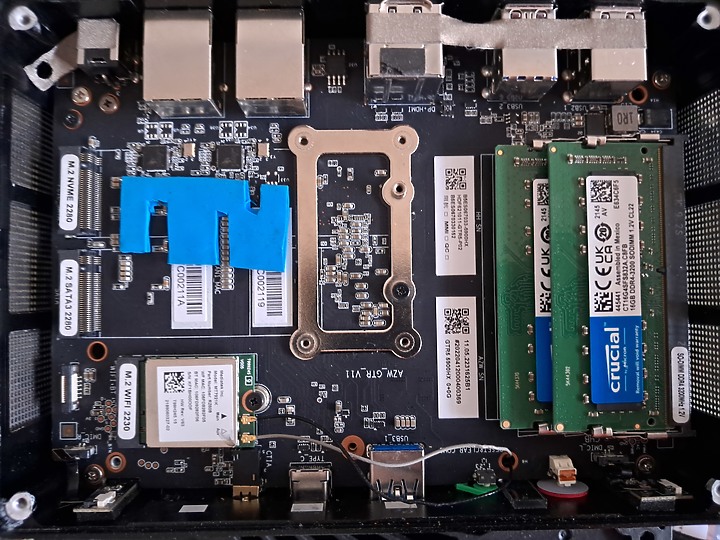

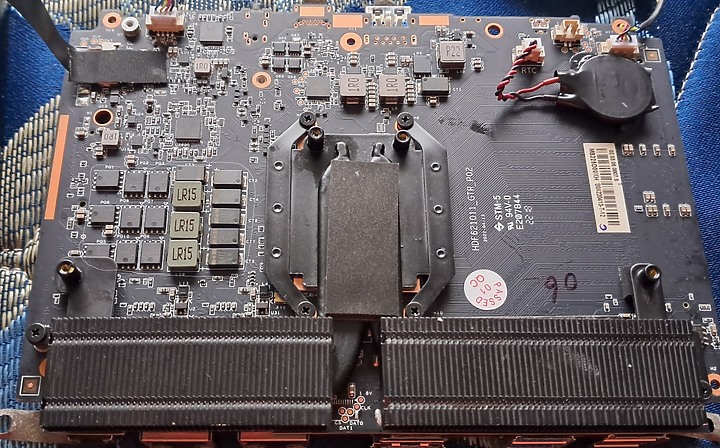

正面已經沒有改裝的空間，上方還有風扇。
點我看大圖

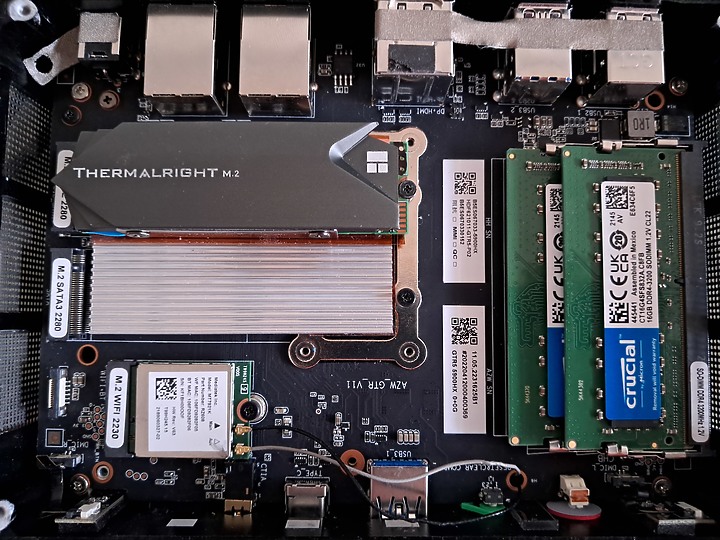

改從背面電路板導熱。
點我看大圖

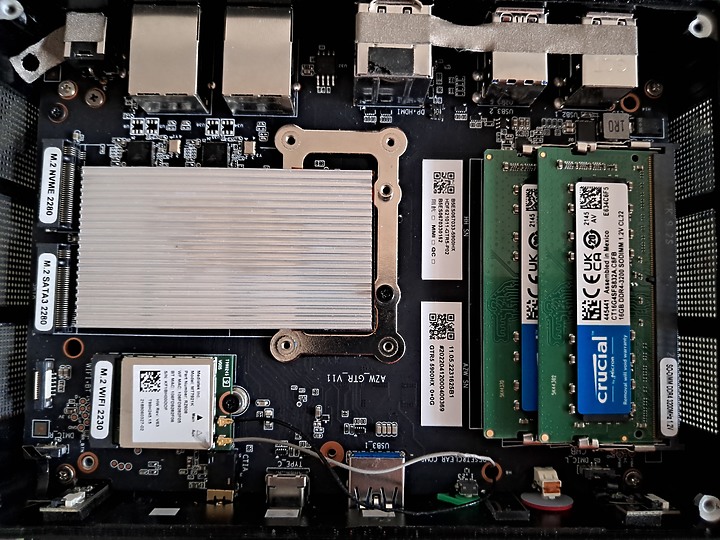

電路板的散熱不如鋁散熱片。
點我看大圖

沒鎖底蓋，直接吹風

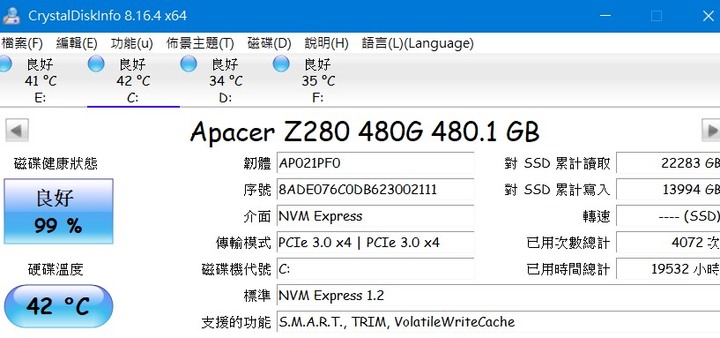

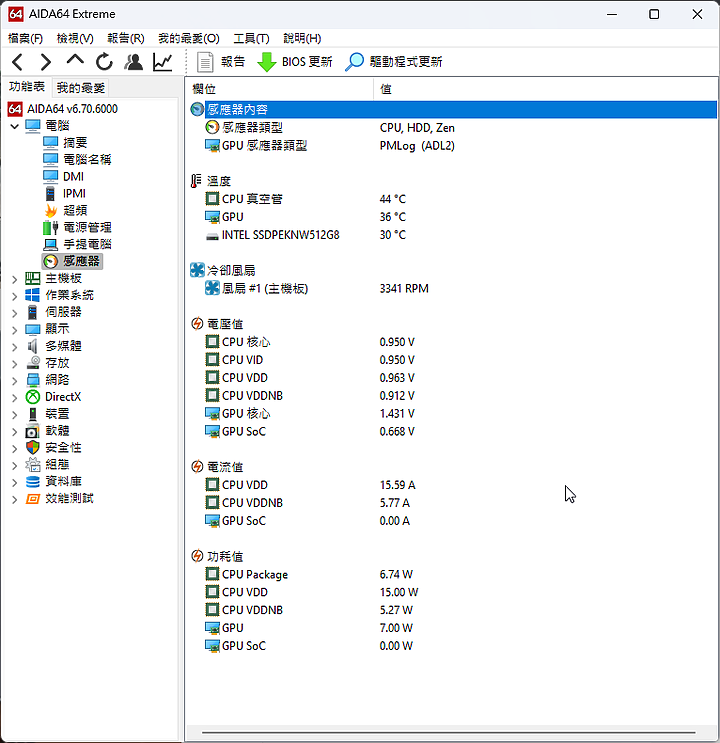

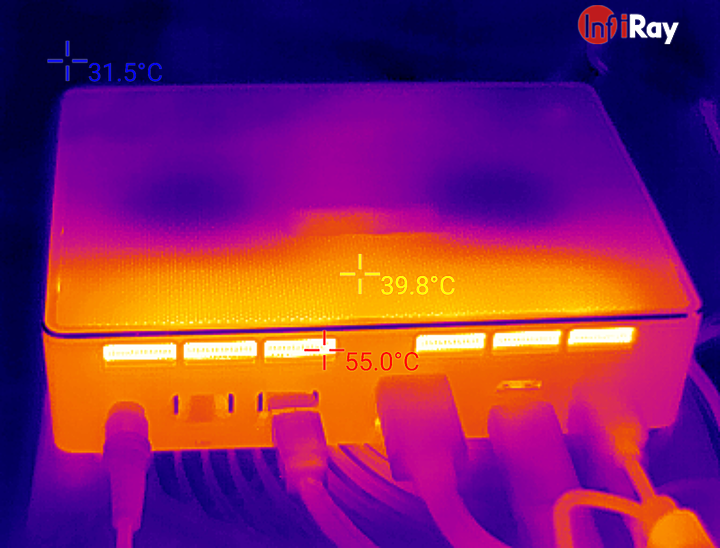

室溫31度沒開空調，一般上網使用，溫度不高，SSD 也很涼快
點我看大圖

--------------------------------------------------------------------------------------------------------

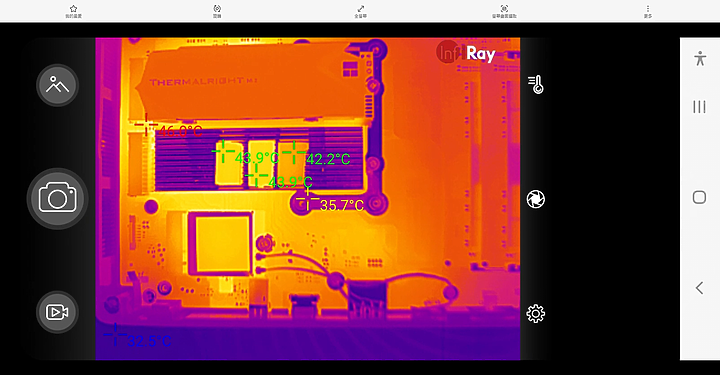

改裝前

點我看大圖

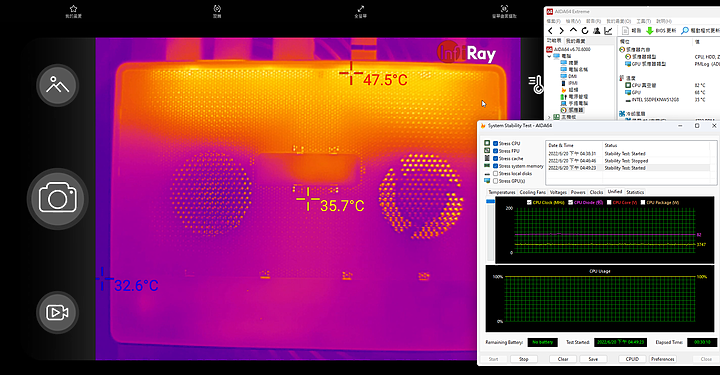

改裝後，熱量集中在散熱器上

點我看大圖

這是加強主機板散熱，主機板的壽命比CPU低得多，主機板做得越小越不容易散熱，這類小主機大部分都是壞主機板。

如果是低功耗的小主機，那就不需要了。

systemctl

當然知道測試跟SSD沒有關係，但是現在PC最有機會用上硅膠片的地方，就是m.2 SSD

2022-06-20 1:14

downtodo

downtodo
個人積分：4362分
文章編號：85133274

4362分

樓主

2022-06-20 1:25

SSD只是其中一項，只要會發熱的原件都能使用，電晶體、電感、晶片...等等。

很多電子產品都有用到這個。

很多DIY改散熱，也都會用到，加塊散熱片，用鎖用綁，或是東西卡住。

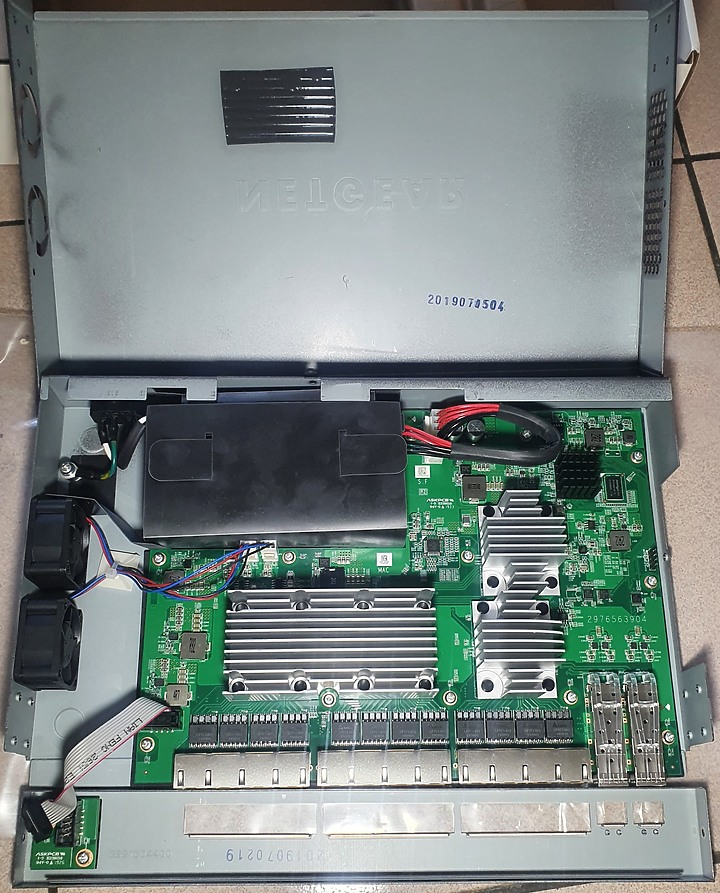

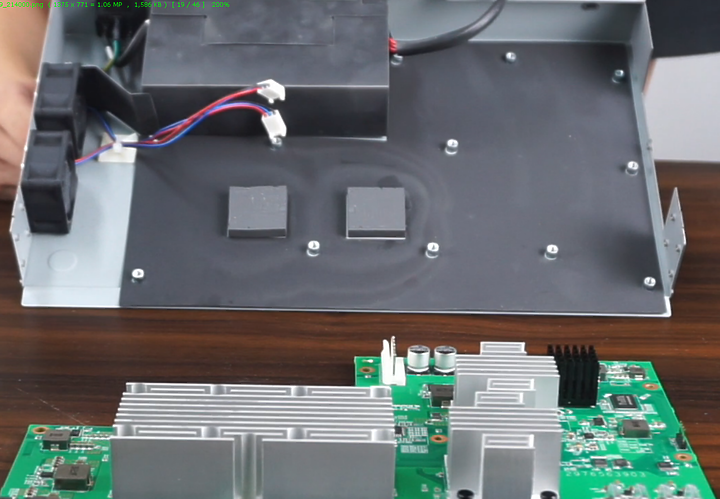

交換機裡原廠使用導熱墊將熱導到鐵外殼。
點我看大圖

downtodo 樓主

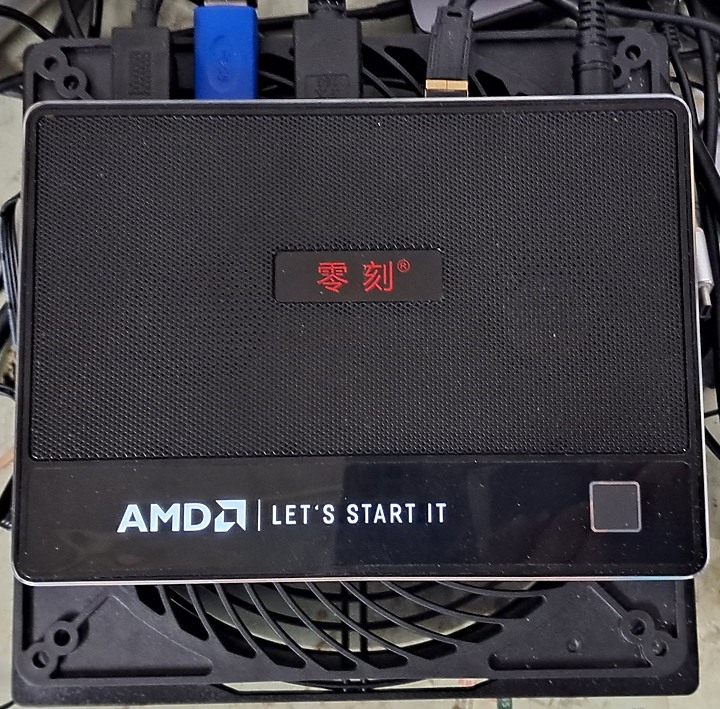

破壞機殼那就失去買小主機的意義，我在意的是主機板的溫度，下面擺個風扇座已經能解決我的問題。你上面開孔裝大風扇沒有幫助，主要是散熱器不夠大。

2022-06-21 12:31

downtodo 樓主

很少有機會CPU滿載使用，風扇沒有全速跑還能接受，CPU這溫度還行不怕熱。

2022-06-21 14:35

旗揚

旗揚
個人積分：336分
文章編號：85137847

336分

7樓

2022-06-20 15:40

導熱不是這樣測的...

材質不同比熱就不同了

比熱不同溫度上升速率就不一樣

更別說沒考慮到散熱部分

你要說溫度低=效果好? 怎不是熱量沒傳上來溫度才低...

凌聆欺

你是不是沒看清楚? 他選的是溫度高的

2022-06-23 9:35

downtodo

downtodo
個人積分：4362分
文章編號：85143901

4362分

樓主

2022-06-21 11:23

旗揚 wrote:
你要說溫度低=效果好? 怎不是熱量沒傳上來溫度才低...

硅膠墊只是傳導熱的介質，它的目的是將熱忠實的傳導出來，所以量測硅膠墊的溫度，溫度越高表示傳導能力越好導熱係數越高，硅膠墊本身並沒有散熱的功能，主要是靠與硅膠墊接觸的散熱片做散熱的功能。

硅膠墊的溫度越高越好，你應該仔細看一下內容，我沒有說溫度低等於效果好，你完全相反我文章的內容。

1MM的是對照組，厚度越薄傳導當然越快，路徑越短，表現當然是會最好的，比較的是兩塊3.5MM的硅膠墊。

同厚度的硅膠墊比較才有意義。你只看3.5MM的溫度就好，不跟1MM比較。

這麼小塊的硅膠墊一放下去溫度馬上就到了，比較傳導速度沒意義，比較最終溫度就可以了。

溫度高等於傳導好，溫度低的傳導差。選購傳導好的使用。

jjx874

jjx874
個人積分：6722分
文章編號：85147041

6722分

9樓

2022-06-21 16:21

把硅胶垫放在散热片上，硅胶垫温度比散热片温度高……

要测的话就得在实际安装的条件下测试，比如固态硬盘颗粒上面放A硅胶垫+散热片和放B硅胶垫+散热片看测试时固态硬盘温度的高低
