ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器。

隨著高階處理器的溫度表現來越誇張,更具有壓制力的水冷散熱設計,幾乎已經成為目前高階主機的必備方案,而為了更吸引消費者目光,除了基本的散熱表現外,廠商也推出更多特殊設計,包括導熱效率更好的接觸面、水冷頭風扇、更密集的水冷排散熱設計,甚至還有大型顯示螢幕的配置,真的是花招很多。

陳拔這次要來開箱的,是 ROG 最新推出的旗艦 All-in-One 水冷處理器散熱器:ROG RYUJIN II 360,是目前 ROG 處理器散熱方案裡面最高階的選擇,採用專業散熱廠商 Asetek 的第 7 代水冷幫浦、Noctua Industrial PPC 散熱器風扇,並且在水冷頭上加入了嵌入式風扇設計,提高處理器安裝區域的散熱效率。

ROG RYUJIN II 360 All-In-One 處理器水冷散熱器開箱與盒內物品


首先來看 ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的開箱與盒內物品的部分。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的外盒正面,採用 ROG 一貫的紅黑配色。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
目前 ROG 最高階的 AIO 水冷產品。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
這次 ROG RYUJIN II 360 All-In-One 處理器水冷散熱器所採用的專業廠商配件,包括 Asetek 第七代水冷頭、Noctua 貓頭鷹 industrial PPC 風扇,並且提供 6 年保固。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的盒裝背面,標示出各項產品特色。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的四項產品特色,除了前面提過的 Asetek 第七代水冷頭、Noctua 貓頭鷹 industrial PPC 風扇外,還有 3.5 吋全彩 LCD 螢幕、崁入式處理器區域風扇等。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
除了 360 AIO 本體外,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器還提供了分離式的風扇控制器。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的主要規格,採用銅質處理器導熱板、水冷排則是採用鋁金屬材質,水冷頭的尺寸為 78.15 x 87.5mm、高度為 81mm。而崁入式處理器風扇採用比較高轉速、4800 RPM 的設定,提供 3.23 mmH2O 的風壓以及 19.41 CFM 的氣流量,噪音則為 31 dB(A) 規格。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
水冷排風扇的規格,採用 120mm 規格的 Noctua 貓頭鷹 NF-F12 industrial PPC-2000 PWM 風扇,具有 450-2000 RPM 轉速、最大風壓為 3.94 mmH2O、最大風流量則為 71.6 CFM,噪音值則是 29.7 dB(A)。而 ROG RYUJIN II 360 All-In-One 處理器水冷散熱器支援目前市面上兩大陣營的主流消費級處理器插槽。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
開啟上蓋後有歡迎來到 ROG 玩家共和國的字樣。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器包裝盒內容物,由左至右、由上至下方別為:風扇控制器、使用指南、AIO 本體、三具 Noctua 貓頭鷹 NF-F12 industrial PPC-2000 PWM 風扇、安裝配件包。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器本體。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
水冷排的部分,採用 13 排散熱格柵配置。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
水冷排連接水管的設計,水管外表採用編織材質覆蓋。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
水冷排側邊有 ROG 的壓鑄字樣。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的水冷頭部分,因為具有螢幕設計,所以體積不小。在側面除了有 ROG 字樣與敗家之眼的設計外,也透過大量的格柵設計提供散熱之用。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
不過由於加入崁入式風扇以及 LCD 螢幕的緣故,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的水冷頭體積較一般的 360 AIO 水冷散熱器要大出許多。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器在細節處都有敗家之眼的設計,信仰十足。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
水冷頭上方的 3.5 吋 LCD 螢幕配置,採用磁吸式設計與下方水冷頭結合,在安裝時可取下方便操作。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
取下螢幕後的水冷頭設計,可以看到內建的崁入式風扇。另外左上方的金屬接點負責傳送顯示訊號至水冷頭螢幕。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
處理器接觸面則為銅質導熱片,上方已經先預塗了散熱膏並且預裝好 Intel LGA 115X/1200 插槽的相容扣具。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
水冷頭部分則是延伸兩條連接線,一條為連接主機板的 USB 2.0 插槽」、一條為連接風扇控制器的 Micro-USB 連接線,並無一般 AIO 水冷可見的主機板 CPU FAN 插座連接線。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
接下來看這次 ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的另一個特殊配件:風扇控制器,用來取代傳統由水冷頭負責的風扇控制與供電部分,最多可連接四組 ARGB 風扇。尺寸採用與 2.5 吋磁碟機一樣的大小,並且在背面具有螺絲鎖孔,可讓使用者固定在機殼上。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
風扇控制器左側配置,提供一組 ARGB 針腳以及三組 4 Pin 風扇針腳。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
風扇控制器右側配置,提供一組 4 Pin 風扇針腳與三組 ARGB 燈效針腳。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
風扇控制器底部配置,由左至右分別是 ARGB 針腳(連接主機板)、SATA 電源連接埠(連接電源供應器供電)、Mirco-USB 連接埠(連接水冷頭)。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
風扇部分則是採用 Noctua 貓頭鷹 NF-F12 industrial PPC-2000 PWM 風扇,轉速設定為 450-2000 RPM、最大風壓為 3.94 mmH2O、最大風流量則為 71.6 CFM,噪音值則是 29.7 dB(A)。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
可以在扇框的支撐肋條上看到鋸齒狀的缺口設計。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
在扇框上也有依照風流方向設置的導風紋路。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
在四角的螺絲固定點則是以較軟的橡膠材質提供吸震效果。

ROG RYUJIN II 360 All-In-One 處理器水冷散熱器軟體功能


接著就來看 ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的軟體控制部分,沿用 ROG 自家的 Armoury Crate 軟體進行控制,提供包括運作狀況監控、風扇運作模式調整、水冷頭顯示控制等功能。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的 Armoury Crate 軟體介面,提供包括顯示器控制、風扇控制、韌體與軟體下載等功能,首先在顯示器控制部分,可以選擇水冷頭螢幕上顯示的內容,包括硬體監控、圖片或動畫、自訂圖示等。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
在硬體監控部分可以選擇想要顯示的資訊,包括處理器溫度、電壓、風扇轉速等,也可以選擇顯示主機板或是其他元件的監控資訊,也能設定單項資訊的持續顯示時間。

溫度
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
電壓
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
風扇轉速
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
顯示資訊時的底圖也可選擇為淺色。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
淺色底圖時的顯示狀態。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
想要一次看多一點資訊的話,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器提供一次最多顯示四項資訊的配置。

二項資訊
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
三項資訊
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點

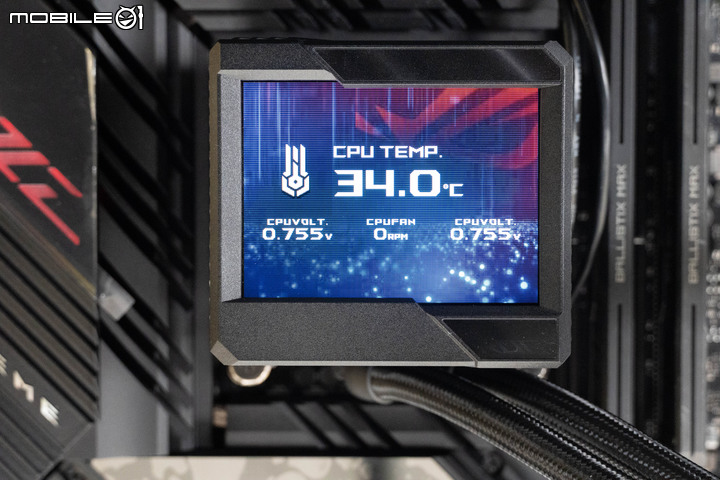

四項資訊
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
當然螢幕也可以用來顯示圖片或動畫,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器內建了三款預設動畫,使用者也可以自己上傳檔案呈現個人化配置。

動畫一開頭
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
動畫一結尾
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
動畫二
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
動畫三
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
倘若不想自己製作動畫或圖片,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器也提供了底圖桌布+文字的選擇,使用者只要選擇桌布與輸入想顯示的文字,就會在顯示器上秀出來。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
自己選擇桌布與輸入文字的自訂橫幅介面。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
也可以選擇顯示時間。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
顯示時間的狀態。

另外也可以應對不同的安裝情形,設定螢幕的顯示方向為橫幅或直幅。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
在 Armoury Crate 軟體介面中設定為直幅顯示的狀況。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
直幅設定時的顯示情形。

接下來就是風扇模式的控制功能,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器在 Armoury Crate 裏提供了四組風扇運作模式:靜音、標準、加速、全速。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
Armoury Crate 裏的風扇控制頁面,除了預設模式選擇外,也提供使用者針對不同組件進行更精細的運作曲線調整。

陳拔也在這四種模式下進行實際運作噪音的測試,利用分貝計分別針對風扇與水冷頭進行測試,以下是測試結果:

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
靜音模式:風扇噪音。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
靜音模式:水冷頭噪音。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
標準模式:風扇噪音。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
標準模式:水冷頭噪音。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
加速模式:風扇噪音。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
加速模式:水冷頭噪音。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
全速加速:風扇噪音。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
全速模式:水冷頭噪音。

除了在全速運作下,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器會來到 70 dBA 左右,其餘模式下的音量均不會超過 60 dBA,在一般負載下的運作噪音並不明顯。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
另外在 Armoury Crate 裡也提供了韌體更新以及與 AIDA64 Extreme 合作的選項,後者可以將更完整的系統資訊顯示在水冷頭螢幕上。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
使用者也可以在 Armoury Crate 中調整未開機時的顯示內容。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
也可以設定處理器的溫度警告。

ROG RYUJIN II 360 All-In-One 處理器水冷散熱器噪音表現與散熱性能


接著就將 ROG RYUJIN II 360 All-In-One 處理器水冷散熱器實際裝上測試平台,來看看對於處理器的壓制能力如何,在這裡選用 Intel Core i9-11900K 處理器作為壓制對象,開啟 ABT 超頻至單核最高 5.3 GHz,以下是測試平台的內容:

處理器:Intel Core i9-11900K
主機板:ROG MAXIMUS XIII Extreme
記憶體:Micron Ballistix Max DDR4-4000 16GB x2
系統 SSD:Samsung 980 Pro SSD 1TB
電源供應器:海韻 PRIME TX1000
作業系統:Windows 10 Pro 20H2 版

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
這次的測試平台。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
處理器超頻設定為單核最高 5.3 GHz。

首先利用 Prime95 進行 10 分鐘的壓力測試,在風扇設定為全速運作下,處理器溫度可以壓制在 80℃ 左右。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
PRIME95 壓力測試時的表現。

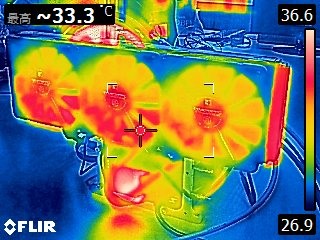

陳拔也在壓力測試時,用 FLIR 紅外線儀拍攝風扇與水冷頭的表面溫度,以下是測試到的數值。

風扇排風
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
水冷頭溫度
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點

另外陳拔也用 AIDA64 Extreme 進行壓力測試,以下是測試結果:

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
同樣在 10 分鐘的測試時間內,Core i9-11900K 在頻率比較高的三個核心溫度最高點有到 100 ℃ 的水準,其餘最高也在 95℃ 左右。

ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
在運作時脈部分,壓力測試過程中全核最高跑到 5.0 GHz 以上是沒問題的,另外在持續壓力測試過程中可維持在全核 4.8 GHz 以上的水準。

而在 AIDA 64 壓力測試時的表面溫度測試結果如下:

風扇排風
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
水冷頭溫度
ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點

就測試結果來看,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的壓制力還能扛得住 Intel Core i9-11900K 的熱度,在壓力測試時的平均溫度可維持在 80℃ 左右的水準,減少處理器因過熱降頻運作的幅度。

ROG RYUJIN II 360 All-In-One 處理器水冷散熱器測試結語


ROG RYUJIN II 360 AIO 水冷散熱器實測 將敗家信仰提升到最高點
ROG RYUJIN II 360 All-In-One 處理器水冷散熱器。

就整體配置來看,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器不管是在規格、視覺設計,都屬於市面上散熱產品中的前段班角色,尤其是視覺設計部分,除了滿滿的 ROG 敗家之眼視覺圖騰外,水冷頭上方的 3.5 吋螢幕,可以顯示各種不同的客製化內容,更是成為整套系統的視覺焦點。

另外在散熱表現上,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器透過新一代 Asetek 水冷頭加上貓扇的加持,在壓制力部分的確提升不少,尤其是面對 Core i9-11900K 這顆處理器,超頻設定時仍能大部分核心壓制在合理的運作溫度下,對於需要高頻效能的使用者來說,ROG RYUJIN II 360 All-In-One 處理器水冷散熱器的確是有一定的幫助。
