[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

自從牙膏大廠INTEL承認誤判市場需求延後X系列處理器產期之後~
全球的玩家哀鴻遍野~
進入了無盡等待的迴圈~
尤其已經入手主板卻無處理器可裝的用家更是有苦無處訴~
在這無盡等待期間挑選一些適用的EK水冷小物就當做一種身心調濟吧~
主板是X299系列~X299主板微微開箱
核心組件皆可OC~
所以挑選的水冷套件性能要壓得住OC後產生的高溫~
個人屬意德國大廠EKWB 一線Quantum系列的產品~
[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

這次入手的套件包含了~
EK-Quantum Reflection Fractal ATX D5 PWM D-RGB - Plexi
EK-Quantum Vector Trio RTX 2080 D-RGB - Nickel + Plexi
EK Quantum Magnitude
拍得不好大家多包涵~
看看圖~

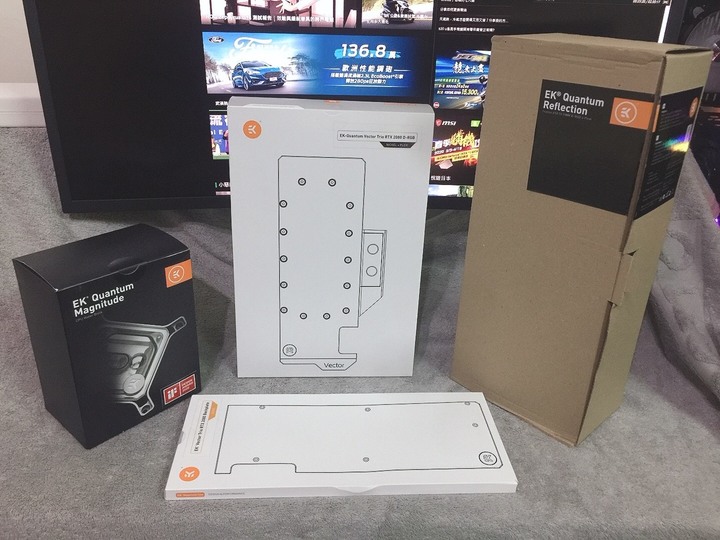

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
由左至右依序是:
EK Quantum Magnitude
EK-Quantum Vector Trio RTX 2080 D-RGB - Nickel + Plexi
EK-Quantum Reflection Fractal ATX D5 PWM D-RGB - Plexi
本來還有EK-CoolStream PE 360 Triple~
因為EK交期延到5月底所以在此從略~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
環保材質外包裝~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

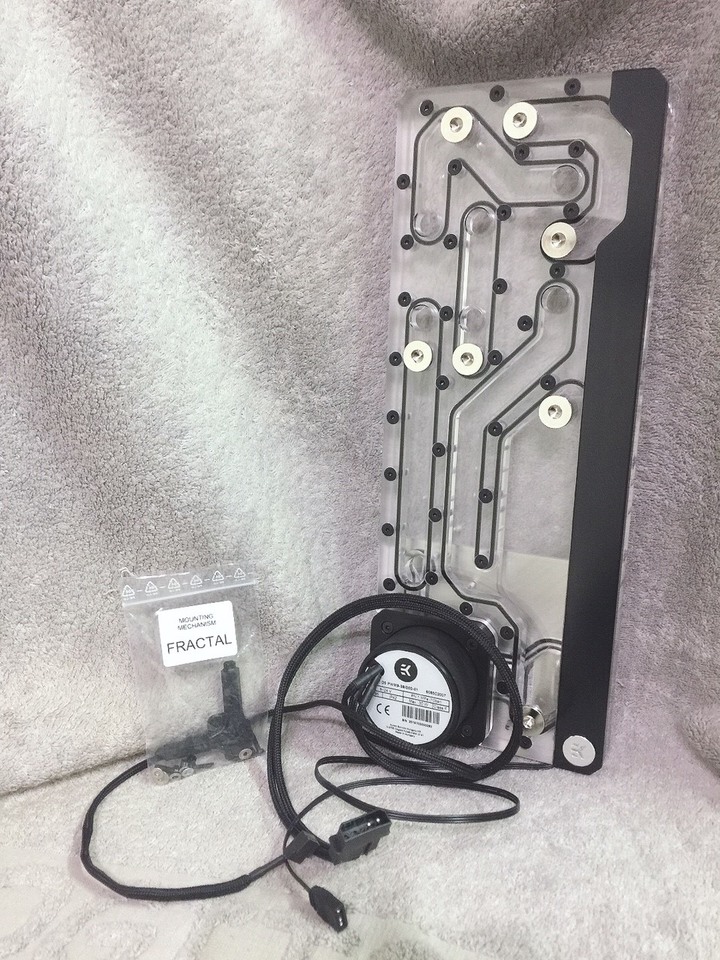

水道板背面~
可以看出偏底座有一部分的Plexi~

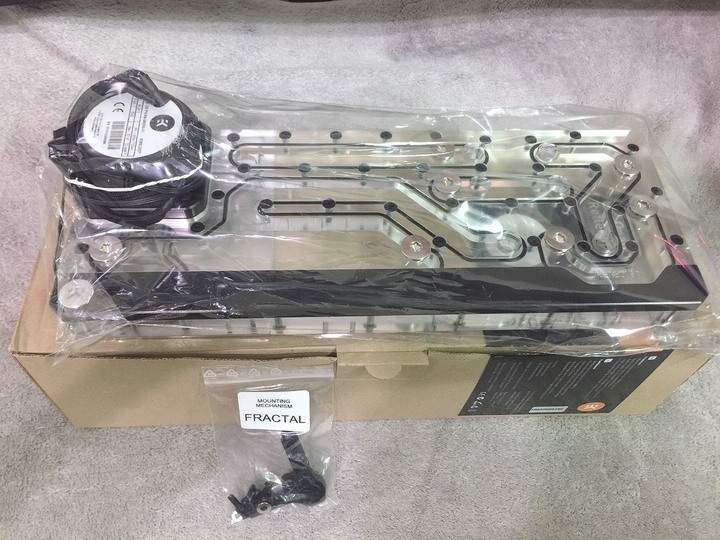

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
正面及螺絲工具包~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
這組針對歐洲機殼廠Fractor開發的水道板代號D7~
支援D-RGB可定址LED光源~
支援CPU IN/OUTLETx1, GPU IN/OUTLET x2~
D5泵浦冷卻液循環能力 1500L/H~
D7螺絲孔位設定與我的O11D不完全相合~
看了國外玩家把EK-Classic DP Front PC-O11D D-RGB + SPC PWM硬改上O11D XL~
也打算來玩一下~
硬改就是水冷改裝的精神~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

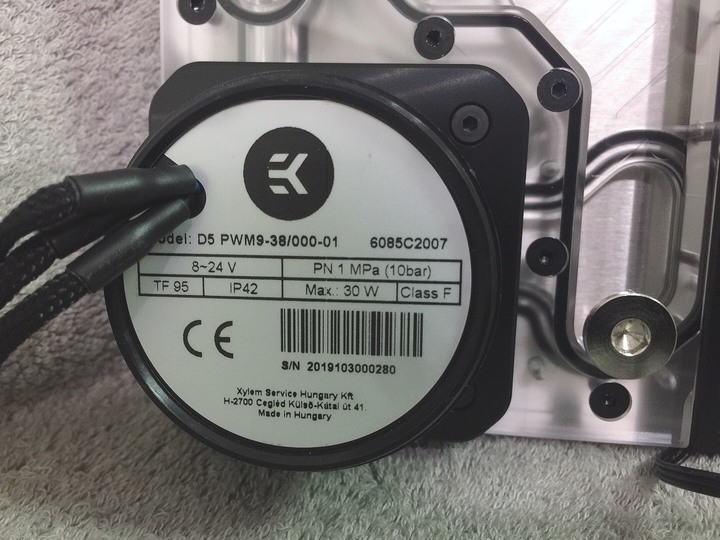

D5泵浦~
匈牙利製造~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

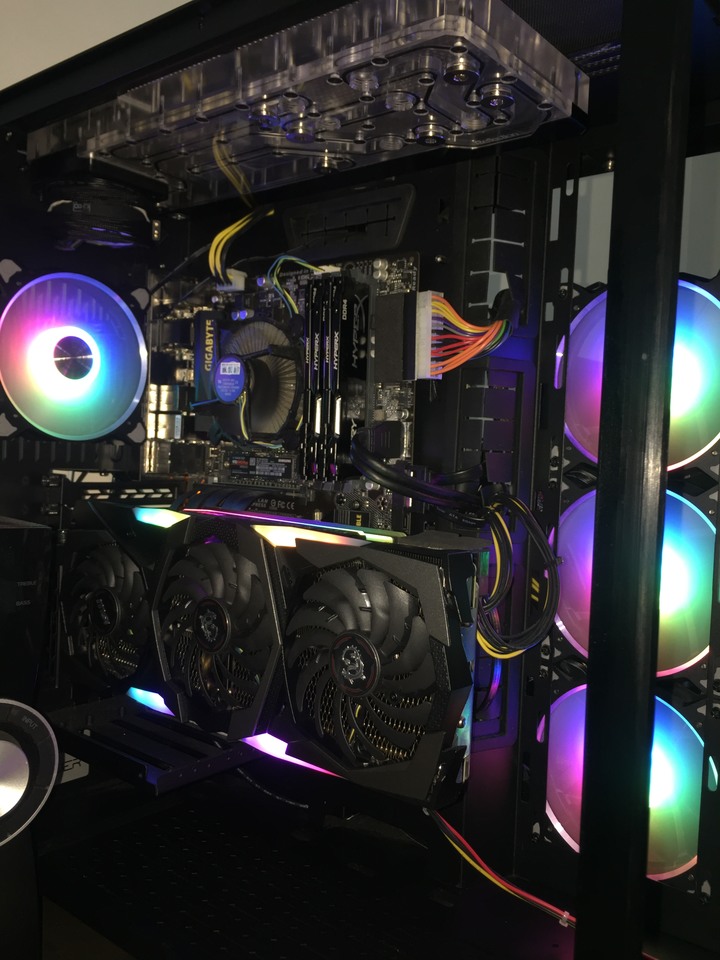

試裝一下~
雖然不是針對O11D XL開發的水道板~
但是一樣可以安裝~
而且只要兩顆螺絲就可以固定得很好~
雖然如此~
針對O11DXL機殼的狀況~
我必須自製一塊白鐵板鑽孔~
才能將這水塊做最好的固定~
實際上螺絲孔位大約有15個~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

固定板的圖面~
使用2mm的白鐵板~
在CPU位置確定之後再丈量螺絲孔位置~
由於背後會加裝360mm冷排~
所以一併考慮固定問題~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
固定板做好了~
準備定位鑽螺絲孔~
2mm白鐵板很強壯的感覺~
試裝的結果是~
太重了~
2mm白鐵板真不是開玩笑的重~
重新製圖改成1mm沖孔版~
希望能幫這個板架減減肥~
[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
裝好了,
輕了7/8感覺還可以

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

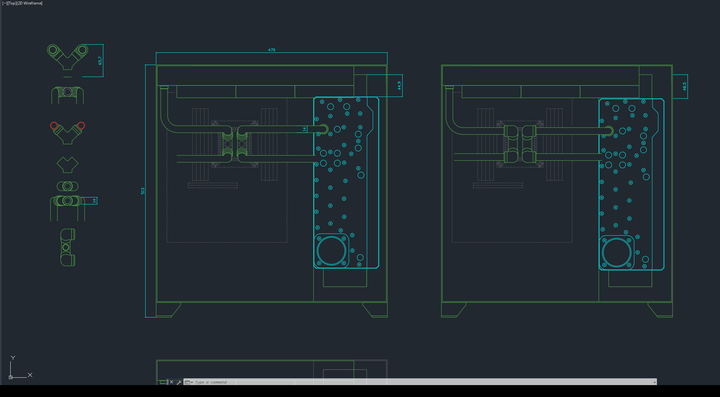

塗鴉一些走管的想法~
打算加裝另一組BP的BPTA-WDPO11DXLA-PWM_IG_V1做雙進雙出~
還在確認尺寸問題~

近日聽說EK即將在四月份推出O11DXL專用前水道板~
看看狀況再來更新~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
雙進雙出管線複雜~
研究各種接頭對管線走法的影響~
傷腦筋~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

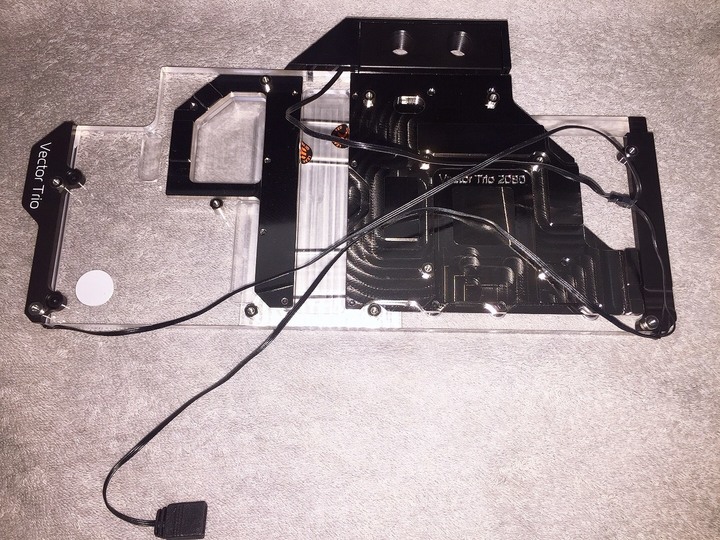

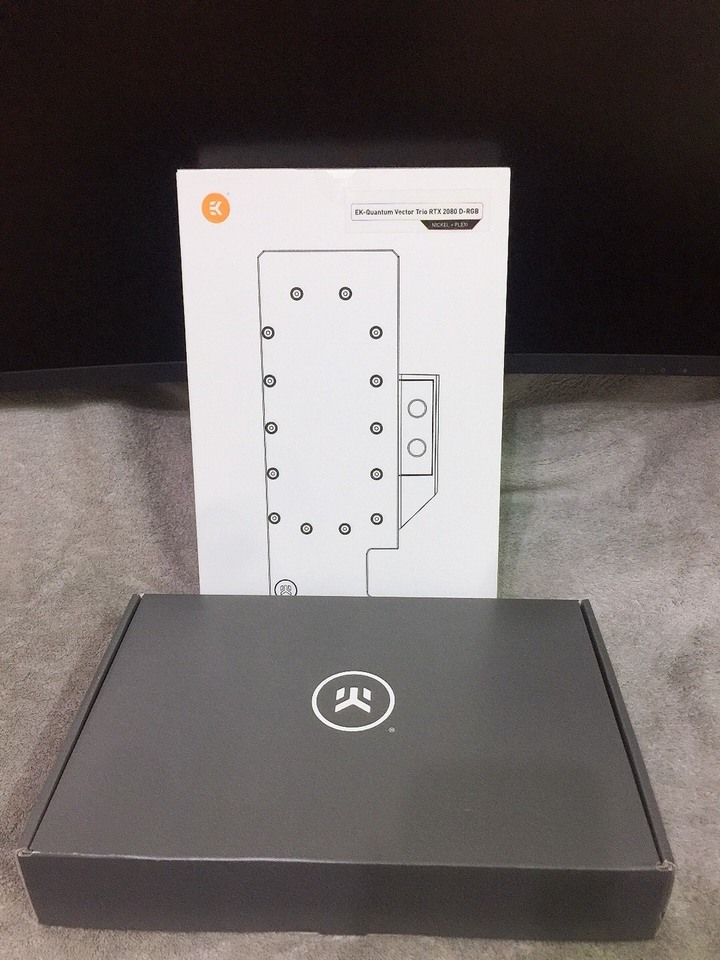

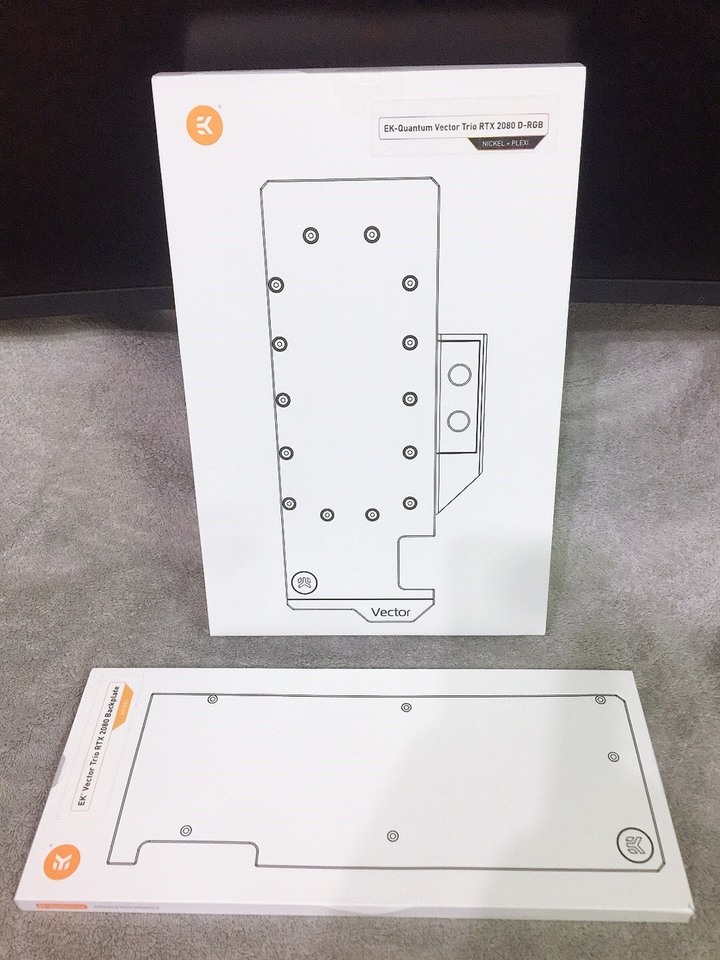

上面是EK-Quantum Vector Trio RTX 2080 D-RGB - Nickel + Plexi水道板~

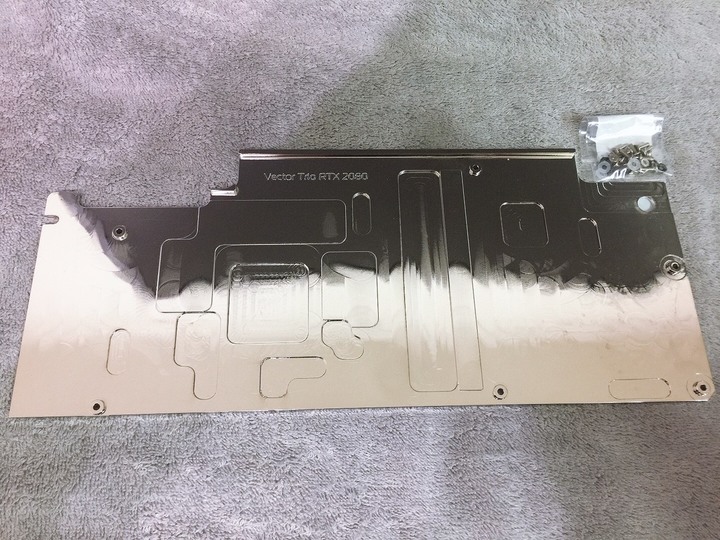

下方是 Plexi鍍鎳背板~
我的顯卡其實是MSI RTX 2070 SUPER GAMING X TRIO~
因為螺絲孔位相容2080所以先上日後再升級~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
四片導熱膠~
兩張類似粉彩紙夾著這片背板~
原廠顯卡背板不相容無法沿用~
不然可以省一筆開銷~
這個~~不好說~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
電鍍到非常晃眼的黃銅鍍鎳面板~
當做鏡子來理解就很接近實際質感~
只能戴著手套開箱不然一堆指紋~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
這背板的觸感溫度非常低~
貼上顯卡背面有被動散熱的效果~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
EK-Quantum Vector Trio RTX 2080 D-RGB - Nickel~
相容於MSI RTX 2070 Super Gmaing X Trio與2080 Super Gaming X Trio~
2080Ti版則另有型號。

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

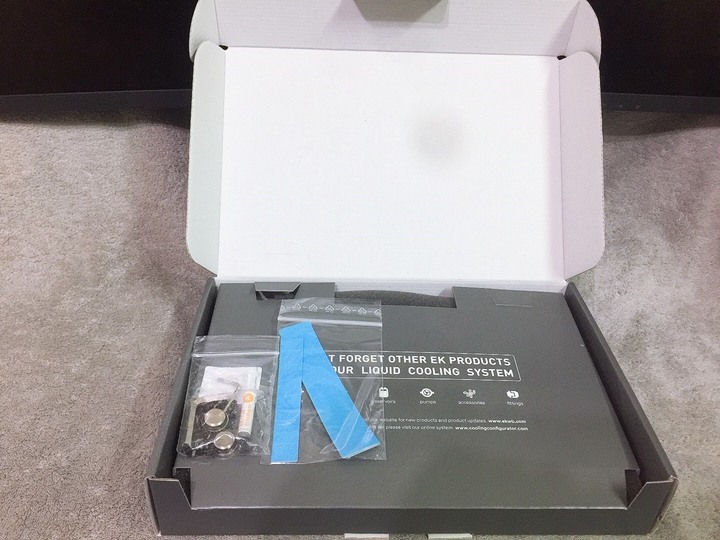

一行廣告詞~
別忘了為你的水冷系統添購其他產品~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

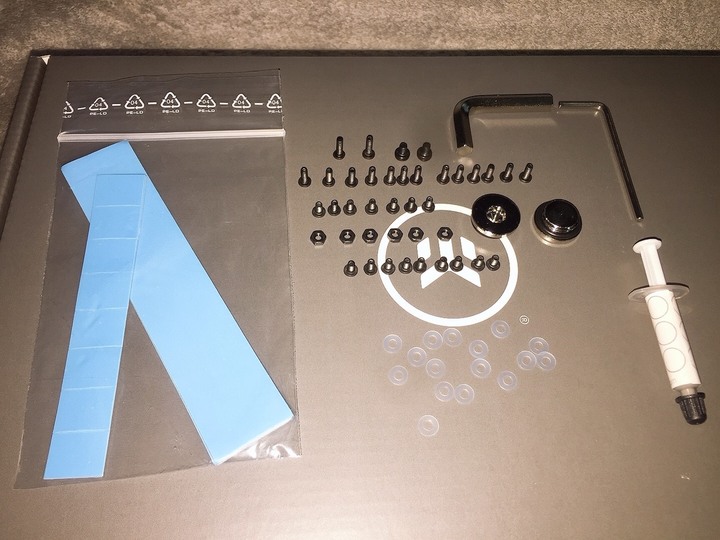

螺絲螺母和墊片~
水道塞~
內六角扳手~
散熱膏~
導熱膠~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
技術規格~
- EK-Quantum Vector Trio series high-performance water block
- Mounting mechanism with screw-in brass standoffs
- Necessary mounting screws, nuts, and washers
- 2x Nickel plated brass plug G1/4”
- 6mm Allen key
- Thermal pads
- Thermal grease EK-TIM Ectotherm (1g)

三面都有LED光源~
可以支援到MSI RTX 2080 Super Gaming X Trio~
RTX 2080 TI版螺絲孔位不同喔~
版上水冷達人開箱很多就不多做介紹了~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

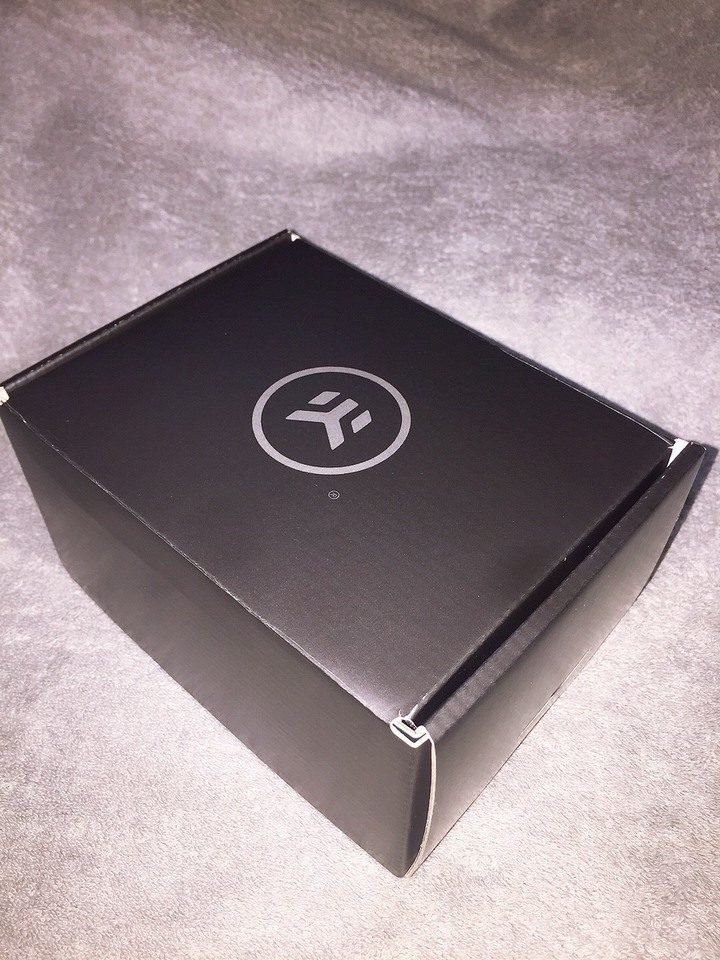

最後一個開箱的是EK Quantum Magnitude
EK當家的量子系列水冷頭~
支援Intel 115x. 20xx腳位及AMD處理器~
得過德國IF設計大獎的優秀產品~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
又看到這句廣告詞~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

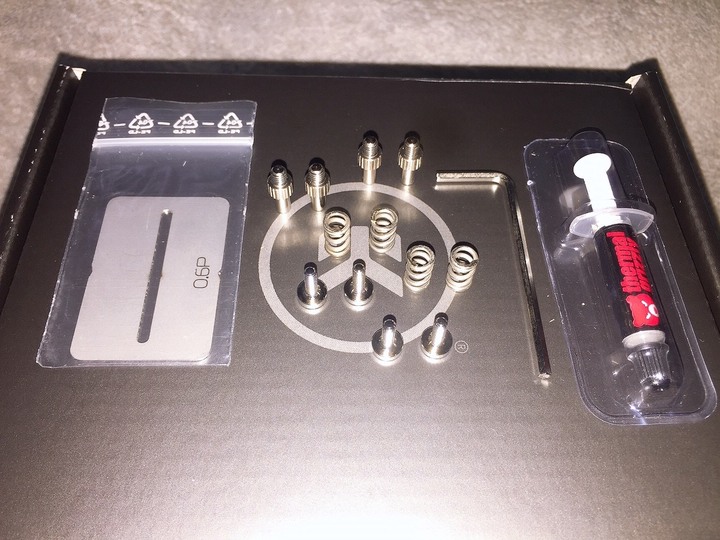

附件是曲率調整噴射板~
水冷頭安裝零件和散熱膏~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

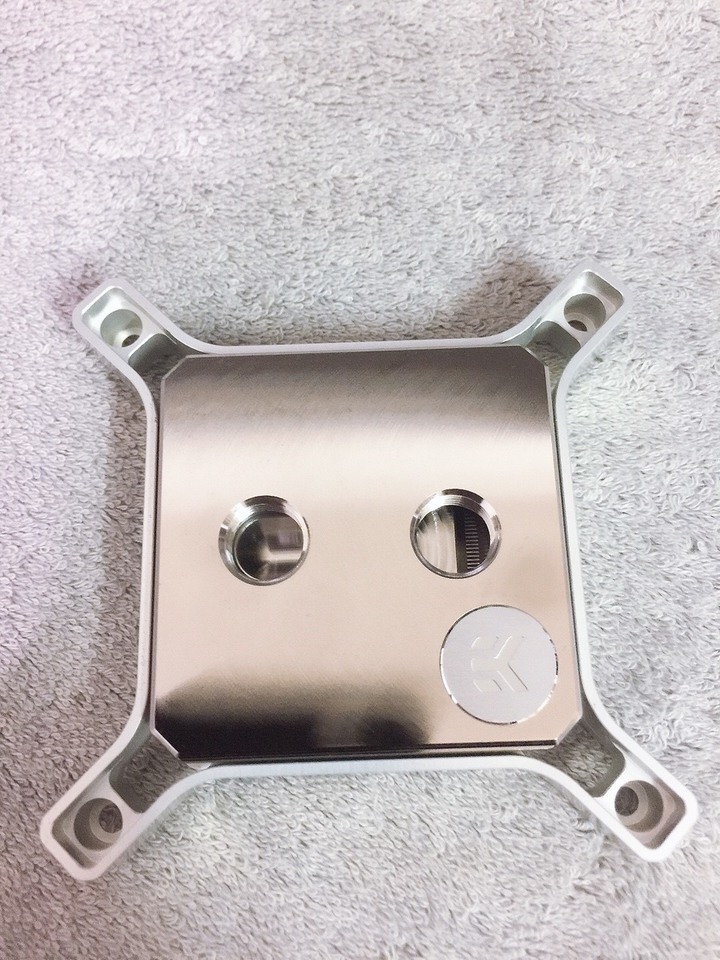

非常碩大的尺寸~
重量也很重~
螺絲孔位80x80 mm~
上蓋板還有霧面壓克力和整體黑色烤漆的版本~
個人偏好低調寧靜~
對光汙染不是很有愛💔~
所以選了這個無光效全鍍鎳的版本~
如果哪天反悔了將Accent部位更換為RGB透光型即可~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
原廠的配件頁面~
右下白色半透明款的Accent就是DRGB光效專用版~
下方左邊有銅與鍍鎳兩款全平面導熱板可供選擇~
可以依用家基於導熱效益與加壓力度更換適合的部件~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

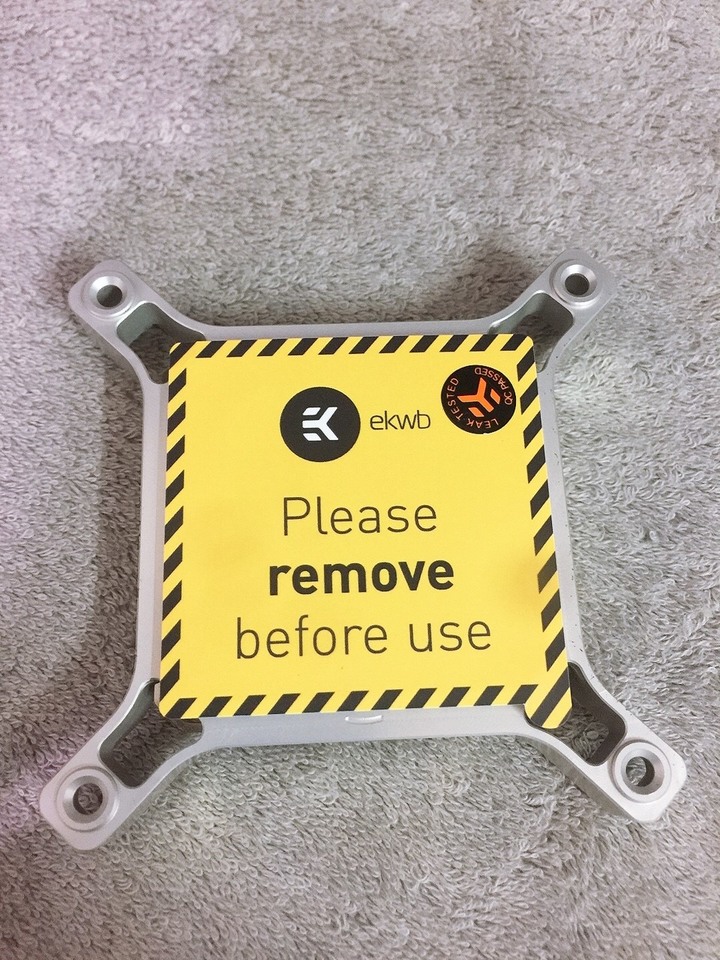

安裝前記得撕掉這張貼紙~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

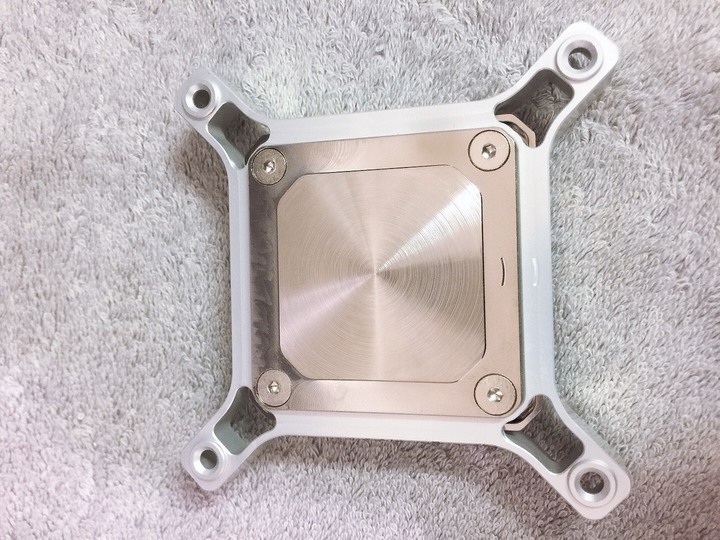

導熱板底部接觸面刻意留下銑痕~
爭取了更多的導熱效果~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

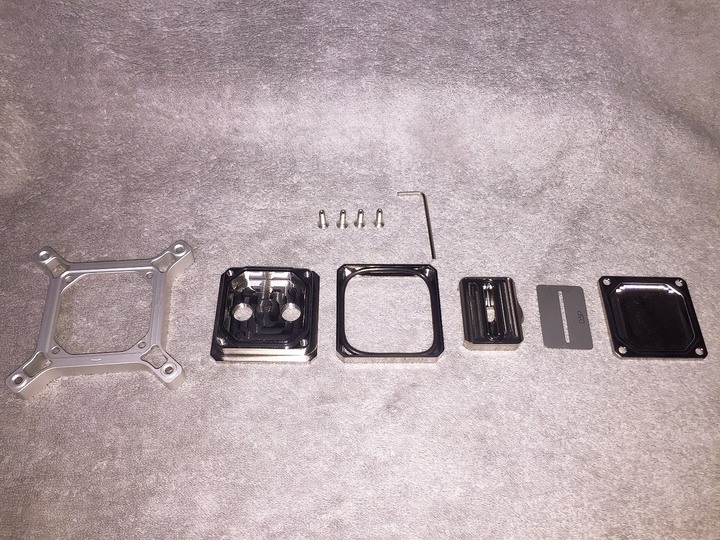

細部分解~
由左至右是水冷頭主體~上蓋板~Accent~加壓板~噴射板~導熱板~
其中Accent~噴射板~導熱板都有升級選購套件~
進出水道可針對水路設計對調互換~
Accent更換RGB型再加LED光帶即有光效~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
每一個部件都是單獨CNC加工~
據原廠廣告文指出~
新CNC加工設計的導熱板散熱面積比前幾代大了50%~
銅製冷板使用0.40mm寬的微通道和0.26mm厚的微鳍片~
以最大程度地減小流動限制~
實現導熱最大化~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

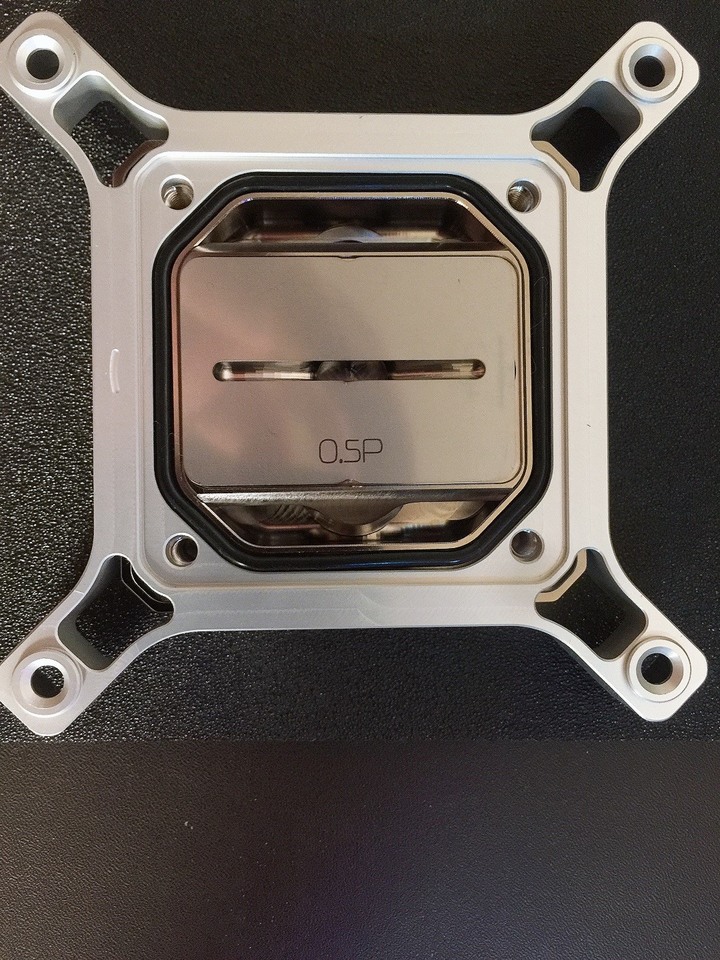

原廠隨附一塊較厚的0.6P噴射板~
用來改變導熱板的曲率~
以獲得更得與ICH更好的壓力力度與接觸面積~
而噴射板可以自行加工改變噴射壓力~
原廠附上的噴射板預設值是0.5P~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
空主板試著安裝看看~
主要是測量出水孔道中心位置~
方便水道板的支撐架做定位~


雖然EK是一線大廠但品質還是要抱怨一下~
1.GPU背板電鍍很漂亮但是部分區域有細微顆粒狀凹陷現象!
2.CPU水冷頭有殘膠殘留及德國人的指紋
以上!
謝謝收看🙏

無盡等待中入手些小東西聊慰我心~
但是~唉!
牙膏廠是不是再加油一下啊~
----------------------------------------------
卡個位~明天來個了無新意之遲來的更新~
----------------------------------------------
來了~
以下就是晚了半個月之了無新意更新內容~遲來的冷排
EK-CoolStream PE 360 (Triple)

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
買了兩組EK-CoolStream PE 360 (Triple)~

主要規格:
材質:
-銅鰭片
- 90%的銅管(H90)
-黃銅室
-鋁製外殼尺寸:400 x 130x 38mm(長x寬x高)
重量:1.02kg
液體容量:200毫升〜
FPI:38(19分體式鰭片)
接口螺紋:2個G1 / 4
風扇相容性:任何標準尺寸120X120X25MM風扇*單面3顆
壓力測試:1bar

各排之間有兩層散熱鰭片增加散熱面積~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴
冷排上下各一的安裝法似乎已成慣例~
另外加購了一大一小28mm厚的薄排準備做體外安裝~

[微微開箱]百無聊賴無盡等待中入手之EK水冷小物微開箱~最後一趴

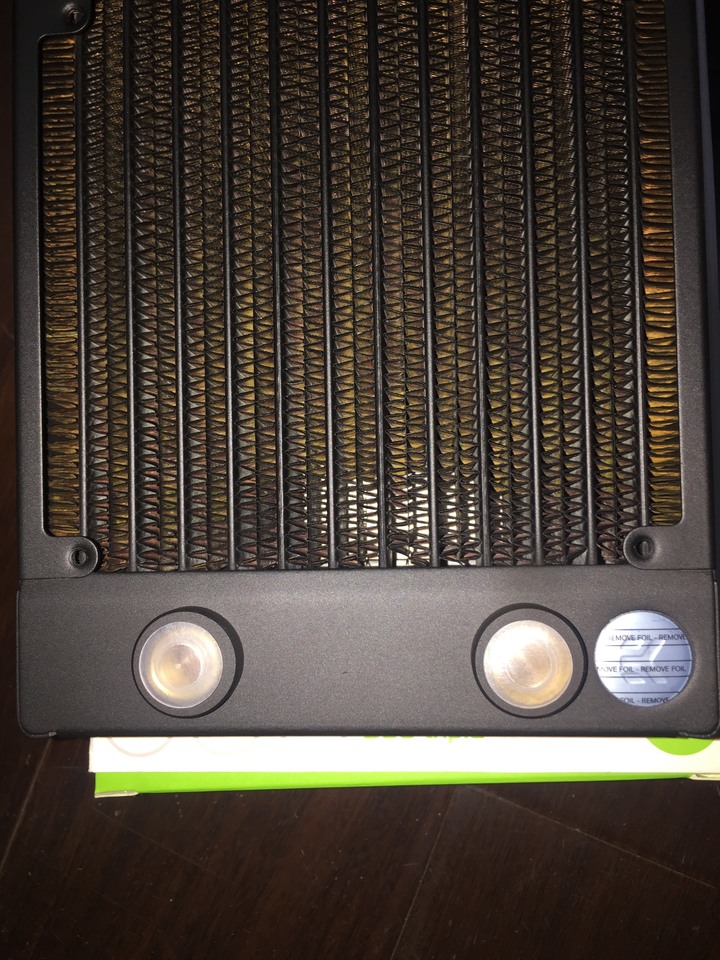

兩層散熱鰭片這樣看得更清楚~

後續貨到再持續開箱~
謝謝大家收看~
2020-04-01 0:33 發佈
原本想等10代intel的我
確定10代還是14奈米
我也去組了一台9代了

下次換電腦
大概是intel與nvidia都是7奈米時吧!
不知道五年內會不會實現
疾風小克 wrote:
原本想等10代intel...(恕刪)
L

10代是14奈米++
下次升級應該是十年後了~
太貴~~
現在什麼都不求啊!
恩賜一顆i9x來就好⋯

小賣店說10940X到貨?
來去看看真假~
分體水冷東西真的多。

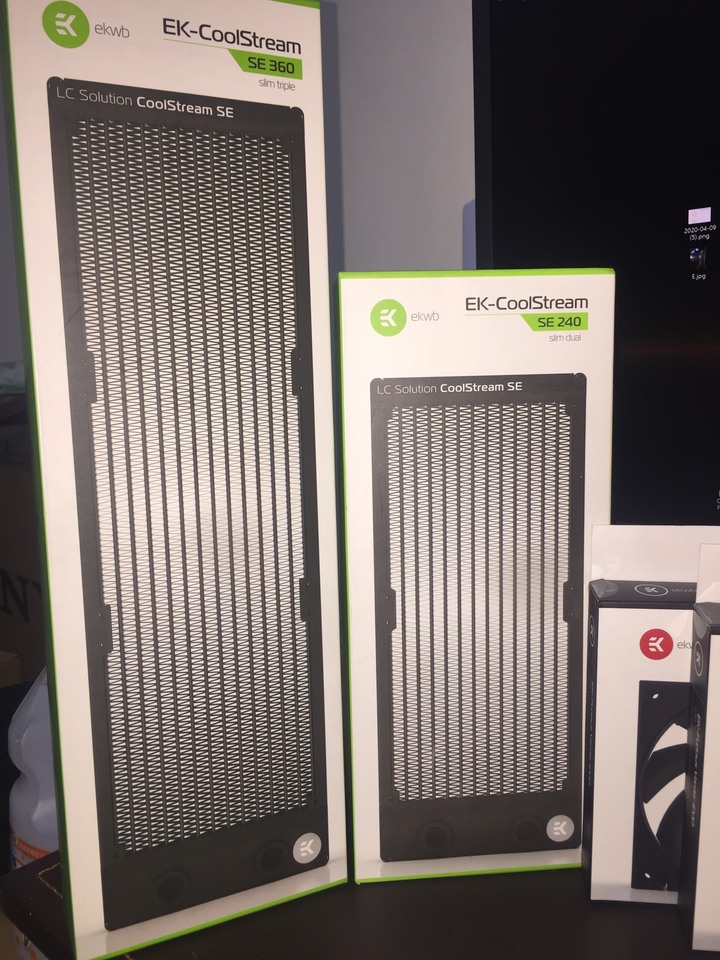

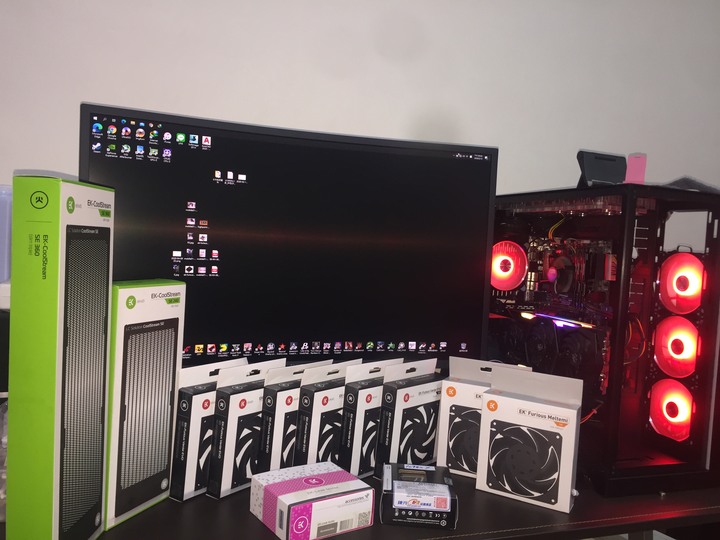

全家福拍一張


SE 28mm薄排
一個360mm
另一個體外安裝的是240mm

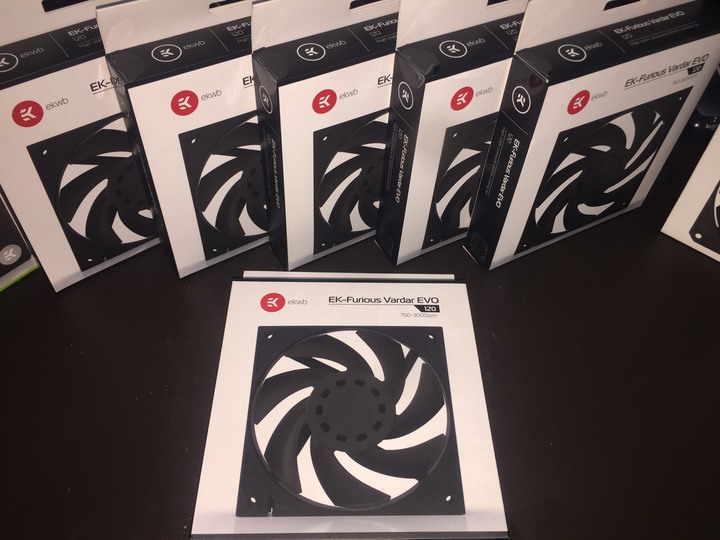

EK-Furious Vardar EVO 120 BB (750-3000rpm)
Vardar瓦爾達系列風扇名字是指從山上吹到馬其顿山谷的一種西北偏冷風。
屬於一種溝壑風,
在通過摩拉维亞-瓦爾達(Maravia-Vardar)缝隙吹落的同時,
通過篡流效應而得到增强。
以上是廣告文😂
用比附的語法譬喻了風扇的效能~

技術資料:
Mechanical and electrical specifications:
- Maximum speed: 3000 RPM (+/- 10%)
- Rated Voltage: 12V DC
- Power Draw: 5.64W
- PWM Duty Cycle: 40-100%
- Connector: 4-pin PWM header
- Shaft bearing: Dual-Ball bearing
- Bearing durability: 50.000 hrs @ 40°C (MTBF)
- Dimensions: 120 x 120 x 25 mm

Performance characteristics:
- Max Air Flow: 107 CFM = 181 m³/h
- Static Pressure: 5.81mm H2O = 57 Pa
- Sleeved cable length: 300 mm
- Noise Level: 42 dBA (100% PWM)
價格不算太貴,
性價比是不錯的。
如果噪音值可以接受的話

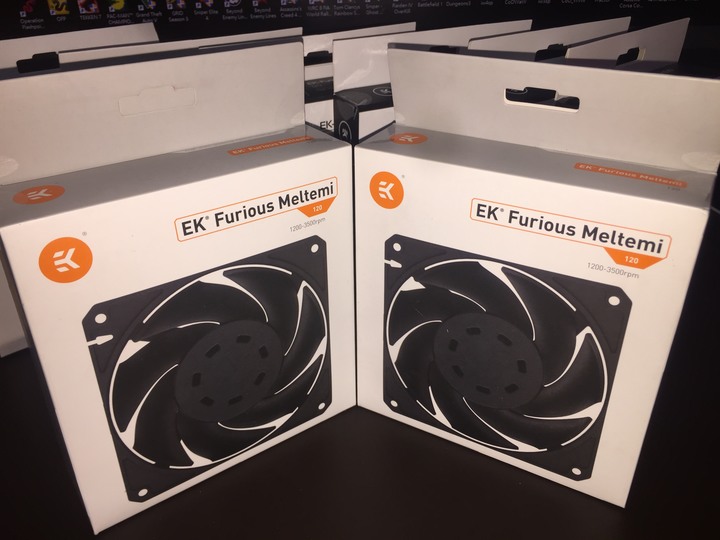

EK-Furious Meltemi 120 (1200-3500rpm)
Meltemi風扇家族以愛琴海强烈乾燥的北風而得名。
Meltemi這個名字源於意大利語mal tempo,
意為“惡劣天氣”,
而我们可以说EK-Meltemi是高温的“壞消息”。
以上又是廣告文⋯嗯嗯

技術資料:
Mechanical and electrical specifications:
- Maximum speed: 1200-3500 RPM (+/- 10%)
- Rated Voltage: 12V DC
- Power Draw: 9.3W
- PWM Duty Cycle: 35-100%
- Connector: 4-pin PWM header
- Shaft bearing: Dual-Ball bearing
- Bearing durability: 50.000 hrs @ 40°C (MTBF)
- Dimensions: 120 x 120 x 38 mm

Performance characteristics:
- Max Air Flow: 121 CFM = 205 m³/h
- Static Pressure: 7.13mm H2O = 70Pa

- Sleeved cable length: 500 mm
- Noise Level: 60.9dBA

風量風壓值都數一數二的優秀,
價格比同效能的貓頭鷹還便宜一點,
但是噪音值有點恐怖😱!
以Duty Cycle最低35%來算也有21.3dBA,
是效能取向的風扇,
喜好安靜的用家入手前可能要多思考一下。

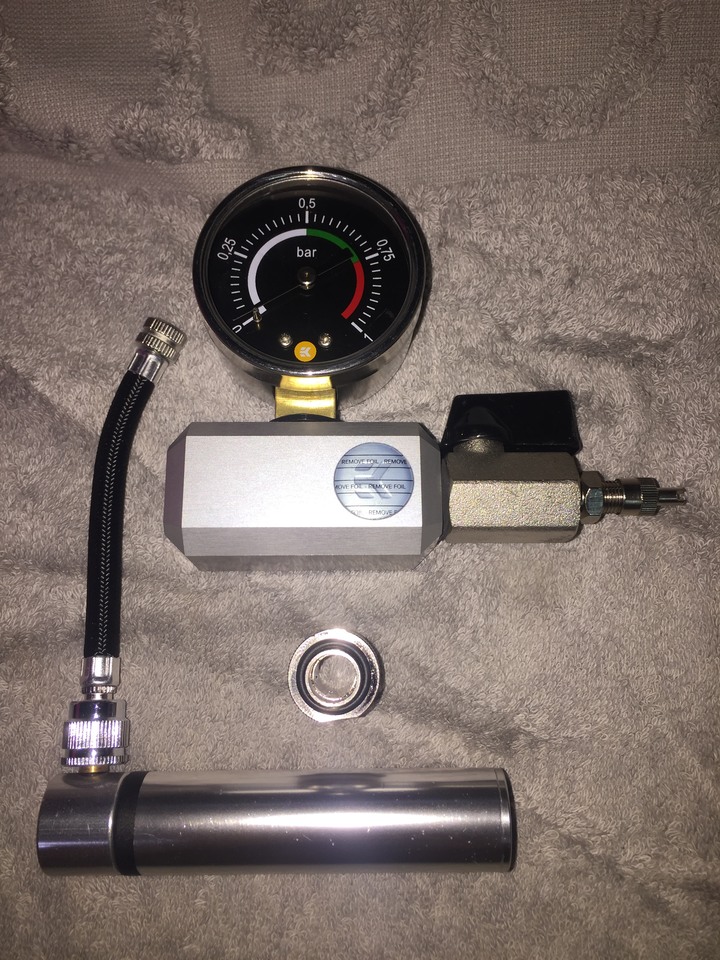

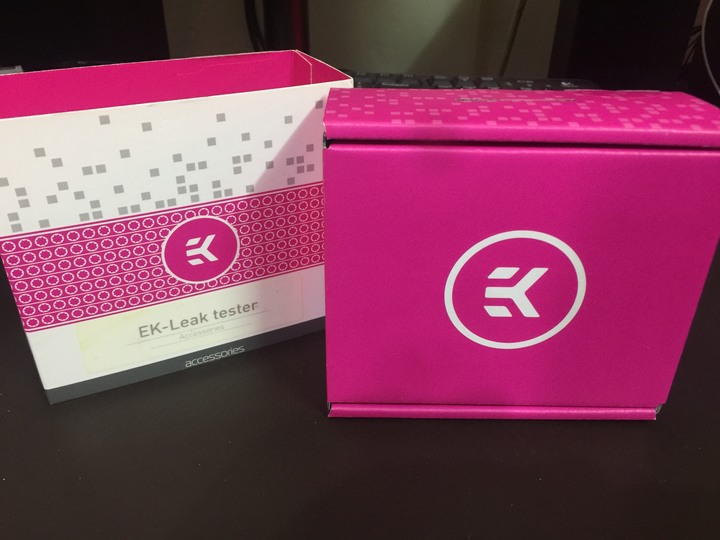

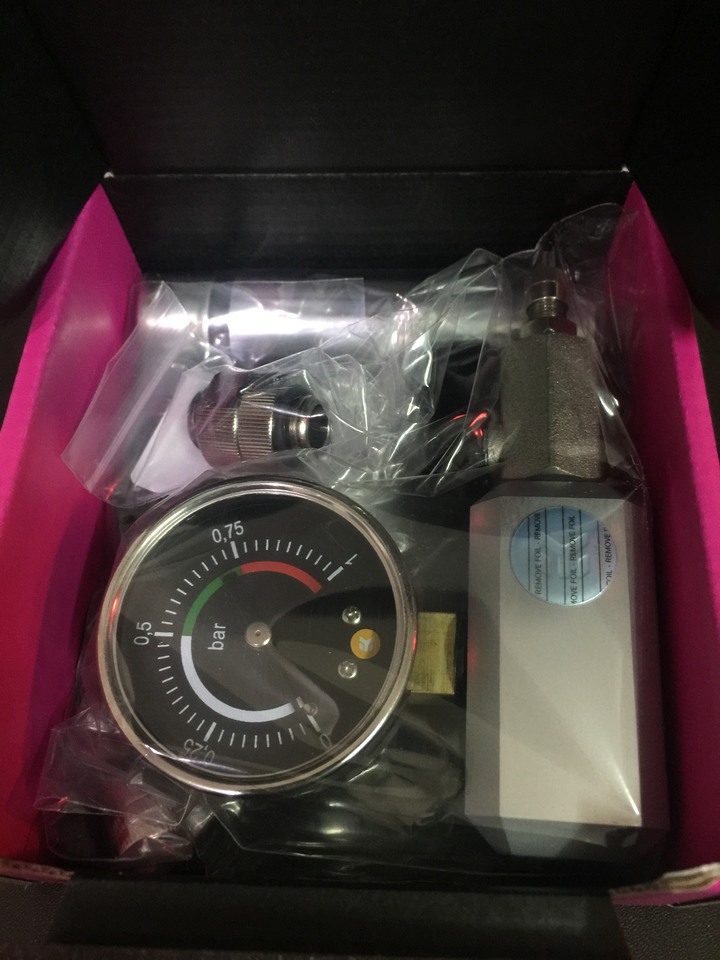

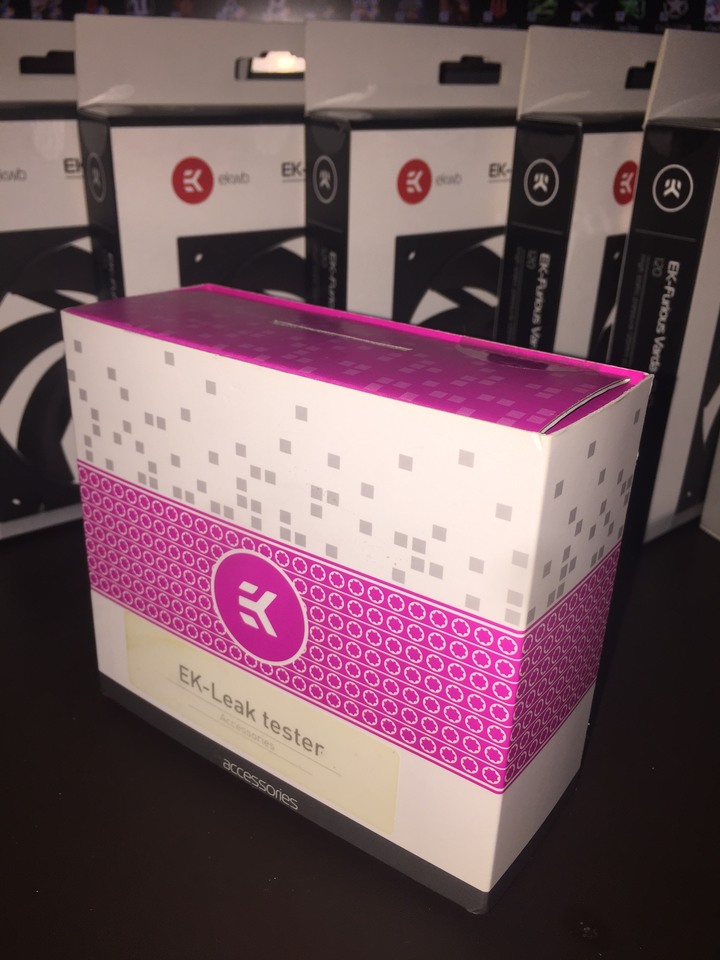

LEAK TESTER
洩漏測試器~
藉由水道中充滿高壓空氣來測試管線是否洩漏~



很可愛的粉紅色~



又提醒你要超買~
廣告文無處不在~



主體是一塊堅固的CNC加工鋁材。
一端裝有可旋轉的公G1 / 4“外螺紋連接端口,
因此可以將其直接擰入液體冷卻迴路中的任何標準端口。
該壓力表是專門為液體冷卻迴路測試目的而定制的,
可以清楚地標明測試的安全壓力。
測試儀的另一側連接有一個閥門,
該閥門可確保沒有空氣從測試儀本身洩漏,
還包括用於對迴路加壓的小型泵。
以上是說明~
意思是除了可以測試整個冷卻迴路之外,
還可以單獨對各個設備做測試,
例如水冷塊、水道板、冷排...等等,
整個測試時間可以在15分鐘內結束。

我主要還是用在各接頭的洩漏測試~
加入冷卻液後乖乖跑24小時~
不然萬一漏水就好玩了~


EK提醒:
為了防止損壞液體冷卻迴路,
請僅將壓力保持在壓力計上標明的預定區域內。
使用EK-Leak Tester之前,請閱讀用戶手冊!
壓力表上定義的預定義安全最大壓力僅適用於EK產品。
EK無法保證非EK產品在壓力計上標記的預定義安全區域內失效。

我只是用BP的接頭應該是還好吧~?
測一測接頭爆掉

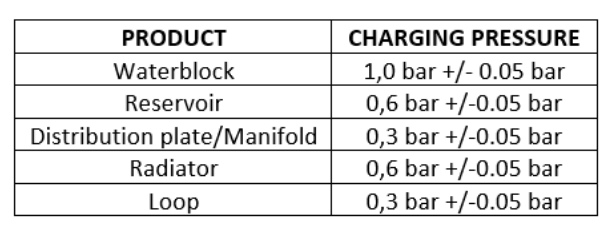

說明書記載的各零件建議壓力值

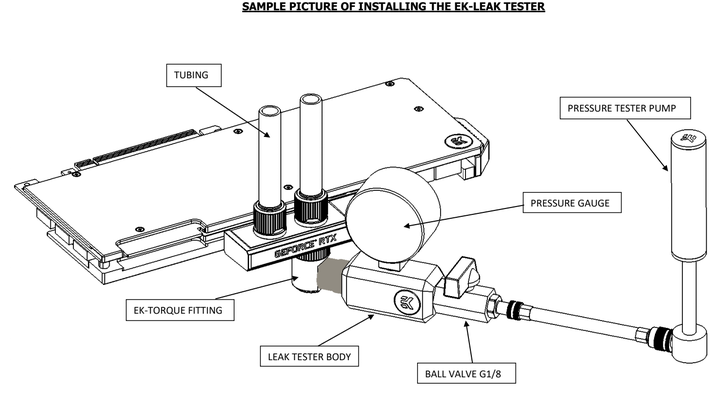

操作圖樣~

以上再次謝謝收看~
本來想同場加映i9 10940X開箱~
但INTEL在隔壁棚被臭爆了想想還是算了~
分體水冷零件只剩下O11DXL前面板專用水道板~
到貨就可以開始規劃管線了~
第一次組電腦搞這麼久~
終於快結束了😂~~~
devis592 wrote:
分體水冷東西真的多。(恕刪)


錢也花得很多
但是用過真的回不去,不歸路,會覺得一體水冷跟空冷都是垃圾
kingjehau wrote:
錢也花得很多但是用過(恕刪)


分體水冷花費大概是再組一台電腦的費用~
欸~~~這個不好說~
好東西跟大家分享一下~
一起討論增廣見聞~
devis592 wrote:
分體水冷花費大概是再組一台電腦的費用


我完全能體會,因為我家2台電腦也都是分體式水冷...
我太太在用的還更扯,分體水冷加機殼美化的費用,將近等於那台電腦本身價格的2倍
這種花費只有同道中人才能懂,一般人以C/P值來看會覺得完全沒有道理~~
kingjehau wrote:
我完全能體會,因為我...(恕刪)

很多人口中講著CP值,眼中卻只看價格,講成本的時候只知道要看物料......
kingjehau wrote:
我完全能體會,因為我(恕刪)

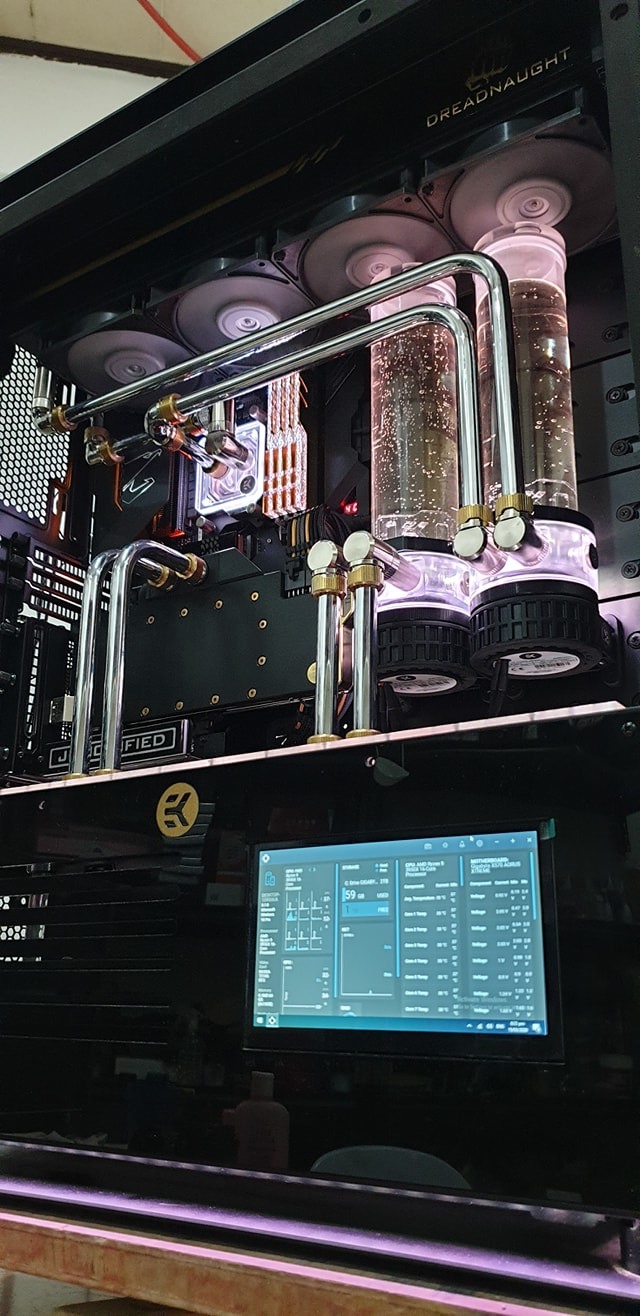

看了很多國外的作品,
大概預想了一個我要的畫面,

大概接近這個樣子~
現在就是朝那個方向前進,
有沒有多花一些成本?
其實是有的,
例如Fractal D5 ATX水道板就是多買的,
以O11DXL機殼來說只有50%的螺絲孔位可以鎖,
因為想裝兩個水道板,
所以這部分只能透過改裝來達成!

最新版的裝法是裝在頂部,
貼在國外粉絲論壇結果被嘴爆
歪果人嘴炮功力也是很強~
這樣配置只是個想法,
雙進雙出走管複雜~
實踐需要勇氣
