請教一個PWM控制12V風扇的問題

apl500500

apl500500
個人積分：2分
文章編號：66697794

2分

樓主

2017-12-05 18:27

請問大大們
風扇大約12V-14V 720mA
PWM 3.3V
我想請問我是否能用一個3904來控制
或者我用了一個3904後要再接一個12V的npn或pnp來控制風扇?
電路如下

請教一個PWM控制12V風扇的問題

2017-12-05 18:27 發佈

文章關鍵字 12V風扇 PWM 問題 12

宅男乙

宅男乙
個人積分：5728分
文章編號：66698239

5728分

2樓

2017-12-05 19:18

apl500500 wrote:
請問大大們風扇大約12V...(恕刪)

那個電容拿掉, 電晶體才有辦法 OFF 就是 OFF , ON 就是 ON, 不會處在線性區....

要濾波的話, 應該是在輸出那邊.

就像典型的 switch power 那樣, B 極, 愈方波愈好...

3904 才 200mA, 看能不能改成 2~3A 以上的 power mos..

http://pcbheaven.com/circuitpages/PWM_Fan_controller_using_a_555/

https://www.maximintegrated.com/en/products/analog/sensors-and-sensor-interface/MAX6641.html

apl500500

apl500500
個人積分：2分
文章編號：66700373

2分

樓主

2017-12-05 22:49

收到了謝謝您.....
所以我最用兩個電晶體來控制對嗎
因為pwm是3.3V
風扇的功率又有點大

宅男乙

宅男乙
個人積分：5728分
文章編號：66706472

5728分

4樓

2017-12-06 13:02

apl500500 wrote:
所以我最用兩個電晶體來控制對嗎
因為pwm是3.3V
風扇的功率又有點大......(恕刪)

3904 才 200mA, 你的風扇有 750mA, 耐流要挑更大的...

最好是用這顆啦, AO3402, 一顆 N-MOS 搞定, 包裝是 sot-23 又小..
http://www.aosmd.com/pdfs/datasheet/AO3402.pdf

一定要用 NPN 的 BJT, 接風扇那顆可考慮 2SD965
http://www.unisonic.com.tw/datasheet/2SD965_A.pdf

apl500500

apl500500
個人積分：2分
文章編號：66706669

2分

樓主

2017-12-06 13:15

感謝您的回答

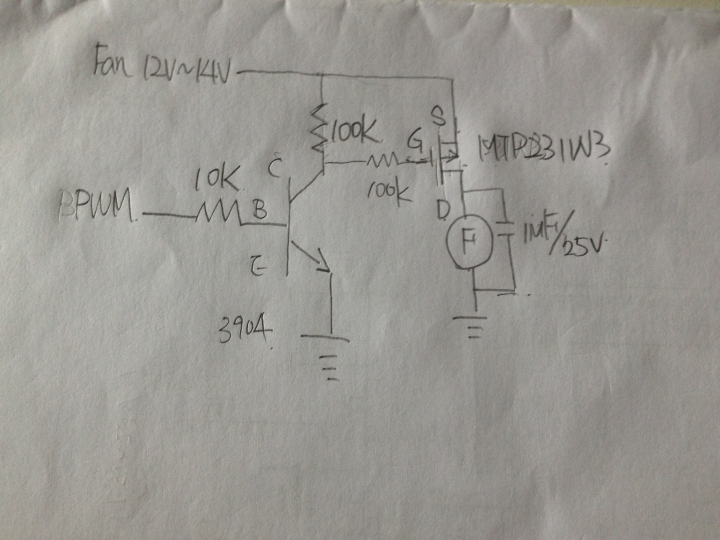

可以再請教您一個問題如果我的電路改成下面這樣是否也可以

謝謝

宅男乙

宅男乙
個人積分：5728分
文章編號：66708414

5728分

6樓

2017-12-06 15:12

apl500500 wrote:
感謝您的回答可以再...(恕刪)

可以...

但電阻可能得改小一點, 因為 MOS, FET 類的極間電容比較可觀..

3904 OFF 時, 12V 要經過 100K + 100K 去充放極間電容 , P-MOS 的 G 極電壓爬上來或滑下去, 都要很久.

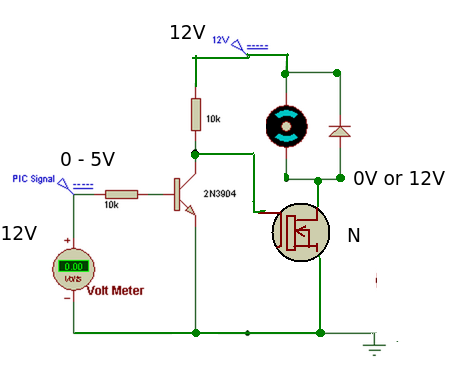

先照如下的這樣數值做, 防電感產生高壓二極體最好不要省..

apl500500

apl500500
個人積分：2分
文章編號：66709333

2分

樓主

2017-12-06 16:10

好的
非常感謝您的耐心回覆
我會先去買材料回來試試
再次感謝
