請教，有玩水冷的大大們

hwr

hwr
個人積分：2305分
文章編號：63668129

2305分

樓主

2017-03-16 13:03

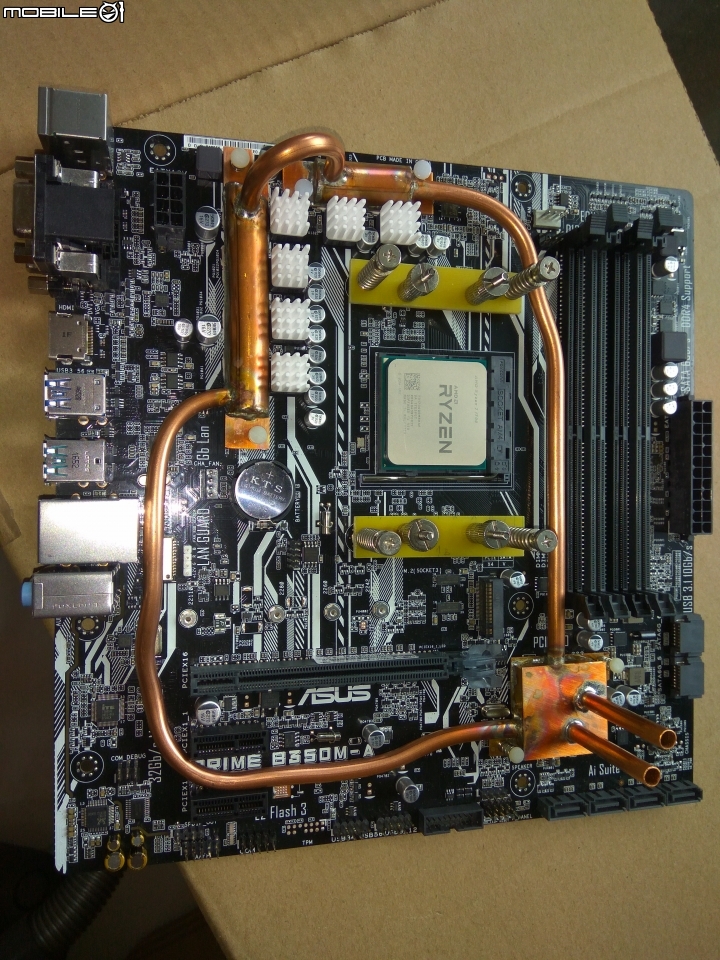

因為Asus b350m-a的mos無散熱片，
超頻的話溫度很燙，
所以DIY一個純銅管迴路，
故單純冷卻南橋跟mos的話，
使用5mm內徑的銅管這樣夠力嗎？
還不敢上水，
先來問一下有玩水冷的前輩!!

馬達用這顆!

南橋下方入水，
順時鐘流動，
然後再南僑上方出水！

2017-03-16 13:03 發佈

文章關鍵字大大們

國父軒

國父軒
個人積分：81分
文章編號：63668853

81分

2樓

2017-03-16 13:55

雖然沒玩可是看到這土砲的銅管感覺你就是冷氣修護科班出身的

angus_chocolate

angus_chocolate
個人積分：66分
文章編號：63670373

66分

3樓

2017-03-16 15:47

看到好奇問一下，請問版主怎麼防漏散熱銅管跟主機板的接觸面呢？用矽膠或是膠條嗎？

hwr

hwr
個人積分：2305分
文章編號：63671337

2305分

樓主

2017-03-16 17:03

國父軒 wrote:
雖然沒玩可是看...(恕刪)

非冷凍專業的，單純土炮而已!

angus_chocolate wrote:
看到好奇問一下，請...(恕刪)

氧乙炔銀硬焊焊接的!

銅管懸空，沒接觸主機板，
只有MOS跟南橋位置處有做水冷頭，
水冷頭下我有貼導熱膠片，
主機板原本就有預留散熱片的扣具孔，
(有孔...asus幹嘛不裝個散熱片

)
使用普通塑膠彈簧扣具固定

試裝.....
還沒上水，上電.....

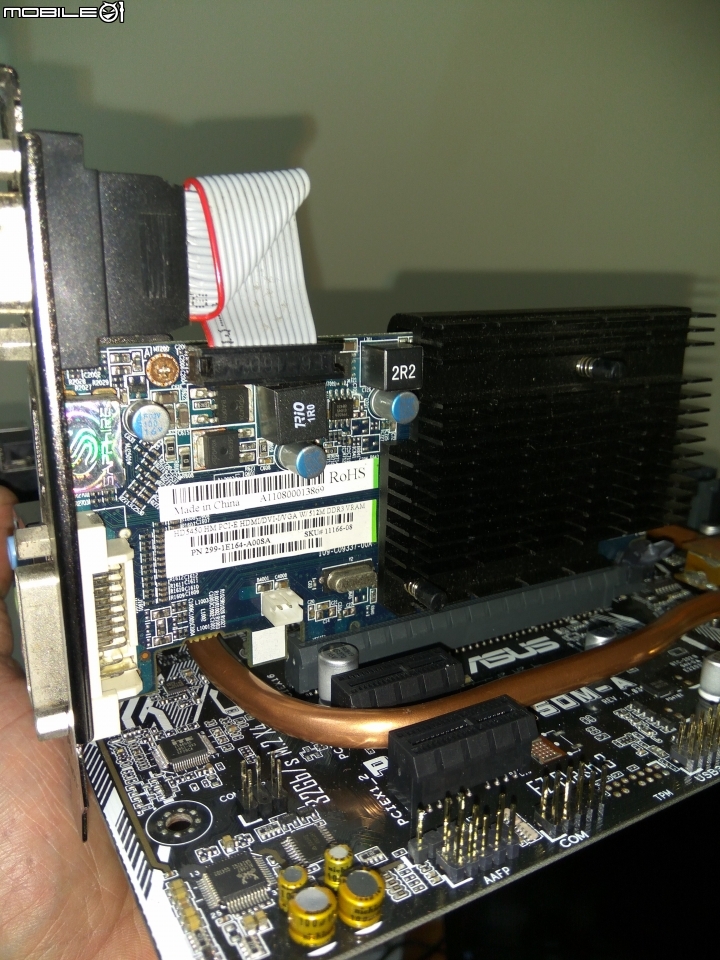

銅管折彎繞顯示卡下面過去

vincent157

vincent157
個人積分：10分
文章編號：63672300

10分

5樓

2017-03-16 18:22

目標溫度?
冷排大小?

不過簡單來說是夠了
管徑再大馬達也要跟著提升
不然水推不動反而會蓄熱積在那裏

重點還是防漏...銅管和水冷頭的焊接處要注意一下
很容易因為折到滲水...
再來就是絕緣...你管路這樣跑很容易接觸到板卡吧...
可以的話銅管外層上個絕緣套吧

hwr

hwr
個人積分：2305分
文章編號：63673031

2305分

樓主

2017-03-16 19:51

南橋和mos目標45∼50度下，
12公分薄排一個(獨立12x12cm 1D冷排)
和cpu共用同一個水槽，
水槽容量約450cc，

cpu專用冷排是12x24cm 1D 冷排
未來換顯卡要在串顯卡冷頭一顆
(可能裝RX460吧！)

這樣散熱夠力嗎？

Azkanao

Azkanao
個人積分：235分
文章編號：63676010

235分

7樓

2017-03-17 0:59

hwr wrote:
因為Asus b350m...(恕刪)

2分PU管都能壓TDP65W的CPU在50度內

更何況是使用全銅當做水路

冷頭內都有水道增加散熱面積

不過我想大大您應該是沒有這麼費工

只要你的pump揚程有達到1米一定就夠

就算不上水

只要機殼內部對流有做好

光銅表面與空氣的接觸面積

也足夠MOS+SB散熱

hwr

hwr
個人積分：2305分
文章編號：63771380

2305分

樓主

2017-03-24 22:05

謝謝各位大大了!

看樣子壓制溫度應該是沒問題了
