安裝保銳T40-TA出現小問題!!

bcmpxij

bcmpxij
個人積分：694分
文章編號：49916352

694分

樓主

2014-04-30 13:39

安裝保銳T40-TA出現小問題!!

強化背板安裝方如果是直的話，四支腳的邊邊會碰到零件，
如改以橫的話，碰到零件的邊緣是「黑色絕緣片」，這算是
保銳設計太鳥還是技嘉的問題

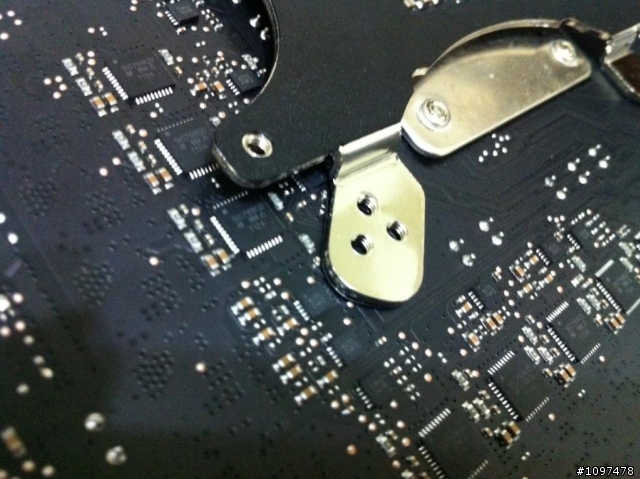

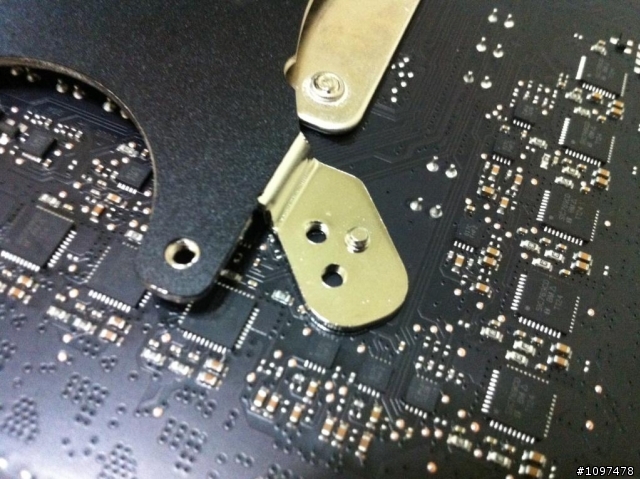

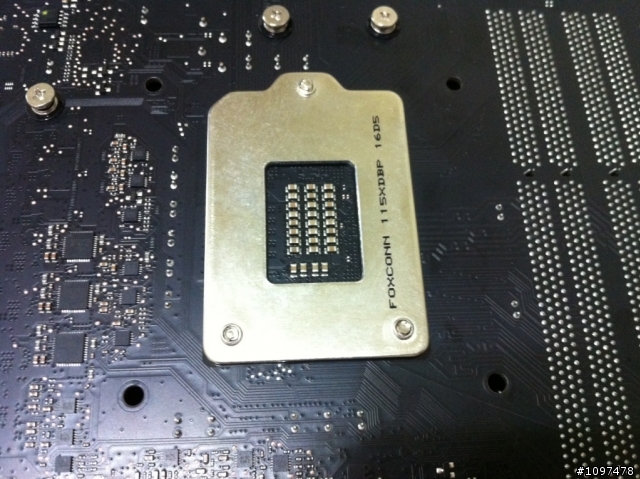

如下圖所示，強化背板太靠近背部零件，不知這樣會不會出問題。
安裝保銳T40-TA出現小問題!!

安裝保銳T40-TA出現小問題!!

安裝保銳T40-TA出現小問題!!

安裝保銳T40-TA出現小問題!!

MB：GA-Z68XP-UD5

2014-04-30 13:39 發佈

文章關鍵字 T40-TA 問題

wacow5119
個人積分：84分
文章編號：49917949

84分

2樓

2014-04-30 15:10

如果是我，我會把責任歸為強化背板，而不是主機板。
畢竟，這是屬於 Follow 公版設計，只要符合 Intel 設計要求就 OK 了。

如果強化背板也沒有違背 Keep Out Zone，也沒壓到 SMD，且有絕緣片隔開，我也認為設計是 OK 的。

79993572

79993572
個人積分：651分
文章編號：49926236

651分

3樓

2014-05-01 0:09

利民HR02背板也會接觸到華擎H77M-ITX的背板，反正照樣爽爽用

現在機殼多半在CPU部分有挖空，避免短路的措施

bcmpxij

bcmpxij
個人積分：694分
文章編號：49927042

694分

樓主

2014-05-01 1:29

79993572 wrote:
利民HR02背板也會...(恕刪)

老實說這在設計上應該要再加強零誤差，因為直放會碰到零件，而橫放時會差那一米米，且那

一米米的空隙剛好被黑色絕緣片給檔到(黑色絕緣片沒貼得很正)

，有時候想起來會覺得毛

毛的，辛好目前都沒發生異樣。

散熱效果比cooler master TPC 612 好一點點，價錢也比較便宜，不愧是高CP值。

另外一提T40系列好像停產，網拍有點難買到說。
