發現Corsair H50已經過保
由於在下有點顧慮是否會有漏水問題
所以趕緊跟地瓜老闆叫了一顆 Arctic Freezer i30
也就是今天在下分享的主角
拍攝器材為在下的手機 P-02E
因為腳架壞了 拖了幾年都沒買
加上手機方便 就直接拍一拍 修一下就好了

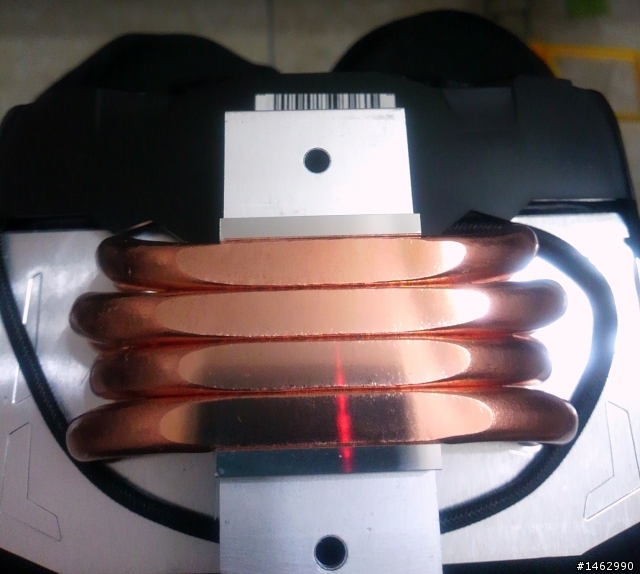

這顆i30是用4導管 HDT熱導管直接接觸的設計
在散熱上比起一般同等級的散熱器來的有效率
先來分享外觀
此款i30有支援到2011

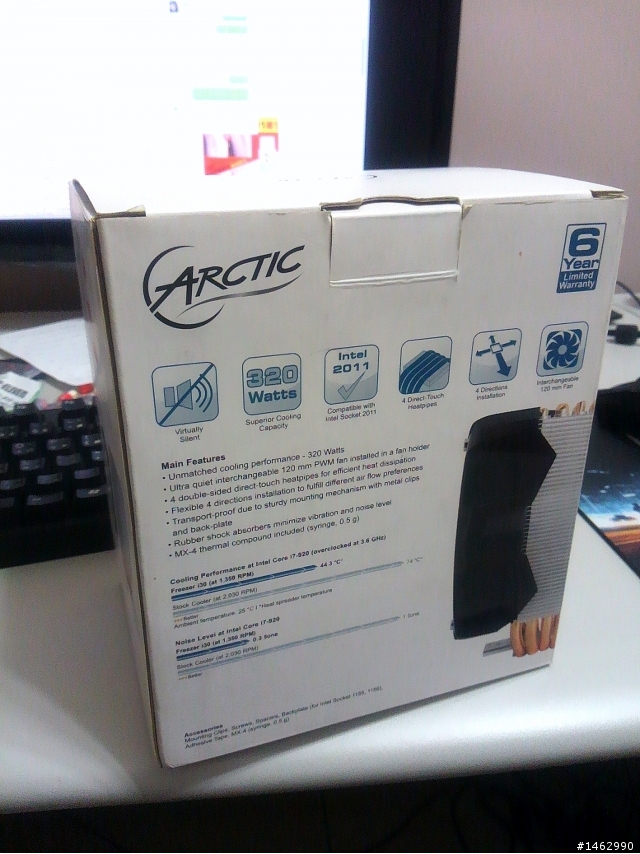

背後資訊
簡單看看就好了
值得注意的是此款散熱所搭載的AC扇是可更換的

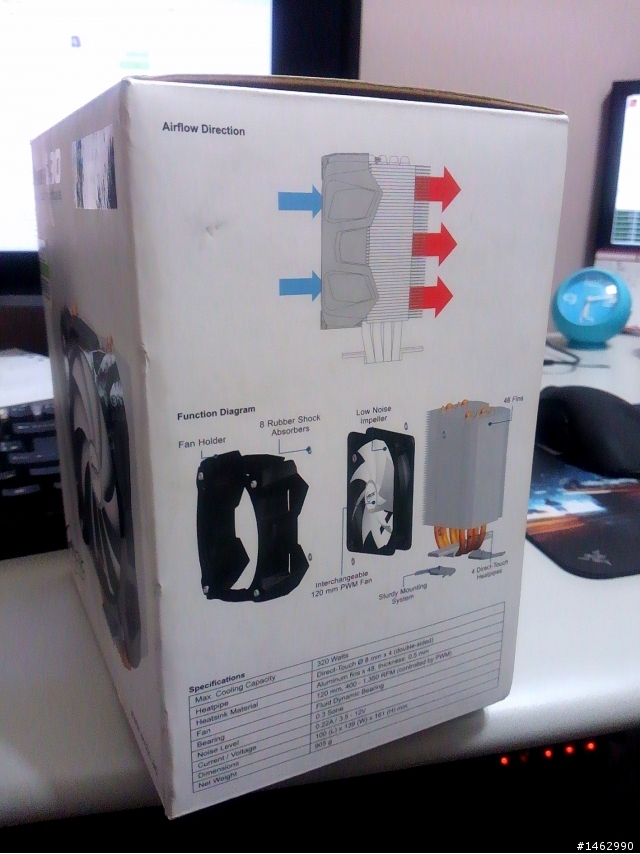

側邊散熱原理以及料件圖

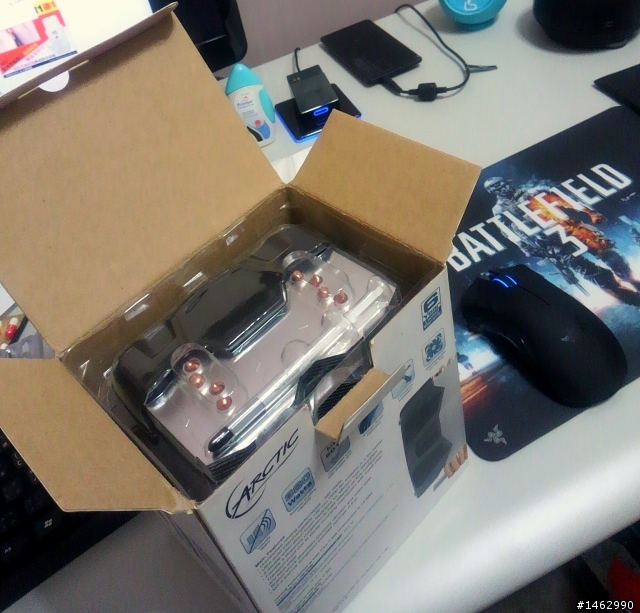

開蓋
基本上是中規中矩 正常的包裝
採用透明塑料殼

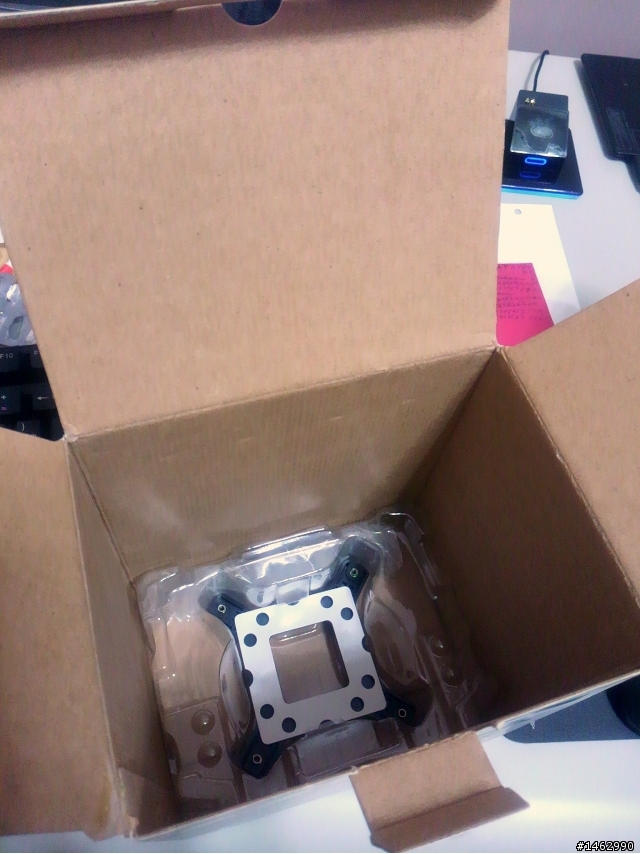

拿出散熱器後底下是零件跟強化背板
粗判應該是塑料材質...

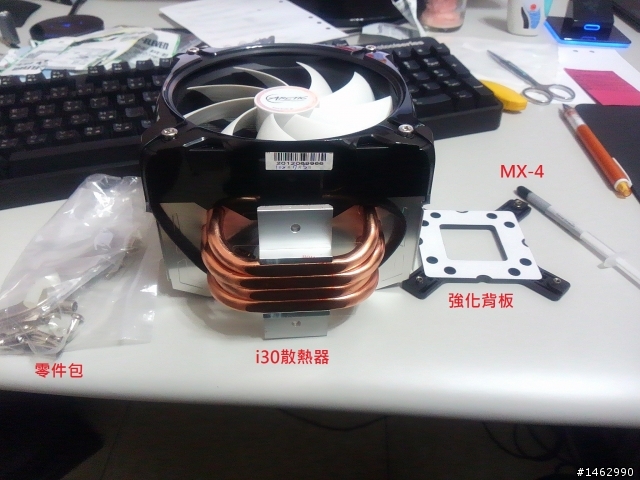

配備一覽
從左到右分別是零件包 . i30散熱器 . 強化背板 . 附贈的MX-4散熱膏

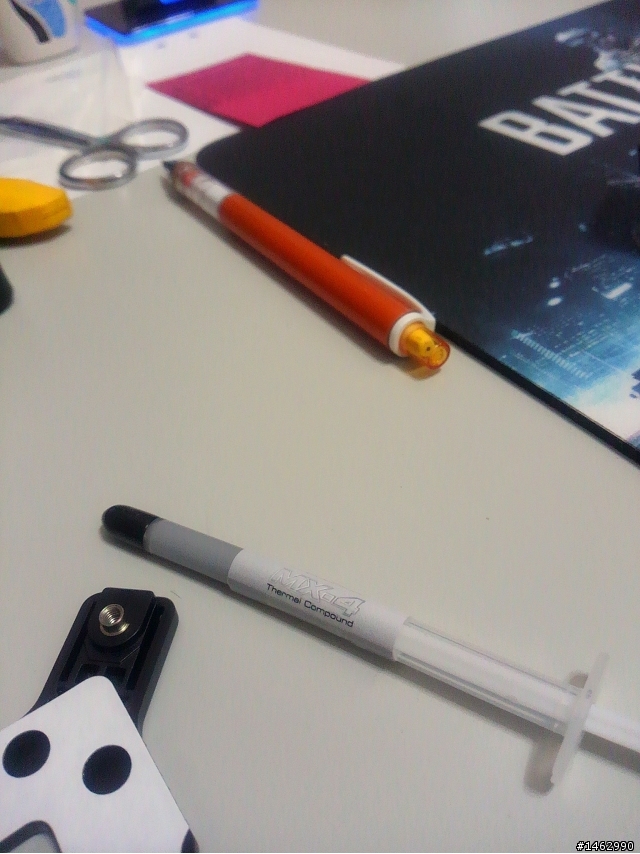

細細一管MX-4
印象之前對MX-4的評價並沒有MX-3來的好
當初剛上市的售價好似也沒有超過MX-3...
準備來拆電腦了

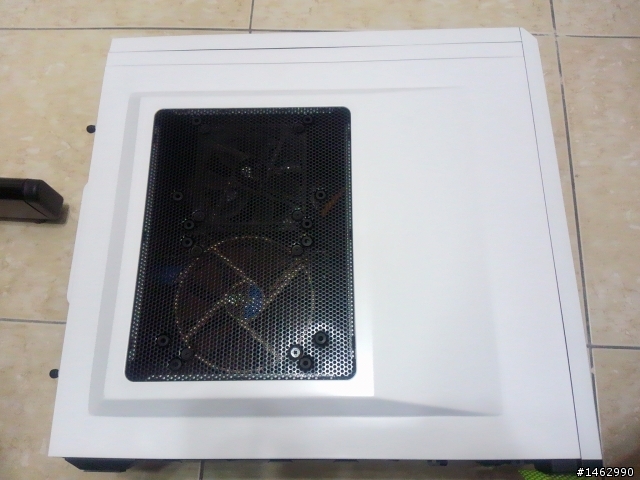

在下的機殼是Corsair 500R

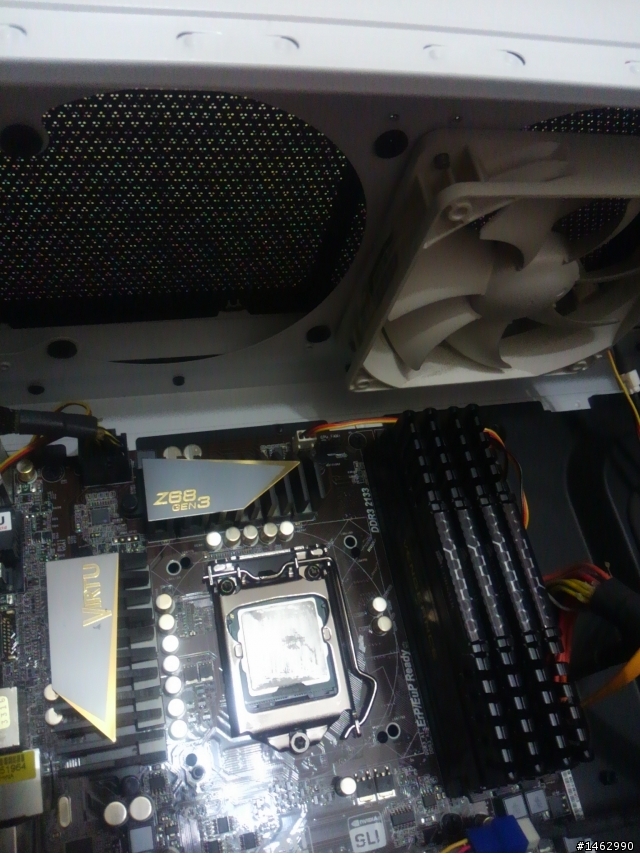

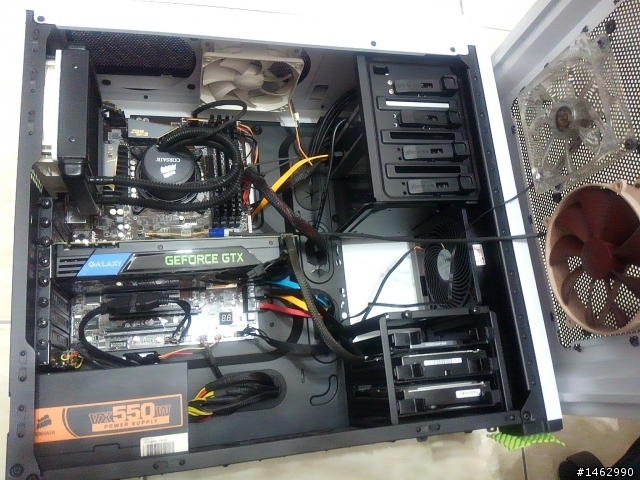

拆開後可見裡面原先的Corsair H50
得先將他拆下來

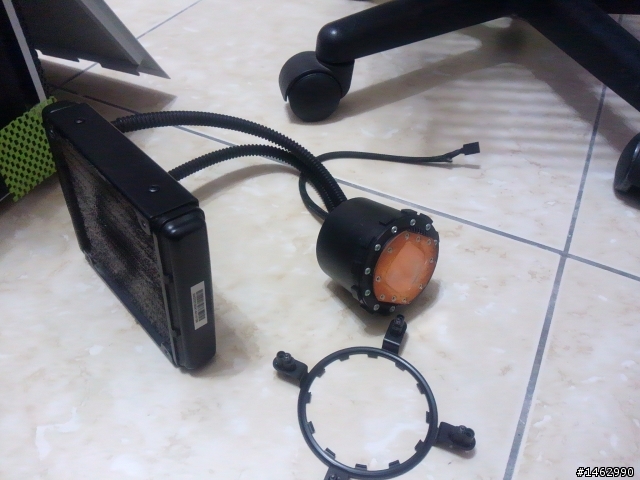

銅底的H50 + 一堆灰塵的冷排
拆除後還要先把CPU拿下來清理乾淨

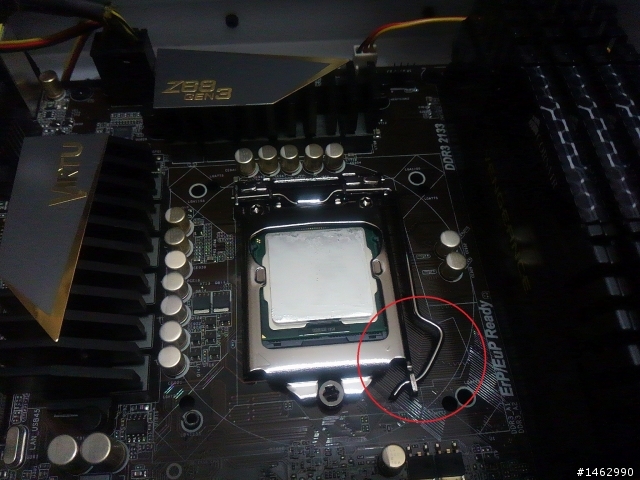

要先把右邊的橫桿向下壓 在往外拉
就可以打開CPU固定蓋了
因為在下的閒來沒事自找麻煩
所以之前H50所搭配的散熱膏是Coollaboratory Liquid Pro 液態金屬

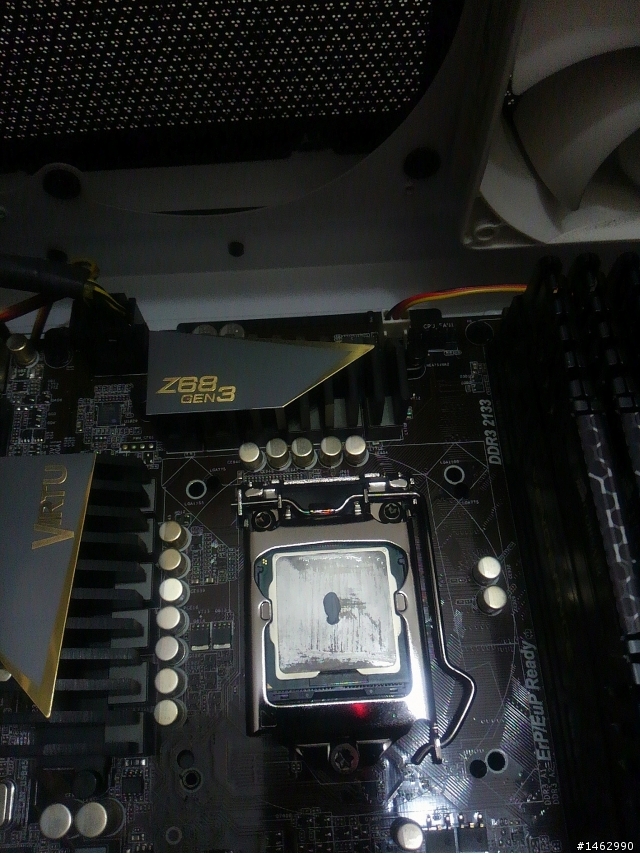

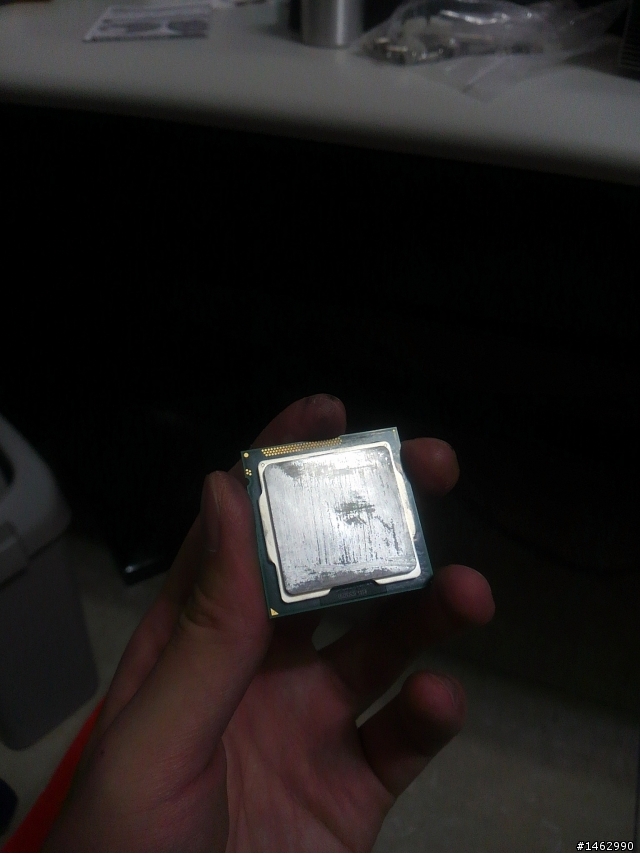

拿下來後就算用 酒精 金屬還原劑 都沒太大用途

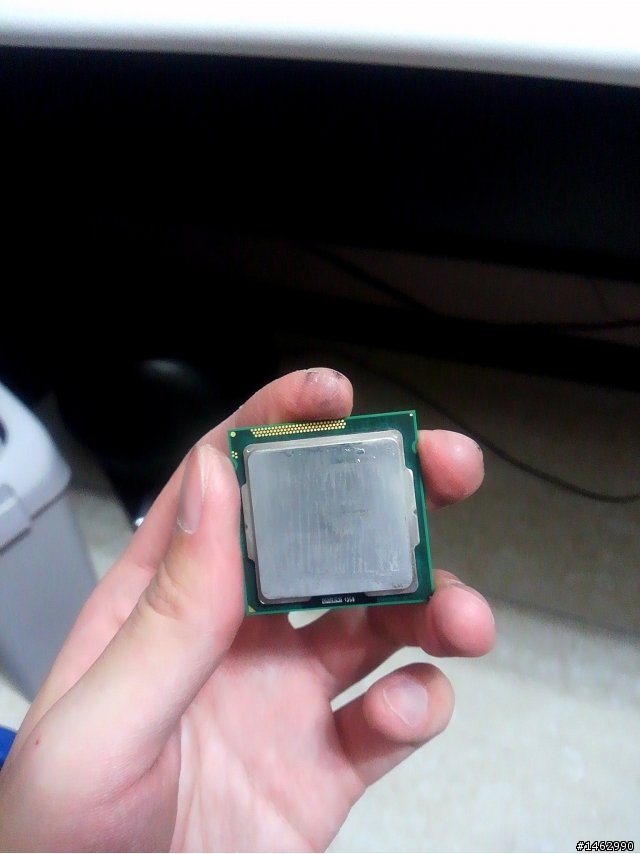

最多就做到這樣啦
反正是金屬 不管它了
擦乾淨後把CPU放回去

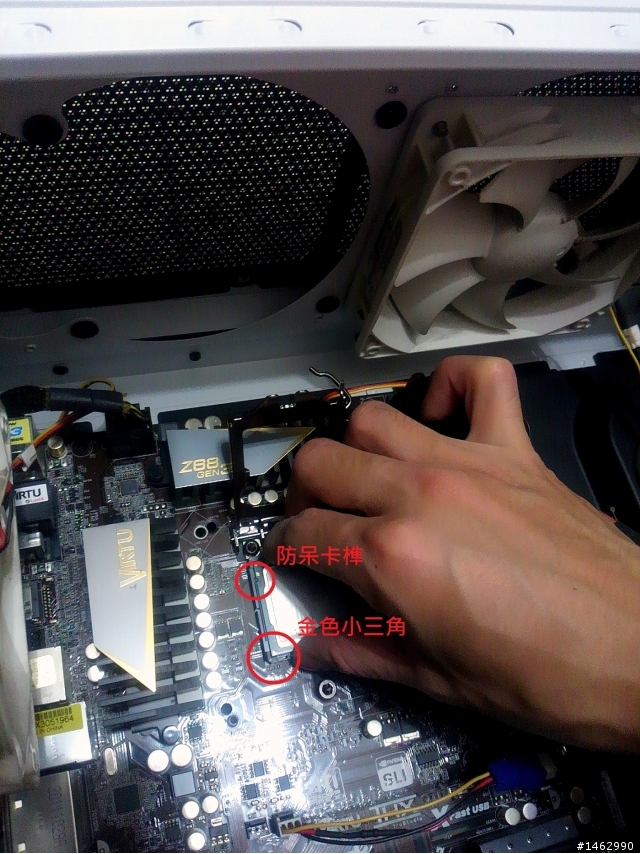

記得CPU的外邊有金色小三角 要對齊腳座的左下方
基本上CPU左右側的上端也有防呆 小心的正放下去就可以了
如果擔心沒卡好 防呆跟金色小三角都確定後稍微用手上下左右輕推一下
不會跑就可以了
在把橫桿向下壓之後往內推進卡榫 就完成CPU的安裝了
接著來看散熱器
有些鄉民朋友們 買了散熱器太興奮偶爾會發生忘記拆下底部膠膜的事情
切記 一定要檢查底部看有沒有膠膜
撕除膠膜就好了嗎~?
不只這樣 還要看是不是有殘膠
殘膠部分要看各家採用的黏膠優劣 不見得全部都會沾黏
用酒精 就清潔溜溜了
(在下比較龜毛一點...同時還用了金屬還原劑擦過
)接著就要來塗抹散熱膏了

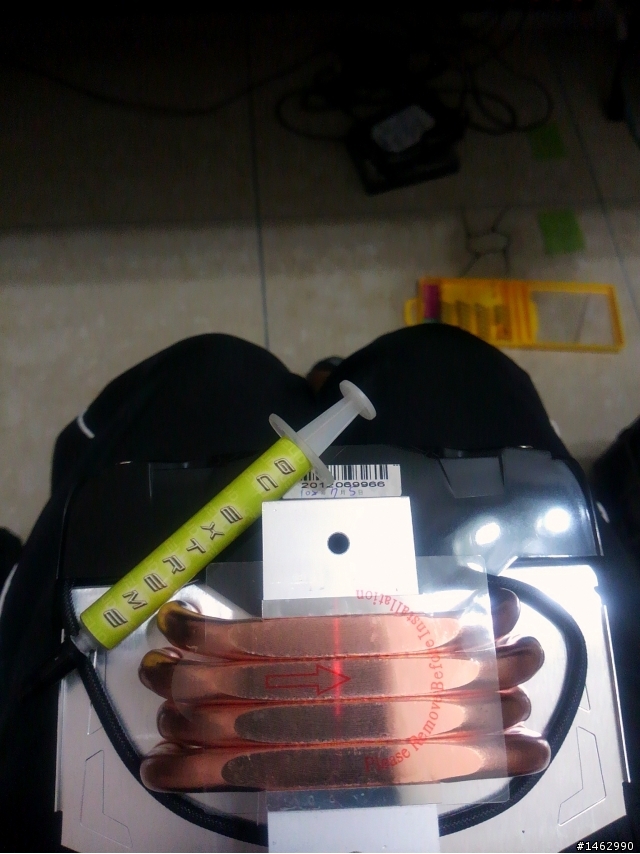

這次沒有使用MX-4

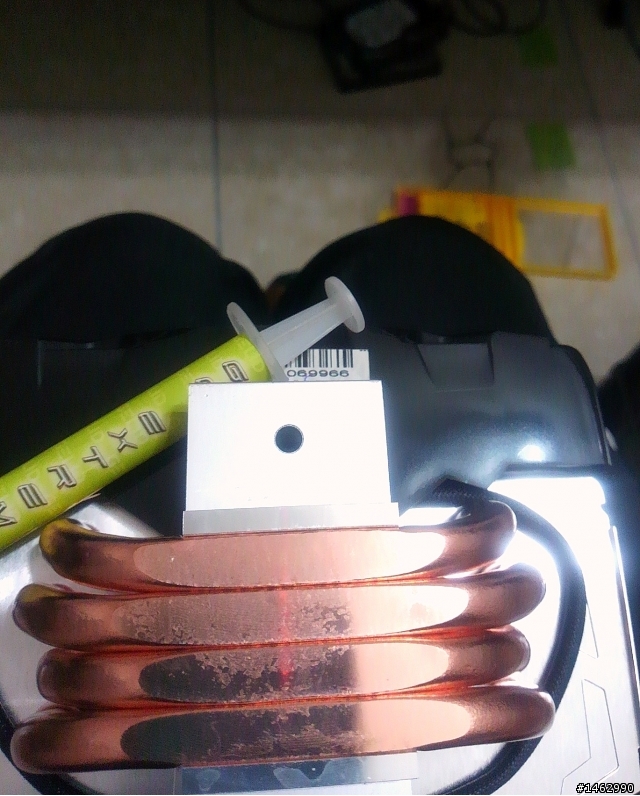

而是使用在下愛好的GC-Extreme

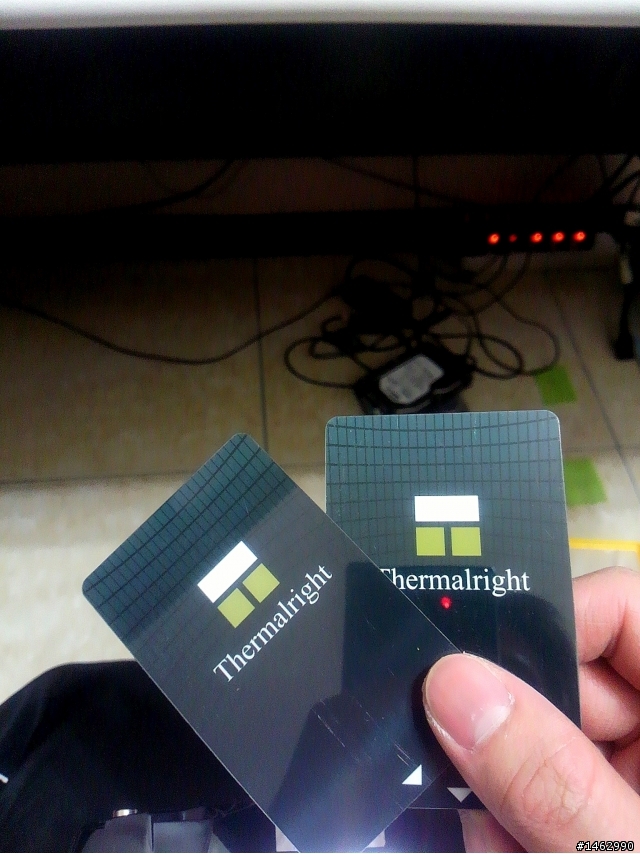

先拿出雙卡.........的其中一張就好了
沒有卡片的朋友可以用任何不容易掉屑的硬板 刮刀來處理皆可

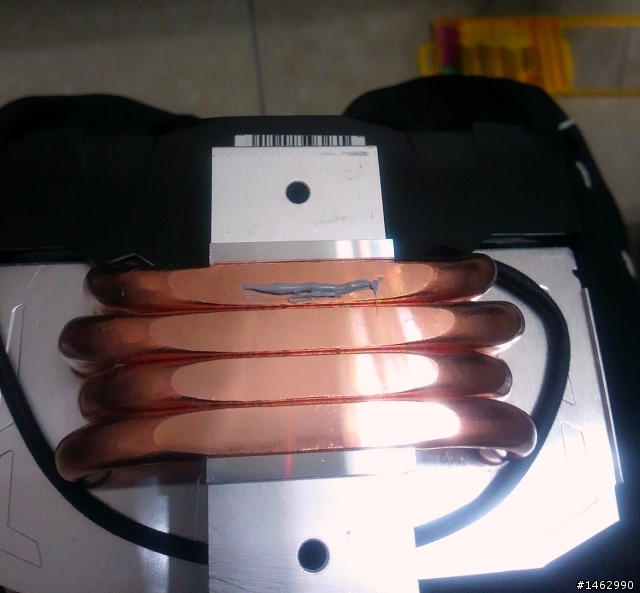

然後在散熱器導管上塗上一橫條散熱膏
至於這個量 如果您是要刮平後直上CPU的話建議可以加多些
若是跟在下一樣刮平填縫後再採用米粒法的朋友 量就不用太多了
(兩者方法都可以 散熱膏沒有絕對正確的塗法 開心就好了

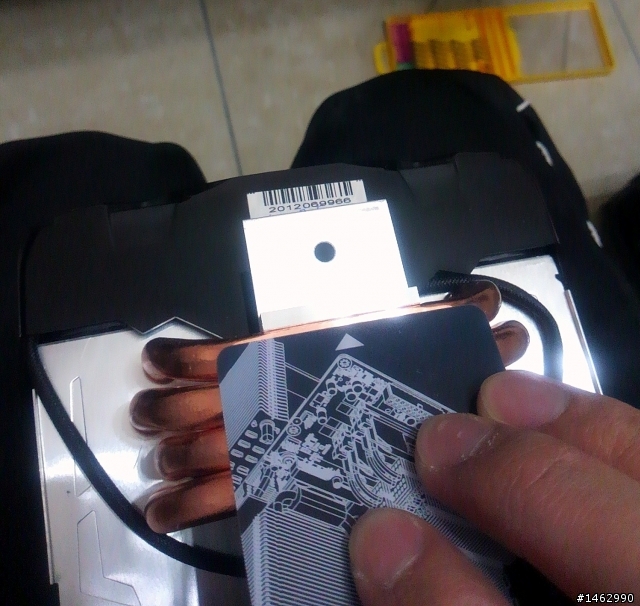

)拿卡片 往下刮平

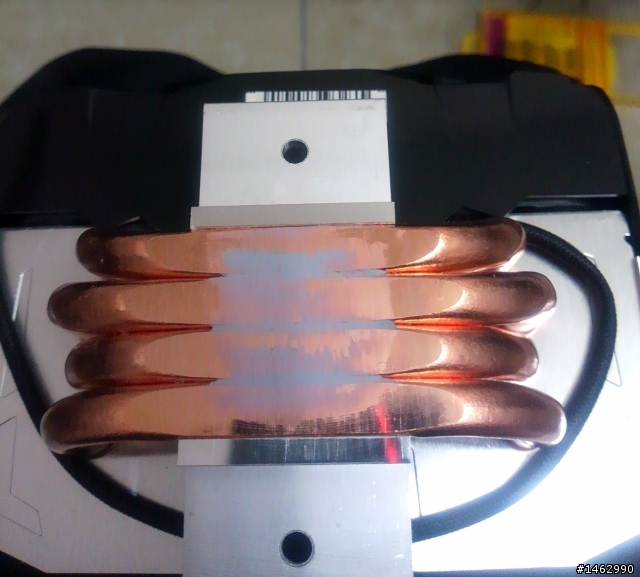

主要看到三個導管縫都有填滿就可以了
若是要直上的朋友也是這樣
只是散熱膏的量要略多一點點 刮起來比較平整
又是一番的酒精 + 金屬還原劑

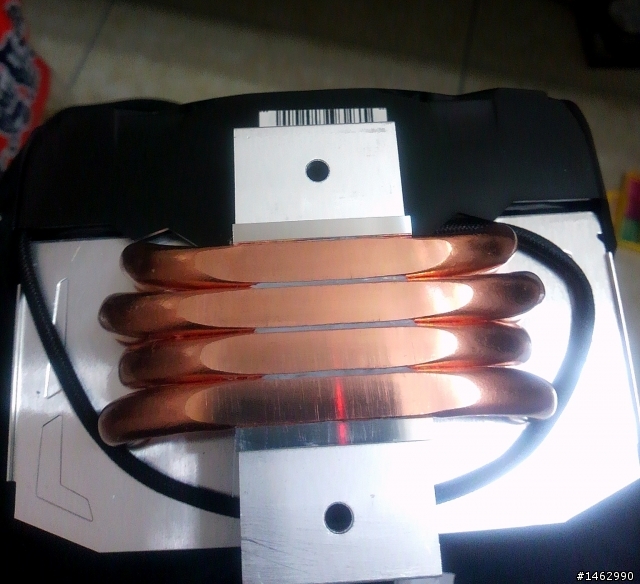

大致上就像這樣子
散熱器處理好之後先放置一旁
再來將CPU點上"米粒"

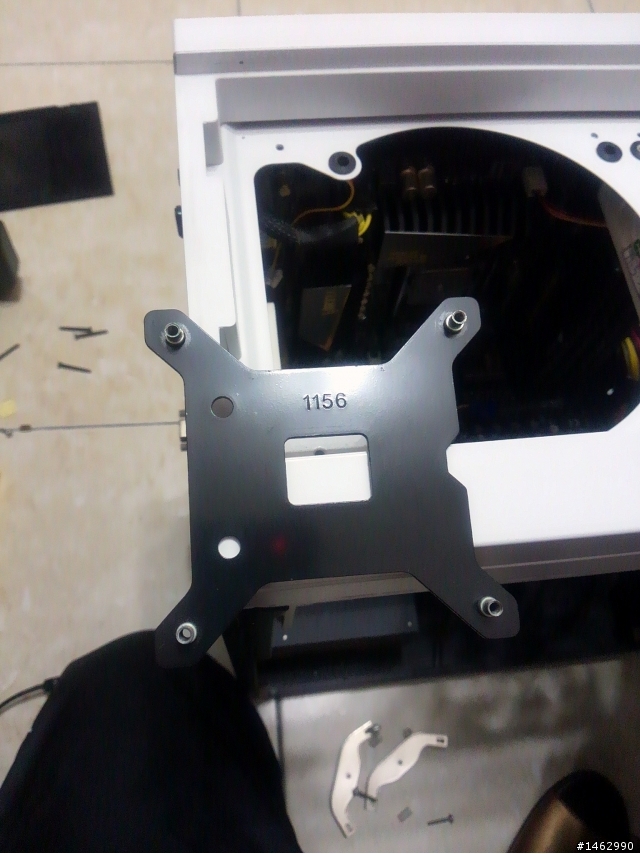

這塊是Thermalright利民的金屬強化背板
不過不合用 所以只好換新的塑料強化背板...

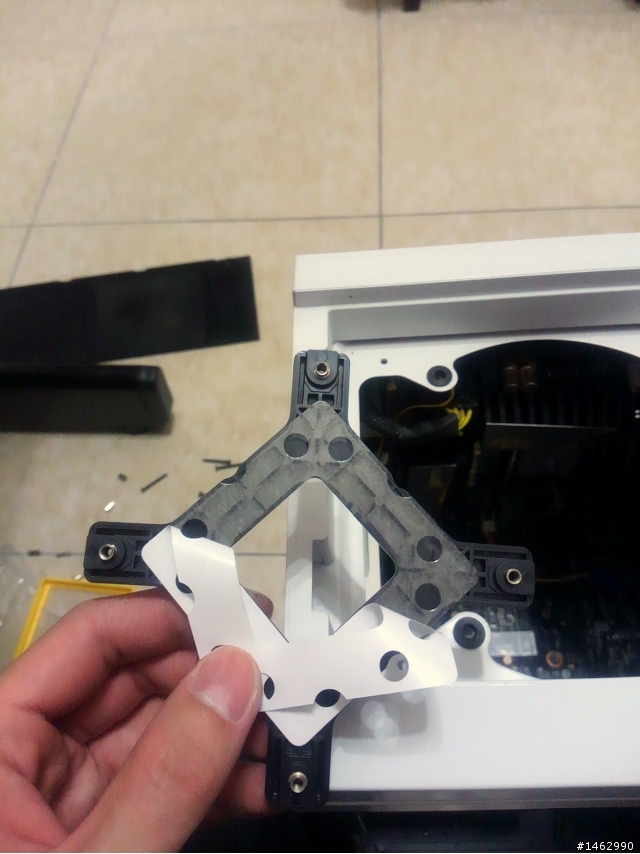

塑料的強化背板後面通常都會有雙面膠
記得亮面紙要撕下來
不然沒黏性的話等一下安裝散熱器就很容易跑掉了

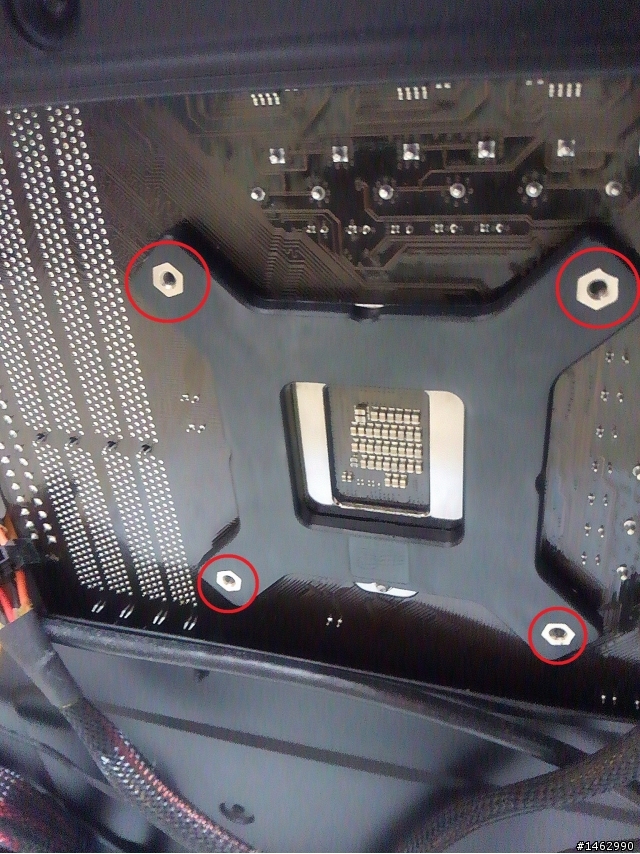

黏上去的樣子就像這樣
四個螺孔要對正主機板上的散熱器安裝孔
之後依照說明書上將螺絲跟固定片鎖好

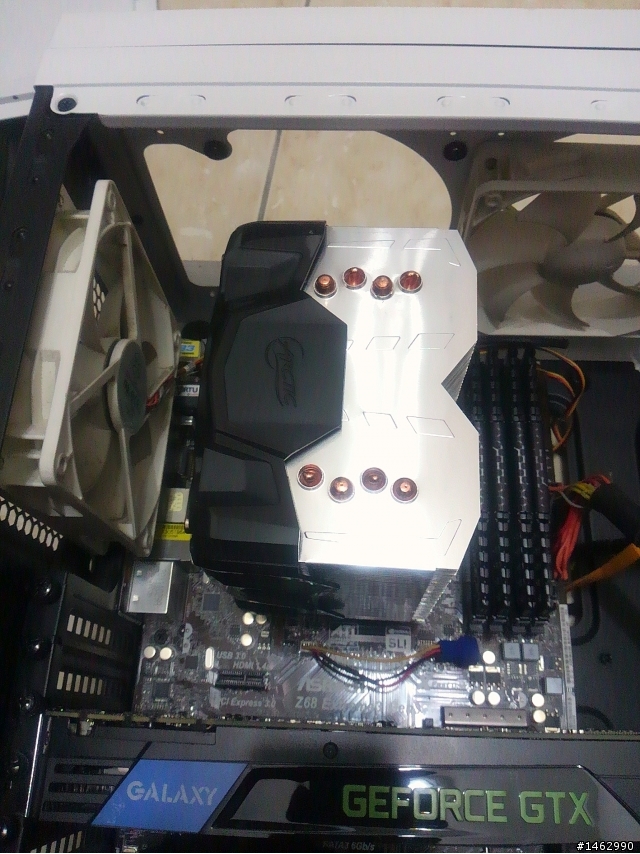

再鎖上散熱器就完成了

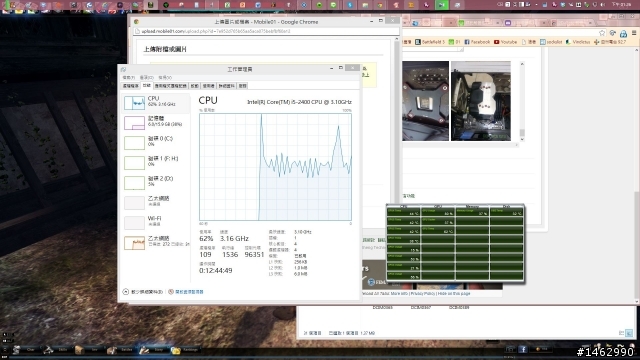

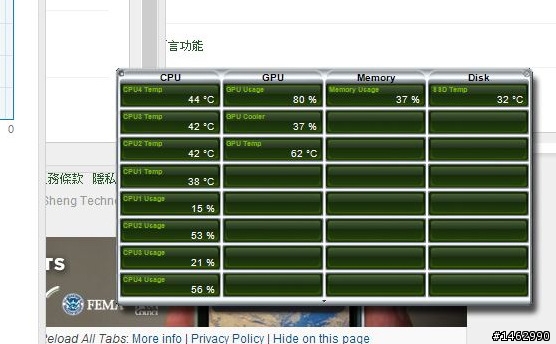

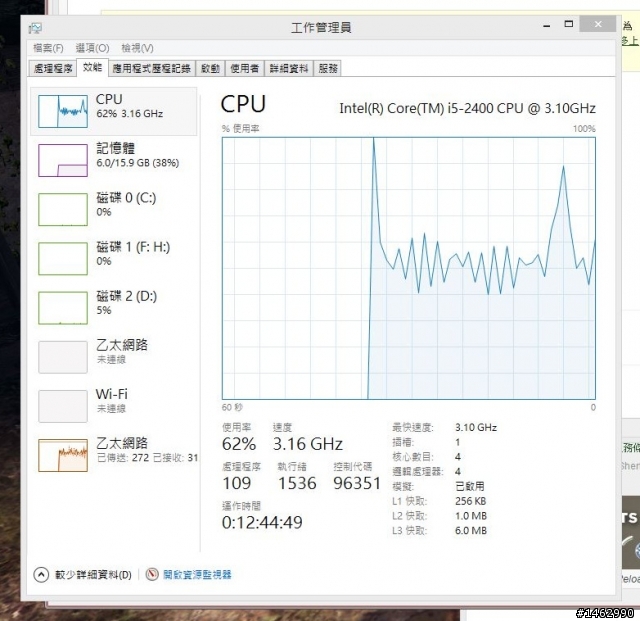

附上目前電腦的溫度狀況
室溫26度
大圖 如果只丟這張想必應該會被鄉民朋友們圍毆......
所以另外放大了兩個重點
