雙風扇低下的散熱效能和噪音實在使人受不了.
開個遊戲(GW2)不到1分鐘熱量已上升到90度以上, 風扇100%全開吵得要命
.所以便想到以水冷降溫, 但顯卡水冷的價格十分不親民
.便決定放手一博試裝CPU水冷.
看了一些開箱文後選定CM Seidon 120M
安裝說明如下(嘗試安裝時沒有拍照
)圖片不多請見諒!

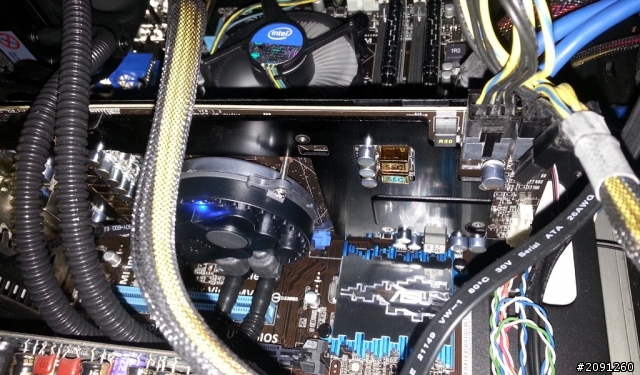

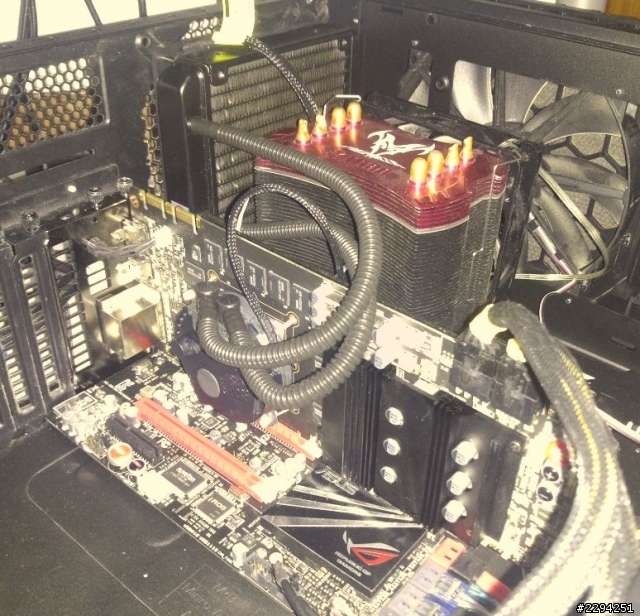

先來張完事後的裸照(上面色塊用於解說)
正題-
先作一些確認 :
1. 把顯卡背面4口螺絲移除, 分開散熱器及風扇電源. 盡量清潔GPU上舊散熱膏.
經觀察散熱器只有(菱形)和GPU有接觸, 記憶體散熱板和GOLDEN SSC是完全以風冷降溫.
GPU散熱器安裝孔間距為四邊同樣53mm,
和Seidon 120M孔距54mm之間差了1mm
2. [機箱]需要確定3個空間, 分別是頂部(紅), 側板-顯卡頂部(黃) 及 顯卡下3個slot(綠)以本人機箱為例 (見圖)
- 頂有風扇當安裝12cm風扇後, 兩扇之間完全沒有間隙
(而散熱排上約有1.5cm凸出, 一定要留意!)
- 側板位置有一個垂直slot ok
- 顯卡(沒了散熱器所以只占1個slot)空間, 下第4slot有sound card
有足夠空間位置後,便到買材料. (HKD)
- CoolerMaster Seidon 120M ~520元

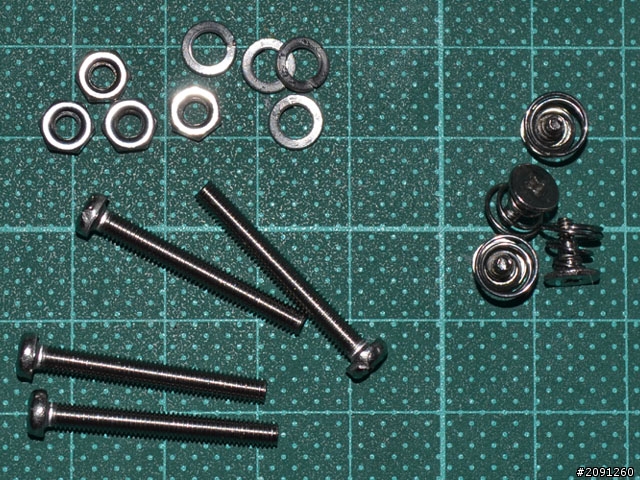

- 4口 M3x25mm螺絲(小圓頭), 4粒 螺絲帽, 4隻 彈弓戒指 右4口是顯卡拆下螺絲 ~小於10元
齊全
齊全? ... 是齊全

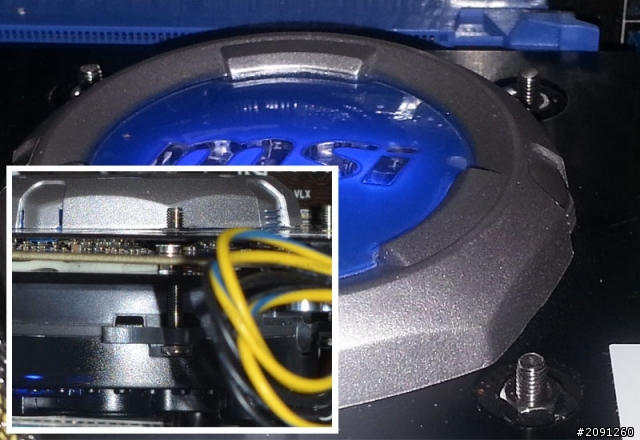

安裝 : 一圖即明
就是GPU塗上1至2cc散熱膏後(塗多了出現悲劇不要怪我沒提)
把4口M3螺絲穿過水冷頭螺絲孔至末後, 再同時穿過顯卡孔後加上戒指和螺絲帽鎖緊
完成!簡單...非常簡單!!!
完成後作了個小小不專業溫測, 基本裸機室溫24度C
測試平台
=====================================
CPU : Intel XEON E1230V2
MB : Asus P8Z77-V LX
RAM : Corsair DDR3-1866 C9 2x4GB
SSD : Corsair Force GT 128GB
PSU : Antec Truepower 650
VGA : MSI HD7870 HAWK
COOLER : CoolerMaster Seidon 120M
CASE : cooler master haf 912 advance
OS：win7 home premium 64 bit
GAME : GW2激戰2
=====================================

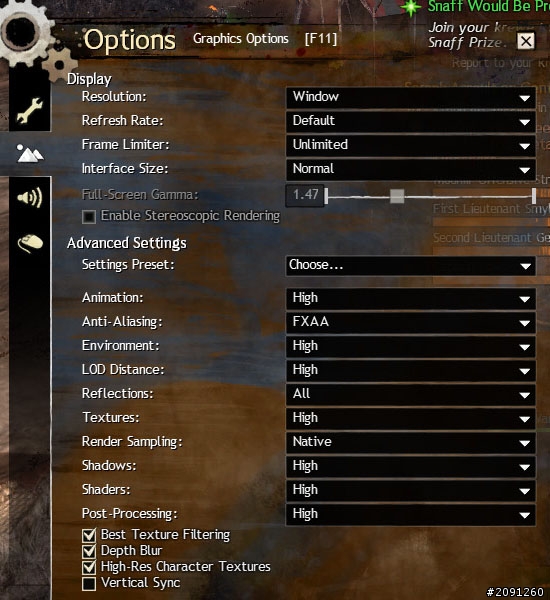

遊戲設定 <見圖>
測溫點 : GOLDEN SSC 及 黑色記憶體散熱板

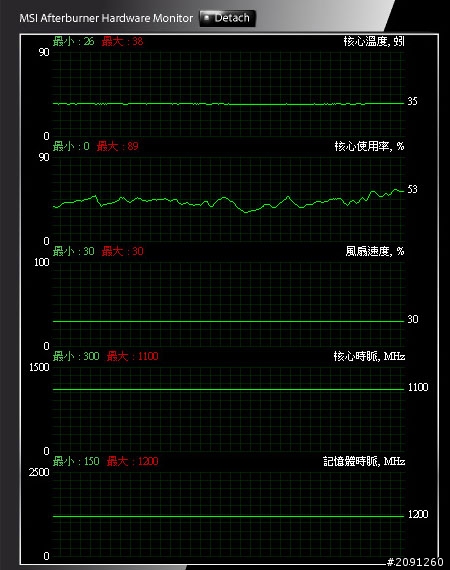

開機後以WINDOWS MODE進行遊戲15分鐘

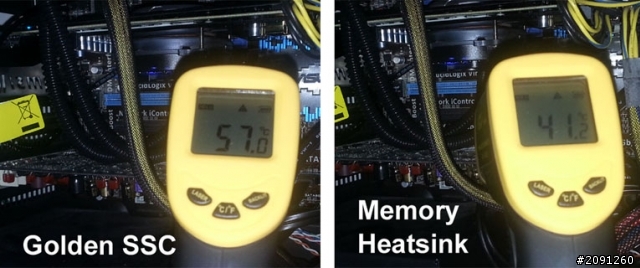

GPU:最高38度C, G.SSC:57度C M.Heatsink:41.2度C

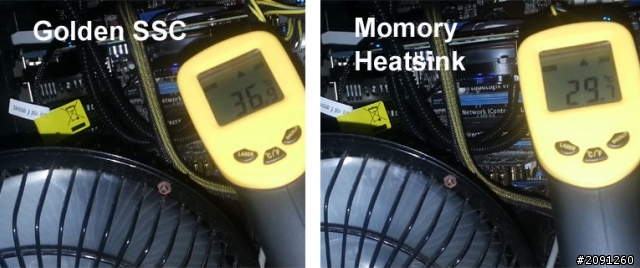

於10分鍾加上風冷(USB小風扇)
G.SSC:36.9度C M.Heatsink:29.7度C

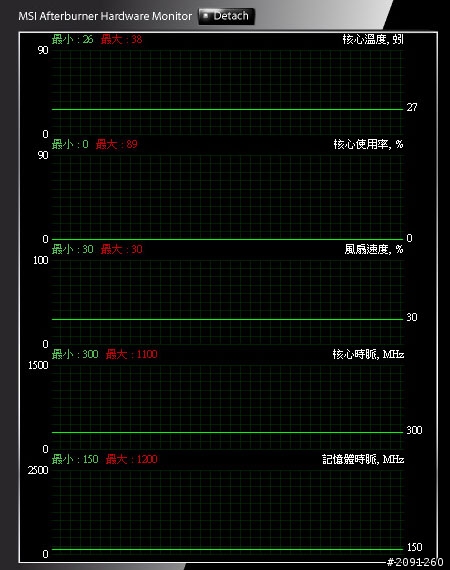

關掉遊戲回復裸機10min後

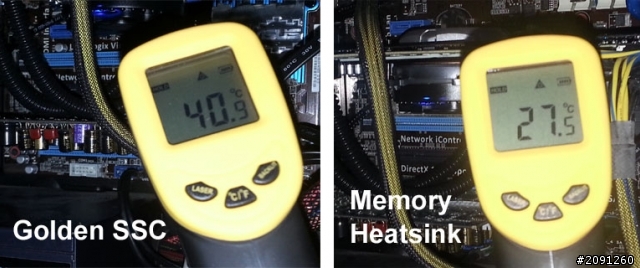

GPU:27度C, G.SSC:40.9度C M.Heatsink:27.5度C
最後於Fullscreen 1980x1080下遊戲15分鐘

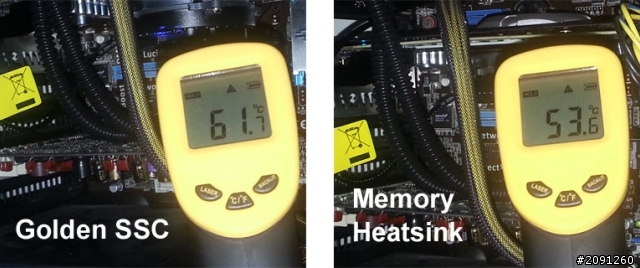

GPU:最高46度C, G.SSC:61.7度C M.Heatsink:53.6度C
註 : 6X度算是安全, 但還是建議於夏季加把PCI SLOT風扇
測試見笑了
總結:
以這點成本下, 溫度減少近50%, 噪音更減80%的成績
此方法本人覺得值得各位MSI HD7000 HAWK卡主一試
GT600系本人沒有,更不能測試下不作評論
感謝耐心閱覽本文
