不好意思,最後的東西我在這篇一起PO上,本來想說太多了,分篇比較好,不過主題不能太相似,我就在這篇,分段給他弄上來了,有興趣的後續就追蹤這篇吧.
以下是我改線的過程.
BLACK ICE GTX360 + SCYTHE 靜颱風1850轉＊3
靜颱風特寫.
註：到處都缺貨真是有夠搶手的,轉速1850轉聲音大了點,不過有接轉速控制器所以還好.
日本知名大廠SERVO的風扇,此風扇比較貴的原因就是這邊,不過如果沒記錯的話被NIDEC併購了
所以他上面寫NIDEC SERVO.
品名： Gentle Typhoon
型號： D1225C12BAP-15
電壓： DC12V
電流： 0.083A
轉速： 1850轉
噪音： 28dBA
軸承： DOUBLE BALL BEARING
以上為包裝上的數據
讓我好奇的是電壓: DC12V,電流:0.083A.有沒有搞錯12*0.083=0.996(W)
12公分風扇1850轉,耗電才0.996W.強~~~
風扇背後也來一張特寫
這張圖可以看出她葉片設計不一樣了,跟貓頭鷹風扇一樣有鋸齒狀的設計,應該對增加風跟減少噪音有幫助.
因為所用的機殼為800D,機殼後方的風扇要拉到最前方的控制器上,我想沒幾家風扇有做那麼長的線吧,市面上買延長線有30公分的,在更長的很少見了,而且用延長線又醜,所以只能...............加長了
以下為冷排+風扇+工具的圖
開工了,原本大概長度30公分,三個風扇,最長的就改到80公分以上了（因為還有走一小下線）
包好線的樣子
三個都包好了,跟沒包差好多喔.
再來是機殼後方的方扇,改成用保銳14CM藍光,線也是太短,還是得加長
風扇跟他的配件,圖中右方黑色的盒子為風扇轉速控制器跟燈光控制器
風扇的LED
風扇的控制器
原本線有穿衣服,當然是要給他脫掉換新衣
穿上新衣的樣子
這是控制器原本的樣子,沒包覆
他附的線也太長,當然要改短
修改完成
以上的改線部分比較簡單, 就輕輕帶過
再來就要改電源供應器的線,難度比較高,以下就奉上圖跟說明
電源工具跟材料大合照
待會重點的主角跟工具（如果想改的話,又怕保固問題,挑全模組的電源,送修就送本體應該就沒問題了吧.如果送修要線的話那就打人了)
先把皮給扒開了
工具

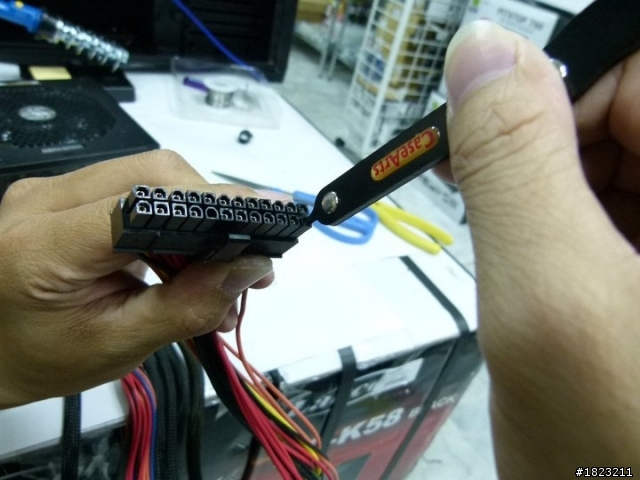

塞到電源接頭裡
然後用手往下來,一定要確定上一步有將工具塞到底喔,往下來的時候還是有點緊,是正常的.因為看不到工具是否塞到底,所以這個部分要靠感覺了,如果沒塞到底用蠻力拉,裡面的端子就會變形了或者斷掉.建議拿沒用的頭先試試看.
再來說明端子跟工具的關係,以下是端子的樣子,左右兩邊有翹翹的地方,以下我姑且叫它翅膀,端子塞到塑膠的接頭中,就是翅膀卡住接頭,所以想要退出來,就需要將翅膀收回.請繼續往下看.
這張就很明顯了,端子跟工具的關係.
再來要將帶端子的線套上編織套管（市面上有一編,兩編,三編的,編數少比較容易看到線,這邊所用的是4編的),由於端子有翅膀,所以用膠帶將它貼著才可以穿,不然翅膀就會卡到編織套管
然後塞回接頭去.在改的時候,請勿在精神不好的時候做, 接錯可就.....
我的作法是,退1個PIN穿好編織套管,塞到接頭,在退下一個PIN,這樣位置就不會錯了,如果要一次全退就請先做好記號吧.
此張是改好的樣子.
再來是顯示卡的電源
改好的樣子
再來兩張圖放一起做比較,改前跟改後
另外說明一下,SATA電源線800D其實有附,不過距離還是有差一點,顏色也不對,所以最好的方式還是DIY,在接刺破型SATA電源接頭時,最簡單方式就是拿一個SATA的電源接頭做一對一的比對再來接,這要就不會出錯了,當然還是那句話,請勿在精神不好的時候做, 接錯可就.....
如果有機會的話在弄一個更清楚的製作方式.
全部接好的樣子
接下來適所用的面板控制器

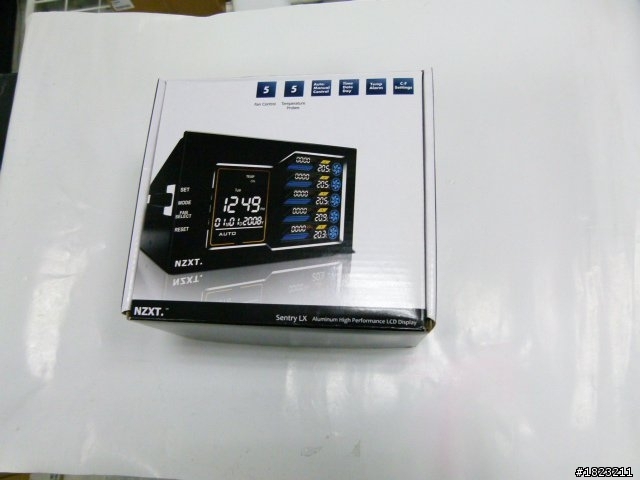

面板控制器本體跟它的配件

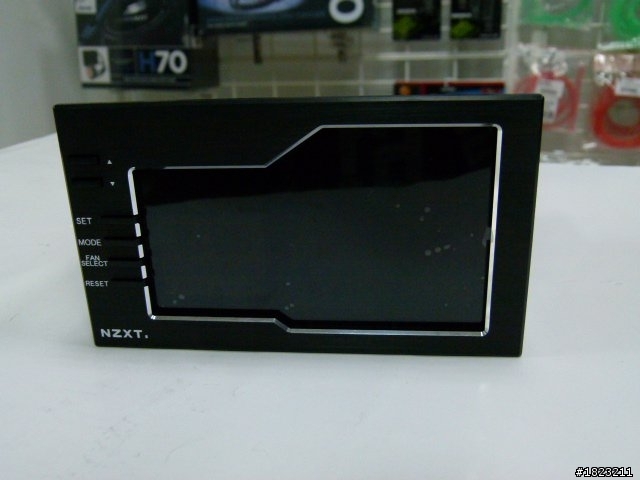

面板控制器特寫
面板控制器背後亂亂的線
看到這堆線就有點頭暈,面板控制器後面的線都是一堆線,有電源線,側溫線,風扇線.整線真的是相當的麻煩啊 .
一樣給他剪一剪包一包
看起來有比較好一點了吧
以上為改線部分
其它會用回覆的陸續補齊,謝謝收看
未完~~~~
