待會用到的東西大合照
主機板
主機板型號
南北橋跟MOS加強散熱的散熱片
鰭片穿過PCI外露,利用機殼外的冷空氣幫忙散熱 .
北橋上的水冷頭
北橋上的水冷頭(三分接頭)特寫,此水冷頭的出水接頭是不能拆的,非常可惜,對於想改的人,是很麻煩的一件事情,原本只想改成4分接頭可以跟技嘉水冷組作配合,結果水冷頭上的出水接頭做死的,不能直接改成4分,想用3轉4的出水接頭,加強散熱的散熱片又太近,用一小節水管拉出來一點是可以接,可是很醜.真不知道該說什麼,雖然我要換掉它,可是我還是忍不注要幫想改的人抱怨一下.
接下來是要拆加強散熱的散熱片,用4根螺絲固定的,卸下即可將它拆取下來
拆下來的樣子
來一張特寫,不過這是錯誤的示範,散熱膏沒塗好
少掉龐然大物的感覺
接下來先把原本的螺絲鎖回去,沒辦法,我太脫線了,不鎖上去掉了就好笑了.
在來看主機板後面中間為螺絲鎖住,待會會從正面鬆開,其他為白色PUSH PIN也是要一一解下的.
解白色PUSH PIN
正面鬆開螺絲
然後就可以將他拿下來了
拿下來的樣子
這個地方還有一個
一樣從背後將PUSH PIN 解下
整個拆卸下來,北橋上有散熱膏
清除好的樣子
全部拆下來的零件
水冷頭的包裝
水冷頭內外盒
水冷頭跟他的配件
幫MOS剪好適合的大小的墊片
幫另一邊也貼上
這邊還有一個
也幫 貼貼好

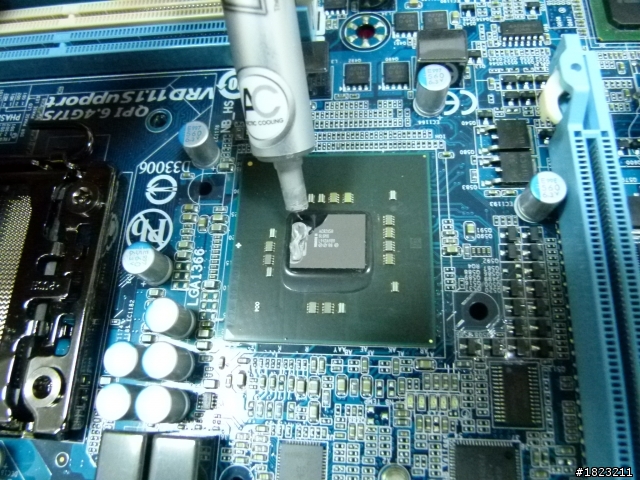

北橋上散熱膏(MX-3)
如果有用刮刀,平放比較好塗
平放拉過去,習慣用刮刀塗滿,中間再點一點
下面的也塗上
整個塗滿
放上水冷頭
背後所上螺絲
這邊也有螺絲鎖上
撕開MOS墊片的保護片
放上MOS水冷頭,且鎖好
北橋水冷頭鎖好的樣子
鎖上4分快速接頭,先看一下感覺
以上是北橋的部份.
其他的隨後補上.謝謝.
