ASUS 6870碰上GELID ICY VISION REV.2版

雖然天氣變冷了，但6870的火氣依然很大,聲音也是暴吵....
ASUS 6870碰上GELID ICY VISION REV.2版

GELID ICY VISION REV.2版
ASUS 6870碰上GELID ICY VISION REV.2版

原廠散熱器 V.S. GELID ICY VISION REV.2版之一
ASUS 6870碰上GELID ICY VISION REV.2版

原廠散熱器 V.S. GELID ICY VISION REV.2版之二
ASUS 6870碰上GELID ICY VISION REV.2版

散熱器與6870即將道別
ASUS 6870碰上GELID ICY VISION REV.2版

供電模組近照

晶片間的零件(應該是電容吧)高度高於晶片，也就是說待會重新貼散熱片時會遇到這個麻煩人物，必須設法閃過他
ASUS 6870碰上GELID ICY VISION REV.2版

剛好GELID ICY裡面有附類似拱門的散熱片，距離剛好可以貼在晶片上，又可以繞過剛提的那位麻煩人物
ASUS 6870碰上GELID ICY VISION REV.2版

貼了兩片上去，也可以看到要裝第三片的位置
ASUS 6870碰上GELID ICY VISION REV.2版

拱門散熱片再度特寫

終於解決了供電模組的散熱問題
ASUS 6870碰上GELID ICY VISION REV.2版

貼上了散熱片後，接下來就是GPU的部分了
ASUS 6870碰上GELID ICY VISION REV.2版

完成圖三連拍之1

完成圖三連拍之2

完成圖三連拍之3

改裝GELID ICY VISION REV.2版之後待機的溫度 ,34
ASUS 6870碰上GELID ICY VISION REV.2版

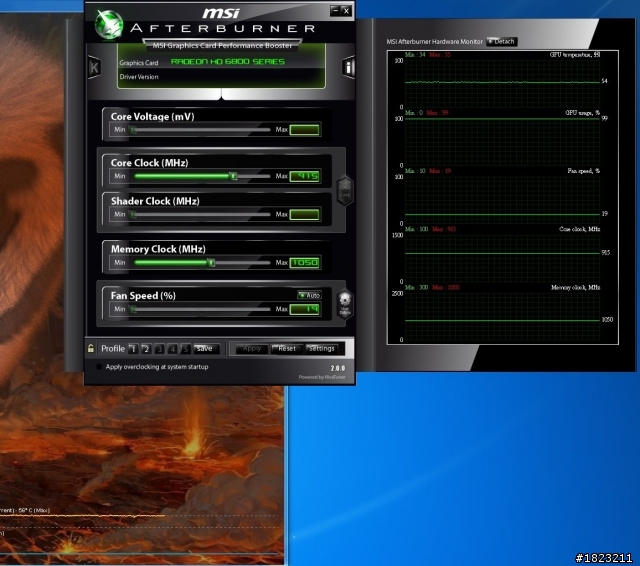

改裝GELID ICY VISION REV.2版之後全速的溫度,54
ASUS 6870碰上GELID ICY VISION REV.2版

朋友說他原先的待機溫度是45度，全速的溫度有85度。
幫上這款顯卡散熱器之後，令沒想到此款散熱有如此效果…

-------原廠----->改裝後--------原廠------>改裝後
待機：45度 ---->34度，全速：85度 --->54度

寫此篇也是想說此張卡又熱又太吵,改裝後,MOS跟旁邊的電容的關係又很尷尬,想找到可相容的可不容易吧,
剛好GELID ICY VISION REV.2版特殊拱門散熱片解決了問題.算是不錯的選擇.

溫度部分的圖片為朋友贊助，數量有限，僅供各位看倌參考。
今天節目到此結束，感謝各位收看！
