Part I請點我
嘿! 小弟又來班門弄斧了
今天要介紹啥了??
就是小弟利用閒暇之餘作的顯示卡水冷頭啦
不多說
來看一下他長啥樣子
裝上顯示卡的樣子,苦主是ATI5670
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-febbacbb3324bef697569e390fb27700.jpg)

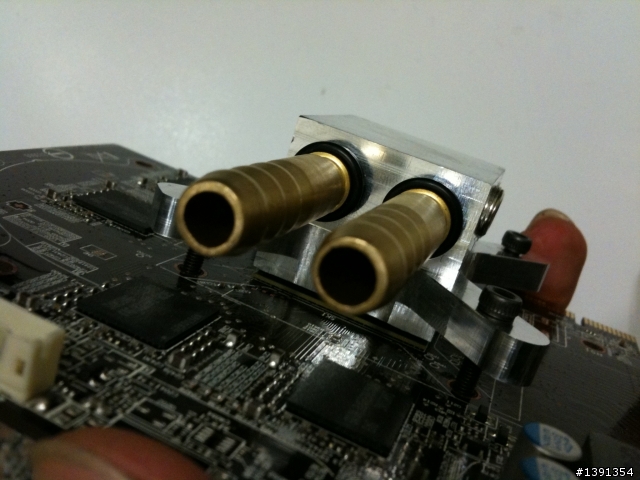

上面來一張
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-c6d1ab3d7a786c48c5c270683d0178f2.jpg)
側面再來一張
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-b29f8bfea9d1905fcc985b87717783c1.jpg)
換個角度吧
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-be8d60f28b191ae944dea4eed15078d6.jpg)

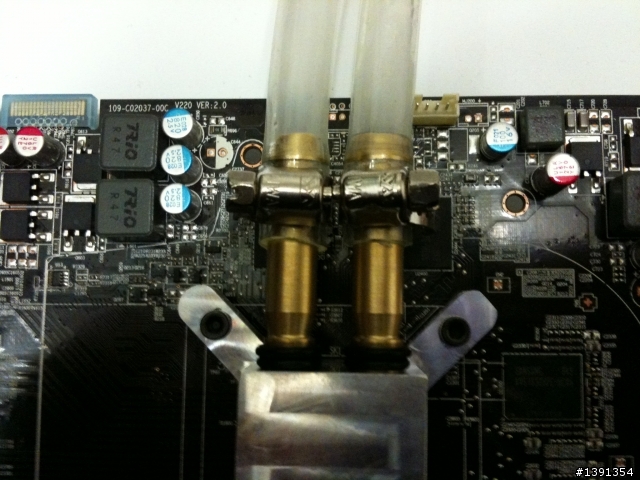

上管路了
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-47c314adc5dce7910261c6757e463aa4.jpg)

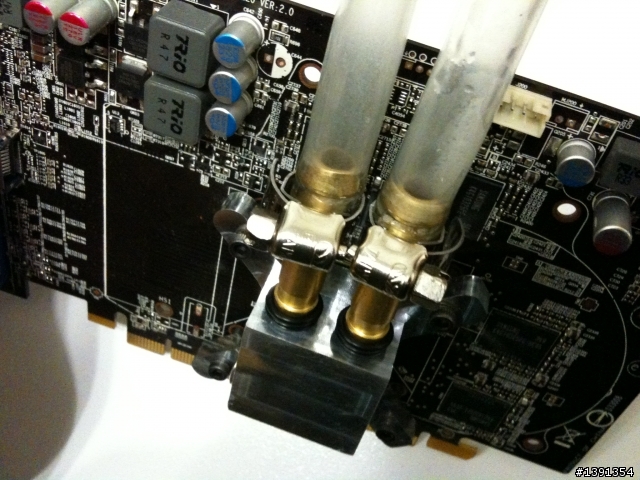

上面再來一張
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-252feba1afd49e45199b7c1ea5622712.jpg)
接下來,先說明這機殼是SG02-F
他已經被小弟我安插在很小的空間內
所以要拍全機照有點小困難
所以只好從後面來(怪怪的)
上機後
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-2b141fdd61d8398adcabcc21f44187c8.jpg)
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-514d0161addbb27e4cabdb904bdd3e0f.jpg)
換個角度再來
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-d7e7396f44a7ee8affcf1d7546008adc.jpg)
先來張甜甜圈看看
62度(室溫30度)
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-8efb27f9738de5ff022cd6f16d14d59b.jpg)
在補張整機待機溫度
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-6d03962c6ca2ae7d337d28b42e19938c.jpg)
話說燒甜甜圈的溫度來到62度
似乎跟小弟我在冬天室溫20度時所測試的結果還要低耶
=========6/10更新=========================
今天下班後又把水冷頭拔了下來
重新上了一次散熱膏
結果差距相當大
甜甜圈一顆 48度穩定 (室溫30度)
![[DIY]省錢大作戰Part II 顯示卡水冷頭也來了](http://attach.mobile01.com/attach/201006/mobile01-c1ded2e6aa7b4be03850605792f2047e.jpg)
看樣子是有將水冷的效果發揮出來
話說這篇文還真冷清
希望有任何問題歡迎討論指教
會直接上純銅的。
