[分享]cuplex kryos NEXT VARIO with VISION 2011/2011-3/2066, nickel/.925 silver CPU水冷頭

市面上CPU水冷頭的種類和規格非常多，如何從眾多水冷頭當中選擇一個性能卓越的產品呢? 仔細觀察發現用料和設計是兩個可供比較的重點。在此之前選用的是EKWB的量子系列，但是性能始終差強人意不好不壞，因此在重設系統的時候特別注意CPU水冷頭的用料和設計這兩點。在眾家產品中相中了Aquacomputer的這款cuplex kryos NEXT VARIO with VISION 2011/2011-3/2066, nickel/.925 silver，型號超長也揭露了產品關於設計和用料的資訊。從名稱標示顯示了在cuplex kryos NEXT這個系列中的底座用料有銅、鍍鎳銅或 .925 純銀三種，在設計上則有獨門的VARIO可變幾何系統。

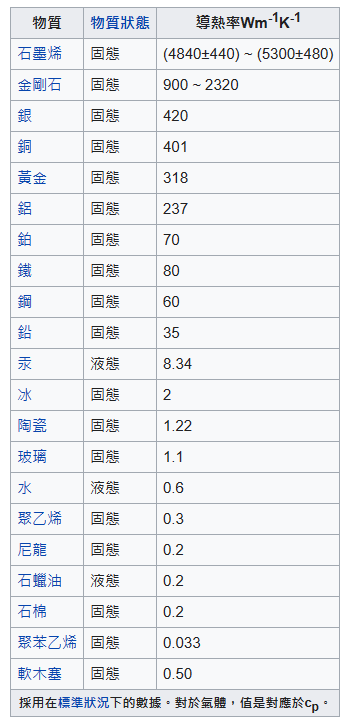

關於用料我們先看看大自然物質的導熱率 :


由上表可知銀的導熱率是金屬中的首位，而坊間將銀用作CPU水冷頭底座的只有A家，畢竟是純銀的材質，無可避免的價格比其他各家旗艦等級的產品略為高貴一點，由於實在好奇材質對於散熱效率的影響，考慮再三之後還是忍痛給它敗下去。再來看看設計。我們知道每一顆CPU的ISH都不相同，或有些微偏移、凹陷或凸出，也就是即使當你安裝了CPU水冷頭，水冷頭底部平面如果未能完全服貼於ISH表面的話，無庸置疑的那也將會大大的影響散熱效果，Aquacomputer宣稱能夠解決這個幾乎無解的問題，那就是使用了VARIO可變幾何系統。透由四顆螺絲的微調你可以改變水冷頭底座的幾何形狀，用以服貼ISH達到最大的熱傳遞效率。

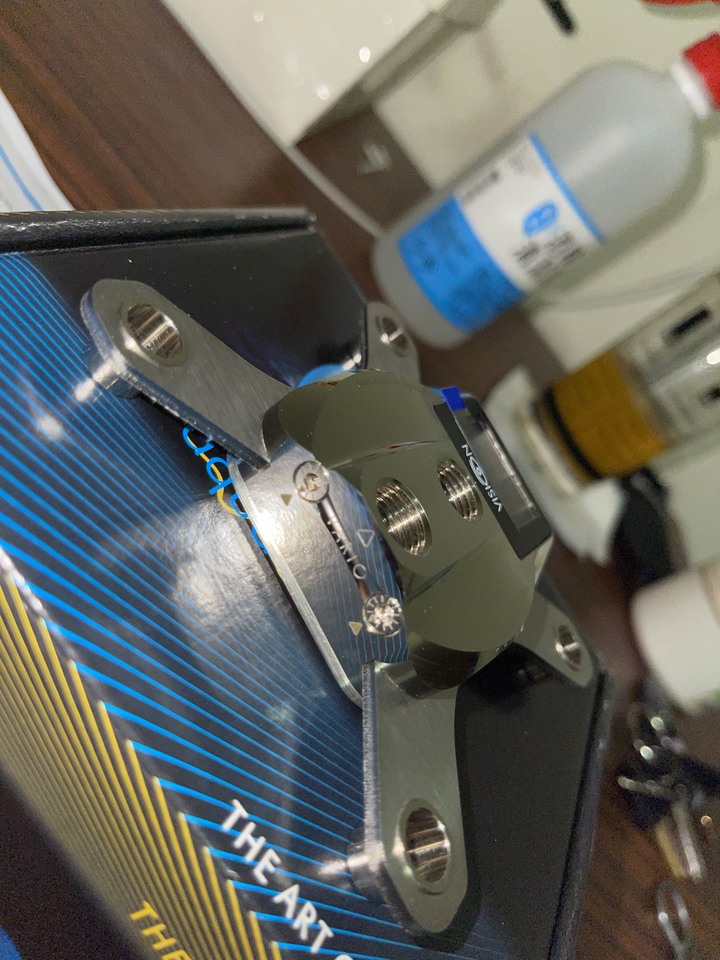

由上圖中可以看到上座側面VARIO字樣左右有兩顆內六角螺絲，正反轉90度的兩個側面還有另外兩顆螺絲(調整螺絲位置依水冷頭型號而有所不同)，這四顆螺絲就是用來調整底座幾何的。調整螺絲的旋轉角度是360°，螺絲孔周圍畫有刻度與三角標記，隨時可以手動恢復原廠設定。


我們透由剖面圖來理解看看VARIO系統如何運作的，可以看到調整螺絲的末端是漸縮的形狀，當螺絲旋入時末端直徑改變讓底座平面產生位移，當調整螺絲旋出時亦然，根據系統溫度偵測來確定是否貼合到ISH的最熱點，這樣的調整需要不斷的測試累積數據，找出CPU ISH的最佳匹配位置。
Ａ家產品還有一個特點就是產品間的橫向聯繫，每個不同功能的周邊都可以互相交換／接收訊號做為控制源，這顆水冷頭整合了「VISION」這個硬體監理系統，本身具有微控制器板和OLED顯示幕，用於數據的可視化。「VISION」本身集成了多組水溫感測器- 流量感測器連接器，也可用作警報輸出或USB 介面，螢幕資訊內定有二十種不同配置。

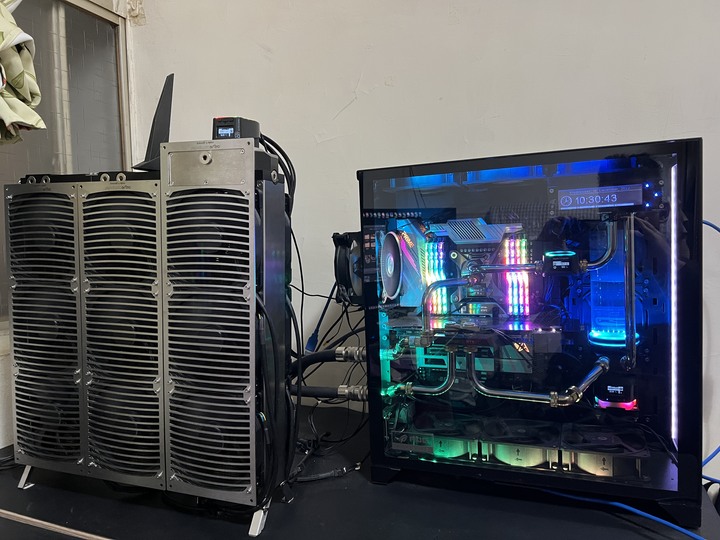

CPU型號 : Intel 10940X 腳位 : 2066。

以下是官網介紹：

cuplex kryos NEXT標誌著CPU水塊開發的新里程碑。每個細節都經過分析、優化和測試，以達到完美的冷卻性能、安裝程式和產品功能。結果不僅僅是具有出色性能的CPU水塊 - 它是一個具有不同顏色和功能的各種型號的產品系列。VARIO 型號是全球首款採用即時可調底座的CPU水塊 - 以前從未有可能在PC運行時調整CPU塊的幾何形狀以完美貼合CPU。帶有VISION模組的型號配備了現代電子設備：高解析度OLED顯示幕，集成水溫感測器和USB介面只是其中的三個功能。

具有微觀結構：
的底座部分 cuplex kryos NEXT的底座部分配備了極其精細的微觀結構，結構寬度低於200μm。冷卻液通過槽形噴嘴集中噴射，然後流向結構的兩側。底座本身由銅、鍍鎳銅或 .925 純銀製成，具體取決於型號。

固定系統 cuplex kryos NEXT 固定系統：
由 2.5 mm 厚的不鏽鋼板組成，配有鍍鎳彈簧杯。彈簧和滾花螺釘將水塊固定在主機板上，固定系統在安裝時外觀非常乾淨。所有固定系統版本均具有機械擋塊，可實現最佳的鎖模力和均勻的力分佈。滾花螺釘可以手動安裝，此外可以使用六角套筒扳手輕鬆安裝。用於插座 115x 或 AM3 的水塊包括一個帶矽膠絕緣層的鋼背板，以穩定主機板的 CPU 區域。插槽 2011/2066 主板已經包括一個背板作為 CPU 插槽的一部分，因此不需要額外的背板。為了獲得最佳性能，每個 cuplex kryos NEXT 都配備了出色的導熱化合物。包括一個帶有0.5克優質熱敏化合物的注射器，並配有塑膠刮刀。這種化合物具有高導熱性，由於其粘度低，在CPU和水塊之間均勻地分佈。該數量足以滿足大約五次安裝。

VARIO可調節的幾何形狀：
可以使用水塊側面的四個調節螺釘來調整 cuplex kryos NEXT VARIO 變體底座的幾何形狀。每個CPU都是獨一無二的 - 即使是當前CPU頂部金屬蓋的高度或形狀的微小變化也會極大地影響水塊的冷卻性能。以前調整水塊幾何形狀的概念總是需要拆卸水塊，然後重新安裝到主機板上，這需要大量的時間和精力。使用cuplex kryos NEXT VARIO，幾何形狀在短短幾分鐘內即可完美調整。在最大 CPU 負載下監控內核溫度時，只需使用四個調節螺釘更改幾何形狀即可。溫度變化提供即時反饋，快速識別完美設置。

VISION：集成電子元件
cuplex kryos NEXT的VISION變體配備了微控制器板和OLED顯示幕。
包括：
一、集成在水塊中的水溫感測器：
流量感測器連接器，也可用作報警輸出- USB 介面- 用於與 aquaero 5 或 6通信的 aquabus 介面。
二、可定製的顯示輸出：
可以從 aquasuite 軟體顯示各種硬體數據，例如當前 CPU 負載帶有VISION的cuplex kryos NEXT的丙烯酸玻璃變體還配備了RGB LED，可以根據溫度或通過USB進行控制。由於空間有限，最多可以將兩根電纜穿入水塊。以下組合是可能的：
三、USB 和 USB 和流量：
感測器或報警輸出- 水路總線和流量感測器或報警輸出。

色彩變體：
水塊的頂部有各種材料和塗料可供選擇：
1.醋酸酯黑色：閃亮的黑色高科技塑膠
2.丙烯酸玻璃：適合照明的透明機身
3.銅：淡紅色光澤
4.鍍鎳黃銅：明亮的金屬光澤
5.PVD鍍黃銅：高品質多層塗層，深色金屬光澤

材料組合：
鎳/.925銀：頂部鍍鎳黃銅，底座925/000純銀

技術細節：
尺寸：
插座2011/2066：98 x 98 x 22毫米（不包括螺絲）
連線執行緒：G1/4
螺紋之間的距離：24毫米

盒裝內容：
1.水塊
2.安裝材料（螺絲、彈簧等）
3.優質熱化合物，注射器約0.5克
4.塑膠鏟
5.說明書

以下是影片介紹：


VISION是Aquacomputer的一個高解析度OLED圖形顯示幕，用於硬體的數據顯示，cuplex kryos NEXT VARIO with VISION的名稱很明白標示了將一組VISION的幾乎所有功能都整合在這顆水冷頭之中。


上座外觀

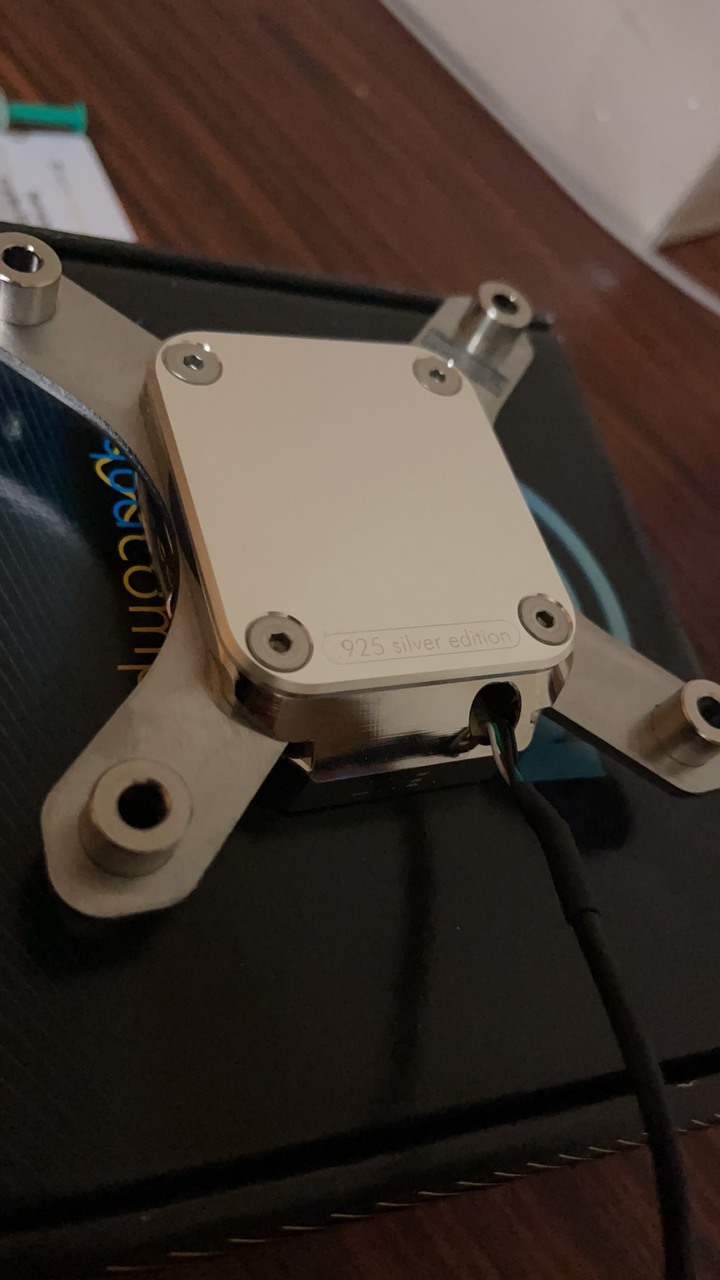

純銀底座

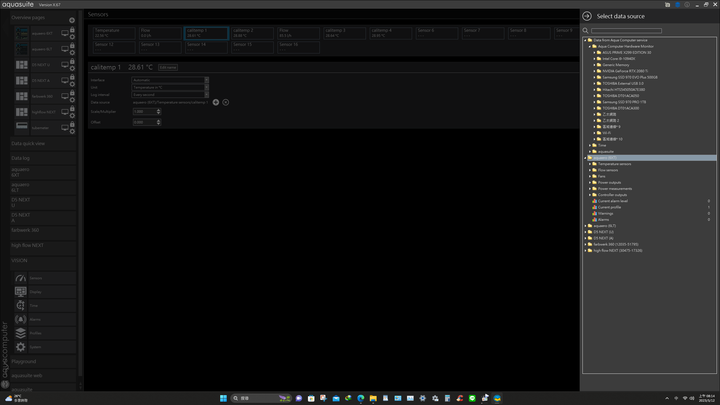

在Aquasuite控制軟體中顯示的控制頁名稱是「VISION」，亦即是將「VISION」所有功能整合在這顆水冷頭當中，所以控制項目就是「VISION」這個週邊幾乎所有的選項，可以設置內置十餘組傳感器，可以連接本機或其他周邊的實體傳感器、虛擬傳感器或軟體傳感器訊號(包含硬體溫度、冷卻液溫度、冷卻液導電率、冷卻液健康值、風扇轉速、水泵浦轉速、流量值、壓力值、液位值及本機所有硬體訊號)…，或由第三方軟體提供的數據，例如HWinfo或AIDA64…等，還可以藉由軟體內建的函數式自創更精細的控制訊號源。另外附帶一提的是非常特別的虛擬傳感器，它不是實體的2pin溫度傳感器，而是依需要經由軟體計算過的數值，可計算的數值有最高溫、最低溫、平均溫度、溫差和絕對溫差，例如你想計算Delta T的數值，你可以選擇環境溫度值與處理器溫度值計算出絕對溫差值即是，計算出的值也可以當作訊源來控制風扇或水泵浦轉速，如果要使用虛擬傳感器這個選項必須購買Aquaero XT或LT 這個周邊。

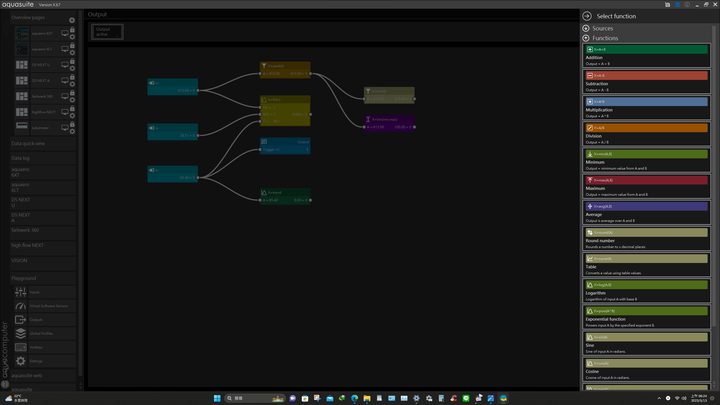

Aquasuite提供的函數式非常多，計有：
1. 訊號源Sources(數據源、常數、過程、隨機數、線性訊號、三角訊號、矩形訊號、鋸齒訊號、正弦波)、
2. 過濾器Filters(峰值、最低值、平均值、濾波器、趨勢值和限制器)、
3. 功能Functions(加減乘除、平均和極端值)
4. 邏輯計算Logics(小於、小於或等於、等於、大於或等於、大於、不等於、邏輯、包含、包含或不包含、不包含、轉變、記憶)...等等。透由這些函數式的計算可以設計出千變萬化的控制源來符合不同水冷設備的設置，因為非常有趣且功能強大所以歸類在一個稱為PlayGround的項目頁裡。

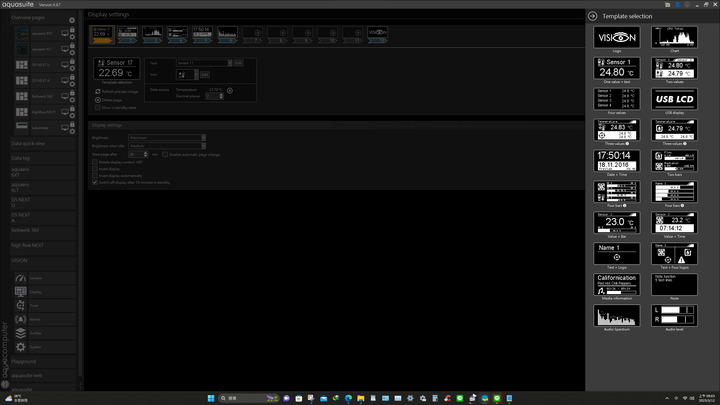

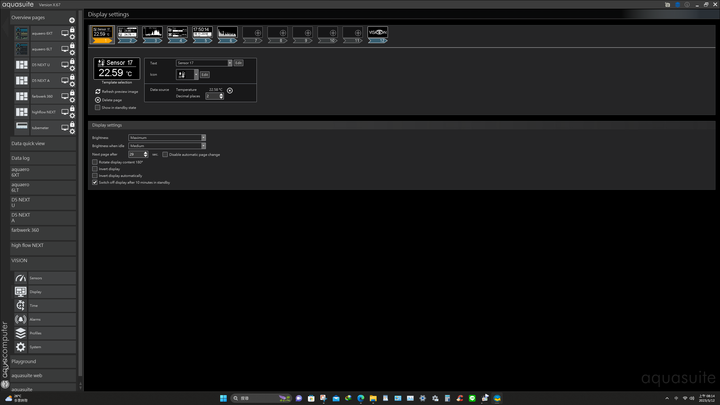

OLED螢幕可自定義顯示內容、翻頁時間，內定有二十組可供選擇，共有十二頁不同內容可供顯示、細部符號亦可自行更換。


日期與時間設定及螢幕啟閉時間設定。

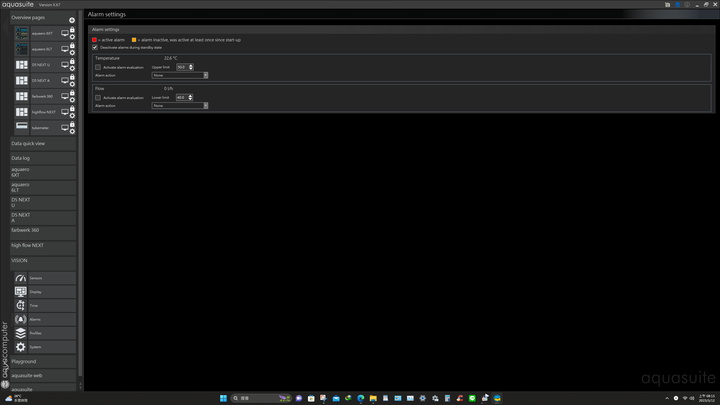

非常重要的警報設定，包含溫度與流量兩項，在水溫過高或流量過低時觸發警報，也可以激活警報評估選項及設定發生緊急狀態時的後續動作，例如關閉主機(需連接緊急關機線組)，也可自定義硬體警報讓主機做出反應，例如播放/停止影片或音樂、螢幕關閉/開啟或桌面顯示/隱藏...等等，也可以透由其他周邊用燈號顯示警報，這些設定是否切合實際需要可以燒機來進行測試。

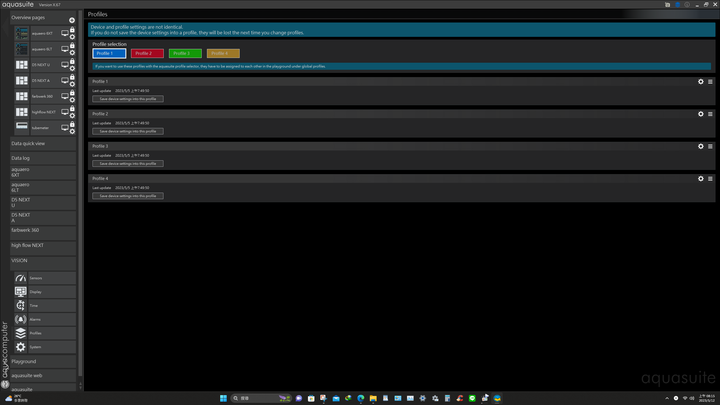

自定義設定檔，可以依照一年中寒季熱季或是特殊需求給予不同的硬體設定檔。

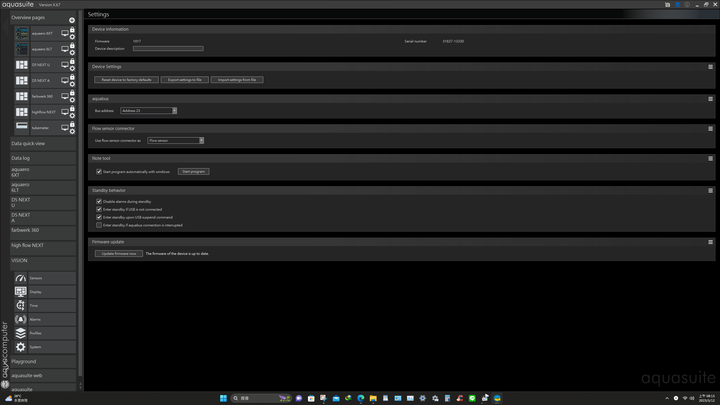

硬體一般設定，包含設備資訊、還原出廠設定、輸出／輸入及備份設備設定、Aquabus通道設定、流量計訊源或示警線選擇、待機行為及韌體更新。

aquacomputer使用者論壇

後記：個人試用過之後發現熱傳遞效率確實比EKWB產品更好，EK量子系列是銅底鍍鎳材質，材質的差異完全反映在散熱效率上，使用原廠VARIO設定差別在1.5° 至2° 左右，當系統負載越高、環境溫度越低效率越好。這方面的心得是：在相同的環境溫度之下要讓一個系統降低2° 以上是非常困難的事，你可以選擇加大冷排、加強風扇或使用更好材質的零件。至於VARIO系統還需要長時間的測試，根據使用者論壇的討論大約只有5%的使用者能夠真正做出VARIO系統的正確設定，由於每一顆處理器的ISH都是獨一無二的以致於無法套用任何他人的調整數據，所以這部分還需要時間再試試看，感謝觀賞。
