給想買的大大先參考看看~
今天DFI確定全省出貨!(2008年4月25日正式出貨)

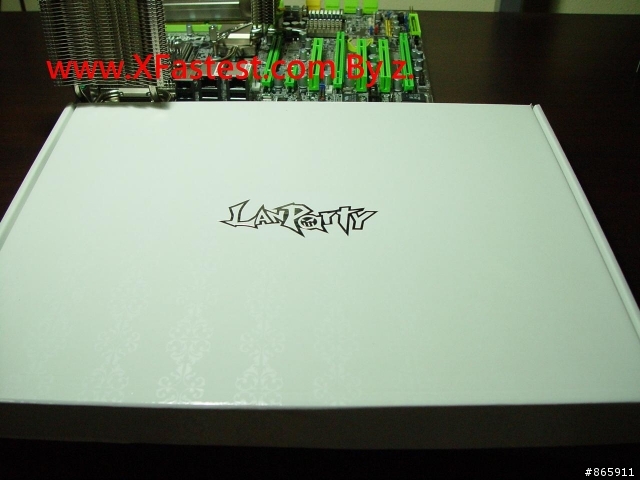

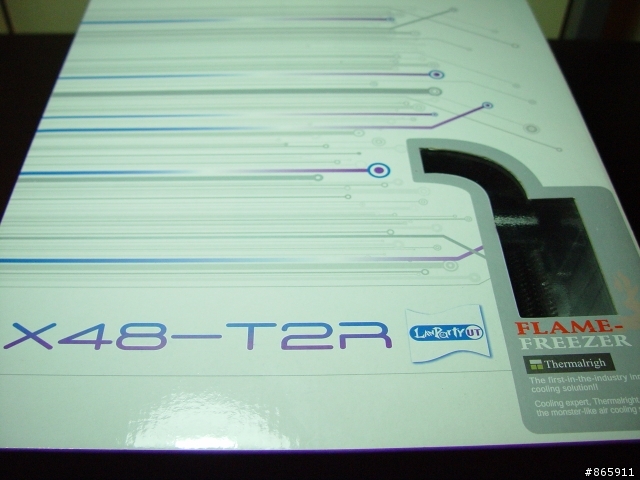

X48-T2R外盒
驅動程式、說明書、配件盒

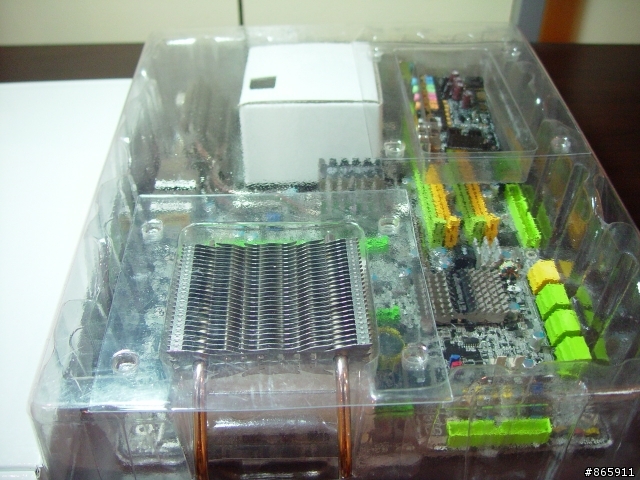

主機板與配件一覽
排線、說明書、驅動程式光碟、擋板..等等配件
DFI-T2R主機板全貌，可以看到S-ATAII接口轉了90度，防止越來越大張的顯示卡擋住，要RAID-0、1 RAID-5?不在是夢
整張DFI X48-T2R全部固態日系電容，DDRII DIMM*4

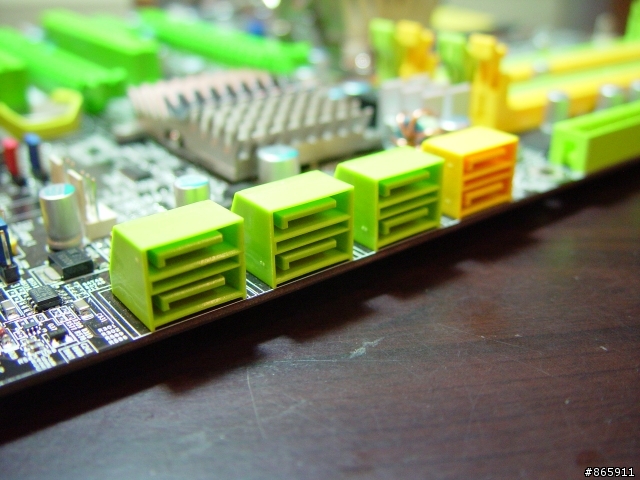

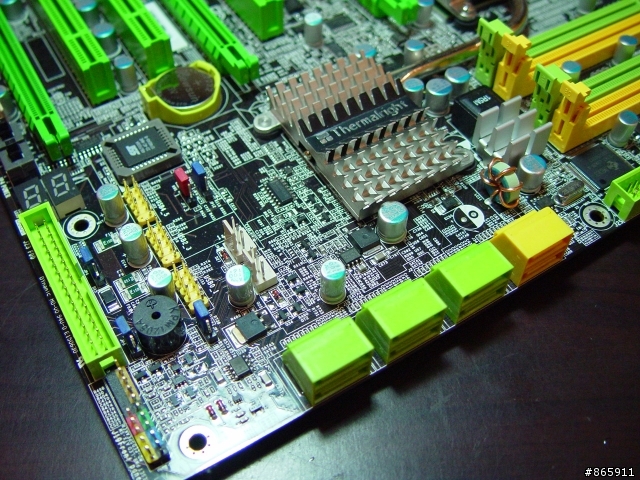

主機板右下，南僑ICH-9R、S-ATAII*6、JMicron JMB363黃色接口

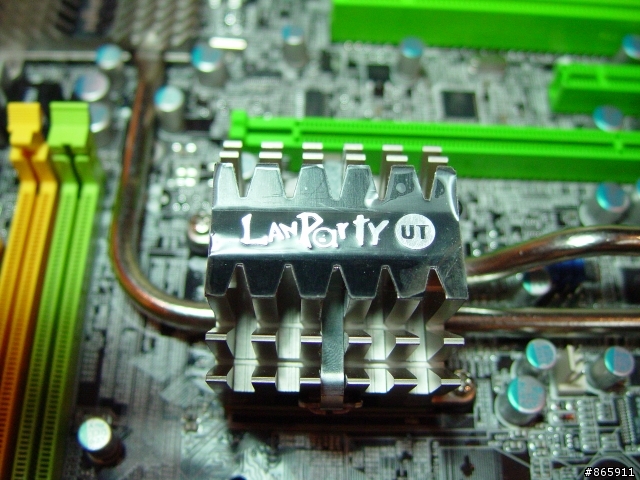

X48北橋

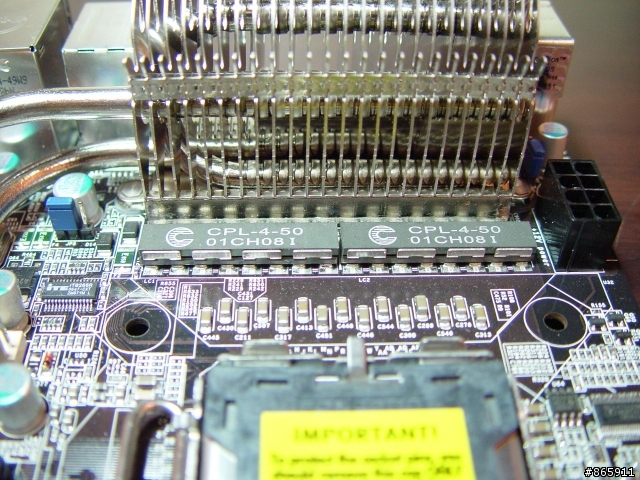

Digital VRM 電感

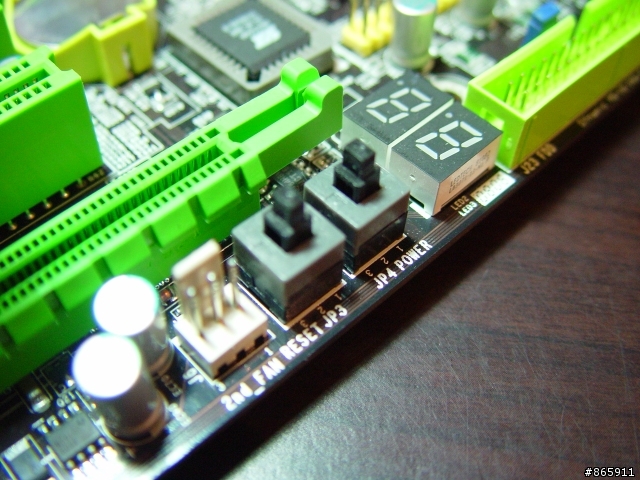

Debug除錯燈，Power、Reset鈕

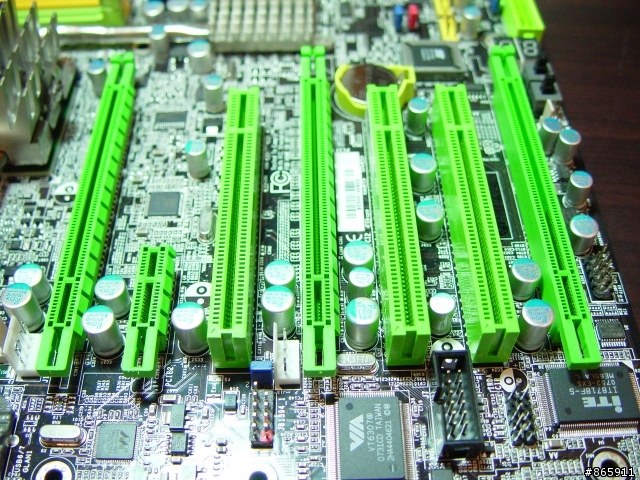

PCI Express 1X*1、 2-way CrossFire + Physics at x16/x16/x4 bandwidth、3隻PCI
IEEE 1394-VIA VT6307晶片
全版使用高等級燒結管以利熱導，非一般勾曹管。

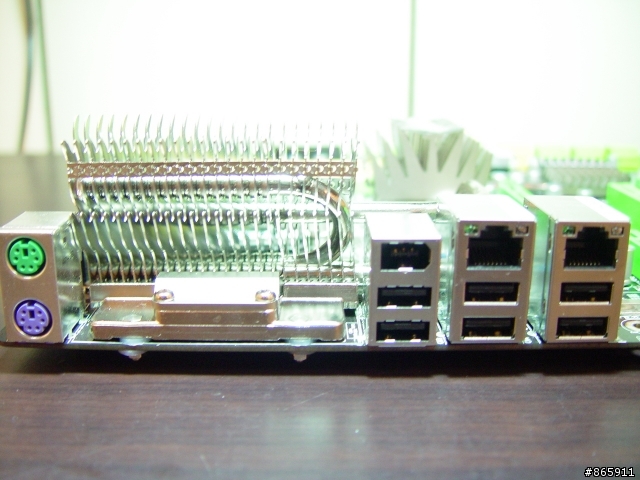

I/O部分 1394*1 Gigabit LAN*2 USB*6

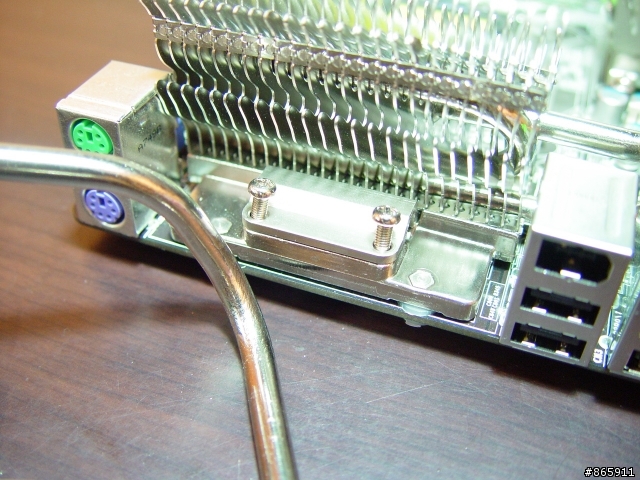

導熱模組安裝底座

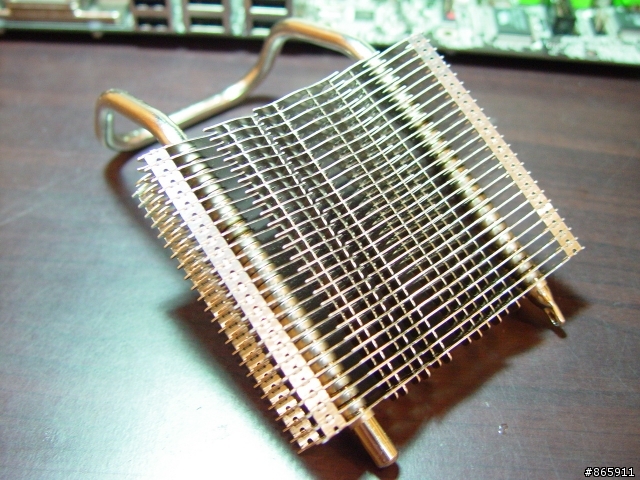

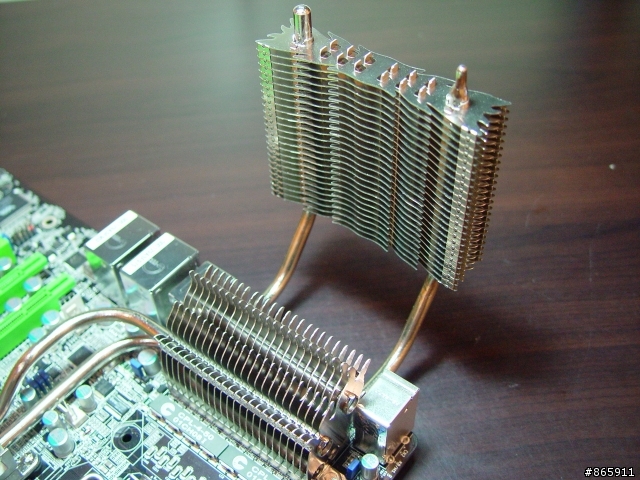

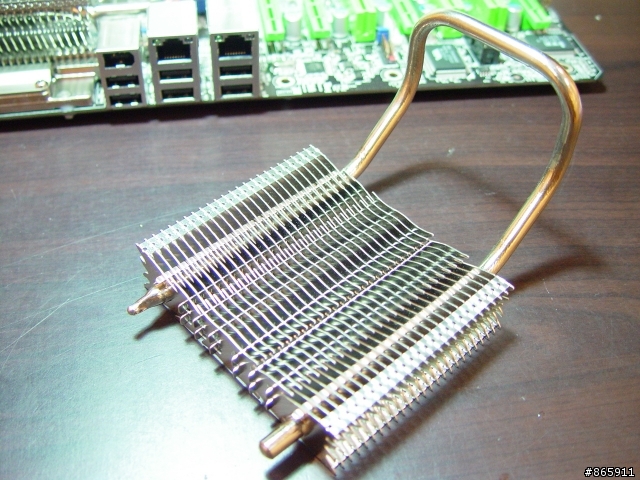

外部導熱模組
鬆螺絲...精彩的要來了!!

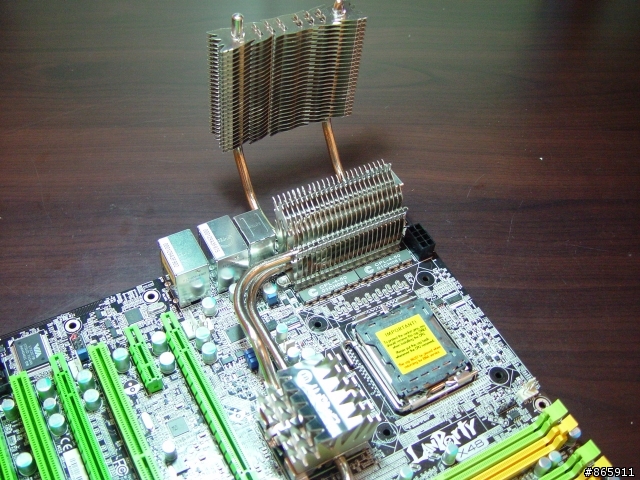

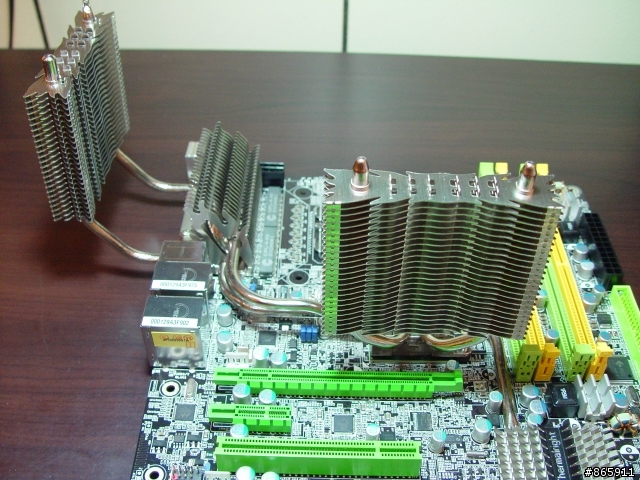

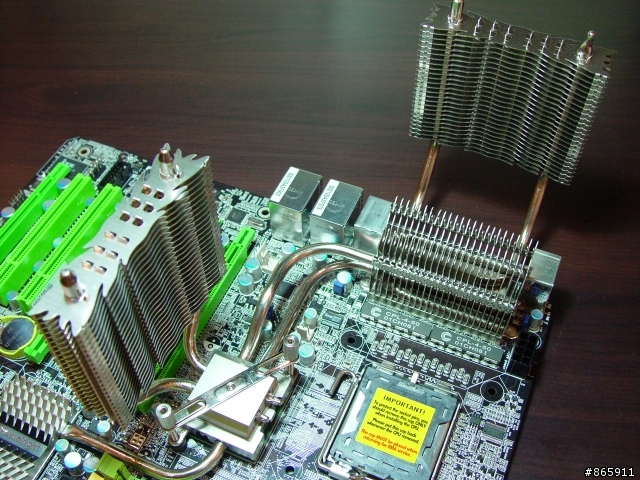

安裝導熱模組狀態圖片
導熱模組另一角度

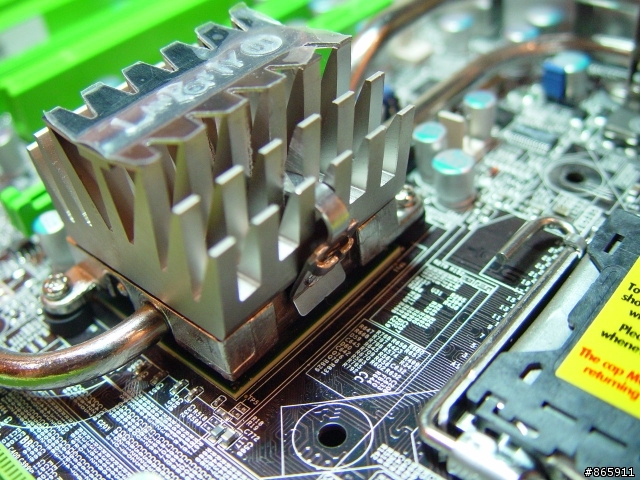

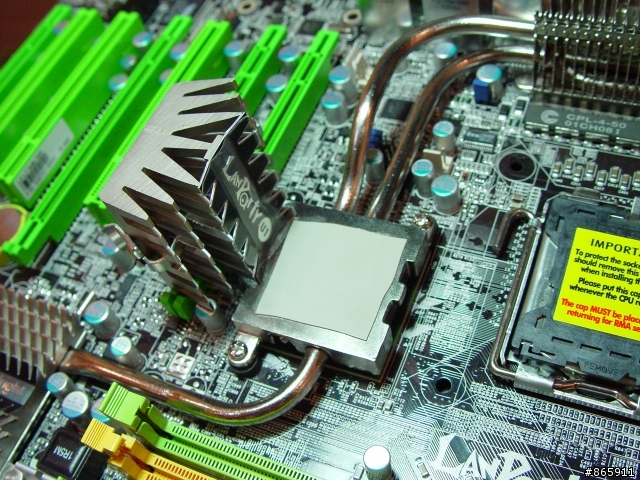

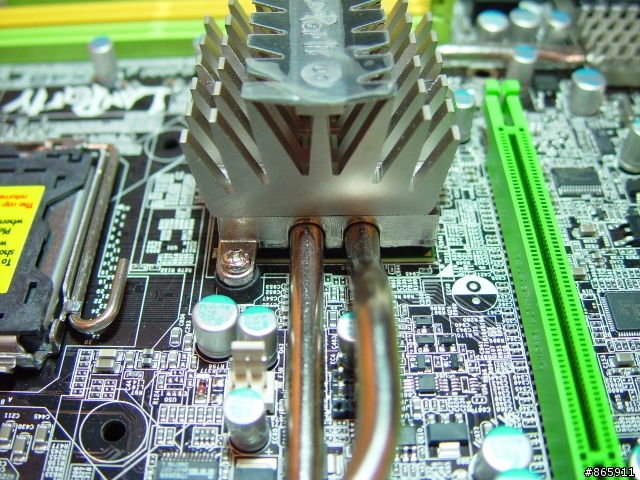

北橋散熱器--全銅鍍鎳並非一般貨
可以拆下模組

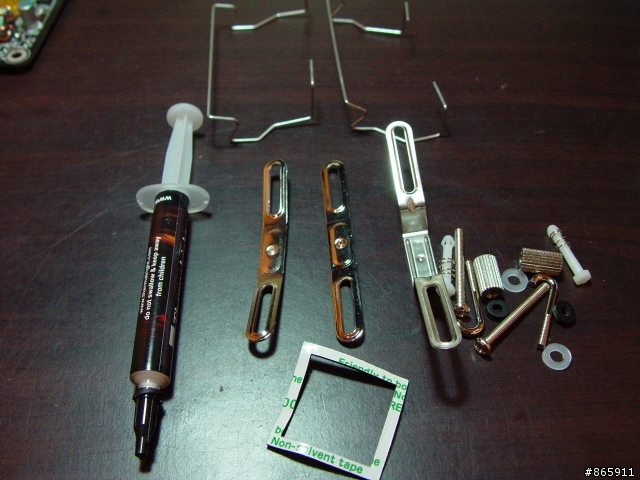

HR-05配件......

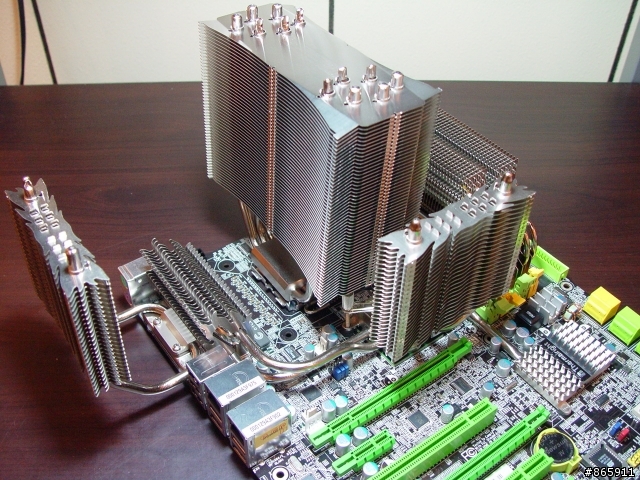

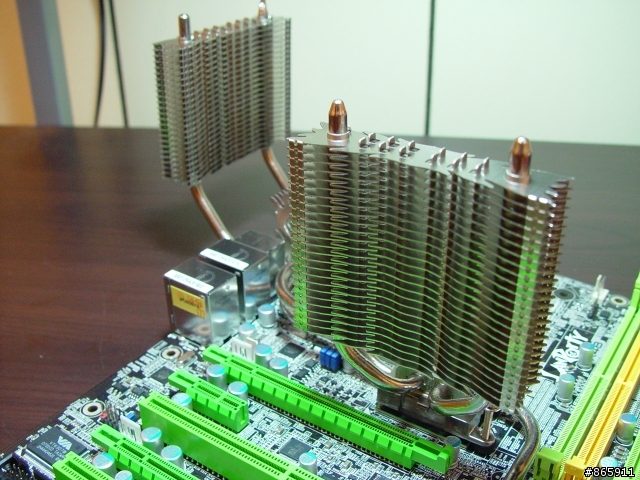

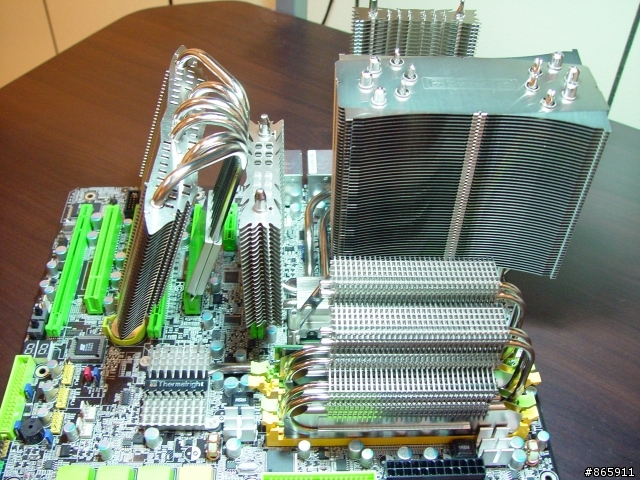

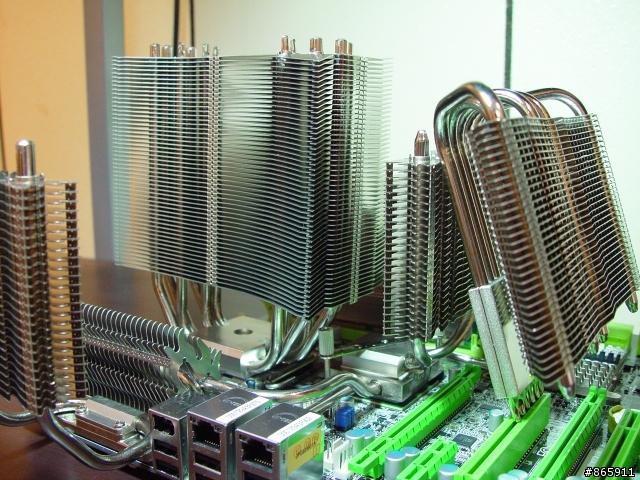

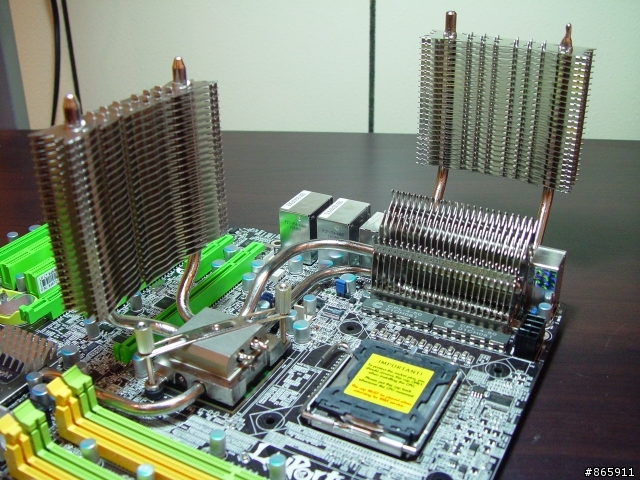

安裝上HR-05時的模樣

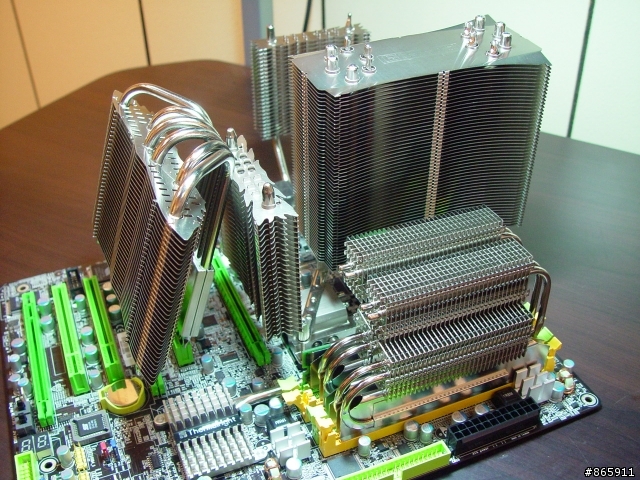

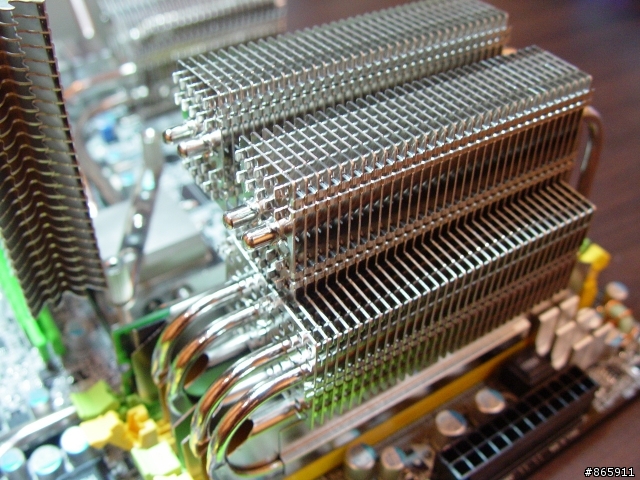

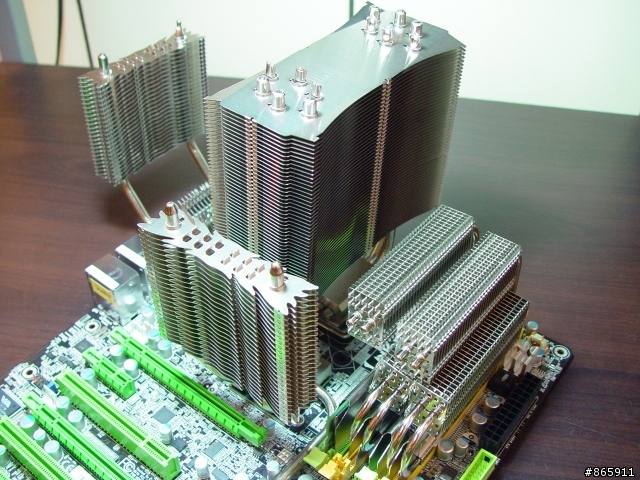

另一角度

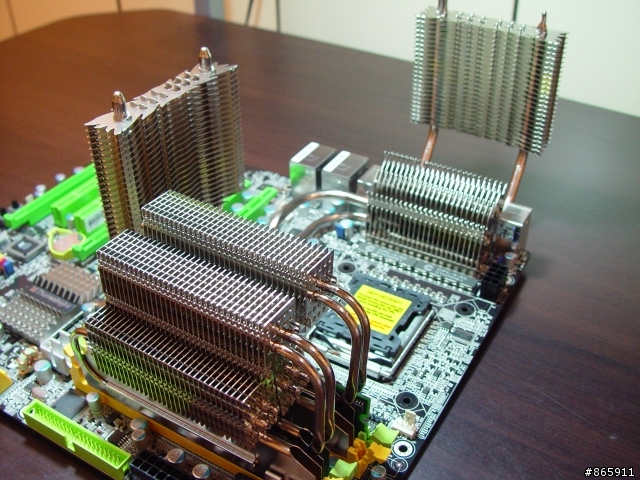

記憶體HR-07 DUO TYPE L、H安裝示意圖

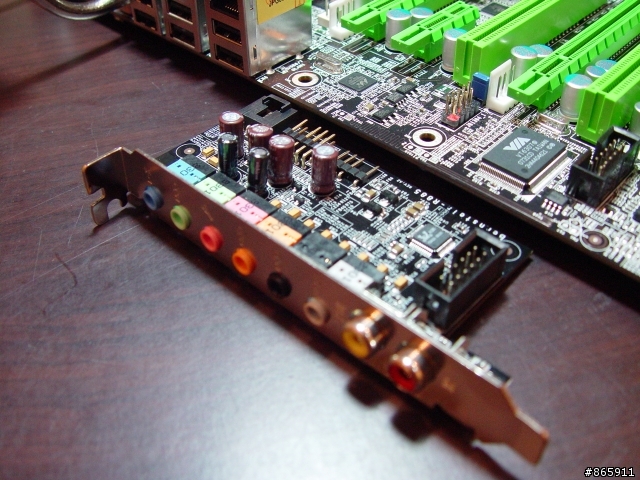

音效子卡

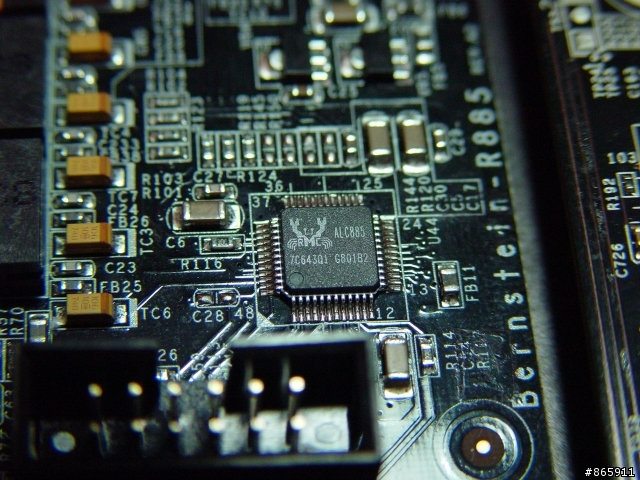

晶片Realtek ALC885 8-channel High Definition Audio CODEC
先行介紹到這
感謝收看^^
