請問3 pin風扇的溫控

雙面浪人
個人積分：7342分
文章編號：64530242

7342分

樓主

2017-05-29 21:10

因為主機板的兩個3 pin接頭，一個插cpu,一個插機殼風扇
但又想裝個有溫控功能的後風扇，
後來找到這個ArcticCooling Arctic F8 Pro TC，是用風扇自帶的熱敏電阻溫控轉速

問題來了
因為這個風扇是3pin，但power沒有3pin的插座，一定要用4pin 轉3pin
但找到的轉接頭，大部分都是2 pin的，有的3 pin但第三個pin後面是沒接線的
請問這樣可以有溫控的功能嘛？還是一定要找到後面接三條線的3 pin的轉接頭？
（可能是卡在第三pin是地線還是溫控的訊號線...因為網路上找到的都是討論pwm或第三pin控制電壓之類...）
謝謝

2017-05-29 21:10 發佈

文章關鍵字風扇溫控

Azkanao

Azkanao
個人積分：235分
文章編號：64531103

235分

2樓

2017-05-29 22:42

小4pin 黑=Gnd 紅=+12V 黃=RPM Signal 藍=PWM Control

大4pin 轉小3pin 是給主機板風扇接口不夠用時直接透過PSU供電

但因為直接吃PSU的+12V 無法降壓控轉或經由主機板上的PWM訊號控轉

所以只會全速運作也不會有轉速的迅號輸出到主機板

雙面浪人
個人積分：7342分
文章編號：64531537

7342分

樓主

2017-05-29 23:27

網路找了一下，第三pin有的說法是接地，或降壓
但因為這個風扇有自帶溫控感應，轉速也是溫度感應之後控制風扇
不需要主機板的訊號
所以看來風扇的第三pin因為不用到主機板訊號，是可以省略囉？

nuj居

nuj居
個人積分：5分
文章編號：64531944

5分

4樓

2017-05-30 0:10

雙面浪人 wrote:
網路找了一下，第三pin...(恕刪)

可省略，正常3pin插在主機板，
是可以看轉速跟控制風扇，
這顆應該可自控轉速，插2pin應該也可以
你可以交換測試看看

Lavender Coffee

Lavender Coffee
個人積分：5808分
文章編號：64532804

5808分

5樓

2017-05-30 2:51

雙面浪人 wrote:
因為主機板的兩個3 pin接頭，一個插cpu,一個插機殼風扇..(恕刪)

CPU 風扇會是 3PIN ??? 多舊的主機版呀?

要不買陸製 STW 風扇調速器

雙面浪人
個人積分：7342分
文章編號：64534460

7342分

樓主

2017-05-30 10:32

nuj居 wrote:
可省略，正常3pin...(恕刪)

謝謝拉~因為不知道什麼方法可以測他的溫度/轉速
把這個3 pin插在主機板上的機殼風扇，會顯示找不到（無法控制）

主機板是b85m-g，好像有4 pin
不過看風扇都是3 pin就是

Lavender Coffee

Lavender Coffee
個人積分：5808分
文章編號：64537232

5808分

7樓

2017-05-30 15:59

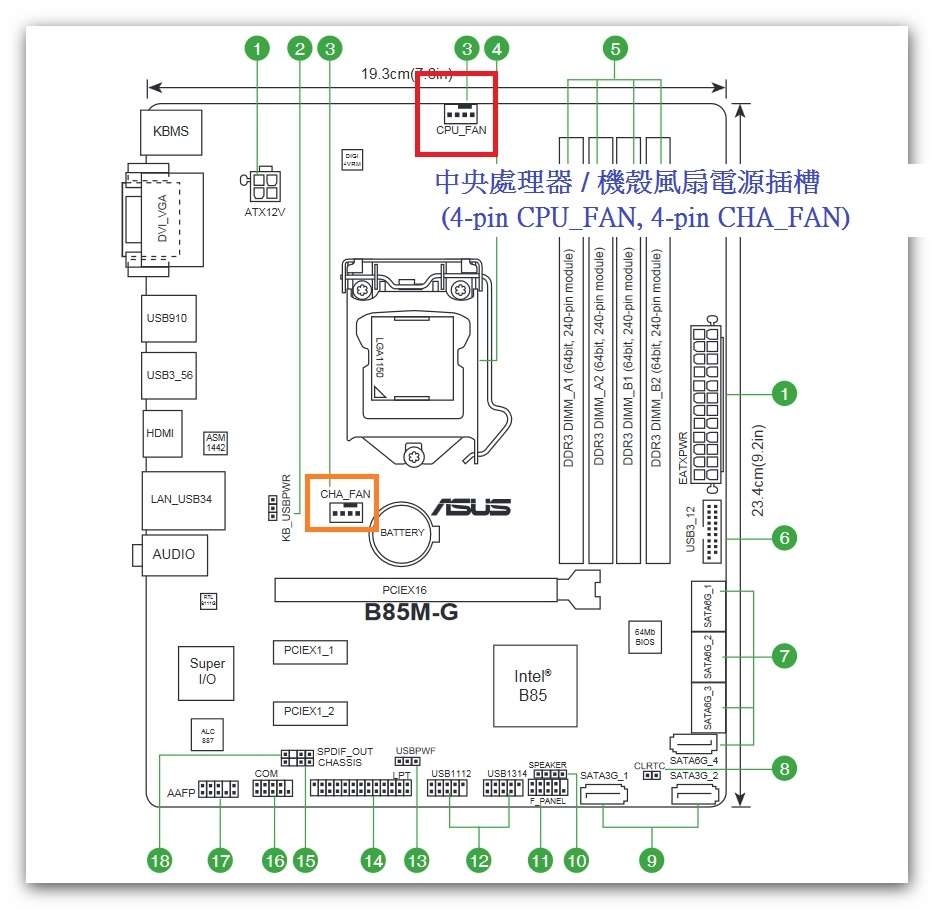

1個CPU 小4PIN
1個機殼散熱小4PIN → 可外接小4PIN 一分二線，2顆風扇最好相同

4PIN看成3PIN? 說明書拿出來看一看

雙面浪人
個人積分：7342分
文章編號：64537408

7342分

樓主

2017-05-30 16:24

不是主機板，是風扇的pin
機殼前風扇確定是3pin...因為剛換
cpu的忘了...應該有4 pin吧~
反正都用華碩的控溫程式，可以測轉速

怕機殼風扇那個分接會有一個沒訊號會全速轉
而且後風扇只有9cm（前風扇12cm）
想弄成負壓方式~~~所以後風扇溫控常轉，前風扇輔助這樣

bbctank

bbctank
個人積分：4197分
文章編號：64537691

4197分

9樓

2017-05-30 17:05

雙面浪人 wrote:
因為主機板的兩個3 pin...(恕刪)

TC是用熱敏電阻控制轉速，接大4PIN應該還是可以控速的，
第3條線是轉速回報線，跟控速沒有關係.... 謝謝指教

謝謝指教

雙面浪人
個人積分：7342分
文章編號：64538621

7342分

樓主

2017-05-30 19:11

謝謝啦~這樣就很清楚了
不然一直在糾結要不要買到正3pin轉4pin的接頭XD
