主機板部分思考很久 這次考慮就是打算用1150腳位 原先考慮ITX但考慮到要能上4分水管的機殼其實也不小,乾脆就選MATX 挑了很久 市面上唯二八層板設計的小板 就只有R4G與Z87M OC,前者是2011腳位當然就不考慮囉~
主機板: ASROCK Z87M OC
CPU: 單純遊戲影音機 只考慮上 I5 4670K (1.15V 上4.5G 不知道算不算雕)
RAM:GSKILL DDR3 1600 4G*2

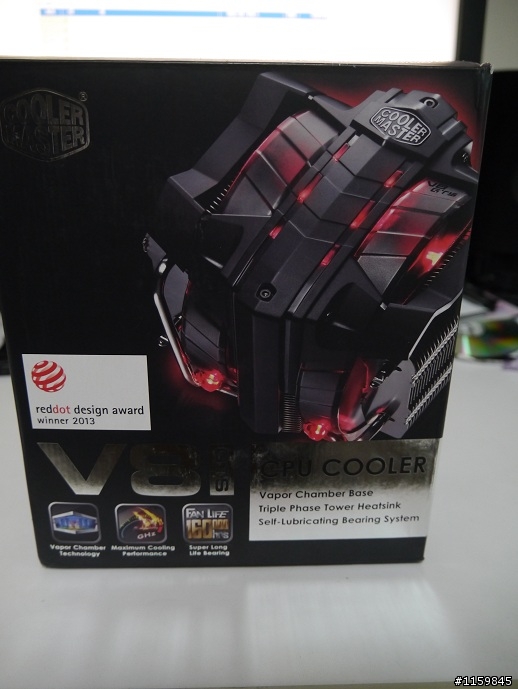

散熱器:V8-GTS
有兩個MSATA插槽 一張全高 一張半高

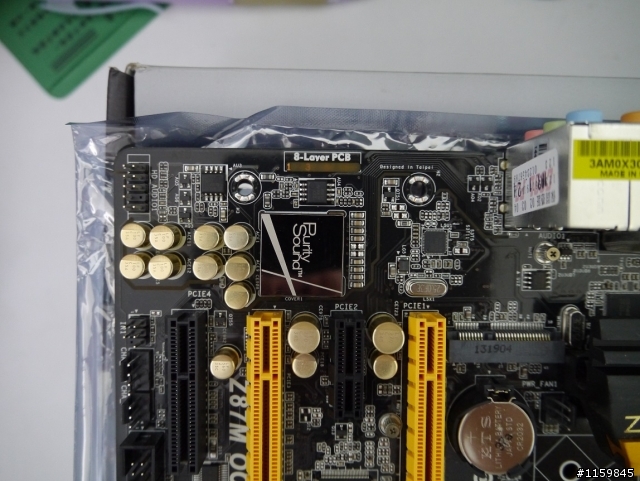

8層板設計 就是爽~!

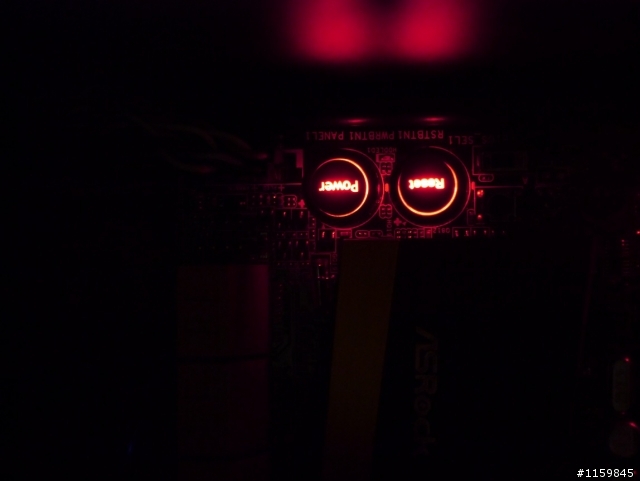

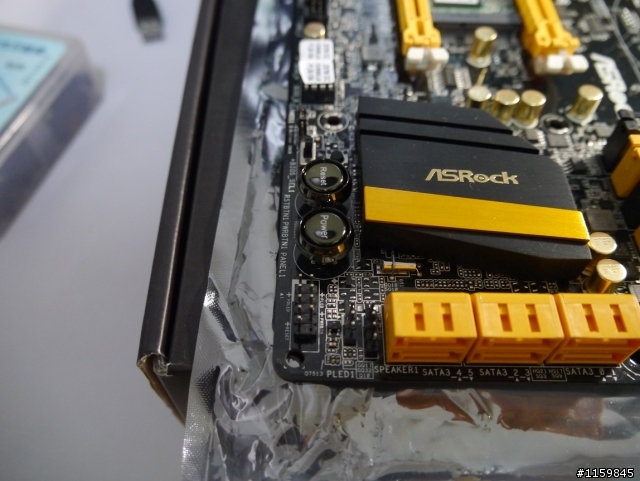

精美的 POWER 跟RESET 運作時是紅光喔~

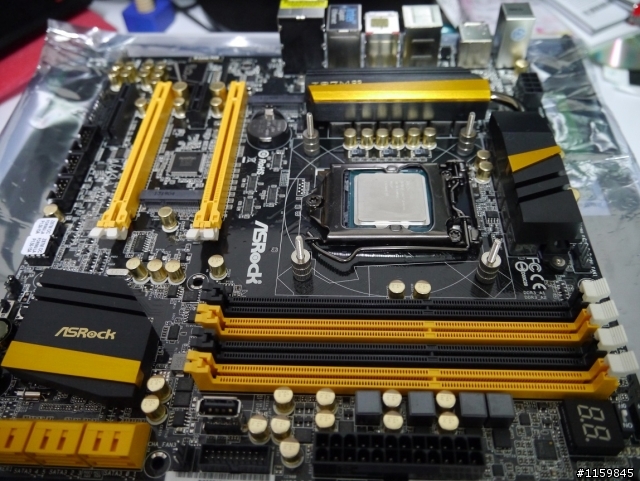

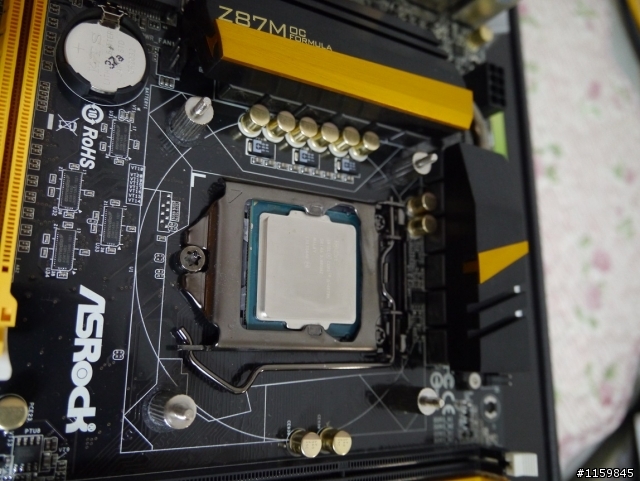

CPU合體

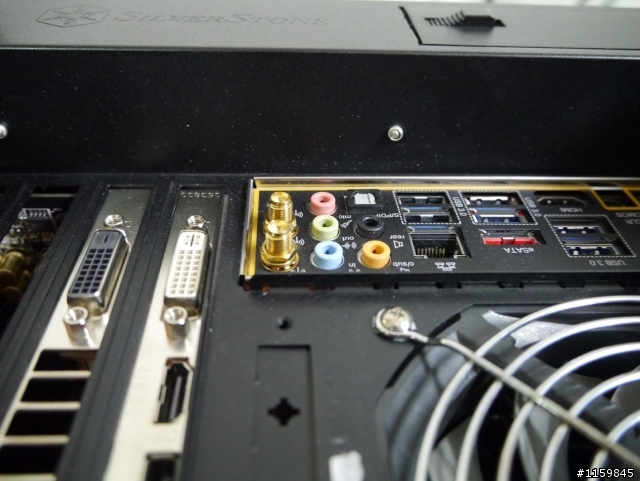

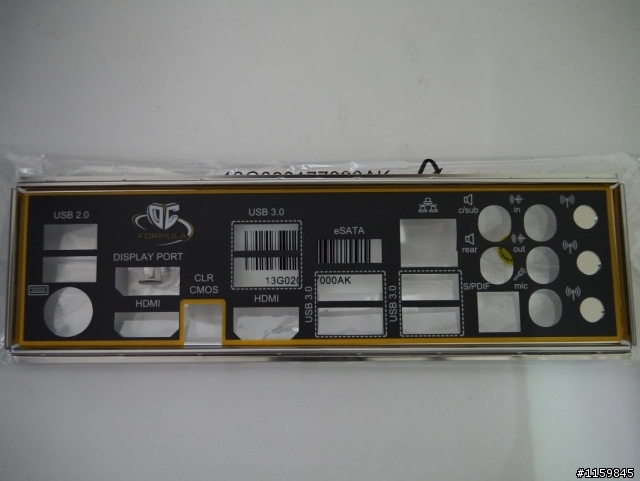

檔板 還算有質感

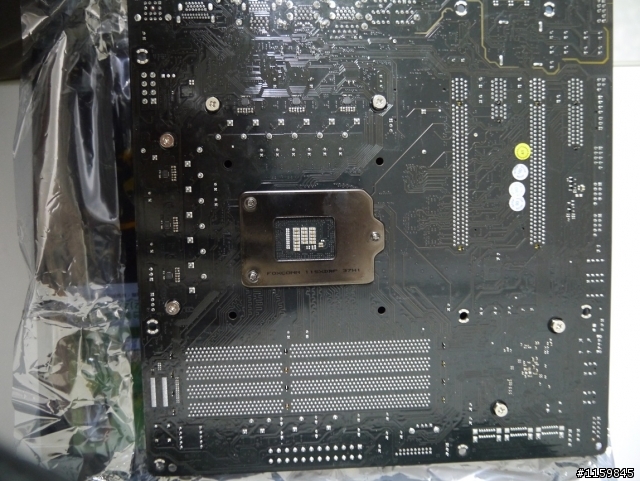

主機板背面

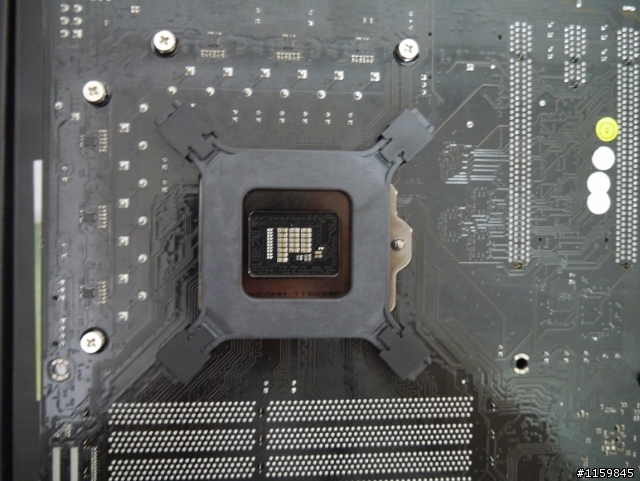

V8-GTS 強化背板 剛剛好 不會卡到元件~
四個角柱鎖好
合體(不得不說,,,,,散熱器靠近主機板散熱片那邊角柱真的很難鎖,,)

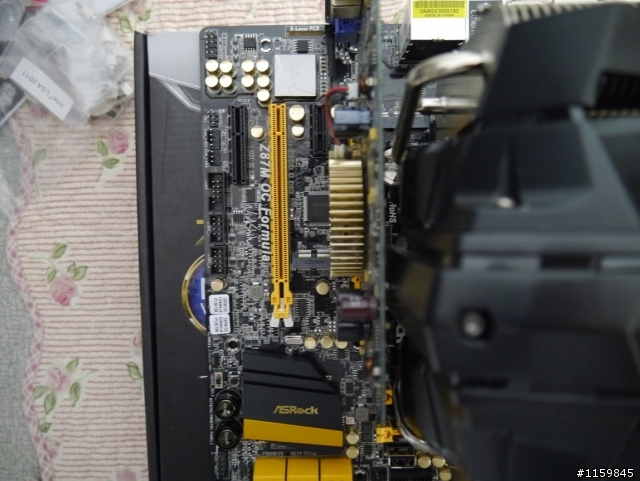

顯卡跟散熱器的距離(顯卡有背板的 乖乖用第二根PCI-E.......)

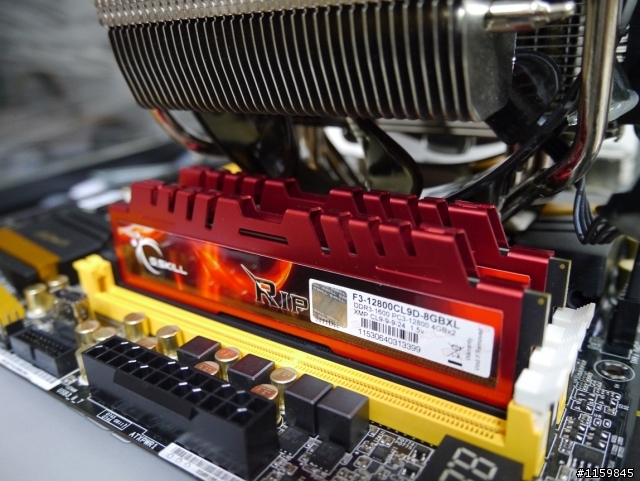

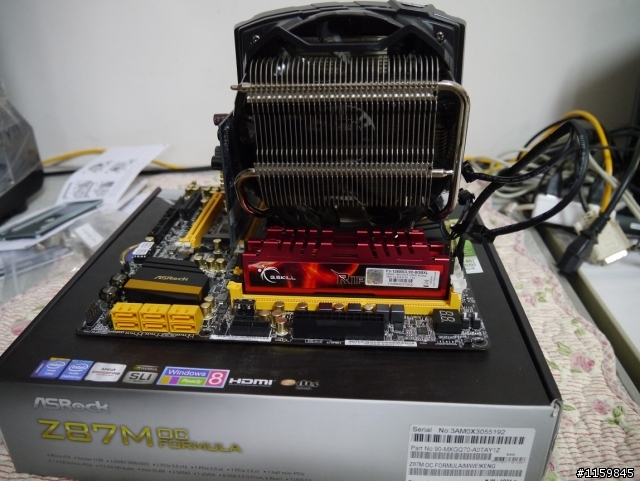

記憶體合體

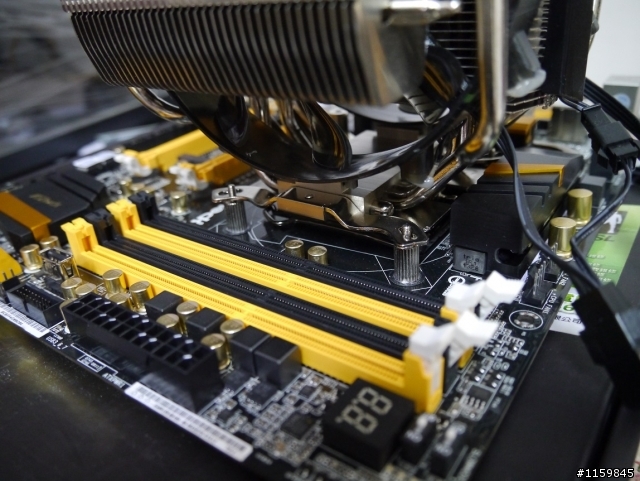

圖中可以看到 高度還很高 市面上有散熱片的記憶體 幾乎可通吃 不會卡
========================================================================
空冷到這 為何會想改水冷 因為1.顯卡跟散熱器太靠近 我不爽,,,2.風扇不算安靜(可能我太龜毛)
3.由於FT03是垂直式 散熱器裝上去後 CM字眼會變成橫向的,,,,我看了不爽,,, 決定改空冷,,
========================================================================
開始水冷工程~

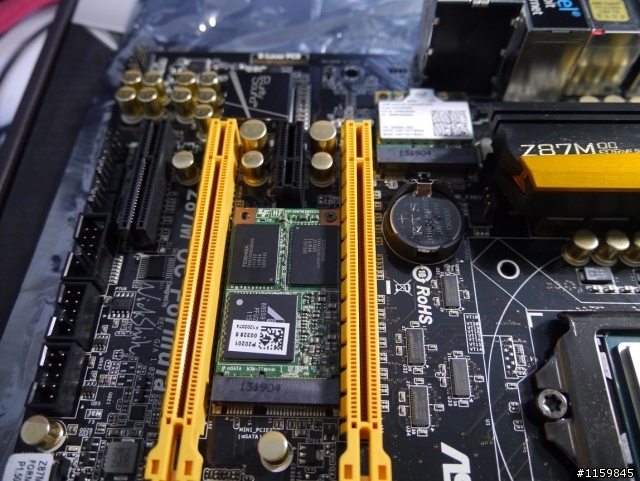

看到主機板上有兩個MSATA 沒插滿總是覺得怪怪的 看就來就是不爽 所以買了張128G MSATA 加上一張
INTEL N6235 藍芽+無線網卡 給他裝上去

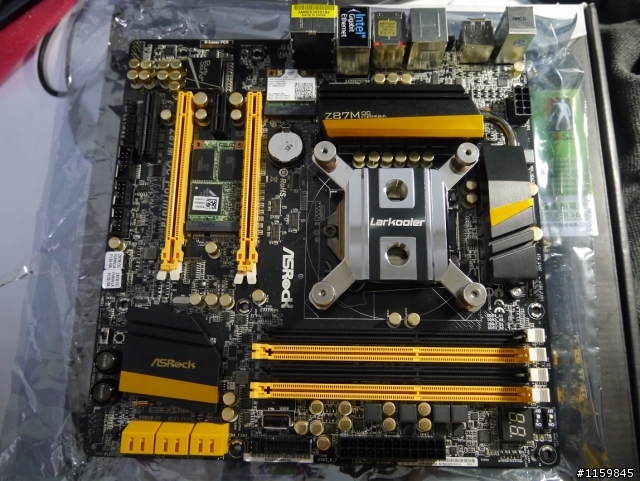

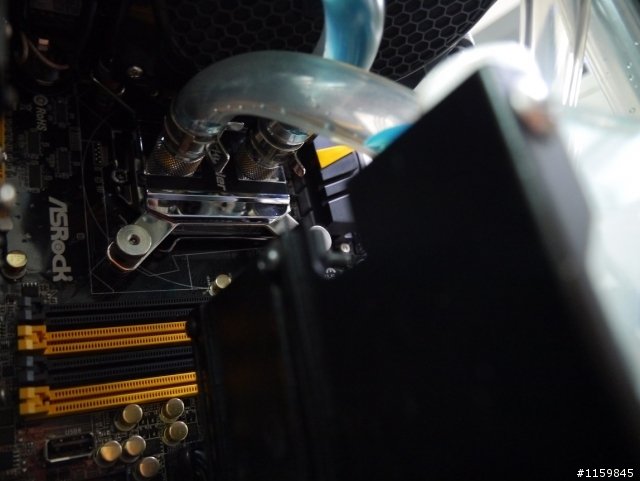

LARKOOLER的全金屬水冷頭 效能還不錯 價格公道~
FT03的進風口 全都給它上了防塵網~

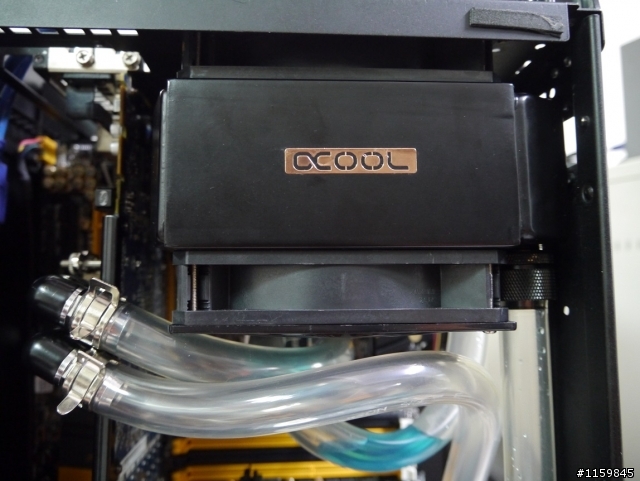

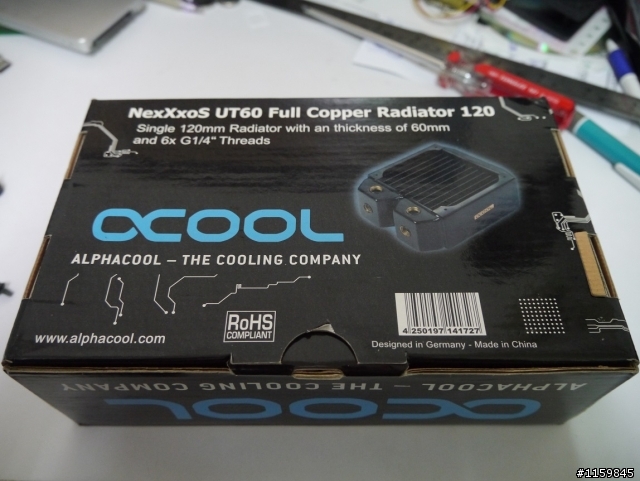

60MM厚的1D 12公分水冷排,,,這東西要上FT03 需要MOD,,,(這也是當初沒考慮好的地方,,,)
MOD過程 我就不分享了 就是打4顆洞而已~
再來就是顯卡 使用HD 7950

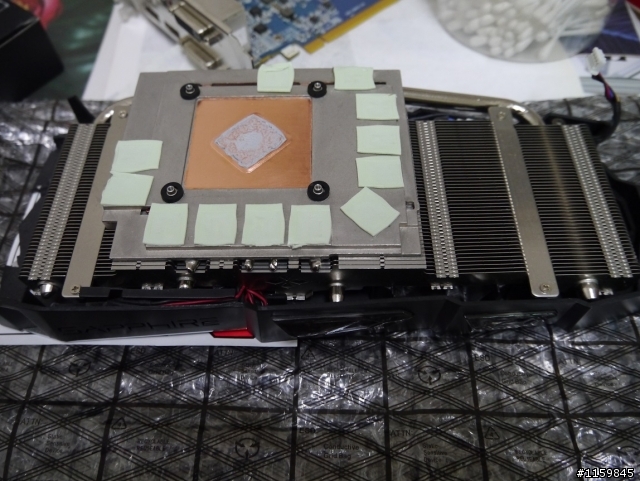

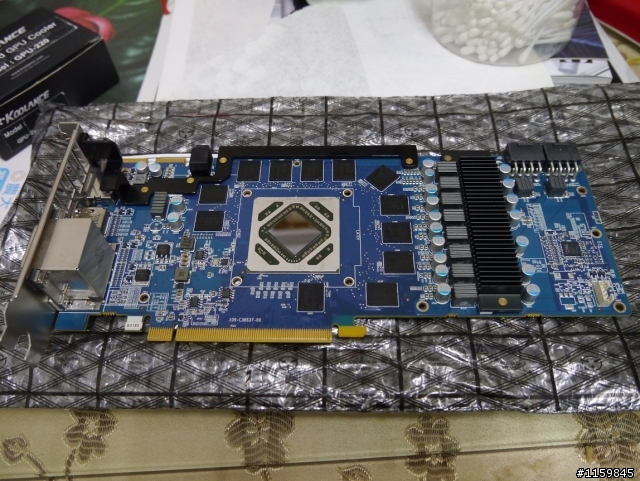

這張7950是用均熱板,,,,連V-RAM都有顧到~

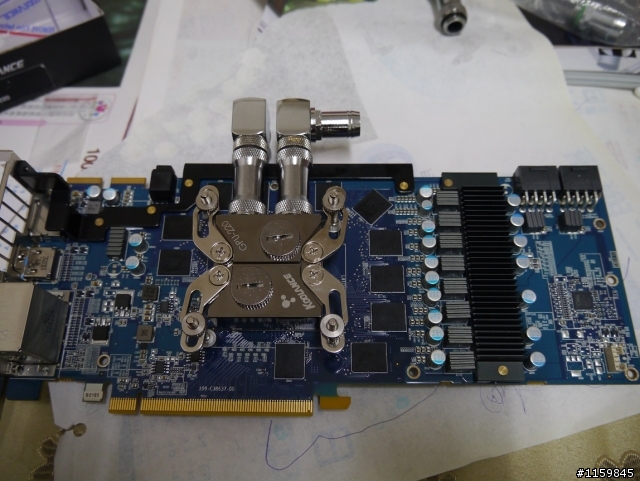

改水冷頭 KP GPU-220(為何不用一體式 因為~ 我還想換顯卡,,,,7950只是測試 後面會說明~)
馬達+水箱 也是LARKOOLER的~

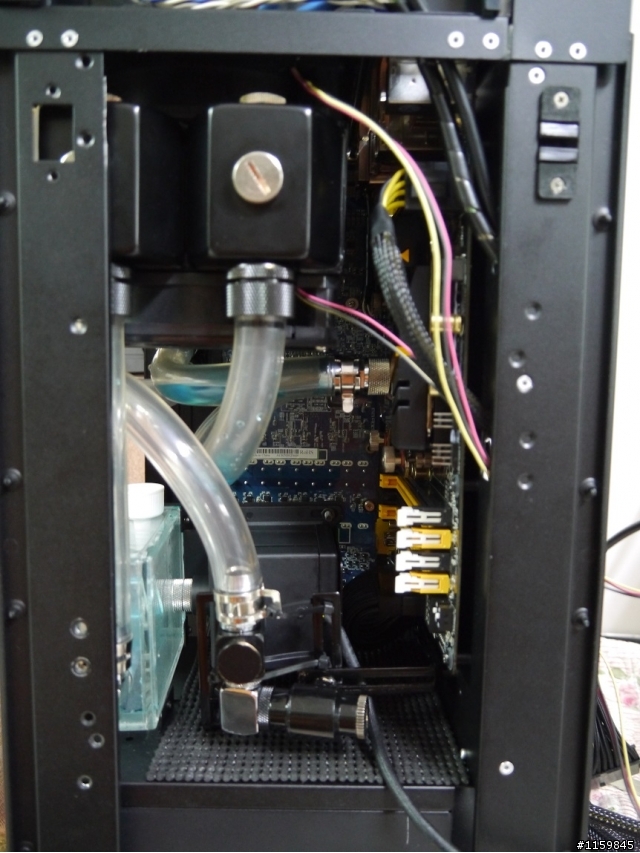

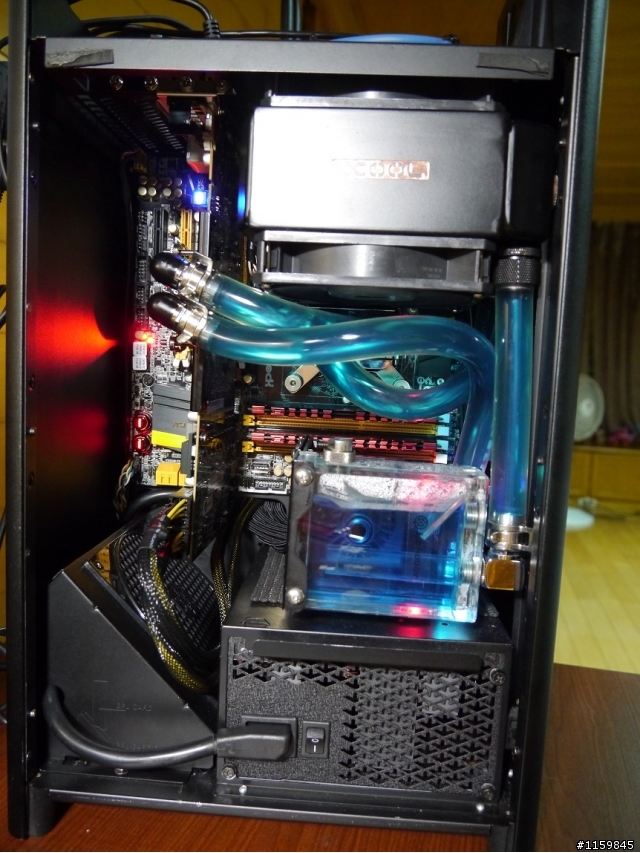

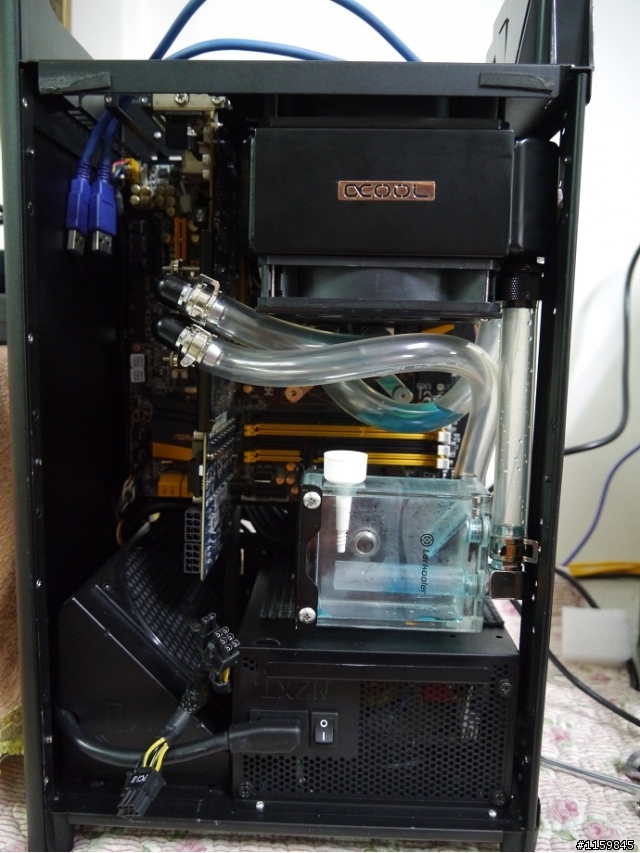

整個合體 採用4分厚太空管(好貴),冷排風扇是颱風扇1850轉 下抽上排~ 垂直風道

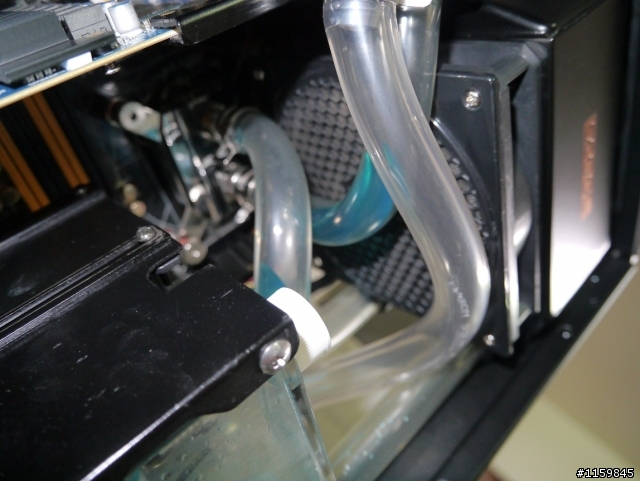

空間很小,,,上4分厚管 幾乎沒有空間了~
彎管彎的很痛苦....

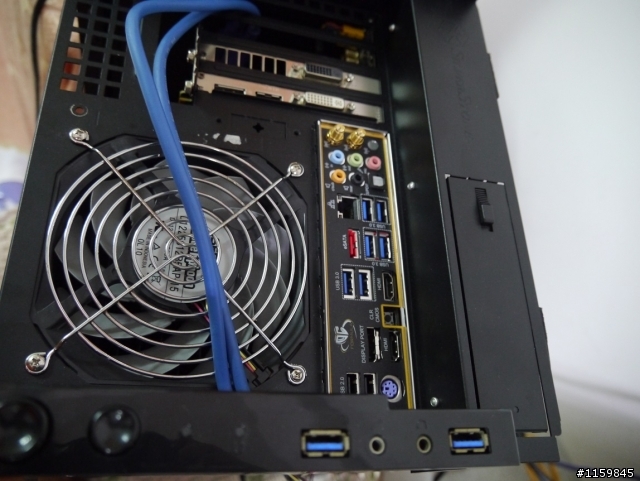

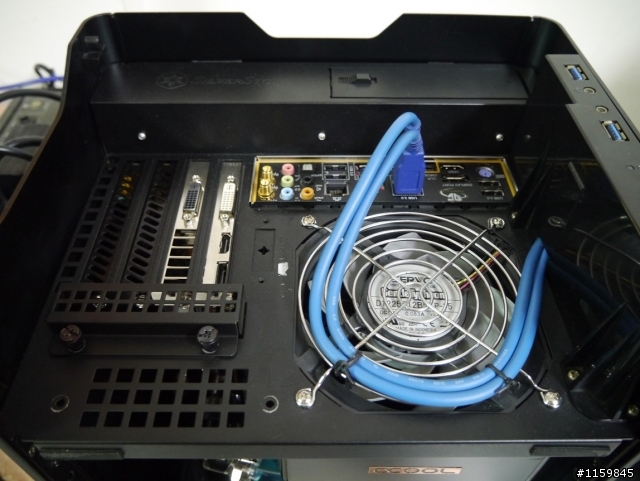

機殼上面
網路卡 我把他接出來了~ 很亮~

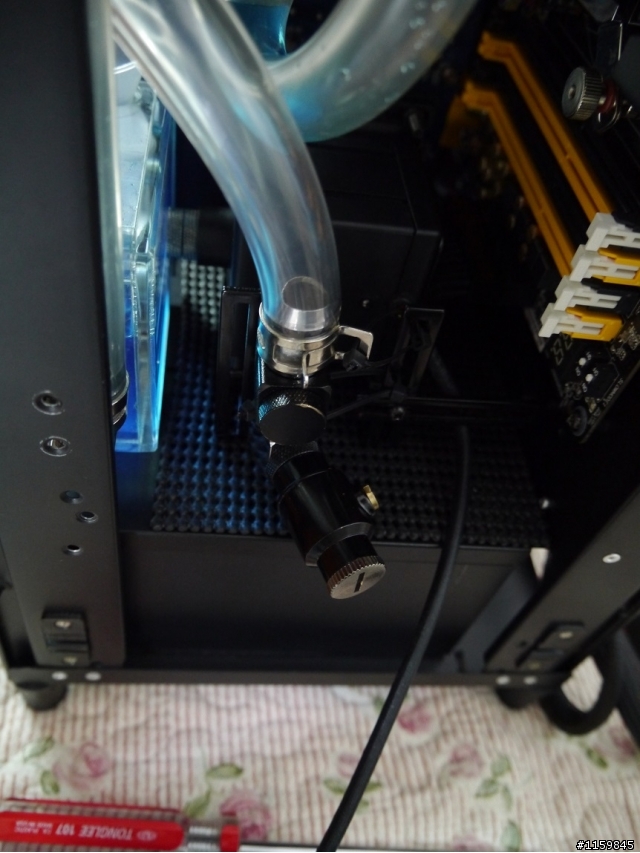

水冷當然少不了的 放水閥~

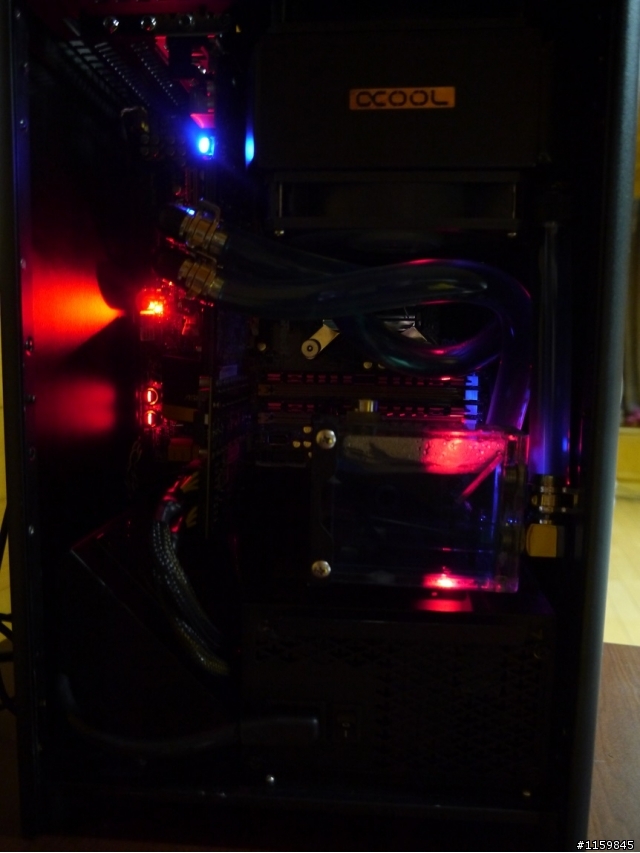

試運轉~
上方整線

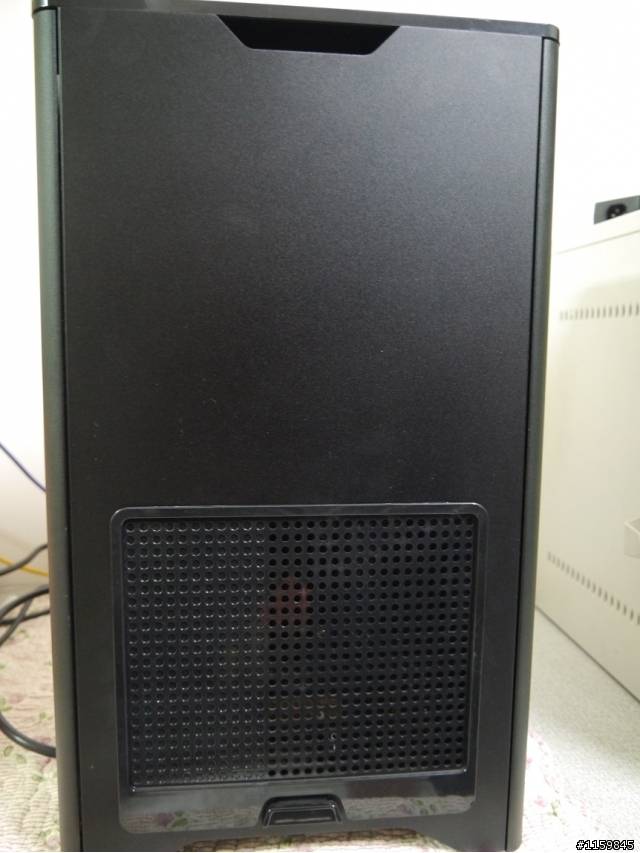

側板

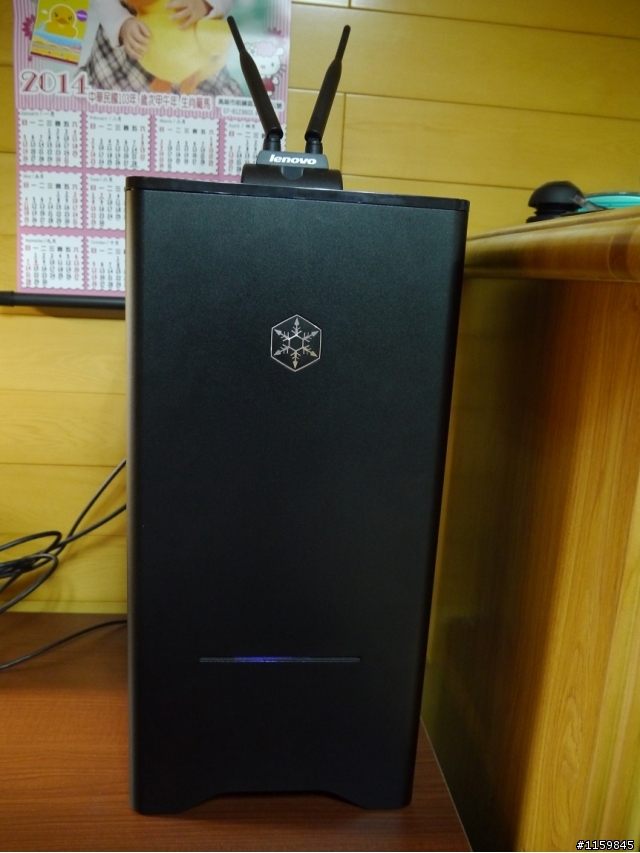

正面~ (上面的就是天線啦)
==============================================================
水冷大致改造到這 使用了1天 發現 實在還是有點吵,,,(主機就放在書桌上 離鍵盤30公分) 1850轉的雙滾珠風扇 還是很吵,,,決定從改靜音下手~
首先要改善的就是 風扇~ 這時問題來了,,,,一顆風扇650,,,,3顆2000,,,,難不成要買新的.....
決定 買降壓線~
1號 秘密武器登場~ 12V 轉5V 1對5降壓線~ 改完後風扇約只剩下800轉,,,,側板蓋上後除非耳朵貼著機殼不然幾乎是聽不到風切聲音~

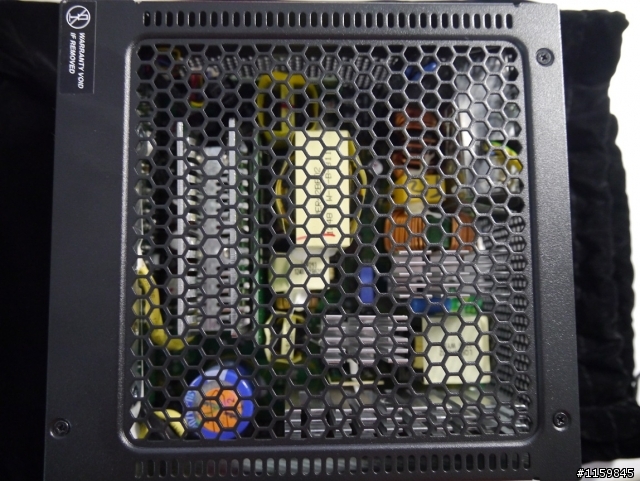

2號 秘密武器~ 改用無風扇POWER 這裡不得不抱怨一下 這裡悲劇了~,,,連換了兩顆,,,,

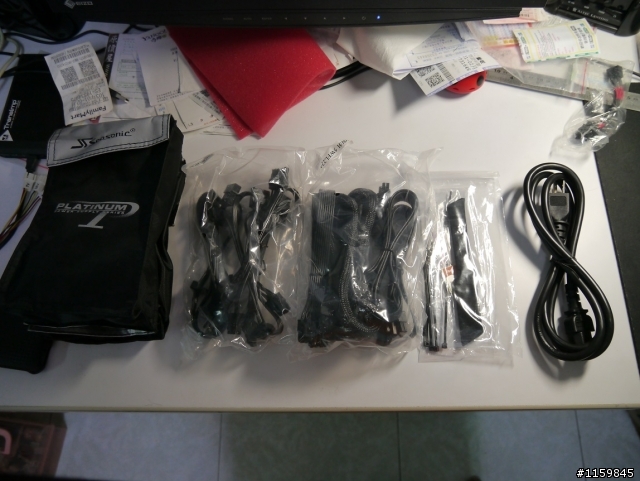

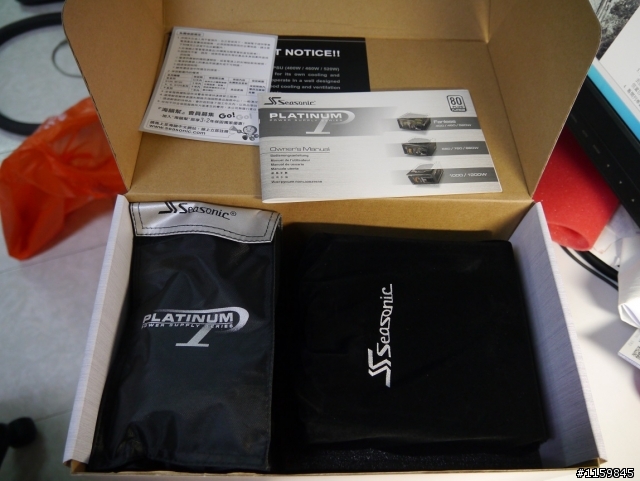

一開始第一優先選用 海韻 P520 白金 這裡順便小開箱分享一下
同樣 明眼的自己看 主日系 跟 全日系的差別

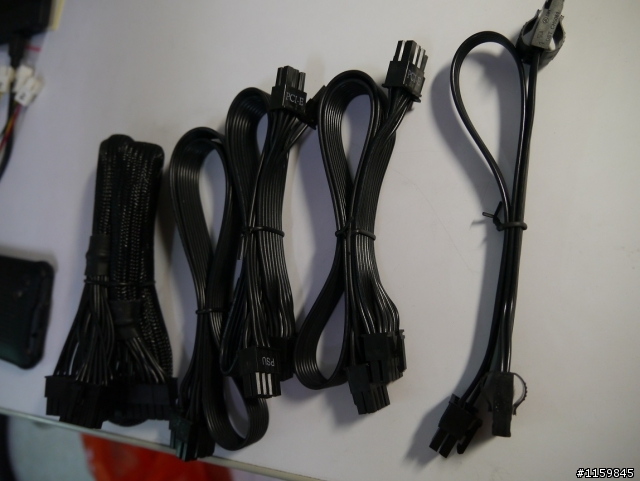

個人非常討厭的扁平線材~ 說是好整線拉 其實是廠商省成本的做法~

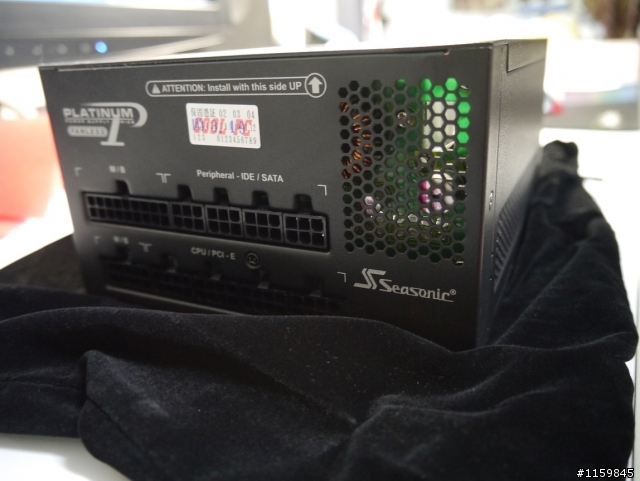

這顆POWER 我只用了1小時,,,,,,WHY? 老實說 我非常滿意 規格 做工 用料(除了那主日系,,)
但我還是拿去換了~,,,,,,,,,,因為 有很明顯的電流聲~(嘯聲OR高頻聲就不管了)反正跟我之前那顆X-460W相比 他就是有聲音 = = 只好拿去換,,,原本想換一顆一樣的 但是私底下問店員後 很明白的告訴我海韻,,,這種情況很普遍,,,,,我只好勉為其難的挑下面這顆,,,,(老實說 以POWER紋波來說,,P520這顆比下面這顆強很多)

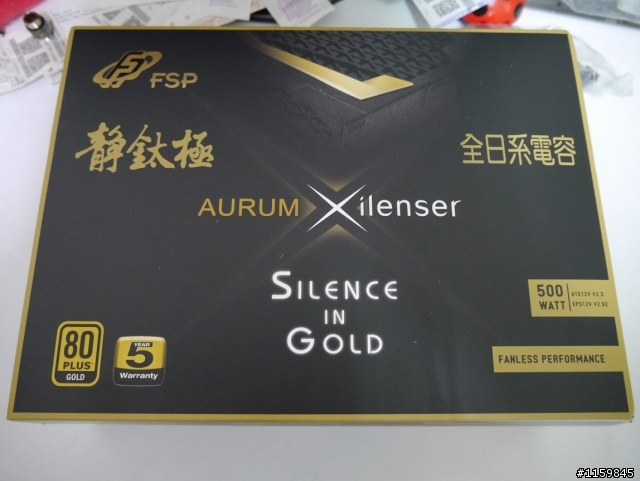

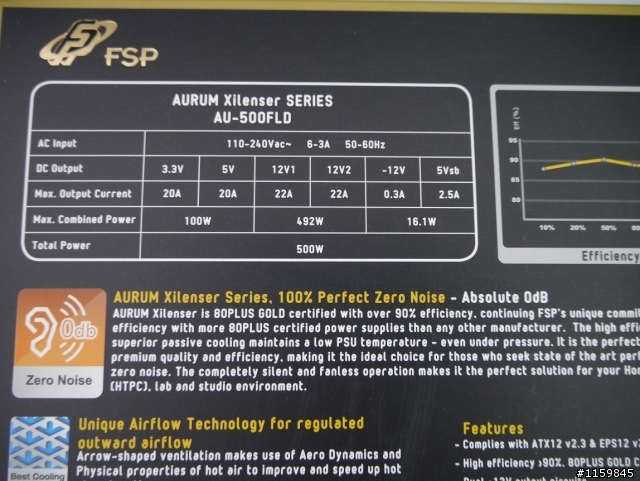

廢話不多說 就是靜鈦極~ 500瓦 一樣來個小開箱~

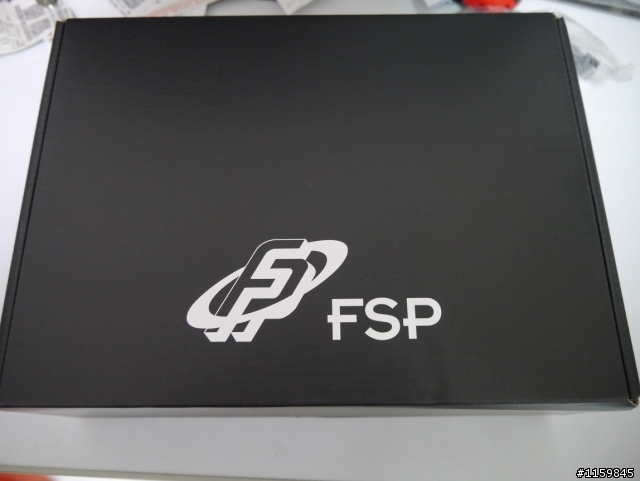

包裝盒 跟海韻比 寒酸了不少 而且是非模組化,,,
總算不是扁平,,,,,,

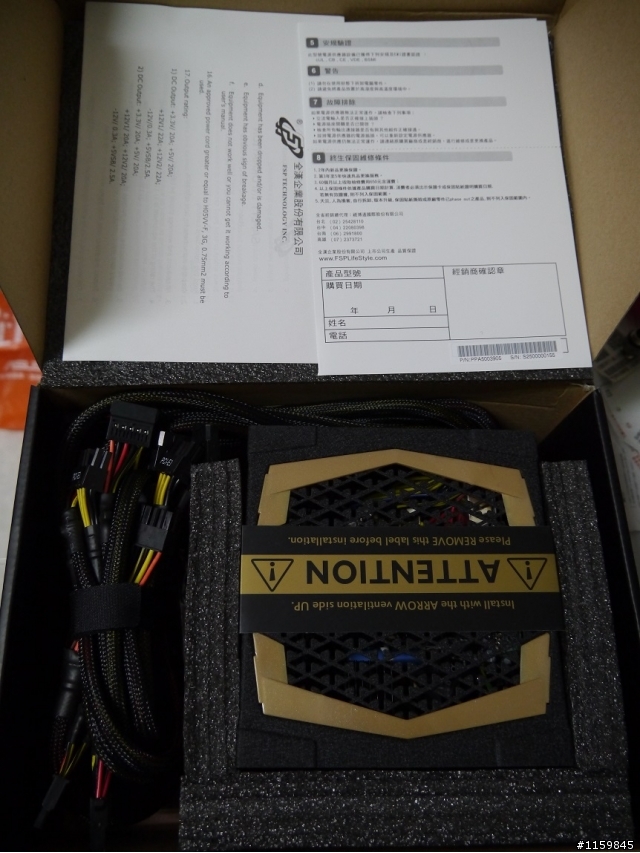

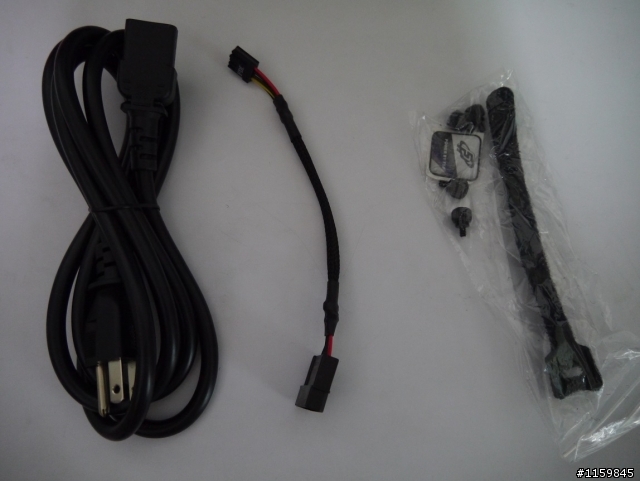

裡面的配件 就這三樣~

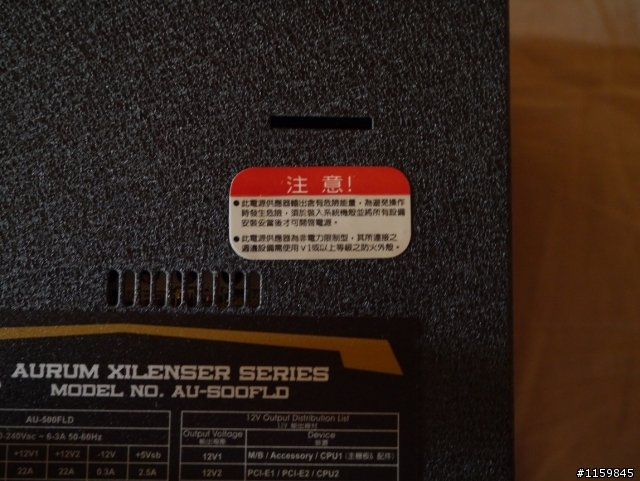

還有貼注意事項~ 很不錯 ~ 而且這顆 沒有電流聲跟異常聲音的問題,,,,,總算放心了~

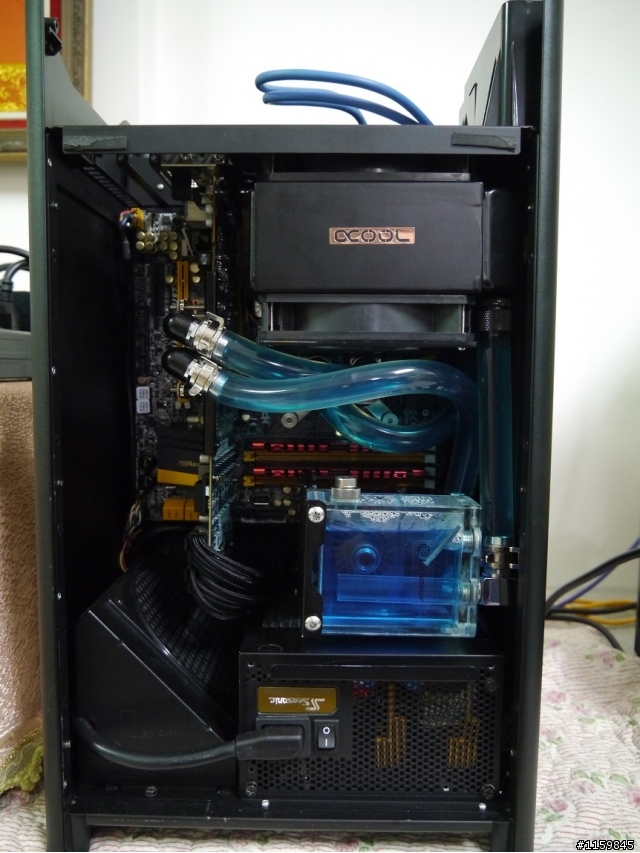

上機上機
靜音感想 由於風扇轉速全都強制在800轉 而且整機只有3顆風扇 ,CPU,顯卡全跑水冷 PSU也改成無風扇
所以機器在運作時 幾乎聽不到聲音(我的測試環境給大家參考 半夜3點 樓中樓 沒開空調 沒開風扇 沒開電燈 簡單說就是四周沒任何聲音來源~ 人位於主機30公分處)
最後附上一張測試圖 , 我相信很多人會對1D 12CM冷排 能夠帶的動 4670K+7950嗎?
CPU 4670K 1.12V OC 4.3G
GPU 7950 850/1250
燒機時間 5小時06分~ 顯卡核心最終溫度維持在63度~(1D +低轉速風扇能有這種效能我很滿意了)
給大家參考
感謝收看~
