請教一個PWM電路圖(控制風扇用)

david887
個人積分：24分
文章編號：40805282

24分

樓主

2012-12-27 0:01

在網路上找到這個有關PWM調速控制的線路
原始網址

照著做出來了。

不過...轉低速或是全速轉時都會有"滋滋嘎嘎"很難形容的聲音，很像呻吟聲 @__@"

我多做了一個插座是可以連接到主機板上的3PIN插座(偵測轉速用)

當調整VR時，看到轉速的數直非常不固定(也有到破萬轉的數字)

是因為頻率關係嗎?
還是啥電磁干擾什麼的? (我用的是一般的電漿電容)

文章中有提到頻率是100HZ
(With the 100nF timing capacitor C1, PWM frequency is about 100Hz,)

麻煩會的大大指點一下 3Q

2012-12-27 0:01 發佈

文章關鍵字風扇 PWM電路圖

kuoderek

kuoderek
個人積分：0分
文章編號：40806750

0分

2樓

2012-12-27 1:16

正負端再接上一顆大電容試試看吧!

rossbug

rossbug
個人積分：120分
文章編號：40808720

120分

3樓

2012-12-27 7:47

試試看那把C1電容改小一點....例如47nF或更小

或者是在風扇兩端加電容(可以先加大一點像10u~47u，看他會不會叫)

問一下樓主風扇是哪一顆

另外電路部分我比較建議這個(樓主只需要改變電路接法即可)

http://forum.allaboutcircuits.com/cache.php?url=http://www.sentex.ca/%7Emec1995/circ/pwm555.gif

david887

david887
個人積分：24分
文章編號：40856816

24分

樓主

2012-12-29 2:54

http://forum.allaboutcircuits.com/cache.php?url=http://www.sentex.ca/%7Emec1995/circ/pwm555.gif

這圖我看不太懂，R1 怎會接在那個位置 @_@?

圖中Q1和D3 在電子材料行都沒有，Q1我用IRF540替代，D3我用1N4001替代
照著做出來，555非常燙，當然是沒法控制轉速，只會全速轉，直覺有問題(不過不知BUG在哪 @_@")

卡爾文@01

卡爾文@01
個人積分：219分
文章編號：40857272

219分

5樓

2012-12-29 4:52

rossbug給你的圖是對的。而你先前的電路也是對的，只是用法比較不正規。兩者都會動作也可以調整PWM的周期。
你應該是接措電路或錯用零件啦。

david887 wrote:
http://for...(恕刪)

rossbug

rossbug
個人積分：120分
文章編號：40857822

120分

6樓

2012-12-29 7:50

david887 wrote:
http://for...(恕刪)

1.
R1接在那裏沒問題，RC充放電，往上是藉由R1到12V做充電，往下是藉由555內部的NPN放電

2.
D3是要做保護用，可以找shockey diode一類的

(1N4001其實不一定適合，另外付的圖中MBR1645就非常OK)

3.
MOS沒問題，但如果你555是接5V，那最好找Vgs導通電壓約1V的比較好，(IRF540是3到4V)

4.
大大......，可能有接錯電路，另外 555 的供電不一定要照圖接12V......可以接5V

-----------------

(我用的是一般的電漿電容) .....電解質電容???

david887

david887
個人積分：24分
文章編號：40864610

24分

樓主

2012-12-29 16:21

rossbug wrote:
1.
R1接在那裏沒問題，RC充放電，往上是藉由R1到12V做充電，往下是藉由555內部的NPN放電

2.
D3是要做保護用，可以找shockey diode一類的

(1N4001其實不一定適合，另外付的圖中MBR1645就非常OK)

3.
MOS沒問題，但如果你555是接5V，那最好找Vgs導通電壓約1V的比較好，(IRF540是3到4V)

4.
大大......，可能有接錯電路，另外 555 的供電不一定要照圖接12V......可以接5V

謝謝指點喔!!

抱歉非本科系對於技術規格不是很懂

D3-MBR1645 找不到，可以用哪個"型號"替代呢?

Q1-BUZ-11 也找不到，可以用哪個"型號"替代呢?

我只是要用來控制電腦裡的散熱風扇，風扇大概0.2~0.3安培左右(8公分，12公分那種)

打算做一組(控制6個)放在面板上

拍謝。我是說電解電容啦，打錯字 XD

這種電路用一般的電解電容應該OK吧?

rossbug

rossbug
個人積分：120分
文章編號：40868458

120分

8樓

2012-12-29 21:04

david887 wrote:
謝謝指點喔!!抱歉非...(恕刪)

電解質電容OK的，你的電路操作頻率只有100Hz

頂多就是把12V到地的電容在多加個1~10uF即可

至於型號，抱歉我也沒辦法給你明確的選擇，BJT跟MOS這玩意，種類真的很多(其實是我自己不熟 orz

)

而且我常去的電子材料行有電腦可以現查~~~~

養成壞習慣，到現場看有啥型號，電腦當場查，看規格OK就隨意買了

大大是一次控六個風扇，總共約1.2~1.8A嗎?

david887

david887
個人積分：24分
文章編號：40869796

24分

樓主

2012-12-29 22:19

rossbug wrote:
電解質電容OK的，你的電路操作頻率只有100Hz

頂多就是把12V到地的電容在多加個1~10uF即可

至於型號，抱歉我也沒辦法給你明確的選擇，BJT跟MOS這玩意，種類真的很多(其實是我自己不熟)

而且我常去的電子材料行有電腦可以現查~~~~

養成壞習慣，到現場看有啥型號，電腦當場查，看規格OK就隨意買了

大大是一次控六個風扇，總共約1.2~1.8A嗎?

謝謝指點喔!!

我們這挺沙漠的

我們桃園這民族路上的3家電子材料行，我遇到的都是不懂的，只會照你給的編號找給妳 >__<

話說我買了一個 IRF-520 一個$45元(好貴)(我有搜尋其他PWM相關網頁都有提到這顆) 試試

IRF-540-SAM 一個$30元(不同一家材料行)，好怪規格上 520 居然比 540 貴

成功了，也沒有哼哼哼的聲音

應該是我看電路在銲接上有問題導致之前的555很燙(燒掉了)

換成IRF-520和新的555就可以了，其它的在來交叉試驗一下

我想透過電腦的電源供應器(12V)，作一組(6個)，(DIY)裝在機殼面板上

就像這樣

(這是用LM317作的，降電壓的方式)，照著LM317的datasheet裡的範例，317旁沒用二極體作保護電路，風扇插座也沒用整流二極體保護 @_@"，使用上感覺電流"好像"會互相影響。

"一次控六個風扇，總共約1.2~1.8A嗎?" 這會關係到 D3 整流二極體的選擇上嗎?

D3的安培數選擇上是看風扇的電流值(有牌子的FAN都有標示) 對嗎?

還是說6個FAN共用同一個DC-12V 電流會加總或是說會互相影響 @__@?

DIY挺有趣的，遇到問題或錯誤正是從疑問中學到東西的時候

rossbug

rossbug
個人積分：120分
文章編號：40875914

120分

10樓

2012-12-30 8:51

david887 wrote:
謝謝指點喔!!我們這...(恕刪)

我列表式回，如有漏的或錯的，還請其他高手多指教了
1.
IRF-540-SAM 一個$30元(不同一家材料行)，好怪規格上 520 居然比 540 貴

A : 電子元件型號跟價錢沒有任何絕對關係，通常都是用規格去命名，例如 7805 的5代表5V

2. 成功了，也沒有哼哼哼的聲音

A : 有可能

3. 應該是我看電路在銲接上有問題導致之前的555很燙(燒掉了)

A : 三用電表超好用，做完電路，一定要養成習慣用三用電表確定各接點是否有短路，尤其是電壓跟地

4. (這是用LM317作的，降電壓的方式)，照著LM317的datasheet裡的範例，317旁沒用二極體作保護電路，風扇插座也沒用整流二極體保護 @_@"，使用上感覺電流"好像"會互相影響。

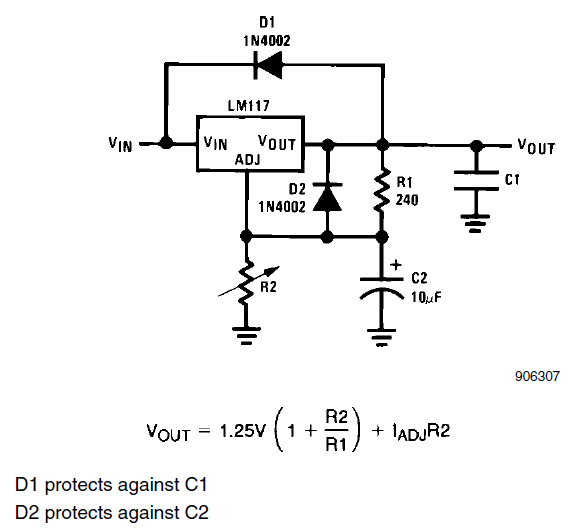

A : LM317是屬降壓式非PWM，不需要像PWM中的那個二極體作保護，PWM的那個是要防止PWM方波的 "突波"讓電壓不要瞬間超過12V太多(你可以注意一下那個D3的正負極接法)，若是LM317的話，是要針對LM317或其他地方做保護，如圖(這回就是用1N4002，當然這不是絕對的，只是相對沒必要用到MBR那種)

5. D3的安培數選擇上是看風扇的電流值(有牌子的FAN都有標示) 對嗎?

A : 不是，要看反向電壓有沒過12V以及導通電流跟電壓(sorry先讓我簡單回答，打太多字)

6. 還是說6個FAN共用同一個DC-12V 電流會加總或是說會互相影響

A : 互相影響是會，就像數位類比電路之間要分開給電壓一樣，不過這部分給適當電容即可，不需考慮太多

有啥問題盡量問(嘗試回答問題也是一種學習 ^++^

)，如有錯的還請高手多指教了，感謝~~~~~~~~~~
