而久聞ivy超頻溫度,原廠散熱器鐵定擺一邊,好好挑款空冷散熱器才行,陸陸續續爬文看完,那幾篇TPC-812測試文很吸引人,不過好像沒有人拿來試i7-3770K,我就自告奮勇買回來玩玩
以下圖文並茂說故事來分享
↑只是隨性拍下住在彰化和美朋友幫忙才買到迪亞布羅3(Diablo III)標準版實體包,這真的不是炫耀文啊!!

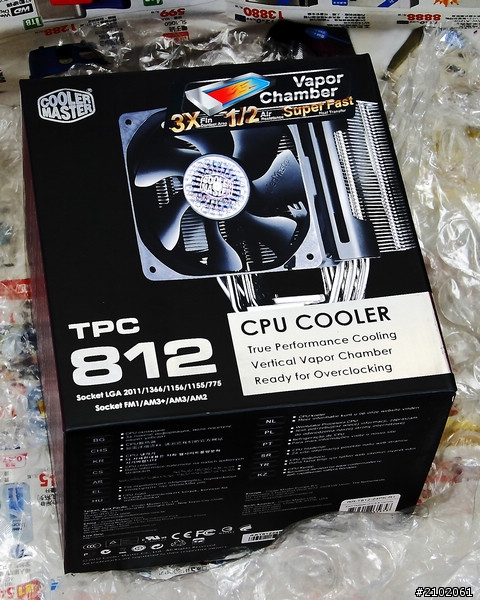

↑有請傳說中用了均熱板的空冷神塔-TPC 812

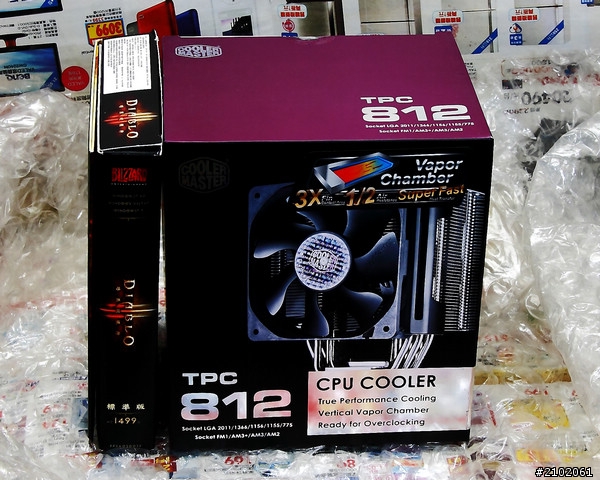

↑一比就會發覺迪亞布羅3標準版實體包好迷你阿

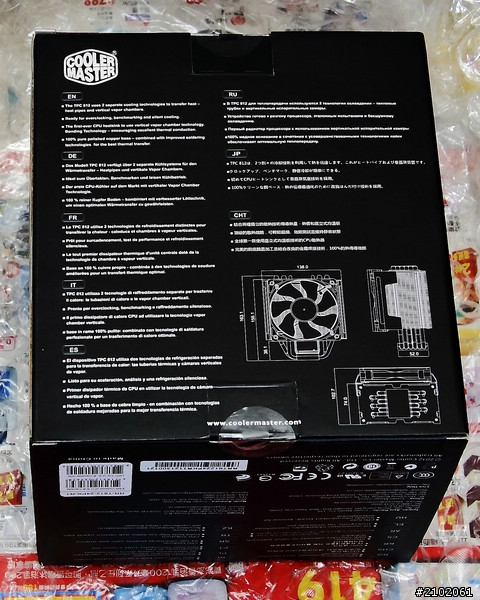

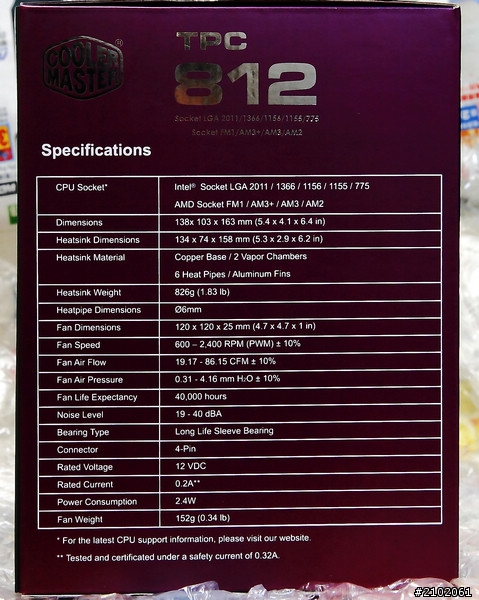

↑採購組裝前一定要看的規格表,不然不合用就麻煩了
↑TPC 812有多高大看這裡的圖示
↑有任何問題要找廠商,這裡有電話阿
↑開盒先

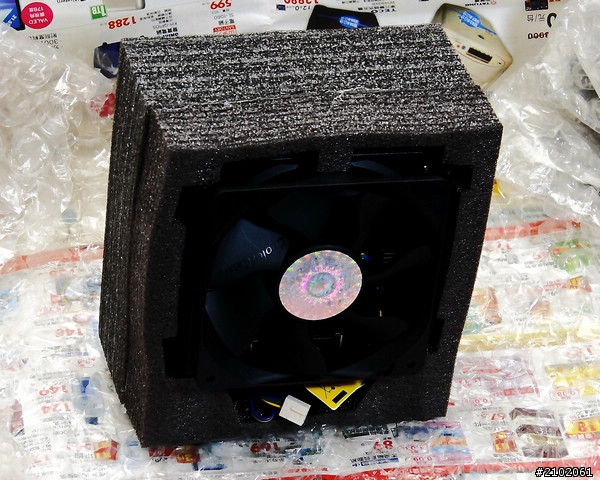

↑TPC 812用泡綿和保護

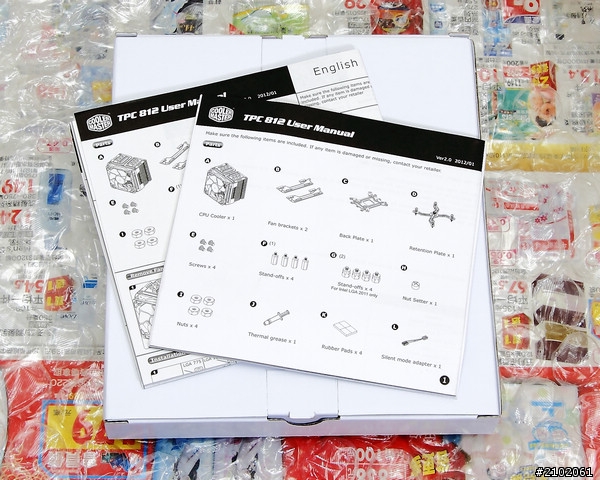

↑說明書跟白盒

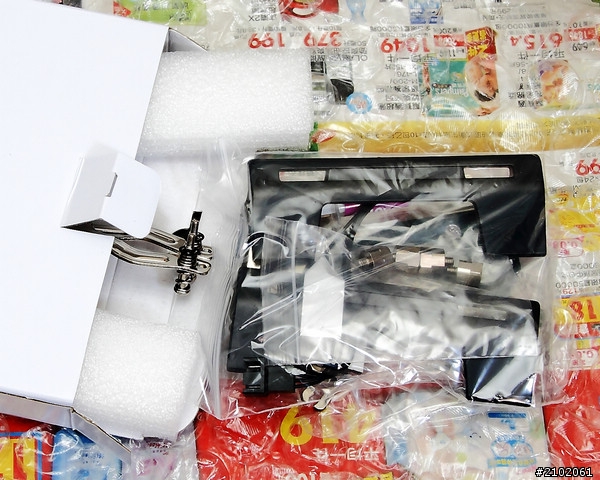

↑白盒有用泡綿來保護配件包

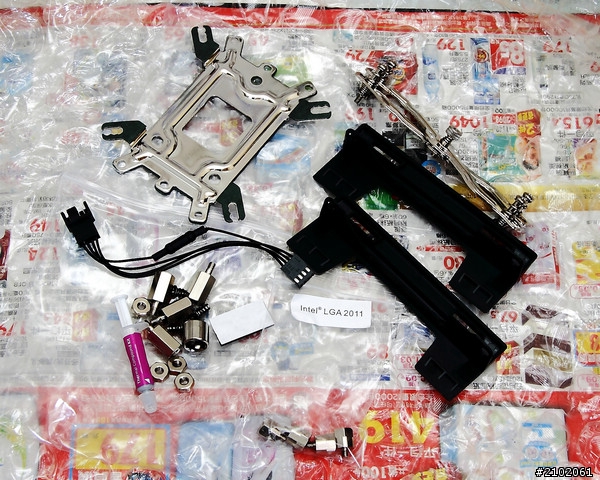

↑管他I社、A社U都不怕的秘訣,其他就金屬背板、螺絲、說明書、加掛風扇支架、散熱膏..

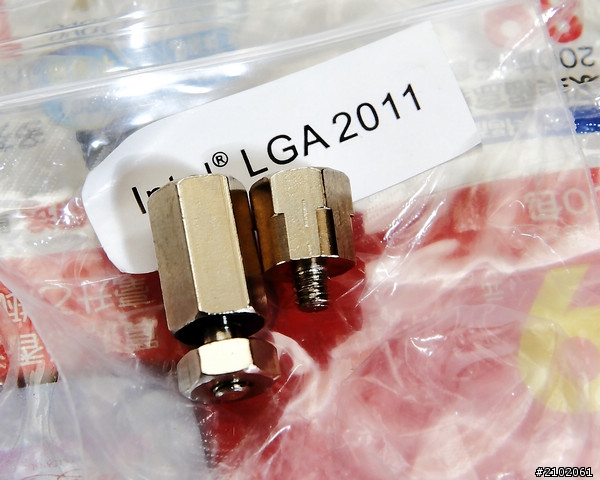

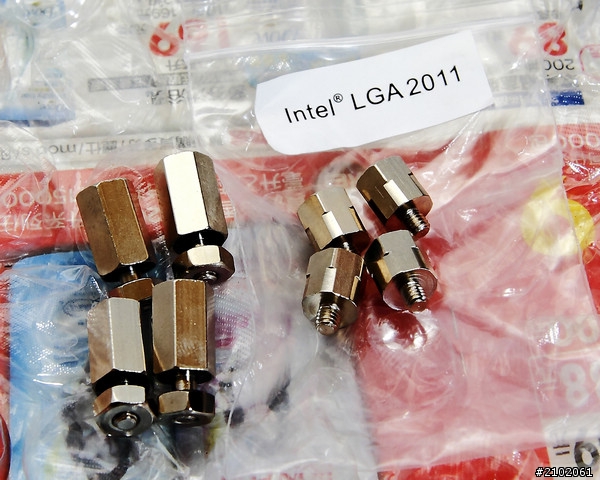

↑那個短長度固定鎖點螺絲是LGA 2011
↑不知道怎麼長度有別,難道LGA 2011的處理器高度比較高?
↑整個散熱本體都是電鍍鎳處理,好處是用一段時間也不會有氧化色

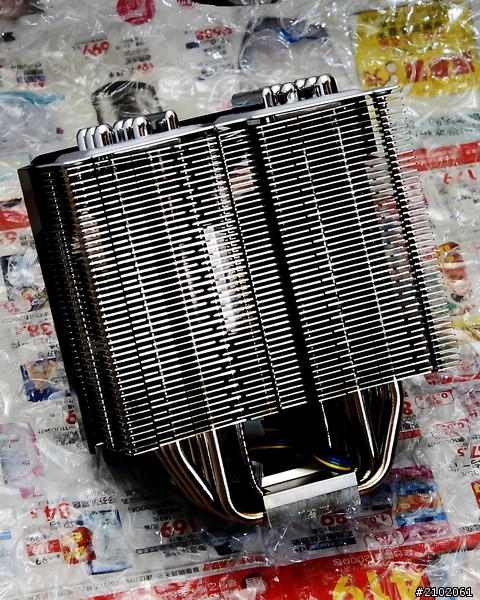

↑看散熱鳍片造型設計
↑量整個散熱器高度有16.3公分,跟上一台巴扣牌推土機用的hyper 612 pwm差不多高,一般小機殼要注意會不會住不進去喔,我用CM Storm Trooper機殼足妥當

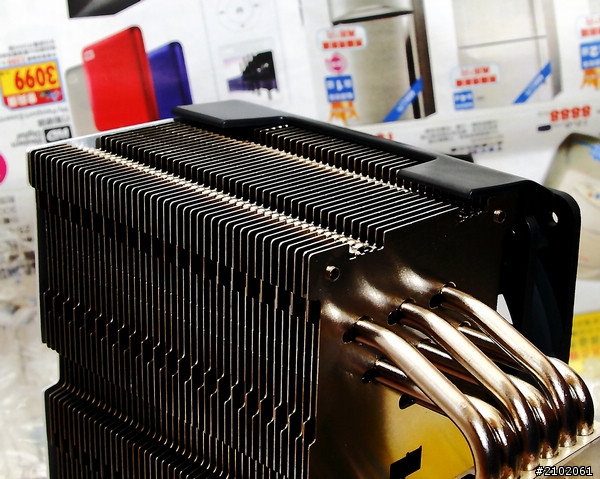

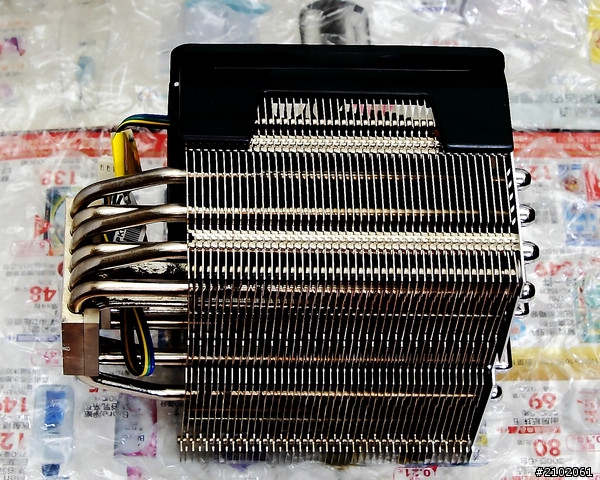

↑看側面的散熱鳍片造型設計

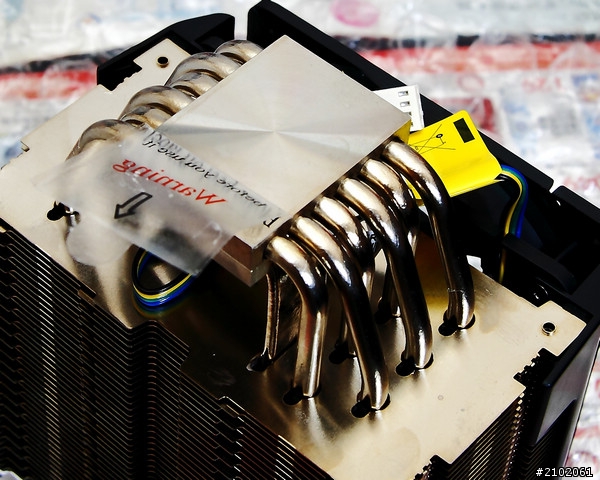

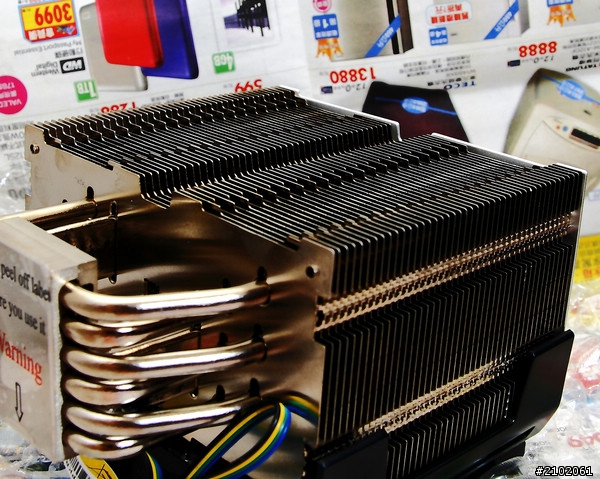

↑抗氧化電鍍鎳處理的拋光銅底包著6根6mm熱導管,使用前得把貼的警告貼紙撕開,應該不會有人沒撕就用了?

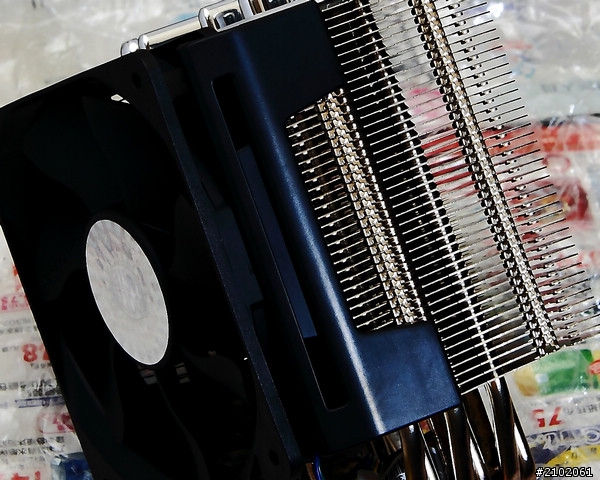

↑卡扣式的風扇安裝方式,很方便拆裝風扇

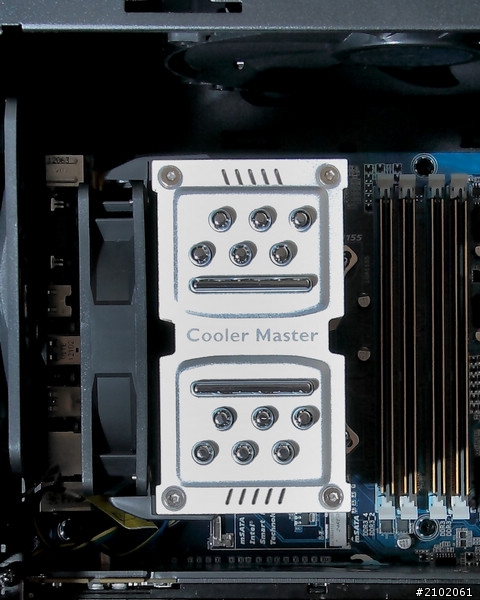

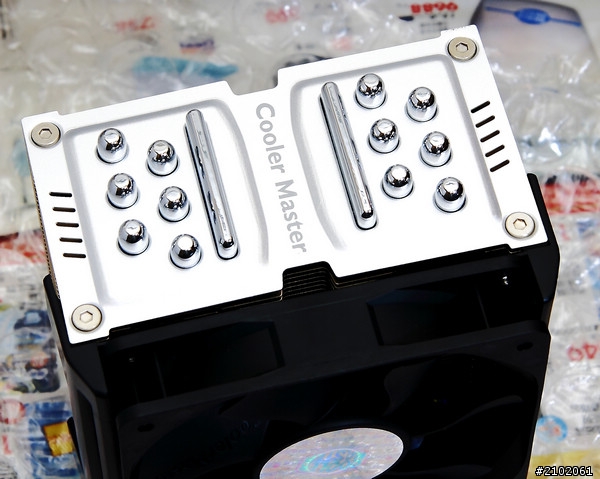

↑散熱器頭頂加上面罩,12個熱導管頭跟均熱板穿透過面罩

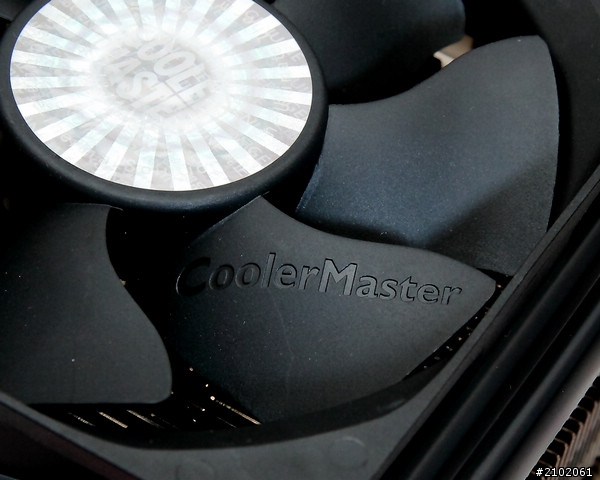

↑已搭載轉速600-2400RPM的12公分PWM風扇,傳說中的"海帶"扇,扇葉上有刻上cm字樣
↑PWM風扇規格標籤,有興趣的人可以搜尋看看

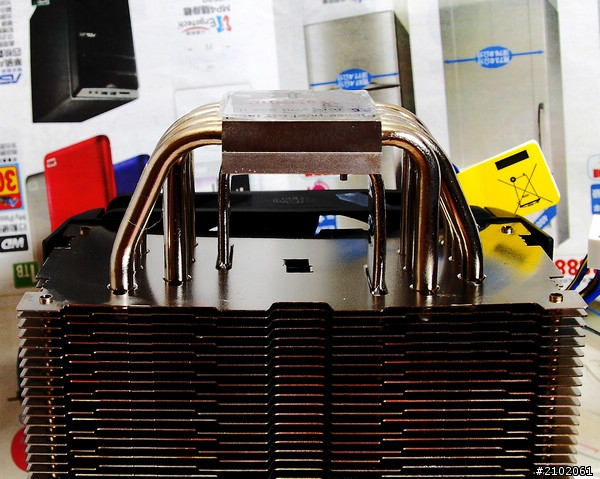

↑這裡很容易到的6根6mm熱導管、均熱板加散熱鳍片設計
組裝配備:
(1) i7-3770K CPU
(2) Z77P-D3
(3) elixir DDR3-1600 4Gx4
(4) HD 6870
(5) WD 1002FAEX
(6) CM Storm Trooper
(7) CM Silent Pro Gold 600W
(8)TPC 812

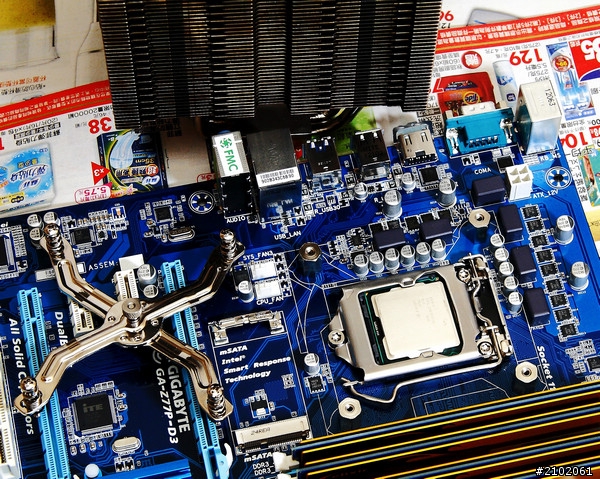

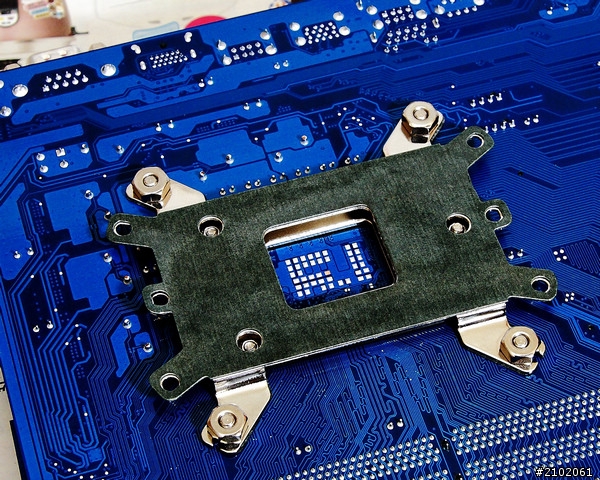

↑先完成金屬背板與固定鎖點螺絲

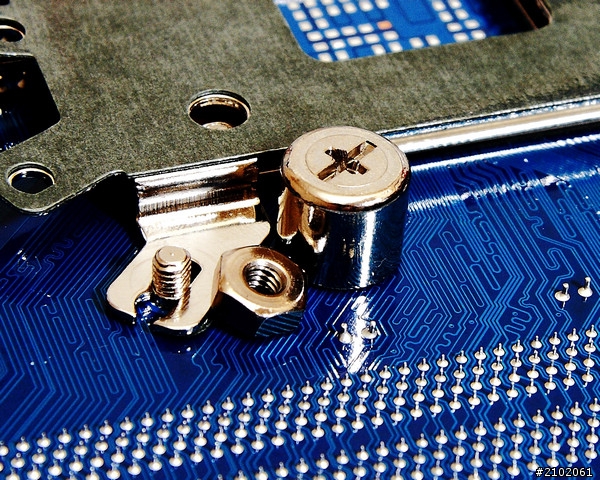

↑主機板背部有金屬背板做強化

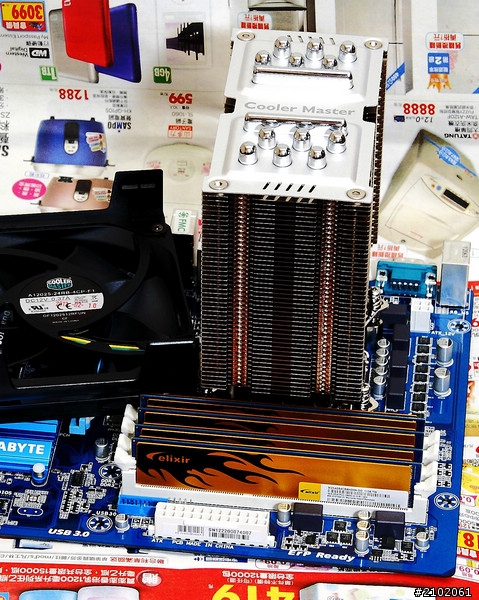

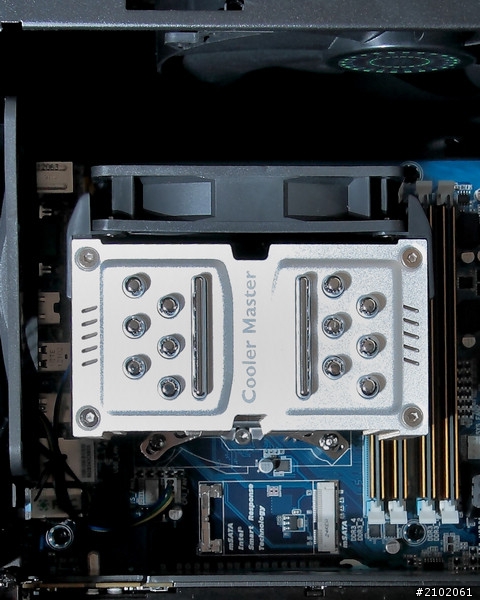

↑想好TPC安裝方向
↑有人說這樣安裝方向的散熱效果最好
↑我決定試試風扇把風流吹向機殼後方與頂部風扇來抽出的方式

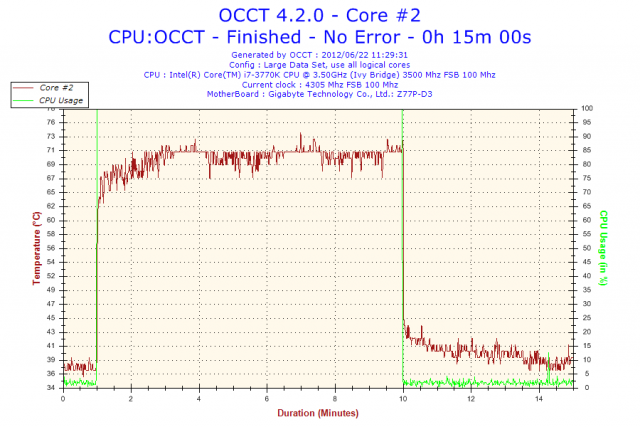

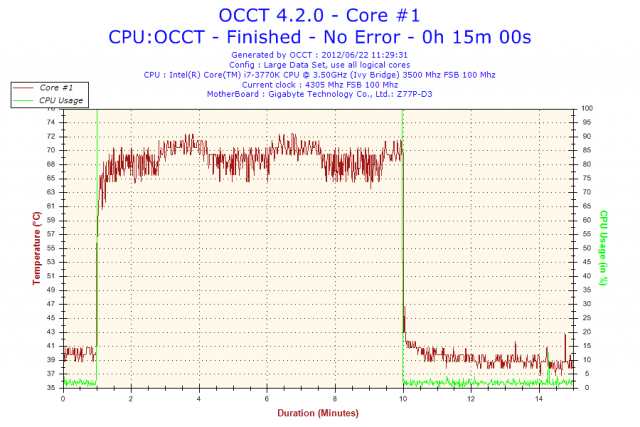

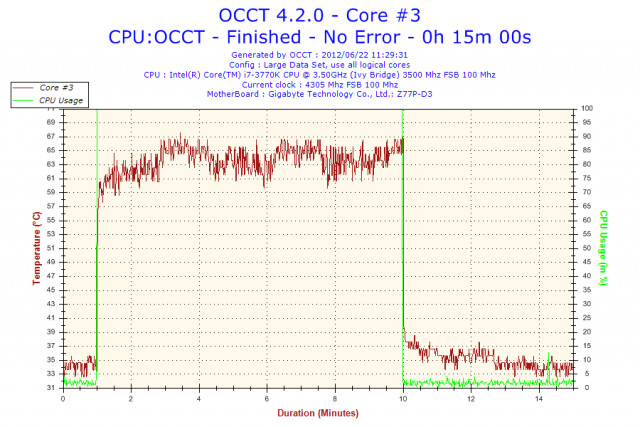

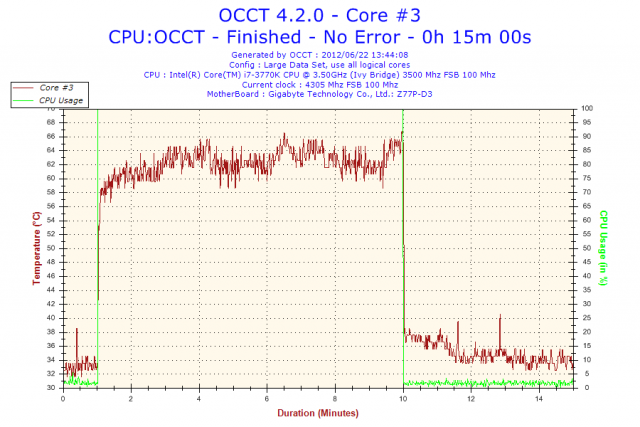

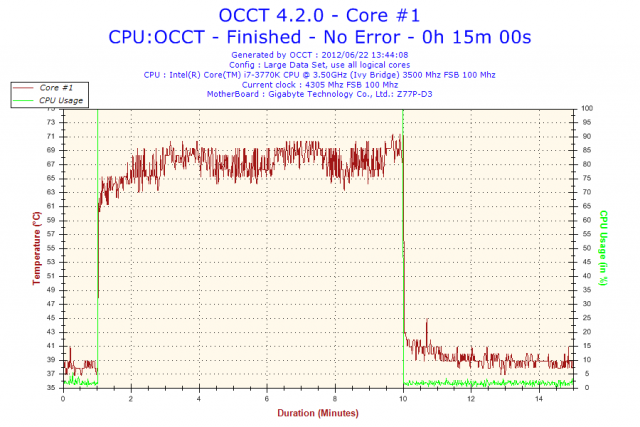

TPC 812的風扇採pwm自動調整,房間裡冷氣沒開的室溫是29度,i7-3770K時脈一口氣拉到4.3G,準備occt 4.2.0的CPU:OCCT項目簡測15分

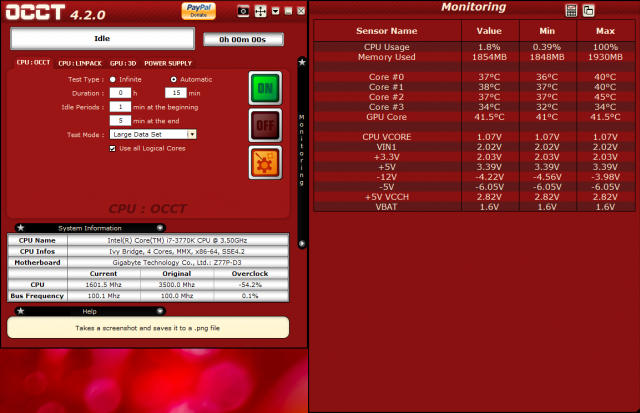

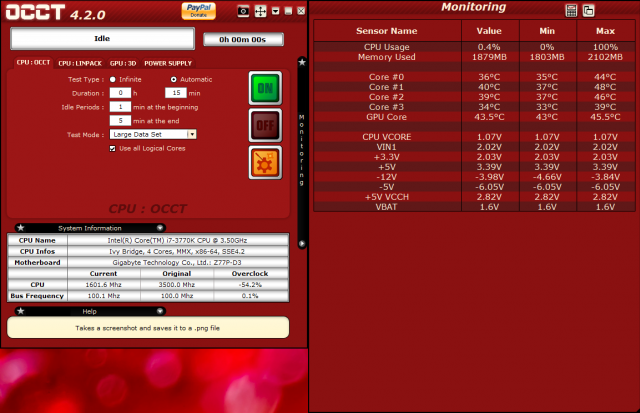

↑剛開完機的4核心溫度,軟體顯示不超過40度左右
沒有對照怎麼可以,我又把散熱氣轉向試試看
↑在機殼內用這樣安裝把氣流吹往機殼背後,主要由機殼後風扇抽出
↑剛開完機的4核心溫度,軟體顯示不超過38度左右

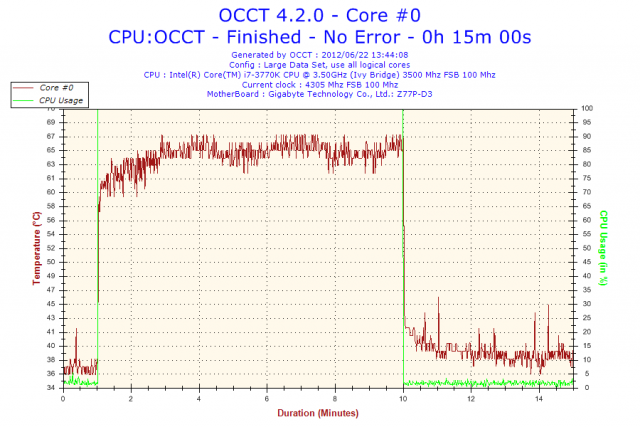

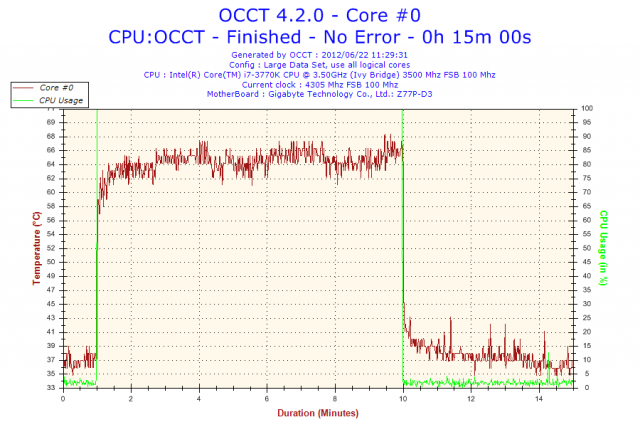

整理一下兩種散熱器安裝方式的各處理核心最高溫度:
第一種:core 1-68. core 2-73. core 3-74. core 4-68
第二種:core 1-68. core 2-71. core 3-73. core 4-67
TPC-812能把超4.3G的3770K溫度壓在75度內,我還真有些驚訝,這有值回票價了,對我的主機環境來說,2種方式都差不到1度,很挑骨頭要比是第二種方式有好一些些，但很像是軟體誤差
TPC-812附帶的優惠是散熱器用久也不易有氧化變色,安裝的方式也比上一台巴扣牌推土機用的hyper 612 pwm更簡便
有點可惜是怎麼沒有一次給兩個風扇阿
,假如有多加一顆風扇的效果應該會更好一些那TPC 812風扇還有其他兩種擺放方式,我試過都會造成氣流積熱問題,有要跟進的人就不用白費工了,有其他進度更新,再上來補充好了
