然後順便幫自己的安裝紀錄做個小筆記。
全部包含水冷頭 扣具包 水冷液 填充罐 4M水管 說明書 ......
乍看一下 , 上方有留進氣空間
下方也有保留出氣空間，並且懷疑邊框都是不鏽鋼材質打造！？因為超級有質感的！
後來發覺應該只是電鍍得比較後
馬達的部分跟水箱，大概可以吃掉原本所附送的水冷液４００ML左右
馬達是 P500 光外面零售 單價就高達1500 ，如果玩一般的的空冷已經可以買一個不錯的散熱器了 !
這產品左側的線材有點雜亂，前端既然都已經有附帶一小塊 ＰＣＢ何不把線路都接上去？
附帶的扣具盒十分具有ＴＴ的味道，印象中ＦＲＩＯ也是使用類似的扣具箱
拆開水冷頭可以發現內部使用的是小水道的設計，但似乎要顧及工法難度以及成本，所以水道的密度跟高度有所限制。
而水道上蓋的塑鋼蓋樣子還挺讓人放心。似乎也有改成顯示卡水冷頭的空間！
水道的特寫，目前不知道這水冷頭是否是新品不良或者是特殊設計，因為微水道似乎兩端有做些造型？
水冷我是外行，改天有空問問大咖的看看！
然後水道似乎是二次加工上去
底部倒是挺平整的，在水準之上。比一般空冷散熱器的底部還要平整！
預計動手的設備，先由主機上拆下來。
原本用的是I5-760處理器的散熱器！有銅底喔，但是溫度範圍是在40~70度移動。

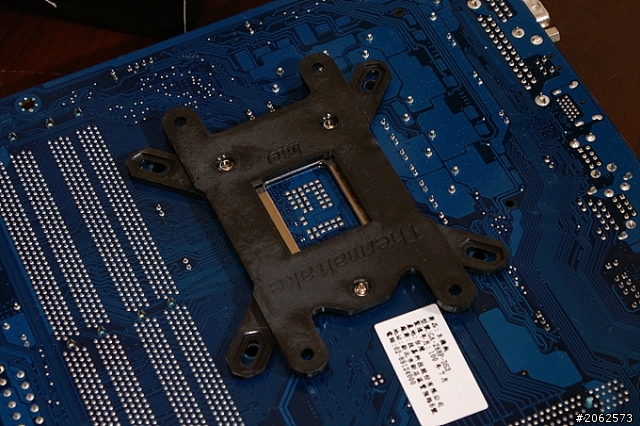

上扣具了，先把扣具背板裝上去，符合三個固定位。
所用的螺絲為六角形，大概是要防止轉動吧！
上塑膠螺絲，然後把另外兩塊固定片放上去！
這裡再把金屬螺絲上上去。
如下圖就完成了主機板上的扣具裝設。
水管夾。
再來要裝設水冷，先把附送的管夾套上水冷管。
然後把館子裝上去扣到底，把管夾移上去！
開始注水。
只要將power的綠色跟黑色短路，電源供應器就會供電！
注水狀況測試影片
水箱水如果不夠會亮紅燈喔
測試正常無漏水後就上機，長度太長了xdddd！建議各位先量好距離再開始。（以上換了兩次）
再來就是處理器用在水冷頭上的扣具。
先把它鎖在水冷頭上。
再把它索到剛剛所安裝到主機板上的扣具上。
如圖，總算完成一半！
t-amp ta2024 擴大機卡！
把其他部分整線安裝上去，完成圖！
完成。
晚點補上溫度測試圖
另外才剛裝好，就有想要在外接更大冷排，以及更改更好水冷頭的打算！
這款跟一體式水冷的冷排效能差不多，
但由於本款的馬達採用p500以及水冷水道也較目前市面上出現的一體化水冷更好，
所以應該不會輸給一體化水冷吧xdddd
但這組的改裝空間就真的比一體化水冷高上許多。
印象中記得某位大大要捐給我水冷頭的 咳！
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
2011/10/23 更新
補上簡易測試圖：
水冷對溫度的反應很靈敏，燒空冷的話通常要２０分鐘以上才能大概知道八九成最高溫度會落在哪，
而水冷燒的時候大約一分鐘就能知道八九成最高溫度會落在那裡，這是挺讓人驚喜的！
喔～降溫也很快！
===================================================================
2011/10/25 更新
今天把水冷拆下 , 準備在做點小改裝 , 這時候把空冷接上去測試 .
空冷數據
觀察以上兩組數據 , 可以發現由於 Bigwater 760 Plus 的幫浦 p500 十分強大 ,
所以發熱的反應變化很即時 , 反觀大部分的一體化水冷 , 在幫補不夠強下溫度的反應
是比較慢 , 而因為冷排關係 , 所以 Bigwater 760 Plus 在燒雞溫度的壓制上大約跟
頂級空冷差異不大 . 這是缺點但也是另外一個優點 , 原廠附送的管子有 4米 , 但實際
使用上只使用不到 60CM , 這擺明就是要你再去買冷排來加強效果 XDDDD
感謝您的收看
目前是拆下來 , 準備未來改裝後繼續用
