[開箱分享]貓頭鷹Noctua NH-D14塔式散熱器

身為貓頭鷹NOTCUA的粉絲,怎麼能錯過這咖貓頭鷹最強的頂極重兵器

其實一開始是衝著這家的風扇,才連散熱器也一起使用這品牌,還好眼光沒有選錯

不論設計.作工.品質.效能,都很滿意,目前雙風扇NH-U12P安靜使用中

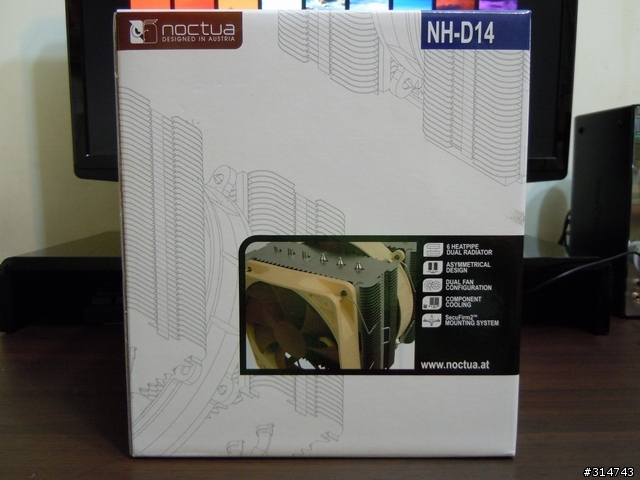

盒裝正面,很大一盒

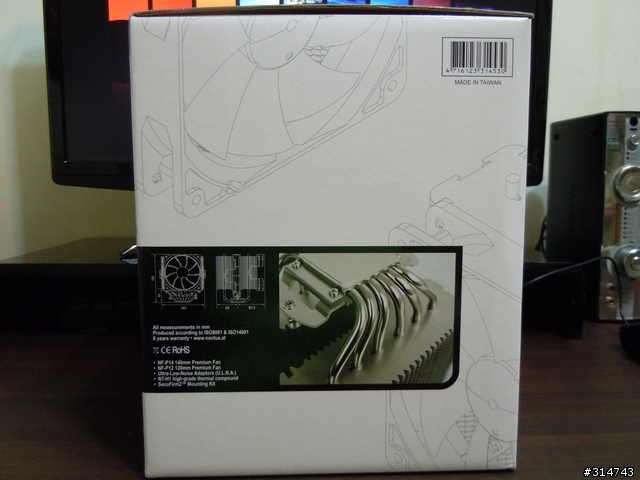

另外一面

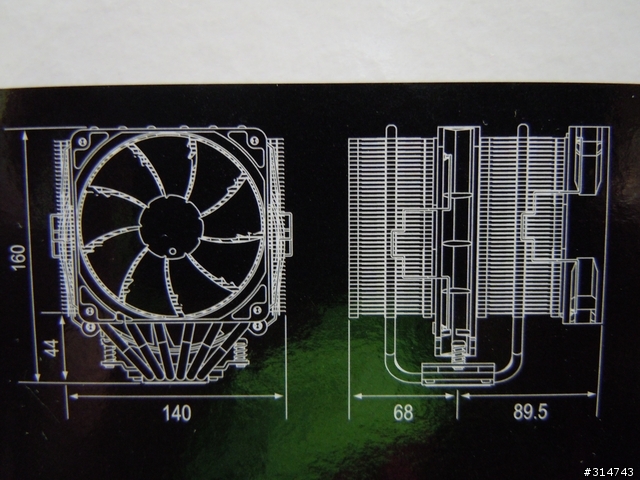

很重要的尺寸說明


值得驕傲的台灣製,不知道是那裡代工?

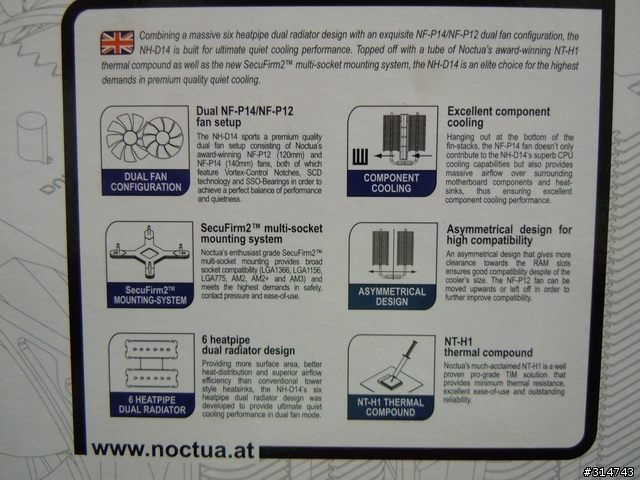

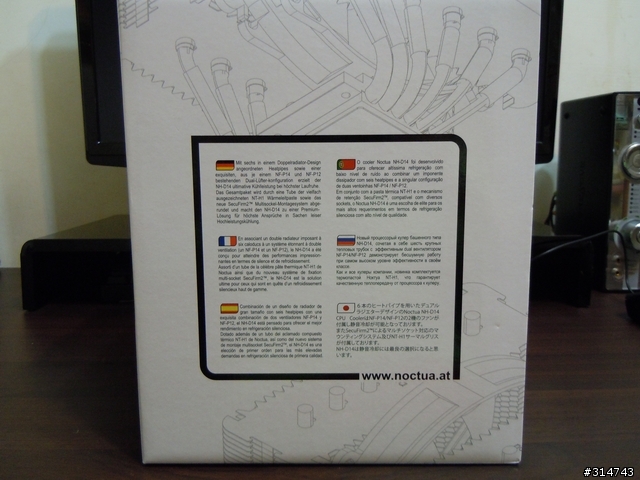

這一面是特色說明



看沒有


規格說明,字太小看不到,後面會在註解


下面................


第一次開箱,為什麼要說第一次,繼續看下去


第二次開箱,一個扁盒,這是附件盒


第三次開箱,一個盒蓋

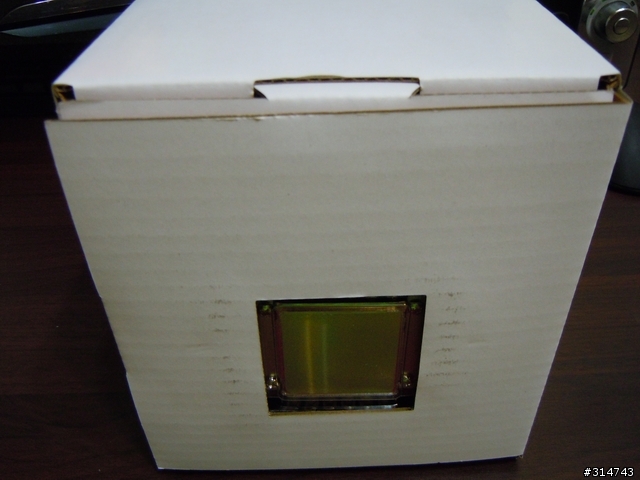

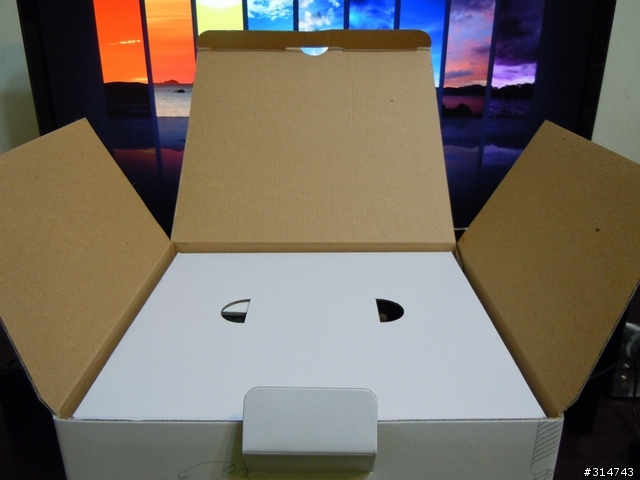

內盒,看到這裡知道包裝相當紮實

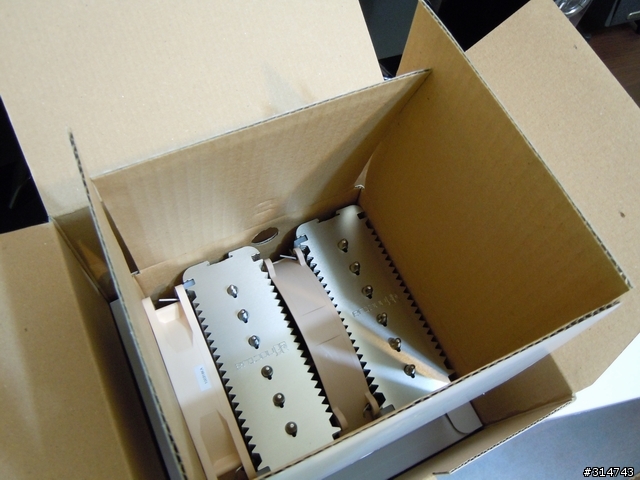

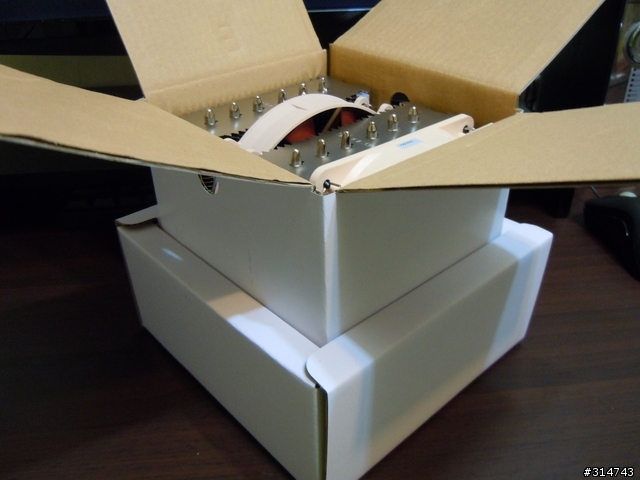

第四次開箱,本體現身


從外盒裡取出內盒

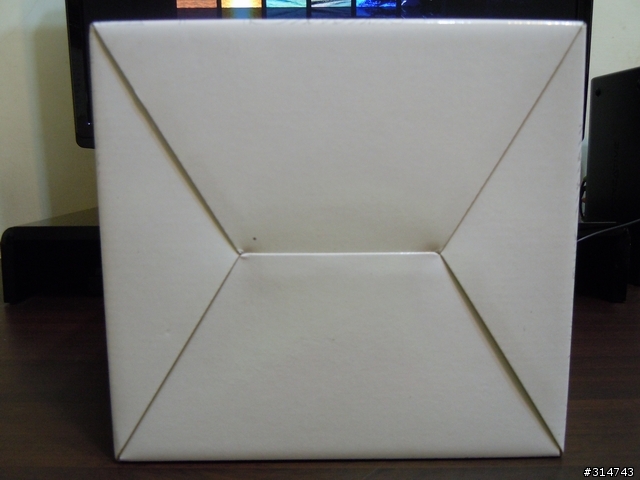

下面也是盒蓋


有玄機

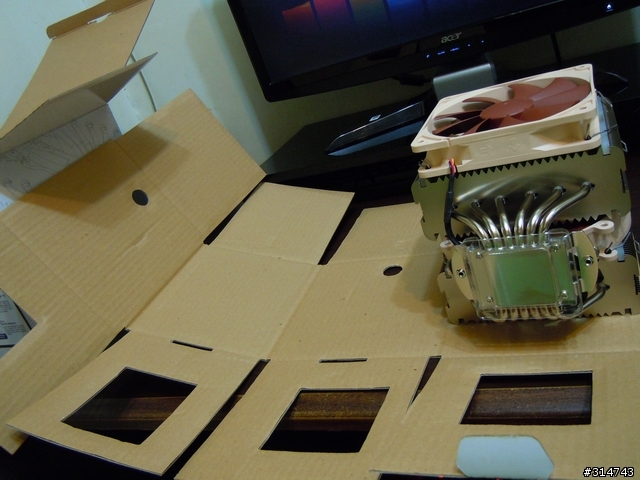

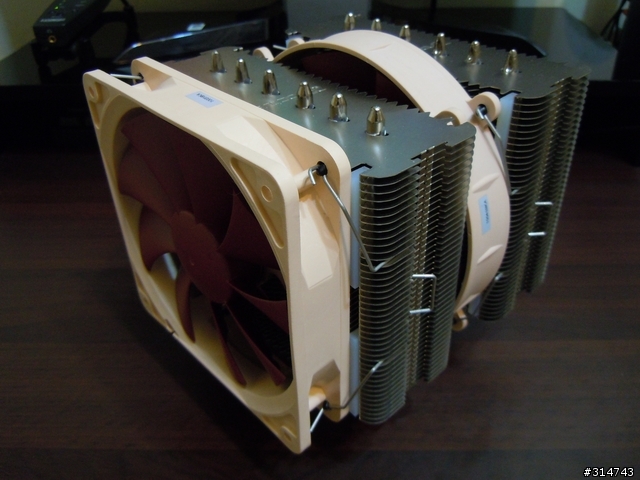

第五次開箱,攤開來,終於看到完整的散熱器


裡面還有一個扁盒,其實這是填充用的空盒,
包裝沒有使用到泡棉,只用紙盒來做多層次包裝,各方向都能確實保護到內容物


先看附件盒

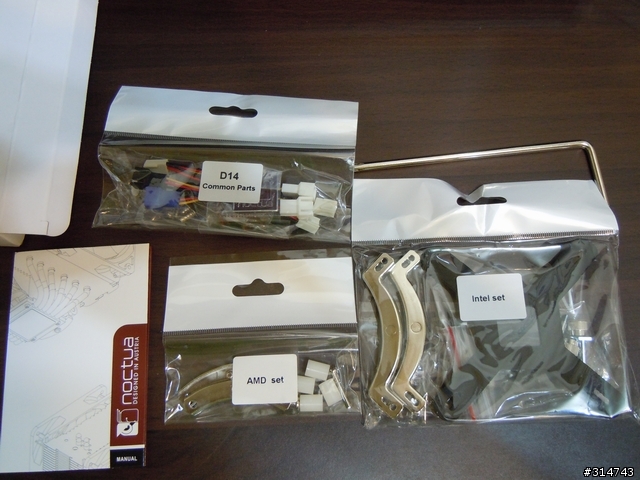

附件一覽：AMD扣具包.INTEL扣具包.零件包.L型十字起子.說明書

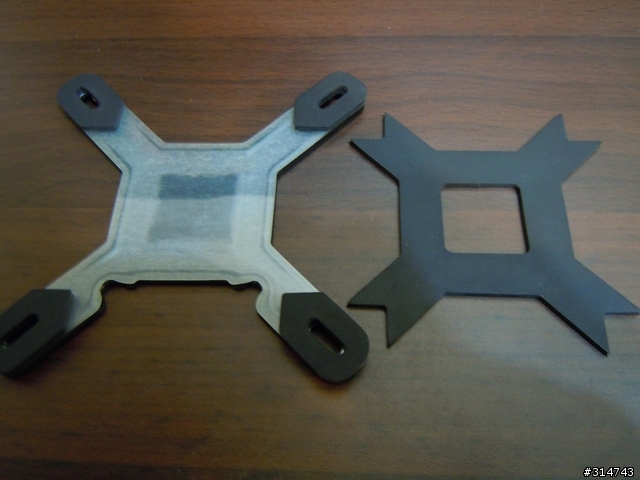

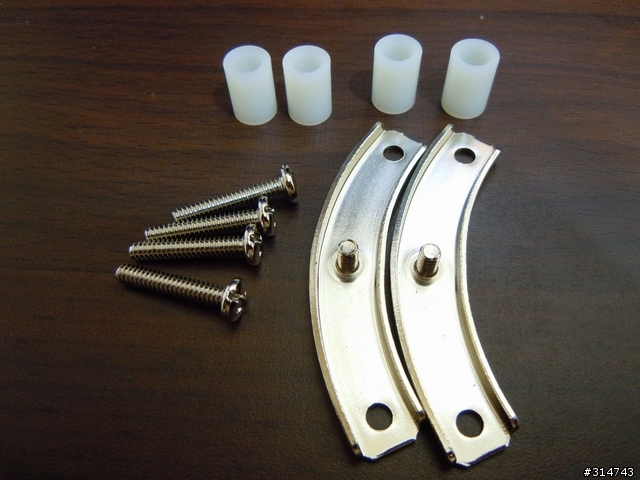

AMD扣具包一覽

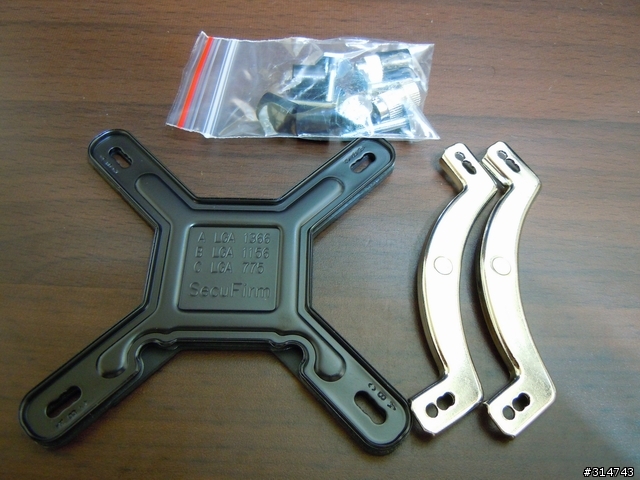

INTEL扣具包一覽

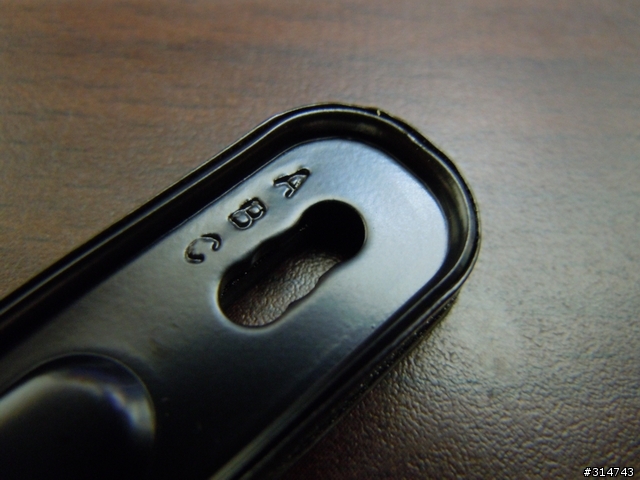

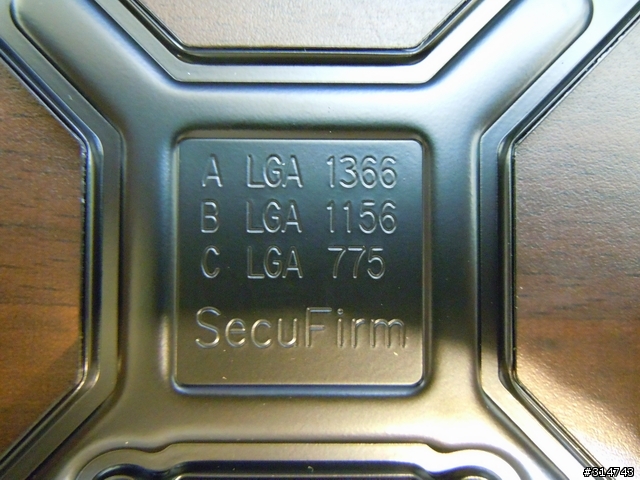

名為"SecuFirm2"的扣具組,能在LGA1366.LGA1156.LGA775.AM2.AM2+.AM3通用

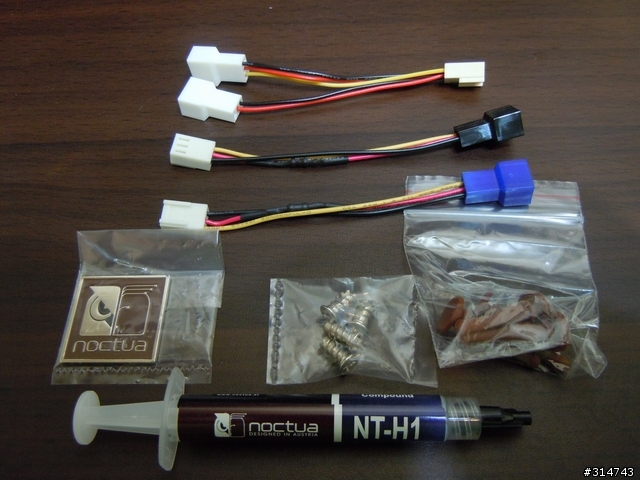

零件包一覽：NT-H1散熱膏.風扇螺絲.風扇矽膠防震.L.N.A.降壓線.U.L.N.A.降壓線.Y型分接線.金屬品牌貼紙
話說一組盒裝風扇都會附兩條降壓線,為什麼這咖雙風扇只有兩條而不是四條

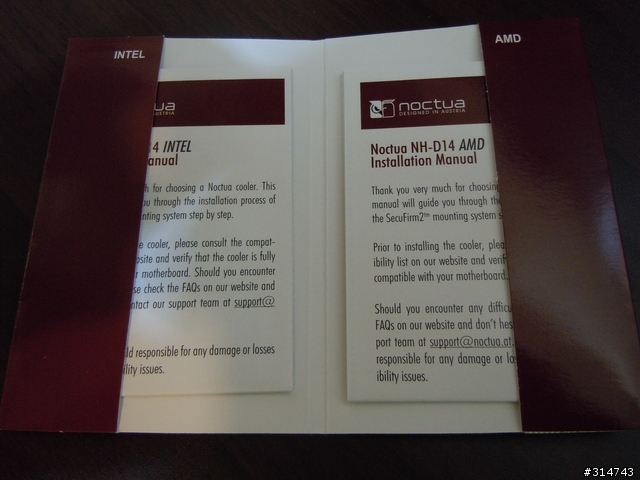

說明書攤開來有分INTEL與AMD的小冊子


非對稱風扇和雙塔設計是這咖的特色

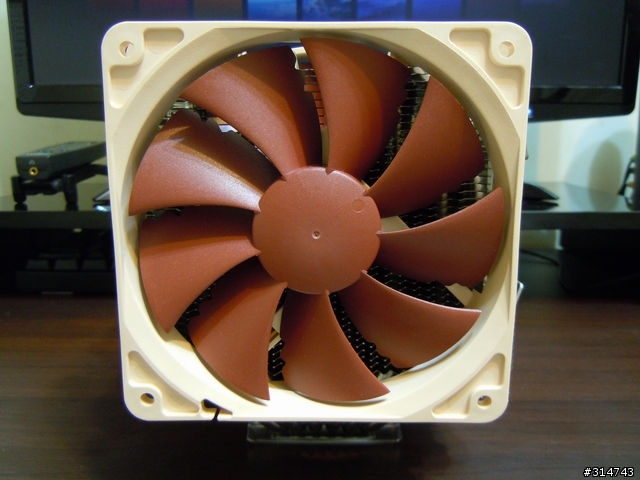

正面,12公分的NF-P12風扇

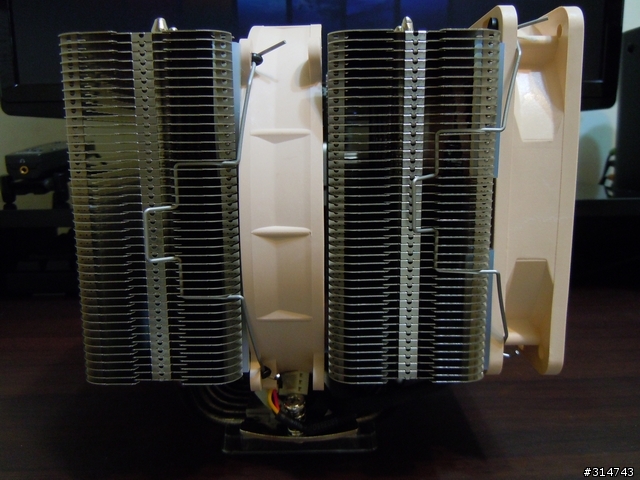

側面,42片散熱鰭片X2


後面,從鰭片的縫隙裡可以看到熱導管和14公分的NF-P14風扇

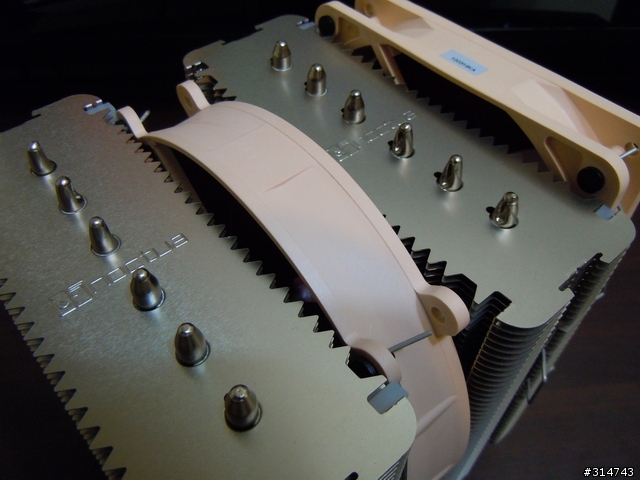

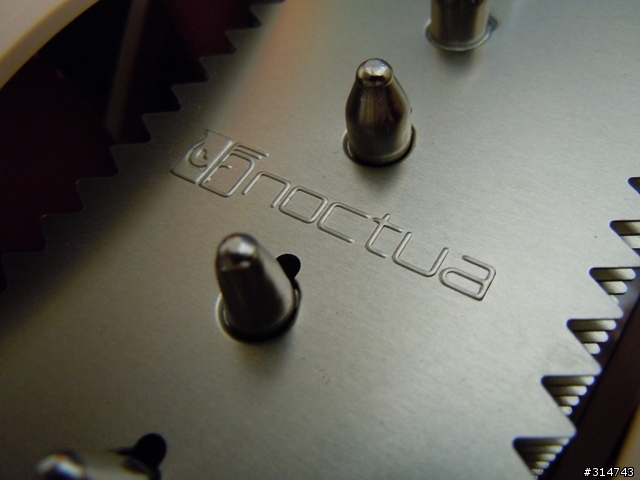

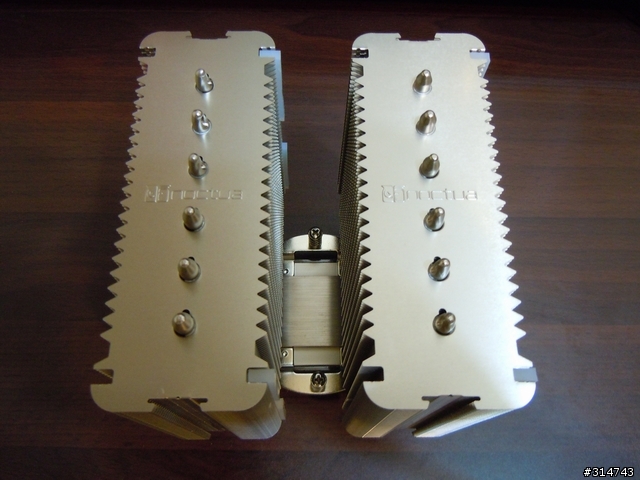

上面,全鍍鎳

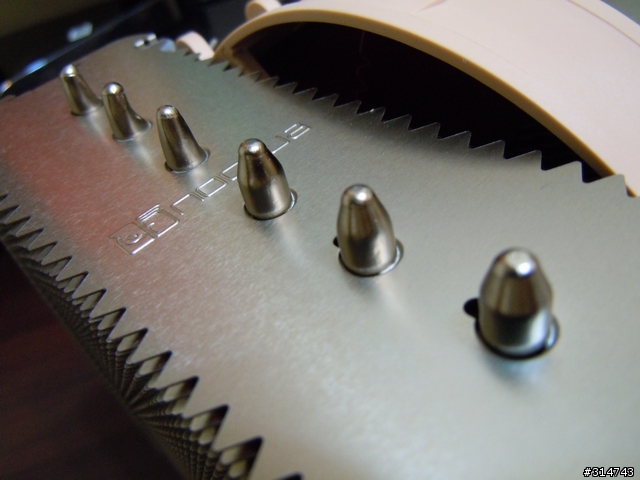

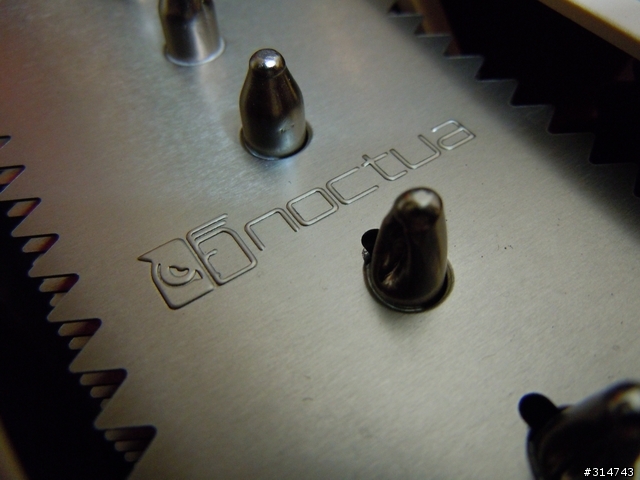

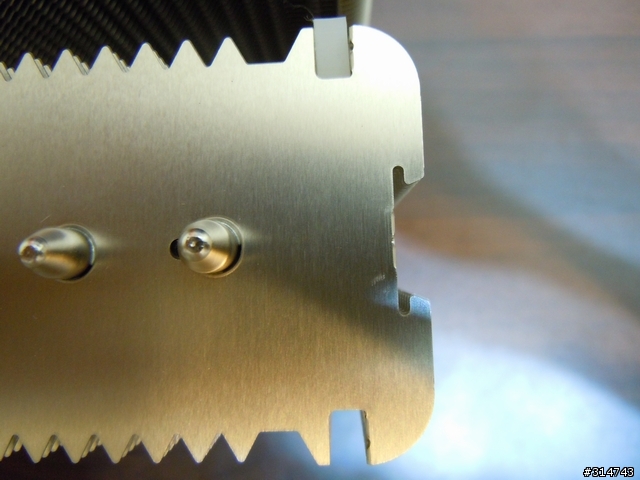

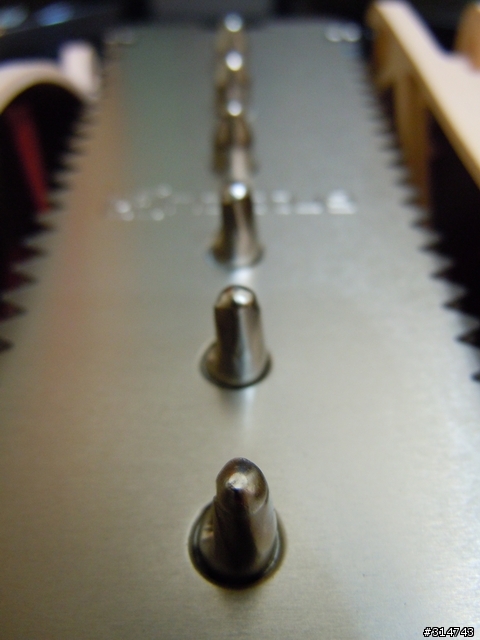

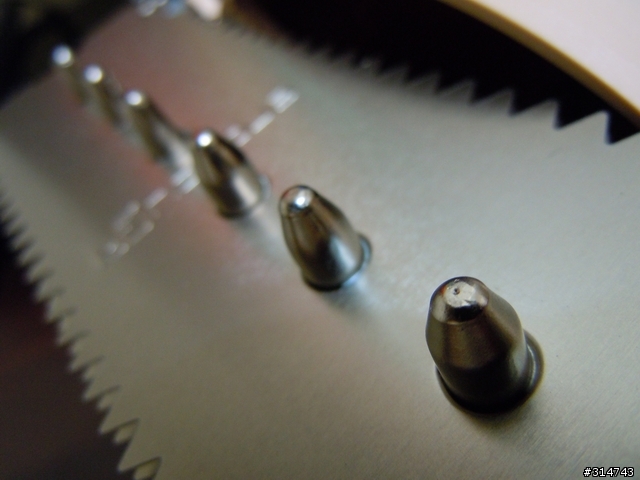

熱導管尾頭特寫

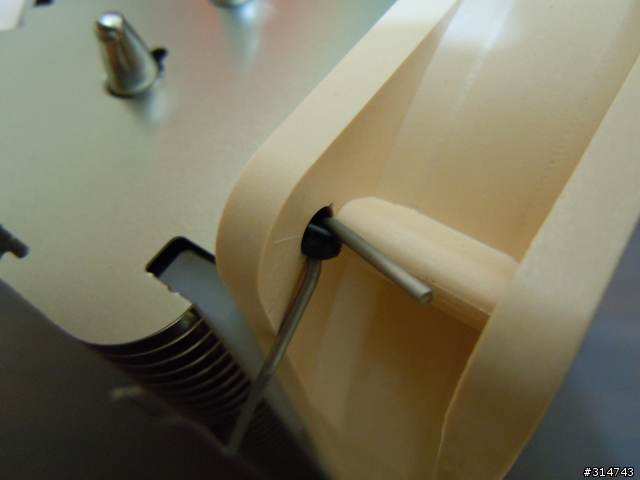

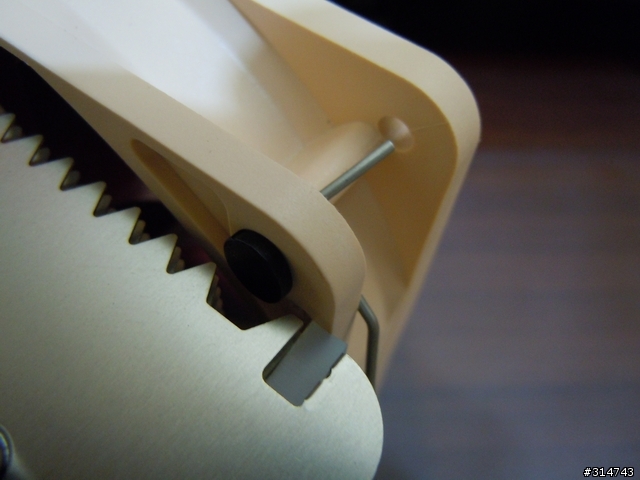

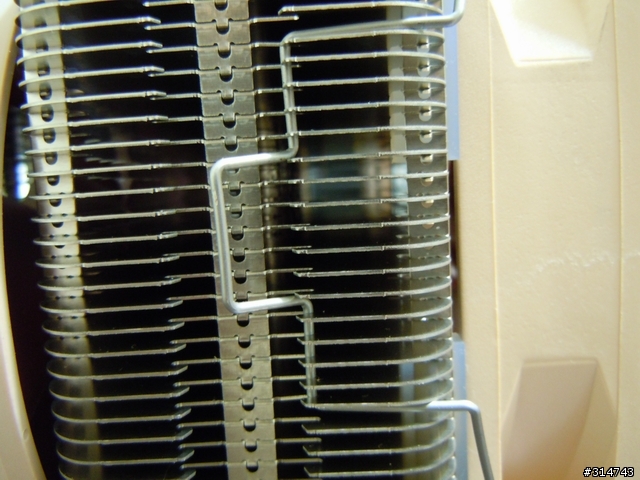

新的風扇固定方式,多了橡膠來勾住鐵絲,避免共振,其實之前的就很好用了,也沒有共振的問題

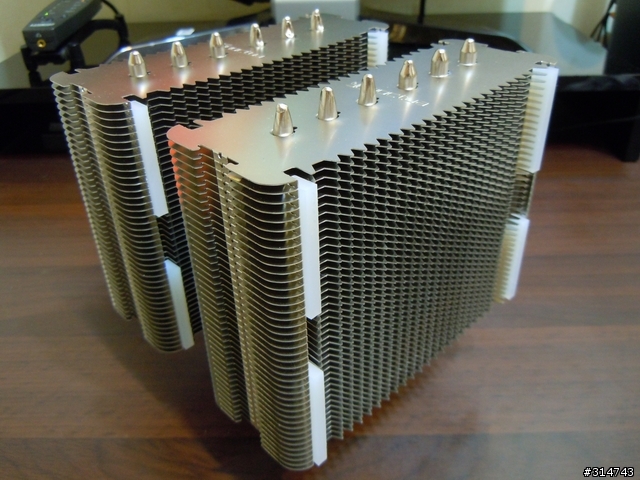

風扇拆下的樣子,上面有四處給風扇靠墊用的白色矽膠,也可以對應其他的12公分風扇

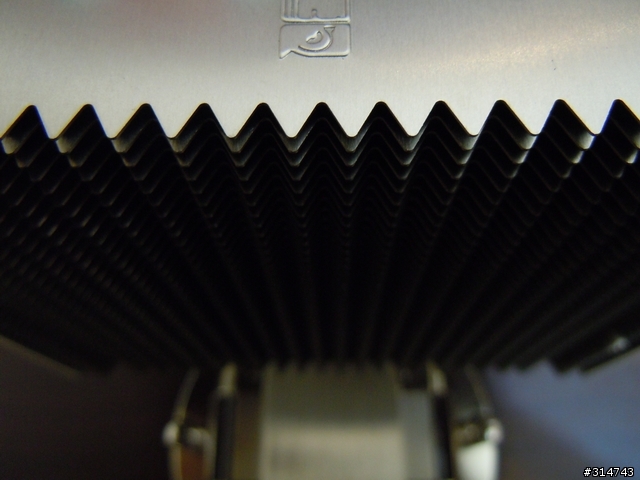

從上往下看特寫

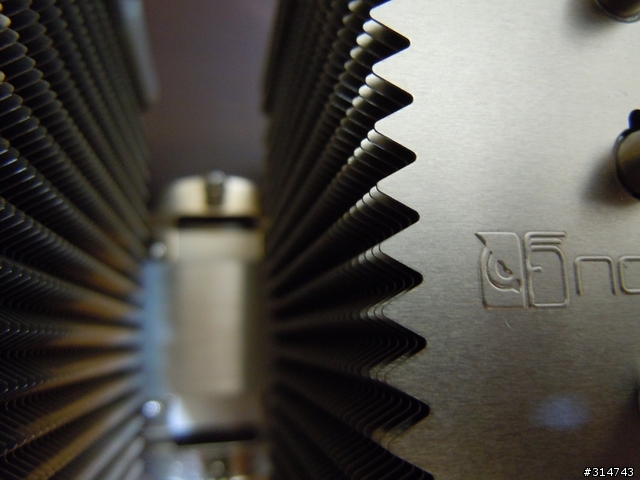

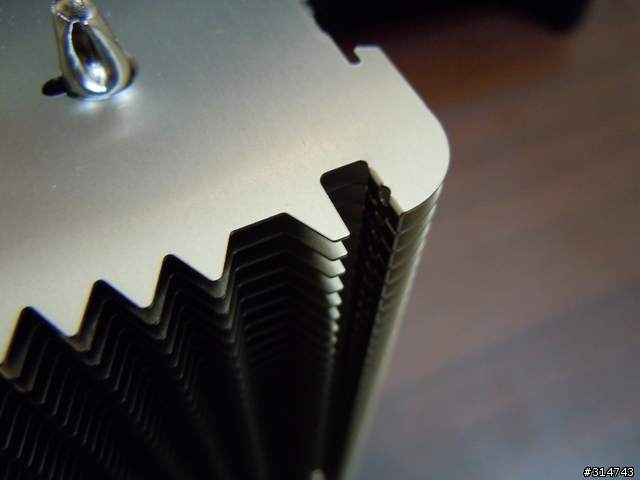

吃風面?是鋸齒狀,增加進風量


散熱鰭片特寫


邊緣處,可以再加裝一顆風扇,但扣具和矽膠靠墊要再另外購賣

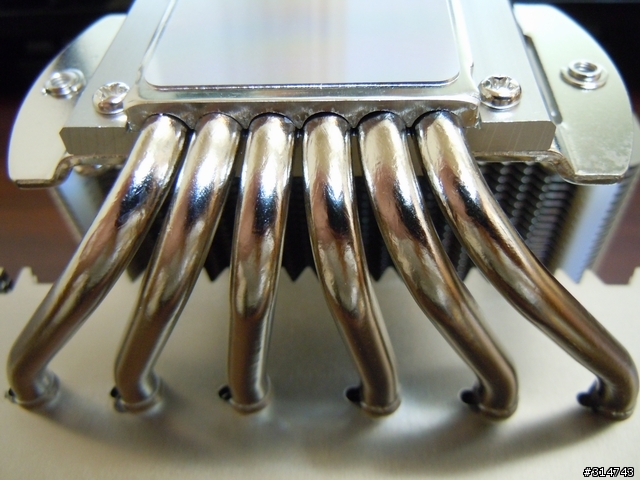

六根6mm鍍鎳銅導管

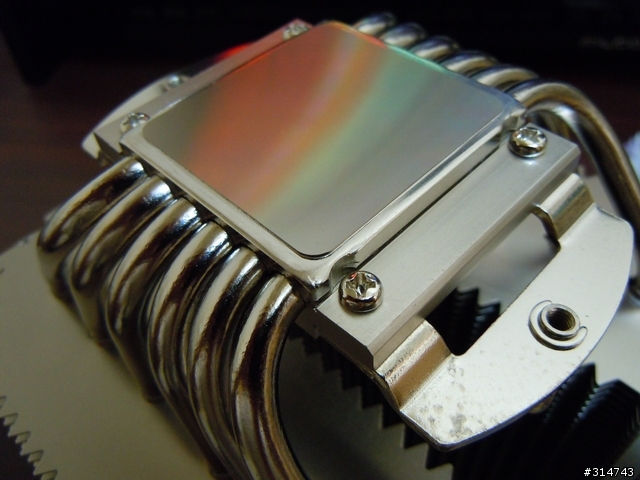

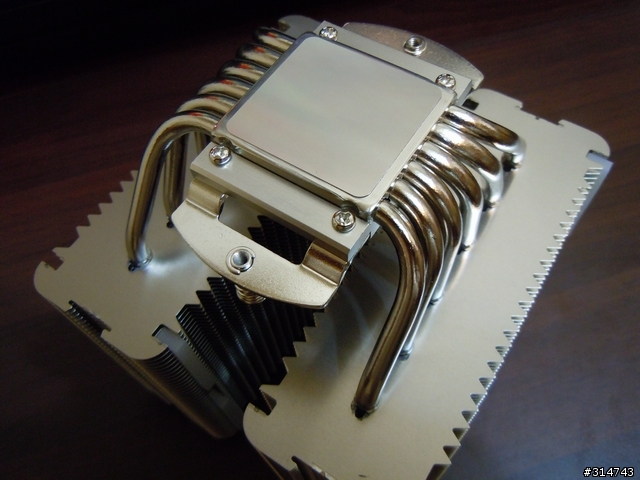

鍍鎳銅底座,表面平滑度很好,但是沒有達到鏡子效果

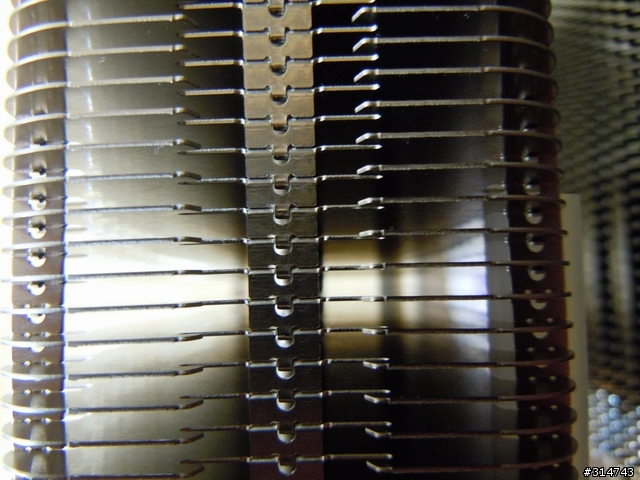

銅導管和鰭片的接點處



銅導管特寫

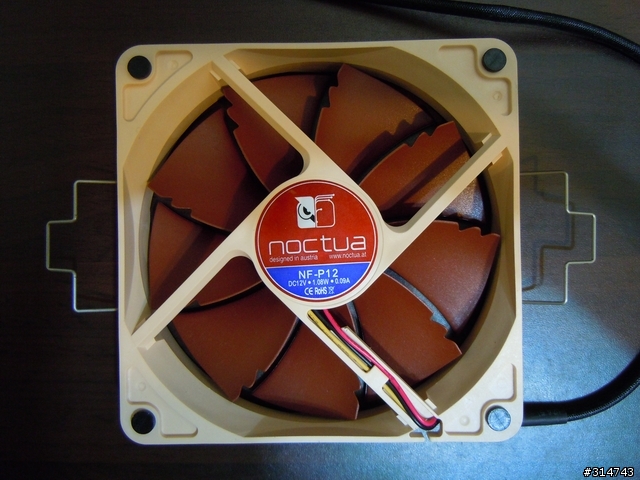

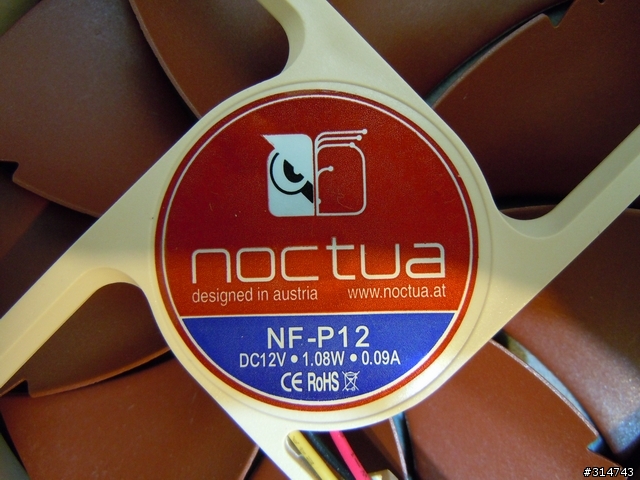

NF-P12風扇

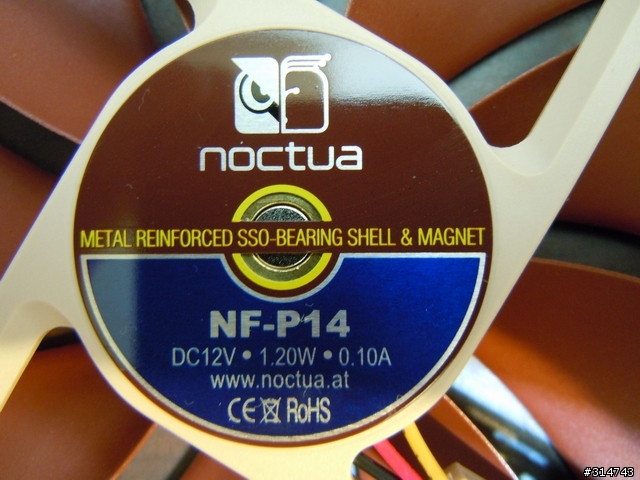

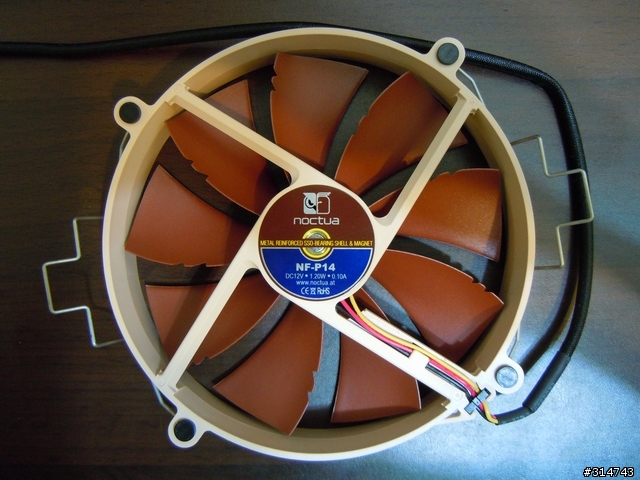

NF-P14風扇

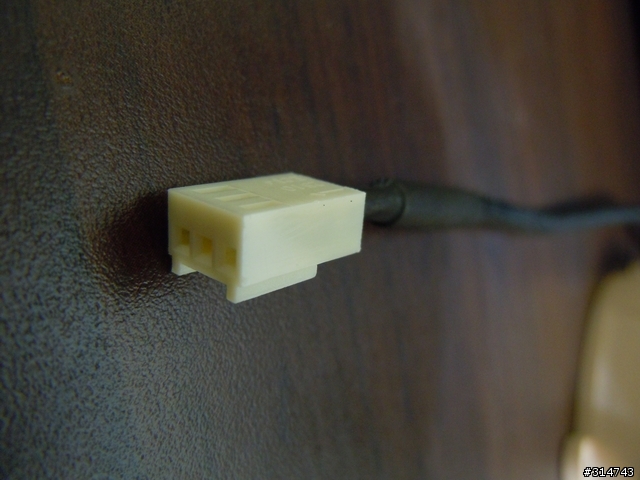

3pin接頭





雖然我還沒有上機測試(待續),但是目前友站已經有測試報告

和版上的組裝分享和測試分享,有意入手的朋友要注意的是它的尺寸和1239.4g的重量,

主機版相容性和機殼的選擇是一大考驗.

現在NH-D14塔式散熱器一般網路定價在2880,

但是內附的NF-P12風扇單價600.NF-P14風扇單價680.

NT-H1散熱膏單價250,所以散熱器本體只有1350,還算超值.




下篇預告：NOTCUA風扇大集合，家族新成員NF-S12B FLX

------------------------------------------------------------------------------------------------

產品特點：

六道雙重熱量導管
提供更多的散熱面積，再加上優秀的熱管分佈將超越傳統的塔式氣流式散熱器，在雙風扇模式下NH-D14的六熱量導管雙散熱器設計將提供強勁的散熱性能和靜音表現。

雙風扇設計，配備NF-D14/NF-P12風扇
NH-D14向廣大愛好者展示其屢獲殊榮的NF-P12(120mm)和NF-P14（140mm)風扇，此兩款風扇都配備Noctua最新Vortex-Control Notches特性及SCD技術-第二代快速交換驅動和磁穩定運轉軸承SSO系統。

非對稱式的風扇設計提高整體相容性
非對稱式風扇安裝設計，在不影響散熱器性能的條件下，改變風扇的安裝位置。以調整記憶體空間的相容性，NF-P12風扇可以昇高、向左或拆除以及改變，釋出記憶體安裝空間。

優質的散熱組件
鰭片底部擁有精確的高度設計，NF-D14風扇不僅滿足CPU散熱需求，並同時對主機板北橋以及周邊晶片提供良好散熱支援，因此能夠確保主機板元件得到優異的散熱效果。

SecuFirm2™多平臺安裝套件
Noctua的玩家級多平臺安裝套件--SecuFirm2™ 提供更廣泛的相容性(LGA1366, LGA1156, LGA775, AM2, AM2+,AM3),並能滿足用戶最高的安全要求，保證導熱底部與CPU表面的緊密接觸和相容性。

超強導熱的Noctua NT-H1散熱膏
Noctua屢獲殊榮的散熱膏，卓越的導熱性能,簡單易用,提供長期穩定的散熱性能。


產品規格：

適用平台：Intel LGA1366, LGA1156, LGA775 & AMD AM2, AM2+, AM3 (backplate required)
高度：(不含扇) 160 mm
寬度：(不含扇) 140 mm
深度：(不含扇) 130 mm
高度：(含扇) 160 mm
寬度：(含扇) 140 mm
深度：(含扇) 158 mm
重量：(不含扇) 900 g
重量：(含單扇/含雙扇) 1070/1240g
材質：銅 (與CPU接觸散熱體底部及熱導管), 鋁 (冷卻鰭片), 焊接點, 鍍鎳處理。
風扇：140x140x25 & 120x120x25mm

包裝內容物：
1x NF-P14 風扇
1x NF-P12 風扇
2x 超靜音降壓轉接線 (U.L.N.A.)
Y-型分接線
4x 減震補償矽膠螺絲 (適用在以NF-P12風扇為機箱風扇之用)
4x 鎖機箱用之螺絲 (適用在以NF-P12風扇為機箱風扇之用)
NT-H1 高級散熱膏
SecuFirm2™ 安裝套件扣具組
Noctua 金屬材質紀念徽章

風扇規格：
型號：NF-P14及NF-P12
軸承：SSO-Bearing
轉速：1200 RPM / 1300 RPM (+/- 10%)
轉速：與U.L.N.A. 超靜音降壓轉接線時 900 RPM / 900 RPM (+/- 10%)
風量： 110,3 / 92,3 m3/h
風量：與U.L.N.A. 超靜音降壓轉接線時 83,7 / 63,4 m3/h
噪音值：19,6 / 19,8 dB
噪音值：與U.L.N.A. 超靜音降壓轉接線時 13,2 / 12,6 dB
Input Power 1,2 / 1,08 W
電壓範圍：12 V
使用壽命: > 150.000 h
產品保固：6年
