(好奇)散熱風散(小3PIN)轉(小4PIN) CPU散熱器還有PWM 功能??

ilovemazda5

ilovemazda5
個人積分：6分
文章編號：20234456

6分

樓主

2010-06-14 15:42

首先!

本人我想換一顆下圖 這顆是小4PIN 有轉速控制!

(好奇)散熱風散(小3PIN)轉(小4PIN) CPU散熱器還有PWM 功能??

-------------------------------------------------------------------

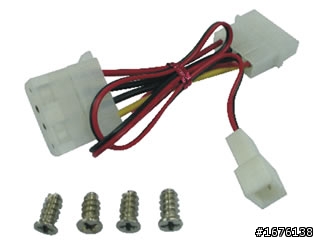

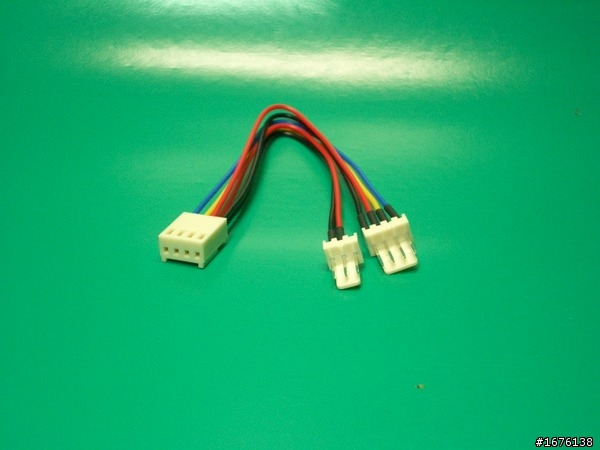

然後改裝酷媽12CM 散熱風散小3PIN! 在去網路買下圖(3)轉接頭!

(好奇)散熱風散(小3PIN)轉(小4PIN) CPU散熱器還有PWM 功能??

圖3

----------------------------------------------------------------------
請問大大! 如果把原來CPU 風散換掉! 改酷媽散熱風散再轉接(圖三) 插在主機板上! 這樣會有轉速控制?? PWM的功能?

有大大這樣試過?

2010-06-14 15:42 發佈

文章關鍵字 CPU 散熱器小3pin PWM 功能小4PIN

onlyahhy

onlyahhy
個人積分：246分
文章編號：20235220

246分

2樓

2010-06-14 16:14

圖三的沒有用...
注意看...
3PIN的部份只有正負兩條線...
沒辦法控制轉速...

解決方式：
1.直接3PIN插上去...
進BIOS將控制風扇的選項改為AUTO...
2.直接買顆有PWM的...

Touching Your Heart

阿寶3848

阿寶3848
個人積分：200分
文章編號：20236639

200分

3樓

2010-06-14 17:14

onlyahhy wrote:
圖三的沒有用...注...(恕刪)

我是技嘉主機版,用自家的超頻軟體Easy tune 6,來調轉速也沒作用

BIOS控制風扇的選項改AUTO或開起也沒有用

3PIN的風扇如何在電腦裡調轉速,超方便的,我也很想知道

偏偏市售的風扇都是3PIN居多

ilovemazda5

ilovemazda5
個人積分：6分
文章編號：20237249

6分

樓主

2010-06-14 17:38

阿寶3848大大:

你也有這問題阿?

對阿! 很煩!

有誰可以解救!

阿寶3848

阿寶3848
個人積分：200分
文章編號：20238107

200分

5樓

2010-06-14 18:16

ilovemazda5 wrote:
你也有這問題阿?...(恕刪)

對啊,一直很希望用軟體就可以做到調整,非常實用!

目前解決方法只有"風扇調速器",好一點的支援6個風扇獨立調整,一千多左右

但是電腦無法顯示轉速,現在我知道ADDA有出12CM的4PIN風扇,你可以試試看

SElephant

SElephant
個人積分：172分
文章編號：20290445

172分

6樓

2010-06-16 23:05

Cooler Master的「海帶扇」（Blade Master）就是一顆12cm的小4pin PWM風扇，這個在坊間還不難找到吧？（至少我在光華商場附近的商家看到過很多次）
CM Blade Master 120 PWM

阿寶3848

阿寶3848
個人積分：200分
文章編號：20294169

200分

7樓

2010-06-17 2:03

SElephant wrote:
Cooler Mas...(恕刪)

我知道啊,只是我一直都用Noctua貓頭鷹的,實在找不到比它好的,

安靜又能達到一定的風量,會不會太擁護.....

可惜就是沒有4pin PWM,只有附降壓線,

最近貓頭鷹子公司Coolink新推出的SWIF2-120P也有4pin PWM風扇,

型號: SWIF2-120P
風扇尺寸: 120X120X25 mm
轉速: 800-1700rpm
風量: 35.5-75CFM (60.4-127.6 m³/h)
噪音: 8.5-27.1dB
消耗瓦數: 3.96W
輸入電流: 0.33A
電壓範圍: 7-13V
保固: 五年

但是不管怎樣,貓頭鷹待機或燒機,用最低轉數,還是表現很好,

我捨不得唾棄它.....

pzip

pzip
個人積分：112分
文章編號：20351346

112分

8樓

2010-06-19 18:32

可以請電料行幫忙定作 (自己作也可以)
兩顆10K電阻 + NPN 電晶體 + 4PINx1 3Pinx1 (成本不到50元)
要先確定你第4隻腳低速電壓跟全速電壓 (控制PWM那隻) 是多少
應該不到十分鐘就作的好

不算是真的PWM 控制只是把第四隻腳的電壓放大輸出 5V~10V 來達到控速

bZIP

不良歐吉桑

不良歐吉桑
個人積分：108分
文章編號：20360739

108分

9樓

2010-06-20 6:05

原本大手裡劍的風扇不好嗎？那一顆已經不錯了呀。換裝酷媽的風扇算降級吧？感覺有點疑惑。

真要換的話，換顆一樣是 PWM 4pin 的就好了，建議 Noctua (用貓頭鷹)、 Arctic (北極風) 或 Gelid 的都不錯。

gundamramon

gundamramon
個人積分：21分
文章編號：20361448

21分

10樓

2010-06-20 8:51

主機板控制風扇轉速有兩種 PWM和電壓

電壓控制也就是一般的3pin
PWM則是多一條訊號線到風扇傳送訊號控制轉速

如果主機板有做的話理論上這兩種都可以做到依溫度調整風扇轉速某些主機板只有做PWM而沒做電壓控制插上3pin的風扇就會以最高速轉

要看主機板支援的狀況可以到BIOS裡的風扇控制去看通常可以選[PWM]或是[Voltage]就是兩種都有支援

---------------------------------------我是分隔線------------------------------------------

樓主的問題只要主機板有支援的話插3pin或是4pin都無所謂都可溫控但如果想搭配軟體控制轉數的話只能選4pin的

另外 3pin風扇插上4pin的主機板應該不用轉接線才是注意一下防呆就可直上

P.S. 選擇[Voltage]要注意啟動電壓的問題有些主機板的電壓比較低比風扇的啟動電壓還低的話會發生剛開機時風扇不轉的問題 (等過一陣子溫度上升電壓提高就會轉了)
