先說明......不是小弟偷懶不畫三視圖
第一 不是每一位版友都看的懂製圖 XD
第二 AUTO CAD 等等繪圖軟圖是公司才有.....家裡不大可能有,如果要公司畫這張圖
等於拿工作來開玩笑.....
所以請大家見諒
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-f42083bfbc3754da6b5adfccd809efab.jpg)
先看右邊左邊總共有三個黑色的東東
我們都叫她塞頭,正確學名是啥.....我也不知道 不過五金行都聽的懂
塞頭
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-1a8625650562c48c83a05298f223d880.jpg)
上方2個銀白色的,那個我們稱他做風管接頭,有直的.有90度的.任君選擇

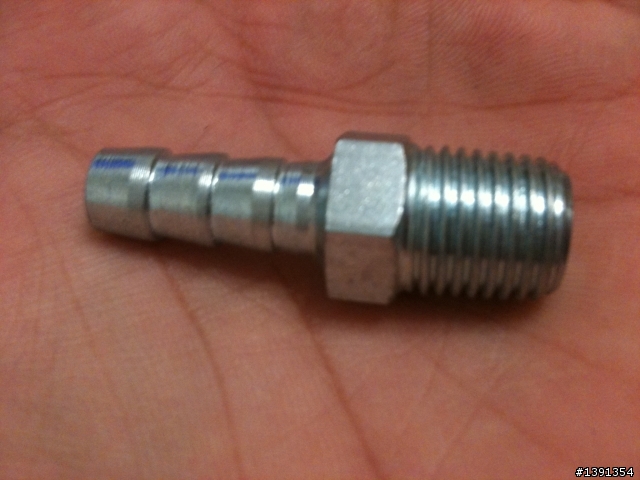

直的
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-1c8951801197bcc197a166b69c73eaf1.jpg)

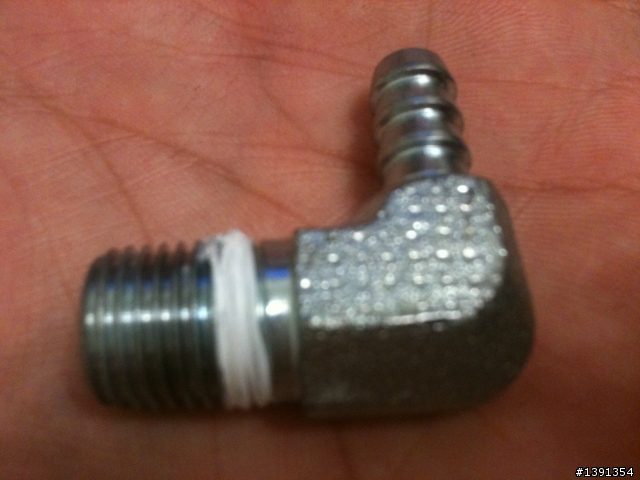

90度
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-3b5b3ba676f8f14f1b8b7a7b741802d6.jpg)
接著來看怎麼做囉
來看照片吧
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-829f46282b562fb903def10571928b77.jpg)

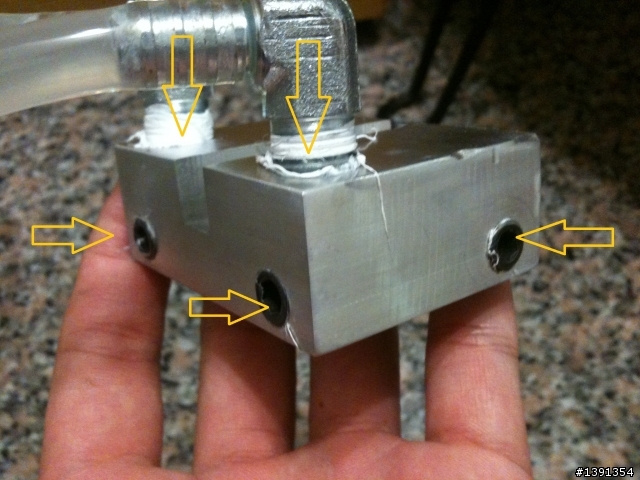

首先呢
右側先鑽一個8.2MM的深孔.注意別鑽破孔不然要多塞一個塞頭
孔的頂端攻成1/8"PT的内螺紋,俗稱"一分"
再來看到左手邊一樣2個8.2MM的深孔,直接貫穿剛剛右側8.2MM的孔
一樣頂端給他攻成1/8"PT的内螺紋
接著上方來2孔11MM分別貫穿左側2孔
一樣頂端加工成PT牙 不過 這2孔要攻成1/4"PT 也就是"兩分"
這3個孔做完就完成90%了
接下來請拿出你的原廠散熱器

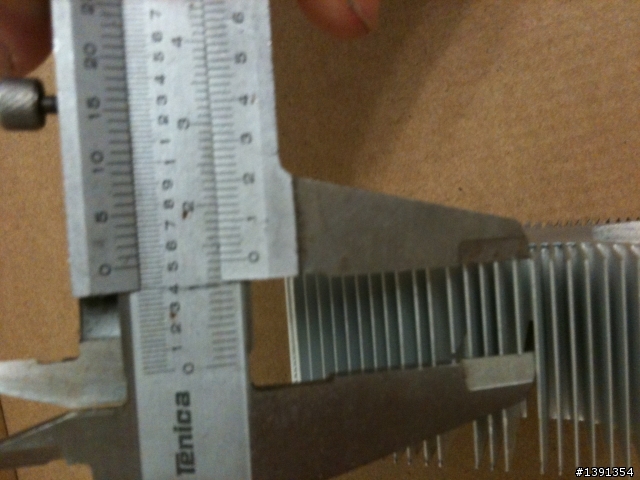

想辦法量測出中間2個凹槽到底部的距離
就像這樣 13MM
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-6dabaabfc801bb4a63583ec50825100a.jpg)
所以水冷頭上方的凹槽就要挖成13MM
就是這樣
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-eab4cd35888792a33c671fc07812d5ca.jpg)

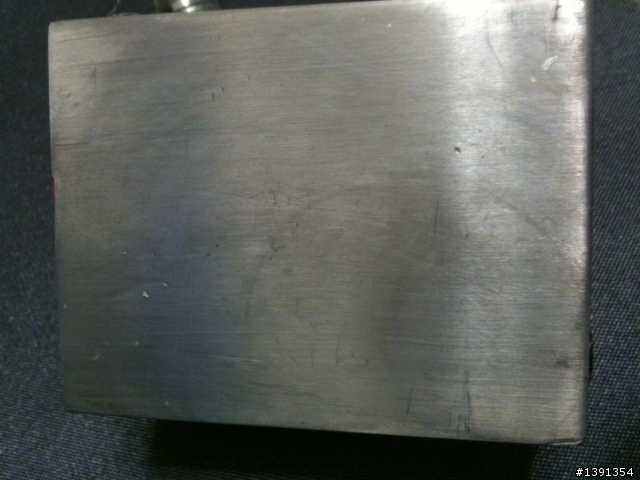

至於與CPU接觸的地方
如果很要求賣相,就拿去拋光然後做髮絲處理吧
我是用我們公司的機器
做成偽髮絲處理
別看他傷痕累累,表面可是很光滑的唷
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-508fb425bf4eb0999dfe996573e4a659.jpg)
到這邊 水冷頭算是完工了
在配上原廠散熱器的固定器
大功告成~~
============我是分隔線====================
首先,小弟在m01潛水也幾個月了,也在版上獲取了一大堆知識
之前我的電腦cpu散熱器是利用7cm轉12cm的風罩配上cm的鐮刀扇
請參考小弟之前的回文
http://www.mobile01.com/topicdetail.php?f=502&t=1515247&last=19086275#18878875
http://www.mobile01.com/topicdetail.php?f=502&t=1515247&last=19086275#18882280
這樣的散熱效果我算很滿意了
唯獨,晚上掛網時風扇聲音還是偏大
所以慢慢的腦筋就動到水冷上了
這是第一次把自己DIY的成果po上來,還請多多指教
首先一套水冷設備最主要的就是抽水馬達吧

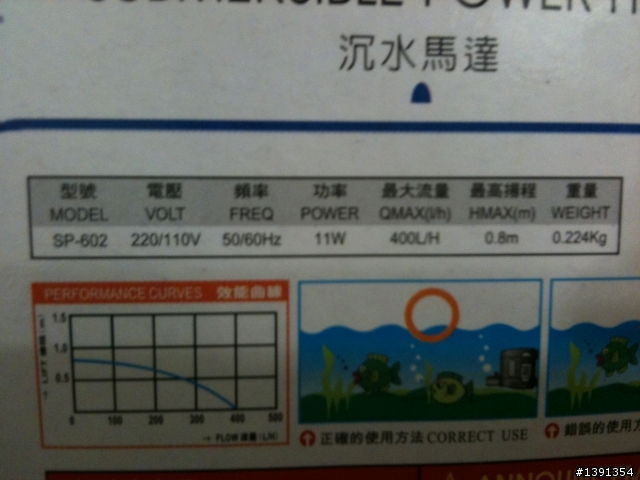

這是在水族用品店購滿的 NT270
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-49773b68d4d7235dba169255ae76d1a9.jpg)
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-a1a970563aacaa466848a663159299f2.jpg)
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-8253edcf3c1bf925c6cc0ed4246e8298.jpg)
接著就是水冷頭了
這是自己做的(小弟是做這行的,簡稱"黑手") 免費
恩....有點醜,沒辦法 這是用不良品去改裝的

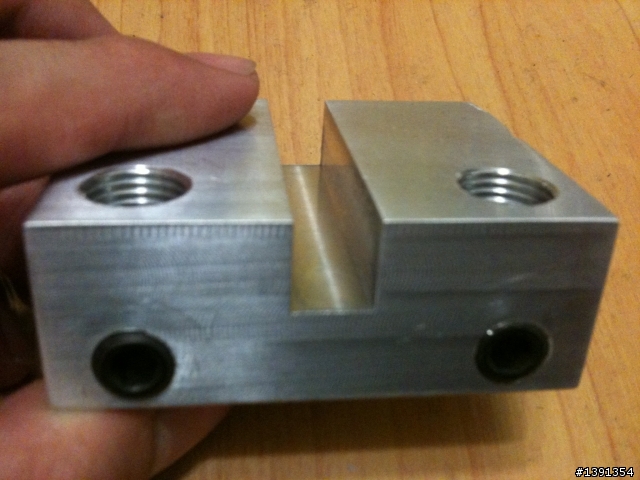

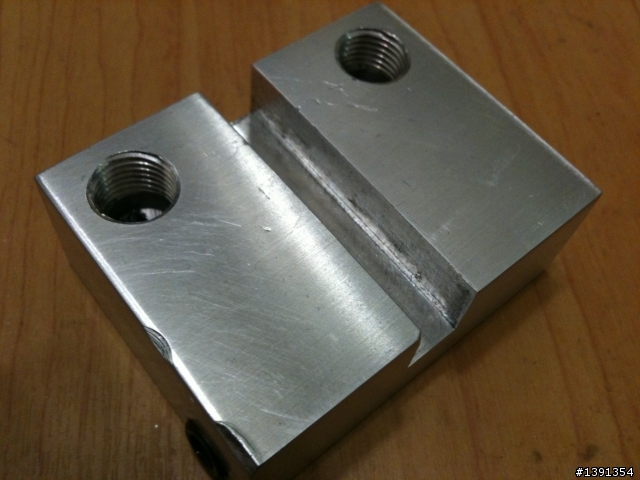

![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-88d58cb858238229ddc17caddcd3ddce.jpg)
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-1bdfe239dacb961a68304381b0781726.jpg)
髮絲處理(偽) 都是夾持的傷痕......
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-a2031f041cb01339bf3e92ff22a22d5e.jpg)

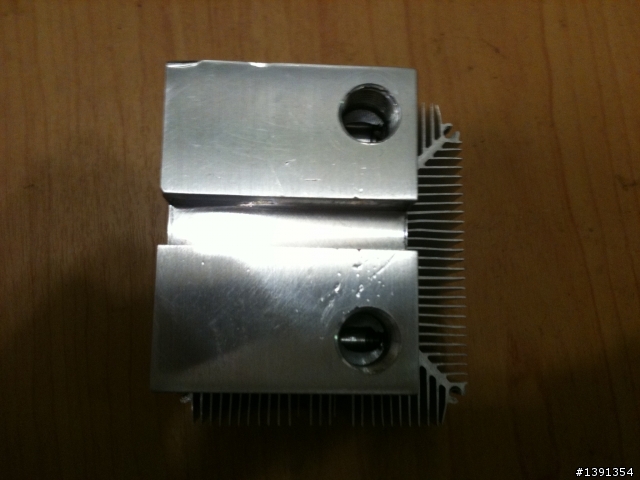

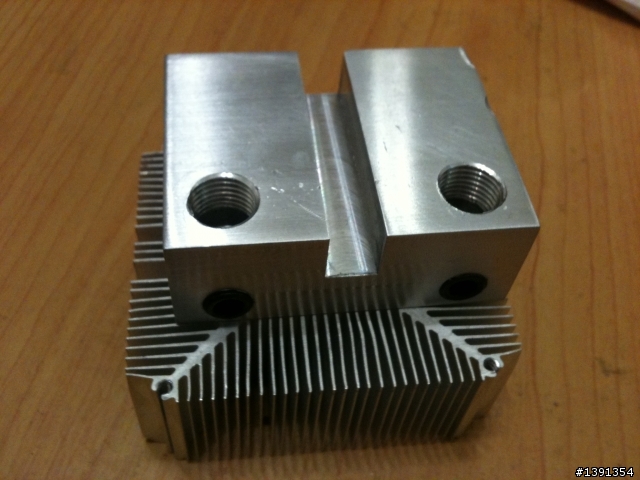

疊疊樂 vs原廠散熱器
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-0802283729f6d37f2cb59b24c09dee04.jpg)
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-a859da21866ab4b5b34d9cc2d895460a.jpg)
水管一捲 我買6公尺 NT64
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-efb37486a7acf4a9b1e895d3ea0eb2ed.jpg)
隨便找的水箱 免費
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-eb9c1494be705218bca0f7b8fc9d7875.jpg)
以上總花費合計334台幣
上機囉
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-db4d13ad1ef218ac98bf6f82f417a5ac.jpg)
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-42038128ba1540af6ead69bb55c5bb4a.jpg)
給你加點顏色 喵 怎麼是黑色的,紅+藍不是應該變紫色嗎......管他的
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-5d6a82ff7cb2b36468cd16fe2a32444f.jpg)
全機一覽
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-77f21fb860ff3f552d6cb2133ad8e2e7.jpg)
直接來測試囉
以下看圖
待機狀態 22度
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-9eb0b3378d70c8f9c38df239be873aa1.png)
燒機10分鐘 33度
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-3db09ca6f102c316afb60af212c2cfde.png)
都給他水冷了 不超頻一下感覺說不過去
超頻3.6G 待機 28度
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-61fed46088d446d14f6e147b5ed136b0.png)

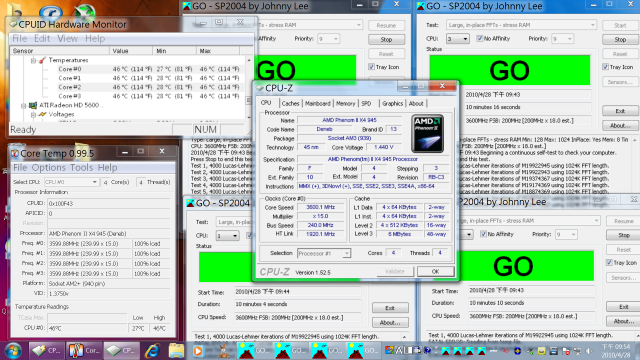

超頻3.6G 燒機 46度
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-8f0c56d5921be469a4e215570efd71f6.png)
附上之前的溫度表
待機 26度
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-fdde3e78add82d6ecbbef56432d819dd.png)

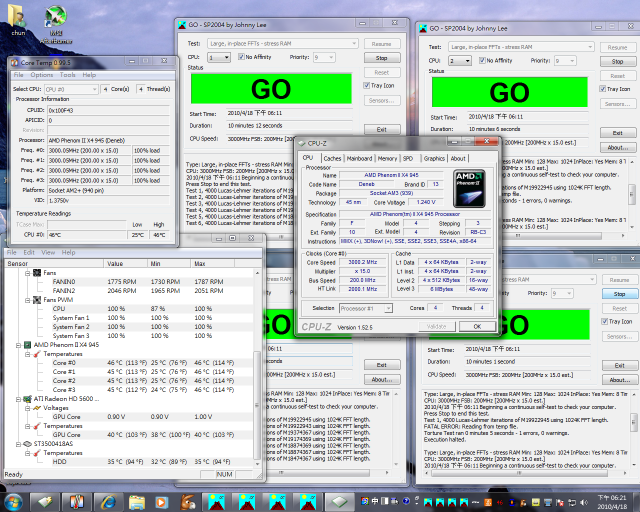

燒機 45度
![[DIY]省錢大作戰,CPU水冷散熱器自己動手做](http://attach.mobile01.com/attach/201004/mobile01-9f6c3f7130c731fd4e4926f55ef36c2a.png)
結論
待機溫度下降至22度,已經讓我頗為訝異
沒想到燒機溫度竟然可以壓制剩33度
效果比預期來的好很多
加上超頻3.5G 電壓1.42V
這樣的狀態下,竟然可以跟之前使用風扇的溫度一樣
真是太滿意了~~~
換上這一整套後,聲音變成只有馬達運轉的低頻聲
比較之前安靜許多
我不是專業人士,沒辦法提供分貝計之類的專業器材
但是使用IPHONE內的一款live meter 噪音偵測軟體
得出 原本使用風扇狀態噪音值 avg.noise level 022
改成水冷之後 噪音值 avg.noise level 018
這數字似乎不是我們常用的,大家參考看看
以上～謝謝觀賞
)
