這次又有看不順眼的電源要來開刀
兩個雙路12V電源
Antec NeoEco II 450
ACBEL iPower85 550
來強改單路
會不會炸機，我不知道
先看Antec NeoEco II 450
這電源雖然是銅牌，看起來還不錯(台達電代工的)
拆了之後一愣，看不見的地方就沒包熱縮套??
不管，翻背面
看雙路12V電路

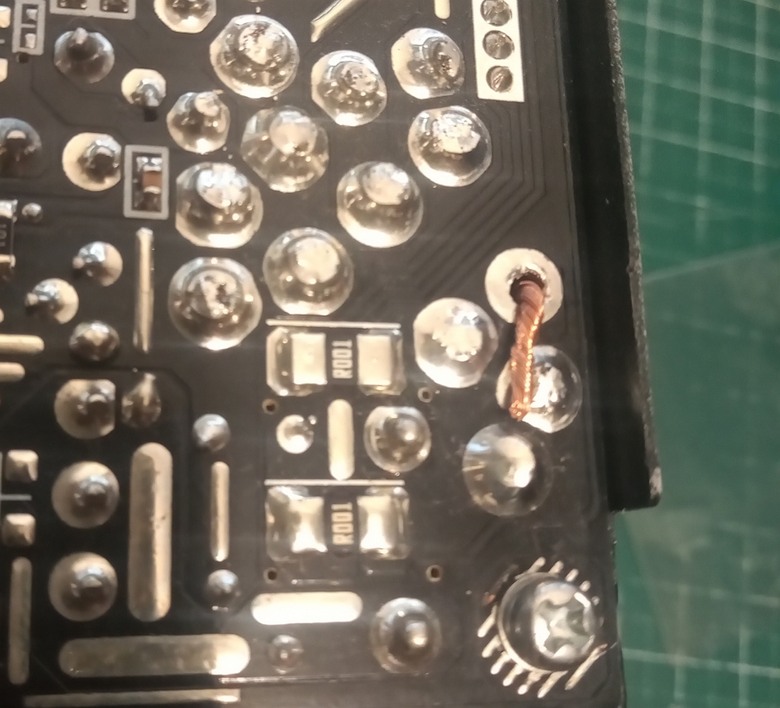

兩路相鄰，直接用一條銅線焊過去
板子上有兩顆R001電阻，看起來是過流檢測電阻
焊好後的樣子!!
焊好後量對地電阻沒短路，上機實測正常
但因為這雙路看來是有真的過流檢測
會不會有問題呢........ 不知道，沒專業機器可以測
看板上有沒有電源工程師可以指點一二
再來看ACBEL iPower85 550(其實只有500W)
這顆電源有零售也有搭品牌機
整體中規中矩，但聽說故障率很高，很會壞
這顆是3路12V設計

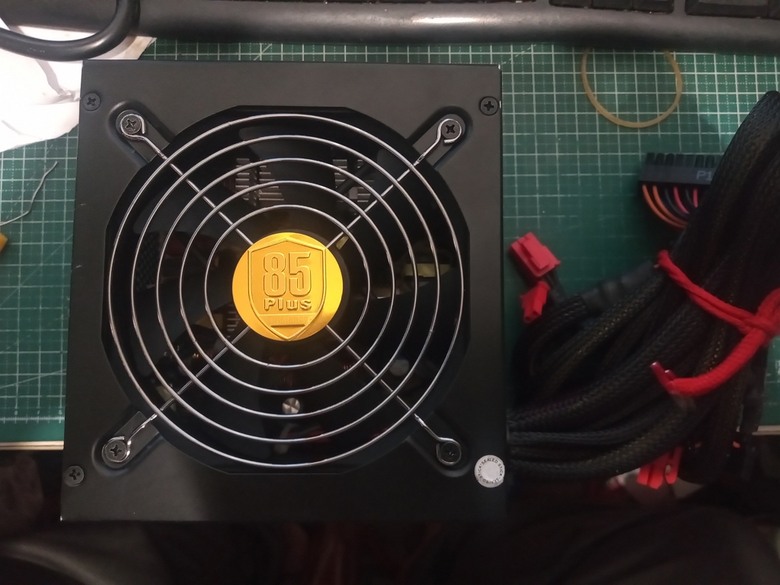

正面照

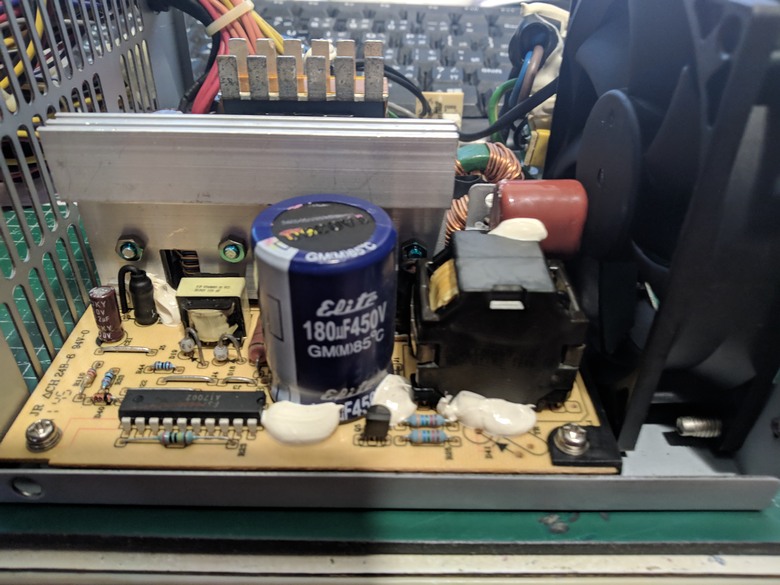

開殼照
大電容用萬裕三信的，次級電容也都是台系的
次級近照
有幾路電線沒套熱縮套，是有差這一點點錢嗎?
然後可以很清楚看到3路12V是用粗銅線拉過去，不是用3個電感+電容
我稱這叫假多路，一般是為了達成當時標準的最簡單作法
反面照片
但這顆電源，在3個12V分路都有有拉線出來，推測是做電壓偵測
通常這種分路都只偵測電壓做保護
12V主路上有看到2條拉出去的，應該是做電流偵測的
所以12V三個分路就用銅線通通焊接在一起
保護晶片是WT7527，有過流保護

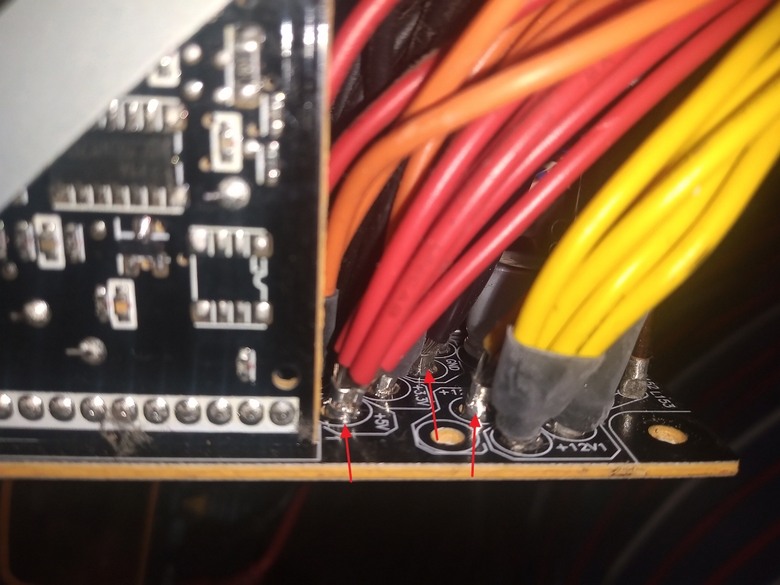

接好之後的長相，反正隨便焊有牢固即可
焊好後量對地電阻沒短路，上機實測正常
=========================================================
4/5 追加
拆&改一個全漢320W小金牌電源
這顆的型號是 FSP320-60EGA
我從電源架構推測這顆就是FSP300-60EGA做點小改動
這顆是採用全漢祖傳的主動鉗位架構
變壓器是12v+5v繞阻
12v 5v 看起來很像是同步整流
3.3v用DC-DC由5v降壓而來
整個次級主要電解電容用全日系
這電源已經很老了
市面上已經看不到這種架構的電源
現在主流都是12V主輸出，3.3v 5v都是12v降壓所得
整體電源布局我很喜歡
主要是這種布局不容易積熱
如果這電源沒有其它暗病，可以說根本不會壞
外部照面兩張
內部俯視圖
輸入側EMI電路齊全，還有晶片控制放電
初級
金山電容，用85度的，在這款電源裡面，我覺得還行
封閉式PFC電感
左邊那顆長長的晶片，就是全漢祖傳的主動鉗位控制晶片
這是個好東西，但若是這晶片壞了，這電源就修不好了

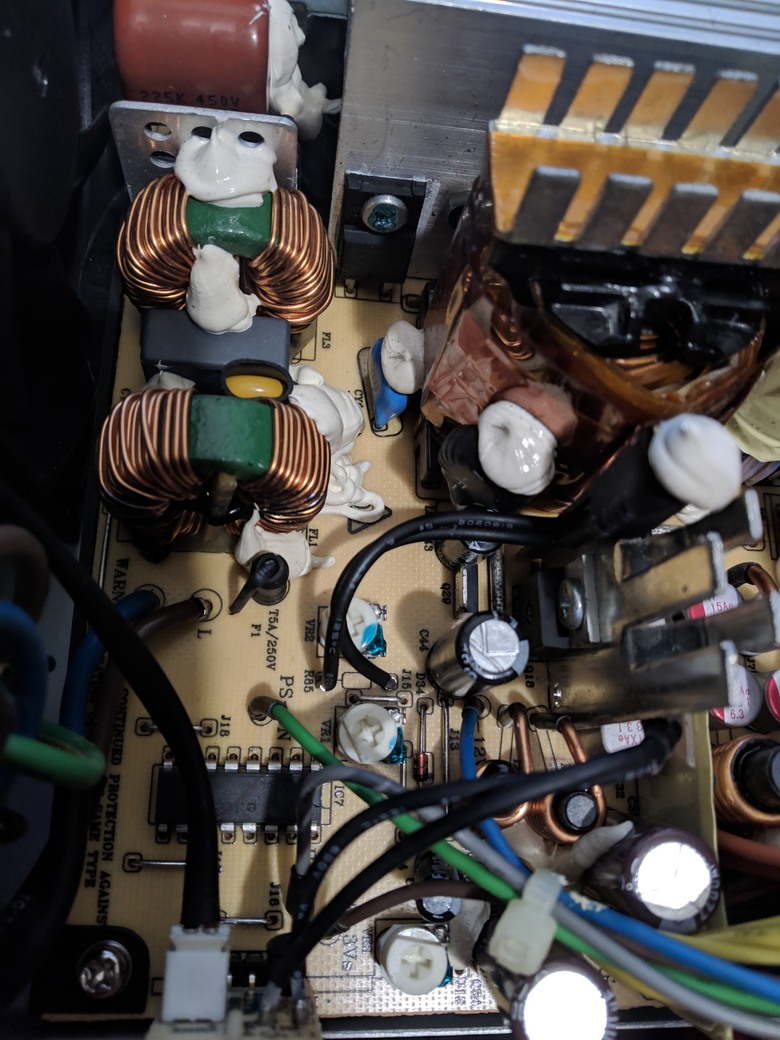

次級照片
最上面兩顆 10V 2200uF KZE 電容，給5VSB用的，很罕見的高規格
保護晶片用WT7527，有過流保護的
有三顆可調電阻，1顆用來調電壓的，兩個調過流保護的
這兩個過流保護，會以為是2路12v各一個，但其實不是
拆完之後
又看他不順眼了，開刀
因為這電源有過流保護 (其實上面電源兩個都有)
所以要看看是不是雙路都有 OCP
保護晶片是WT7527
以下是背面圖
透過WT7527晶片的引腳定義，對照了一下電路
發現電流偵測的I12A和I12B都不是接在分路上
所以直接把兩路直接焊接在一起是可以的
紅色I12A是從12V同步整流後拉過去的，看起來是偵測總輸出
藍色I12B的部分，我找不到怎麼接過去的，但肯定不是從分路拉過去的
有趣的是，我量I12A和I12B到分路點的電阻值，都是189歐姆
然後透過WT7527對電流保護的設定公式算，大約是330W的時候會保護
但實際上藍色的電路發揮什麼功能，我不知道
畢竟我只是個懂一點點電路玩家，不是電源專家
