請問電供線該怎麼插

hihihiccc
個人積分：33分
文章編號：86647506

33分

樓主

2023-01-10 18:14

相隔十年組了一台新電腦
有很多小地方搞不清楚
想請教各位

mb是技嘉z690 aorus elite ax ddr4
psu是創世紀650w
cpu是13600k
vga是asus tuf 3060ti

主板上的cpu電供是8+4pin
但是psu給的只有一條一分二的4+4，如下圖
想請問可以第一個4+4插mb的8pin
分出來的4+4，用一個4插mb的4pin嗎?
還是需要再另外買一條4+4?
請問電供線該怎麼插

另外vga的電供是8pin
psu給的線也是一分二的6+2
想請教是否應該要用第一個6+2來插
不能用第二個6+2插?
請問電供線該怎麼插

先感謝各位指教
謝謝!

2023-01-10 18:14 發佈

文章關鍵字電供線

jjx874

jjx874
個人積分：6747分
文章編號：86647561

6747分

2樓

2023-01-10 18:20

hihihiccc wrote:
主板上的cpu電供是8+4pin
但是psu給的只有一條一分二的4+4，如下圖

一分二的4+4是什么意思?
这图片里不是8+4+4?

jjx874

hihihiccc 插满MB的8+4

2023-01-10 21:47

jack1357

同一條線材，你接8或8+4，能有什麼區別？要一條8(或4+4)和一條4(4+4)，才能提供更高的耐熱．．

2023-01-15 14:02

TianNeng

TianNeng
個人積分：1333分
文章編號：86647793

1333分

3樓

2023-01-10 19:08

我哭狗這顆PSU的官網的產品介紹後發現應該有兩條CPU 4+4Pin.
如果你找不到第2條,應該跟賣家反映.

hihihiccc 樓主

我有研究過，它的意思就只有一條一分二。這樣就是2X4+4

2023-01-10 20:21

MOOMS

直接插8pin即可你沒第二組cpu線那4pin就放生

2023-01-10 21:00

Ghostwriter

Ghostwriter
個人積分：2036分
文章編號：86647845

2036分

4樓

2023-01-10 19:20

hihihiccc wrote:
創世紀650w

不要做一些有的沒的
去把第2條CPU 4+4pin線找出來
沒有就插單8pin
顯卡隨便你想用哪一個接口插，哪個走線順就那樣插

smith.lin119

smith.lin119
個人積分：2249分
文章編號：86647854

2249分

5樓

2023-01-10 19:22

1.建議從PSU拉另一條PCI-E插線,也就是一條PCI-E插一個接頭! 真心不騙

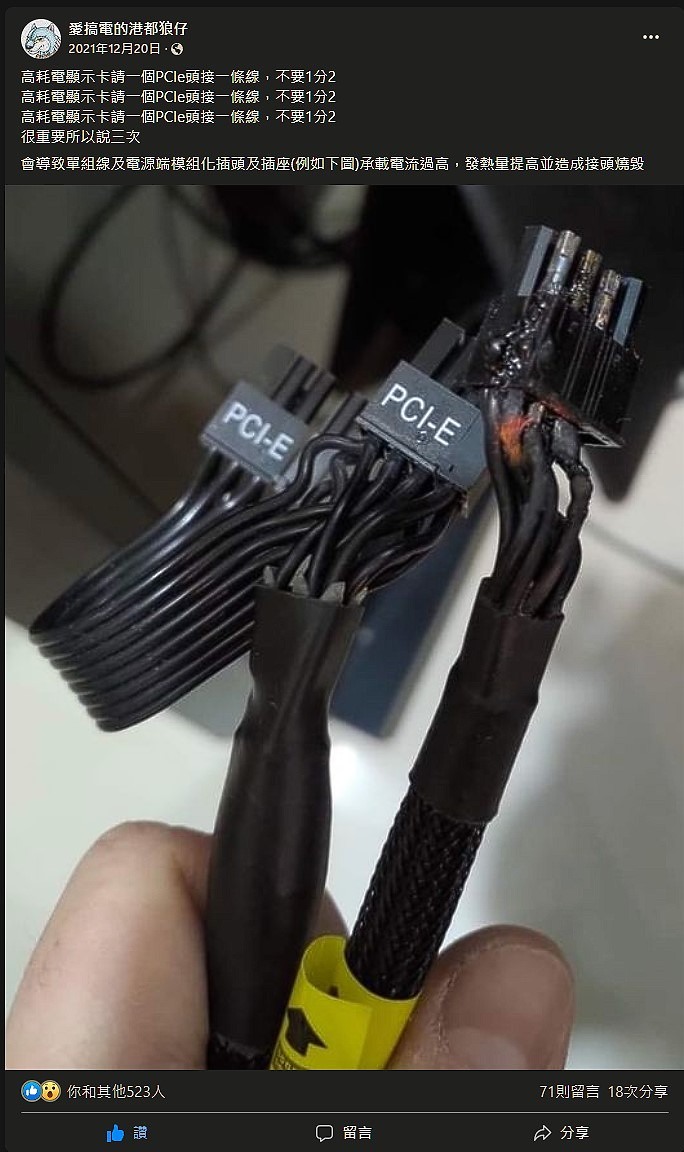

2.高負載時可均分電流~較安全! 避免有這樣的發生!(圖來源~狼大!)
點我看大圖

Ghostwriter

樓主顯卡沒這個問題，因為只有1個8pin

2023-01-10 19:34

blueedabask

樓主說的是cpu，你在說pcie，你是閱讀有問題?

2023-01-11 17:06

TianNeng

TianNeng
個人積分：1333分
文章編號：86647967

1333分

6樓

2023-01-10 19:46

smith.lin119 wrote:
1.建議從PSU拉另...(恕刪)

這兩個插頭的防呆不一樣吧.

SGR 0418

SGR 0418
個人積分：2167分
文章編號：86647973

2167分

7樓

2023-01-10 19:47

我的HYDRO GSM PRO 550W 雙8/金牌/半模/全日系/10年保
CPU線也只一條, 也是一分2

看來我也被坑了
是不是低瓦數的PSU, 其CPU線都只1條?

這樣我的13600K滿載還上得去嗎

一條線理論上應該供不了200W吧

SGR 0418

我只用6650XT顯卡與一顆傳統硬碟+SSD

2023-01-10 19:59

Ghostwriter

那就別超，全核滿載的情況其實不多(跑分、剪輯)，遊戲還好

2023-01-10 20:02

jly

jly
個人積分：1053分
文章編號：86649052

1053分

8樓

2023-01-10 23:46

650w 電供的cpu接頭一般是一條4+4 ,

750w以上則會給分開的兩條4+4 ,

樓主的650w電供看起來是給兩條4+4做在同一組線上 ,

算是很有誠意的電供 ,

只是不知道兩條4+4做在同一組線上的負載能力是兩倍還是一樣一倍 ,

去問問原廠看看 ,

大不了去買一條pci-e轉cpu的4+4轉接線 ,

反正你的顯卡只需接一條pci-e .

blueedabask

連650只有一條cpu都搞不清楚，在那回個鬼，一對二，誰管你一對二

2023-01-12 3:10

Nebuchadnezzar

誰不知道他做成一對二啊，一直強調幹啥，你這程度也就只能抓這些小東西說嘴，jack1357想講的也是給一對二不如就給單出就好，這種產品不買也罷

2023-01-12 3:46

hotonpone

hotonpone
個人積分：394分
文章編號：86649254

394分

9樓

2023-01-11 1:02

13600K算是高功耗CPU了
買來就是要超頻…功耗最高可達200W

8PIN 4+4線…承受28A、336W

以功耗論是夠的…但是以12V回推 200W功耗…電流會上18A~20A
造成線材承受過高的電流壓力…就會導致溫度升高

加上3060TI…建議功耗750W

不是說650W不能用

而是峰值功耗及電供轉換效率問題，如果你除了CPU及顯卡外

沒有另外接其他週邊…例如：直播設備、或多顆硬碟、高速網卡…等

650W是可以了，但電腦長久下來…要穩的話

建議電供還是要足，以免遊戲時，峰值功耗過高，一波帶走

所以還是建議可以的話…多加條CPU供電線…插滿它降低電流

有助穩定。

jack1357

jack1357
個人積分：709分
文章編號：86649594

709分

10樓

2023-01-11 6:52

hihihiccc wrote:
主板上的cpu電供是8+4pin
但是psu給的只有一條一分二的4+4

4+4合併插在CPU的8pin接口上
8+4pin要不要接滿，由你的CPU決定
CPU的8Pin可提供300W，但最好不要超過200W，因為線材超過200W容易發熱，長期下來就會劣化！
13600K大概也不會超頻過200W功耗吧.....只插8Pin應該不成問題!!(13700K與13900K就不太好)

PC組件選購時，要先仔細看組件規格，這點很重要！好在是13600K不是13700K或13900K!!
常常看到有人買MATX小板，卻是去買個EATX大型機箱，結果是空盪盪，好像小孩穿大人衣服！
買個不帶Ｋ的Ｕ，卻下重本買了四五千塊的360水冷，錢太多也不要這麼任性．．

君主創世紀這顆電源850W才有2條(4+4)和3條(6+2)*2＿CPU/PCIe接口：5（CPU/PCIe在電源側是同一接口）

合理應該是如底下搭配
850W(含)以上
CPU/PCIe接口：5
CPU線材給8P一條和(4+4)一條，這樣可含蓋主機板上8/8+4/8+8三種狀況
PCIe線材給8P二條6+2一條，這樣可含蓋8/8+6/8+8/8+8+8
但現實大多是
CPU線材給(4+4)二條，還要併起接，真是麻煩！
PCIe線材給（6+2）三條，還要併起接，真是麻煩！而且這三條(6+2)還三條都帶2個(6+2)接口，多出來沒用的(6+2)接口就塞在電源箱，這可是很重要的進氣風道，阻礙了風流與風壓散熱，還容易卡一堆灰塵！

750W(含)以下
CPU線材給8P一條和(4+4)一條，這樣可含蓋主機板上8/8+4/8+8三種狀況
PCIe線材給8P一條（6+2）一條，這樣可含蓋8/8+6/8+8
註：顯卡3*8應該不會有人買750W(含)以下吧!!
