●通過80PLUS金牌認證，降低廢熱產生，節省電能消耗及電費支出
●14公分短機身，全模組化設計，搭配黑色帶狀模組化線組
●提供2個EPS 4+4P接頭，支援Intel/AMD最新處理器/主機板平台
●單路12V輸出，全橋諧振轉換，搭配12V同步整流及3.3V/5V DC-DC轉換設計，使12V可用功率最大化，改善各輸出電壓交叉調整率
●內部12公分散熱風扇可依照溫度控制轉速，在散熱效能與靜音中取得平衡
●通過BSMI檢驗合格，提供OCP/OTP/OVP/OPP/SCP/UVP保護
●終身保固，五年免費，完成臉書粉絲團按讚與分享後，提供購買憑證/發票及序號，可延長至七年保修
snake蛇吞象GAMER PRO 750W輸出接頭數量：
ATX24P：1個
EPS 4+4P：2個
PCIE 6+2P：4個
SATA：8個
大4P：4個
小4P：1個
▼外盒正面有商標、80PLUS金牌認證、產品名稱、輸出功率、產品特色
▼外盒背面有商標、750W/850W接頭數量及風扇尺寸表、80PLUS金牌認證、保護說明、產品特色、產品條碼、代理/製造商資訊
▼外盒上/下側面有商標
▼外盒左/右側面有750W/850W輸出規格表、安規認證、臉書客服QR碼、750W/850W轉換效率表、保固延長活動說明、臉書粉絲團QR碼
▼包裝內容有電源本體、印上商標的模組化線路黑色收納包、使用說明書、保固卡
▼收納包內還有10A三芯1.25mm²交流電源線、塑膠束帶及固定螺絲
▼本體尺寸為150x86x140mm
▼本體側面的標籤有商標、輸出功率、產品名稱
▼本體另一側面的標籤有商標、輸出功率、80PLUS金牌認證、產品名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、安規認證、廠商資訊、產地、中英文警告訊息
▼風扇護網直接沖壓在外殼上，中心處有商標銘牌
▼本體出風口處設有交流輸入插座及電源總開關
▼模組化線組輸出插座有白色字體名稱標示，產品序號條碼貼在右下角
▼一組主機板電源黑色帶狀模組化線路，提供1個ATX24P接頭，線路長度為50公分
▼兩組處理器電源黑色帶狀模組化線路，提供2個EPS 4+4P接頭，18AWG線路長度為60公分
▼兩組顯示卡電源黑色帶狀模組化線路，提供4個PCIE 6+2P接頭，至第一個接頭18AWG線路長度為49.5公分，接頭間18AWG線路長度為14.5公分
▼兩組SATA接頭黑色帶狀模組化線路，提供8個直角SATA接頭，至第一個接頭18AWG線路長度為49.5公分，接頭間18AWG線路長度為15公分
▼一組大4P/小4P接頭黑色帶狀模組化線路，提供4個省力易拔大4P接頭及1個小4P接頭，至第一個接頭18AWG線路長度為49.5公分，接頭間18AWG線路長度為14.5公分，末端小4P接頭的20AWG線路長度為14.5公分
▼將所有模組化線路插上的樣子，會多出1個CPU/PCI-E 8P插座及1個SATA/Molex 6P插座
▼snake蛇吞象GAMER PRO 750W內部結構及使用元件說明簡表
▼snake蛇吞象GAMER PRO 750W為CWT代工，採用APFC、全橋諧振、二次側12V同步整流，並經由DC-DC轉換3.3V/5V
▼採用Hong Hua HA1225H12F-Z 12公分12V/0.58A風扇，有設置氣流導風片
▼電路板背面焊點做工良好，大電流路徑有敷錫
▼交流輸入插座後方焊點加上2個Y電容(CY1/CY2)及1個X電容(CX1)。X電容接腳/總開關焊點/磁芯有包覆套管，輸入插座焊點未包覆套管

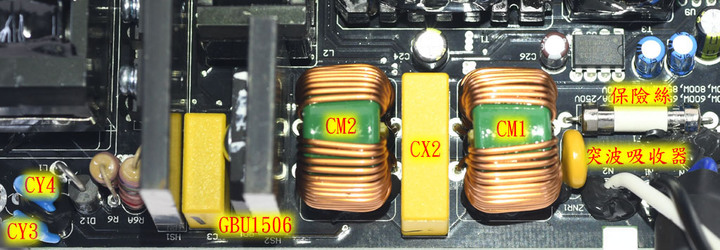

▼主電路板EMI濾波電路有2個共模電感(CM1/CM2)、2個Y電容(CY3/CY4)、1個X電容(CX2)。臥式安裝的保險絲及突波吸收器未包覆套管。GBU1506橋式整流器有加上散熱片
▼主電路板EMI濾波電路的背面有X電容放電IC(Power Integrations CAP200DG)
▼散熱片上的APFC功率元件有2顆Great Power GP28S50G全絕緣封裝MOSFET及1顆ST STTH8S06D二極體。一次側功率元件有4顆IPS ITA13N50R全絕緣封裝MOSFET，其中2顆與APFC功率元件共用散熱片，另外2顆裝在較小獨立散熱片。APFC電容左側有2顆一次側MOSFET隔離驅動變壓器
▼封閉式磁芯APFC電感旁的NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失
▼APFC電容採用1顆Elite 400V 470µF GM系列85℃電解電容
▼主電路板背面的Champion CM6500UNX及Champion CM03X負責APFC電路控制
▼輔助電源電路一次側使用Power Integrations TNY287PG整合式電源IC，輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶
▼1個諧振電感與1個諧振電容組成一次側諧振槽，諧振電感與比流器外包覆黑色聚酯薄膜膠帶
▼主變壓器外包覆黑色聚酯薄膜膠帶

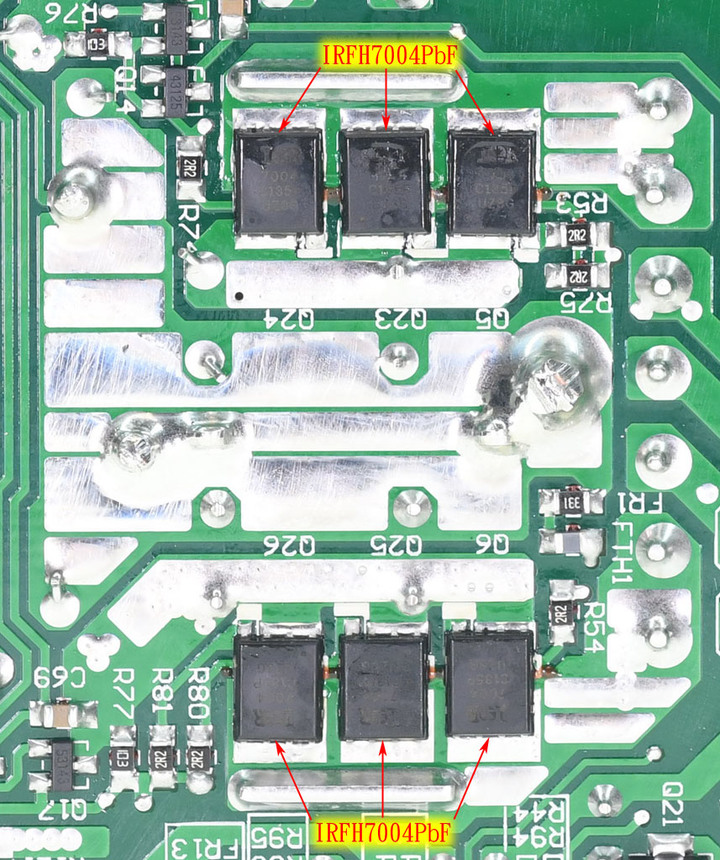

▼主電路板背面有6顆Infineon IRFH7004PbF MOSFET組成12V全波同步整流電路，並透過焊點將熱量傳導至電路板正面散熱用金屬板
▼主電路板背面的Champion CM6901X負責控制一次側全橋諧振轉換器及二次側12V同步整流MOSFET，右側有偵測3.3V/5V輸出電流的分流器
▼二次側散熱用金屬板之間的12V輸出濾波電路用CapXon固態電容、ChengX電解電容及電感
▼Sitronix ST9S429-PG14電源管理IC，負責監控輸出電壓及電流、接受PS-ON信號控制、產生Power Good信號
▼3.3V/5V DC-DC子卡背面共有4顆Sync Power SPN3006 MOSFET，每組DC-DC配置2顆，由Anpec APW7159C控制，另一面有環形電感及固態電容
▼模組化輸出插座板及3.3V/5V DC-DC子卡之間配置透明絕緣隔板
▼模組化輸出插座板與主電路板使用實心金屬條及金屬插針連接，插座之間的固態電容可加強輸出濾波/退耦效果
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼snake蛇吞象GAMER PRO 750W於20%/50%/100%下效率分別為90.06%/91.06%/88.27%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.04%至0.5%的影響
▼snake蛇吞象GAMER PRO 750W於10%/20%/50%/100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9826，符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求
▼綜合輸出負載測試，輸出59%時3.3V/5V電流達13A以後就不再往上加，3.3V/5V/12V電壓記錄如下表
▼綜合輸出9%至101%之間3.3V輸出電壓最高與最低點差異為37.4mV

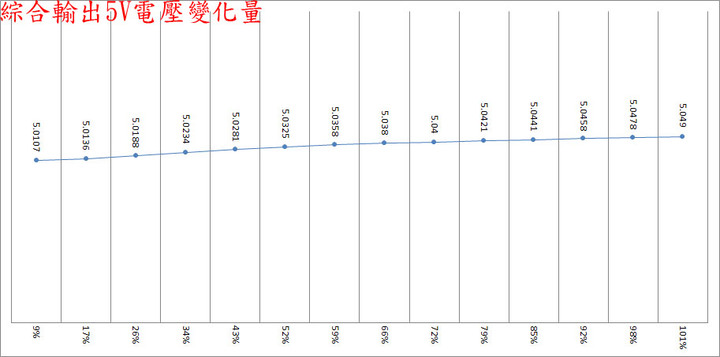

▼綜合輸出9%至101%之間5V輸出電壓最高與最低點差異為38.3mV

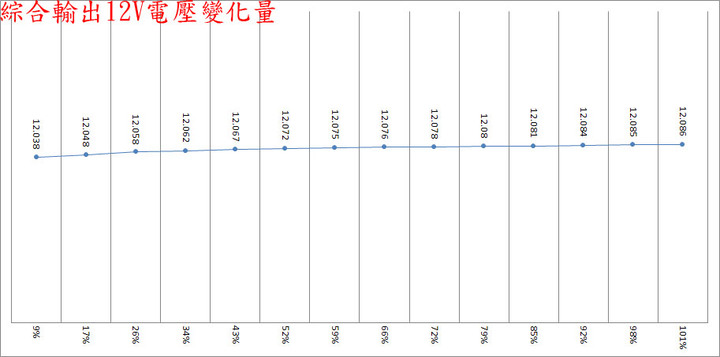

▼綜合輸出9%至101%之間12V輸出電壓最高與最低點差異為48mV

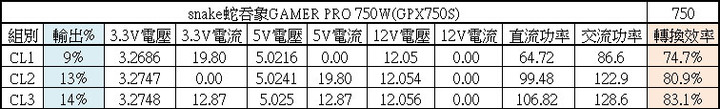

▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為24.1mV

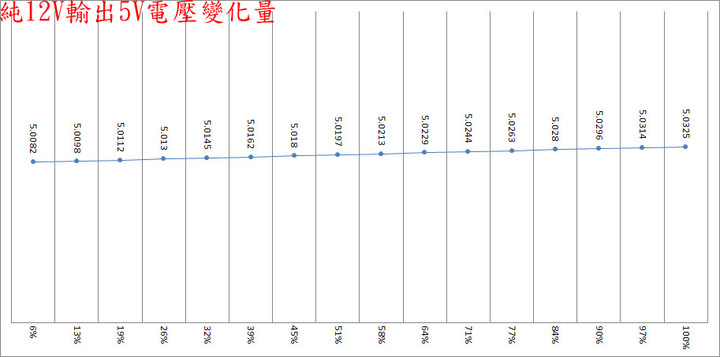

▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為24.3mV
▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為32mV
▼12V低輸出轉換效率測試，輸出12V/1A效率58.4%，輸出12V/2A效率72.2%，輸出12V/3A效率79%

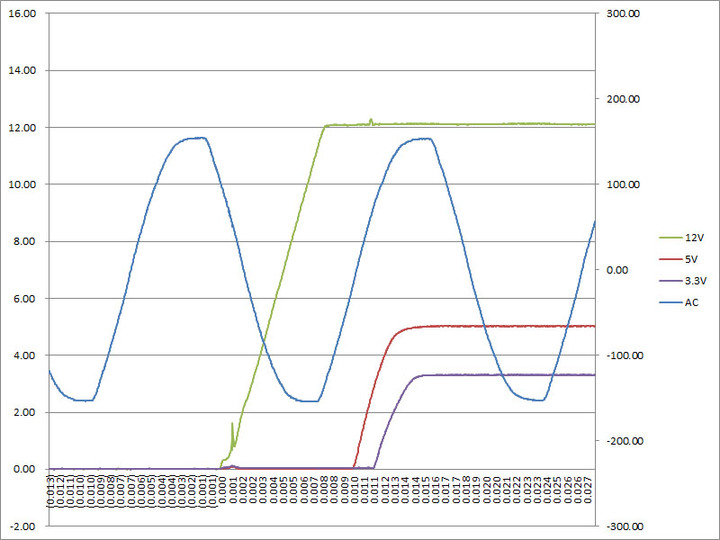

▼電源PS-ON信號啟動後直接3.3V/13A、5V/13A、12V/54A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為12ms，5V與3.3V上升時間為5ms
▼3.3V/13A、5V/13A、12V/54A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於16ms後低於11.4V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為動態負載電流變化波形，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形

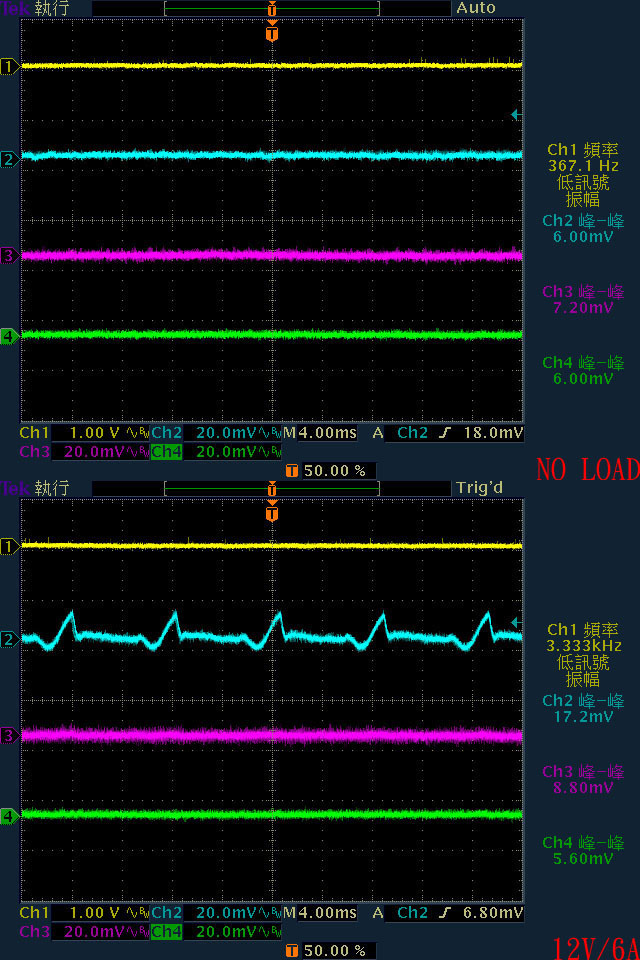

▼輸出無負載時，無明顯漣波(上圖)。輸出12V/6A時，開始出現漣波(下圖)
▼輸出12V/7A時，漣波波形改變(上圖)。輸出12V/8A時，漣波波形再度改變，之後波形維持不變，只改變振幅(下圖)

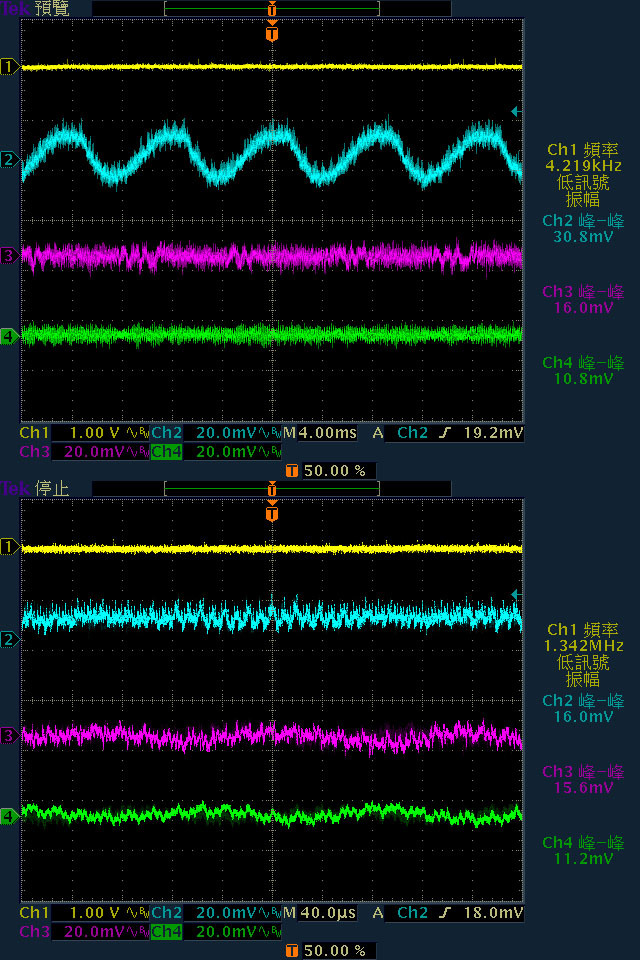

▼於3.3V/13A、5V/13A、12V/54A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為30.8mV/16mV/10.8mV，高頻漣波分別為16mV/15.6mV/11.2mV
▼於12V/62A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為24.8mV/12.8mV/7.2mV，高頻漣波分別為11.2mV/12mV/7.2mV
▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為358mV，同時造成3.3V產生36mV、5V產生36mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為430mV，同時造成3.3V產生48mV、5V產生44mV的變動
▼12V啟動動態負載，變動範圍10A至50A，維持時間500微秒，最大變動幅度為656mV，同時造成3.3V產生62mV、5V產生60mV的變動
▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下橋式整流/APFC MOSFET/APFC DIODE/一次側MOSFET(上圖)及諧振電感/主變壓器/二次側(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

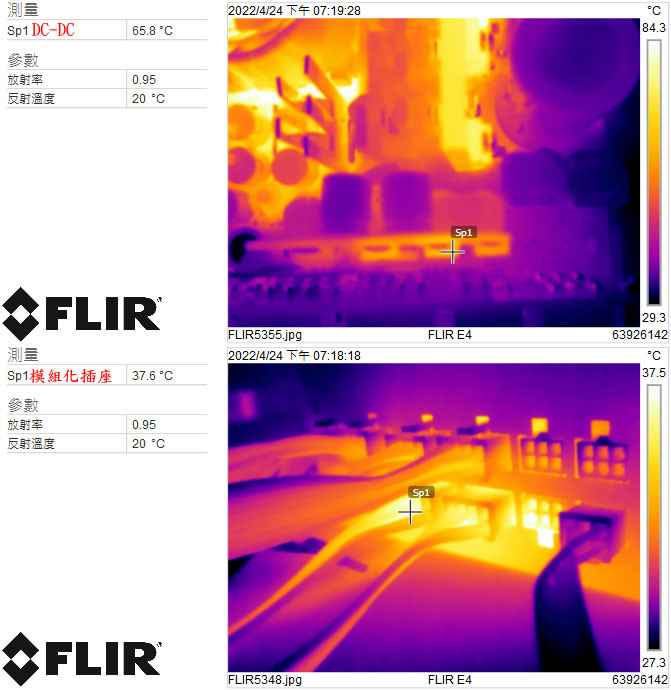

▼電源供應器滿載輸出下DC-DC(上圖)及模組化插座(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

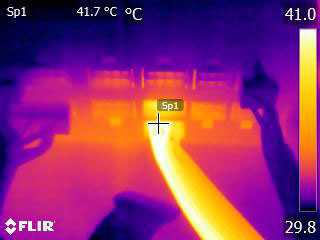

▼單條CPU 8P連續輸出28A(336W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
◆採用全模組化設計，搭配黑色帶狀模組化線組。具備1個ATX24P、2個EPS 4+4P、4個PCIE 6+2P、8個直角SATA、4個省力易拔大4P、1個小4P
◆直接在外殼上沖壓風扇護網
◆交流輸入插座後方焊點加上X/Y電容。X電容接腳/總開關焊點/磁芯有包覆絕緣套管，輸入插座焊點/保險絲/突波吸收器未包覆套管
◆電路板背面焊點做工良好，大電流路徑有敷錫
◆採用APFC、全橋諧振架構、同步整流輸出12V，並透過DC-DC轉換3.3V/5V
◆APFC MOSFET使用Great Power，APFC DIODE使用ST，一次側MOSFET使用IPS，12V同步整流MOSFET使用Infineon，3.3V/5V DC-DC MOSFET使用Sync Power。APFC與一次側均使用全絕緣封裝MOSFET
◆內部固態電容使用Nichicon FP/CapXon(豐賓)/APAQ(鈺邦)，電解電容使用Nichicon/Elite(金山)/ChengX(承興)
◆二次側電源管理IC可偵測輸出電壓及電流是否在正常範圍
◆模組化插座板與主電路板透過實心金屬條及金屬插針連接
各項測試結果簡單總結：
◆snake蛇吞象GAMER PRO 750W於20%/50%/100%下效率分別為90.06%/91.06%/88.27%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆snake蛇吞象GAMER PRO 750W的功率因數修正，滿足80PLUS金牌認證要求輸出50%下功率因數需大於0.9
◆偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態，12V上升時間為12ms，3.3V/5V上升時間為5ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於16ms後低於11.4V
◆輸出無負載下無明顯漣波；輸出12V/6A時開始出現漣波；輸出12V/8A及以上漣波波形不變只改變振幅；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為30.8mV/16mV/10.8mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為24.8mV/12.8mV/7.2mV
◆12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為358mV
◆12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為430mV
◆12V動態負載測試，變動範圍10A至50A，維持時間500微秒，最大變動幅度為656mV
◆熱機下3.3V過電流截止點在30A(150%)，5V過電流截止點在30A(150%)，12V過電流截止點在81A(131%)
報告完畢，謝謝收看
