迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

看到能源之星的待機功耗要求標準是6W
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!
我真的覺得有夠扯
但是經歷了一番波折 終於達成了!

本來也想測AMD的4000G系列
結果搞個限定OEM出售
那我也就只能放棄了
再加上最近實在太懶了
所以就只簡單測了intel 10代


CPU是i5-10400
原打算使用i3-10100 結果老闆說全台大缺貨
也不曉得i3什麼時候變得這麼夯
當初2C4T的時候可是乏人問津...
這次的測試只好多爆2000預算

主要需要注意的是CPU本身的功耗
這個聽說很難測 也不好測準
所以只有參考HWinfo的數值

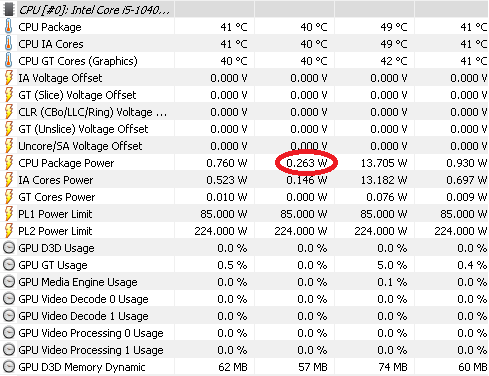

亮屏狀態下最低功耗:
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

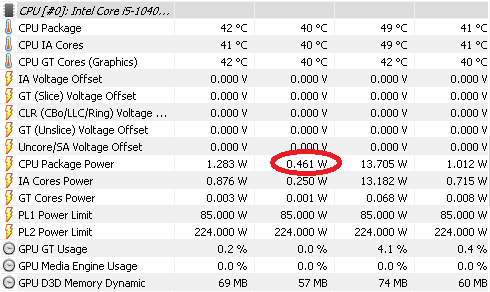

黑屏狀態下最低功耗:
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

準不準不知道 但可以知道的是
i3這部分應該會比較省電
而i7以上應該會比較耗電
不過我想大部分人應該還是會以i5為主
畢竟i7K的價位再也不是10500後就不太想買了
所以這次的測試應該更貼近一般狀況

機殼是使用富鈞的SS04
主要考量是這個殼的擴充性比較完整
算是這個偷工減料時代下的清流
不過CPU散熱器高度只有14.5cm倒是差了一點

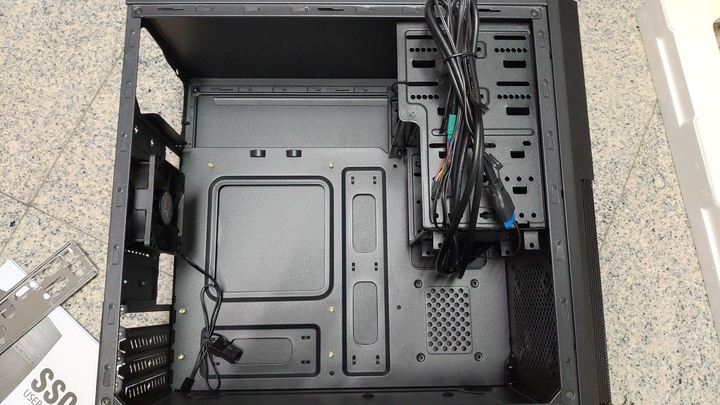

內部:
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

前面板:USB2.0和3.0都2個,夠完整
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

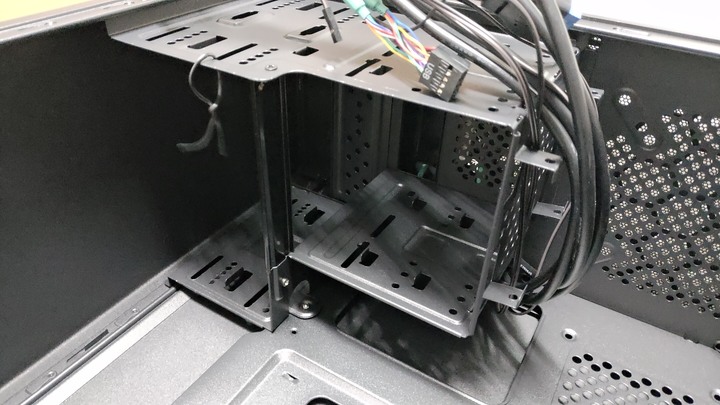

硬碟槽:5.25x2、3.5x3、2.5x3(一個在側、一個在底)
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

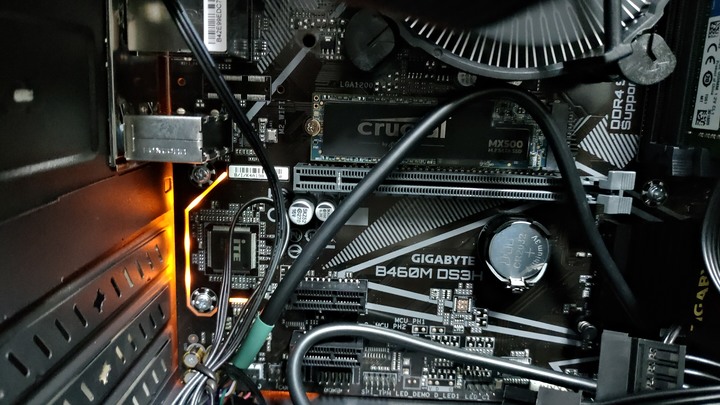

主機板是使用技嘉的B460M DS3H
原本是想用B460M D3H
可是台灣好像沒賣...
用技嘉是因為好像有廣告說比較省電一點
而選擇Micro ATX也是主流考量
要最完整的擴充性選ATX以上
要最省錢又最省電選最小型的Micro-ATX
要最省電又有完整接口選Mini-ITX
要極致省電選Mini-STX
而且上次測試的主機板也是技嘉的產品(B360M Gaming HD)
方便直接比對測試結果

基本省電設定如下:
C State設定:Package到C8就好,再上去耗電感覺沒減少,反倒電源管理功能會限縮
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

LED燈:記得關,不然測試待機功耗時會多出很多W
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

平台電力管理:
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!


記憶體是用美光最初期的DDR4 2133 16G x 2
超爛 真的超爛 降電壓到1.1V就開不了機了...
不過怎樣應該都比3200省電 畢竟低時脈
會用16G是因為若用4G.8G測等同為了省電取巧
這次的測試主要還是要以主流使用為考量才比較準確


硬碟是使用美光的MX500
缺點是那個指示燈一直狂閃狂亮 根本放費電
而使用sata SSD需考慮是否支援HIPM和DIPM
若都沒有支援 SSD就要砍掉重練 不然一定耗電
Windows裝好預設都是HIPM
若要改成DIPM需打下面的指令再去電源管理設定,或者安裝IRST
powercfg -attributes 0012ee47-9041-4b5d-9b77-535fba8b1442 0b2d69d7-a2a1-449c-9680-f91c70521c60 -ATTRIB_HIDE

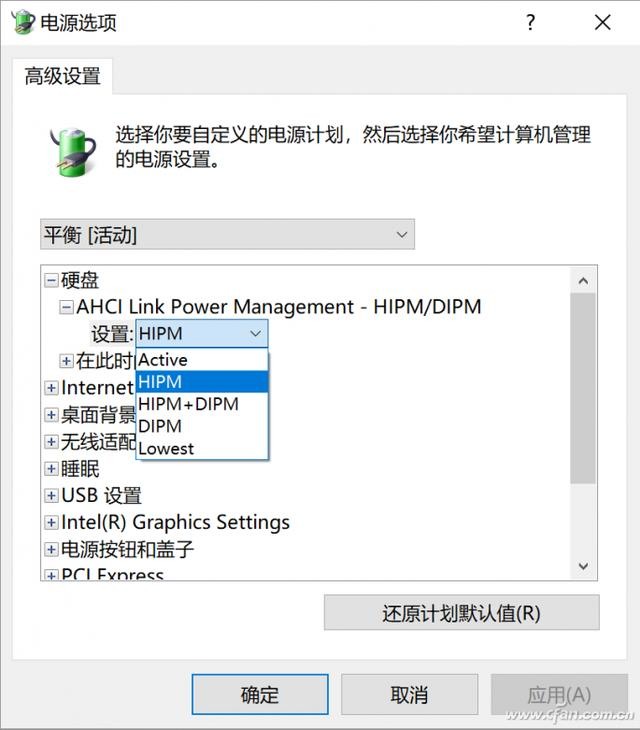

參考網路上的圖:
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!
不確定的來源:
http://www.ifuun.com/a2018112817274847/

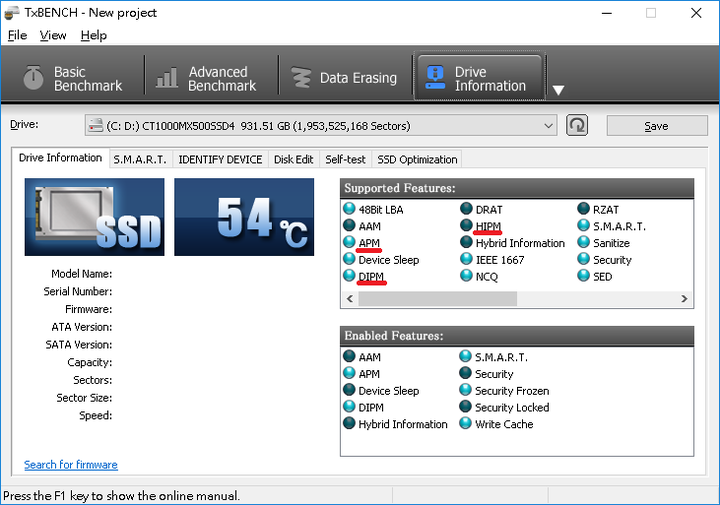

若要看sata SSD有沒有支援就要用TxBENCH
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!
sata SSD支援HIPM就要用設定成HIPM DIPM亦然
不然它就會傻傻的維持在非讀寫下之最高耗電狀態
可怕的不僅如此 它還會害Package C狀態永遠卡C2
那這樣造成的多餘耗電會非常可觀
所以一定要設定符合SSD支援,若皆不支援請換SSD

至於APM應該是指支援比HIPM、DIPM更低的耗電狀態
這可能是指支援"睡眠狀態"吧? 阿災
反正SSD有4個常見的耗電級距
500mW~1W:沒設定符合SSD之HIPM或DIPM,或皆不支援時之耗電
50~100mW:有符合省電狀態活動中
25~50mW:有符合省電狀態閒置中
2~10mW:睡眠狀態


使用的電源供應器是全台最強的2顆神待機功耗電源
分別是酷碼的450W 銅牌V2 和 海盜船的RM650
這2顆的整體測試結果差強人意
但是待機功耗表現非常漂亮

酷碼 銅牌 450W V2

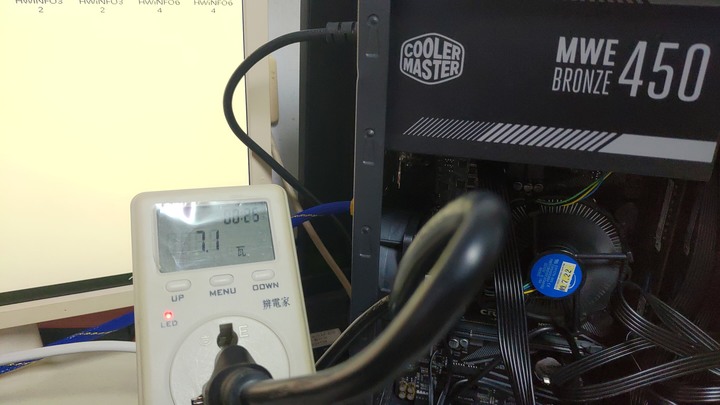

亮屏 轉風扇:7.1W
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

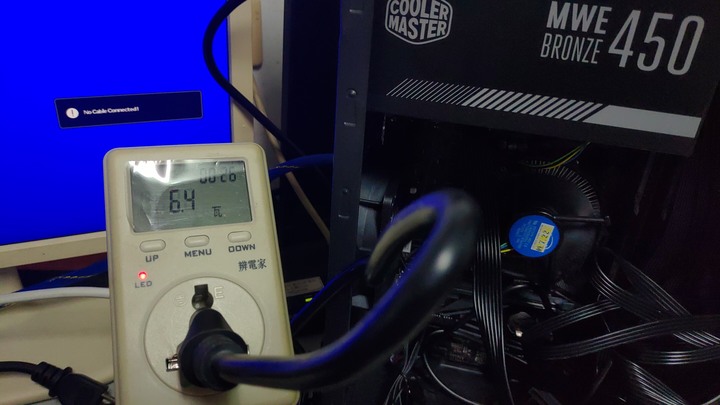

黑屏 轉風扇:6.4W

迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!


海盜船 RM650

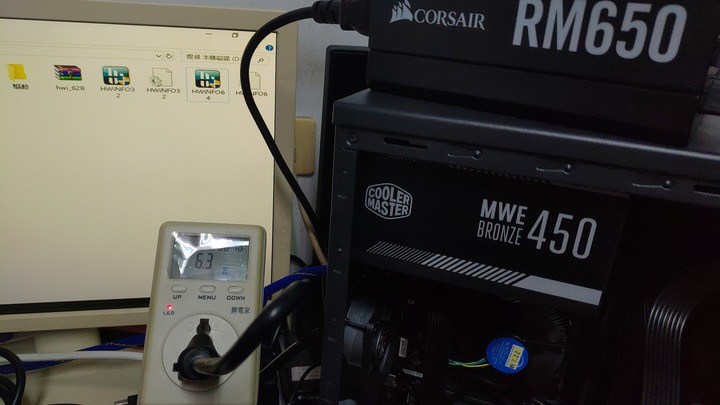

亮屏 轉風扇:6.3W
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

黑屏 轉風扇:5.6W
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

由於海盜船比較強 所以無風扇只測海盜船 CPU風扇約耗0.3~0.4W

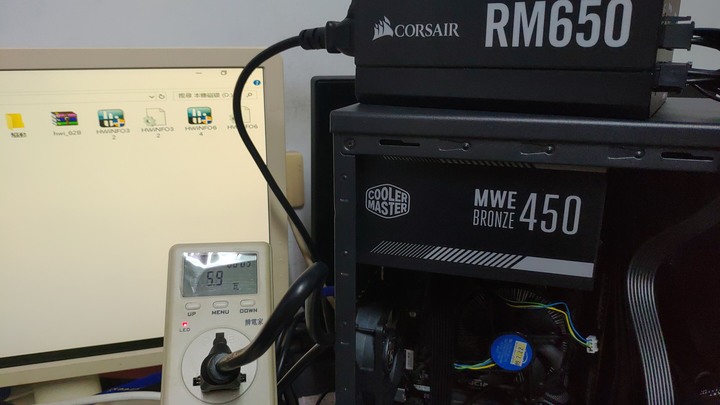

亮屏 無風扇:5.9W
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

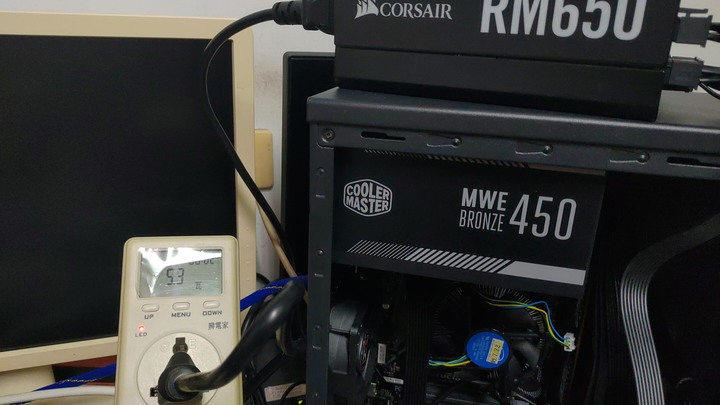

黑屏 無風扇:5.3W
迎接ATX12VO前的究極待機功耗測試! 能源之星6W終於完成!

不過老實說 之前測B360M Gaming HD最低有測到4.8W 平均低0.4~0.5W
也就是說買小型和普通的Micro-ATX功耗有一定差距
由此可推測 買ATX以上會更耗電
所以Gaming HD應該可以說是經濟實惠和省電的最佳選擇
但整體感覺很陽春又很鳥就是了...

而藍天的桌電CPU筆電最低有測到4.0W
不過這是得益於變壓器可以完美實現C10 State
(使用24pin ATX電源供應器 C8和C10測不出差距)

目前最扯的紀錄是Deskmini 310搭i3-8100
黑屏 轉風扇:3W

相不相信就由各位決定啦!
總之搞好待機功耗 就能節省電源救地球
有任何問題歡迎提出、分享、討論
感謝各位的收看 謝謝!
2020-07-23 23:48 發佈
追求超低待機功耗的家用機嗎…這個嗜好真是相當奇特

不過我看了一下ENERGY STAR 8.0的定義,看來樓主對這個標準的誤解實在太大了

首先附圖中引用的是 ENREGY STAR的E_tec計算範本,你追求的6W待機不是標準的"要求",而是一台雙核筆電的"測量數值".



另外,這台待機功耗6W的筆電經計算後,實際上無法達到能源之星8.0標準之需求︰



所以呃…怎麼說好呢…樓主可以看一下能源之星8.0標準再重測一遍吧
現在只有極少數的產品支援這個規範,話燒也沒用。反正幾年後市場賣的就會是這種電源。
