科風 黑武士UPS-BNT-600A 拆解

科風股份有限公司(代碼:3043.TW)成立於1987年4月24日,主要業務為UPS不斷電系統與太陽能電廠整合服務兩大事業群體.

黑武士系列,在線互動式不斷電系統.
科風UPS-BNT-600A這台是舊款型號 .
入門款不斷電系統,有自動電壓調整AVR及濾波保護.
此台在市電交流電斷電後警報聲可以手動關閉,不會一直BeBe叫.

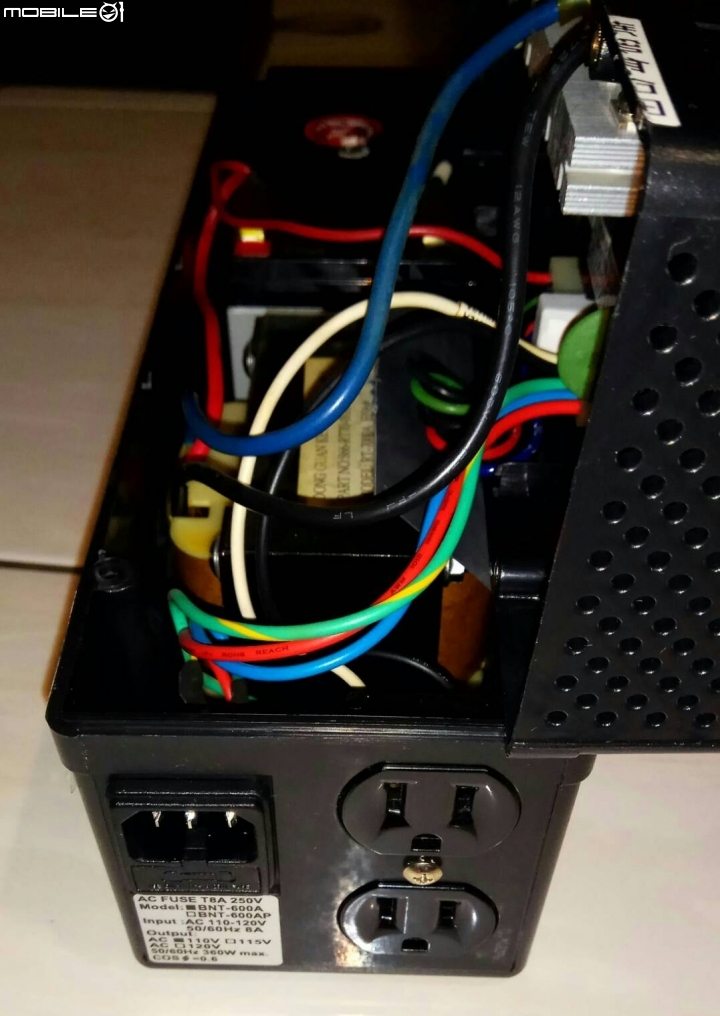

整台台灣製造,電源插座用電木材質單體,用料實在!

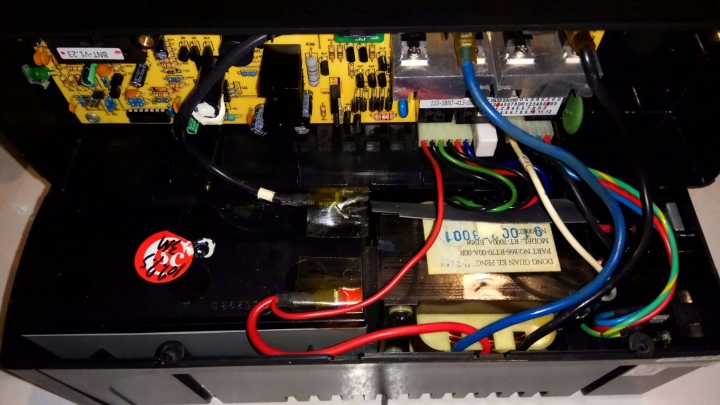

機殼左右各2顆螺絲,很好拆!

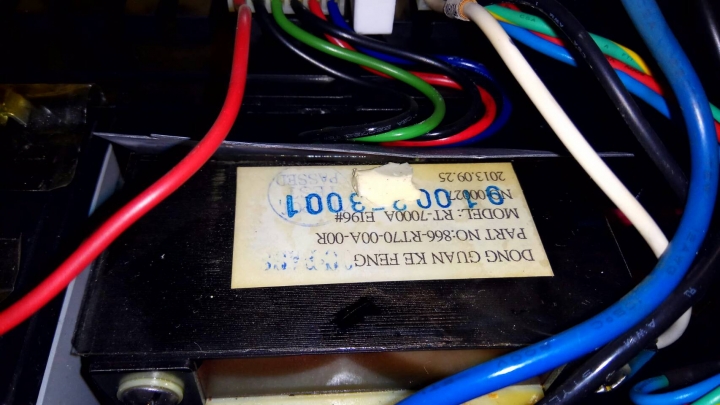

用料實在的變壓器(做工細)

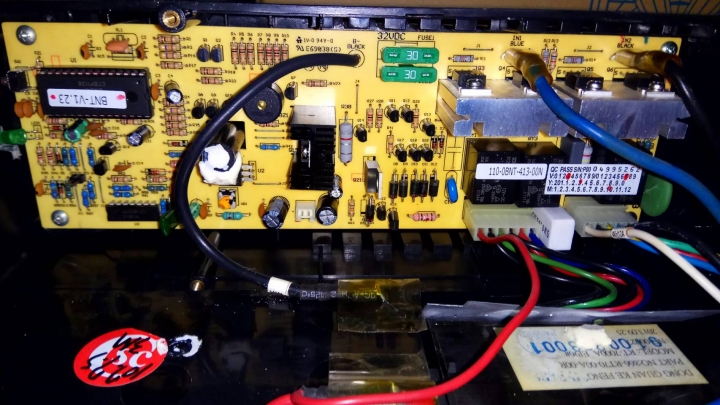

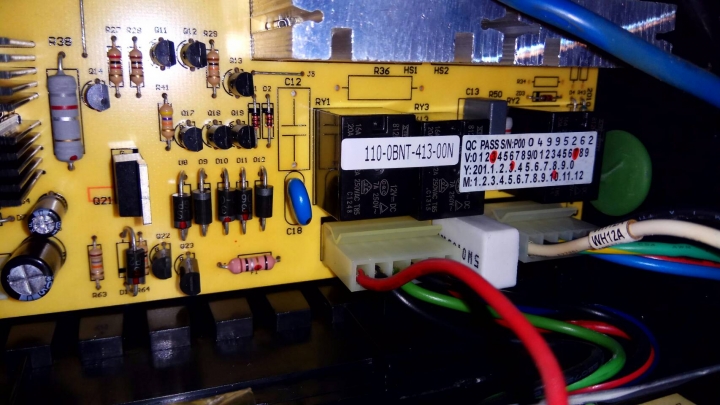

PCB有三顆繼電器.


107/7更換NPW36-12臺灣湯淺電池.


機殼上蓋柳上金屬螺絲座,不易崩牙.


原廠官網:
http://www.pcmups.com.tw/A/html/product/show.php?num=189&root=2&kind=25&page=1

規格:
型式 BNT-600A
輸入 容量 600VA
電壓 110 機種 (100V ) +/- 25% 市電範圍以內
頻率 50 or 60 Hz +/- 10% (自動偵測)
輸出 電壓 (備援模式) 類正弦波 at 110V +/- 5%
頻率 (備援模式) 50 or 60 Hz +/-1Hz
自動電壓調整 (AVR) 當輸入電壓低於市電 9% 至 25% 時,AVR 自動昇壓 15%
當輸入電壓高於市電 9% 至 25% 時,AVR 自動降壓 13%
停電反應時間 2 / 4 ms (含偵測時間)
保護及濾波 瞬間高壓保護 480 焦耳, 2ms
裝置輸入 過載及短路保護 (使用保險絲)
過載保護 當負載超過 110%,60 秒後,UPS 自動關機
當負載超過 130%,3 秒後,UPS 自動關機
短路 UPS 輸出立刻切斷或輸入保險絲保護
電池 型式 密閉式免加水,鉛酸電池
充電時間 6 小時 (充電至 90% 以上)
保護 過放電保護
備援時間 (一台 PC 電腦+ 15" 螢幕) 25 - 35 分鐘
外觀尺寸 淨重 Kg (Ibs) 6.0 (13.2)
毛重 Kg (Ibs) 6.5 (14.3)
尺寸
W x D x H mm 97 x 315 x 138
(3.8" x 12.4" x 5.4")
輸入插座 IEC 320 插座
輸出插座 NEMA 5-15R(115V)
警報 備援模式 慢速警報
電池電壓過低 快速警報
超載 持續警報
環境 操作環境 攝氏 40 度,0-95% 溼度 (非凝結水氣狀態下)
運作噪音 <40分貝 (離 UPS 表面一公尺)

重要原物料及相關供應商
主要原料 主要供應商
電池 YUASA(湯淺)
PCB 素材 台盟、沅興
機殼(鐵件) 網瑞
微處理器 安富利
變壓器 傳順
