1.轉換效率獲得80PLUS金牌認證
2.日系耐用電解電容，650W連續輸出能力，符合ATX12V V2.4
3.全模組化設計，主機板28(18+10)PIN輸出插座、12V的16PIN輸出插座，可對應未來其他種類的擴充線材
4.黑化扁平排線模組化線材設計(除ATX 20+4P線組以外)，提高組裝於機殼後的線材隱密性
5.大電流雙路12V輸出，最大12V可輸出比例達99.7%，可充分支援CPU及GPU的相容性及電力需求
6.產品提供五年有限保固及全球終身技術支援服務
7.13.5公分白色LED發光液態軸承風扇，先進風扇轉速調整功能，減低噪音同時確保散熱效果
8. Circuitshield提供全方面工業等級輸出保護(OCP/OVP/NLO/SCP/OPP/OTP/SIP)
輸出接頭數量：
ATX20+4P：1個
CPU12V 4+4P：1個
PCIE 6+2P：4個
SATA：9個
大4P：6個
小4P：1個
外盒正面右方黃色帶狀區域為Antec系列產品獨特風格，右上方有80PLUS金牌認證標誌，最下方為產品輸出功率規格及四大特色圖示，EDGE產品名稱印刷處因為與圖片重疊，而不容易看清楚

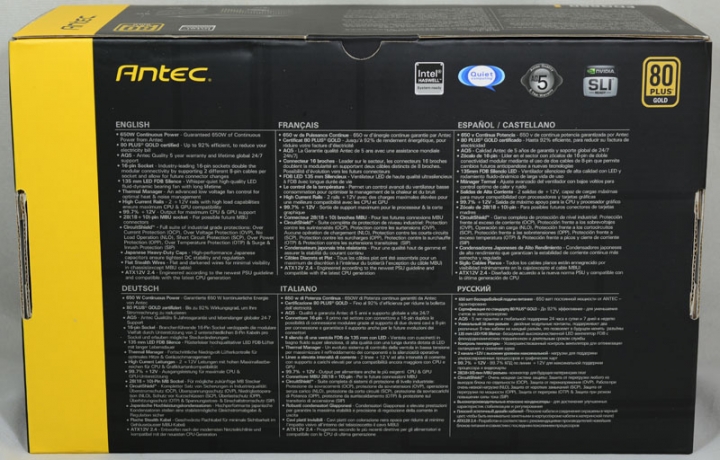

外盒背面有多種語言的產品特色說明

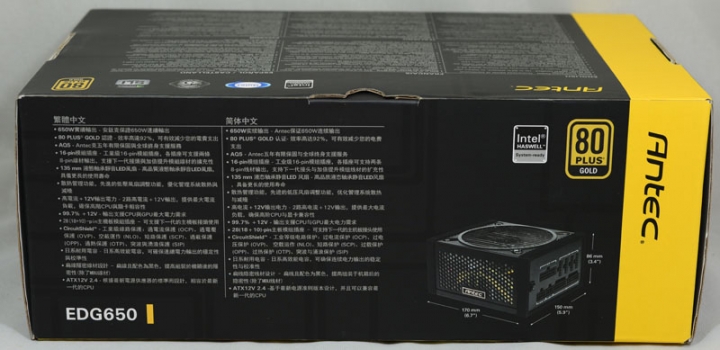

外盒頂部側面，有繁體/簡體中文的產品特色說明及電源供應器外型尺寸圖
外盒底部側面，有另外三個特色圖示、通過的安規認證標誌及序號管理條碼
外盒左側面有日文與韓文的產品特色說明

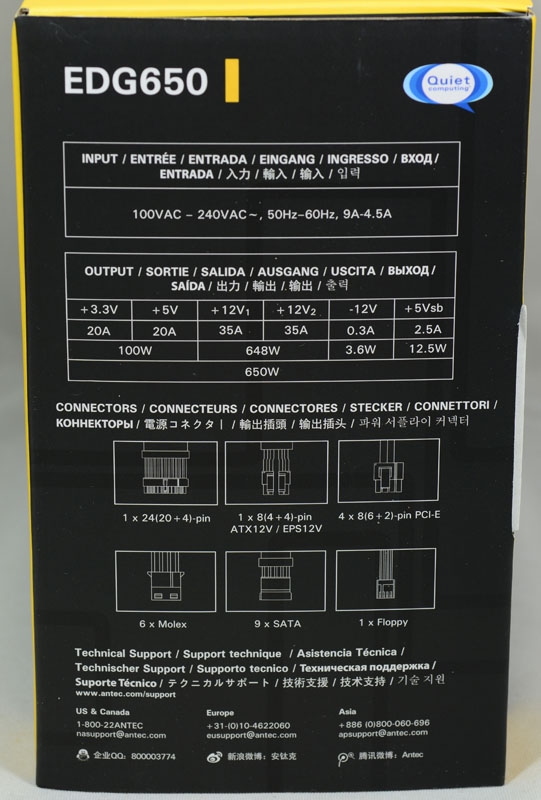

外盒右側面有輸入電壓/電流/頻率規格、各輸出電流/功率規格、POWER提供的接頭種類/數目、官方網站網址及各地技術支援電話/企業QQ/新浪微博/騰訊微博等資訊

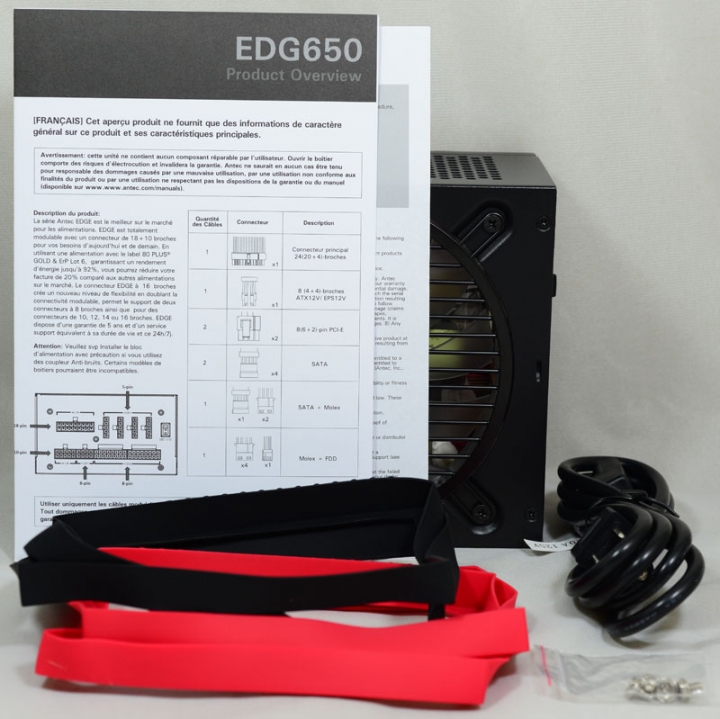

包裝內容物，有線材收納袋、電源本體、交流電源線、說明文件、保固卡及紅/黑兩色的電源防震矽膠套

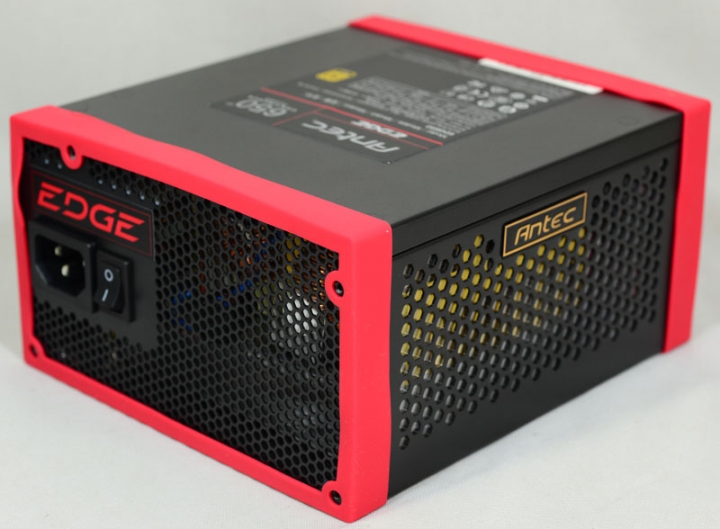

安裝紅色防震矽膠套

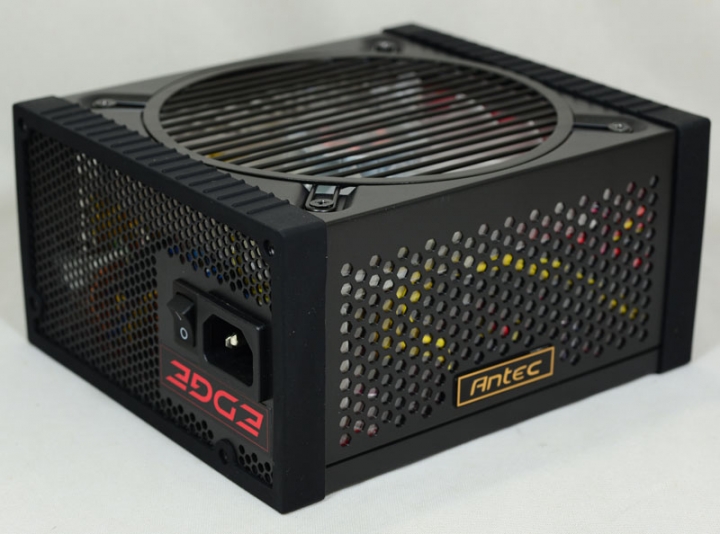

安裝黑色防震矽膠套

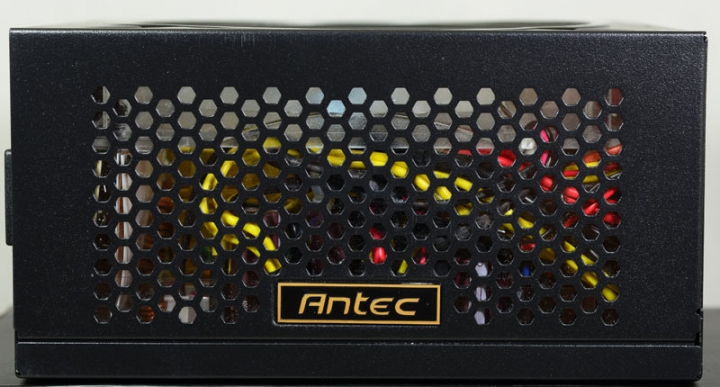

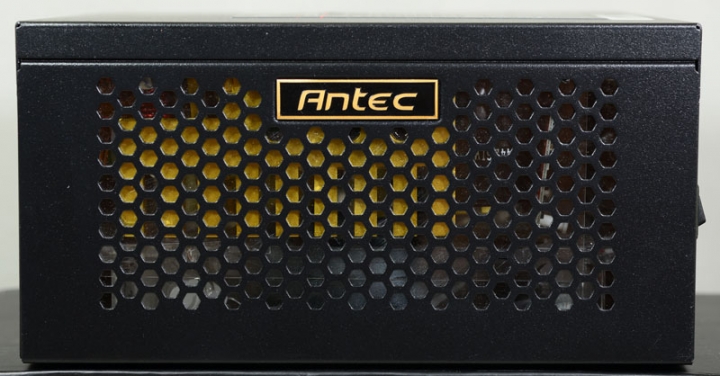

本體側面，直接在電源外殼本體沖壓出六角蜂巢網狀開口，內部有透明絕緣塑膠片避免異物進入，並加上點綴用Antec字樣銘牌
本體另一側面，同樣有六角蜂巢網狀開口及透明絕緣塑膠片，並依照安裝位置不同改變Antec字樣銘牌方向

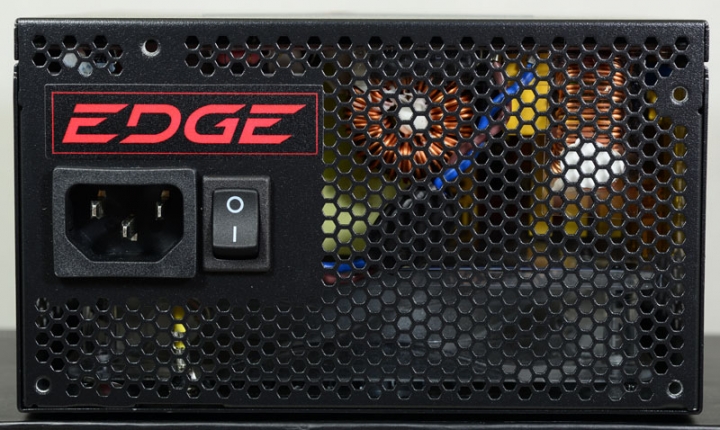

六角蜂巢網狀散熱出風口處交流輸入插座及電源總開關旁有EDGE字樣貼紙

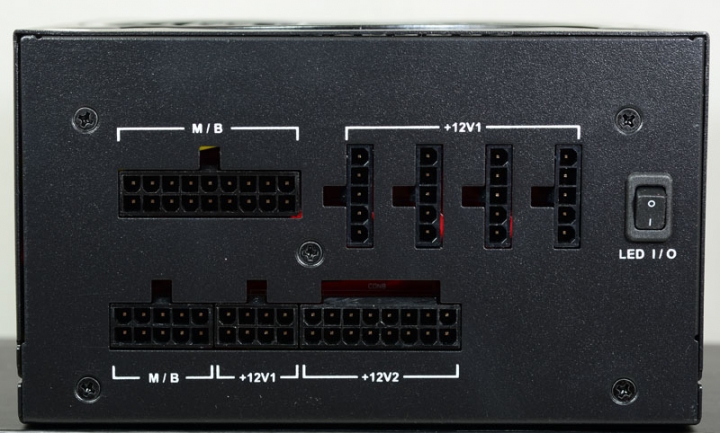

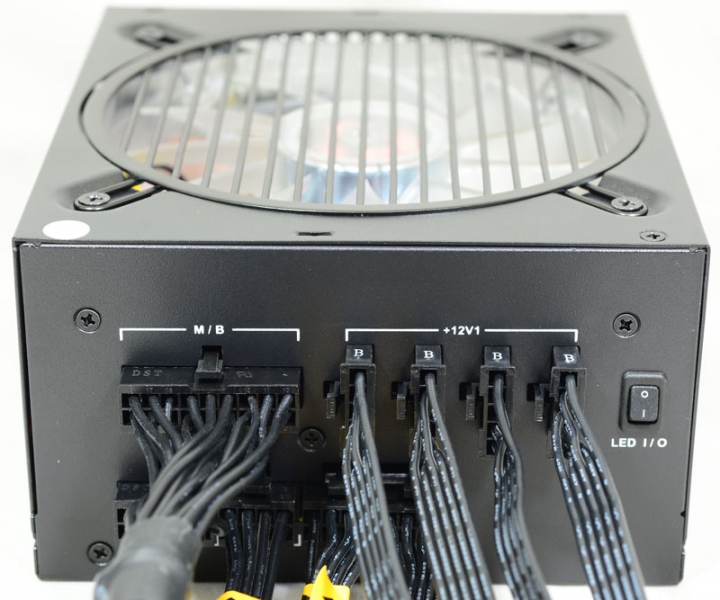

各模組化輸出插座，除ATX20+4P線組用插座(M/B)外，其他插座均標示12V輸出迴路編號，右邊開關為風扇LED燈光切換ON/OFF

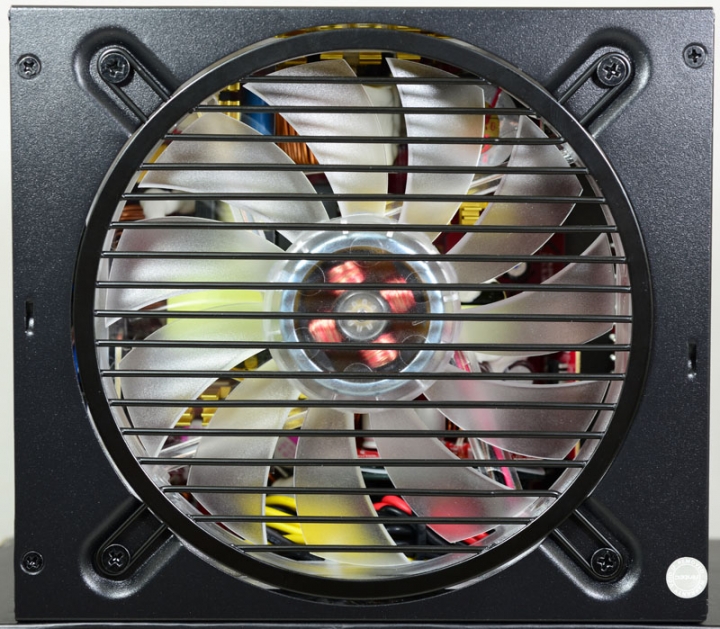

風扇進氣口採用直條式護網，為了充分展現LED照明效果，整個風扇採半透明材料製作

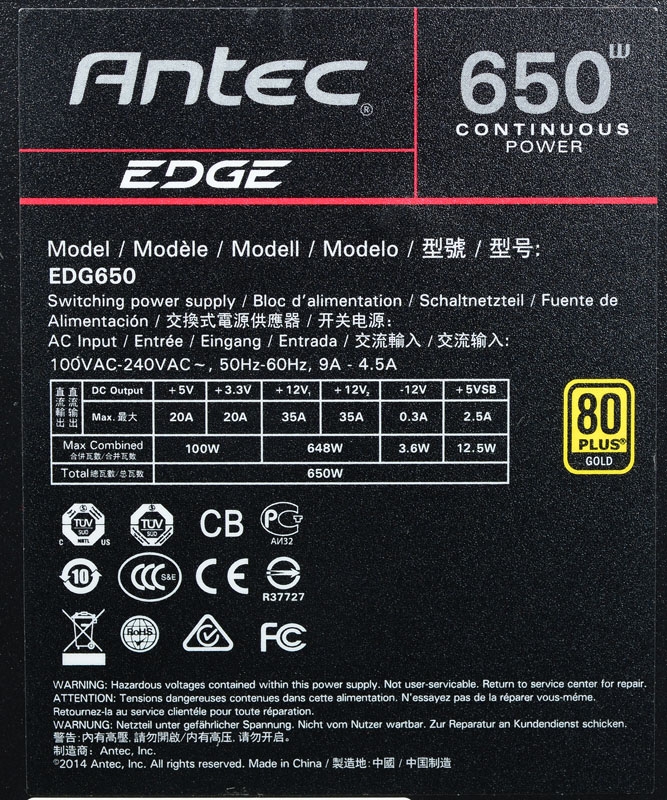

輸出規格標籤，上有產品名稱、輸出功率、型號、80PLUS認證標誌、輸入電壓/電流/頻率、各輸出電流/功率、安規認證標誌、警告訊息及產地

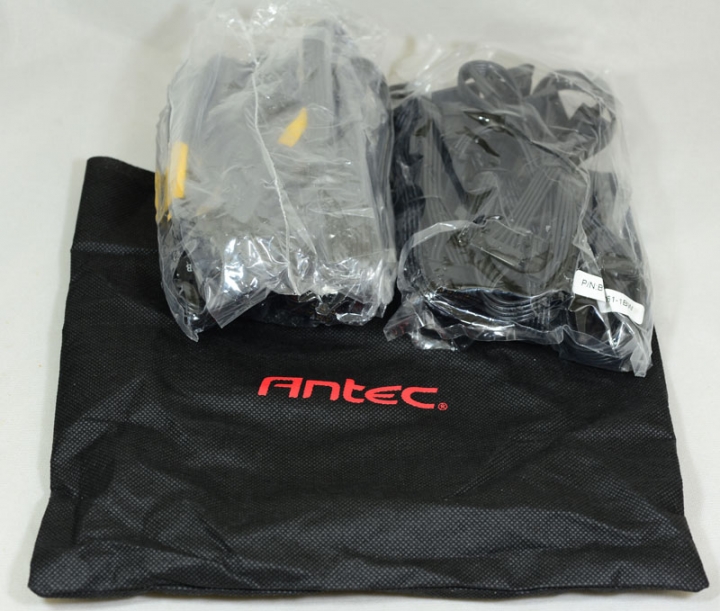

印有紅色Antec字樣的黑色尼龍收納袋中，塑膠袋裝著所有模組化線組

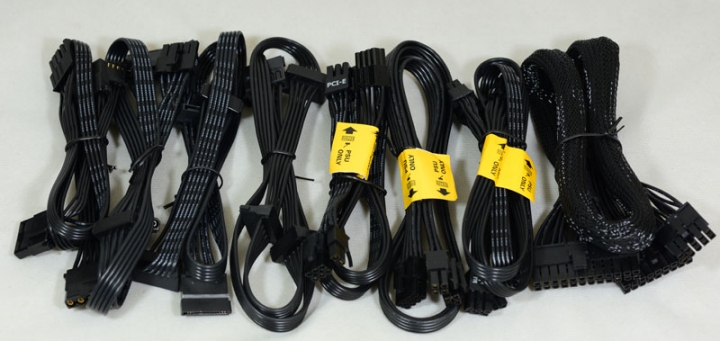

取出所有的模組化線組

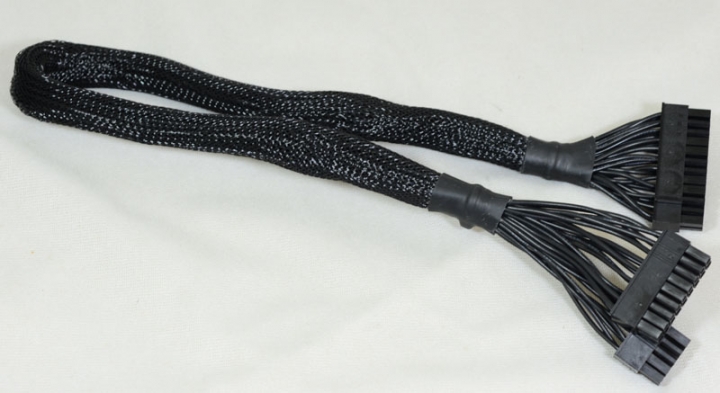

一組ATX20+4P模組化線路，長度為54公分

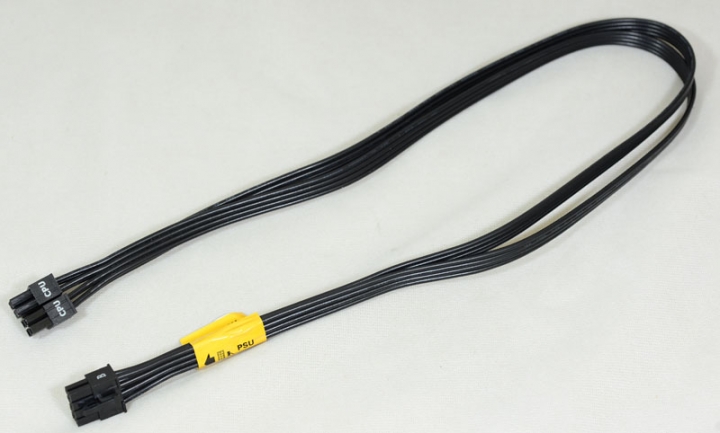

一組CPU12V 4P+4P扁狀排線模組化線路，主體線路長度為65公分，上方黃色標籤註明電源側接頭位置
兩組雙接頭PCIE 6+2P扁狀排線模組化線路，主體線路長度為55公分；分接頭線路長度為10公分，上方黃色標籤註明電源側接頭位置

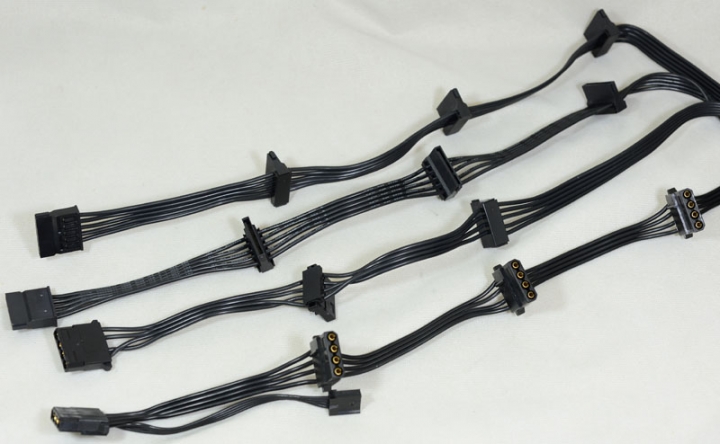

兩組SATA接頭扁狀排線模組化線路，每組線提供三個直角SATA接頭及一個直式SATA接頭(末端)，主體長度為50公分，接頭間線路長度為9公分
一組SATA/大4P接頭混和扁狀排線模組化線路，提供一個直角SATA接頭，一個直角大4P接頭，一個直式大4P接頭(無省力易拔設計)，主體長度為50公分，接頭間線路長度為9公分
一組大/小4P接頭扁狀排線模組化線路，提供四個直式大4P接頭(無省力易拔設計)及一個小4P，主體長度為39公分，接頭間線路長度為9公分
連接所有模組化線組的樣子

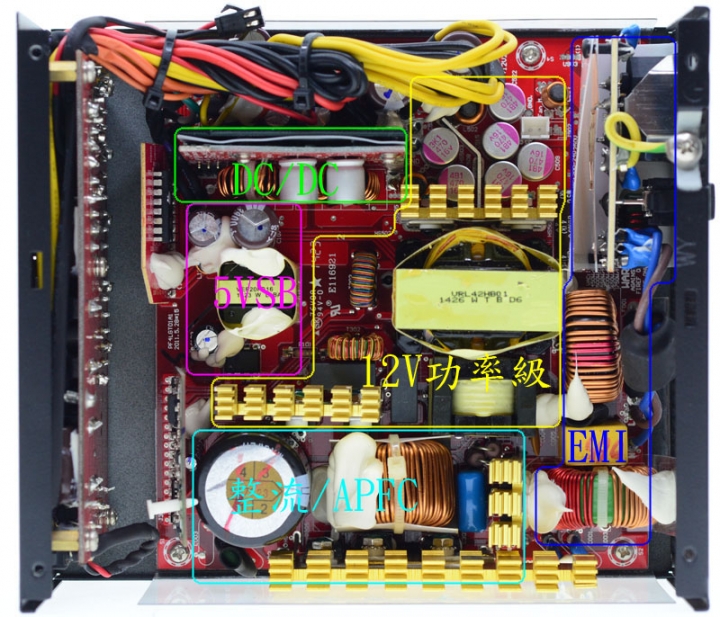

內部結構圖，Antec EDGE採用紅色電路板及金色散熱片，為海韻代工製造
各分區功能如下：
藍色：輸入EMI濾波電路
水藍色：橋式整流及APFC電路
紫色：輔助電源電路5VSB
黃色：一次側半橋LLC諧振+二次側同步整流12V功率級
綠色：3.3V/5V DC-DC轉換電路

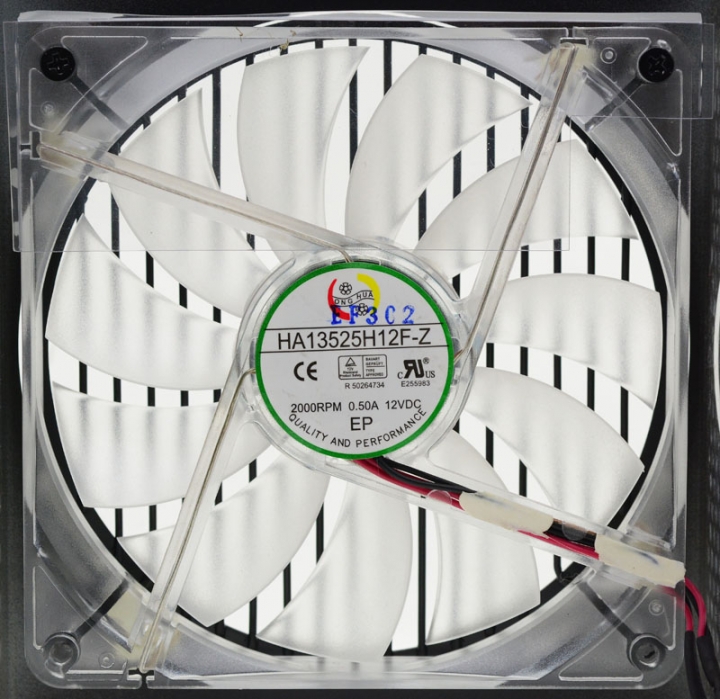

使用Hong Hua HA13525H12F-Z 12V/0.5A液態軸承13.5公分半透明發光風扇，最高轉速為2000rpm

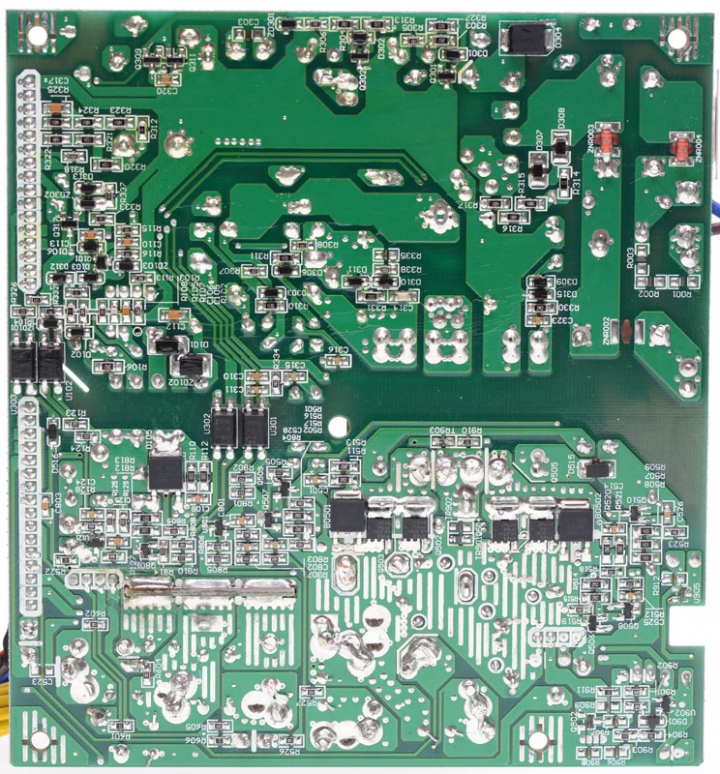

主電路板背面為綠色

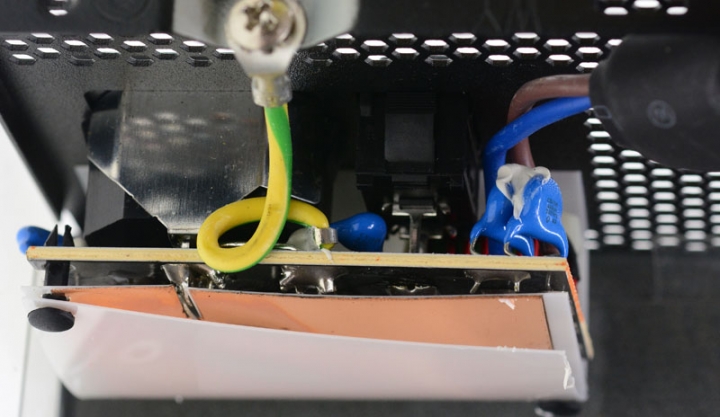

交流輸出插座/電源總開關後設置第一階EMI濾波電路子板，背面加上銅片及塑膠片組成的絕緣隔板

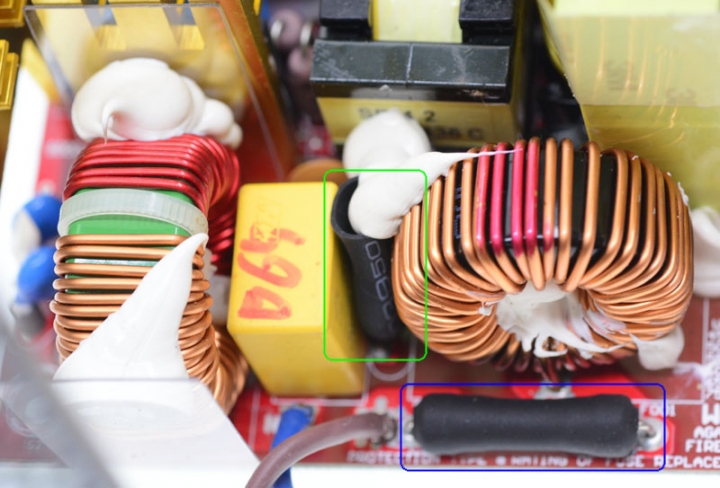

電路板上第二階EMI濾波電路，輸入保險絲(藍框)及突波吸收器(綠框)均包覆絕緣套管

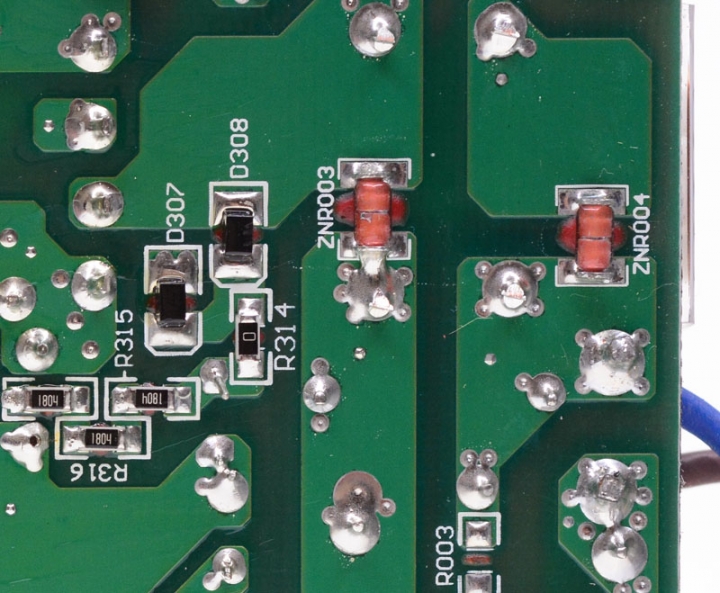

第二階EMI濾波電路後方加上兩個玻璃放電管(ZNR003/ZNR004)，強化突波吸收能力
LITE-ON GBU10V08橋式整流器固定在散熱片上

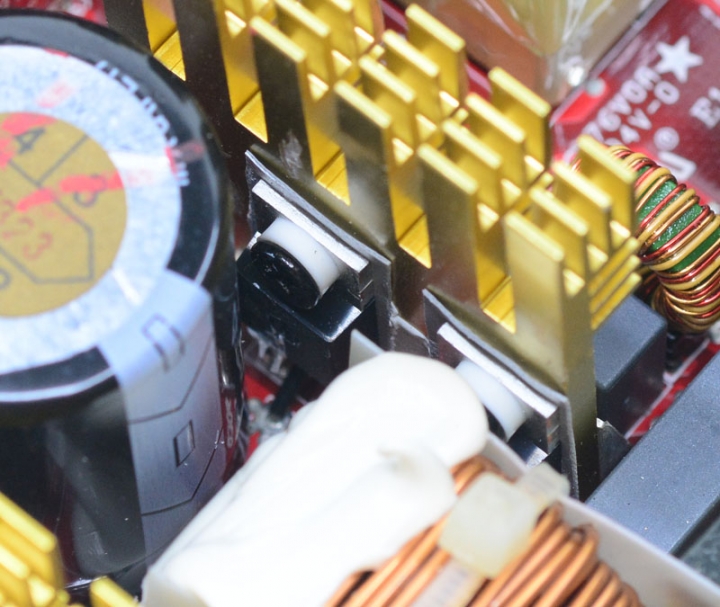

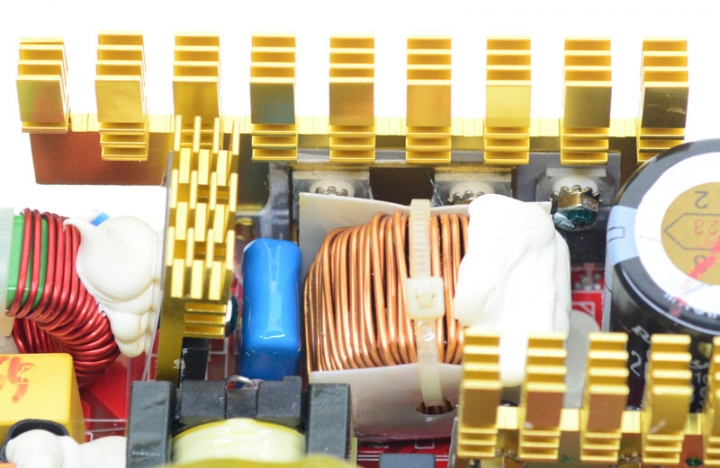

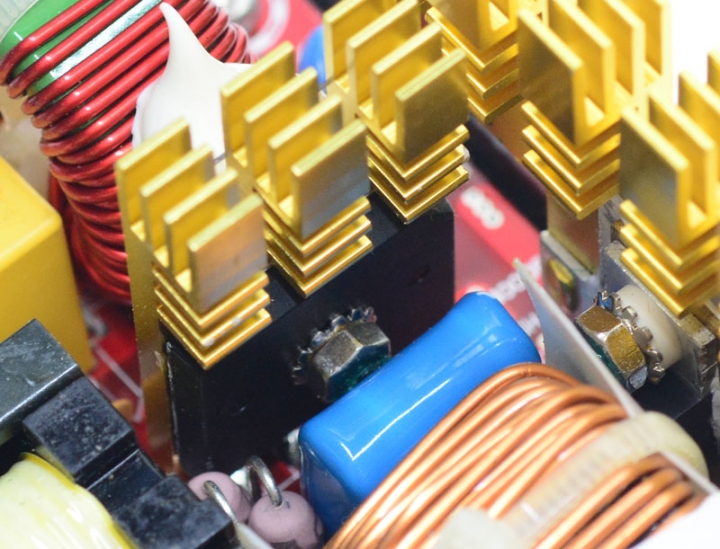

APFC電路區，固定在散熱片上的功率元件為兩顆Infineon IPP50R250CP Power MOSFET及一顆ST STPSC606D SiC Schottky Diode，環形電感兩邊加上絕緣隔板並用束帶及白膠固定

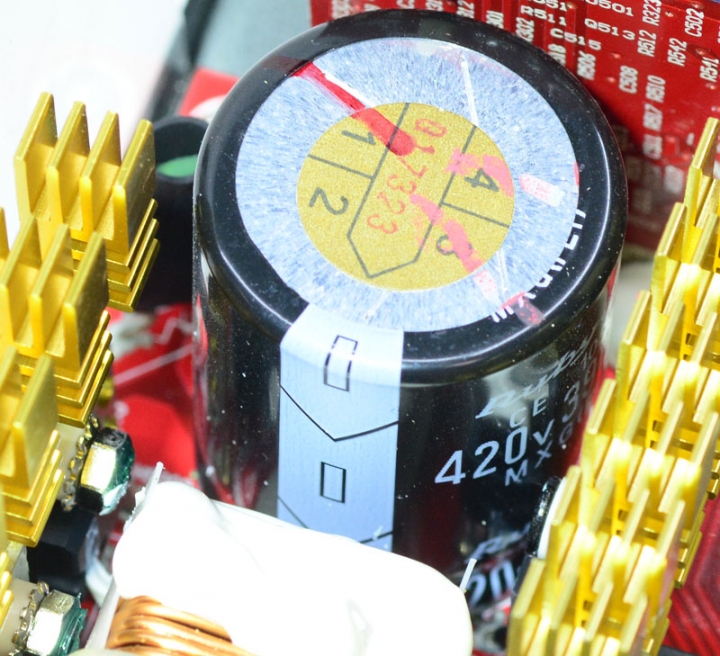

APFC輸出電容採用Rubycon MXG系列420V 390uF 105度電解電容
12V功率級一次側功率元件為Infineon IPP50R250CP Power MOSFET，共有兩顆組成半橋LLC諧振轉換器

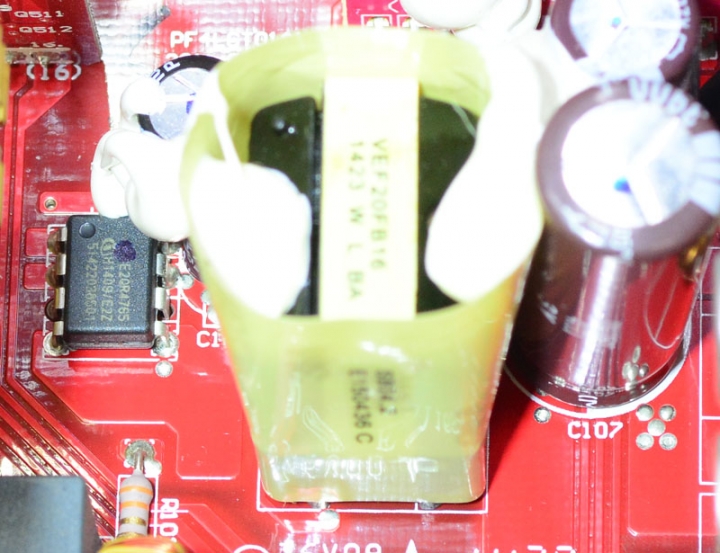

輔助電源電路，核心為Infineon ICE2QR4765準諧振整合電源IC，負責產生5VSB待命電源

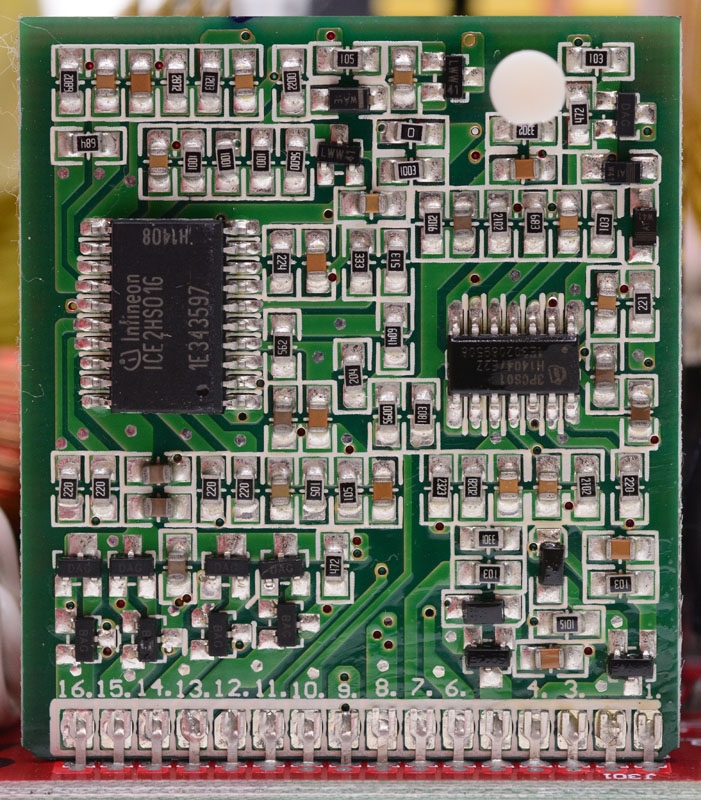

APFC/功率級一次側控制電路子卡，上方核心為Infineon ICE3PCS01 CCM PFC控制IC及Infineon ICE2HS01G諧振控制IC

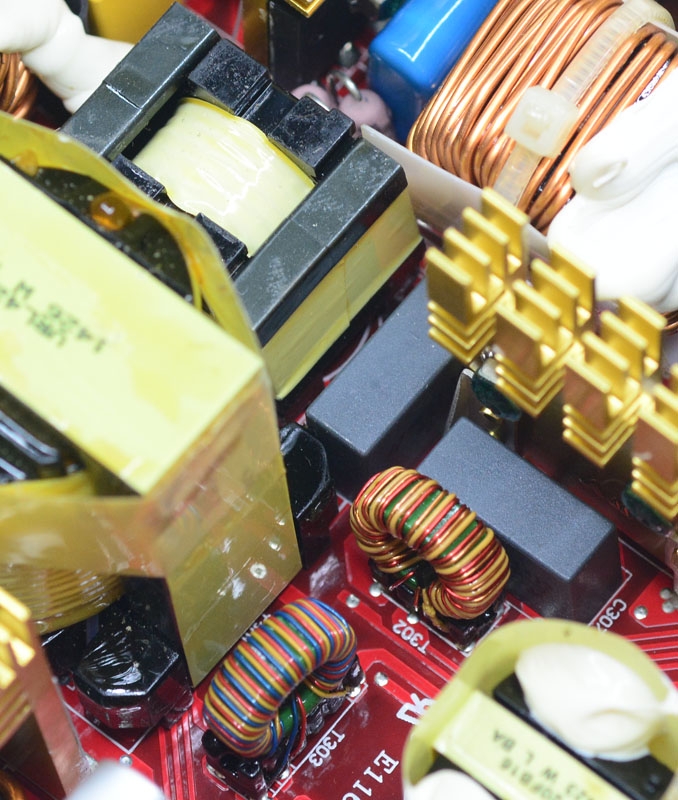

12V功率級主變壓器旁，為一次側LLC諧振槽的諧振電感及諧振電容(灰色方形元件)，兩個環形元件是一次/二次側功率元件隔離驅動變壓器

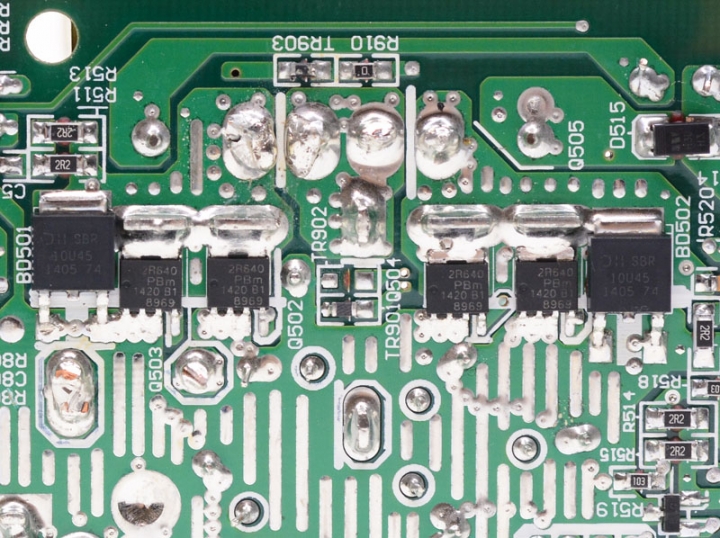

12V功率級二次側同步整流元件安裝在主電路板背面，使用四顆PSMN2R6-40YS(2R640) MOSFET及兩顆輔助用SBR10U45 Schottky Diode組成全波整流電路，附近還有兩顆熱敏電阻(TR901/TR903)監測該區溫度

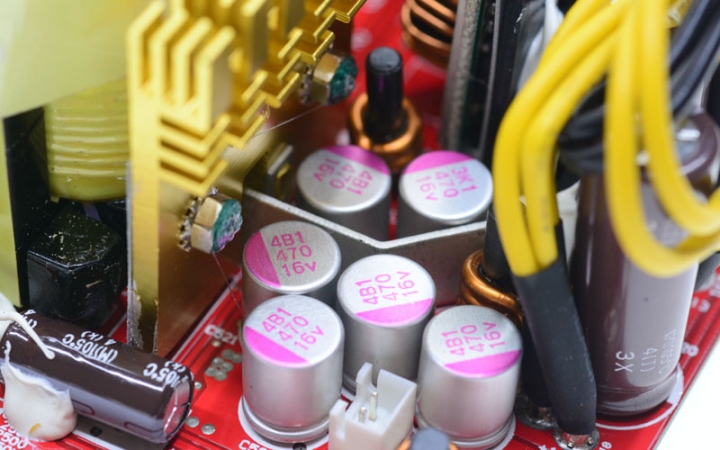

12V輸出濾波電路前端使用松木固態電容，後端則採用Nippon Chemi-con電解電容

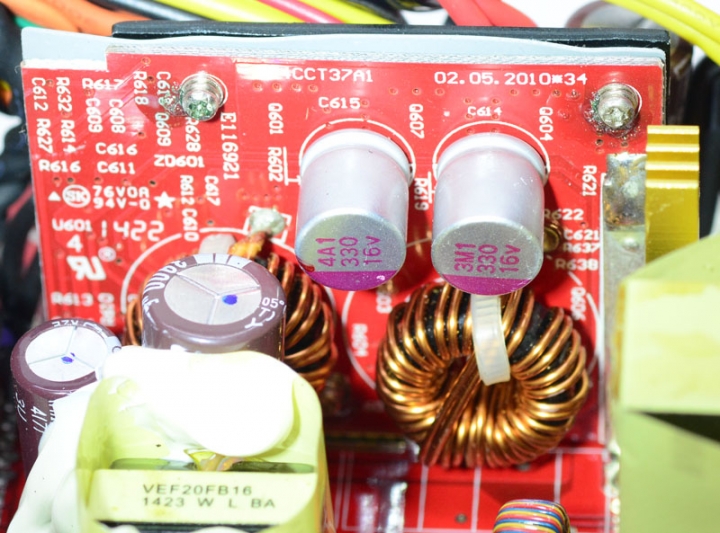

DC-DC電路子卡，將12V轉換成3.3V/5V，上方也採用松木固態電容

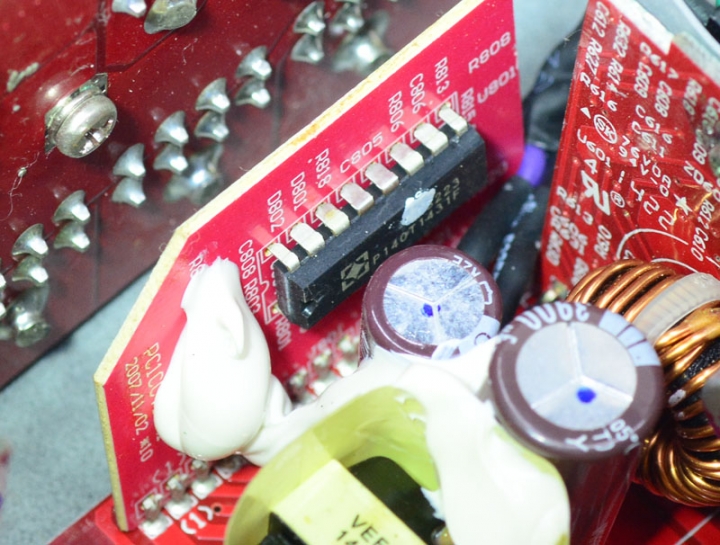

輸出監控及電源管理子卡，使用SITI PS223電源管理IC，監測各輸出電壓/電流，接受PS-ON信號控制及產生Power Good信號

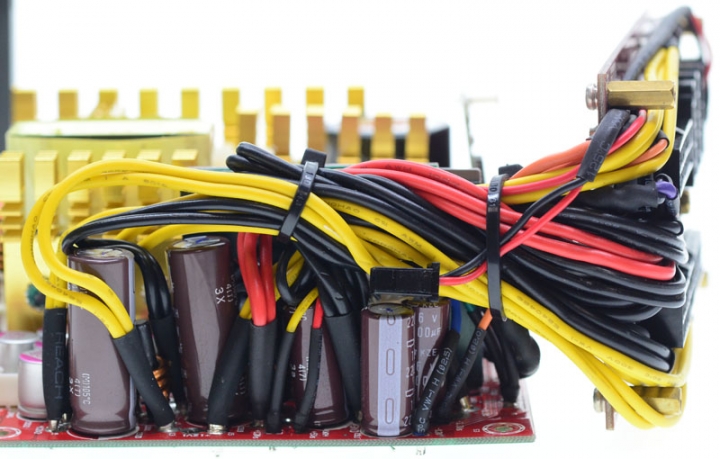

主電路板與模組化輸出插座電路板間完全靠電線連接，輸出線組末端均使用絕緣套管包覆

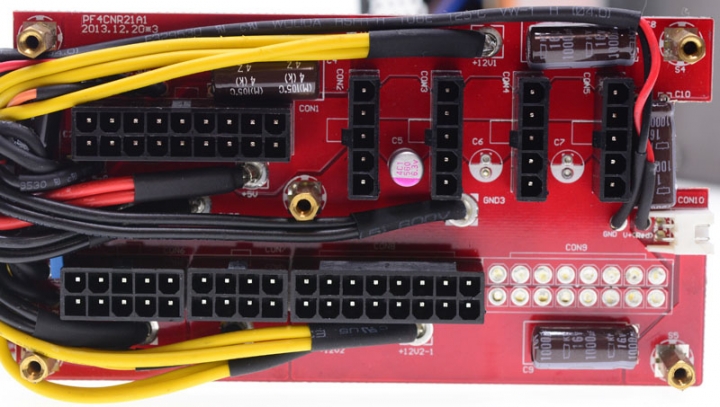

模組化輸出插座電路板正面，有加上一些強化濾波效果的電解電容及固態電容

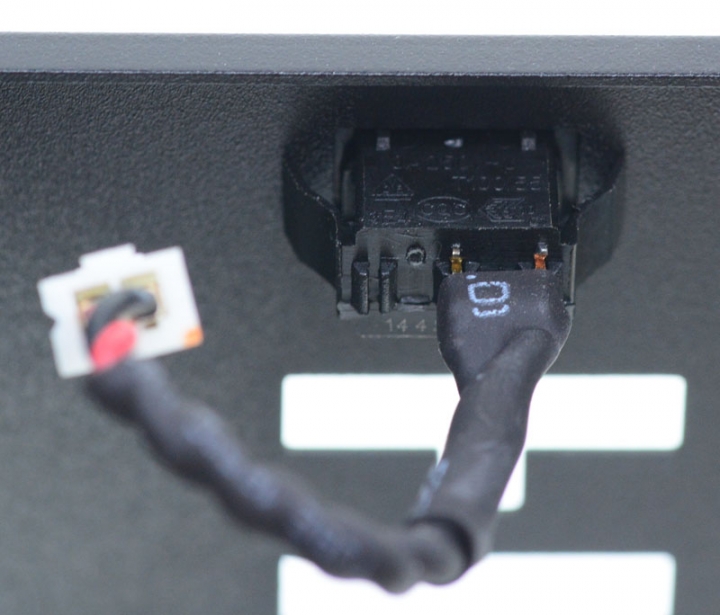

風扇燈光控制開關後方焊點及線組也有包覆絕緣套管
模組化輸出插座電路板正面及背面，未見到大面積敷錫或是增加金屬導體的加大載流能力措施
接下來就是上機測試
測試一：
使用電子負載，測試輸出的轉換效率，同時使用紅外線熱影像相機擷取電源內部運作紅外線熱影像
電子負載機種為四機裝，每機最大負荷量為60V/60A/300W，分配為一組3.3V、一組5V及兩組12V
測試從無負載開始，各機以每1安培為一段加上去，直到達到電子負載極限(12V各26A)，3.3V/5V則受限於電源本體總和功率輸出能力
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、SANWA PC5000數位電表(測試線組末端的各組輸出電壓)

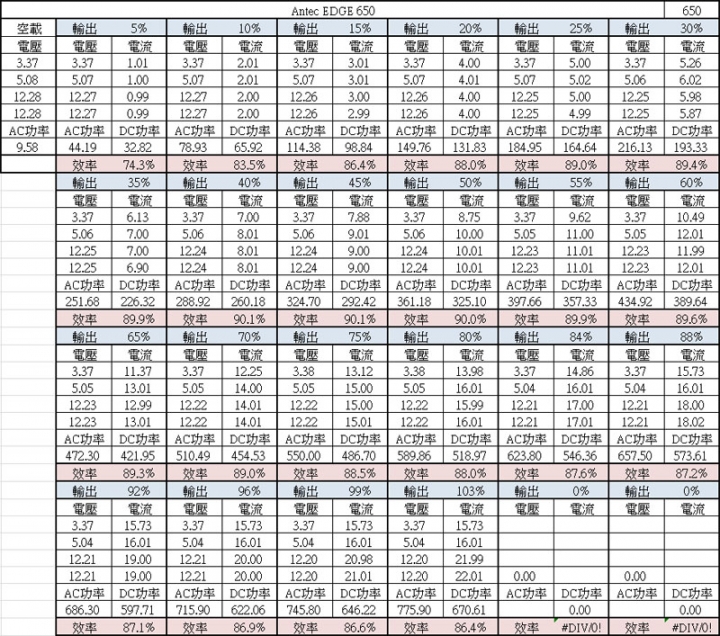

3.3V/5V/12V綜合輸出下各段轉換效率表，於輸出88%時3.3V/5V達到電源供應器最大總和功率限制，故後面測試的3.3V/5V電流就不再往上加

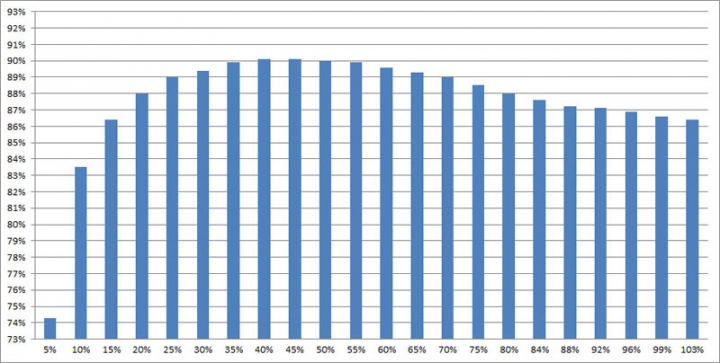

各輸出百分比下轉換效率長條圖(橫軸：輸出百分比、縱軸：轉換效率)
輸出20%轉換效率為88%，輸出50%轉換效率為90%，符合80PLUS金牌認證20%輸出87%效率、50%輸出90%效率的要求，輸出99%效率為86.6%，略低於80PLUS金牌認證100%輸出87%效率的要求0.4%

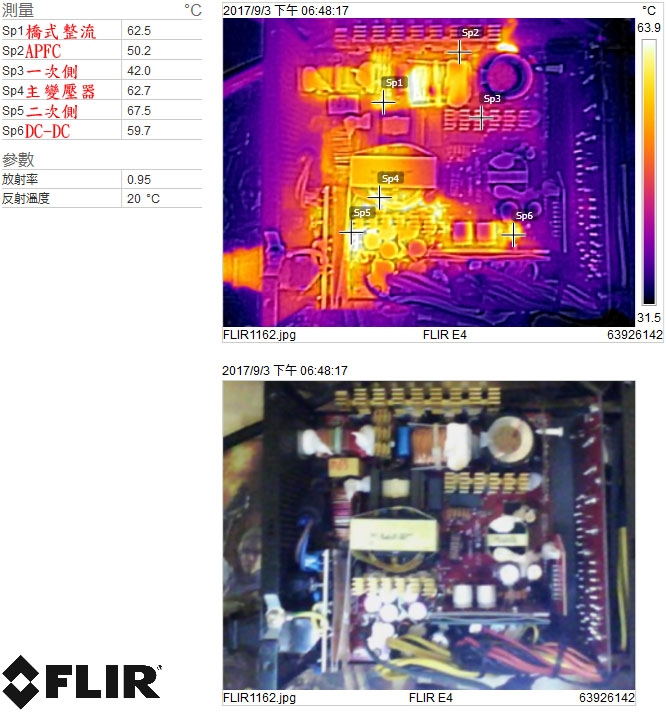

綜合輸出99%下電源供應器內部紅外線熱影像圖，溫度較高部分是二次側區域，為67.5℃，橋式整流與主變壓器也有62℃左右的溫度

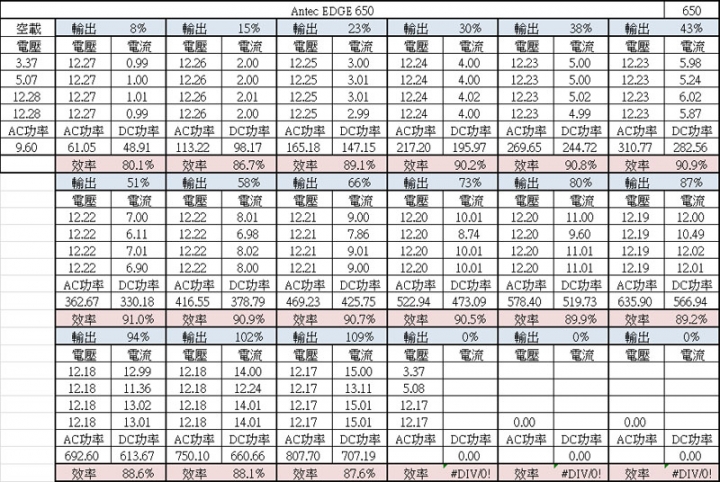

純12V輸出下各段轉換效率表，這時僅對12V負載測試，3.3V/5V維持空載，5V電壓於12V輸出0%至100%之間增加10mV，3.3V則沒有改變

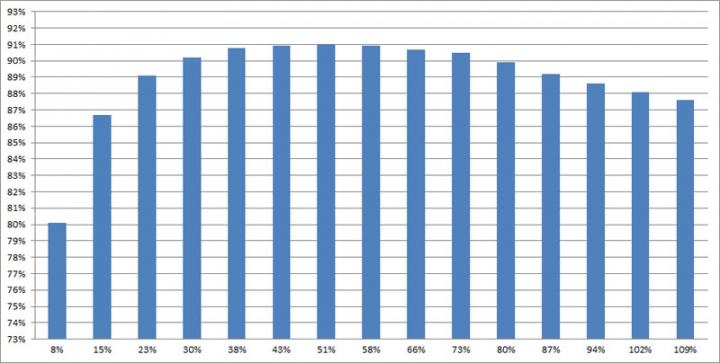

純12V輸出各百分比下轉換效率長條圖(橫軸：輸出百分比、縱軸：轉換效率)
輸出23%轉換效率為89.1%、51%轉換效率為91%、102%轉換效率為88.1%，均符合80PLUS金牌認證20%輸出87%效率、50%輸出90%效率、100%輸出87%效率的要求

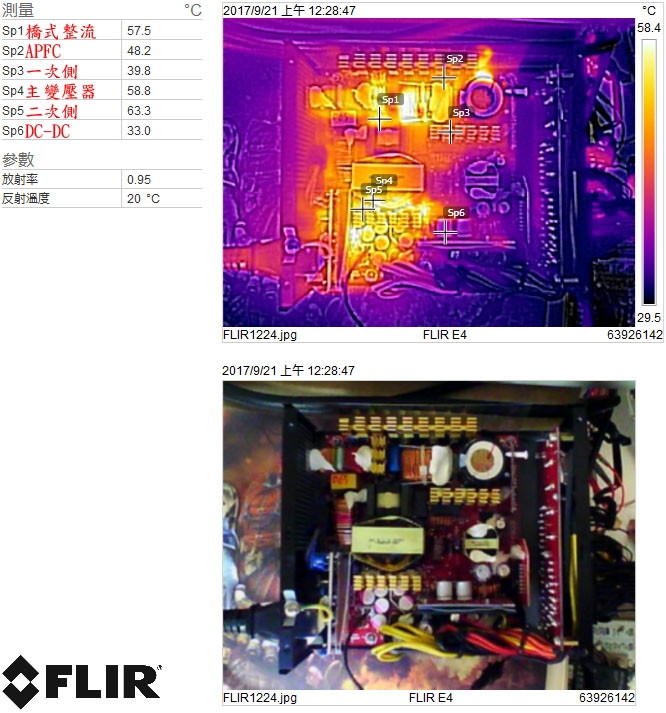

純12V輸出102%下電源供應器內部紅外線熱影像圖，二次側區域同樣是溫度最高處，為63.3℃

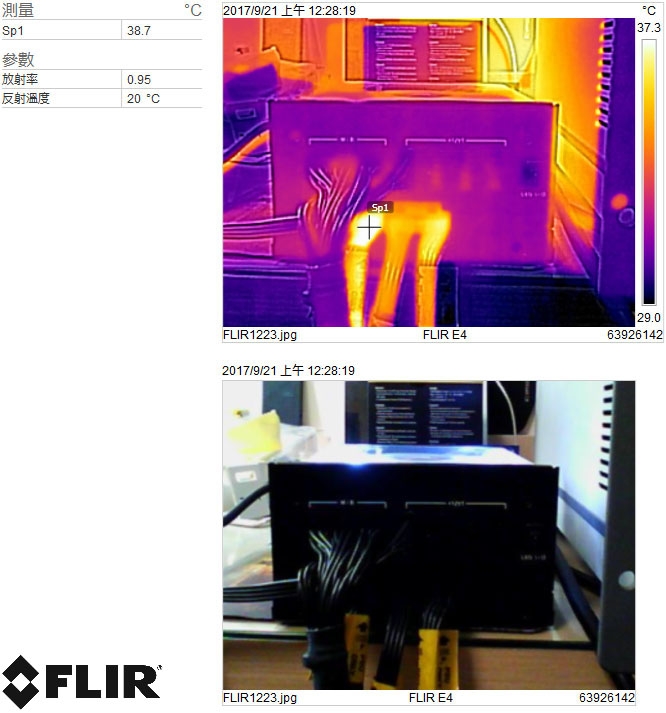

純12V輸出102%下電源供應器模組化輸出插座紅外線熱影像圖，CPU/PCIE模組化輸出插座處溫度為38.7℃
測試二：
使用常見的電腦配備實際上機運作，使用SANWA PC5000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V/顯示卡12V的電壓變化，並繪製成圖表
此測試電腦配備CPU/GPU/機械硬碟於全負荷運作下，其直流耗電量約在600W左右

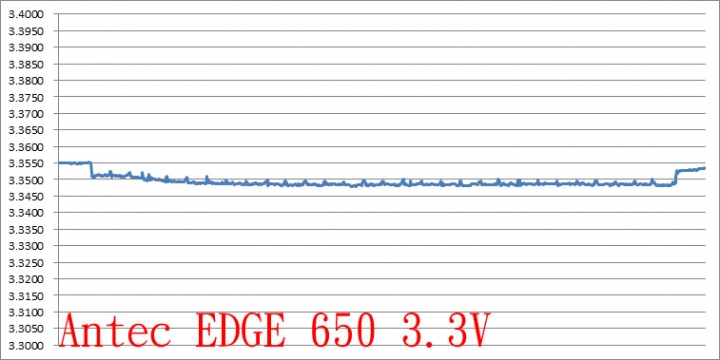

3.3V電壓記錄，電壓最高與最低點差異為7.5mV

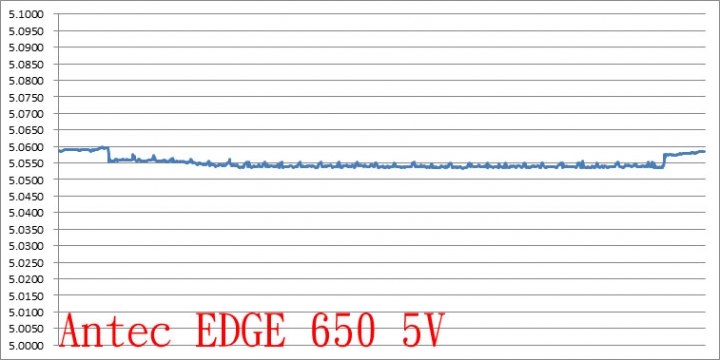

5V電壓記錄，電壓最高與最低點差異為6.4mV

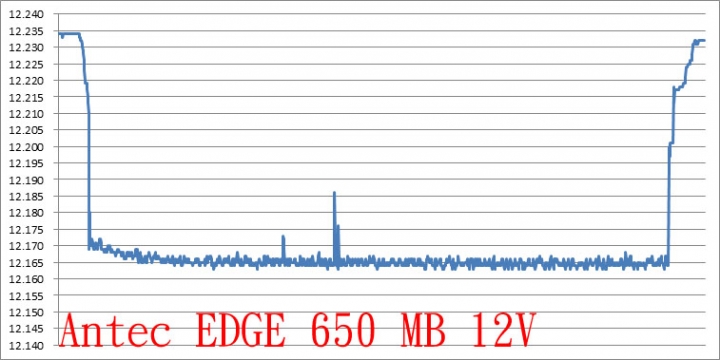

主機板12V電壓記錄，電壓最高與最低點差異為71mV

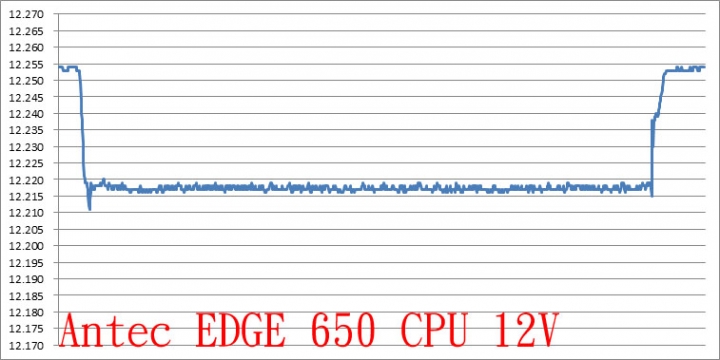

處理器12V電壓記錄，電壓最高與最低點差異為43mV

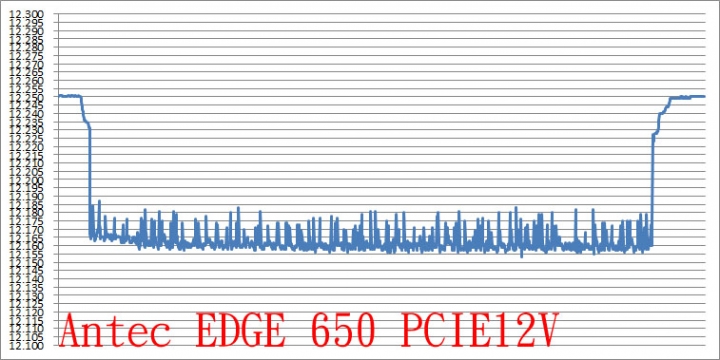

顯示卡12V電壓記錄，電壓最高與最低點差異為98mV
測試三：
使用示波器搭配電子負載進行靜態負載下低頻及高頻輸出漣波測量及動態負載測試，動態負載就是讓輸出電流於固定斜率及週期下進行高低升降變化，並使用示波器觀察3.3V/5V/12V各路電壓變動狀況，目的是測試暫態響應能力
使用設備：Tektronix TDS3014B數位示波器
示波器中CH1黃色波型為動態負載電流變化波型，CH2藍色波型為12V電壓波型，CH3紫色波型為5V電壓波型，CH4綠色波型為3.3V電壓波型，CH2/CH3/CH4垂直每格20mV
於3.3V/16A、5V/16A、12V/42A輸出下12V/5V/3.3V各路低頻漣波分別為32.8mV/33.2mV/11.2mV

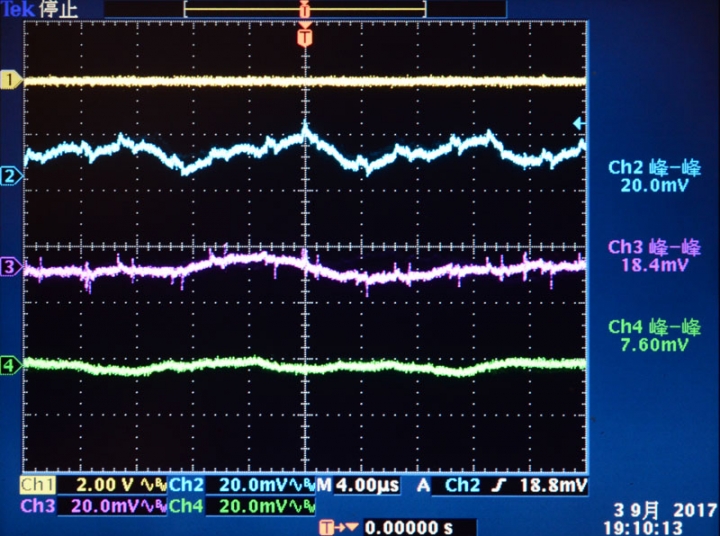

於3.3V/16A、5V/16A、12V/42A輸出下12V/5V/3.3V各路高頻漣波分別為20mV/18.4mV/7.6mV
各路動態負載參數設定
3.3V與5V：最高電流15A，最低電流5A，上升/下降斜率為1A/微秒，最高/最低電流維持時間為500微秒
12V：最高電流25A，最低電流5A，上升/下降斜率為1A/微秒，最高/最低電流維持時間為500微秒
藍色/紫色/綠色波型在黃色波型升降交接處擺盪幅度最小、次數越少、時間越短者，表示其暫態響應越好

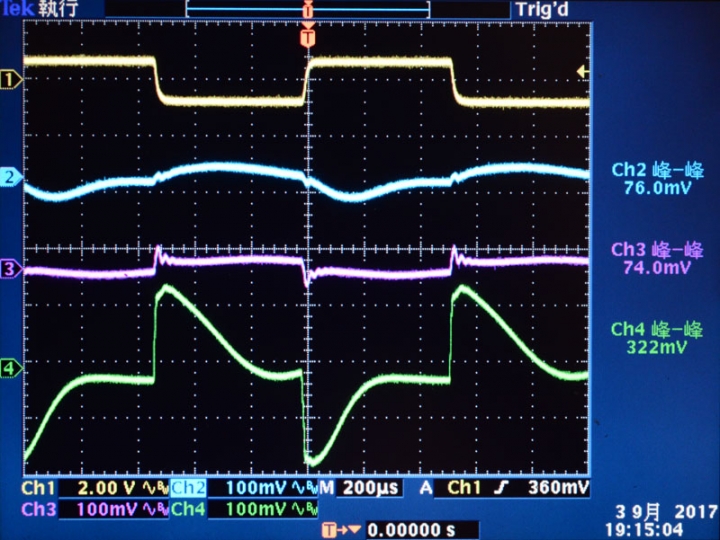

3.3V啟動動態負載，最大變動幅度為322mV，同時造成5V產生74mV、12V產生76mV的變動

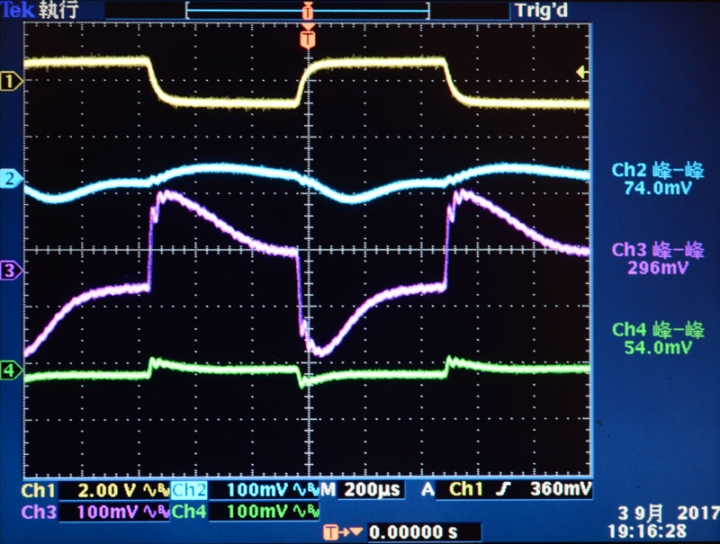

5V啟動動態負載，最大變動幅度為296mV，同時造成3.3V產生54mV、12V產生74mV的變動

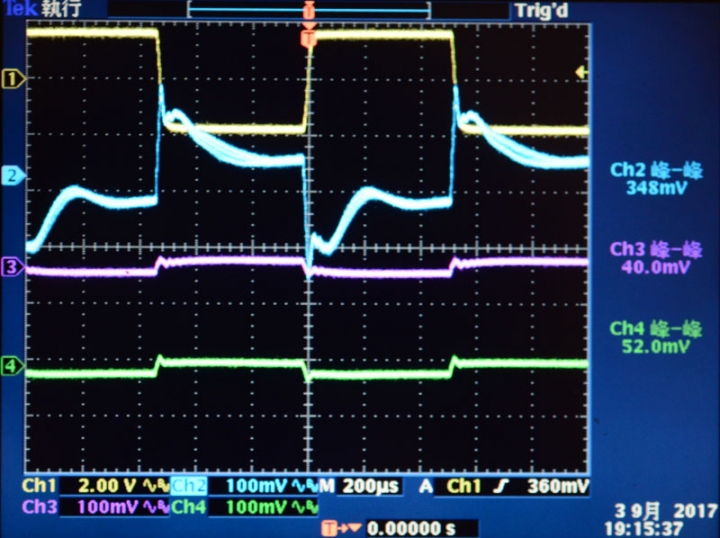

12V啟動動態負載，最大變動幅度為348mV，同時造成3.3V產生52mV、5V產生40mV的變動
本體及內部結構心得小結：
1.外殼蜂巢網狀開孔、直條風扇護網的外觀十分特別，也附上防震矽膠套，液態軸承發光風扇的燈光可獨立切換ON/OFF
2.80PLUS金牌效率認證，採用12V功率級+DC-DC電路轉換3.3V/5V，確保輸出間彼此影響降到最小，改善交叉調整率
3.EMI濾波電路子板背面加上絕緣隔板，輸入保險絲、突波吸收器、輸出線組末端均包覆絕緣套管，EMI電路背面也加上玻璃放電管強化突波防制能力
4.包裝上標明日系耐用電容，而固態電容品牌為松木(附註：台灣斐成企業旗下的松木高分子，技術來自日廠Matsuki，應該算是日系血統，2016年松木高分子已被立隆電子併購)
5.主電路板與模組化輸出電路板之間完全採用電線連接，大功率輸出下會有較大損失
6.雙路12V設計，雖然輸出有一定瓦數，但搭配高階CPU/GPU仍須注意12V迴路配置，避免頂到每路OCP限制
各項測試結果簡單總結：
115V輸入下要符合80PLUS金牌認證，其輸出百分比及轉換效率要求分別為20%輸出87%效率、50%輸出90%效率、100%輸出87%效率。Antec EDGE 650W在純12V下23%/51%/102%輸出均可符合80PLUS金牌認證的轉換效率要求，加上3.3V/5V輸出後，輸出20%轉換效率為88%，輸出50%轉換效率為90%，亦符合80PLUS金牌認證20%輸出87%效率、50%輸出90%效率的要求，不過輸出99%效率為86.6%，比起80PLUS金牌認證100%輸出87%效率要求略低0.4%
從內部紅外線溫度圖來看，Antec EDGE 650W採用大尺寸風扇覆蓋整片電路板，加上主要發熱元件都在風扇氣流覆蓋區，整體溫度數值平均，沒有看到單一元件溫度特別高的區域。純12V輸出下因為CPU/PCIE模組化線組插座承受12V電流流過，比起其他模組化插座有較明顯溫升
實際使用電腦配備測試輸出負載能力，各路電壓開始/結束時最大變動幅度以顯示卡12V的98mV最為明顯，主機板12V最大變動幅度為71mV，處理器12V最大變動幅度為43mV，3.3V/5V最大變動幅度分別為7.5mV/6.4mV
輸出漣波測試，電源供應器於3.3V/16A、5V/16A、12V/42A靜態負載下的漣波表現分別為11.2mV(3.3V)/33.2mV(5V)/32.8mV(12V)。動態負載測試方面，12V/3.3V有比較大的變動幅度348mV/322mV，另外因為3.3V/5V均透過12V轉換而來，所以其中一組加上動態負載時會有出現其他輸出受影響狀況
報告完畢，謝謝收看
