銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

產品特色:
1.100%全日系電容,650W連續輸出能力
2.CurrentWave設計,使用DC-DC轉換出3.3V/5V,改善輸出電壓交叉調整率
3.轉換效率獲得80PLUS銅牌認證
4.Circuitshield提供全方面工業等級輸出保護(OCP/OVP/UVP/SCP/OPP/OTP/SIP/NLO/BOP)
5.產品提供五年有限保固及全球終身技術支援服務
6.靜音12公分風扇,先進風扇轉速調整功能,減低噪音同時確保散熱效果

輸出接頭數量:
ATX20+4P:1個
CPU12V 4+4P:1個
PCIE 6+2P:4個
SATA:6個
大4P:3個
小4P:1個

外盒正面以大字體印上產品名稱,右方黃色帶狀區域為Antec系列產品獨特風格,右上方有80PLUS銅牌認證標誌,最下方為產品五大特色圖示
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試
外盒背面有多種語言的產品特色說明,下方標註POWER提供的接頭種類及數目
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試
外盒頂部側面有實體圖片
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試
外盒左右側面標示電源外觀尺寸、輸入電壓/電流/頻率規格、各輸出電流/功率規格、說明書下載網址、官方網站網址及各地技術支援電話/企業QQ/新浪微博/騰訊微博等資訊
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

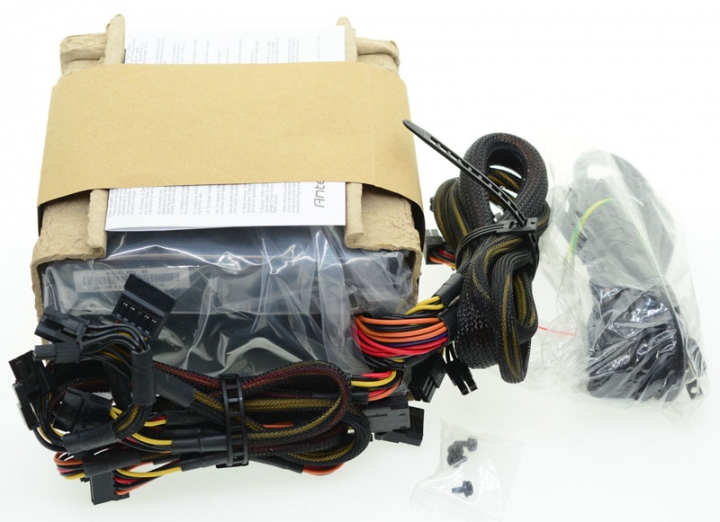

包裝內容,套著塑膠袋的電源本體及說明文件包在環保防震材料中,線組使用塑膠固定帶捆住,電源線及螺絲放置在個別的塑膠袋中
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試
本體外觀採黑色消光黑烤漆
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試
側面外殼角落處有Antec字樣
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

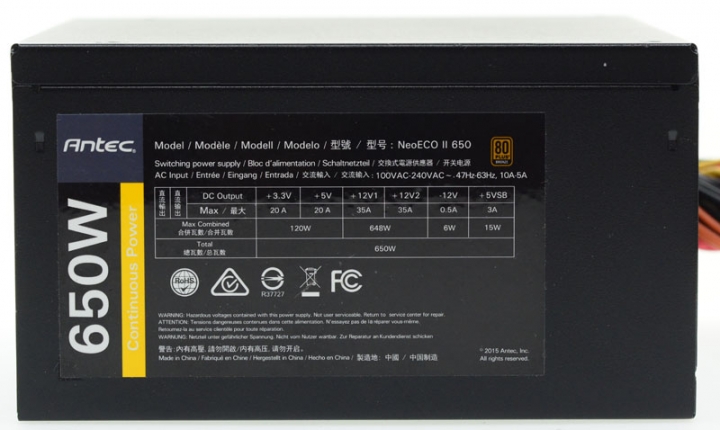

另一側面有貼規格標籤,上有輸出功率、產品名稱、型號、80PLUS認證標誌、輸入電壓/電流/頻率、各輸出電流/功率、安規認證標誌、警告訊息及產地
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

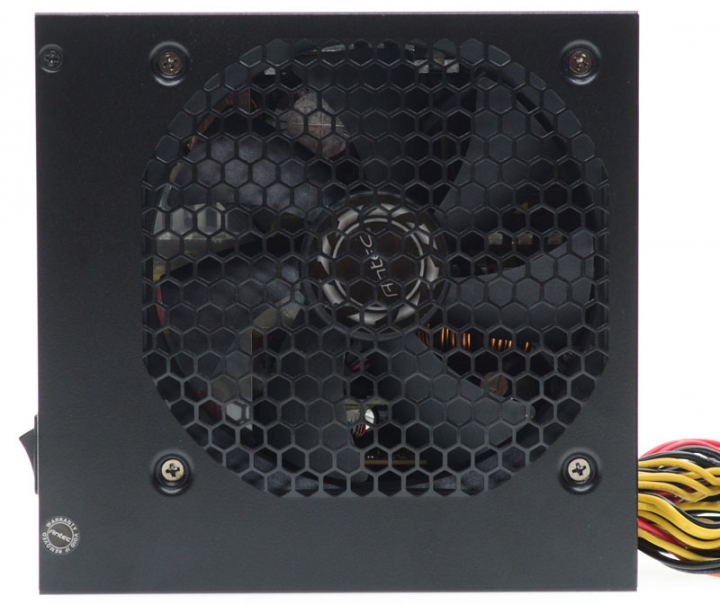

風扇進氣口,直接在電源外殼本體沖壓出六角蜂巢網狀開口,風扇中央轉軸有Antec商標貼紙
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

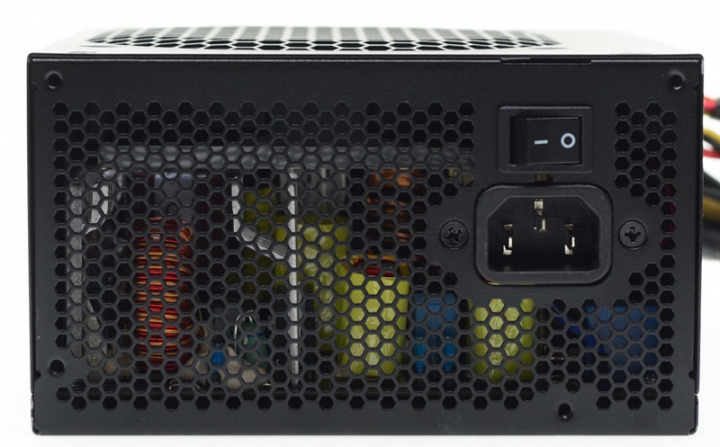

六角蜂巢網狀散熱出風口處設有交流輸入插座及電源總開關
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

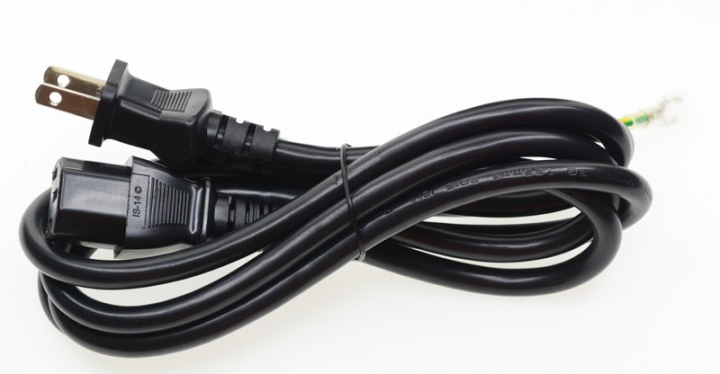

隨附日式交流電源線採用平行插頭外掛綠色接地線設計,對於未有三孔插座的使用上較為便利,但使用三孔插座時就無法將外掛接地線連接至插座
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

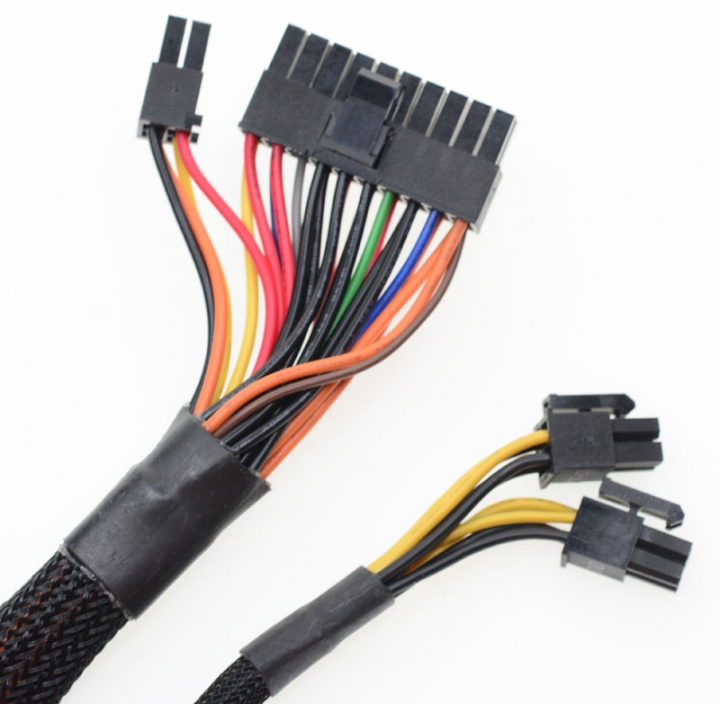

本體提供一組長度50公分的ATX20+4P接頭及一組長度53公分的CPU12V 4P+4P接頭
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

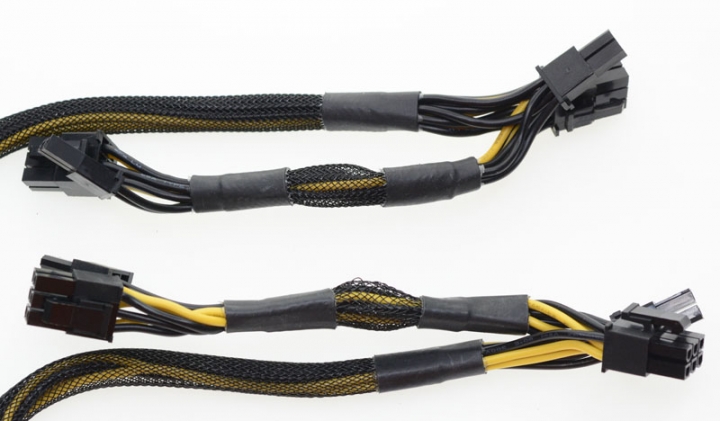

本體提供兩組雙接頭PCIE 6+2P,主體長度為49公分;分接頭線路長度為11公分
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

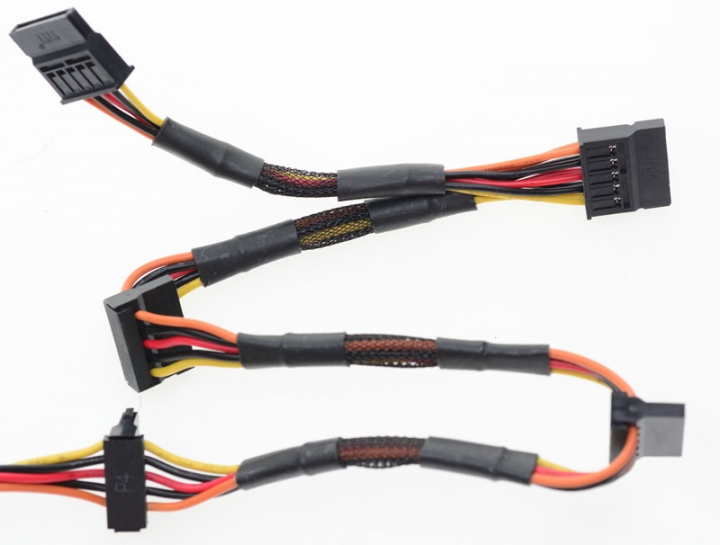

本體提供一組SATA接頭線路,提供三個直角接頭,兩個直式接頭,總共五個,主體長度為45公分,接頭間線路長度為11公分
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

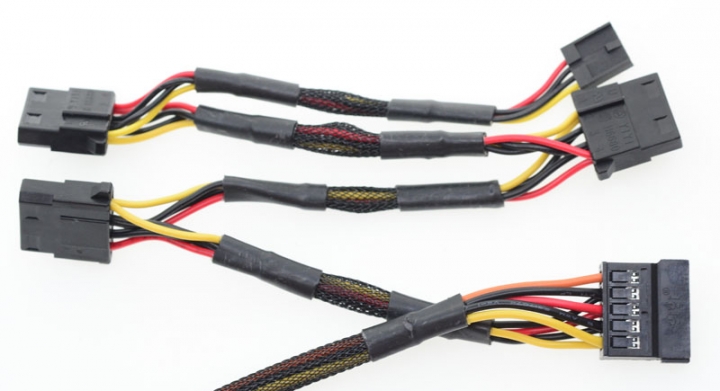

本體提供一組SATA/大4P/小4P接頭混和線路,提供一個直式SATA接頭,三個大4P接頭(無省力易拔設計),一個小4P接頭,主體長度為45公分,接頭間線路長度為11公分
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試
所有的模組化線路均有隔離網包覆

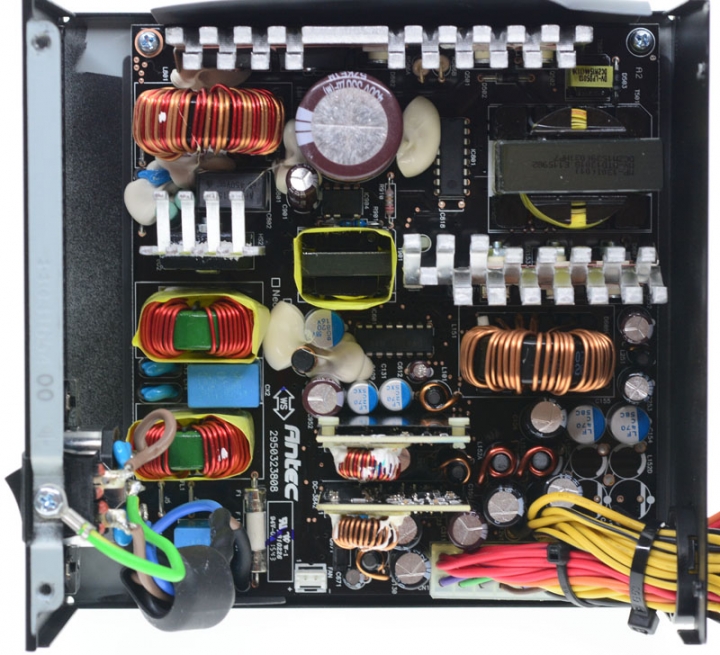

內部結構圖,此款電源由台達代工
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

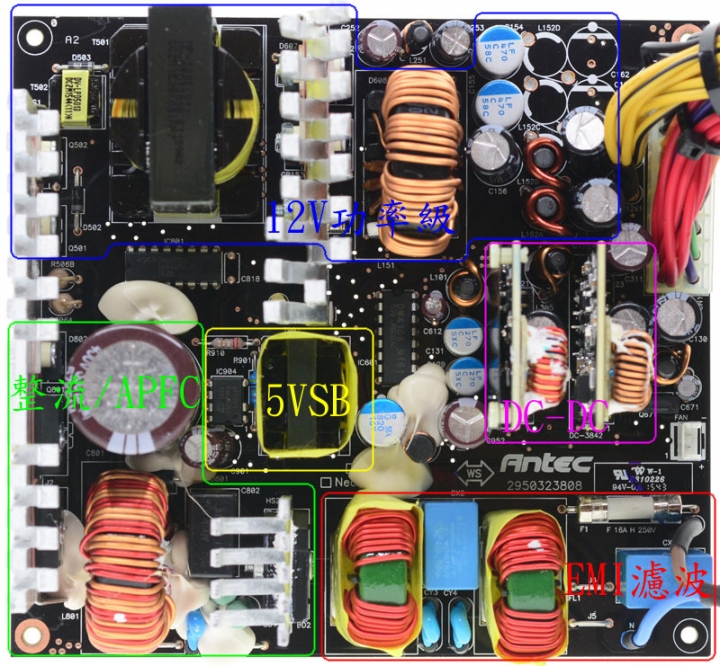

主電路板各分區功能如下:
紅色:輸入EMI濾波電路
綠色:橋式整流及APFC電路
黃色:輔助電源電路5VSB
藍色:一次側雙晶順向12V功率級
紫色:3.3V/5V DC-DC轉換電路
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

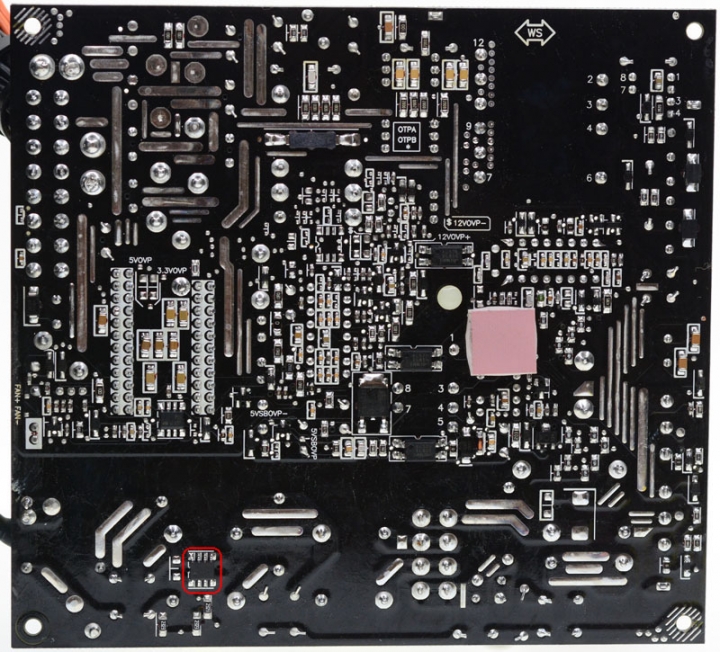

主電路板背面焊點十分整齊清潔,維持台達一貫做工水準,5VSB一次側整合電源IC底部有貼上一小塊導熱膠墊,EMI濾波電路後方安裝一顆PI CAP004DG CapZero X電容放電IC(紅框處),減少待機時功率消耗
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

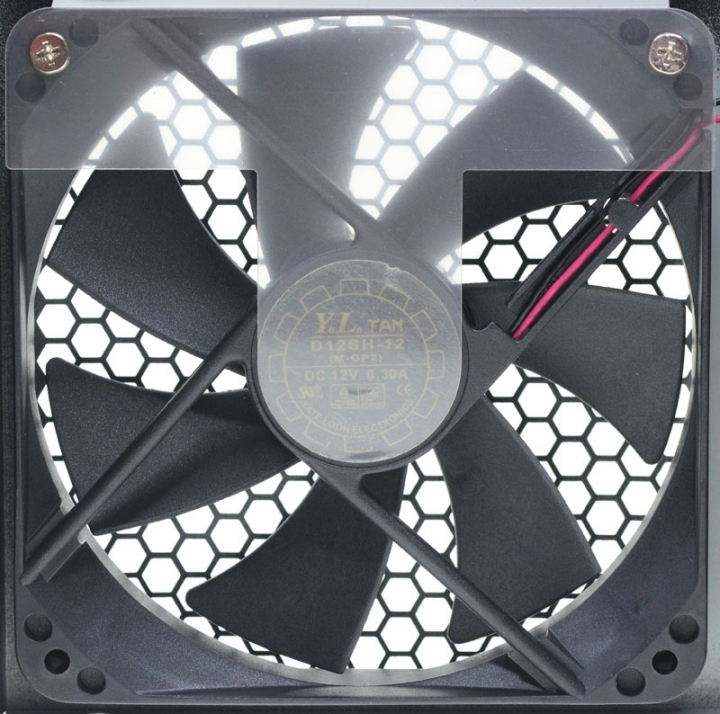

使用YATE LOON悅倫D12SH-12十二公分12V/0.3A油封軸承風扇,並加裝氣流引導片
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

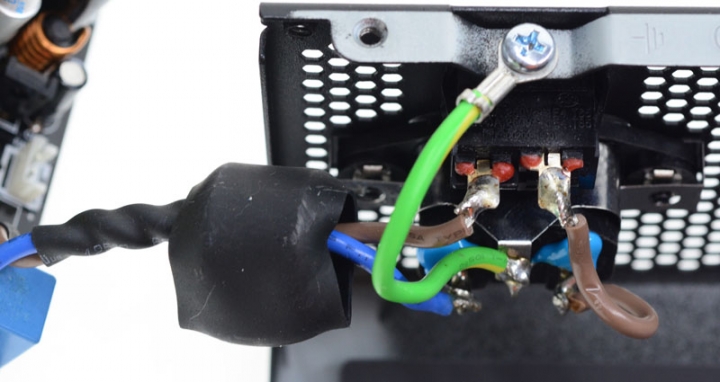

交流輸入插座後方焊上兩顆Y電容及一片金屬屏蔽罩,L/N電源線磁環處有套絕緣套管,不過輸入插座及電源總開關後方焊點則無包覆套管
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

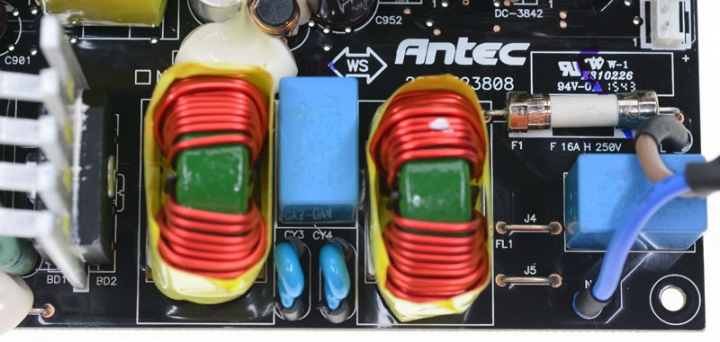

板上兩階EMI濾波電路,兩個直立共模電感外包覆聚酯薄膜膠帶,Y電容接腳均套上磁環,不過臥式安裝防爆保險絲並無加上絕緣套管,電源輸入端也未安裝突波吸收器
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

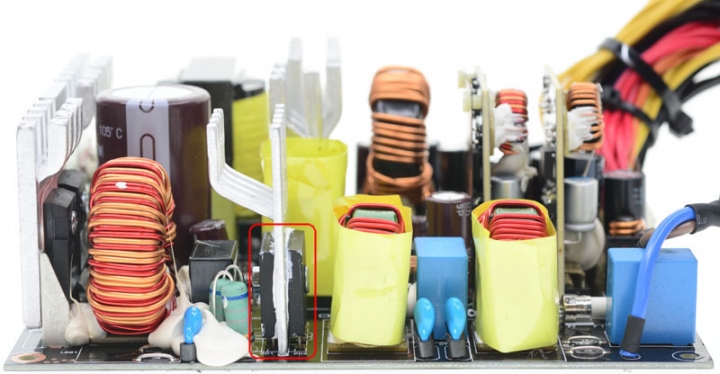

紅框處為安裝在散熱片上,兩顆並聯的GBU808橋式整流器
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試
APFC功率元件採用兩顆TOSHIBA TK16N60W TO-247 Power MOSFET及一顆ST STTH8R06D Schottky Diode
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

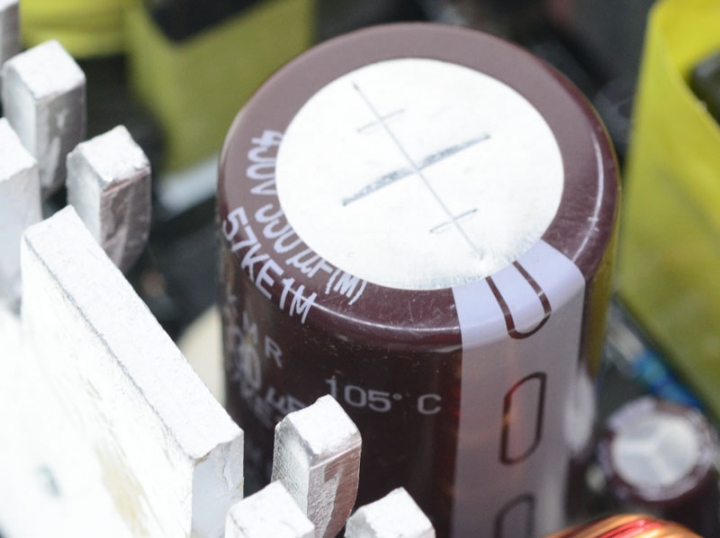

APFC輸出電容為Nippon Chemi-con KMR系列450V 330uF 105度電解電容
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

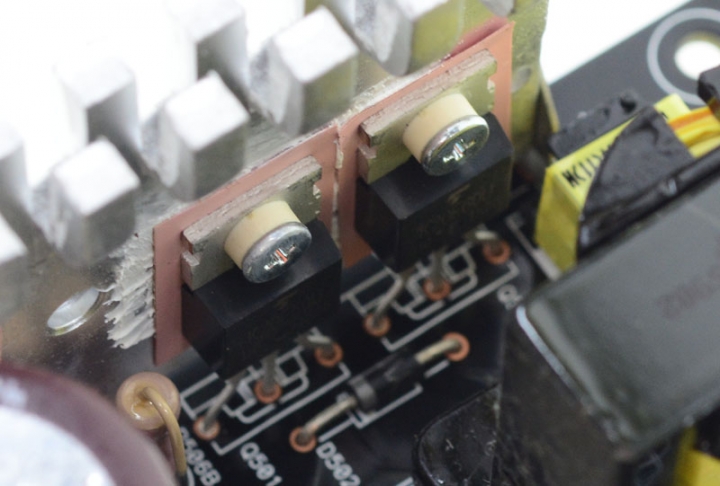

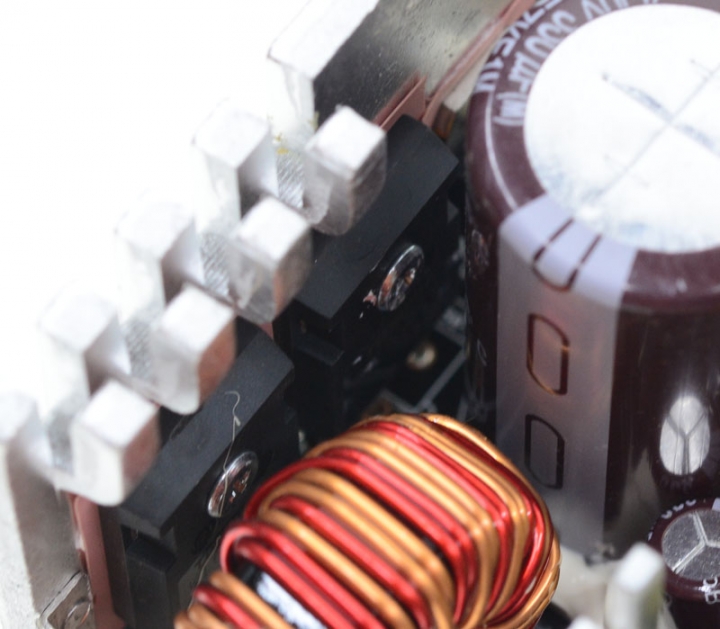

12V功率級一次側雙晶順向結構的功率元件,使用兩顆TOSHIBA TK20E60U TO-220 Power MOSFET
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

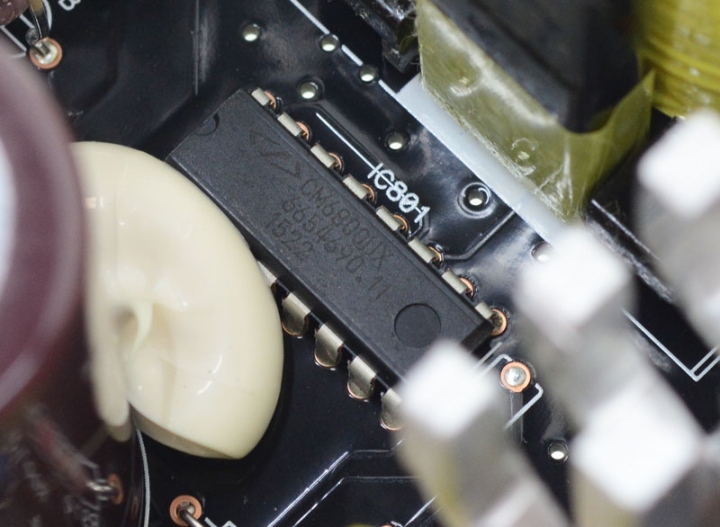

APFC與功率級一次側使用CHAMPION虹冠CM6800UX整合控制IC
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

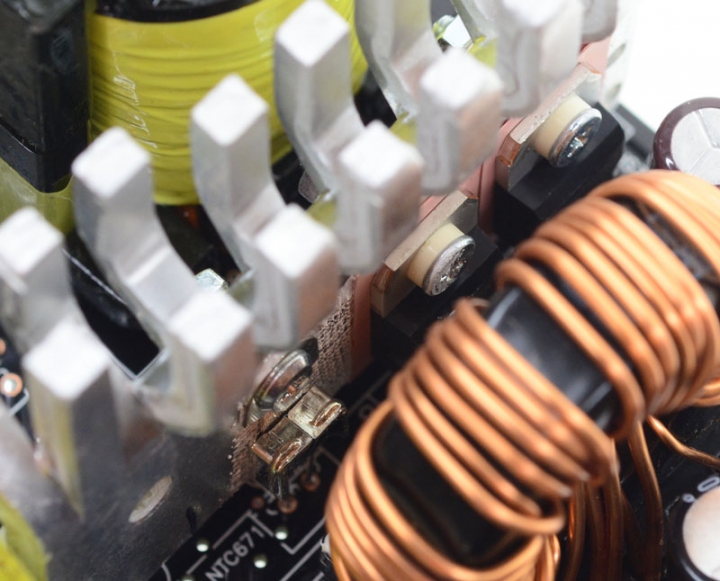

12V功率級二次側採用ST STPS40M100CT Schottky Barrier Diode作為整流元件,散熱片上固定一個NTC熱敏電阻
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

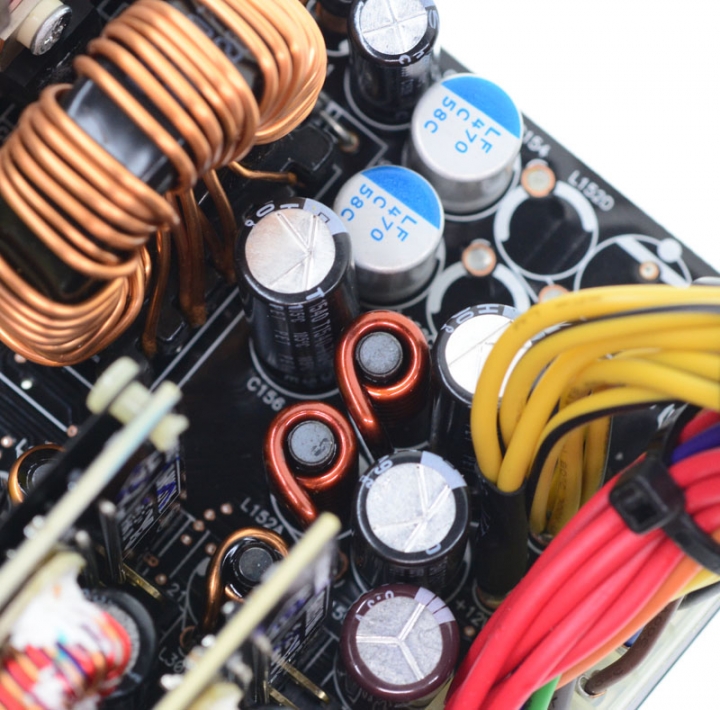

12V輸出濾波電路,電容採用Nichicon LF系列固態電容及Rubycon ZLH系列電解電容混和搭配
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

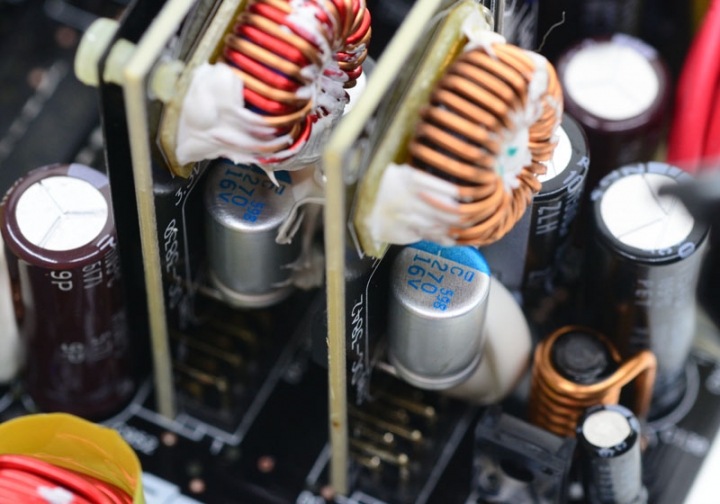

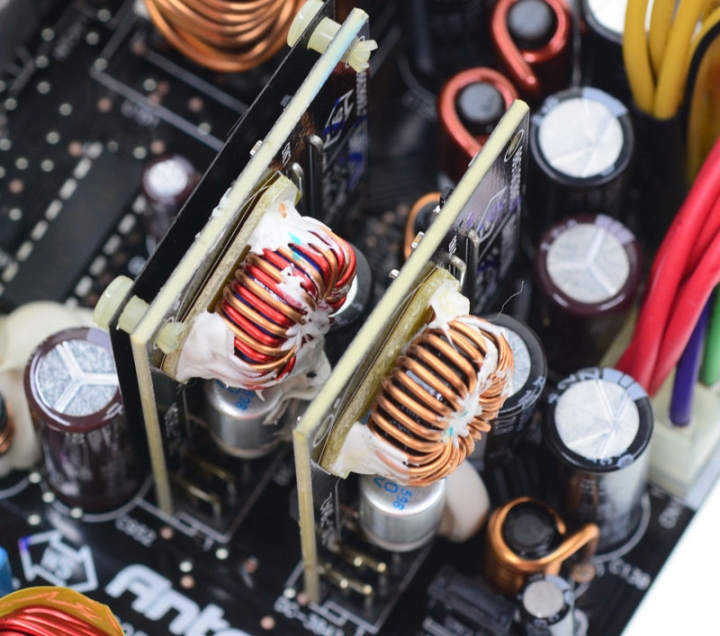

兩組DC-DC子卡,將12V轉換成3.3V/5V,左側DC-DC子卡背面加上絕緣隔板
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試
DC-DC子卡上方濾波電容採用Nippon Chemi-con PSC系列固態電容及Rubycon ZLH系列電解電容
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

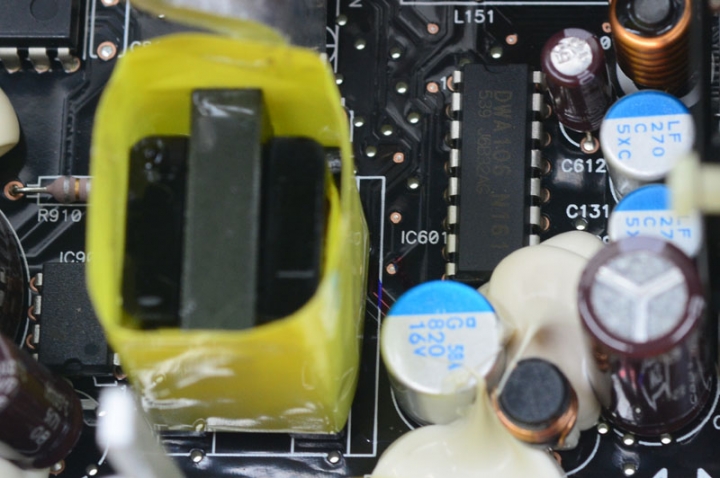

輔助電源電路變壓器包覆聚酯薄膜膠帶,變壓器左邊是PI TNY279PG一次側整合電源IC,右上是DWA106 N161台達自有編號電源管理IC,監控輸出電壓/電流、溫度、產生Power Good信號及接受PS-ON信號控制
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

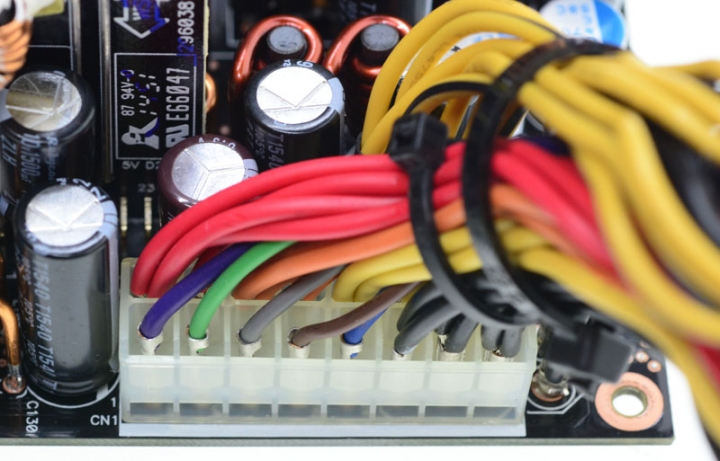

主電路板輸出線組處採用壓接插針及塑膠框隔離,確保線路彼此之間絕緣良好
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

接下來是測試

測試一:
使用電子負載,測試輸出的轉換效率,同時使用紅外線熱影像相機擷取電源內部運作紅外線熱影像
電子負載機種為四機裝,每機最大負荷量為60V/60A/300W,分配為一組3.3V、一組5V及兩組12V
測試從無負載開始,各機以每1安培為一段加上去,直到達到電子負載極限(12V各26A),3.3V/5V則受限於電源本體總和功率輸出能力
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、SANWA PC5000數位電表(測試線組末端的各組輸出電壓)

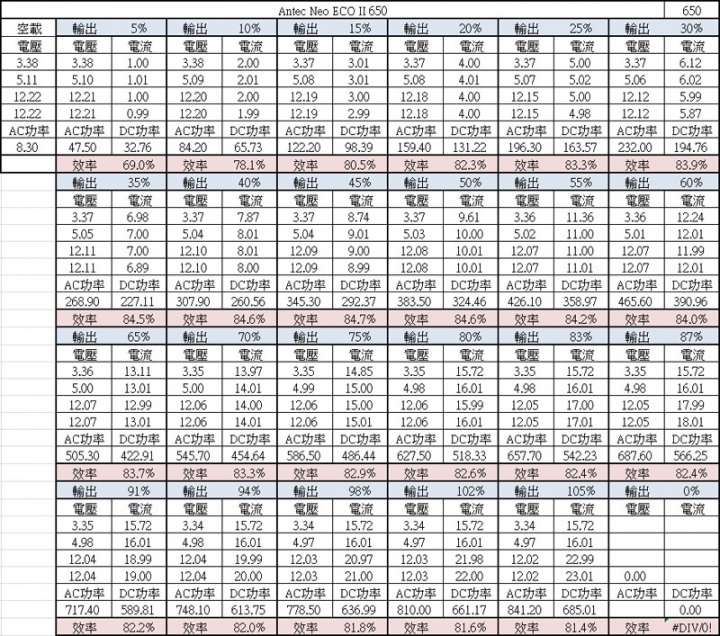

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出80%時3.3V/5V達到電源供應器最大總和功率限制,故後面測試的3.3V/5V電流就不再往上加
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

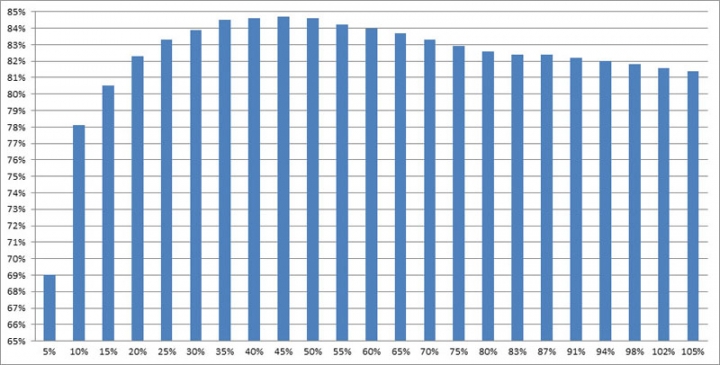

各輸出百分比下轉換效率長條圖(橫軸:輸出百分比、縱軸:轉換效率)
輸出20%轉換效率為82.3%,符合80PLUS銅牌認證20%輸出82%效率要求,但50%轉換效率為84.6%、102%轉換效率為81.6%,比起80PLUS銅牌認證50%輸出85%效率、100%輸出82%效率的要求均略低0.4%
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

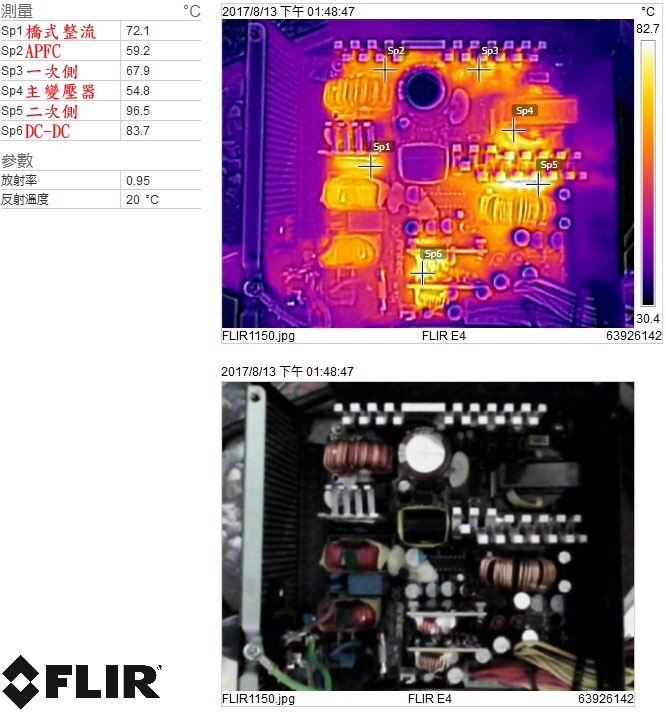

綜合輸出102%下電源供應器內部紅外線熱影像圖,二次側整流元件溫度最高,達96.5℃,3.3V/5V的DC-DC電路也有83.7℃的溫度
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

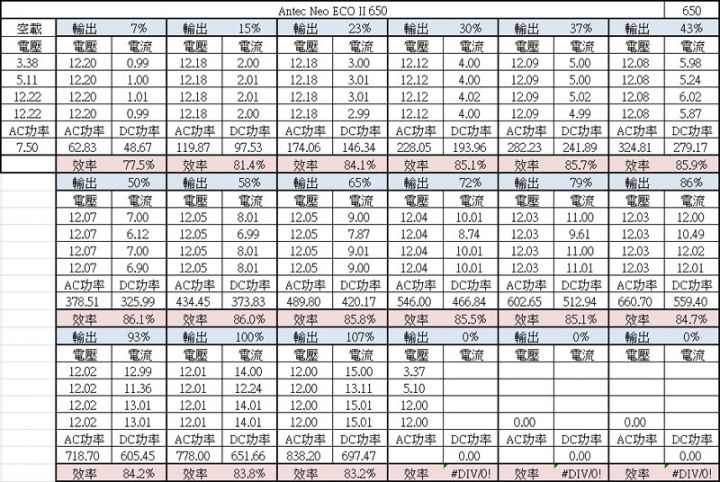

純12V輸出下各段轉換效率表,這時僅對12V負載測試,3.3V/5V維持空載,3.3V/5V電壓於12V輸出0%至100%之間減少10mV
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

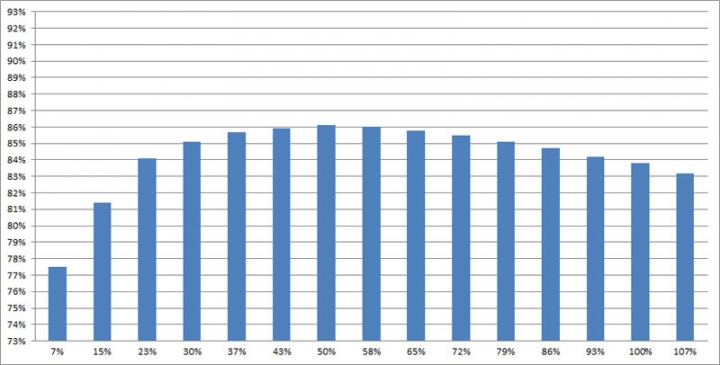

純12V輸出各百分比下轉換效率長條圖(橫軸:輸出百分比、縱軸:轉換效率)
輸出23%轉換效率為84.1%、50%轉換效率為86.1%、100%轉換效率為83.8%,均符合80PLUS銅牌認證20%輸出82%效率、50%輸出85%效率、100%輸出82%效率的要求
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

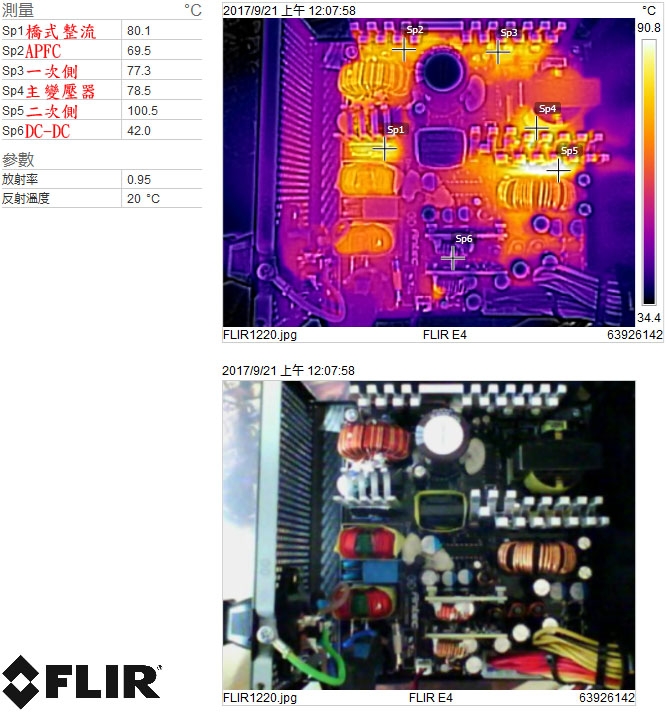

純12V輸出100%下電源供應器內部紅外線熱影像圖,即使有風扇散熱下,二次側整流元件溫度仍超過100℃,橋式整流溫度也達80.1℃,一次側/主變壓器最高溫點也接近80℃
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試


測試二:
使用常見的電腦配備實際上機運作,使用SANWA PC5000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V/顯示卡12V的電壓變化,並繪製成圖表
此測試電腦配備CPU/GPU/機械硬碟於全負荷運作下,其直流耗電量約在600W左右

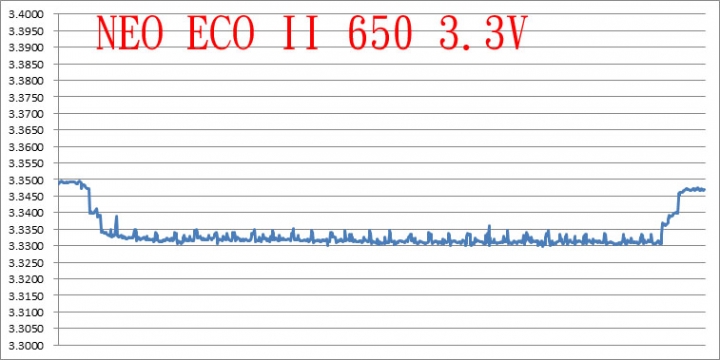

3.3V電壓記錄,電壓最高與最低點差異為19.7mV
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

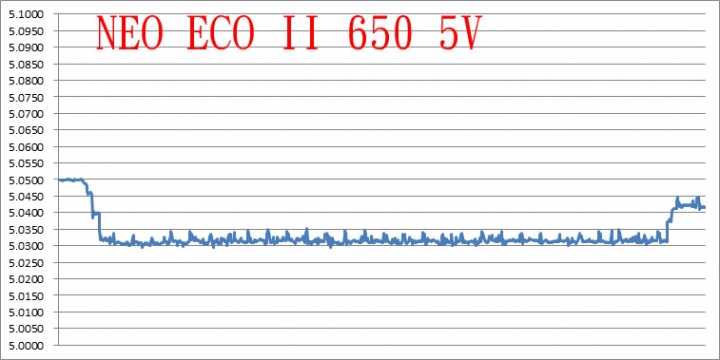

5V電壓記錄,電壓最高與最低點差異為20.6mV
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

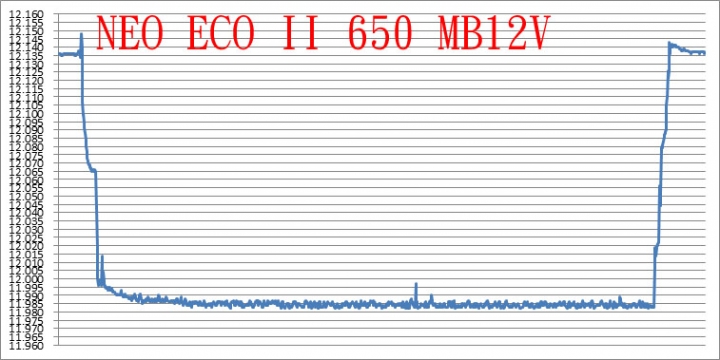

主機板12V電壓記錄,電壓最高與最低點差異為166mV
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

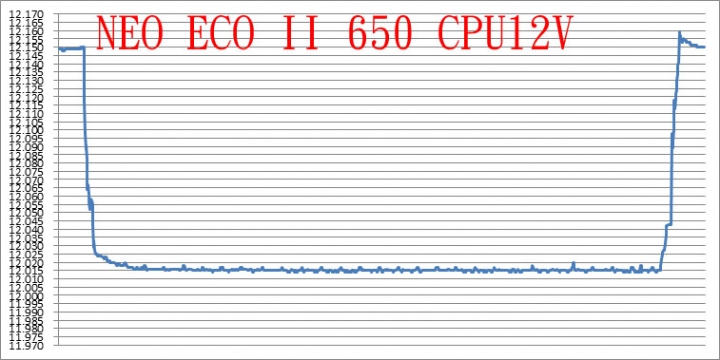

處理器12V電壓記錄,電壓最高與最低點差異為145mV
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

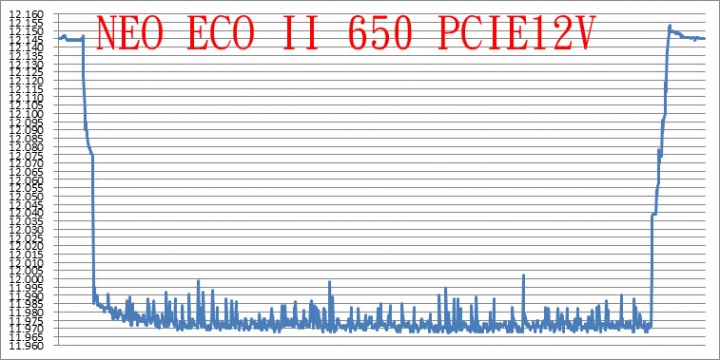

顯示卡12V電壓記錄,電壓最高與最低點差異為186mV
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

測試三:
使用示波器搭配電子負載進行靜態負載下低頻及高頻輸出漣波測量及動態負載測試,動態負載就是讓輸出電流於固定斜率及週期下進行高低升降變化,並使用示波器觀察3.3V/5V/12V各路電壓變動狀況,目的是測試暫態響應能力
使用設備:Tektronix TDS3014B數位示波器

示波器中CH1黃色波型為動態負載電流變化波型,CH2藍色波型為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型,CH2/CH3/CH4垂直每格20mV

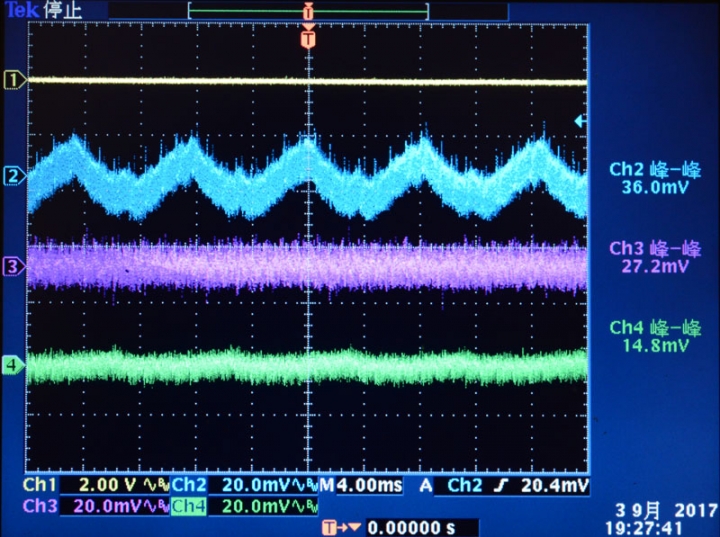

於3.3V/16A、5V/16A、12V/42A輸出下12V/5V/3.3V各路低頻漣波分別為36mV/27.2mV/14.8mV
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試
於3.3V/16A、5V/16A、12V/42A輸出下12V/5V/3.3V各路高頻漣波分別為24.8mV/22.4mV/14.8mV
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試
各路動態負載參數設定
3.3V與5V:最高電流15A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
12V:最高電流25A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
藍色/紫色/綠色波型在黃色波型升降交接處擺盪幅度最小、次數越少、時間越短者,表示其暫態響應越好

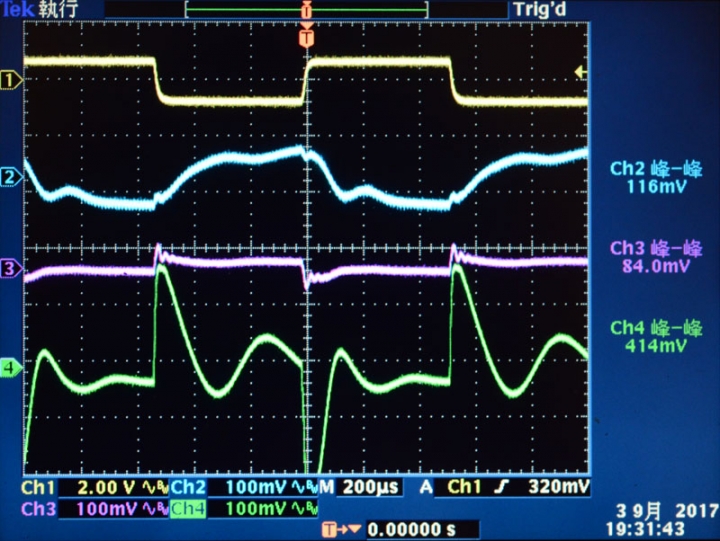

3.3V啟動動態負載,最大變動幅度為414mV,同時造成5V產生84mV、12V產生116mV的變動
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

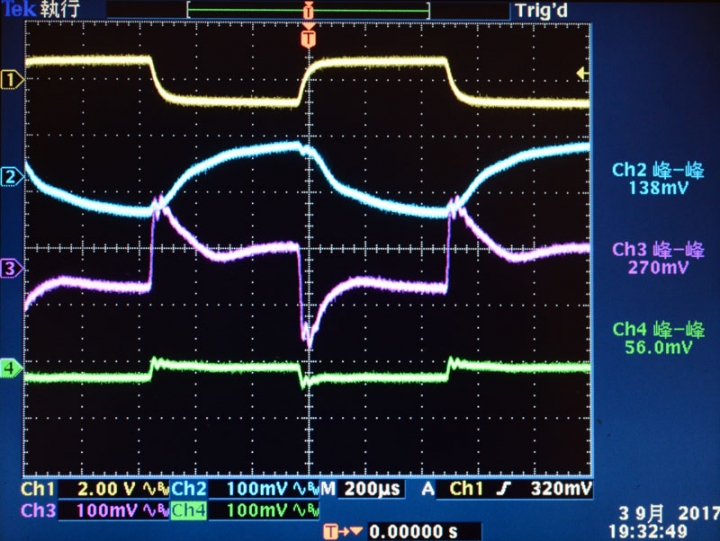

5V啟動動態負載,最大變動幅度為270mV,同時造成3.3V產生56mV、12V產生138mV的變動
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

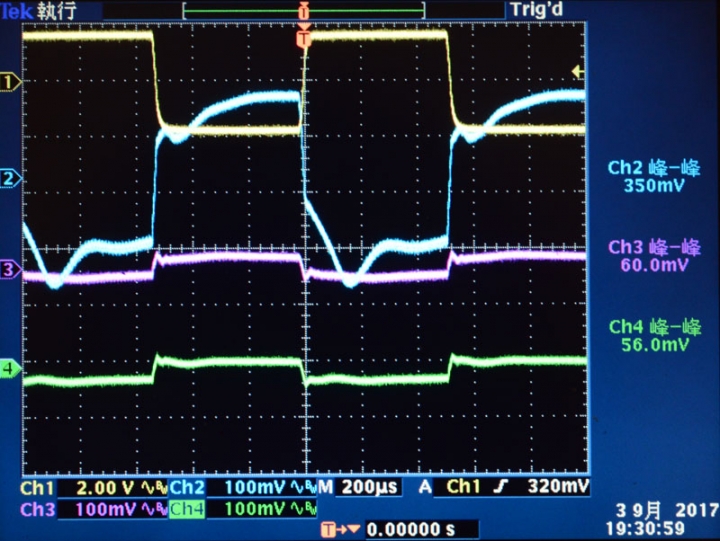

12V啟動動態負載,最大變動幅度為350mV,同時造成3.3V產生56mV、5V產生60mV的變動
銅牌加雙DC-DC的Antec Neo ECO II 650W簡介及測試

本體及內部結構心得小結:
1.使用環保防震材料,日式平行插頭交流電源線雖然對於沒有三孔插座的使用場合比較方便,但使用三孔插座則無法連接接地線
2.80PLUS銅牌效率認證,採用12V功率級+DC-DC電路轉換3.3V/5V,確保輸出間彼此影響降到最小,改善交叉調整率
3.雖然不是高階型號產品,但仍維持台達一貫設計及製作水準,也採用知名品牌零組件及全日系電容
4.風扇僅使用到油封軸承等級,應可更換成更好等級風扇
5.輸入插座/電源總開關/輸入保險絲處未包覆絕緣套管,輸入端也省略突波吸收器

各項測試結果簡單總結:
115V輸入下要符合80PLUS銅牌認證,其輸出百分比及轉換效率要求分別為20%輸出82%效率、50%輸出85%效率、100%輸出82%效率。Antec Neo ECO II 650W採用12V功率級+雙DC-DC設計,在純12V下23%/50%/100%輸出均符合80PLUS銅牌認證的轉換效率要求,不過加上3.3V/5V輸出後,輸出20%轉換效率為82.3%,可符合80PLUS銅牌認證20%輸出82%效率的要求,但50%轉換效率為84.6%、102%轉換效率為81.6%,比起80PLUS銅牌認證50%輸出85%效率、100%輸出82%效率的要求均略低0.4%

從內部紅外線溫度圖來看,二次側整流元件因為未採用同步整流,功耗較大,即使有風扇帶動氣流,全負荷輸出下仍有接近甚至突破百度的溫度,其他部位如橋式整流器、主變壓器、一次側功率元件等也都是明顯發熱源,另外當3.3V/5V於最大總和功率下輸出時,DC-DC電路同樣也有明顯發熱,表示此電源在高負載+長時間連續使用下,要特別注意散熱,避免內部過熱而發生故障

實際使用電腦配備測試輸出負載能力,各路電壓開始/結束時最大變動幅度以顯示卡12V的186mV最為明顯,主機板12V最大變動幅度為166mV,處理器12V最大變動幅度為145mV,3.3V/5V最大變動幅度分別為19.7mV/20.6mV

輸出漣波測試,電源供應器於3.3V/16A、5V/16A、12V/42A靜態負載下的漣波表現分別為14.8mV(3.3V)/27.2mV(5V)/36mV(12V)。動態負載測試方面,3.3V/12V有比較大的變動幅度414mV/350mV,另外因為3.3V/5V均透過12V轉換而來,所以其中一組加上動態負載時會有出現其他輸出受影響狀況

報告完畢,謝謝收看
