1.全模組化設計，搭配容易使用及安裝的專利發光透明水晶接頭
2.80PLUS白金認證，最高轉換效率可達92%
3.具備OPP/UPP/OVP/SCP保護
4.14公分雙滾珠軸承風扇，Auto/ECO雙模式散熱控制系統，可依照電源溫度及選擇模式改變風扇轉速
5.專利HPT 高功率雙層主變壓器
輸出接頭數量：
ATX20+4P：1個
CPU12V 4+4P：1個
EPS12V 8P：1個
PCIE 6+2P：6個
SATA：10個
大4P：5個
小4P：1個
外盒正面，蜂巢網狀背景搭上白金蝴蝶，下方有輸出功率及產品名稱字樣，右上有80PLUS白金認證標誌
外盒背面，以英文搭配圖示說明特色及列出產品規格
特色說明圖示及風扇溫控模式說明
產品規格表，下方有各種安規認證圖示
外盒左右側面印上產品特色說明、產品名稱及實體外觀圖
外盒上下側面印上振華蝴蝶商標

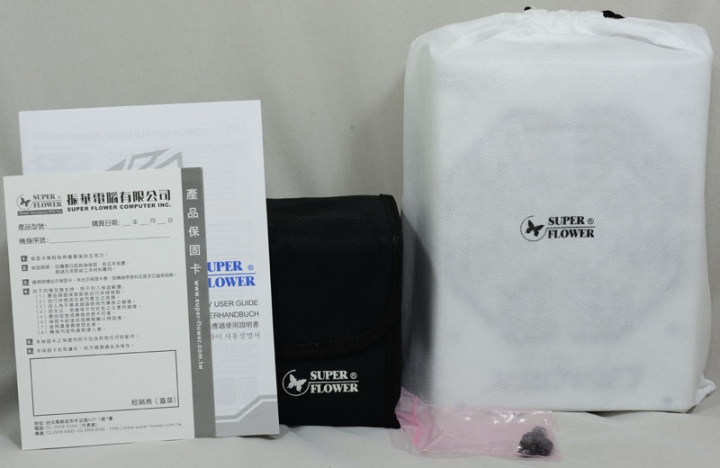

包裝內容物，印有振華商標的白色不織布套包裹住電源本體，所有線材收納在印有振華商標的黑色尼龍收納包中，其他還有說明文件、保固卡及固定螺絲
電源本體外觀採用白色霧面烤漆處理，固定螺絲使用內六角沉頭螺絲
外殼其中一側面有振華蝴蝶商標凸印

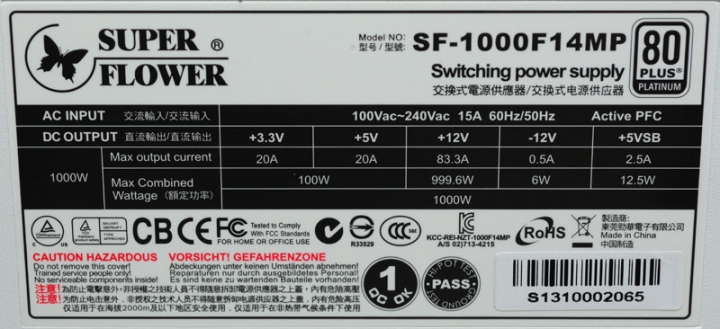

輸出規格標籤，上有產品型號、80PLUS認證標誌、輸入電壓/電流/頻率、各輸出電流/功率、安規認證標誌、警告訊息及產地

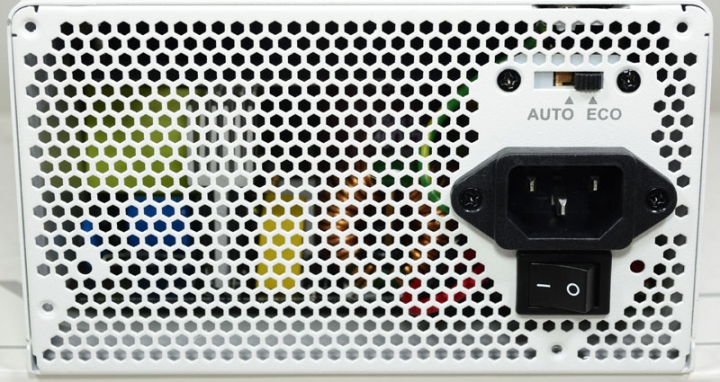

六角蜂巢網狀散熱出風口處交流輸入插座及電源總開關旁有Auto/ECO風扇模式切換開關

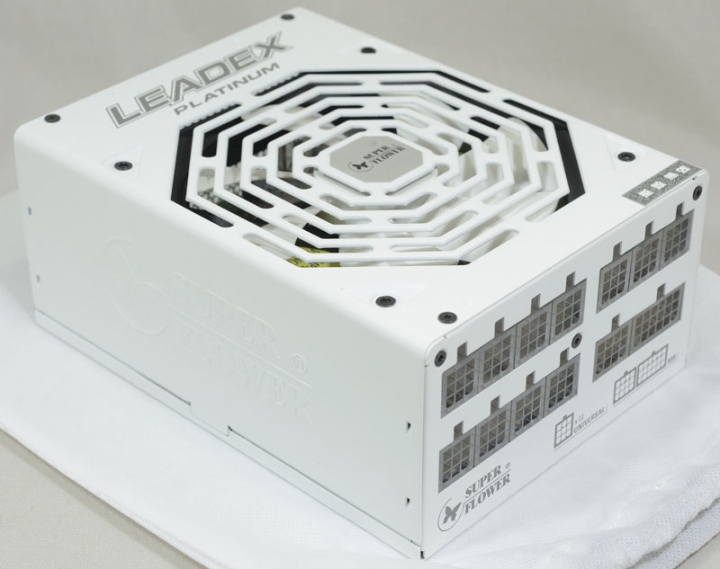

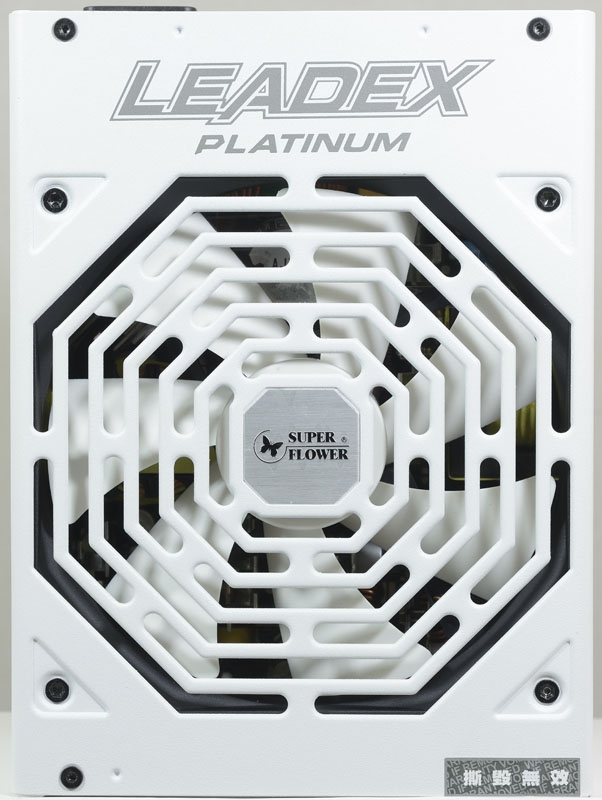

直接在外殼上沖壓出八角形風扇進氣口護網，使用內六角螺絲固定風扇，護網中央有振華商標貼紙，進氣口上方直接在外殼印上LEADEX PLATINUM字樣

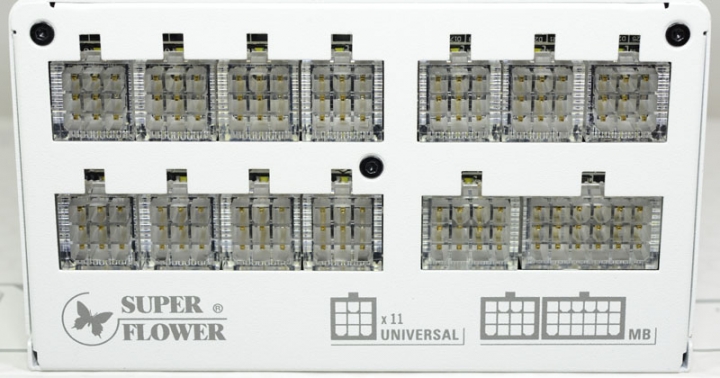

模組化輸出插座，主機板使用18+12PIN插座，另外有11個9PIN通用型插座，插座本體使用透明材料製作

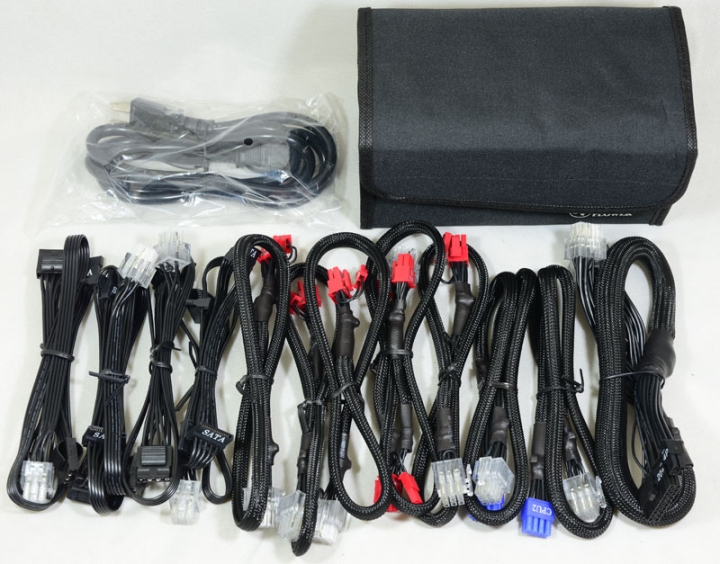

自黑色尼龍收納包取出所有的線材，模組化線路採用黑色外皮，除扁狀排線外其他均採隔離網包覆處理

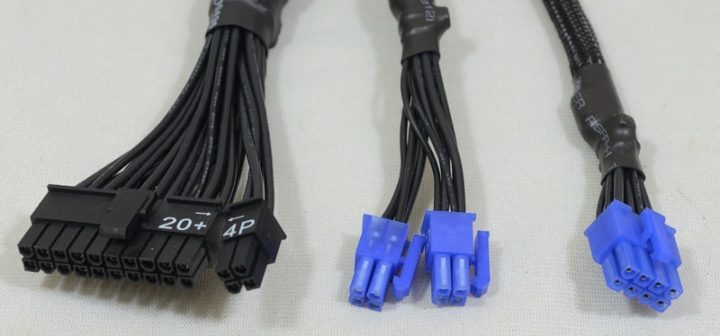

一組長度為58公分的ATX20+4P模組化線路
一組長度為69公分的EPS12V 8P模組化線路，使用藍色插頭
一組長度為69公分的CPU12V 4P+4P模組化線路，使用藍色插頭

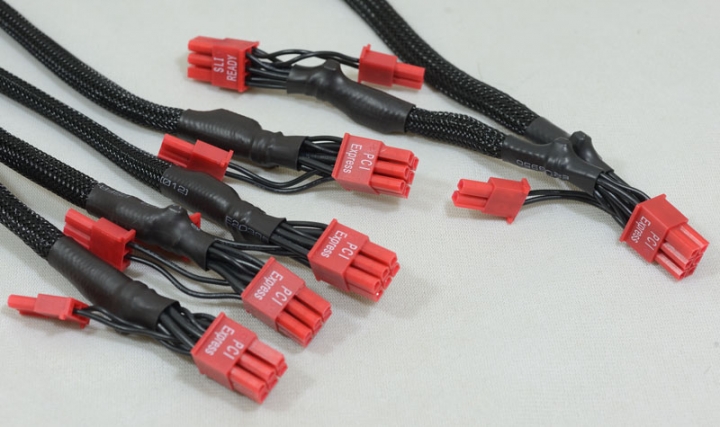

四組長度為60公分的單接頭PCIE 6+2P模組化線路，使用紅色接頭
一組長度為59公分的分接雙頭PCIE6+2P模組化線路，接頭之間線路長度為13公分，使用紅色接頭

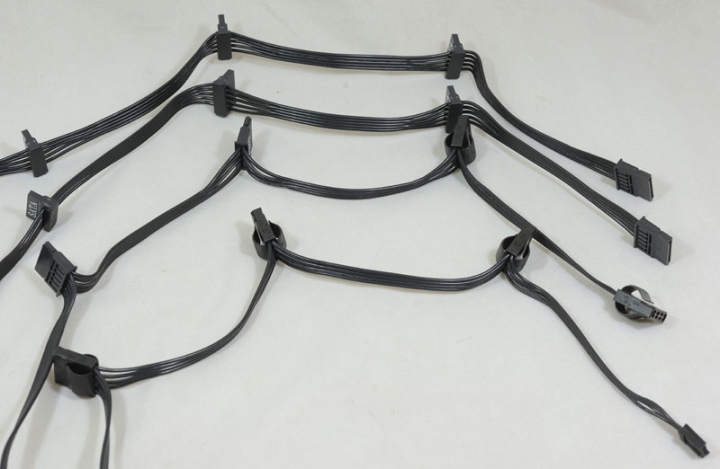

兩組SATA接頭扁狀排線模組化線路，每組線提供三個直角SATA接頭及一個直式SATA接頭(末端)，主體長度為55公分，接頭間線路長度為13公分
一組SATA/大4P接頭混和扁狀排線模組化線路，提供兩個直式SATA接頭及兩個直式省力易拔大4P接頭，主體長度為55公分，接頭間線路長度為13公分
一組大/小4P接頭扁狀排線模組化線路，提供三個省力易拔直式大4P接頭及一個小4P，主體長度為55公分，接頭間線路長度為13公分

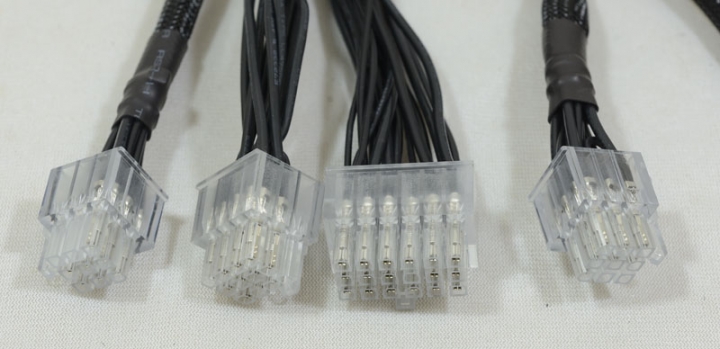

模組化線組電源側接頭也採透明材料製作

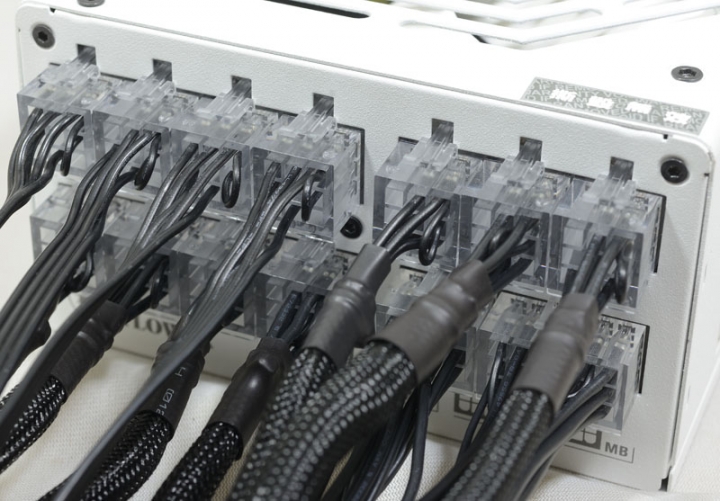

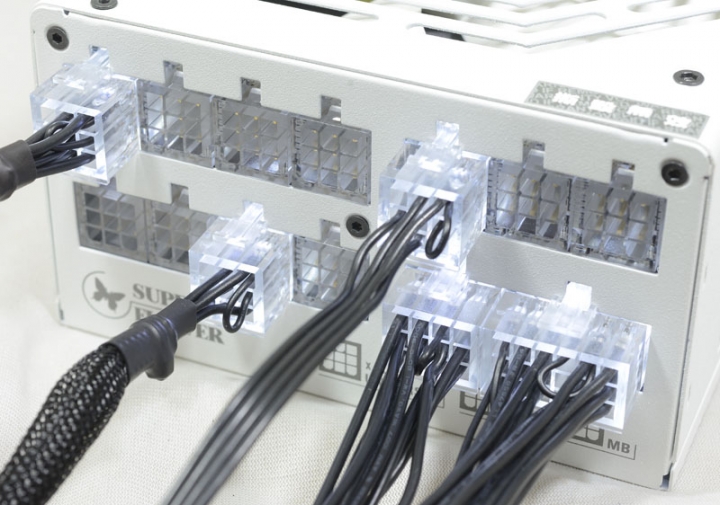

將所有模組化線組插上電源供應器的樣子

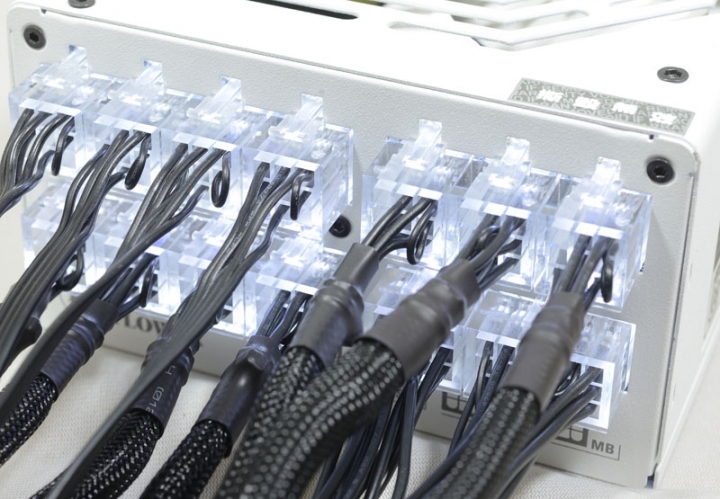

電源開啟後，插座內會發出白光
只有連接的插座會發出白光，未連接的插座則不會發光

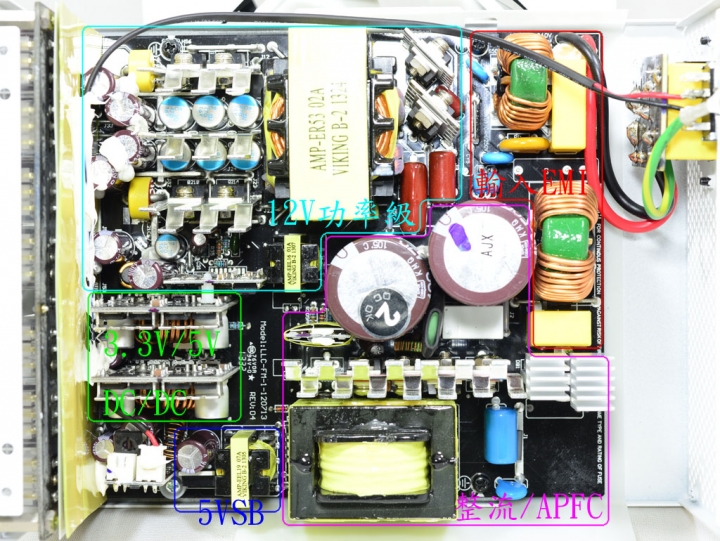

內部主電路板功能分區如下：
紅色：輸入EMI濾波電路
紫色：橋式整流及APFC電路
藍色：輔助電源電路5VSB
水藍色：一次側LLC諧振+二次側同步整流12V主功率級
綠色：3.3V/5V DC-DC轉換電路

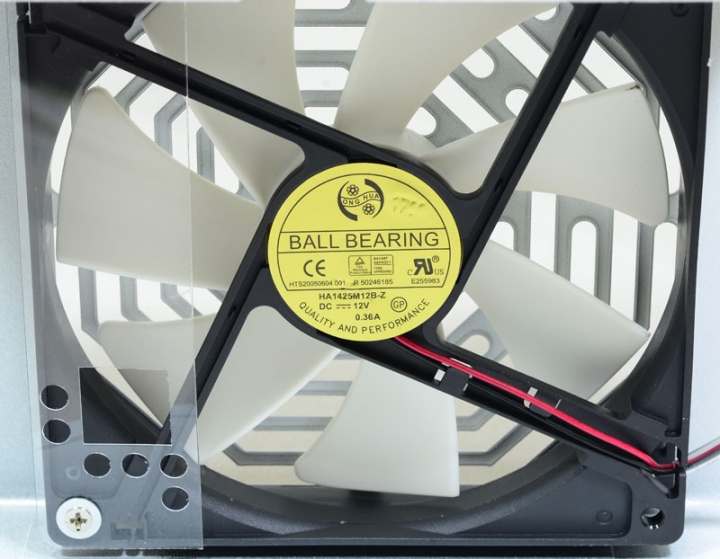

使用Hong Hua製作的HA1425M12B-Z雙滾珠14公分12V/0.36A風扇，並加上氣流引導片

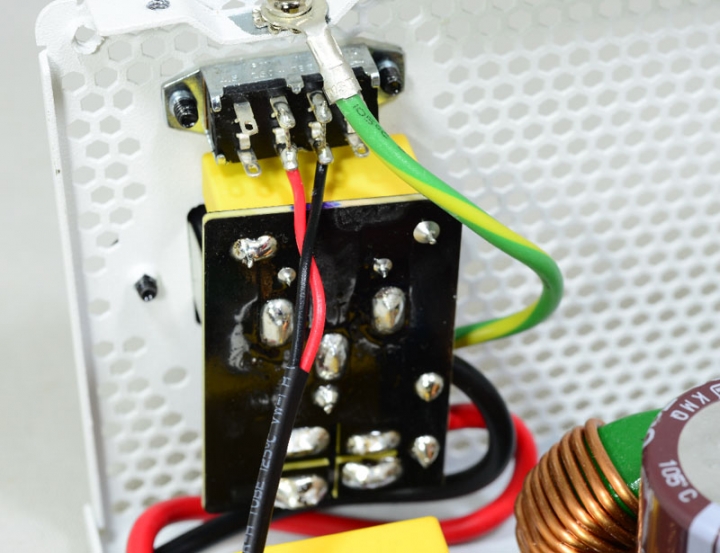

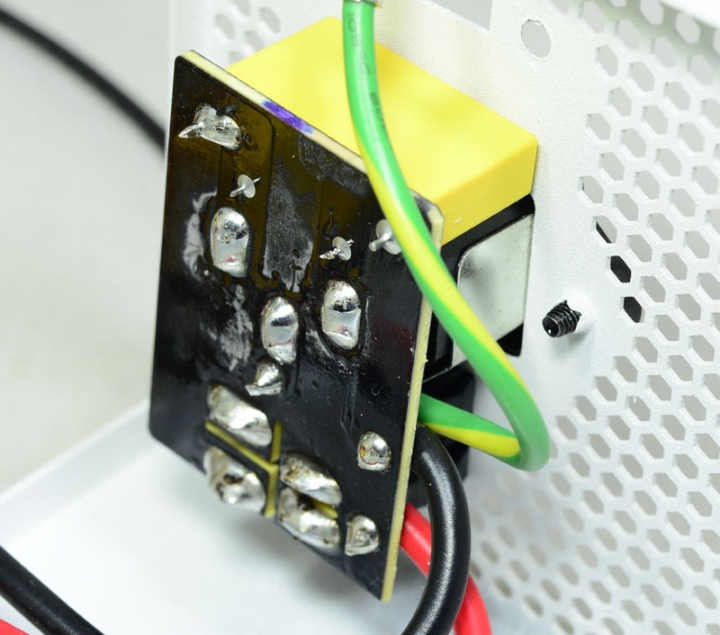

輸入插座與電源總開關接點焊接在一小電路板上，並加上一個X電容，電路板後方並未加上絕緣隔板
風扇運轉模式切換開關後方焊點同樣未包覆絕緣套管

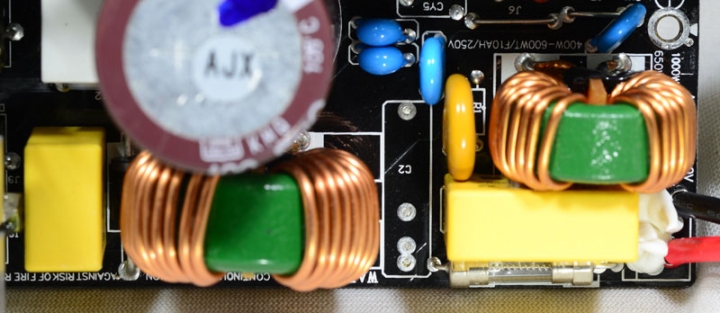

電路板上有兩階EMI濾波電路，採臥式安裝的保險絲(透明外管元件)及突波吸收器(橘色圓餅狀元件)均未加上絕緣套管

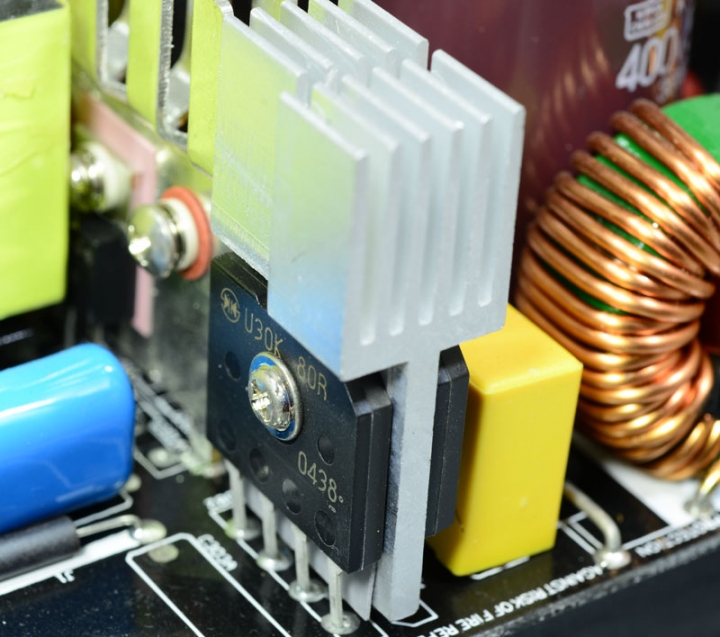

兩顆並聯的Shindengen U30K80R橋式整流器固定在散熱片上
APFC電感
APFC功率元件，有三顆Infineon IPP50R140CP Power MOSFET及兩顆CREE C3D06060A SiC Schottky Diode

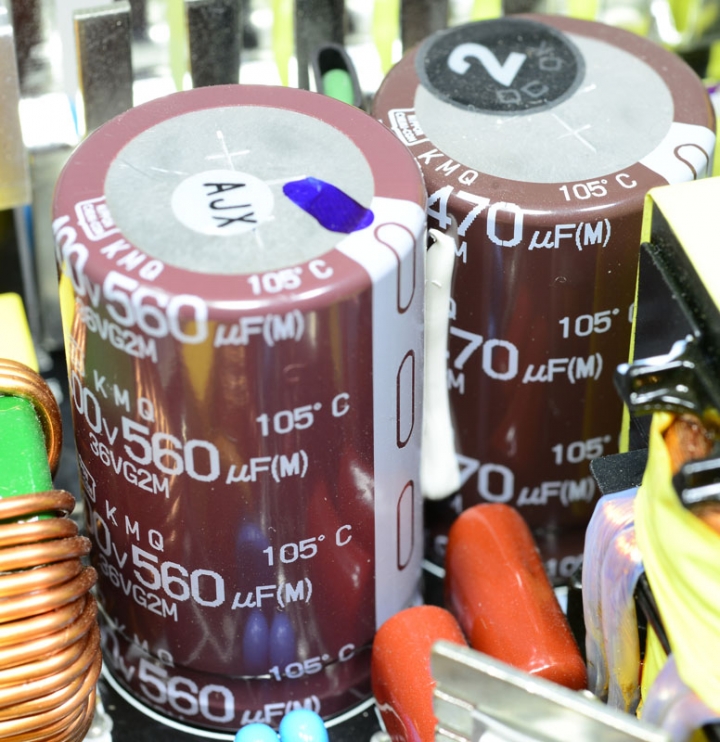

APFC輸出電容，由一顆Nippon Chemi-con KMQ 400V 560uF與一顆KMQ 400V 470uF並聯組合

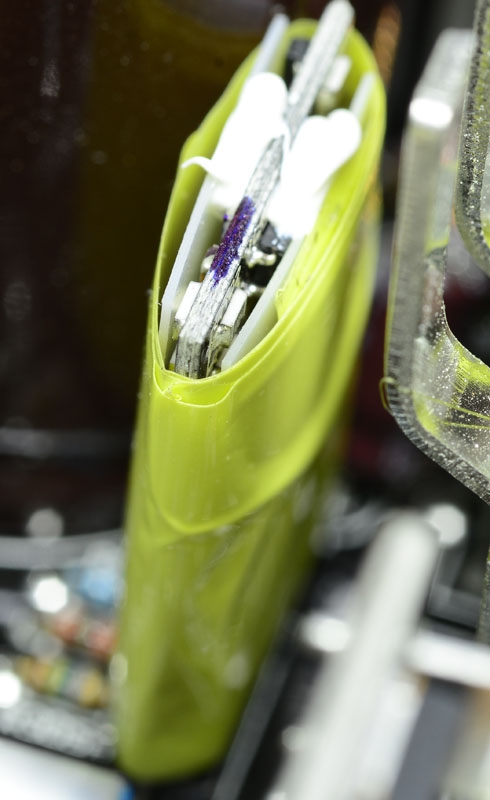

使用聚酯薄膜膠帶包覆的APFC控制子卡

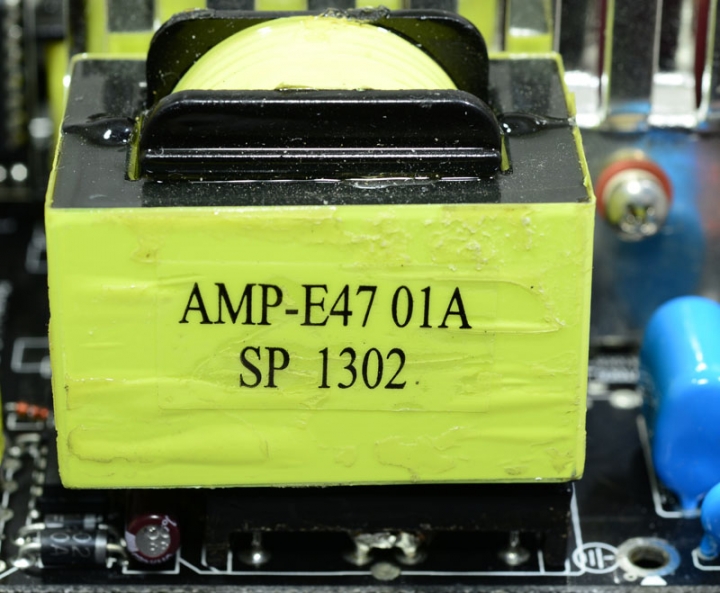

輔助電源電路，一次側使用Infineon ICE3B0565整合式電源IC，負責產生5VSB

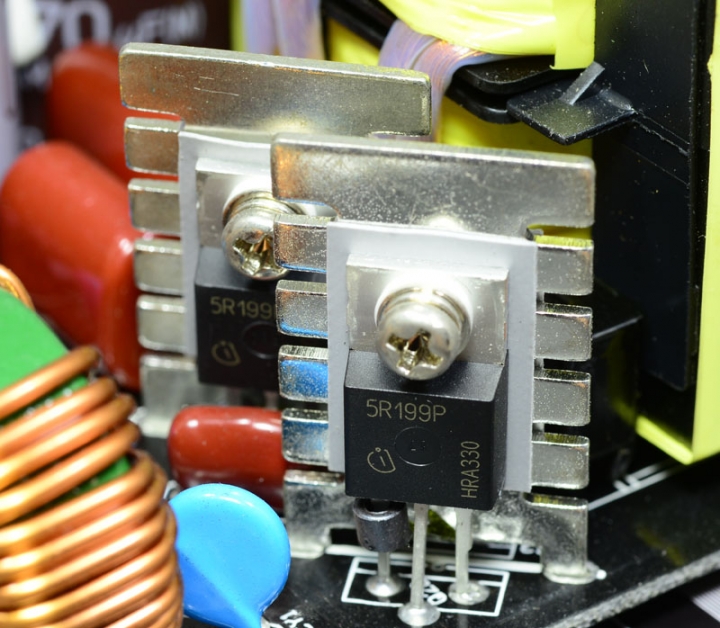

一次側功率元件使用四顆Infineon IPP50R199CP Power MOSFET，組成LLC諧振轉換器，兩顆共用一片散熱片

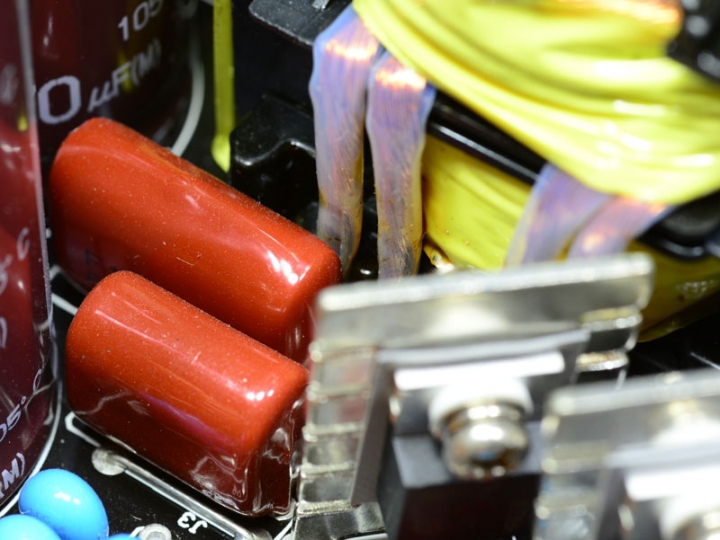

LLC諧振槽的諧振電容

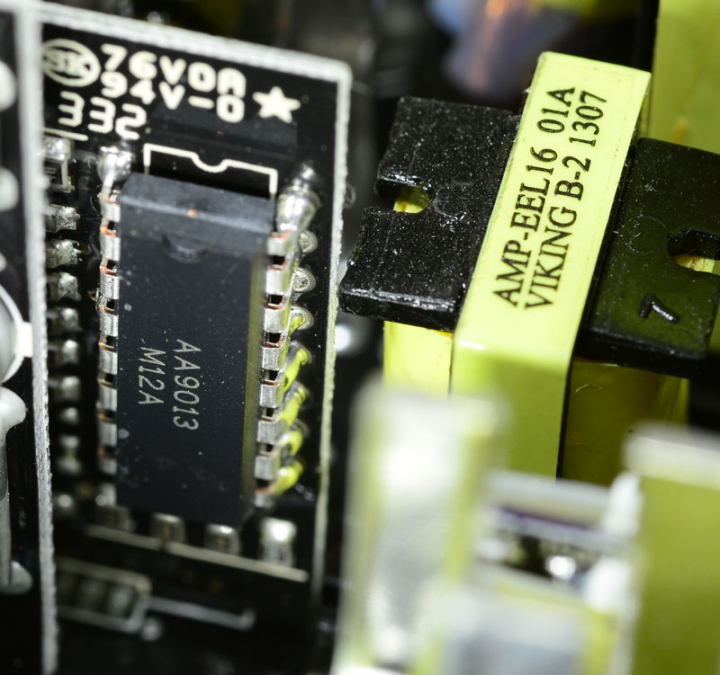

一次側諧振及二次側同步整流控制子卡，上方控制IC打上振華自家編號

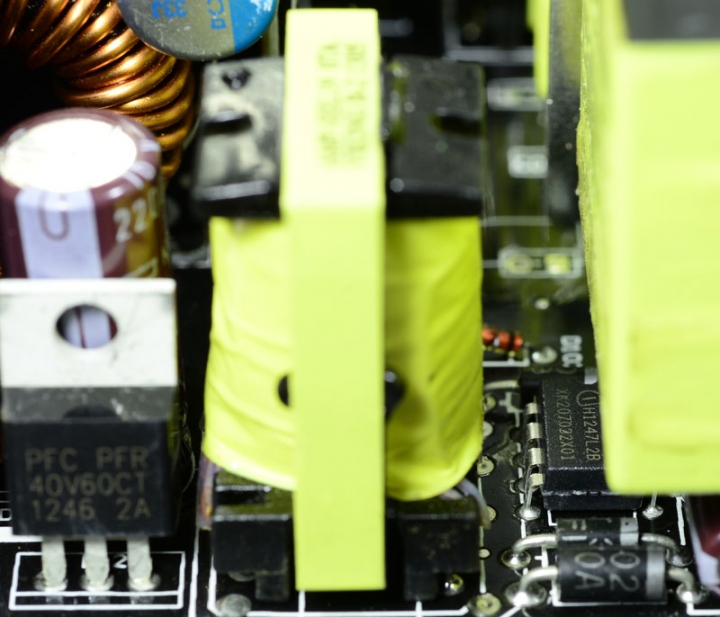

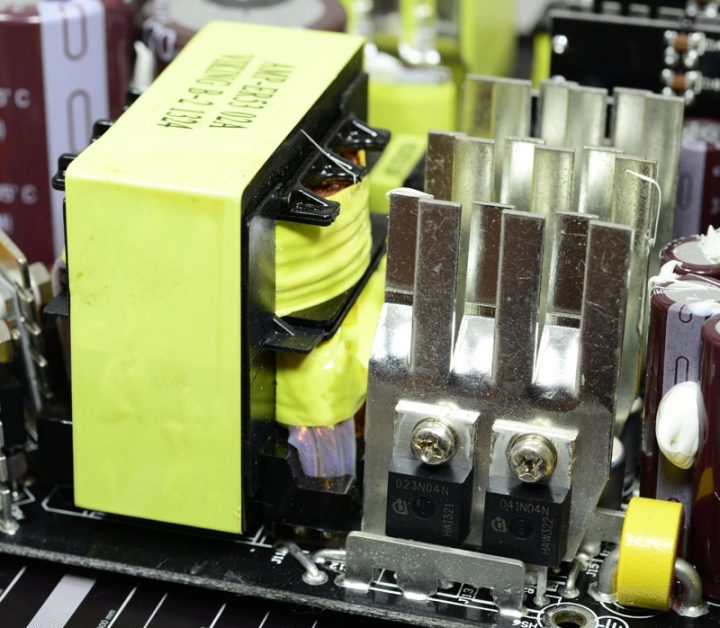

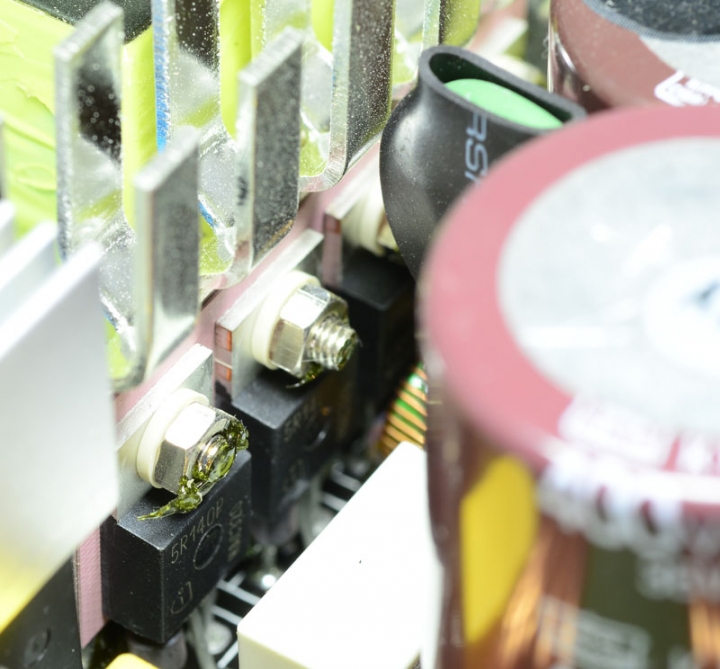

振華自家特有內建諧振電感的雙層主變壓器，固定在散熱片上的二次側同步整流功率元件，採用Infineon IPP023N04N與Infineon IPP041N04N兩種MOSFET組合搭配，每四顆一組，總數量為八顆構成全波整流電路
採用Nippon Chemi-con PSC系列固態電容，Nippon Chemi-con KZE電解電容，兩個磁環型電感，組成12V功率級二次側CLC輸出濾波電

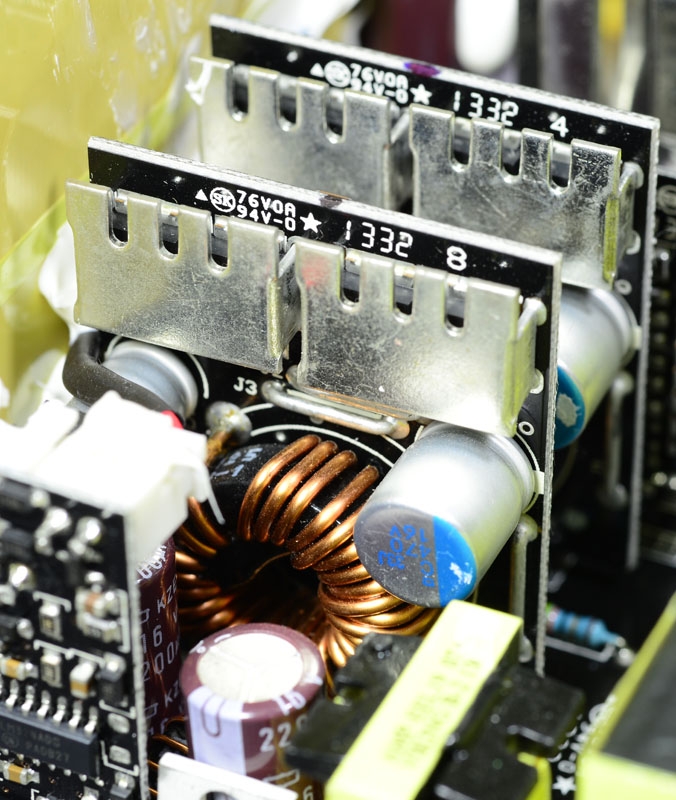

兩片DC-DC電路子卡，經12V轉換出所需的3.3V/5V，輸入/輸出電容也是採用Nippon Chemi-con PSC系列固態電容及Nippon Chemi-con KZE電解電容混和搭配

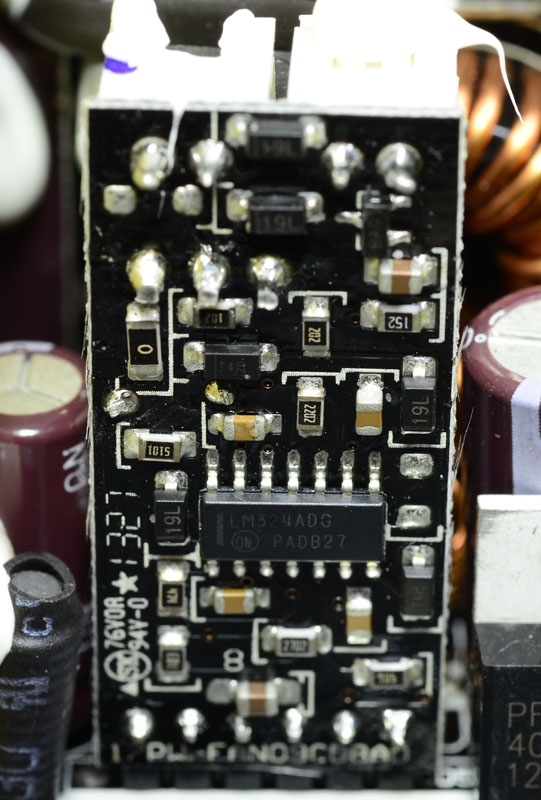

風扇控制子卡，負責風扇運轉模式及轉速控制

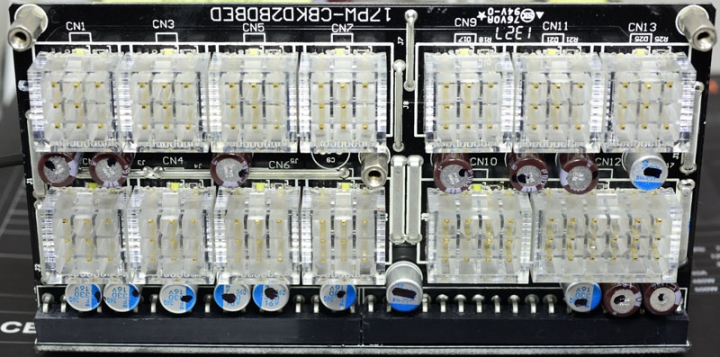

模組化輸出插座電路板，上方可以看到一些強化濾波用的固態電容(PSF系列)及電解電容(KRG系列)，與主電路板採用90度實心金屬插針連接，作為固定及電流傳導使用
本體及內部結構心得小結：
1.透明水晶模組化接頭及插入自動發光功能十分吸睛
2.外殼雖然長度長，但其實裡面電路板沒有占滿整片空間
3.一次側功率元件與EMI濾波電路的距離十分接近，MOSFET搭配的散熱片”輕薄短小”
4.交流輸入插座後方小電路板、風扇模式控制開關、輸入保險絲管及突波吸收器都沒有包上絕緣套管
5.大量採用知名品牌功率元件、電容
接下來就是上機測試
測試一：
使用電子負載，測試輸出的轉換效率，同時使用紅外線熱影像相機擷取電源內部運作紅外線熱影像
電子負載機種為四機裝，每機最大負荷量為60V/60A/300W，分配為一組3.3V、一組5V及兩組12V
測試從無負載開始，各機以每1安培為一段加上去，直到達到電子負載極限(12V各26A)，3.3V/5V則受限於電源本體總和功率輸出能力
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、SANWA PC5000數位電表(測試線組末端的各組輸出電壓)

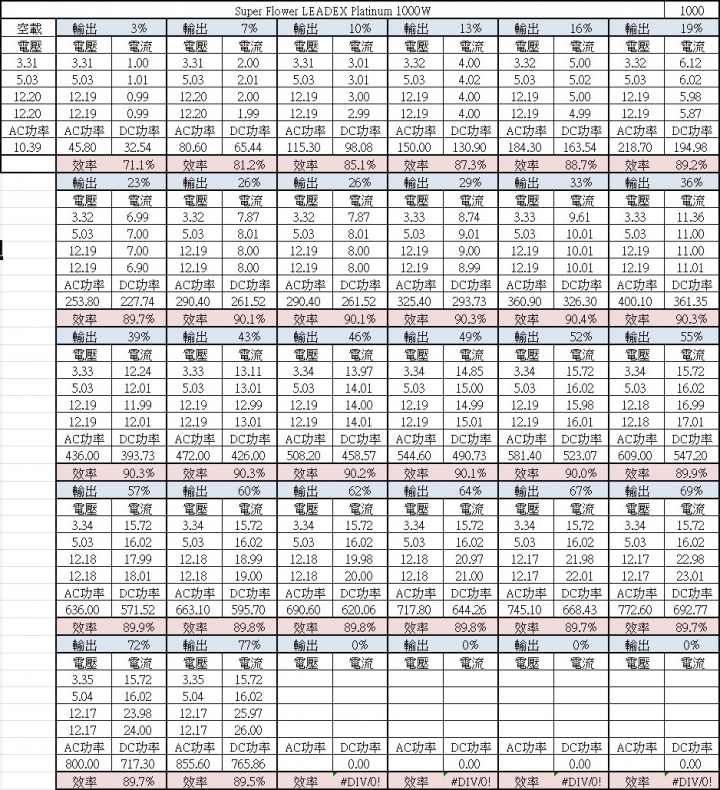

3.3V/5V/12V綜合輸出下各段轉換效率表，於輸出52%時3.3V/5V達到電源供應器最大總和限制，故後面測試的3.3V/5V電流就不再往上加
各輸出百分比下轉換效率長條圖(橫軸：輸出百分比、縱軸：轉換效率)
輸出19%轉換效率為89.2%、49%轉換效率為90.1%，均略低於80PLUS白金認證的20%輸出效率90%、50%輸出效率92%效率，推測50%差異較大的原因為3.3V/5V已經滿載輸出，其轉換損失略大

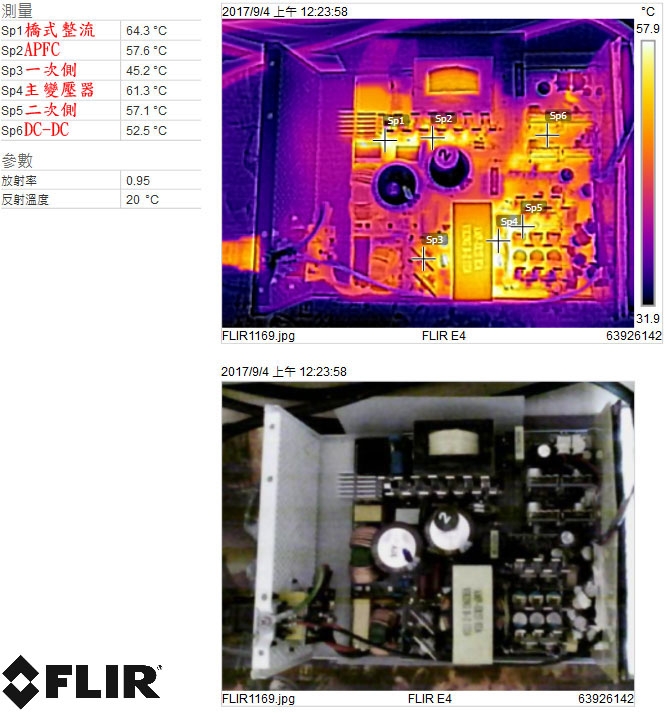

綜合輸出77%下電源供應器內部紅外線熱影像圖

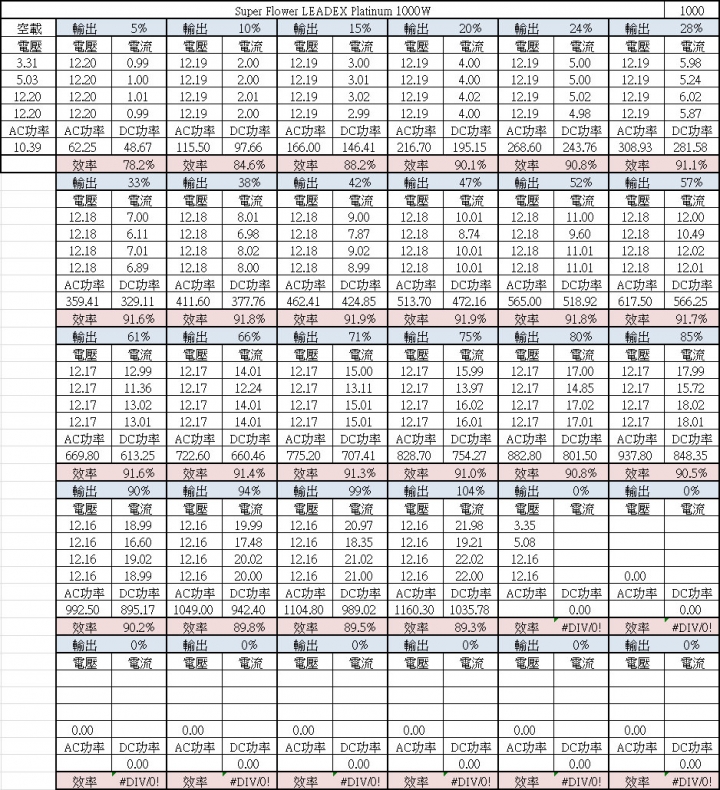

純12V輸出下各段轉換效率表，這時僅對12V負載測試，3.3V/5V維持空載，3.3V/5V電壓於12V輸出0%至100%之間分別增加40mV(3.3V)及50mV(5V)

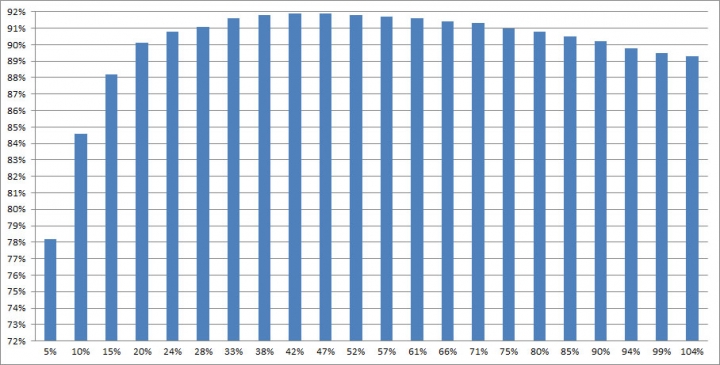

純12V輸出各百分比下轉換效率長條圖(橫軸：輸出百分比、縱軸：轉換效率)
輸出20%轉換效率為90.1%、52%轉換效率為91.8%、99%轉換效率為89.5%，均接近80PLUS白金認證要求的20%輸出效率90%、50%輸出效率92%效率、100%輸出效率89%效率

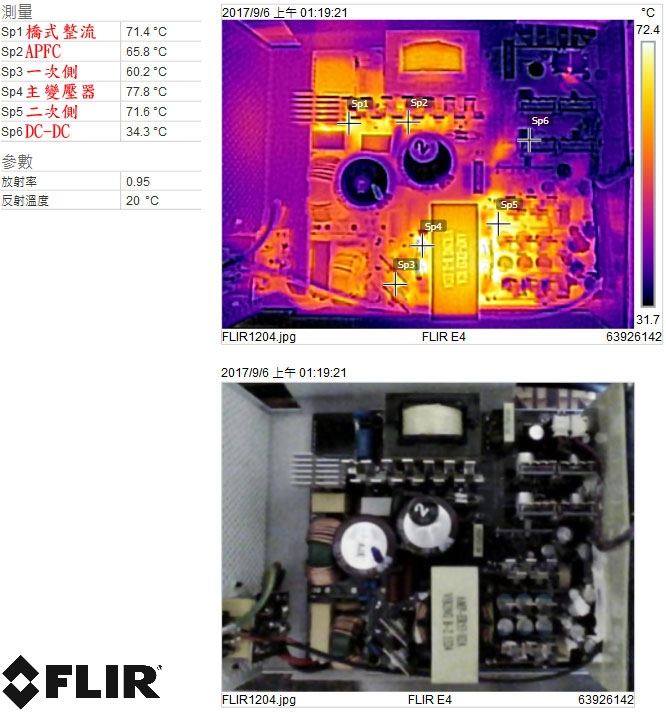

純12V輸出99%下電源供應器內部紅外線熱影像圖，橋式整流、12V主變壓器、二次側同步整流等區塊都出現超過攝氏70度的溫度

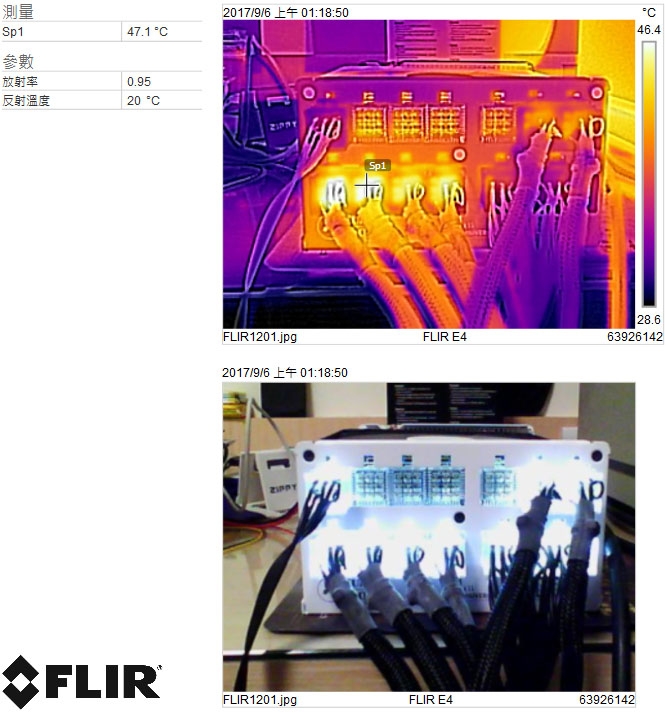

純12V輸出99%下電源供應器模組化輸出插座紅外線熱影像圖，模組化輸出插座與線材部分在12V全負載輸出下於左下四組PCIE模組化輸出插座處有攝氏47.1度的溫升
測試二：
使用常見的電腦配備實際上機運作，使用SANWA PC5000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V/顯示卡12V的電壓變化，並繪製成圖表
此測試電腦配備CPU/GPU/機械硬碟於全負荷運作下，其直流耗電量約在600W左右

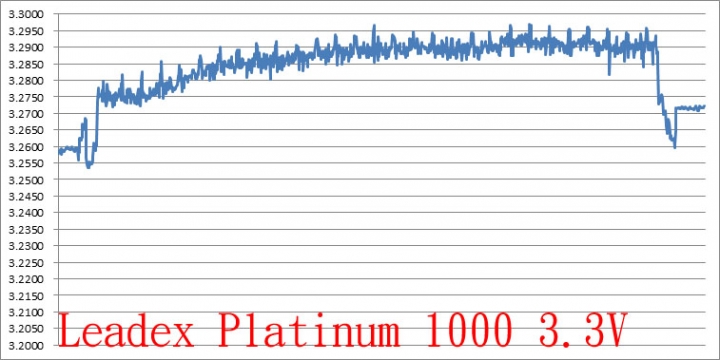

3.3V電壓記錄，電壓最高與最低點差異為43.2mV

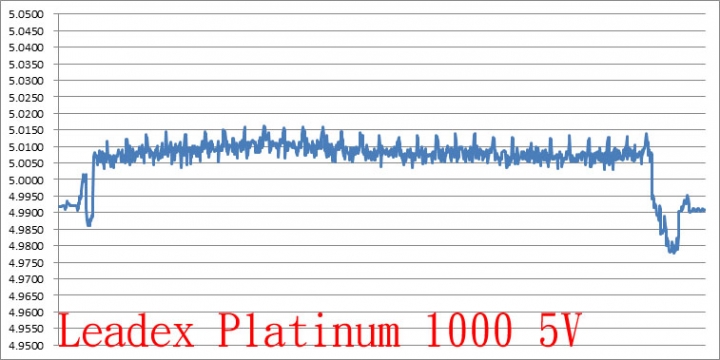

5V電壓記錄，電壓最高與最低點差異為38.5mV

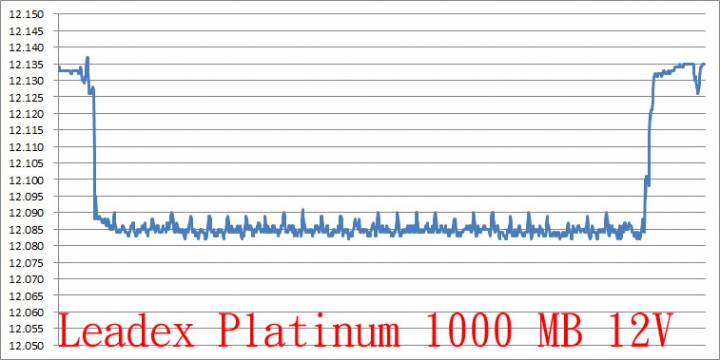

主機板12V電壓記錄，電壓最高與最低點差異為55mV

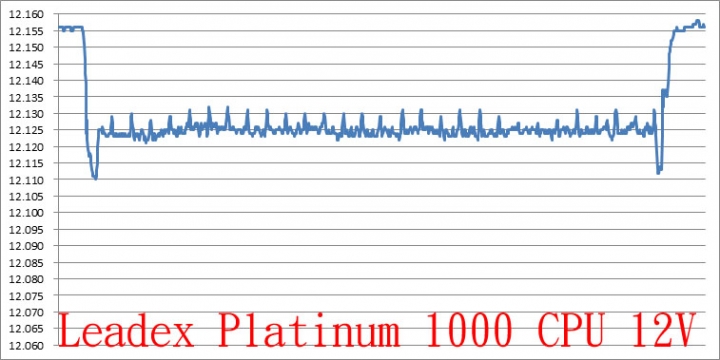

處理器12V電壓記錄，電壓最高與最低點差異為48mV

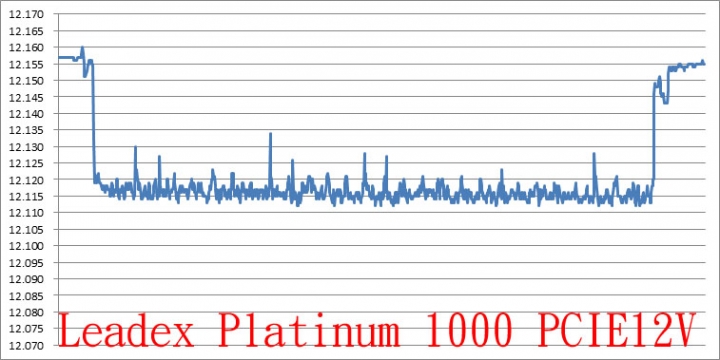

顯示卡12V電壓記錄，電壓最高與最低點差異為48mV
測試三：
使用示波器搭配電子負載進行靜態負載下低頻及高頻輸出漣波測量及動態負載測試，動態負載就是讓輸出電流於固定斜率及週期下進行高低升降變化，並使用示波器觀察3.3V/5V/12V各路電壓變動狀況，目的是測試暫態響應能力
使用設備：Tektronix TDS3014B數位示波器
示波器中CH1黃色波型為動態負載電流變化波型，CH2藍色波型為12V電壓波型，CH3紫色波型為5V電壓波型，CH4綠色波型為3.3V電壓波型，CH2/CH3/CH4垂直每格20mV

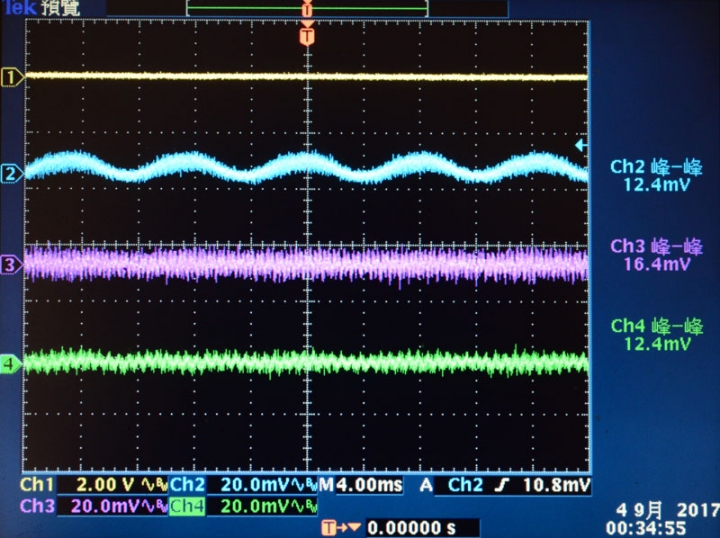

於3.3V/16A、5V/16A、12V/52A輸出下12V/5V/3.3V各路低頻漣波分別為12.4mV/16.4mV/12.4mV

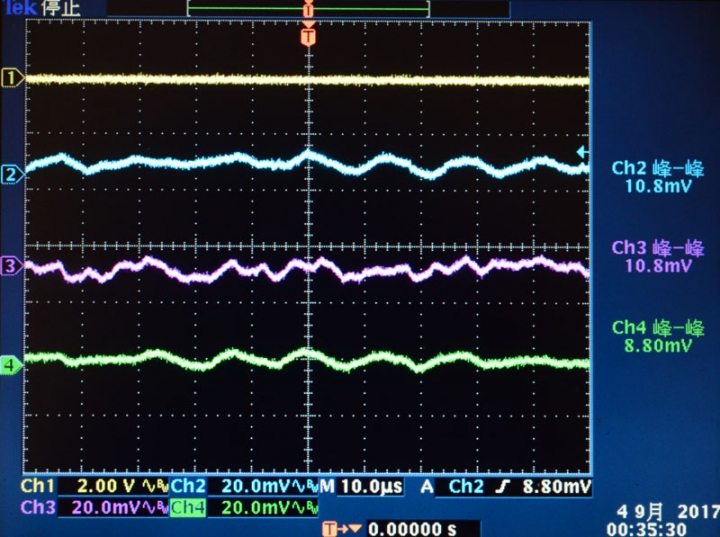

於3.3V/16A、5V/16A、12V/52A輸出下12V/5V/3.3V各路高頻漣波分別為10.8mV/10.8mV/8.8mV
各路動態負載參數設定
3.3V與5V：最高電流15A，最低電流5A，上升/下降斜率為1A/微秒，最高/最低電流維持時間為500微秒
12V：最高電流25A，最低電流5A，上升/下降斜率為1A/微秒，最高/最低電流維持時間為500微秒
藍色/紫色/綠色波型在黃色波型升降交接處擺盪幅度最小、次數越少、時間越短者，表示其暫態響應越好
因為高效率電源在輕載時會進入節能模式，為了脫離節能模式，測試時會在12V加上一個25A的靜態恆電流負載

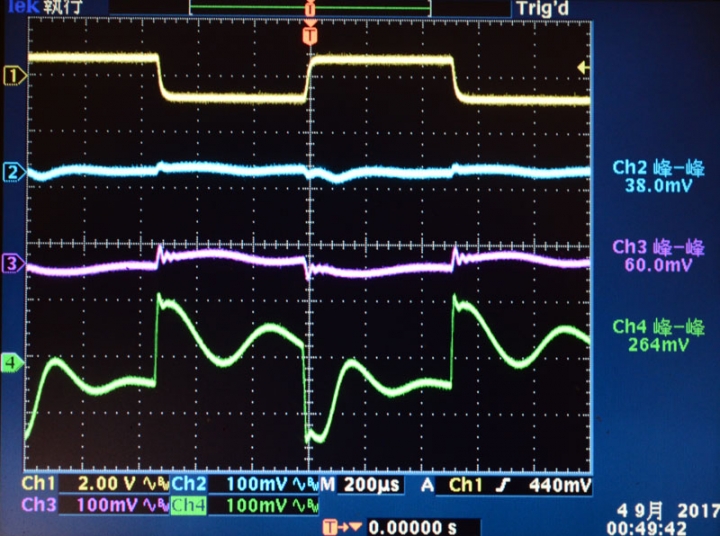

3.3V啟動動態負載，最大變動幅度為264mV，同時造成5V產生60mV、12V產生38mV的變動

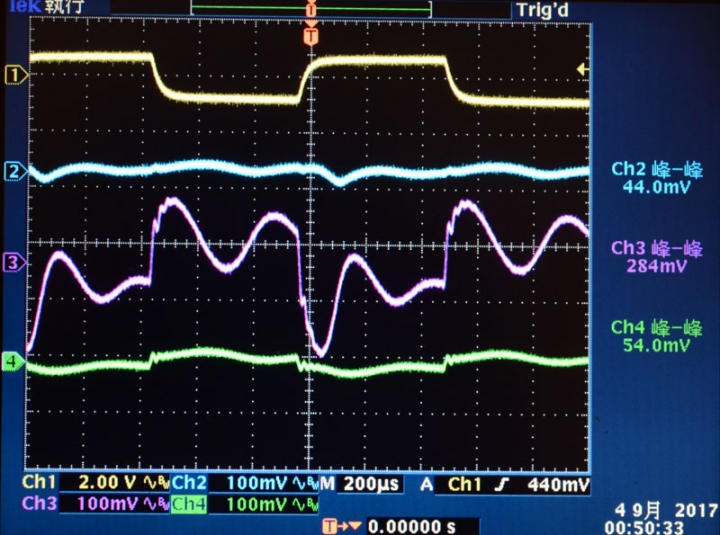

5V啟動動態負載，最大變動幅度為284mV，同時造成3.3V產生54mV、12V產生44mV的變動

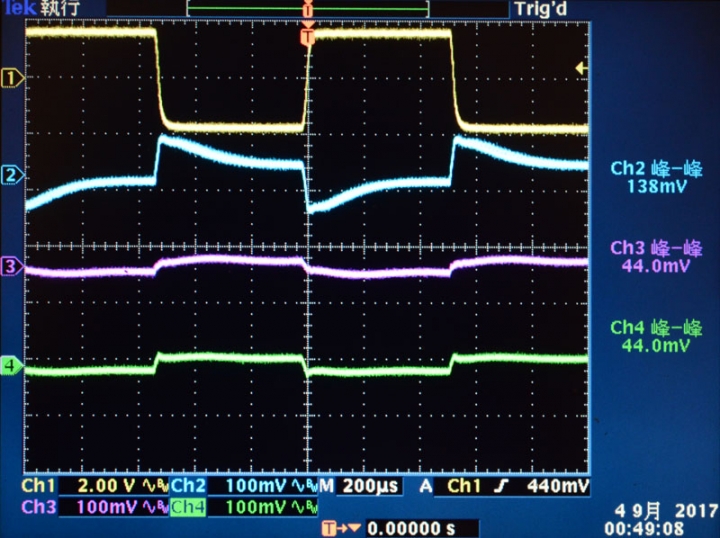

12V啟動動態負載，最大變動幅度為138mV，同時造成3.3V/5V產生44mV的變動
各項測試結果簡單總結：
115V輸入下要符合80PLUS白金認證，其輸出百分比及轉換效率要求分別為20%輸出90%效率、50%輸出92%效率、100%輸出89%效率。Super Flower LEADEX Platinum 1000W於純12V輸出下可達到80PLUS白金認證的要求，不過當3.3V/5V輸出加重後，整體轉換效率會被往下拉，測試中當3.3V/5V各輸出16A並搭配12V輸出時，於52%總輸出下效率僅為90%，與白金認證要求在50%輸出下92%效率規範比較起來，效率低了2%，推測是3.3V/5V DC-DC電路於滿載下運作時有較多的轉換損失，加上模組化線組損失，導致整體效率被拉下來，以目前12V消耗為主電腦配備來說，3.3V/5V滿載的可能性較小，較不會出現轉換效率因滿載而下拉的狀況
內部紅外線溫度圖，依照用電輸出配置不同，溫度集中在不同的區域，3.3V/5V吃重下，3.3V/5V DC-DC子板溫度就有較高溫升幅度，純12V輸出下，12V功率級主變壓器有最高的溫度，高溫處表示損失集中在此，主要發熱點都在風扇扇葉區域的涵蓋範圍中，能提供足夠散熱，12V全負載輸出時，於PCIE模組化線組插座處有較為明顯的溫升，達攝氏47.1度，高負荷長時間運作(例如挖礦)及使用一段時間後(接頭氧化)要特別留意模組化接頭狀況
實際使用電腦配備測試輸出負載能力，各路電壓開始/結束時最大變動幅度以主機板12V較為明顯，達55mV，處理器及顯示卡12V最大變動幅度也接近48mV，5V/3.3V最大變動幅度分別為38.5mV/43.2mV
輸出漣波測試，電源供應器於3.3V/16A、5V/16A、12V/52A靜態負載下的漣波表現不錯，動態負載測試方面，3.3V/5V都有比較大的變動幅度，且電壓擺盪幅度、次數、時間比起12V表現來說都明顯較差
報告完畢，謝謝收看
