顯示卡8P模組化電源線，各廠牌通用性問題

james226

james226
個人積分：29分
文章編號：62762766

29分

樓主

2016-12-19 10:21

最近把顯卡從650Ti升級成1060，電源從6P換成8P，PSU是海韻G-550，原廠給的電源線是8P對6+2P，但是這條線只有6條線，已經確認power的插座有8個端子，這樣可以用嗎?
另外想換成8條線的電源線，目前查到銀欣有賣線材，但只對應自家PSU，是因為各廠牌在端子的安排有差異的關係?
麻煩解答，感謝。

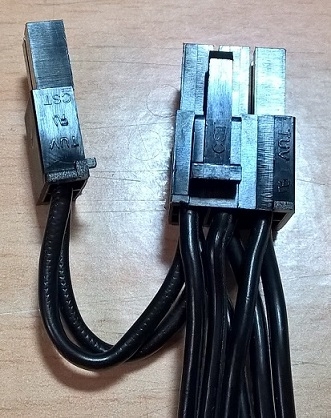

海韻電源線power端
顯示卡8P模組化電源線，各廠牌通用性問題

顯示卡8P模組化電源線，各廠牌通用性問題

海韻電源線pcie端
顯示卡8P模組化電源線，各廠牌通用性問題

顯示卡8P模組化電源線，各廠牌通用性問題

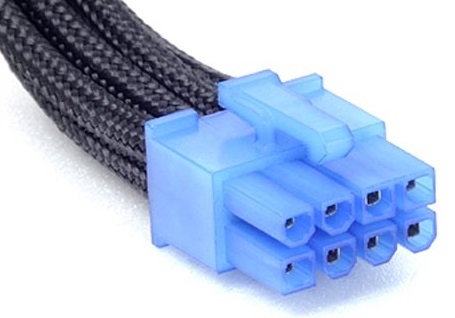

銀欣電源線(PCIE55)
顯示卡8P模組化電源線，各廠牌通用性問題

顯示卡8P模組化電源線，各廠牌通用性問題

2016-12-19 10:21 發佈

文章關鍵字顯示卡廠牌問題電源線

79993572

79993572
個人積分：651分
文章編號：62763528

651分

2樓

2016-12-19 11:19

各家線材可能會因定義不同而無法互換(主要問題在於PSU端)

事實上6+2PIN外加的2PIN並沒有供給電流的作用，只是做電壓偵測

Azkanao

Azkanao
個人積分：235分
文章編號：62764586

235分

3樓

2016-12-19 12:38

james226 wrote:
最近把顯卡從650Ti...(恕刪)

每家PSU端的接口定義不一定相同

最好還是比對一下比較好

硬上而導致短路反而得不償失

james226

james226
個人積分：29分
文章編號：62764611

29分

樓主

2016-12-19 12:40

感謝解答，為何PSU廠商要這樣做(不附8條線的電源線)? 需不需要把缺的兩條線接上以提供足夠瓦數? 如何取得PSU端的定義?

79993572

79993572
個人積分：651分
文章編號：62765407

651分

5樓

2016-12-19 13:52

james226 wrote:
感謝解答，為何PSU...(恕刪)

那多的2PIN本來設計上就已經是沒供電了，PSU廠既然這樣設計就直接用

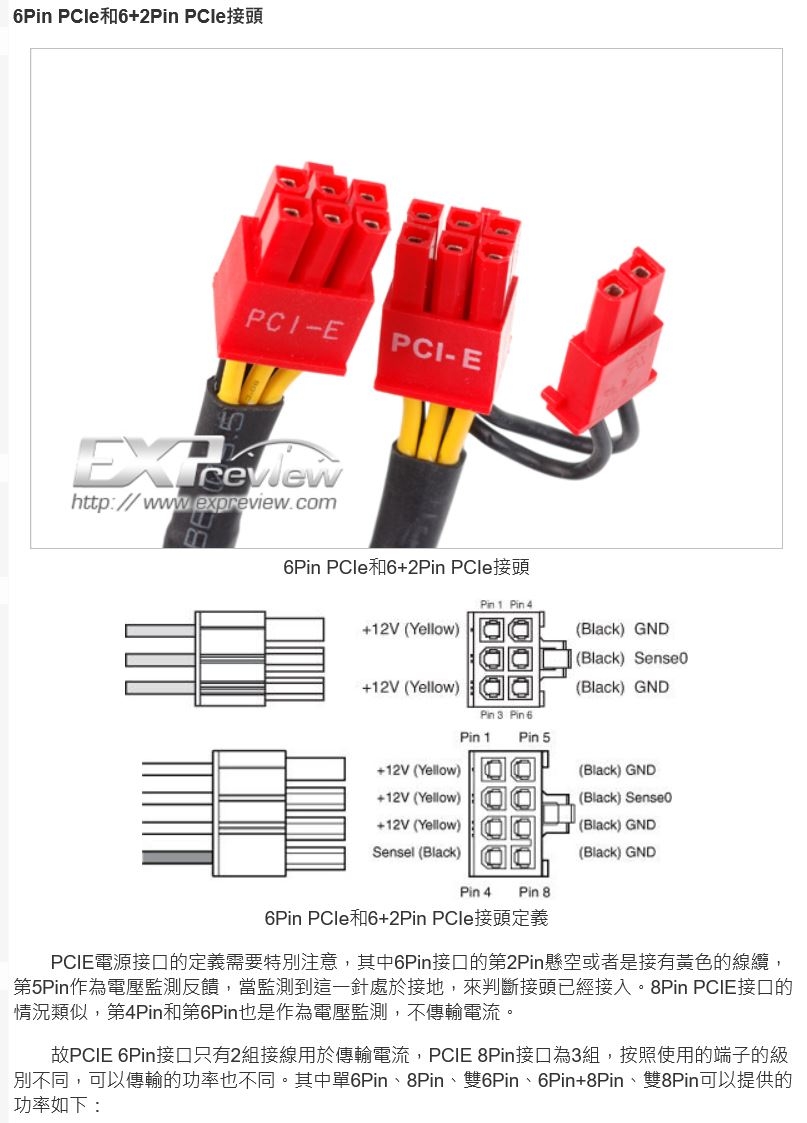

圖就已經寫明2PIN只是偵測電壓用

要知道線序直接反推即可，PCI-E端的3條+12V往回推到PSU端就知道順序

你搞不懂的話就不用管，直接裝上去，出問題找海韻

james226

james226
個人積分：29分
文章編號：62767490

29分

樓主

2016-12-19 16:41

79993572 wrote:
那多的2PIN本來...(恕刪)

真的不是很懂啊

發現6+2P的第二Pin有接線，另外2P分別和監測及接地相連，是不是相當於8P的規格?

bbctank

bbctank
個人積分：4200分
文章編號：62768928

4200分

7樓

2016-12-19 19:02

james226 wrote:
最近把顯卡從650Ti...(恕刪)

不用這麼麻煩，網路上有賣PCI-E 6PIN轉8PIN的線，
一條也沒多少錢，幹嘛還要冒設備燒掉的危險，自己改線...

chenyj

chenyj
個人積分：6分
文章編號：62774770

6分

8樓

2016-12-20 10:46

james226 wrote:
真的不是很懂啊
發現6...(恕刪)

+1

在下認為從比對圖上來看，

6+2 的 pin8 與 pin2 是成對的， pin4則是用來偵測 pin8 是否有通路，

如果要驗證，可以拿6轉8的轉換線來看看。
