今天去原價屋買了一顆銀欣的ST60F-PB

打算要自己包傘兵繩

可是發現24PIN上面多了兩條線

查了一下說明書跟網路的腳位定義都沒有那兩條線

再去銀欣網站的產品規格那邊看到用的是ATX12V V2.4的版本

不知道版上有沒有神人能提供V2.4的腳位定義呢OTZ

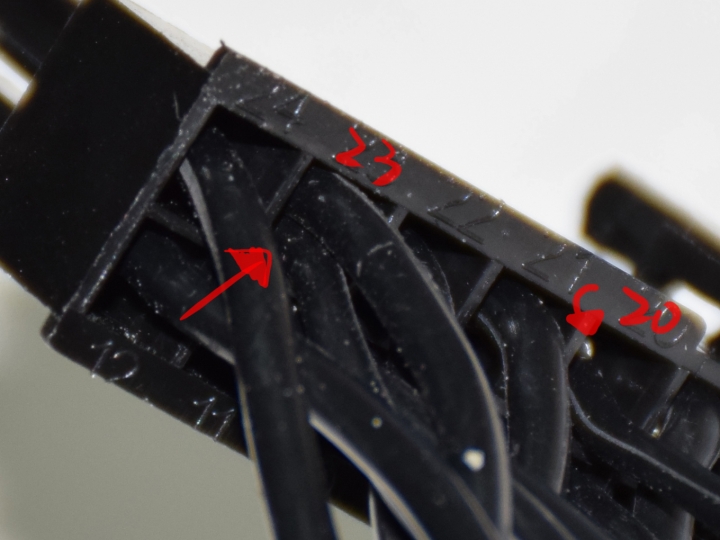

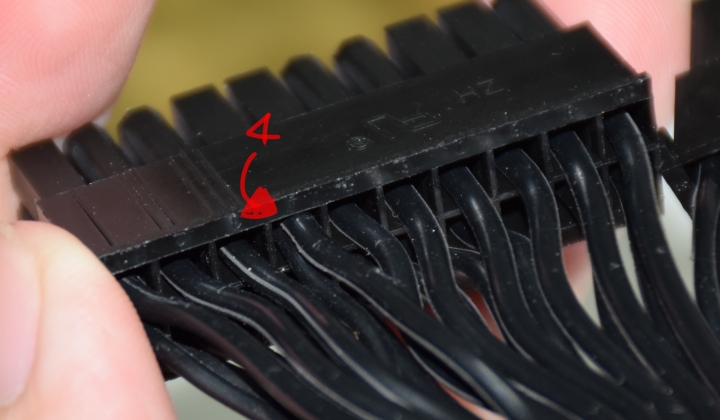

那兩條線的位置分別是

主機版	20+8PIN	←---------------------→	24PIN	PSU
	4	←---------------------→	20
	13	←---------------------→	23

補充一下那兩條是雙壓線

還有想請問一下這兩條線到底有沒有用阿

更新附上照片

ATX12V v2.4的腳位定義

2015-10-05 23:44 發佈

文章關鍵字 ATX12V v2.4 腳位定義

亞麻綠viva

亞麻綠viva
個人積分：2分
文章編號：57710380

2分

2樓

2015-10-06 7:55

4是5v
13是3.3v

Newman.Chen

Newman.Chen
個人積分：5249分
文章編號：57710676

5249分

3樓

2015-10-06 8:31

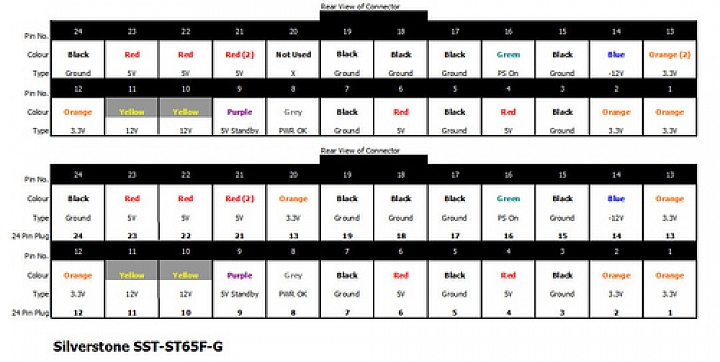

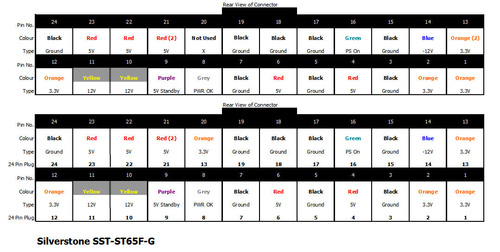

PSU Layout標準定義
黃是+12V
紅是+5V
橘是+3.3V 挖鼻孔

把握當下、愛要即時；勿以惡小而為之、勿以善小而不為。

Ichigoice

Ichigoice
個人積分：0分
文章編號：57710865

0分

樓主

2015-10-06 8:49

那個
我的意思是
4跟13這兩個孔位分別有兩條線
其中一條18awg的應該就是你說的
但是我想問的是多的另一條
是22awg的

啊還有
這組線材是沒有分顏色的
是全黑的排線
http://silverstonetek.com/product.php?pid=438&area=tw

NiNi3431

NiNi3431
個人積分：0分
文章編號：57711966

0分

5樓

2015-10-06 9:57

說真的這可能得詢問一下有這方面的高手了

黃色鬼屋

黃色鬼屋
個人積分：10分
文章編號：57712898

10分

6樓

2015-10-06 10:53

台灣總公司
銀欣科技股份有限公司
　235 新北市中和區建康路168號12樓
　+ 886-2-8228-1238　　　+ 886-2-8228-7123
　上班時間: 09:00 到 18:00(星期一 ~ 星期五)

或是線上留言
http://www.silverstonetek.com/contactus.php?area=tw

錯了還有人負責，問網友，power燒了要找誰?
