想用molex to sata 轉接線? 先焊上"保險絲"才能多一層保障。

sata 接頭數量不夠,想用molex to sata 轉接線,
又怕遇上起火事故? 該怎麼做?

可以在 "轉接線"先焊上"保險絲",但是保險絲的規格要會選,
融斷電流選低了,會經常燒斷,增加自己的麻煩,還可能因斷電而損壞硬碟;
選太高了,火都燒給你看了,保險絲卻還不斷。

※ 將保險絲焊在轉接線上,可以不破壞psu的保固。

保險絲的融斷速度有快慢之分,要選『速融型(F)』的,能買到融得更快的『FF』則更好。


==== 以下融斷電流挑選的基準,是設定在HDD/ODD上,但也適用SSD =====
想用molex to sata 轉接線?  先焊上"保險絲"才能多一層保障。

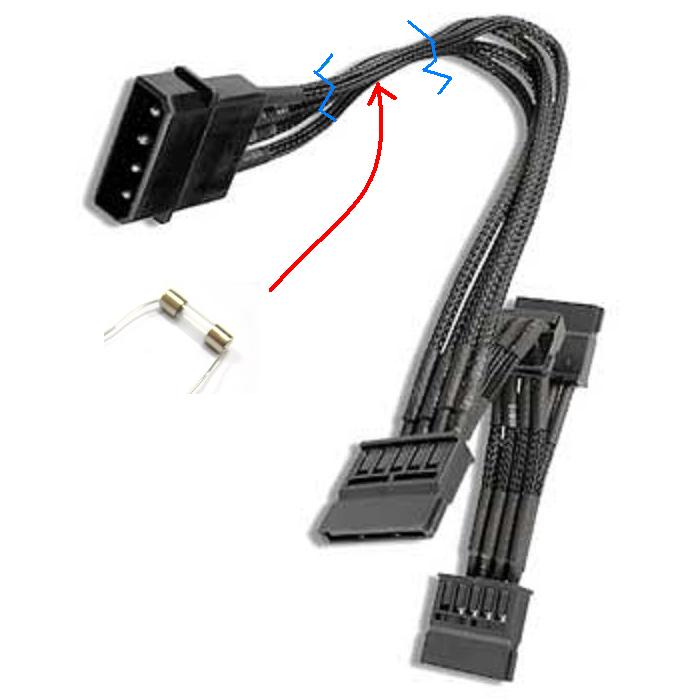

像這種『並聯型』的轉接線,選5A的焊上。
(並聯型的能採用較低的融斷電流,故保護性比較好。)

焊接位置:
12V : 黃線
5V : 紅線
(黑線可以不用)

====  ====   =====
想用molex to sata 轉接線?  先焊上"保險絲"才能多一層保障。
像這種『串聯型』的,因為是1對4, 可以選12A的焊上;
但如果只確定接3個,可以降至8~10A,這個範圍要應付3顆HDD的開機電流應該是沒有問題,
若還是經常融斷,建議換成並聯型的轉接線材,提高電流耐受度只會降低安全性。
(串聯型的保護性比並聯型的差。)

※ 去電子材料行買保險絲,一顆約5元。

===============
雖然燒熔處集中在12V與 GROUND 之間,但其它電壓也可能發生。

國外的molex to sata cable燒融事件 :
( 罕見地發生在5v。)
http://urbanoia.net/2012/01/05/burnt-sata-power-connectorcable/

※ SSD有分使用 5V、3.3V 兩種,但不能說 12V 與 GROUND之間不會出事,因為只要一短路就照樣通電產生高溫。

※ SSD沒有馬達,沒有啟動電流的問題,運作電流也很低,
若想獨立一條給SSD用,保險絲的融斷電流可以選更低的。



2015-09-23 11:47 發佈
在這邊跟各位溝通幾個觀念:
[1]起火時的電流是多大? 持續時間是多久? 這些都不知道。
唯一大概能確定的是意外發生時,啟動不了設定在25A的OCP。
所以判定在25A以下。
就算以25A去估算,要想升溫至起火,時間想必要數秒鐘。


[2]與其等PSU廠商推出針對這類事件的多路12V產品,不如自己改裝還比較有效率。
而且就算推出了,也只能針對12V部分做防範,5V、 3.3V的部分有可能設成多路嗎?


[3]花俏的線材在我眼中都是必須扣分的,
例如: 每根電線都額外包網皮、所有電壓線通通用同一種顏色.......。
原因很簡單,這些強調美觀的項目不會增加保護效果,
只會增加你在判定電壓時的困擾,也浪費你的時間,
所以我是不會去選這類產品。

[4]使用PSU 原生/原廠 線材,似乎還沒發現問題,原因不明。
若不想破壞保固可以不用改裝。
power廠都壓接型,用18AWG線徑下去壓接,保證是沒問題, 現在便宜的是偷料線,塑膠皮外觀跟18AWG線一樣,一剝開線皮確是細銅線,跟本不足18AWG,一條轉接線賣30元,工錢都不夠了,更何況還要用足料給你,所以我都自己壓接做轉接線,用了5年了也都沒問題
eanck wrote:
sata 接頭數量...(恕刪)


eanck大
請教一下是不是任何電源供應器
只要有用轉接線連接硬碟就可用你這個方法來盡可能避免掉火燒危機

保險絲部分買5A規格速融型 連接轉接線上的12V與5V電線就可以是吧
怕買錯保險絲規格因對這不太了解

因有用轉接線接硬碟的電腦想說來加裝一下
怕哪一天自燃現象發生那就危險了
謝謝
akai1976 wrote:
請教一下是不是任何電源供應器
只要有用轉接線連接硬碟就可用你這個方法來盡可能避免掉火燒危機



akai1976 wrote:
保險絲部分買5A規格速融型 連接轉接線上的12V與5V電線就可以是吧
怕買錯保險絲規格因對這不太了解

是。
要選5A的,要先確定你的轉接線的配線方式是並聯式的;
串聯式的焊5A上去,會一天到晚燒斷吧。


耐電壓的幅度選 +30%以上的即可,
例 :
12v > 16v
5v > 7v
這個範圍也差不多是psu裡的ovp啟動的電壓。

你要選耐壓100v的也行,反正重點在電流,不是電壓。

eanck wrote:
是是。要選5A的,...(恕刪)

小弟提問一下,原廠線材多半採用18AWG也就是7A線材,
那在+12V跟+5V那端接上7A保險絲是否足夠呢?
我的電源供應器輸出是分兩路12V跟5V,
這兩路12V跟5V能否串接7A保險絲呢?
電供12V1>>7A保險絲>>分接4條線給4顆硬碟,
電供12V2>>7A保險絲>>分接4條線給4顆硬碟,
電供5V1>>7A保險絲>>分接4條線給4顆硬碟,
電供5V2>>7A保險絲>>分接4條線給4顆硬碟,
能這樣接看看嗎?
xup6bjo45j4 wrote:
小弟提問一下,原廠線材多半採用18AWG也就是7A線材,
那在+12V跟+5V那端接上7A保險絲是否足夠呢?

你的觀念少了一點,
7A指的長時間使用下(如:24h) 18AWG能耐受的值,
如果只是0.01秒,100A都可以。

而升溫至燃點的時間可能只需 幾秒鐘~幾分鐘,了解這一點後,對你選保險絲應該有幫助吧?

xup6bjo45j4 wrote:
我的電源供應器輸出是分兩路12V跟5V,
這兩路12V跟5V能否串接7A保險絲呢?
電供12V1>>7A保險絲>>分接4條線給4顆硬碟,
電供12V2>>7A保險絲>>分接4條線給4顆硬碟,
電供5V1>>7A保險絲>>分接4條線給4顆硬碟,
電供5V2>>7A保險絲>>分接4條線給4顆硬碟,
能這樣接看看嗎?


轉接線的配線方式是並聯式的? 還是串聯式的?
你必須先搞清楚這一點。


你是要焊在轉接線上? 還是PSU的原生線材上?
eanck wrote:
你的觀念少了一點,7A...(恕刪)

硬碟SATA電源線都是自己DIY接並聯,
發生串連燒機問題比較多,尤其是最近
燒機的問題,也感謝您的回覆^^

會採用並連是參考電供有模組化設計,
有點像電源排插一樣的原理,但也有個
無熔絲總開關,也希望這些大廠能審慎
了解最近燒機問題而更改設計
xup6bjo45j4 wrote:
硬碟SATA電源線都是自己DIY接並聯,
串連問題比較多,尤其是最近燒機的問題,


你是要4顆 HDD 共用1個 7A保險絲唷?
若是,則太低。

我覺得 7A給2顆 HDD 用差不多,
不過你可以先照你的意思試試看,有多一點數據總是好的,
頂多斷個電,壞個軌而已。
eanck wrote:
你是要4顆 HDD...(恕刪)

感謝您的回覆,剛剛稍微看了一下希捷3TB的功耗,
5V 0.75A 12V 0.75A,大概每顆硬碟保險絲要裝
多少才夠用呢?
INTEL 530 120G 功耗: 5V 1A
小弟不才請教一下^^
