飛瑞A-500小改裝

上個星期。阿爸給我一台別人不要的UPS。

心想UPS是三小。上網姑勾一下。才知道是不斷電系統啊。



可是我又用不到。而且電力用我的小筆電。EPC 1105PX 測試。只有26.56分。

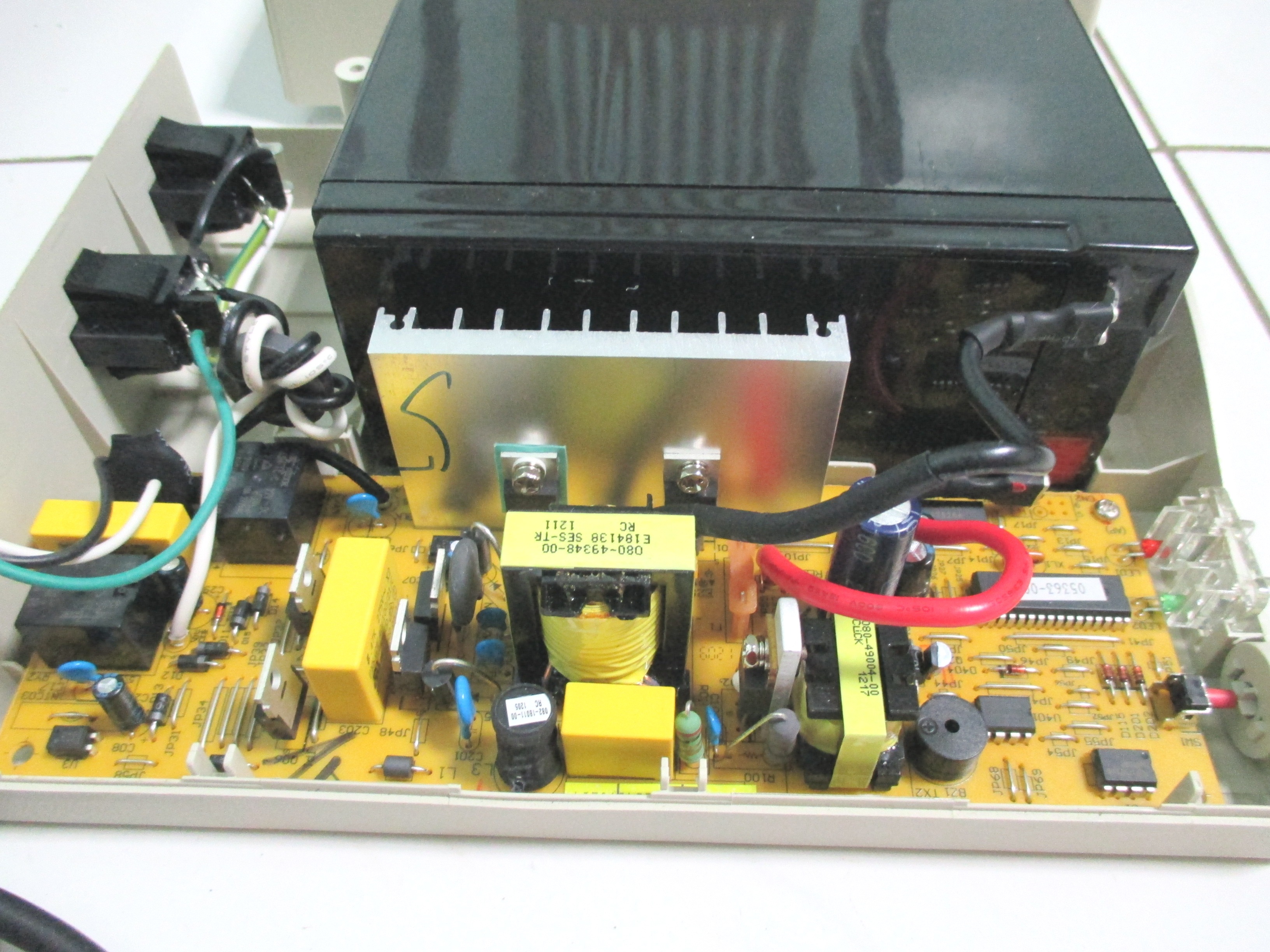

上網查一查資料後。開始想要怎麼廢物再利用他。先拆開再說吧。

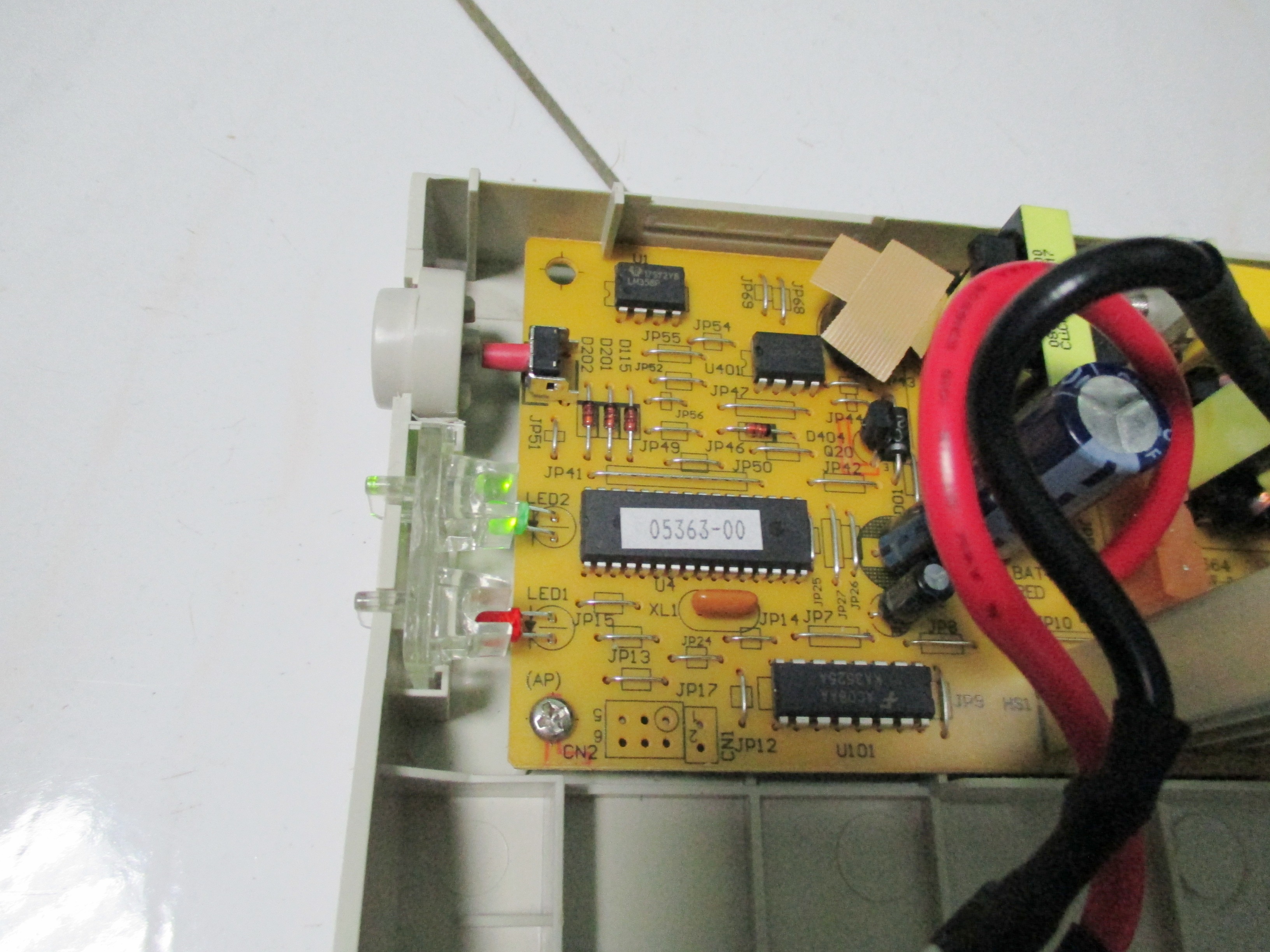

跟網路上的照片一樣耶。我要的是他的12V電瓶。

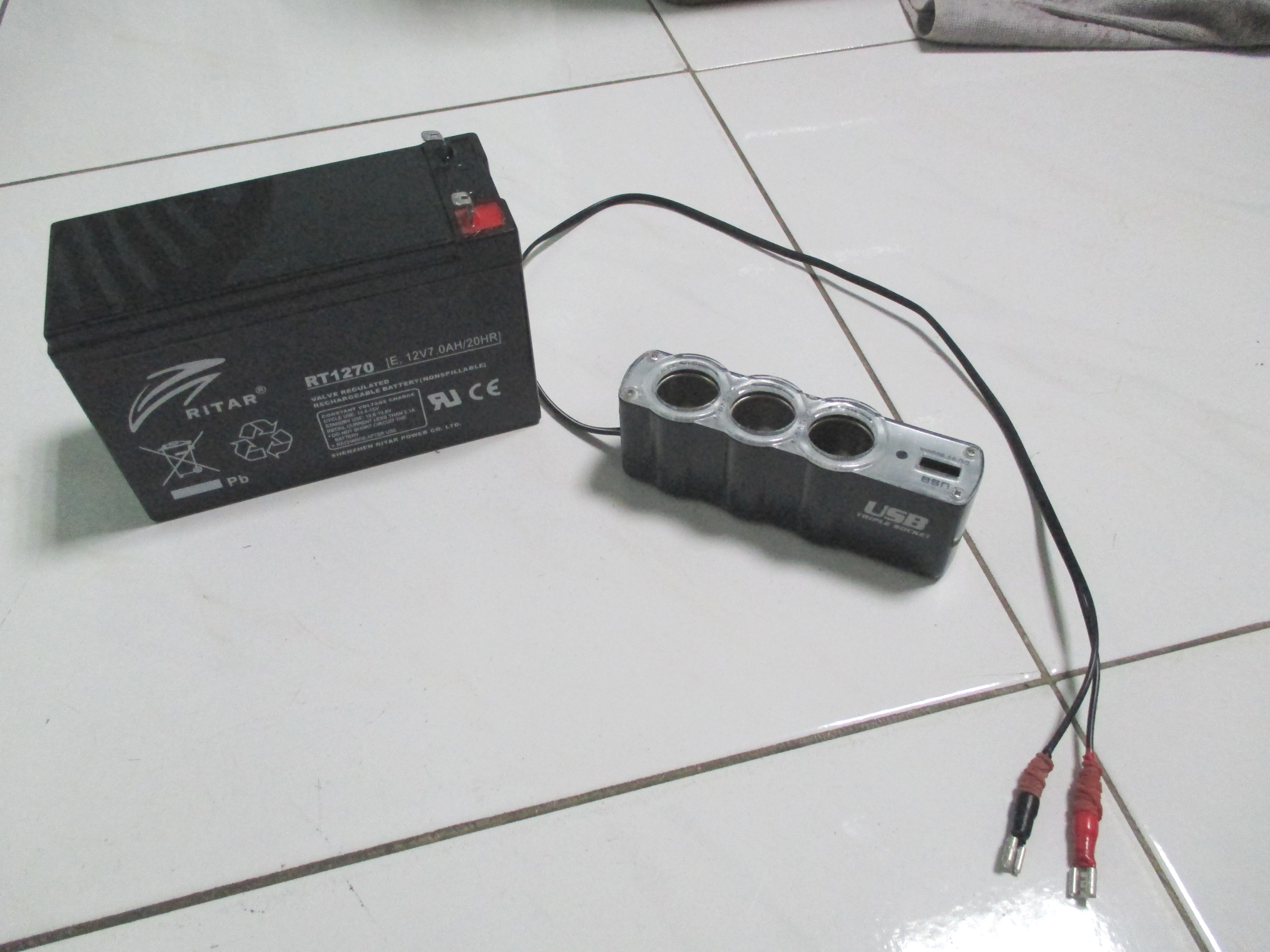

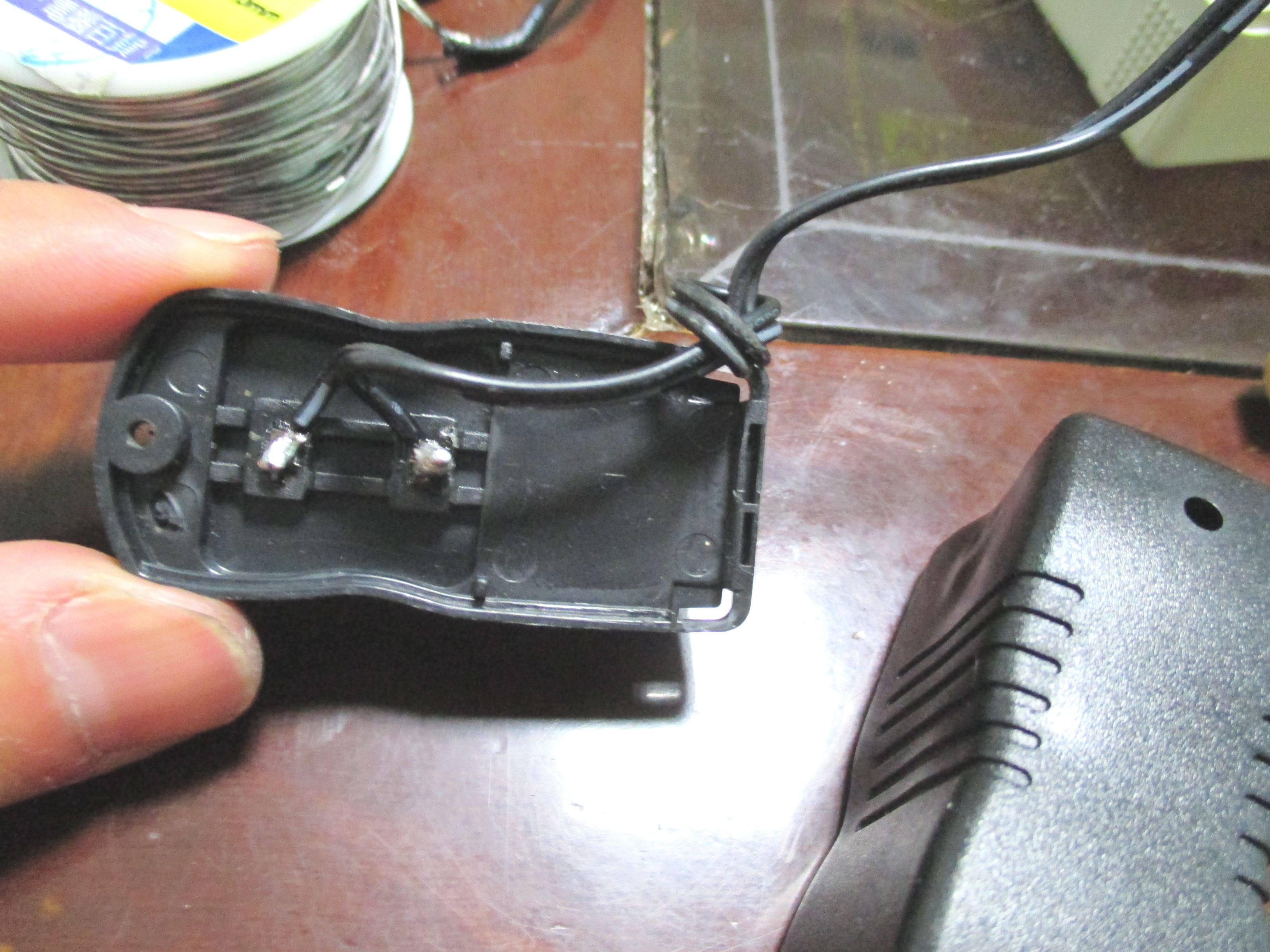

先把別人打掉的。3孔12V點煙器。大頭剪掉改插頭。

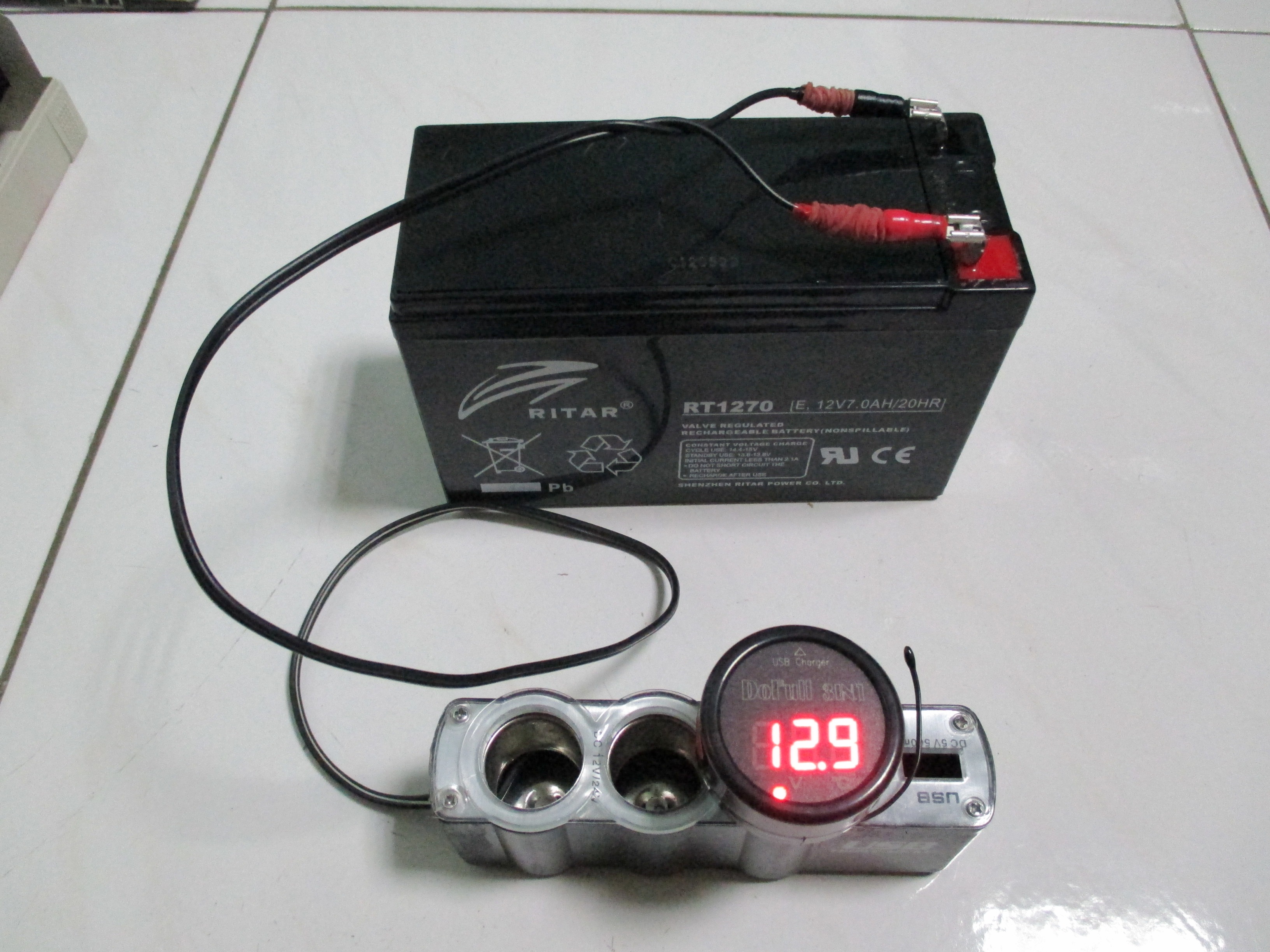

網路上的高手說。電只能用到10.5V吧。所以買顆電壓表來提醒自己。

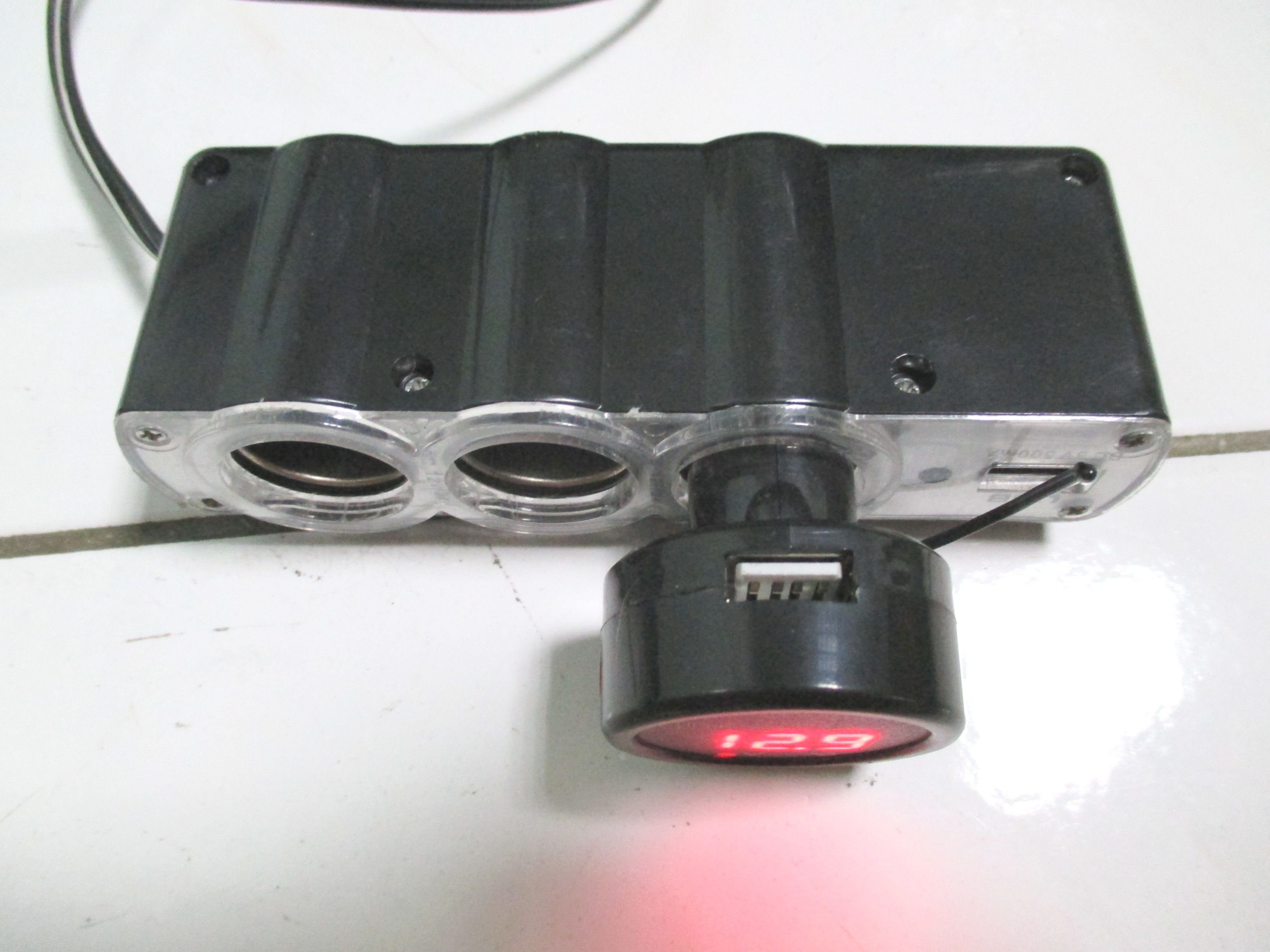

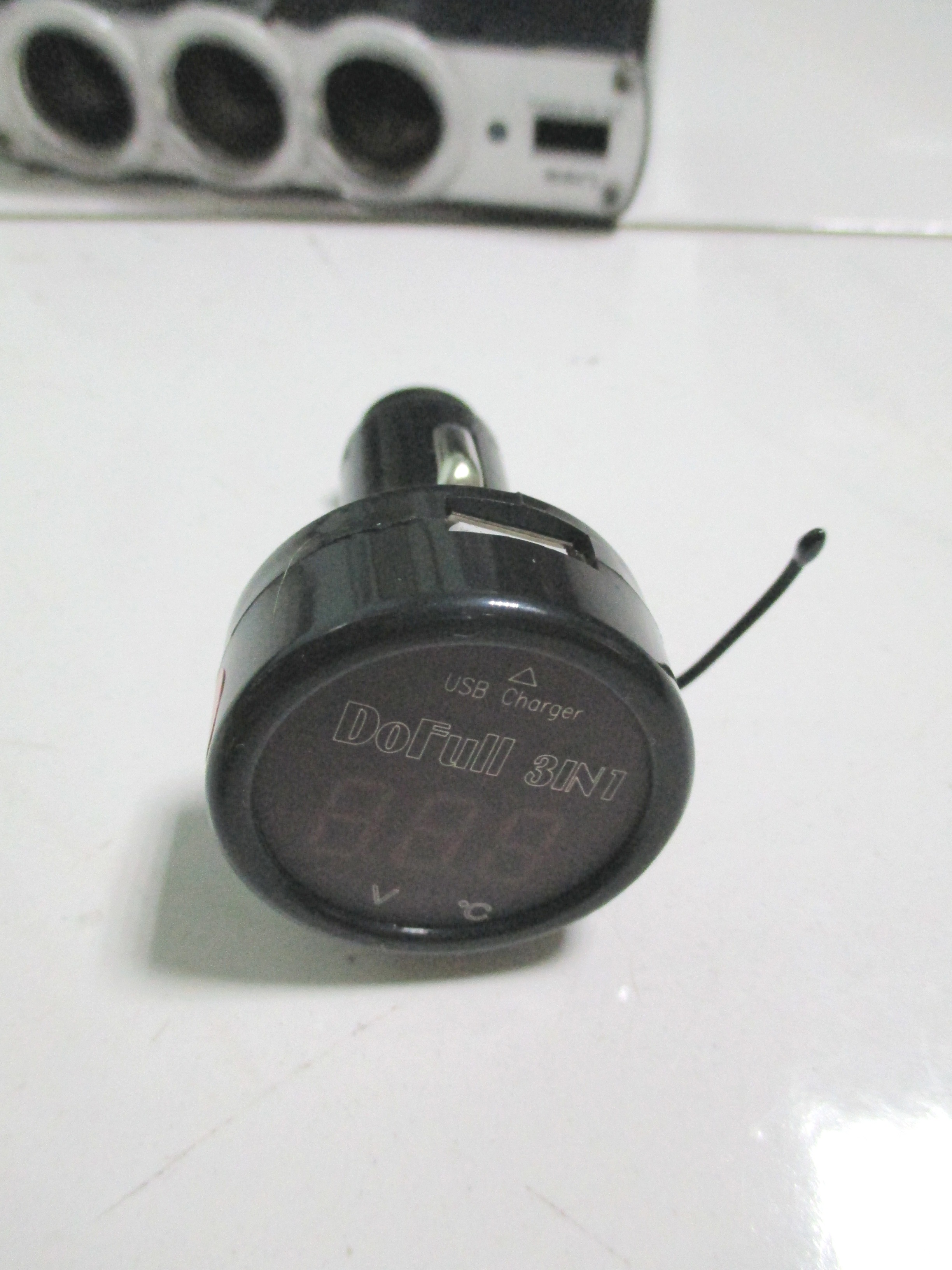

這顆電壓表。還有付USB耶。真開心。



這顆算是三合一的。能測電壓。USB。還有溫度。只要350扣。

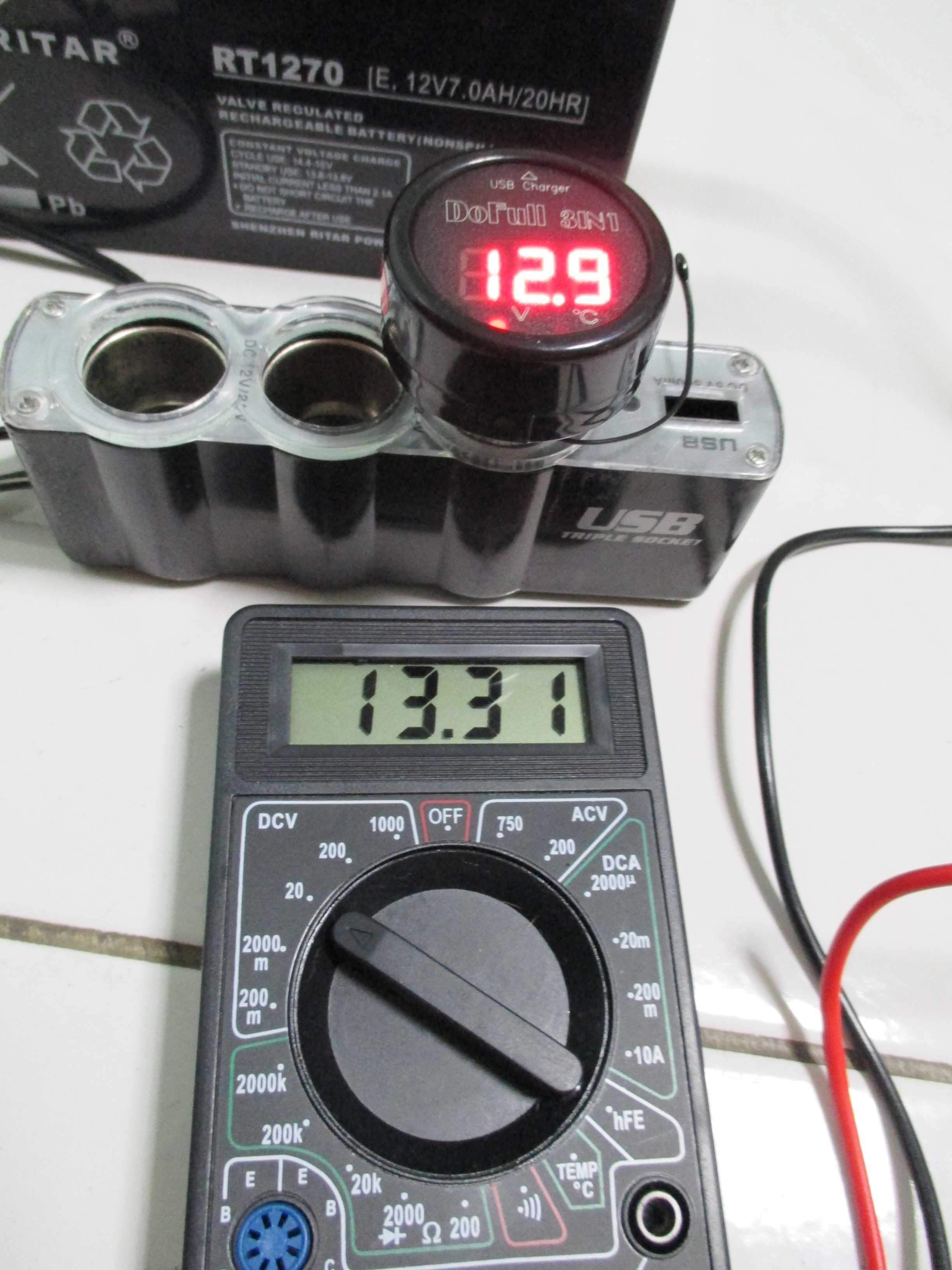

便宜果然沒好貨。電壓差那麼多。哈哈。加減看吧。

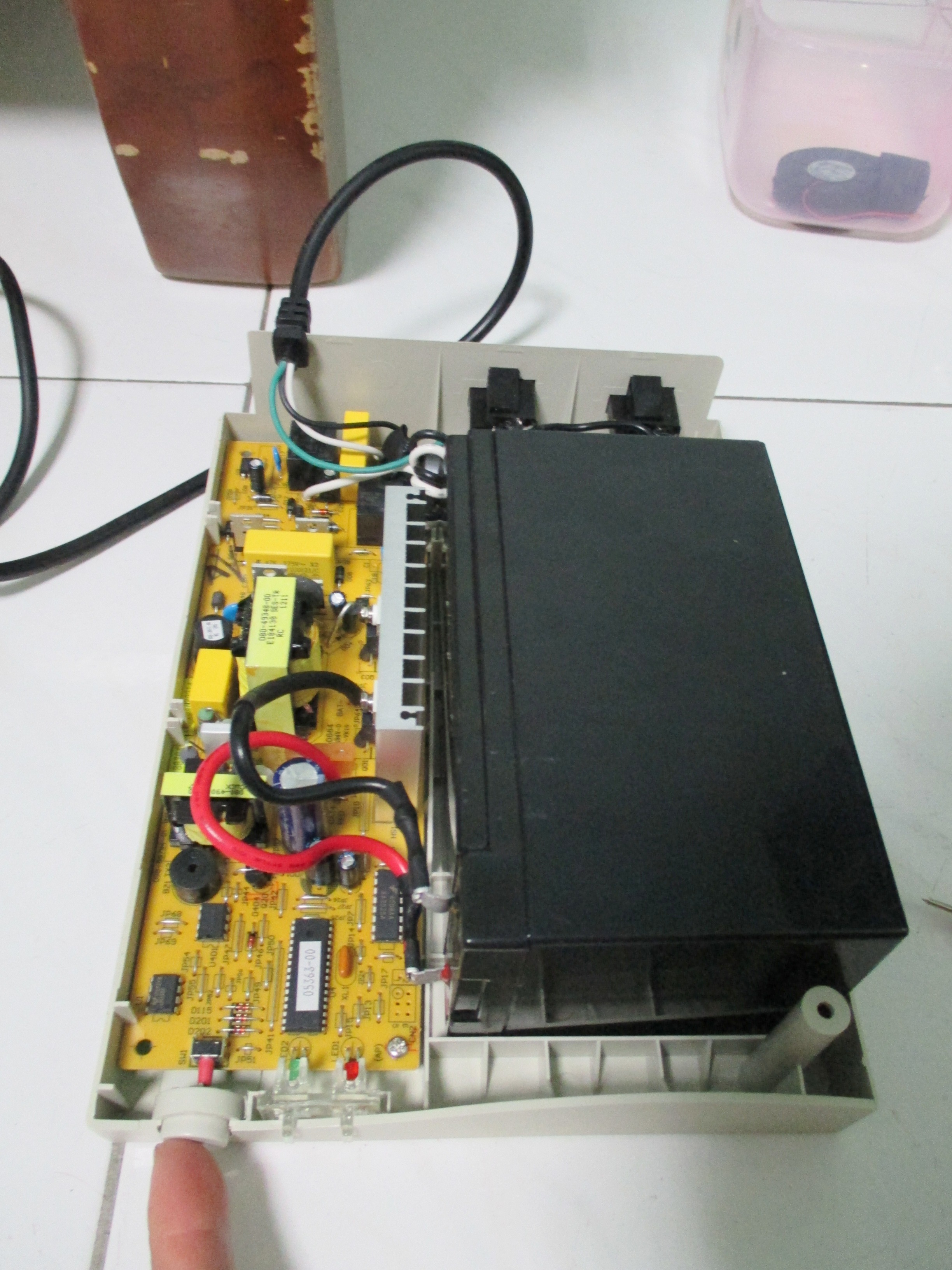

裝回去測試一下電壓吧。

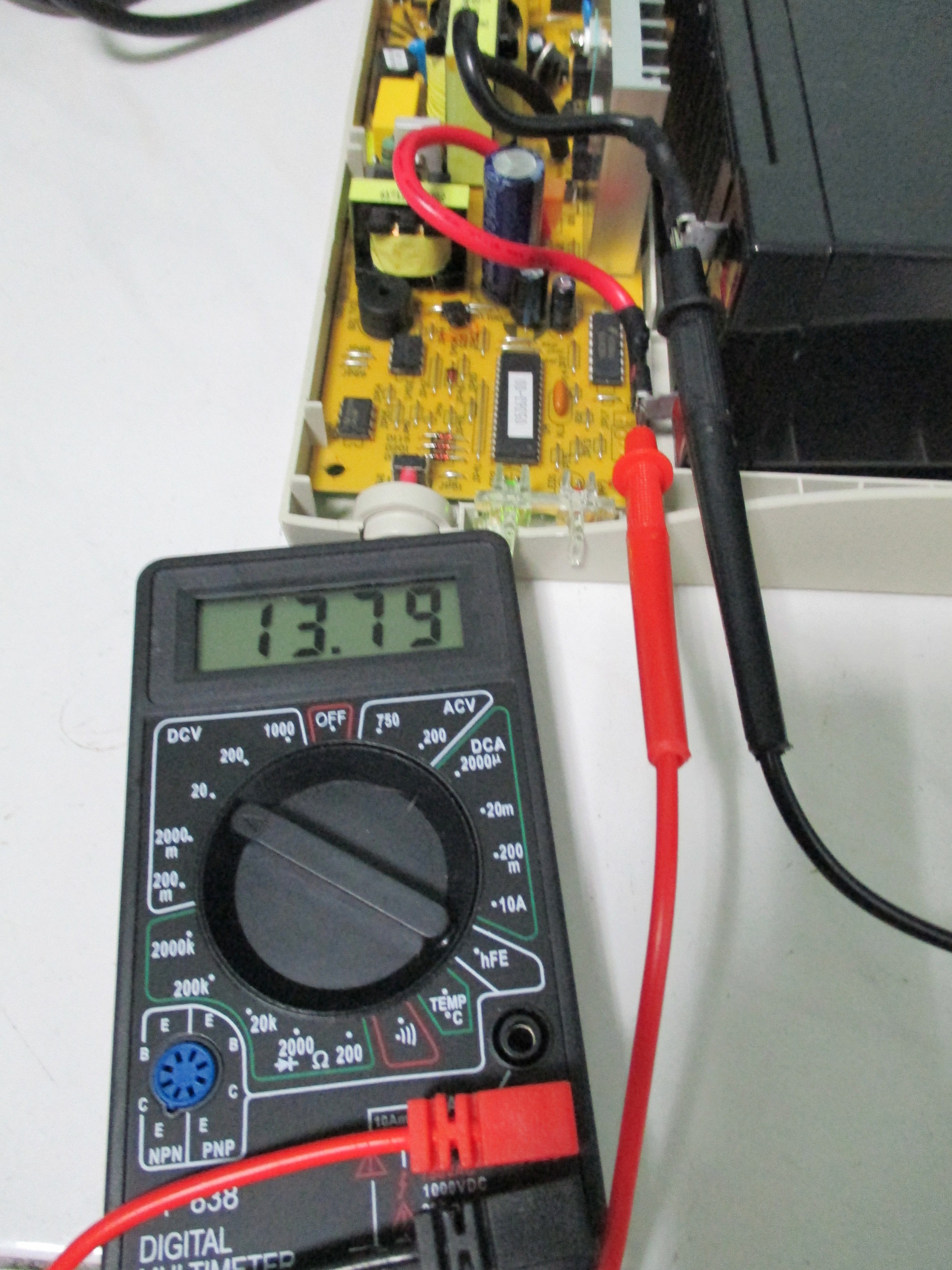

開機充電中。電壓是13.79v。表示這顆UPS沒壞掉。只是別人不要丟出來的。



喂。你好吵呦。開個機。左右鄰居都知道。

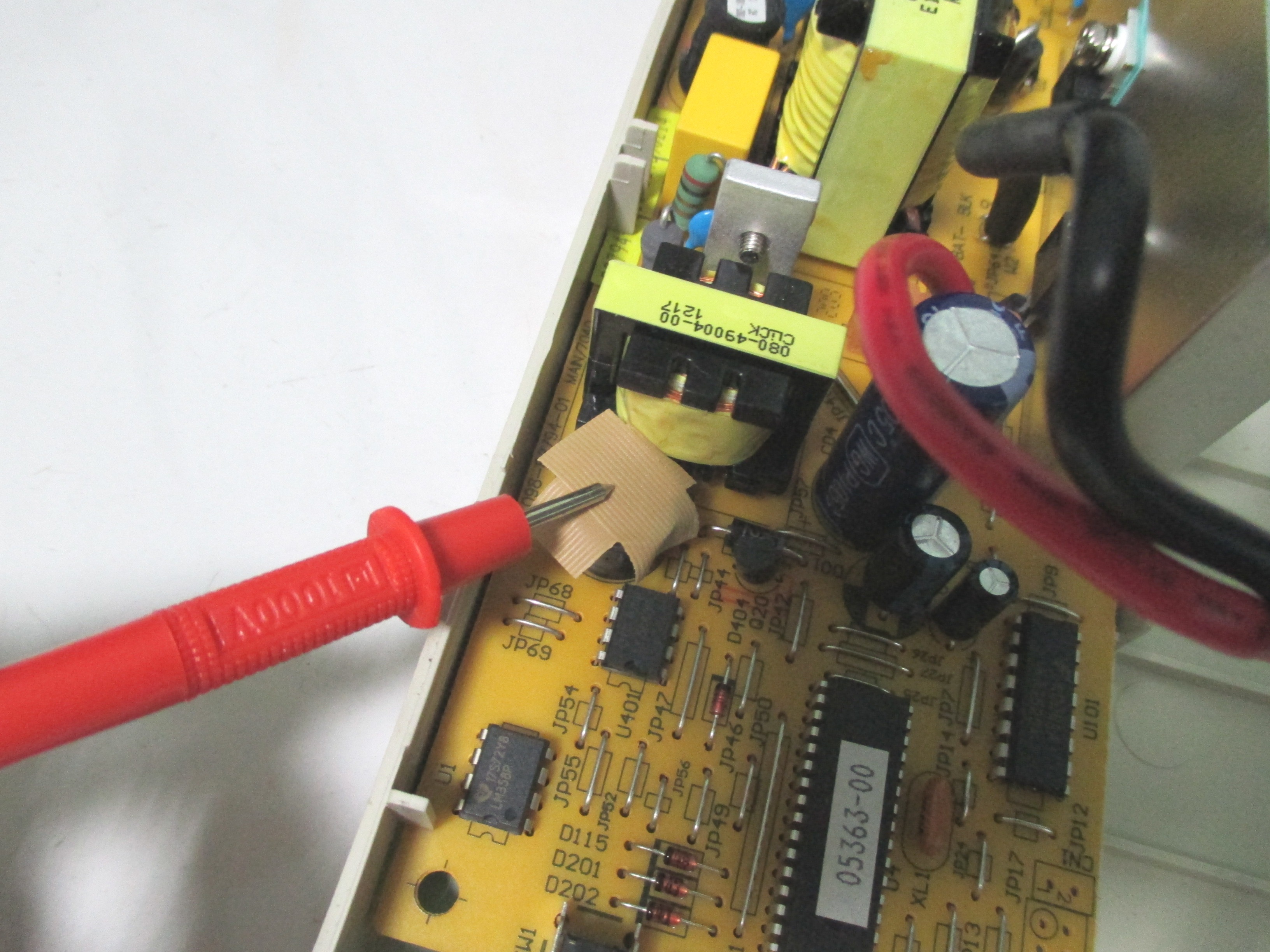

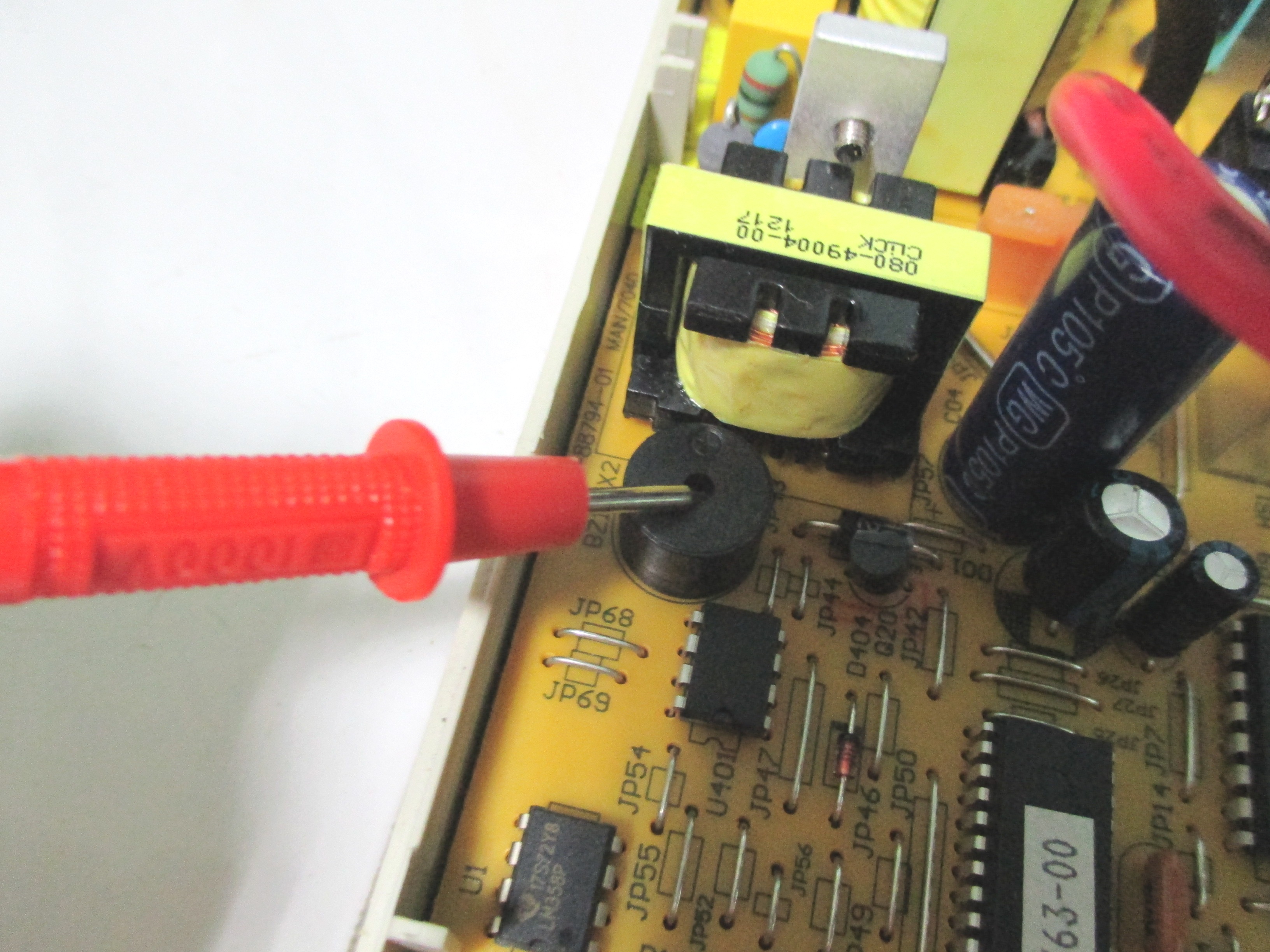

封掉又不行。飛瑞故障是靠蜂鳴器提示的。只好用貼布把你封小聲一點。

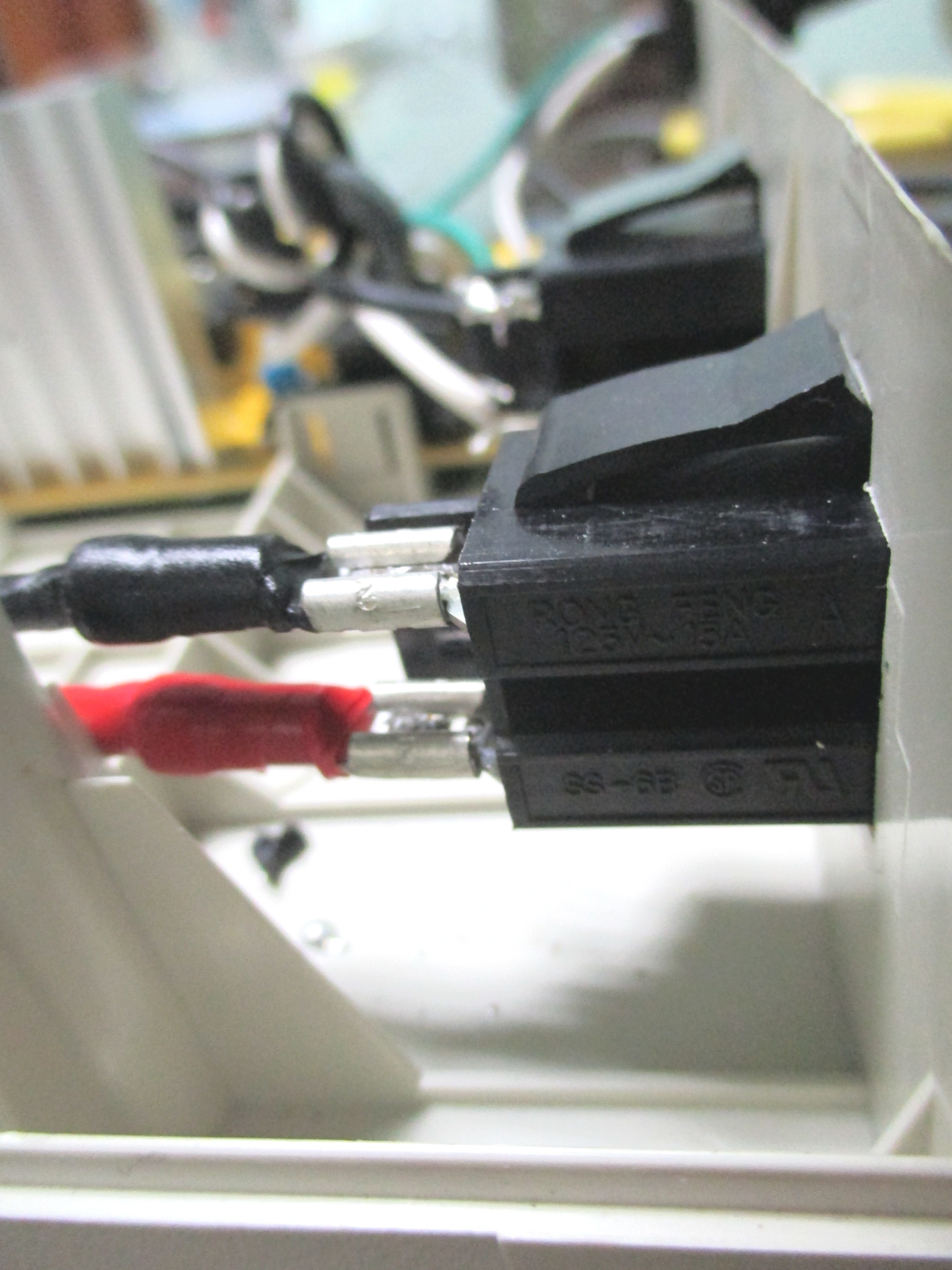

斷電只有26分鐘的時間。還用二個插頭作什麼。

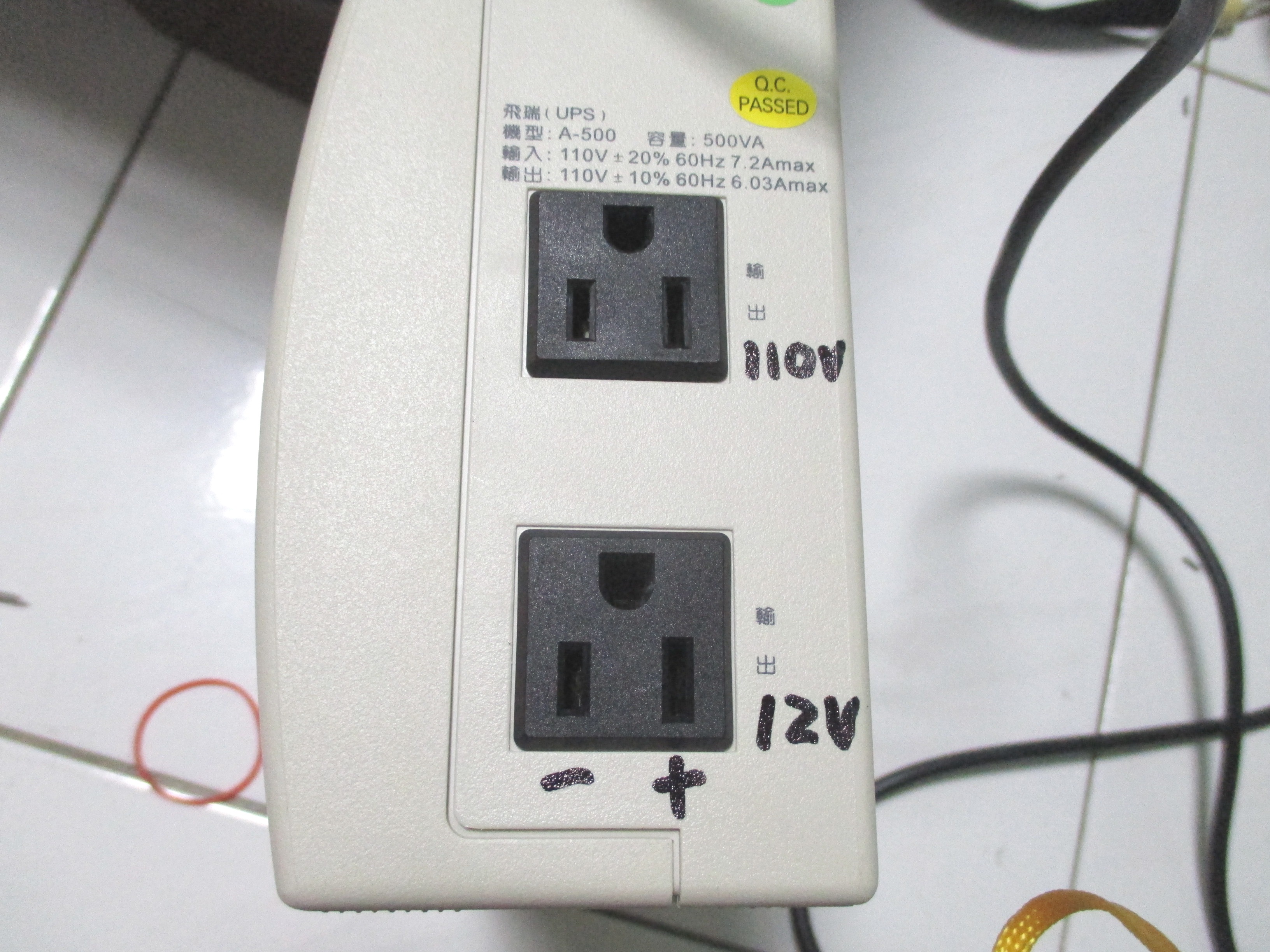

封掉一個。作什麼呢?110V改12V。 ???????????????????????

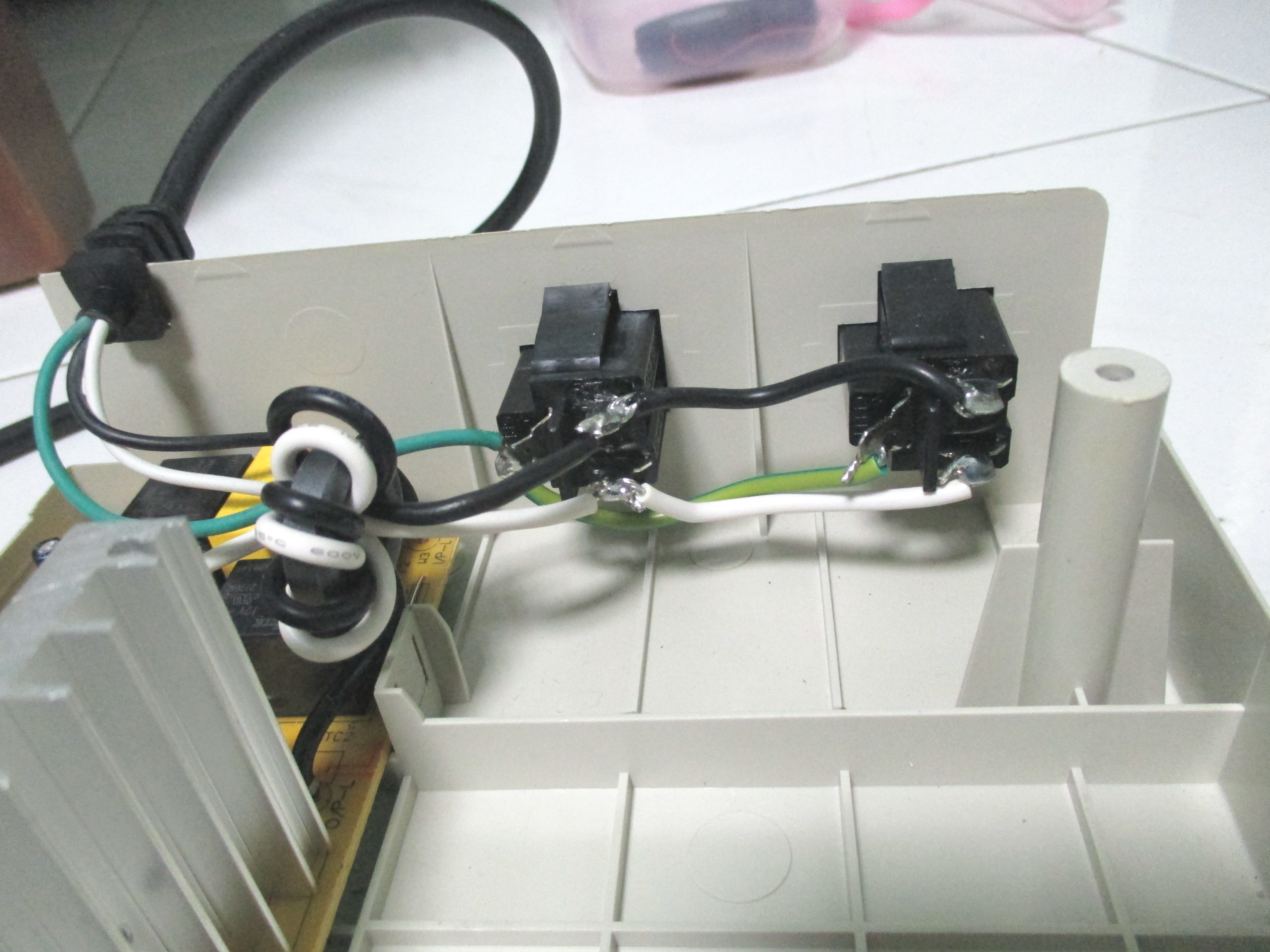

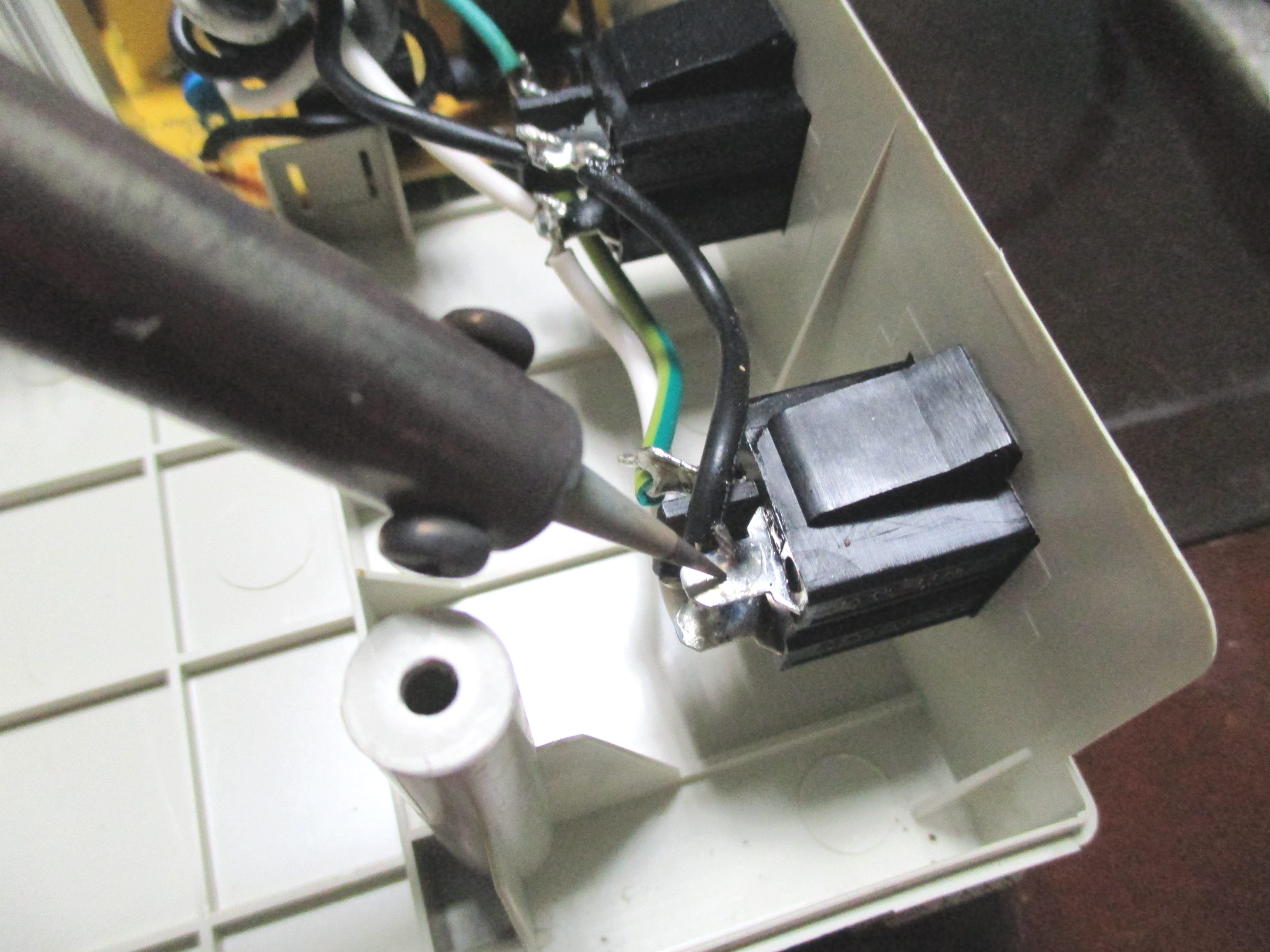

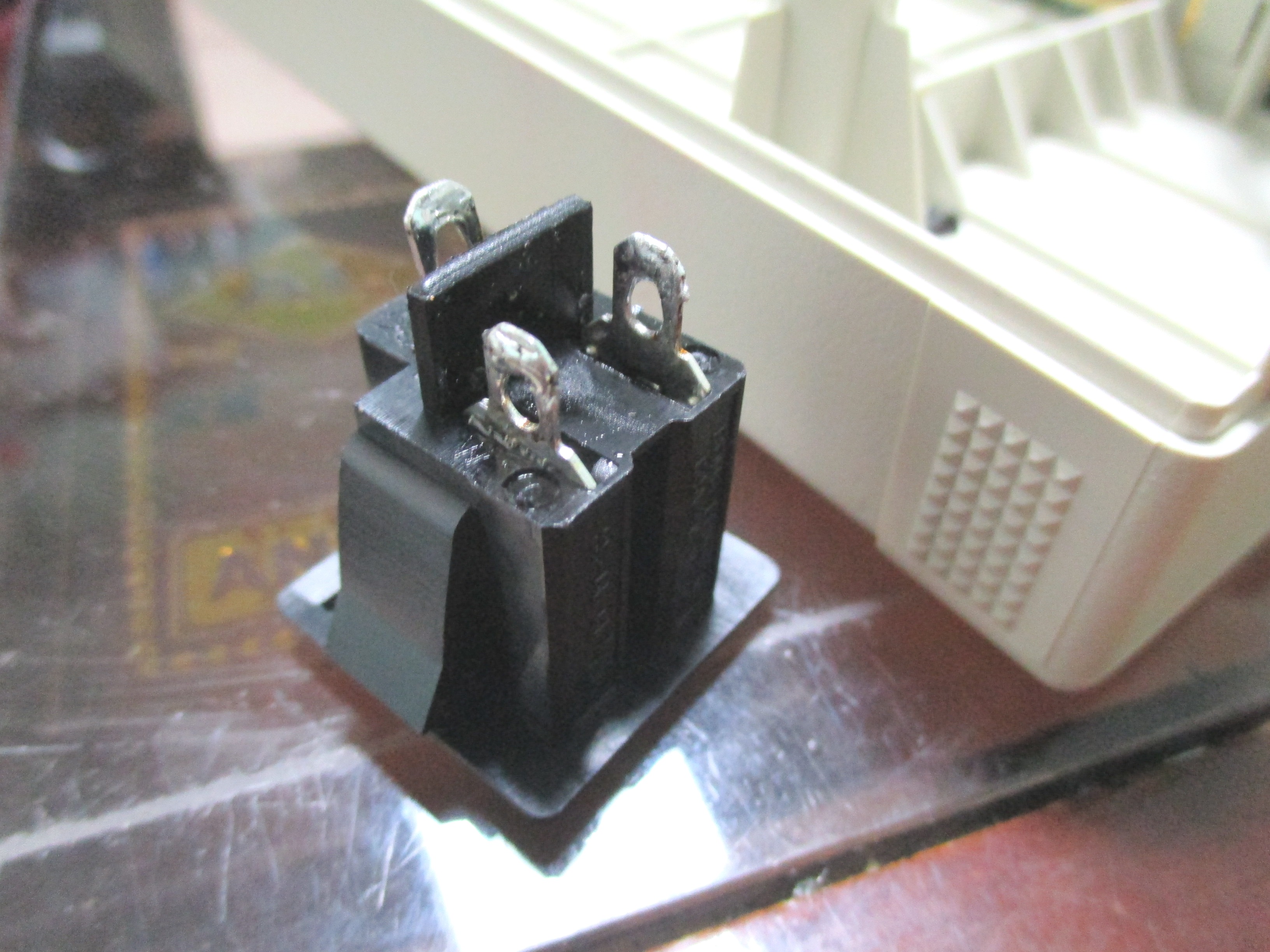

把第二顆插頭清理乾淨。

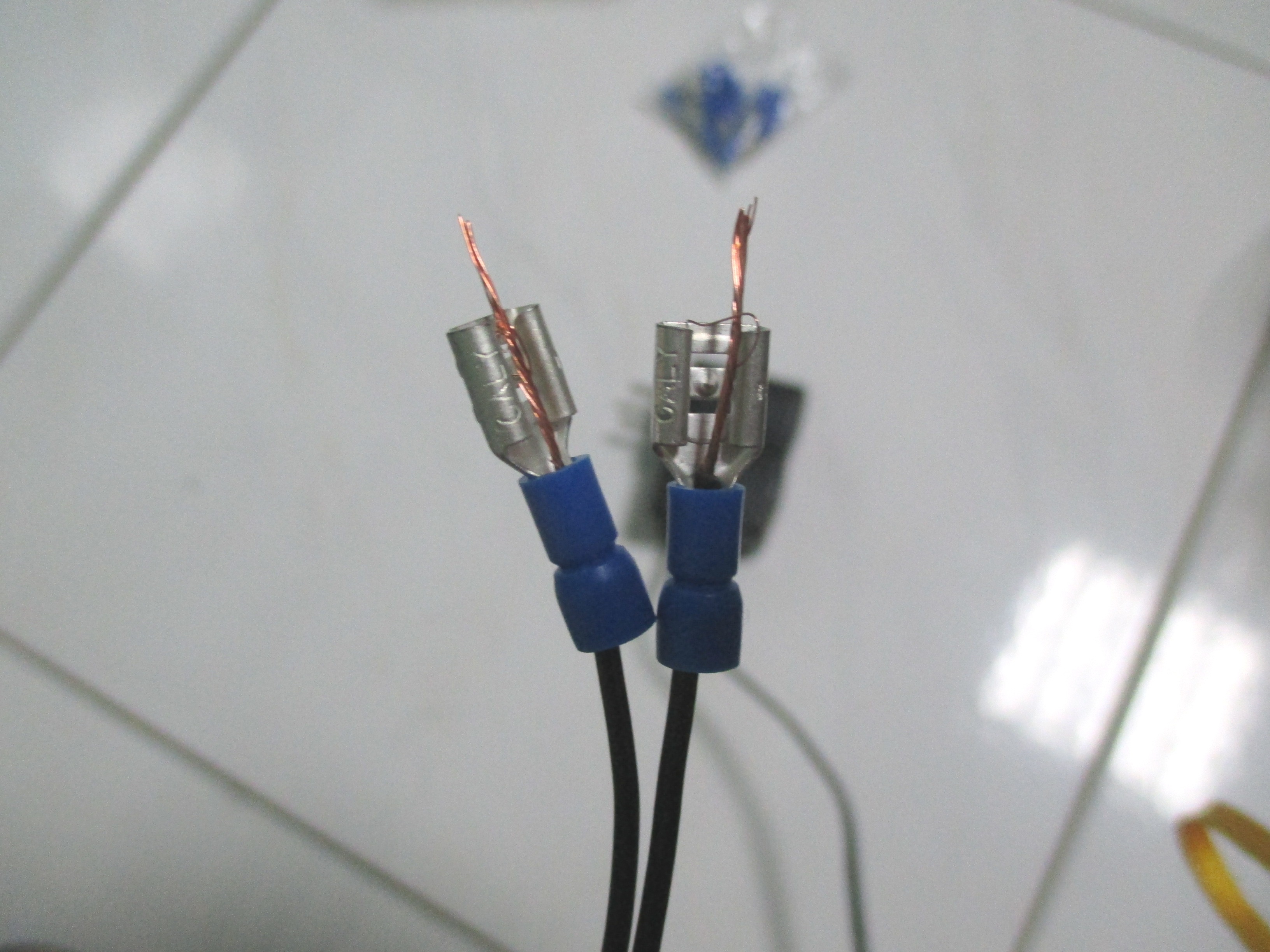

公母。各二條。當延長線。

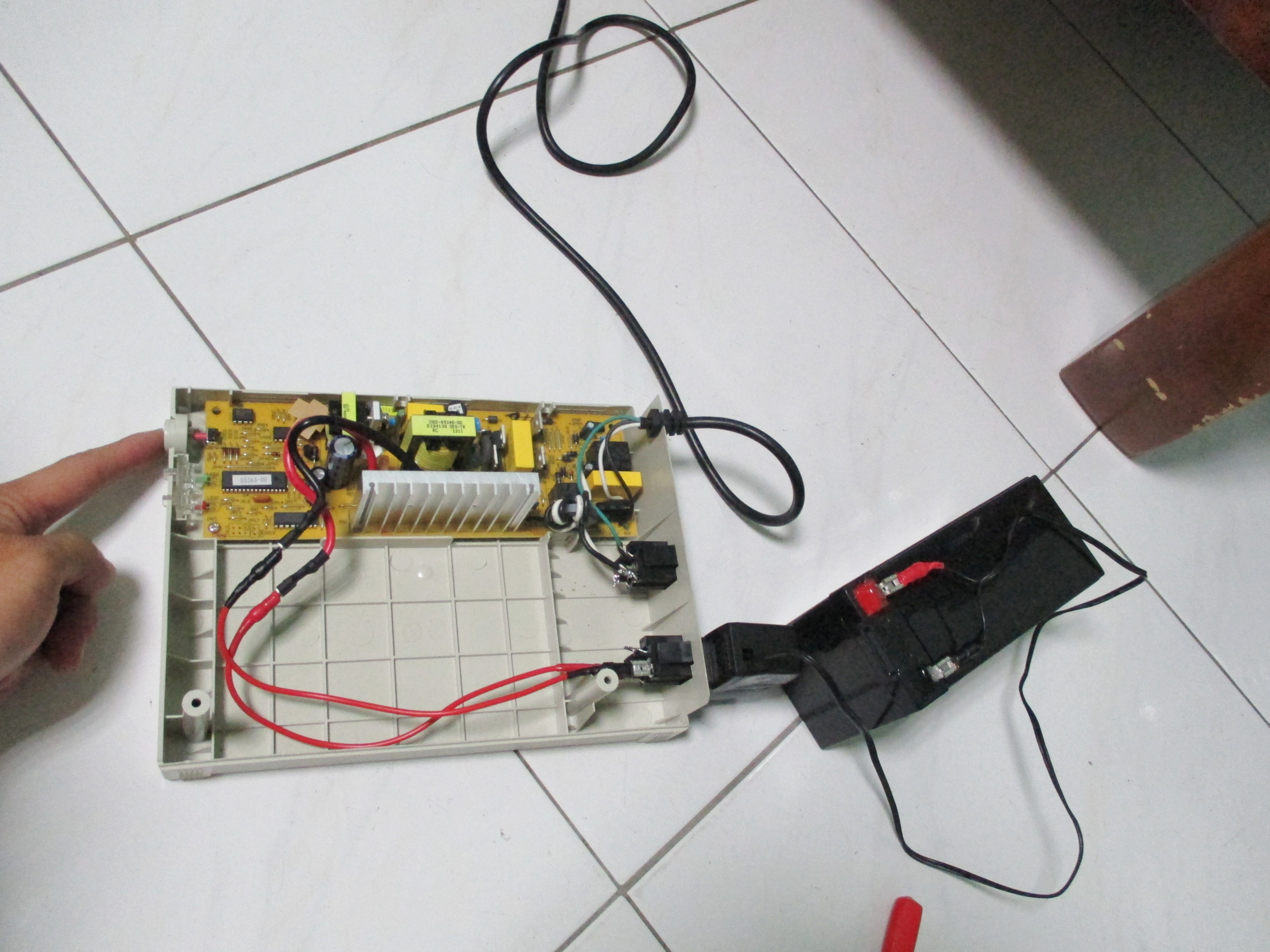

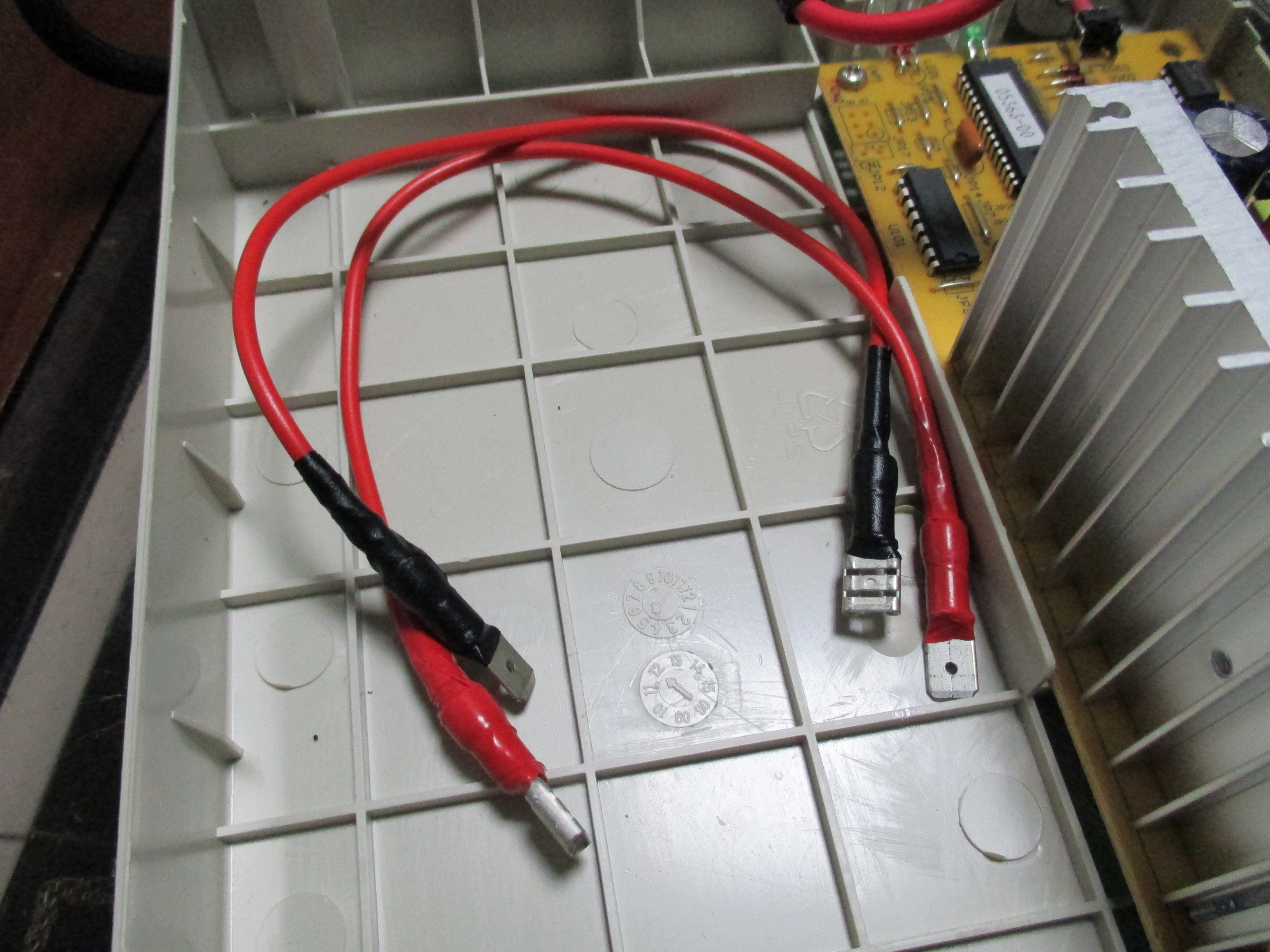

UPS電池線好短。只好把他接出來。

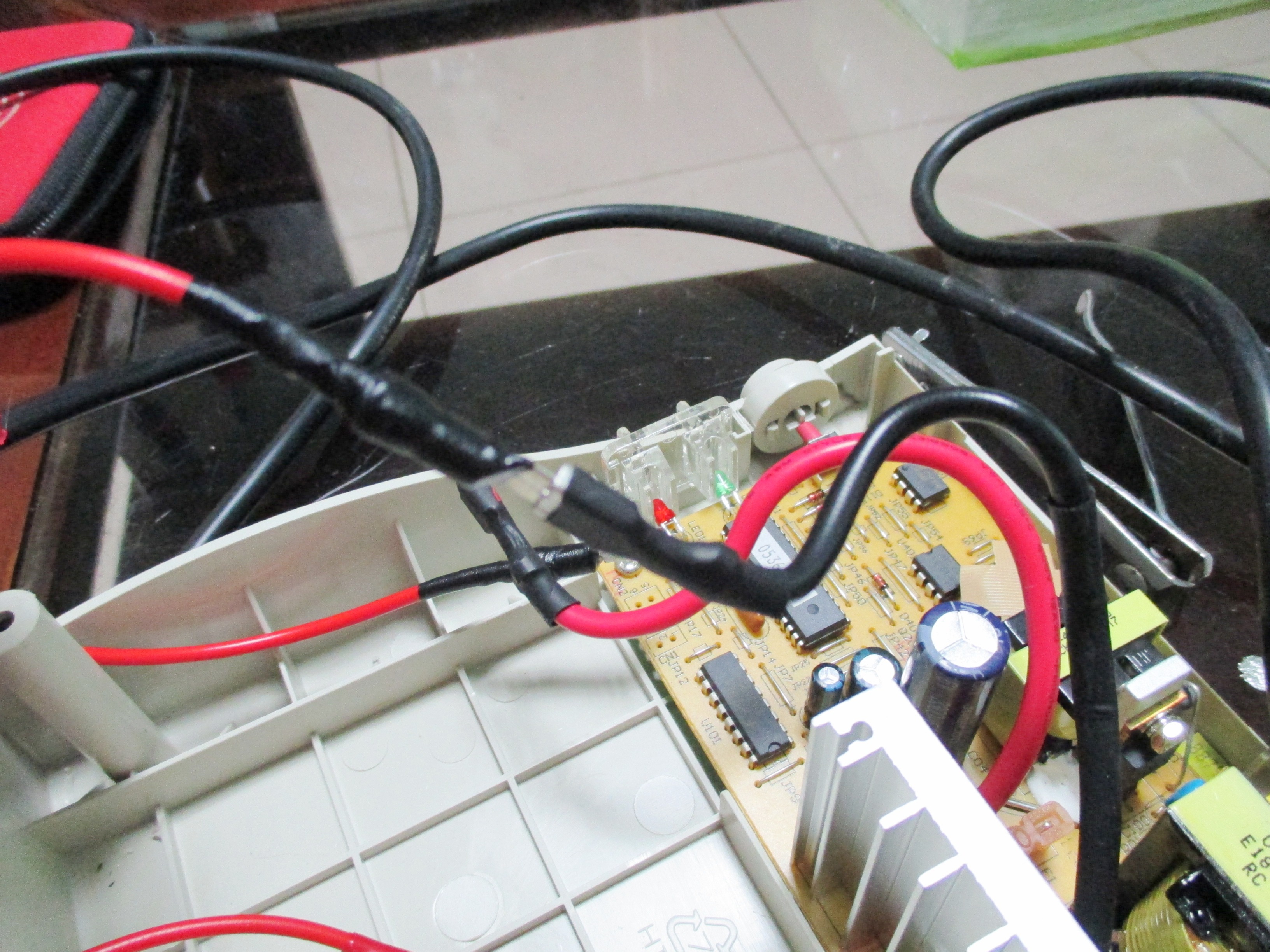

把剛剛清理好的第二顆插頭。接到UPS電池的線。

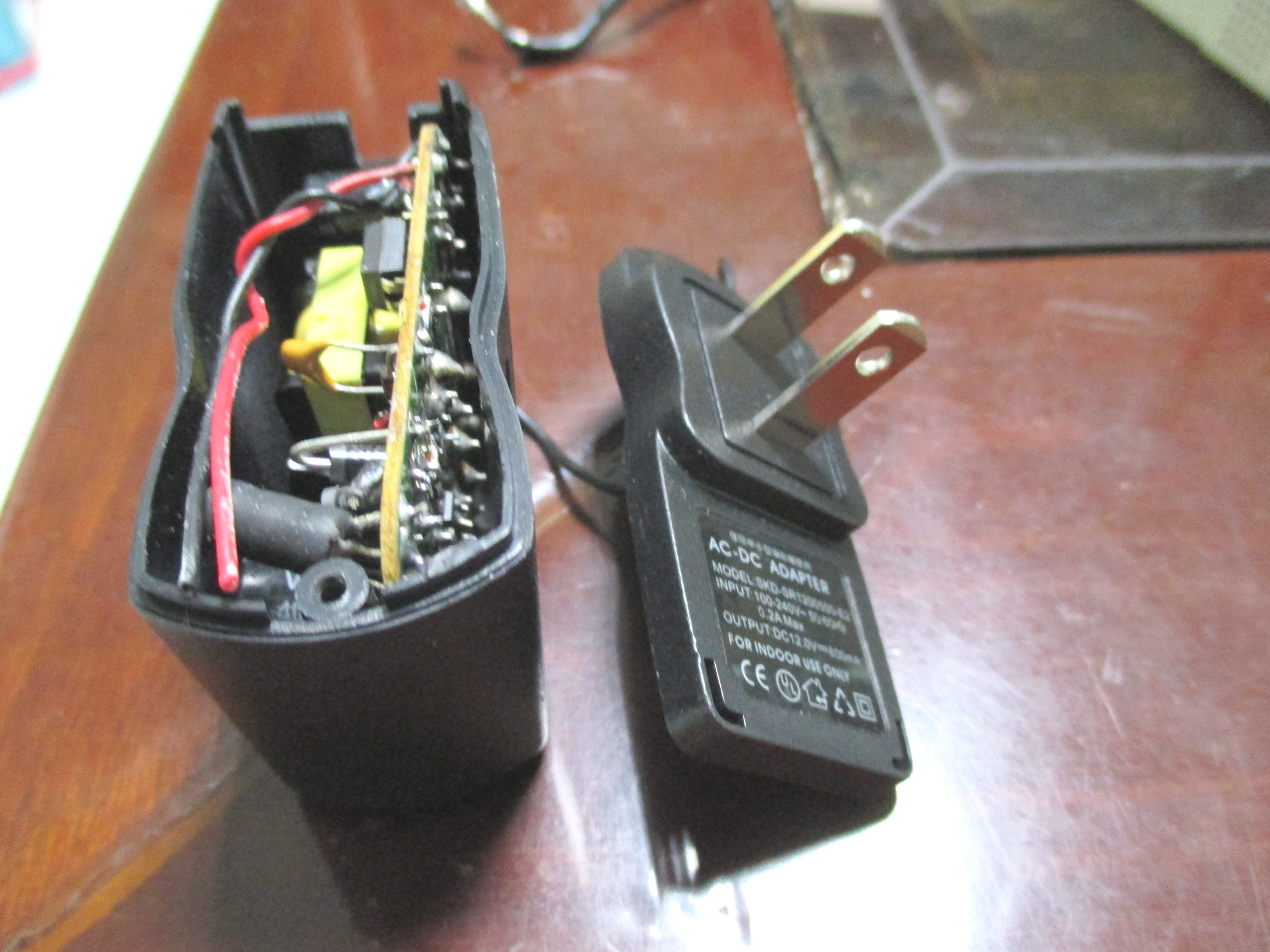

又是別人不要的插座。拆開他。

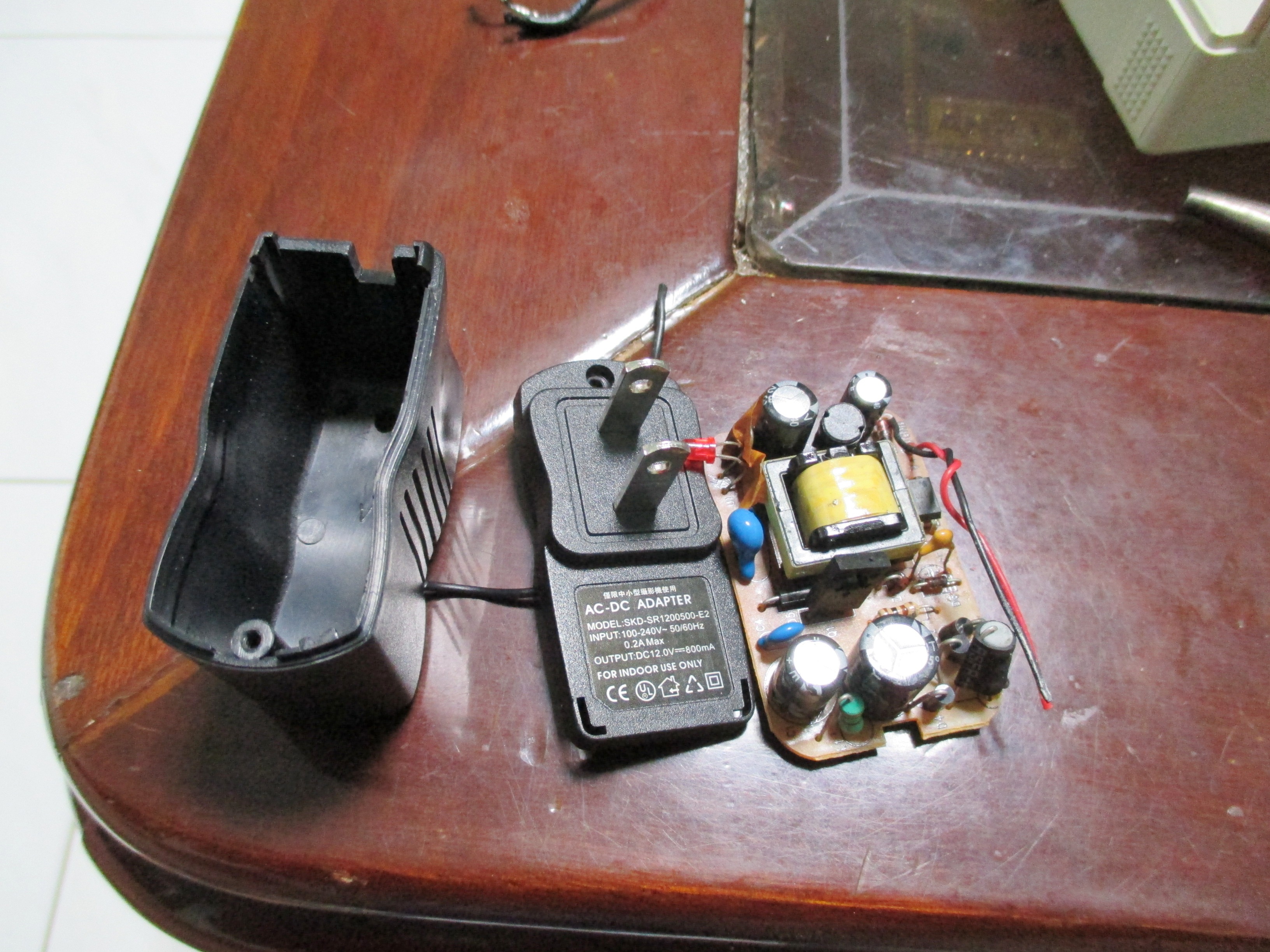

把插頭的腹內清一清。



我只要這二個接點。黑白為正。全黑為負。



接上母頭。



一樣紅為正。黑為負。



把所有外露的公母頭。用貼布貼好了。準備好減火器。



準備開機。



疑。有亮耶。沒爆炸。

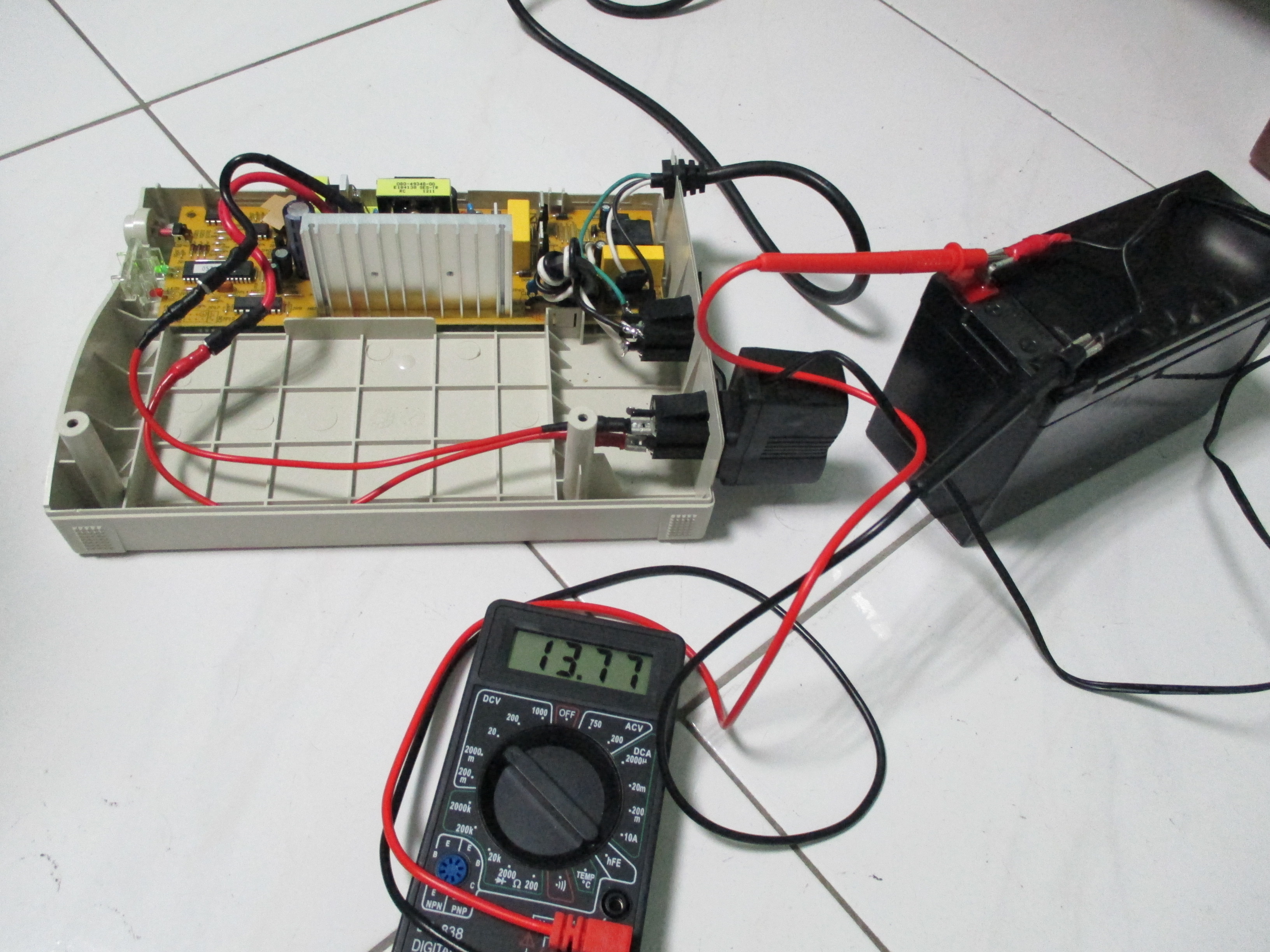

再來測試一下電壓是否正常。OK啦。13.77V。

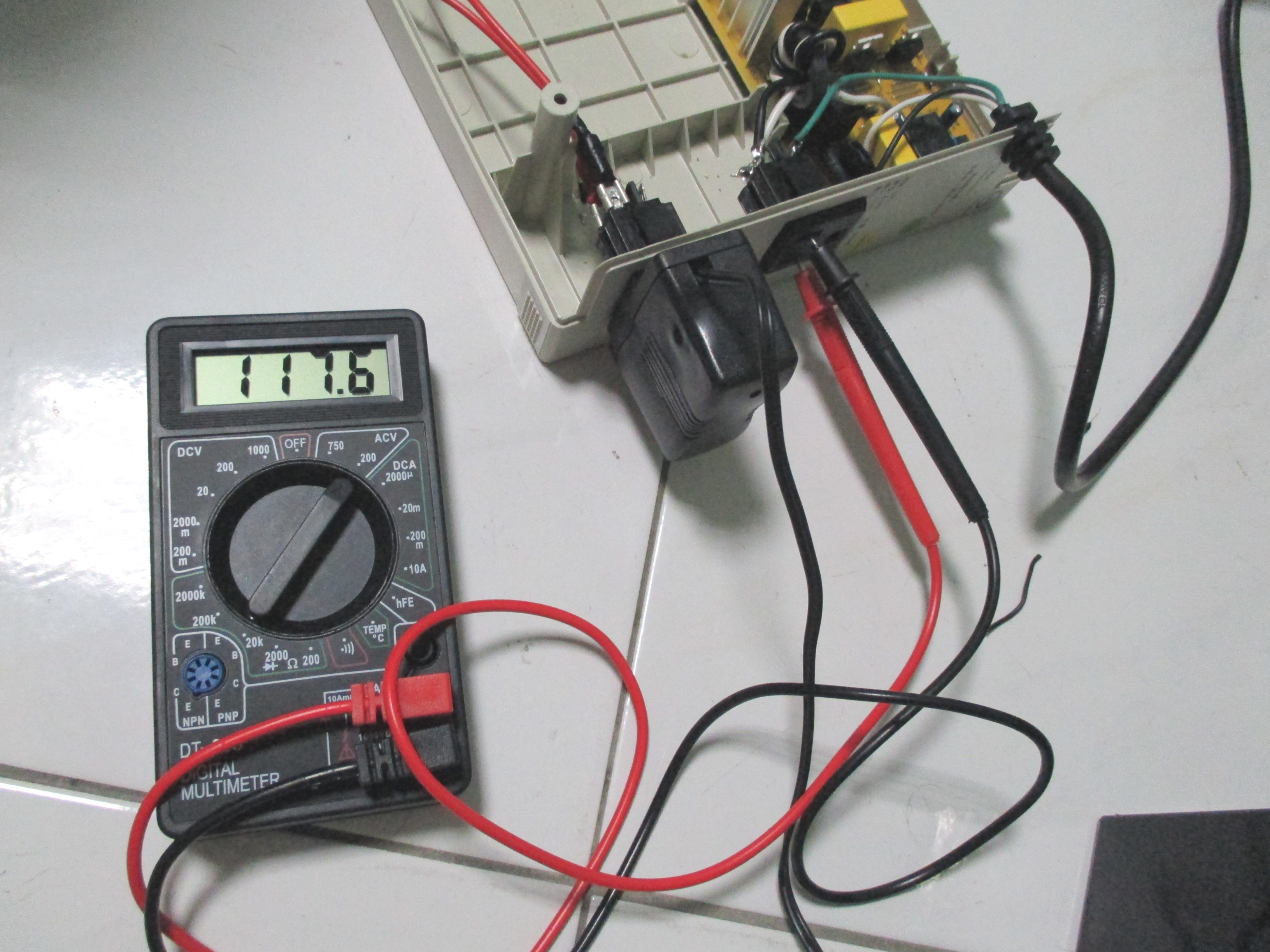

電源插頭拔掉。有輸出110V。UPS正常運作。



嘿嘿。這樣以後。電池要充電。要帶出去。就不用常常拆UPS了。改一下電壓值。

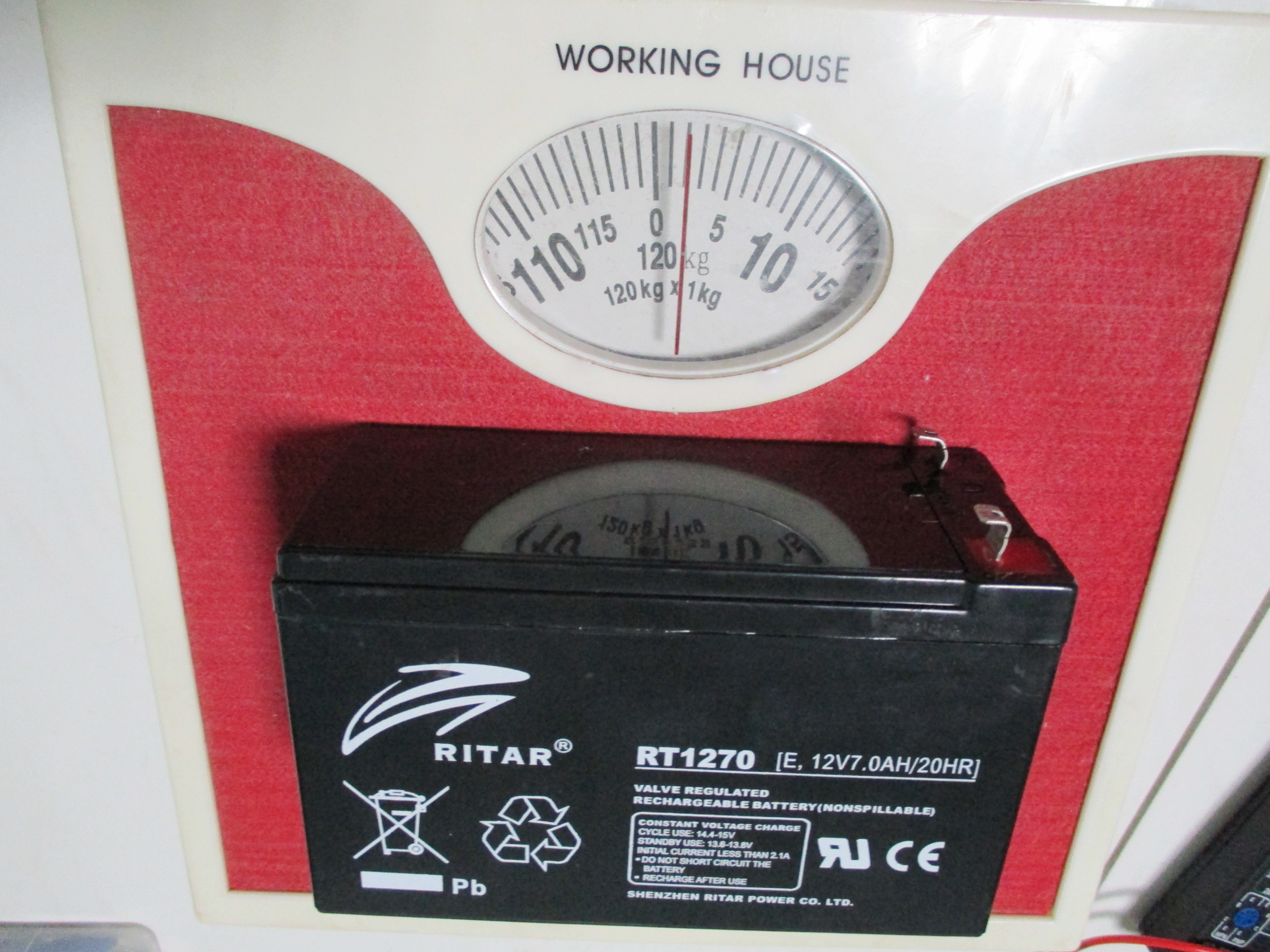

飛瑞A-500。少掉2公斤的重量。

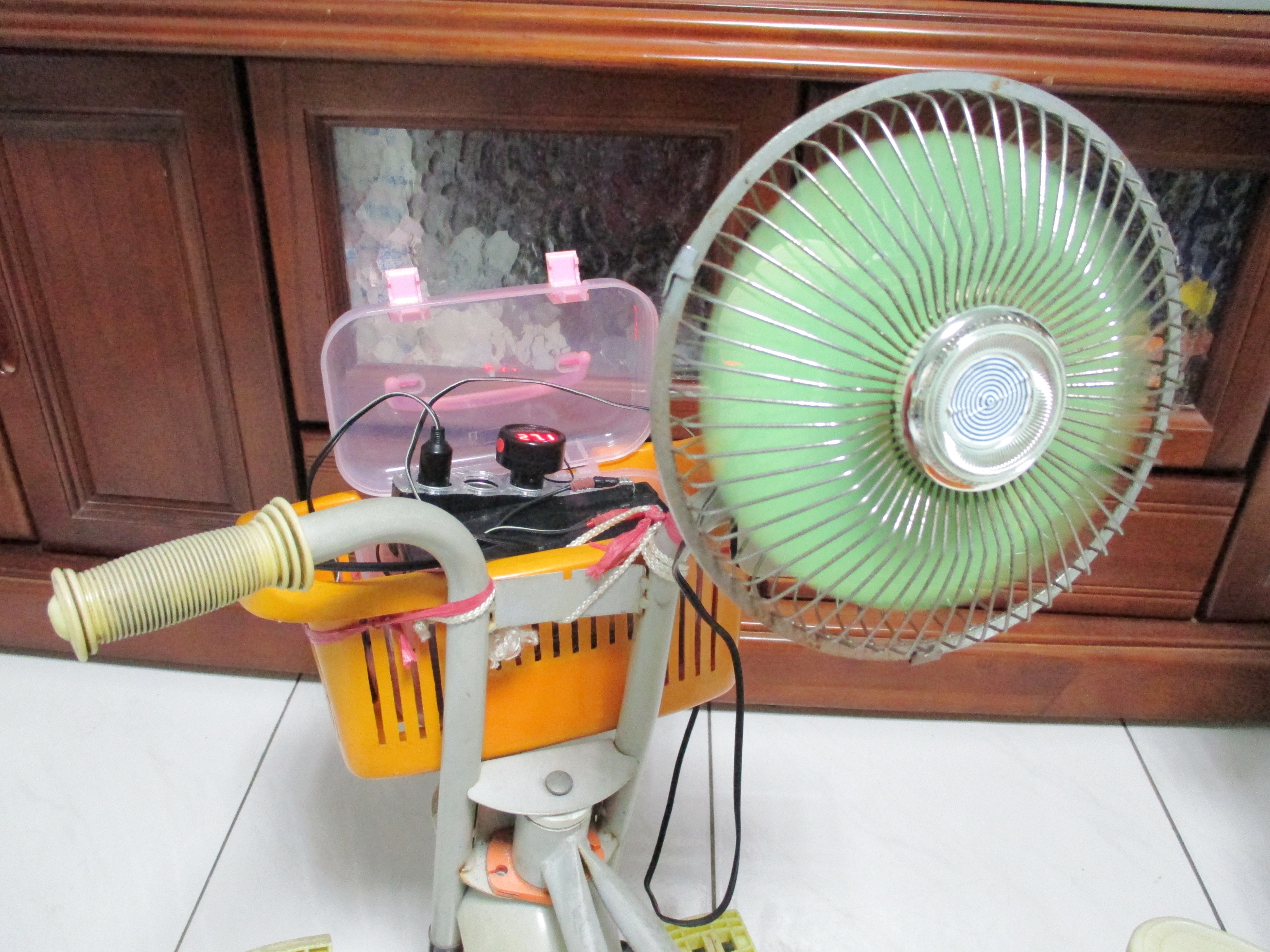

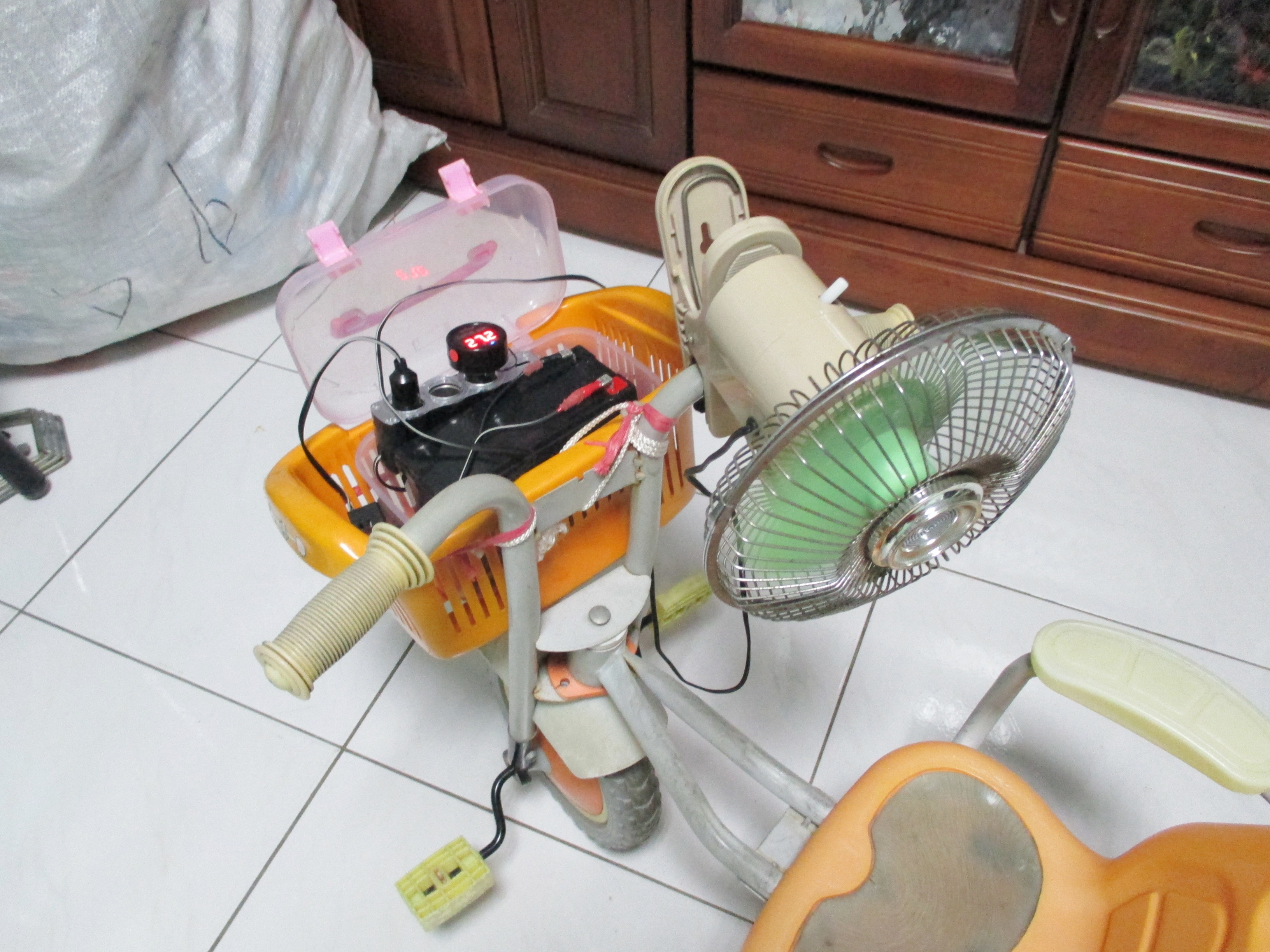

電池準備來作什麼。幫姪子的小車車加台風扇。夏天快到了。



風力咖耐強A啦。讚讚。

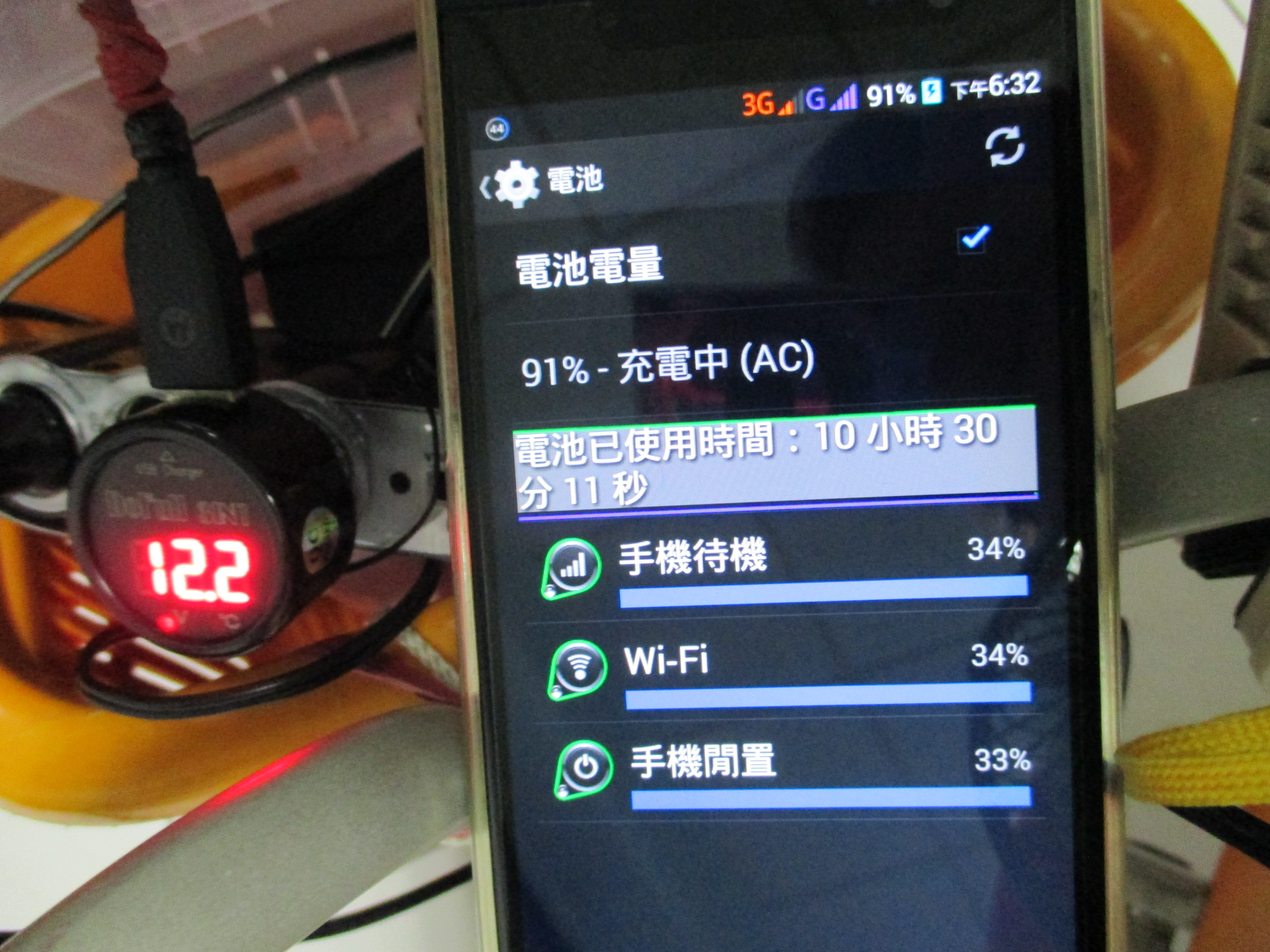

手機也能充電。2A充超快的。一下升就1%了。

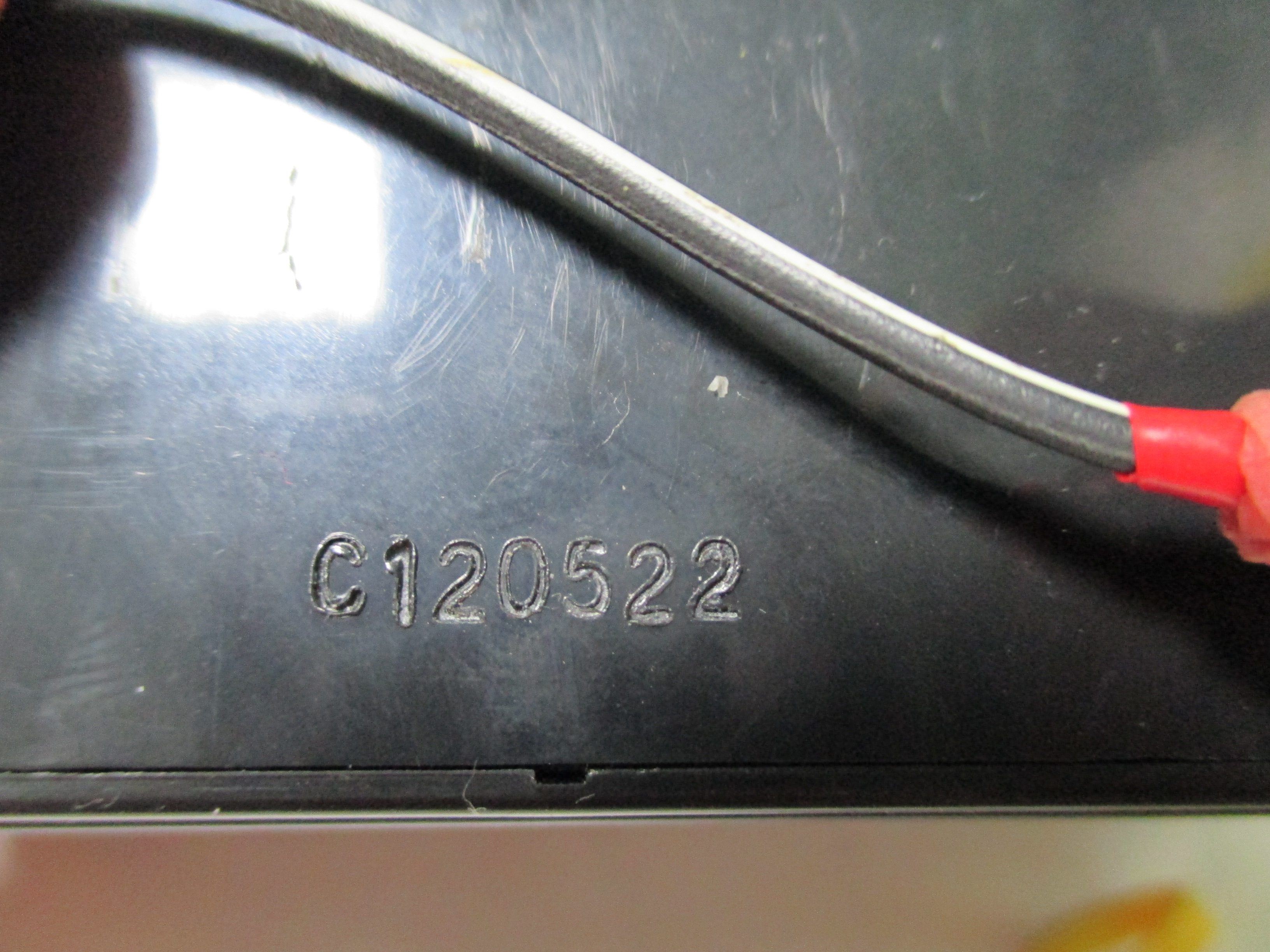

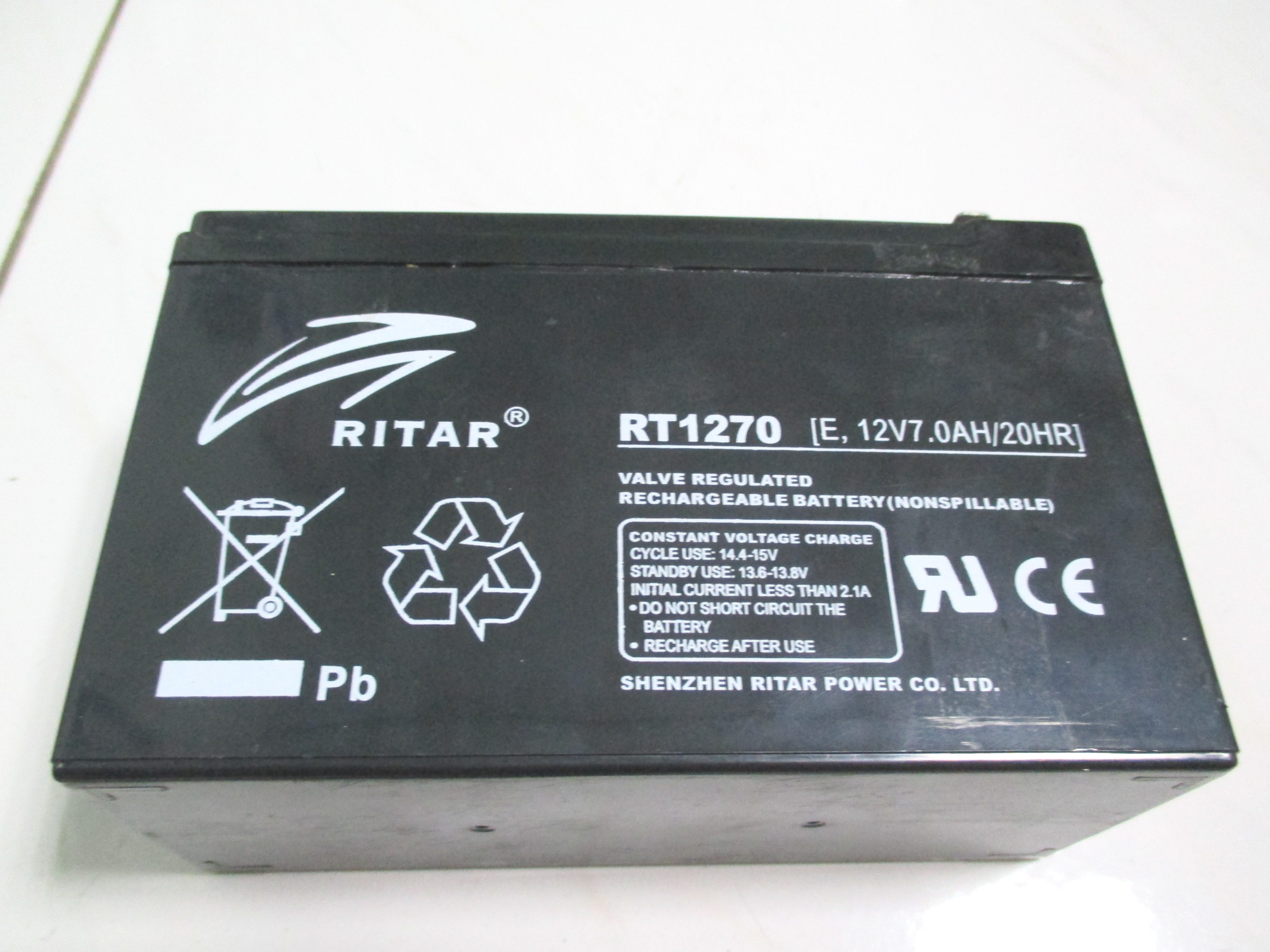

電池是2012年5月22日。加減用吧。用到他壞掉。

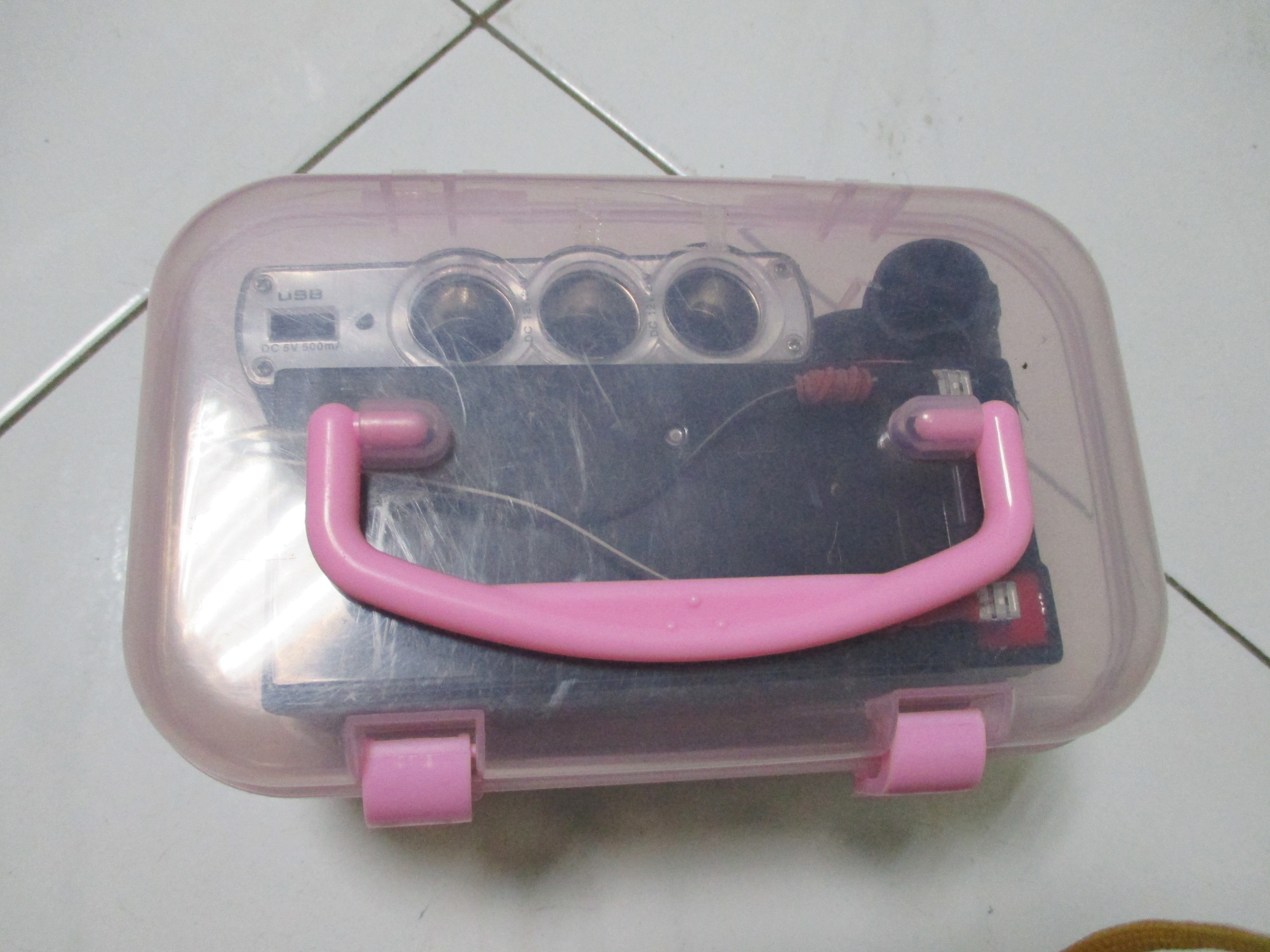

盒子也是之前買的。不用丟在一旁好久了。拿來裝。剛剛好一組。



===================================================

各位前輩們也許會覺得。電池又不貴。充電器也不貴。

但小弟的出發點是廢物利用。所以請不要炮我。謝謝。

小弟是讀資訊科。是個電子門外漢。所以有錯誤請指教。

小弟的電子資訊都是網路上查的。
2015-04-15 21:00 發佈
電風扇看起來超危險阿

裝在腳踏車 手把 您姪子手指頭不怕不小心伸進去 看嘎到嗎?

昨天有作風扇測試。

約53分55。顯示過放9.3V。但是關掉又升到12v以上。

停五分鐘後又升回13v。請問這是為什麼。謝謝。
建議用DC快接頭去連接
ups充電的線用母頭
電池用公頭
點菸器用母頭
這樣插拔會輕鬆很多,也少了一條專用線
最重要的是你充電的線用一般市電插頭,要是不注意插錯很危險
而且正負極也一定要插對,這出錯的風險又更提高了一些
dc用的插座跟ac的一定要分清楚,安全第一
raguna wrote:
建議用DC快接頭去...(恕刪)


感謝。raguna大。的提醒。

小弟只想到用不要的材料使用。卻忽略了安全性。

真是電子門外漢。讓你看笑話了。小弟會努力再改進。
很佩服你 我也是資訊科的
但是要跟你說
UPS電池電壓 如果再10.5以下
會無法開機
就無法對電池 充電了


zcdevil wrote:
很佩服你 我也是資...(恕刪)


感謝 zcdevil 大大的提醒。小弟會小心注意的
魏開機 wrote:
昨天有作風扇測試。...(恕刪)


這種電池在無負載狀況下,電壓是會回升的,不過還是沒有電量,一開風扇就會馬上降壓了

另外,放電到10V以下,電池電量可能就充不回來了
很不錯的改裝...

但是看到您接電瓶線有點心寒... 換粗一點的線吧


還有 不是便宜沒好貨 那是因為線損造成量起來電壓低 電錶直接量電瓶當然會比較高
好心告知你一下好了

這台的AC輸出不是正旋波 是接近方波
所以接有線圈的東西 如電風扇 會哼哼響 對馬達有點傷害
