[qxxrbull]平價 穩定的好power-至寶topower B-series 500W 開箱測試

前言

目前大家要選擇power，大多不知道要從何選起。只知道要選擇知名的大廠牌，要看保護齊不齊全(話說之前發生過串燒事件的蝴蝶牌的過電流保護現在是不是比較ok了...)是否有災情發生，有沒有過80+等等。不過，其實目前在市場上，還是有很多比較稍微沒有太有名的廠牌，也是有在推出很不錯的產品的，而且價位通常比知名大廠還要便宜些，在預算有限的情況下，不失為一個好選擇。以下就來介紹一顆很有特色 且目前網拍價格只有千元以內的銅牌500W的Power:至寶topower B-series 500W

外包裝與本體外觀一覽


↑首先，這是正面包裝。上面寫著最大極限值可以到600W，不過還是建議以500W為配機標準。右下角標示著80plus銅牌認證，代表此power有82%以上的轉換水準
↑背面則是標示所有此產品的特色。在模組化接口，散熱風扇，以及系統插座上，都有專利設計。以及相關的節能設計，使用壽命，最下面還有公司聯絡資訊

↑使用提箱的方式設計

[size=3>↑側邊標示著此款[/size>[size=3>power[/size>[size=3>的相關資訊。[/size>[size=3>100-240V[/size>[size=3>全域電壓，[/size>[size=3>擁有APFC[/size>[size=3>設計[/size>，ATX12V2.3的標準規格，OVP OCP SCP OLP ULP五項保護齊全，以及各種插頭的數量

↑另一個側邊則是標示著此款power的各種電壓輸出。+12V的部分比較低，只能到360W，如果要插上高耗電的cpu或顯卡，請務必注意是否足夠。這也是這顆power最大的敗筆，更下面則是標示著通過的安規檢驗

↑裡面有附贈四條模組化線材，以及一本說明書，不過都已經被我拿出來了，所以沒辦法拍給大家看
↑power本體採用黑色烤漆，為質感加分，順便提醒一下大家，在80PLUS官網直接查會找不到這顆的型號。他的Model NO是TOP-500D。所以請用TOP-500D去查

↑背後AC輸入口則是特別強調ActivePFC的功能
↑模組化接口採用水管頭設計，線材插進去時，上面的鐵環要鎖緊，以防止線材意外脫落
↑反正都過保固了，就直接脫光給大家看吧

↑風扇部分，採用B-TEK的奈米軸承扇

↑脫光後的鳥瞰圖
↑在+5，+3.3，+12V的輸出部分，都有使用上熱縮套來保護，以及電容有使用膠水來做固定，以防止短路

↑在模組化插頭輸出區，同樣也使用了熱縮套保護線路


↑輸入端使用了兩顆串聯的Cy電容來做分壓，下方綠色的線則是接地線

↑輸入的電流在此會先經過Cx濾波電容，以消除電力輸入的雜訊



↑一次側使用一顆松下HC的高耐壓電解電容電容，相關資訊由於被後面的散熱片和右邊的電感器檔到，所以沒辦法給出，很道歉不過這個牌子的電容在Toughpower，ST650上也有採用，品質方面應該是有一定水準的

↑中間的一次側主要功率變壓器，旁邊亦有其他電感，來作為二次側整流後，輸出濾波使用

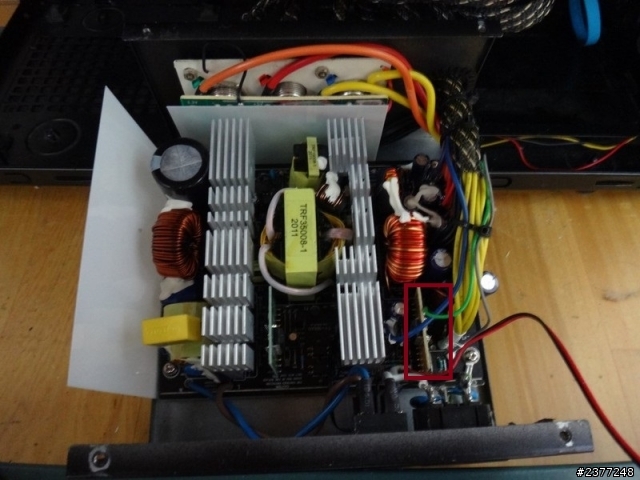

↑控制IC，使用CM6800系列的PFC/PWM整合控制IC，以子卡的方式作為連接

↑橋式整流器以螺絲固定在金屬散熱片上，來增加散熱
↑環形的二次側調整用變壓器，位置就在一次側變壓器旁邊，避免單一變壓器發生飽和現象而限制功率的輸出


↑二次側使用由富之餘電子代工的Asia’X電容，在比較便宜的POWER上，還算蠻常見到的，富之餘在以前算是災情比較多的爆爆牌，不過近年來已經有改進些

↑散熱風扇採用2Pin設計，無法調整其轉速
效能測試
本次我們選用了耗電量很兇的amd fx8320+r9 270來做上機測試。並且使用occt來做簡單的燒機測試，來看看其電壓的穩定度


↑實際裝機圖測試平台:[font=Tahoma>CPU:AMD FX8320
RAM:芝奇 G.SKILL 紅疏版 RIPJAWS Gaming Series DDR3 1600 16GB(跑雙通道 1600 9-9-9-27)
GPU:撼訊 R9 270 TubroDuo
MB:技嘉 990FXA-D3
HDD:
1.SSD EZLINK T34 128GB
2.日立 SATA3 2TB 64MB Cache(deskstar 7k2000)
PSW:Topower twister B-Series 500W
DVD ROM:華碩 DRW-24B3ST SATA
CASE:旋剛 攔截者 T5 PRO USB3.0
OS:Windows 7 64bits 專業版[/font>[font=Tahoma>使用電壓:110V/60Hz市電[/font>

↑實際燒機時，總共吃電412.3W
occt實際上機測試(以Power Supply模式測試)

↑+12V

↑+5V
↑+3.3V

經由測試結果可得知，這顆power的電壓波動，都在atx2.3的規範(+-5%)內，整體的電壓表現也算是穩定，電壓穩定的power有助於硬體壽命的延長

結論
這次的開箱測試，讓我們知道原來一顆不到1000元的power，同樣具有市面上販售的一千多元的power的實力。內部的用料與電壓表現都還算是有一定的水準，以及極具特色的模組化水管頭設計。如果不在意+12V輸出不夠了話，算是很值得購買的一個商品。
