為了滿足中低階主機的低瓦高效率電源市場需求，帝海將影隼II系列推出新款輸出450W版本，不僅內部功率級改為諧振式設計，外觀尺寸縮小，仍維持不變的是採用SANYO DENKI的靜音風扇，以下是簡介及測試
外盒正面，與原有的影隼II相同，左下角瓦數貼紙部分貼上450W
外盒背面
外盒頂面處有提把
外盒底面
外盒側面，因為外盒還沒修改，所以並沒有450W的規格出現
外盒側面，這裡也是沒有450W的接頭數目
包裝內容一覽，有電源本體、安規電源線、固定螺絲、安裝說明及保證書
本體外殼採消光黑烤漆處理，並於兩個側面貼上金色裝飾用貼紙
後方散熱出風口處設置電源總開關及交流電輸入插座
同為消光黑配色的風扇護網，SANYO DENKI的扇葉與軸心設計特色相當好辨識
輸出規格標籤，電源型號為DHP-452-80P，12V採雙路設計，每路最高承受20A，最大總合功率為450W
主要輸出接頭，提供一組ATX 20+4P及一組ATX/EPS12V 4+4P接頭，線路長度為50公分

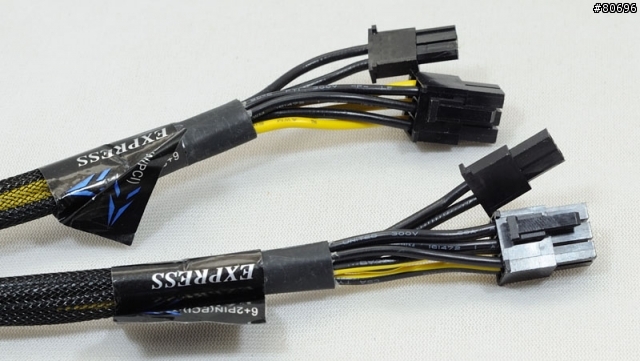

顯示卡電源接頭，兩組線路提供兩個PCIE 6+2P接頭，線路長度為55公分

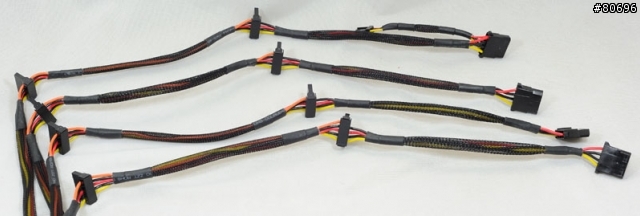

周邊裝置電源接頭，四組線路提供八個直角刺破型SATA接頭、四個大4P及一個小4P，大4P未加上省力易拔設計，線路長度至第一個接頭為60公分，接頭與接頭間的線路長度為19公分，小4P接頭線路長度為10公分
所有的線路均採黑色隔離網包覆處理，提升整體質感，但是並未如之前影隼II機種般，各接頭均標上所使用的12V迴路編號，僅有12V線路顏色作為區別(純黃與黃底黑紋)，增加連接上的困擾
內部結構圖，一次側採用LLC半橋諧振轉換器，搭配二次側同步整流輸出12V，並透過雙組DC-DC轉換出3.3V及5V
採用SANYO DENKI SAN ACE 120S 9S1212F406 12V 0.19A 12公分雙滾珠靜音風扇
交流輸入插座及電源總開關後方外加電路子板，直接把EMI電路安裝於上
通往主電路板交流輸入端的連接線也纏繞在EMI磁環上，力求隔絕及降低雜訊干擾
交流電經過板上第二階EMI電路後，便進入固定在散熱片上的黑色橋式整流器
APFC輸出電容採用松下420V 390uF HC系列105度電解電容

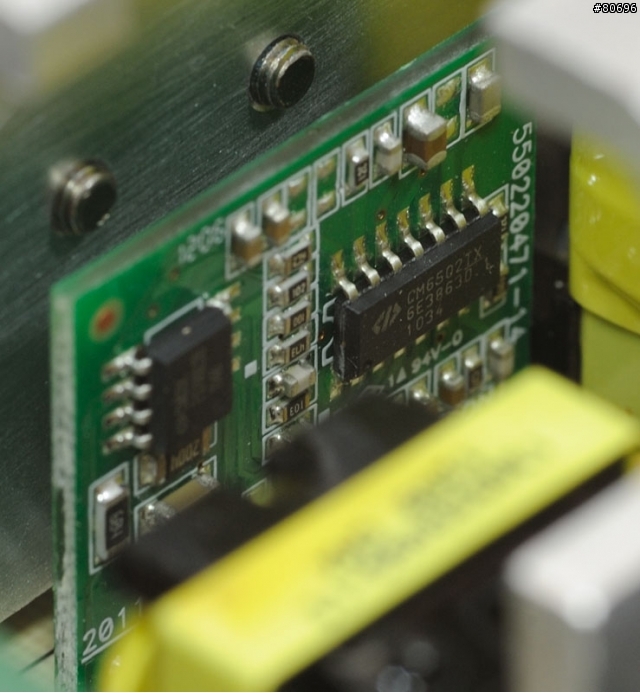

APFC則使用CM6502TX控制IC，搭配CM03X共同運作，提高APFC於各輸出階段下的效率
電感與電容構成一次側諧振槽
採用CHAMPION虹冠CM6901X SLS(SRC/LLC+SR)控制器，為現今諧振式電源機種常見之控制IC
提供5VSB的輔助電源電路採用SanKen STR-A6062H低雜訊低待命功率一體式電源IC
二次側同步整流用MOSFET，採用四顆英飛凌IPP041N04N組合而成，並透過絕緣膠片固定在散熱片上協助散熱

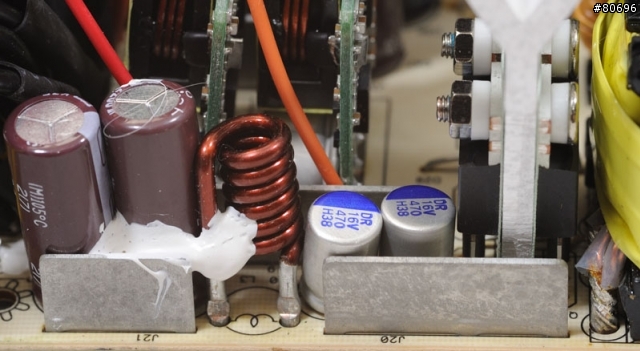

12V功率級二次側輸出端因為採諧振式轉換器的緣故，大型的環狀輸出電感已不復見，取而代之的是小型CLC輸出濾波儲能電路，並採固態與傳統電解混合配置方式
為了增大電流承受能力及降低阻抗損失，額外焊上直立金屬板協助傳導電能，並有散熱功能
兩組DC-DC模組負責將12V轉換成3.3V及5V
各路輸出的電流檢知用0.001歐姆分流器，採用SMD方式精密電阻貼片(黑色長方形元件)，提供過電流檢測保護
使用點晶SITI PS223電源管理IC，提供各路電壓、電流、短路監控，並接受主機板PS-ON信號控制與產生PG信號給主機板
DC-DC模組下安排三顆濾波儲能用固態電容，附近也有安置輔助電源電路及負電壓輸出所需的電解電容，電解電容採用松下、NCC KZE、Rubycon YXG/ZLH等耐久力表現不錯的型號
主電路板輸出線組端，有部分線材包覆並不完整
接下來就是測試
測試一：
使用標準電腦配備實際上機運作，並使用SANWA PC5000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V電壓變化，並繪製成圖表
測試配備1：
處理器：Intel Core 2 Quad QX6700 @ 3.6GHz(400*9) 1.45V
主機板：ASUS MAXIMUS II GENE
記憶體：Transcend JM800QLU-2G * 2
顯示卡：3870X2
硬碟：WD 3600ADFD(36G 10000RPM) + WD WD2000JD(200G 7200RPM)
其他：水冷幫浦 * 1、12公分風扇 * 5、8公分風扇 * 2
3.3V電壓記錄
5V電壓紀錄

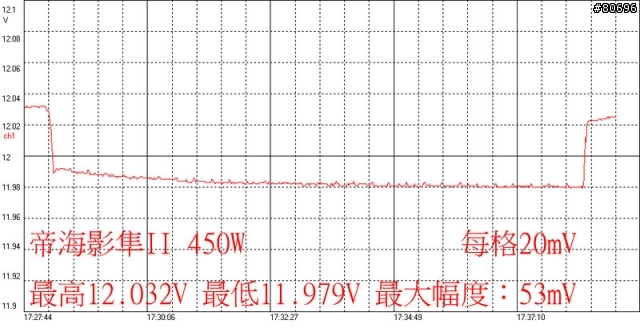

主機板12V電壓紀錄
處理器12V電壓紀錄
測試二：
使用電子負載，測試輸出的轉換效率，電子負載機種為ZenTech 2600四機裝，每機最大負荷量為60V/60A/300W，分配為一組3.3V、一組5V及兩組12V
測試從無負載開始，各機以每5安培為一段加上去，直到電源無法承受或是達到電子負載極限(12V各25A，3.3V/5V則受限於電源本體輸出能力)
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、PROVA CM-01交直流勾表(測試輸出電流)、SANWA PC5000數位電表(測試輸出電壓)
各段輸出表如下：
測試三：
使用電子負載進行動態負載測試，動態負載就是讓輸出電流呈固定斜率及週期進行高低變化，並使用示波器觀察電壓變動狀況，目的是考驗電源暫態響應能力
使用設備：Tekronix TDS3014B數位示波器
各路動態負載參數設定
12V與5V：最高電流15A，最低電流2A，上升/下降斜率為1A/微秒，最高/最低電流維持時間為500微秒
3.3V：最高電流12A，最低電流2A，上升/下降斜率為1A/微秒，最高/最低電流維持時間為500微秒
示波器中黃色波型為電流波型，藍色波型為電壓波型，垂直每格500mV，水平每格200微秒
藍色波型在黃色波型交接處擺盪幅度最小、次數越少、時間越短者，表示其輸出暫態響應越好

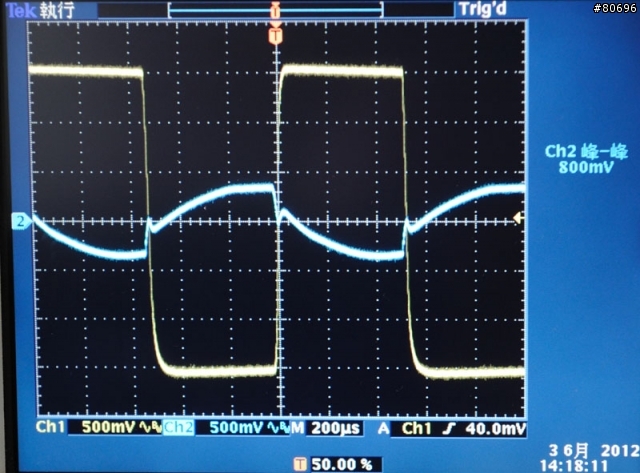

12V
5V
3.3V
3.3V/5V空載，12V輸出41.14A情形下測試漣波，此時12V的漣波為117mV
結論：
1.80PLUS金牌認證為87(20%)-90(50%)-87(100%)，此電源實測效率為90.95(22.1%)-92.45(59.1%)-90.02(96.2%)，落在80PLUS金牌效率帶內
2.偏重12V輸出下效率較佳，3.3V/5V越高效率越差
3.12V電壓追隨動態負載變化的速度較慢
4.5V於動態負載變動瞬間時，有較大振盪幅度，造成峰對峰電壓較高
5.12V輸出41A下漣波峰對峰電壓為117mV
優點：
1.採用SANYO DENKI SAN ACE 120S系列高品質靜音風扇
2.輸出效率符合80PLUS金牌水準
3.SATA電源接頭提供數量達八組，擴充方便
4.內部用料有達一定水準
5.Enhance新款採諧振轉換器設計的中階瓦數機種
6.線材兩接頭間長度預留較長
缺點：
1.使用靜音風扇導致散熱能力較差，於電壓變動測試中初期階段會因內部熱量累積而造成12V漸降情形，電源機體也較熱
2.未像之前影隼II 550W一樣，於接頭上有標註12V迴路編號
3.大4P未採省力易拔設計
4.電源輸入插座與開關後方EMI電路板及至主電路板EMI端可加強絕緣處理
5.電路板輸出端部分線材絕緣套包覆不夠確實
6.外盒還沒針對450W做出修改
報告完畢，謝謝收看
