外盒背面，以六國語言說明電源特色
外盒側面，以實體照片標出此電源提供的接頭種類，不過並未標示數量

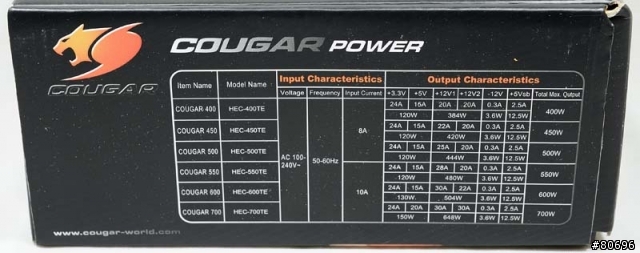

外盒側面，為400W~700W各瓦數機種的輸出規格表
外盒底面，以圖示標出產品主要特點
外盒頂面，也有瓦數貼紙與產品序號條碼
包裝內容物一覽，電源本體裝在印有商標的黑色不織布袋中，還有安規電源線、說明書及固定螺絲
電源本體外觀採橘色亮面烤漆處理，十分搶眼
後方散熱出風口，設置有電源輸入插座及電源總開關

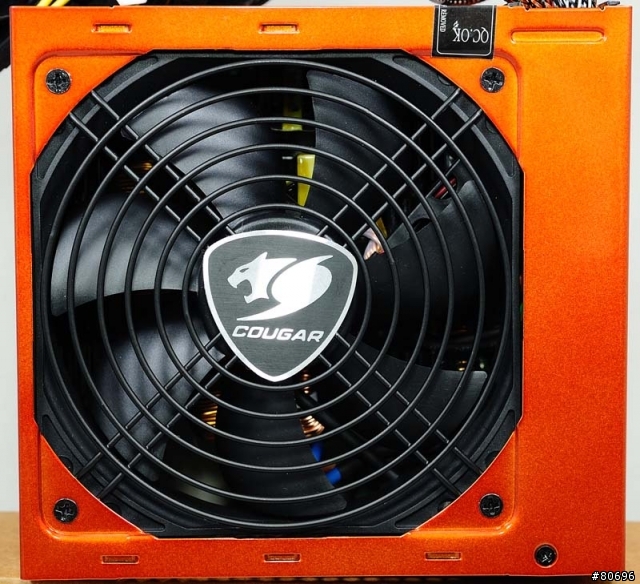

黑色消光黑風扇護網採從內部安裝的方式，中央有盾型Cougar商標裝飾牌

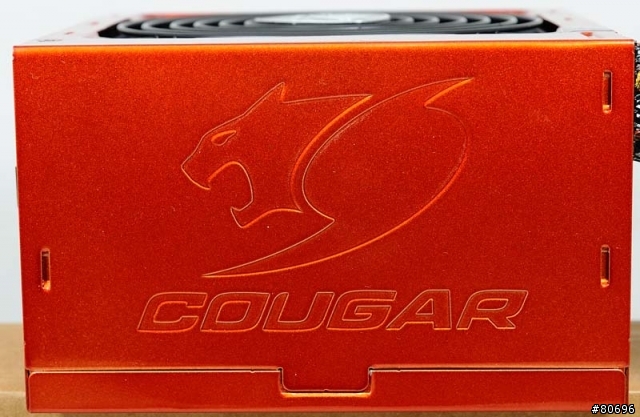

電源外殼側面可以看到Cougar商標的金屬加工裝飾
輸出規格標籤，12V輸出採雙路配置，每路最大電流為30A，總和功率為54A 648W
主要電源接頭，提供一組ATX 20+4P接頭、一組EPS12V 8P及一組ATX12V 4P接頭，其中8P/4P接頭為並聯組合，線路長度為46公分

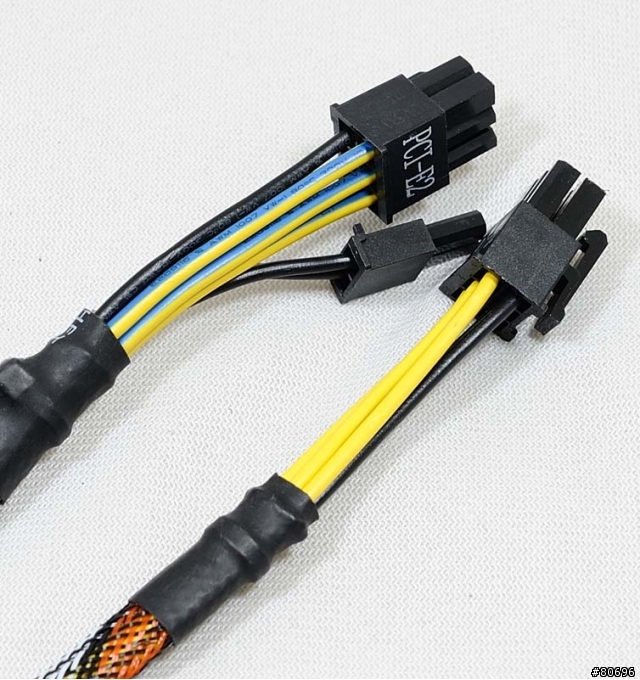

顯示卡電源接頭，兩組線路提供1個PCIE 6P及1個PCIE 6+2P接頭，線路長度為46公分
週邊裝置電源接頭，採混合配置，三組線路提供5個省力易拔大4P、1個小4P及5個SATA電源接頭(90度4個，180度1個)，線路長度至第一個接頭為46公分，接頭與接頭間長度為14公分

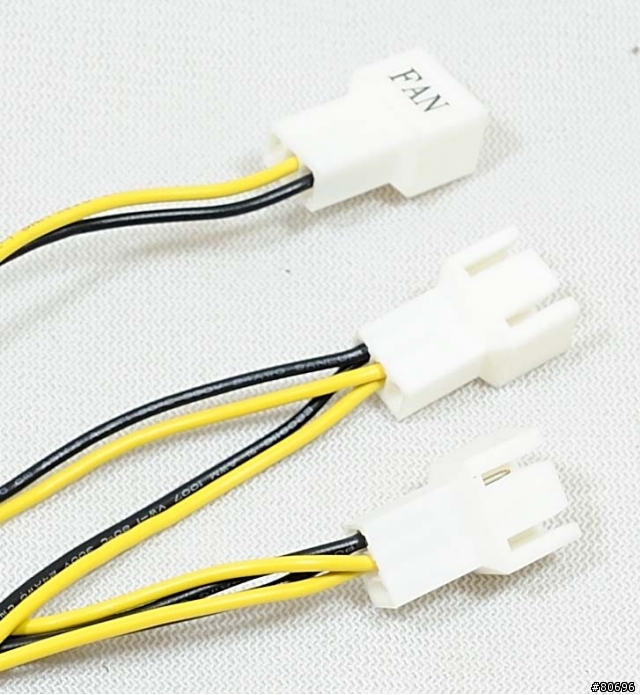

機殼風扇電源輸出線，提供三組3P公接頭，直接從電源內12V端子接出，可避免機殼風扇佔用大4P接頭的情形
除了風扇電源輸出線外，所有的線路均使用隔離網包覆處理，隔離網也採橘、白、黑三色纏繞混合
內部結構圖，功率級一次側採用雙晶順向式結構，二次側採傳統SBD整流出12V、5V，並透過單組磁性放大電路提供3.3V輸出穩壓
使用永林興代工(標籤張貼Cougar)的DFS122512M 12公分12V 0.23A油封軸承風扇帶動散熱氣流
交流輸入插座及電源總開關後方焊點均使用絕緣套管確實包覆
主電路板上設置兩階EMI濾波電路，協助過濾及隔離交流線上的雜訊成分
固定在散熱片上的橋式整流器及APFC用功率元件，橋式整流使用兩顆GBU1006並聯(一顆藏在背面)，APFC用開關晶體採用三顆英飛凌SPP20N60C3 MOSFET並聯，二極體為恩智浦NXP BYC15-600
APFC使用傳統環型電感
APFC輸出電容為冠坤電子Su'scon LX系列400V 470uF 85度電解電容
使用絕緣塑膠片包住的APFC及一次側功率級控制電路子板
主功率級用變壓器(中)與輔助電源電路用變壓器(左)
固定在散熱片上的功率級二次側整流元件，將變壓器二次側輸出進行整流
二次側濾波電路，夾在兩較大環型電感間的是3.3V磁性放大電路用電感

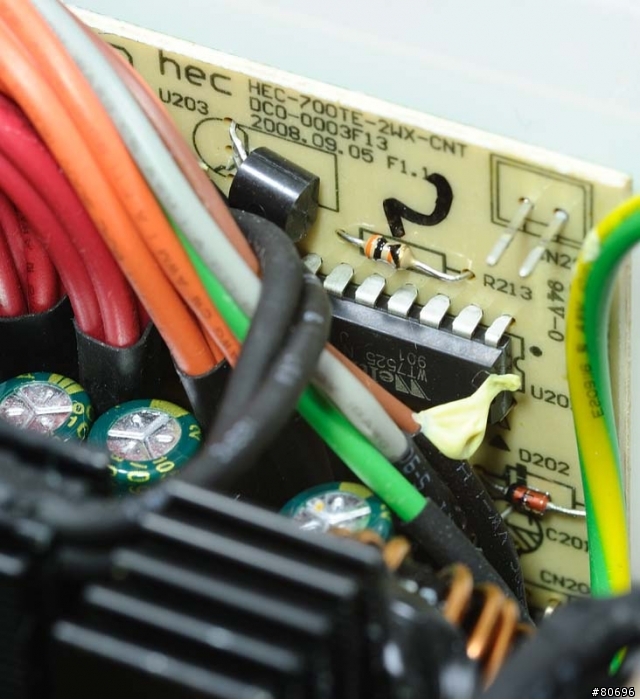

電源管理及風扇溫控電路子板，使用偉詮Weltrend WT7525電源管理IC，監控各組輸出電壓、電流及短路保護，並接受來自主機板PS-ON信號控制及產生PG信號
二次側輸出電容採用智寶TEAPO出品的SC系列105度電解電容
輸出線組尾端使用熱縮套管包覆處理，電路子板後方也使用絕緣片，避免焊點接觸短路
接下來就是測試
測試一：
使用標準電腦配備實際上機運作，並使用SANWA PC5000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V電壓變化，並繪製成圖表
測試配備1：
處理器：Intel Core 2 Quad QX6700 @ 3.6GHz(400*9) 1.45V
主機板：ASUS MAXIMUS II GENE
記憶體：Transcend JM800QLU-2G * 2
顯示卡：ASUS EAH4870X2/HDTI/2G
硬碟：WD 3600ADFD(36G 10000RPM) + WD WD2000JD(200G 7200RPM)
其他：水冷幫浦 * 1、12公分風扇 * 5、8公分風扇 * 2
3.3V電壓紀錄：
5V電壓紀錄：

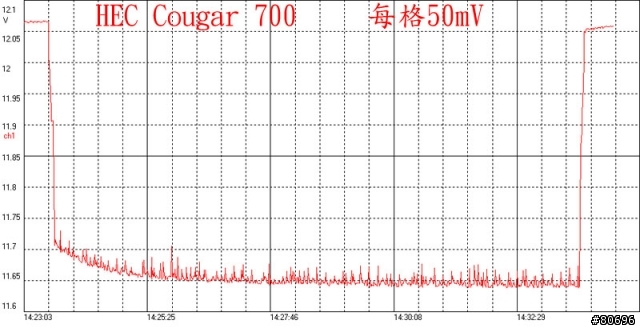

主機板12V電壓紀錄：
處理器12V電壓紀錄：
測試二：
使用電子負載，測試輸出的轉換效率，電子負載機種為ZenTech 2600四機裝，每機最大負荷量為60V/60A/300W，分配為一組3.3V、一組5V及兩組12V
測試從無負載開始，各機以每5安培為一段加上去，直到電源無法承受或是達到電子負載極限(12V各25A，3.3V/5V則受限於電源本體輸出能力)
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、PROVA CM-01交直流勾表(測試輸出電流)、SANWA PC5000數位電表(測試輸出電壓)
各段輸出表如下：
測試三：
使用電子負載進行動態負載測試，動態負載就是讓輸出電流呈固定斜率及週期進行高低變化，並使用示波器觀察電壓變動狀況，目的是考驗電源暫態響應能力
使用設備：Tekronix TDS3014B數位示波器
各路動態負載參數設定
12V與5V：最高電流15A，最低電流2A，上升/下降斜率為1A/微秒，最高/最低電流維持時間為500微秒
3.3V：最高電流12A，最低電流2A，上升/下降斜率為1A/微秒，最高/最低電流維持時間為500微秒
示波器中黃色波型為電流波型，藍色波型為電壓波型，垂直每格500mV，水平每格200微秒
藍色波型在黃色波型交接處擺盪幅度最小、次數越少、時間越短者，表示其輸出暫態響應越好
測試實機照：
12V
5V
3.3V
報告完畢，謝謝收看
