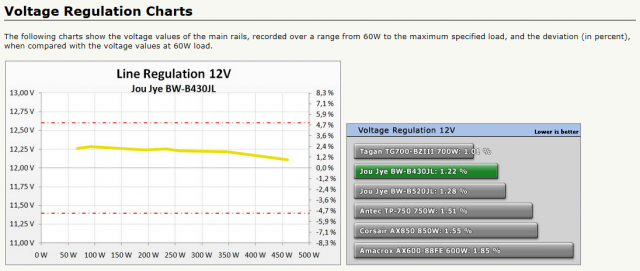

RD Secrete團員們為了找要可以跑EVGA SR2 主機板 + 4張GTX580(預估1500W以上)花了不少時間找很多國外測試網站, 其中在Tech Power Up (TPU)就是寫GPU-Z程式的那一家知名網站, 其中找到一家叫 JOUJYE BW-B430JL 的電源可以串聯,特別的是12V輸出變化率(Voltage Regulation),竟然比A社的750W與 C社的850W & 430W還穩定,以下是轉貼TPU的測試報告.



這個電源讓我就更有興趣去研究,到底為什麼12V輸出電壓可以那麼穩定,不過台灣好像沒有賣,只好請朋友在歐洲幫忙買4顆再寄回台灣,終於盼望到這幾個炮兒,先開箱拍照再針對個別零件來分析這個葫蘆到底裡面賣甚麼藥.

註: 因為我們是純粹研究及改裝,廠商勿擾.

BITWIN BW-B430JL

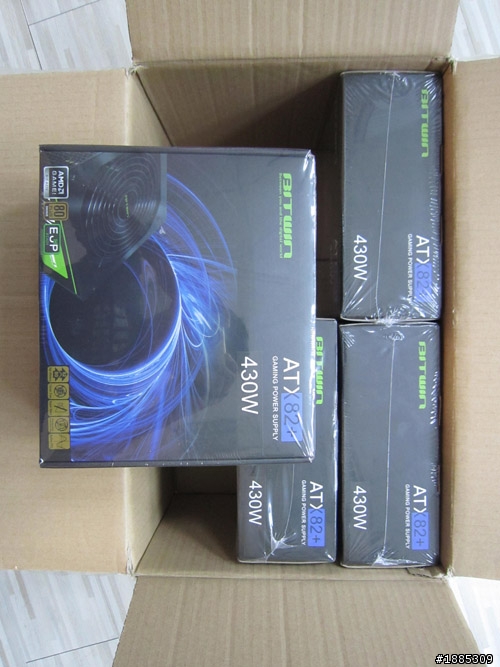

外箱彩盒包裝

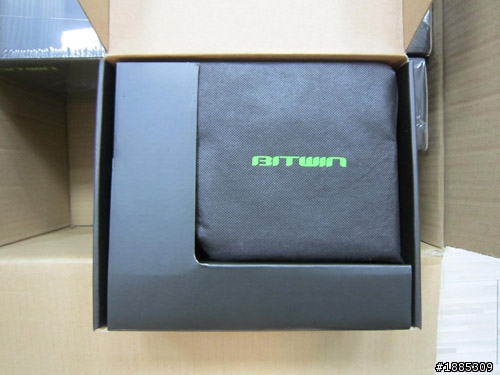

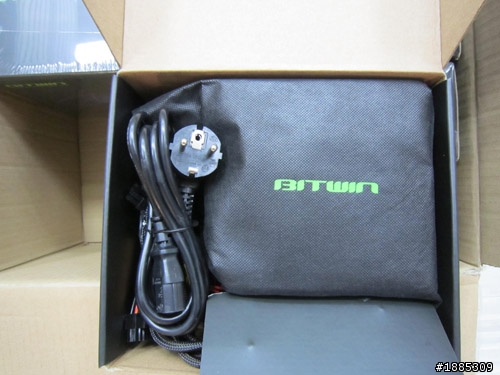

內部包裝1- 不織布袋裝看起來很有質感


內部包裝2- 因為是請朋友在歐洲買,所以是附上歐規電源線(暈倒)-到光華買4條台規電源線

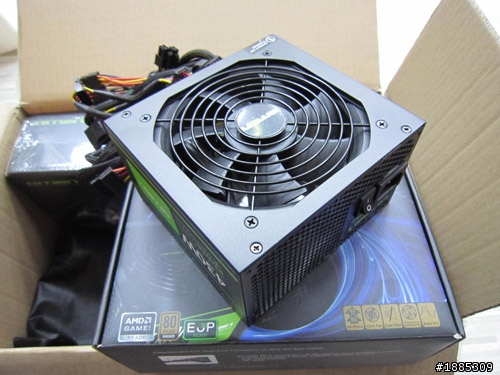

電源供應器外觀


特殊接頭

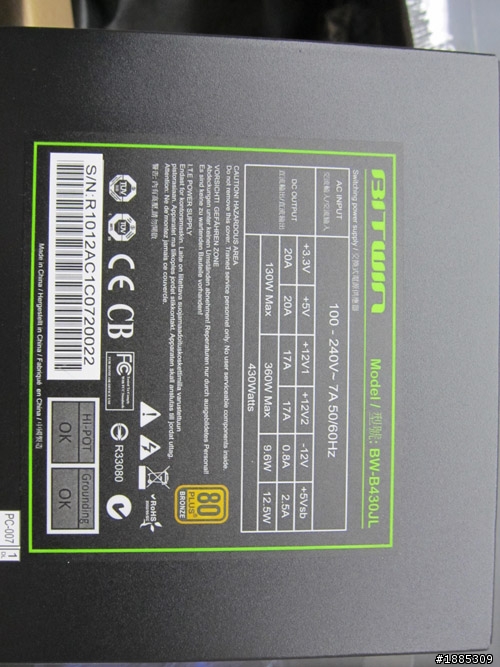

電源供應器最重要的資訊-規格標籤

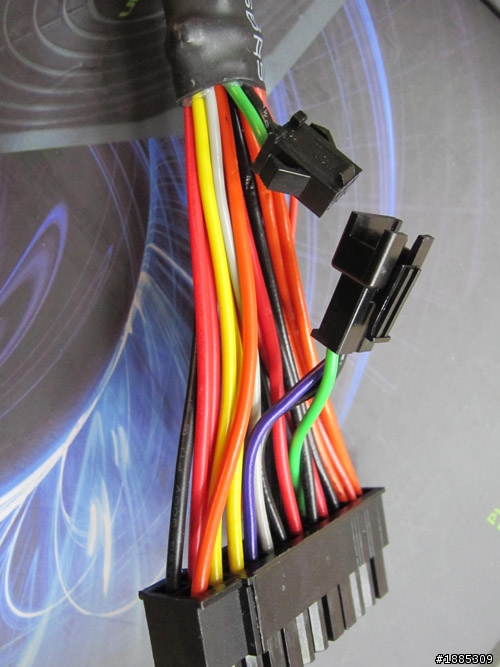

還附了一條4個接頭串聯線


不過只能串聯兩顆,要怎麼跑4顆我看要再問問原廠摟,不過JOUJYE好像是在德國,英文不太好,改天再請朋友幫忙寫信去問…….(英文該加強加強)
**請英文好的人幫我寫信去問問看吧. http://www.jj-computer.com/


EVGA SR2 + GTX580(單張)先跑跑看

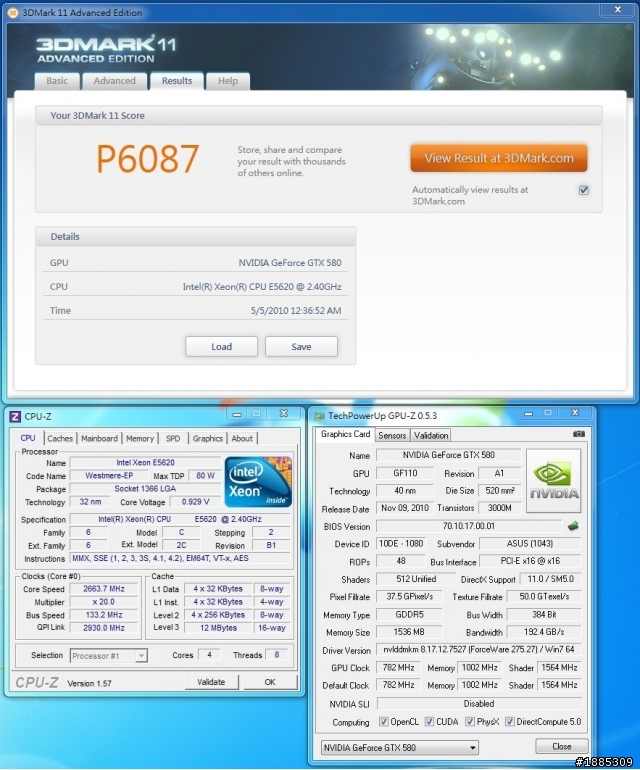

3DMark11跑出來的成績



EVGA SR2+ GTX580(兩張)跑跑看

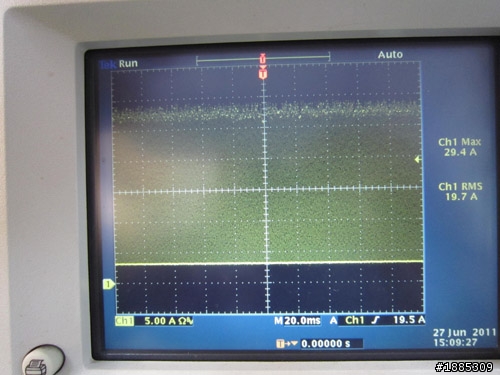

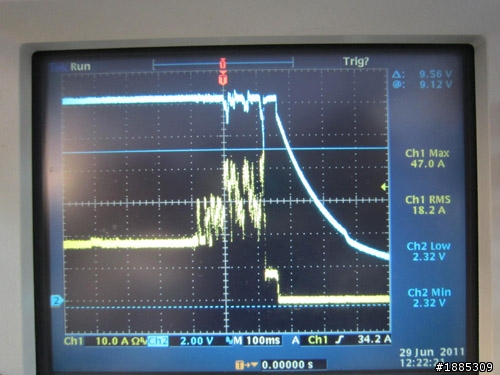

12V電流瞬間最大抽到47A , +12V也掉到+9.12V, 確定是電源過功率保護(OPP),所以這個430W的OPP是設定在 564瓦左右, 564W/430W = 1.3倍過功率保護點.通常每一家電源廠OPP都是設定在1.1 ~1.3之間


電源供應器其實只要看內部零件就可以大約知道是幾瓦,因為一般消費者無法拆開電源,所以任由廠商高貼來呼嚨,有些高貼多到150W -250W都有可能,只要一拆開就會破功,所以到底有沒有足瓦,用料的等級與品質就很重要,早期的玩家都說電源越重越好,其實就是零件尺寸用料紮不紮實,可以簡單判斷,
接下來我們一個一個零件來分析,讓各位電腦玩家能對電源更加了解,重要的是不要被廠商的宣傳給呼嚨,這才是電源開箱的重點

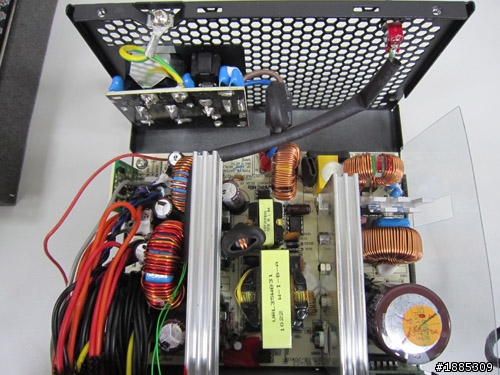

開始進行內部零件分析.

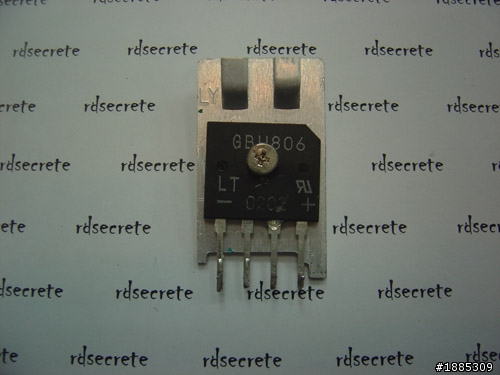

橋式整流器(廠牌/規格)
-LITEON GBU806

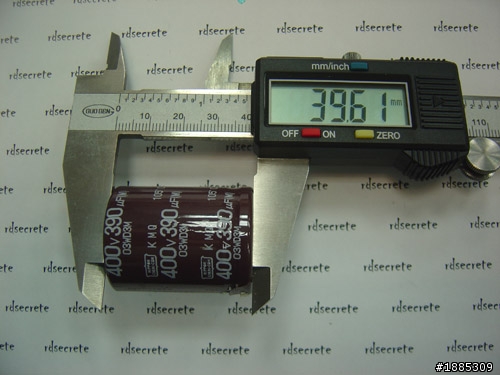

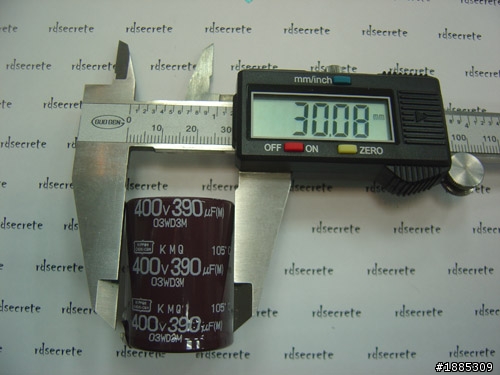

大電容(廠牌/規格/尺寸)
-CHEMI-CON 400V/390U/105C




主要MOSFET(廠牌/規格)
-FAIRCHILD FDP18N50 *2顆

+12V輸出整流器(廠牌/規格)
-SBR30A50CT *3顆 (30A/50V,一般500W以下的整流器都只放兩顆, 這個炮兒竟然有三顆)

+12V輸出電容值(廠牌/規格)
-CHEMI-CON 3300uF + 2700uF(嚇死人,這顆用料也太超過了吧,+12V總輸出電容量6000uF,都跟600W電源一樣大)

+5V輸出整流器(廠牌/規格)
-SBR40U45CT (30V/30A很一般的規格)

+5V輸出電容值(廠牌/規格)
-CHEMI-CON 2200uF + 1000uF(奇怪,這一家電源廠的電容是不用錢的嗎? 日系/高容值)

+3.3V輸出整流器(廠牌/規格)
-STPS30L30CT (30V/30A很一般的規格)

+3.3V輸出電容值(廠牌/規格)
-CHEMI-CON 2200uF + 1000uF(奇怪,這一家電源廠的電容是不用錢的嗎? 日系/高容值)


[開始改裝]-心中熱血沸騰 GO GO GO

從12V輸出的整流器/電容與主變壓器尺寸來看,這個規格絕對是500W-600W的零件用料,這也讓我可以放心的改下去,在還沒改裝時跑兩張GTX580就可發現這顆的OPP保護點是設在564W,要如何解除這顆電源的封印區? (有如解除歐洲車的250KM速限一樣,車子極速可以超過250KM,只是安全考量被限制,對於我們來說,極限與超頻才是我們改裝最著重的地方) ,詳細請繼續往下看

說了那麼多-就開始動手改裝
[改裝一]: 把原本的OPP 放大,就是將OPP回授電阻阻值改小.

[技術說明]: 通常OPP的回授方式是利用主MOSFET下方的電阻來判斷MOSFET的電流是否過載,由電流經過電阻上產生壓降,來得知目前的總輸出功率是否超載,我就畫一下大致上的線路圖讓各位看官更了解

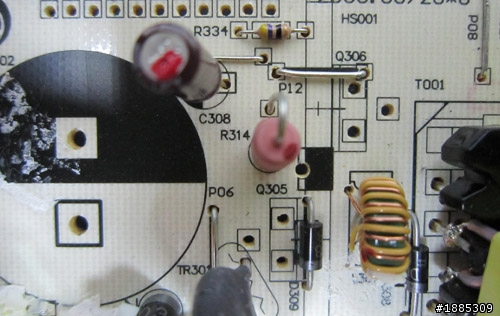

先找出OPP回授電阻

放大OPP功率-回授電阻阻值(因為這個電阻很重要,所以阻值要慢慢降,不要一次降太多)

將原本OPP回授電阻拆下,換上阻值低的電阻



[改裝二]:因為總功率放大,內部零件溫度也是相對提高,所以最好將風扇轉速開到最大,用一顆1K歐姆電阻透過切換開關來控制風扇轉速,

[技術說明]: 一般溫控最簡單的方式就是使用NTC(負溫度係數電阻),來感測週圍溫度,由於溫度上升NTC電阻就會慢慢降低,進而利用分壓方式來調整風扇電壓.

[技術說明]: NTC規格最常使用就是 103 (10的3次方= 10K歐姆),也就是在環溫25度底下阻值是10K歐姆,貼上NTC溫度特性表給大家參考,溫度在90度左右是約為1K歐姆

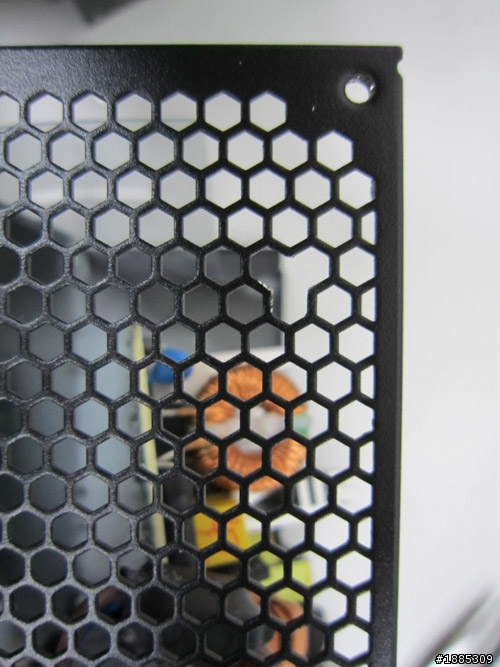

先將電源殼上用斜口鉗剪開一小開口

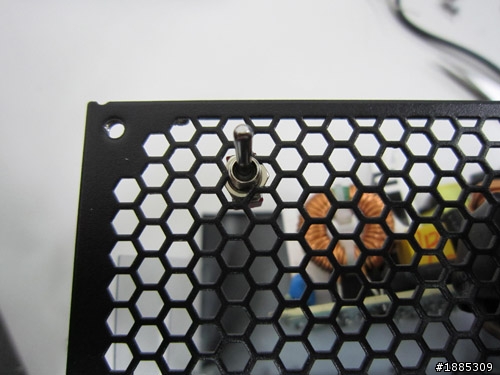

再將切換開關鎖在殼上



切換開關上有3個接頭

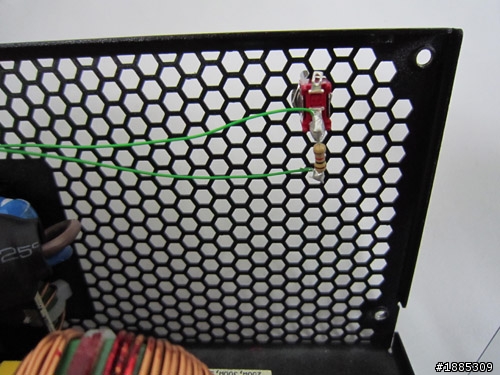

將1K歐姆電阻焊在第三腳.當切換開關往上播就是2-3腳短路

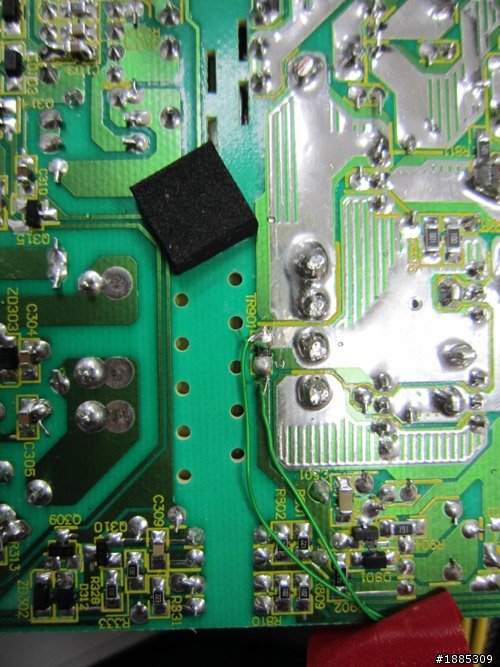

將另一端焊在電源內部原本的NTC電阻兩端,讓這輛顆電阻並聯



因為接線會跨過一次測高壓區,而且切換開關我們手會碰到,所以內部要用熱縮套管比較安全

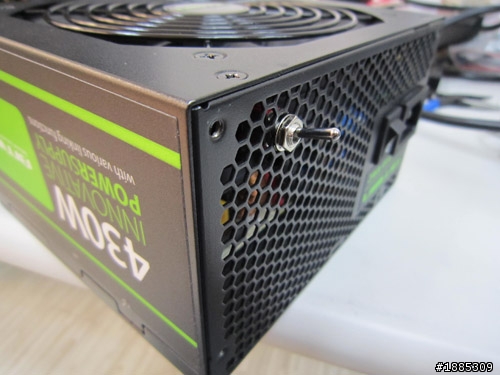

完成-外觀



[改裝三]:這顆電源的PCIE接頭是兩個8Pin,如果要跑GTX580 SLI就不夠,拆開板子來看是否有空間可以加PCIE線進去.

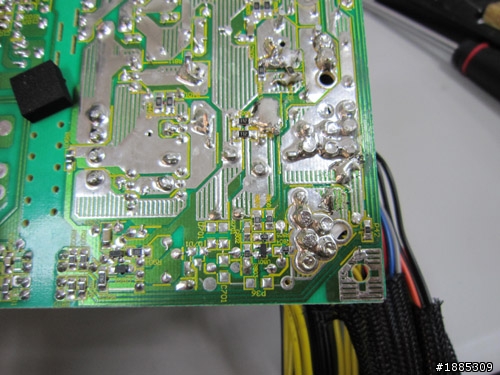

還好有預留+12V線材空間.

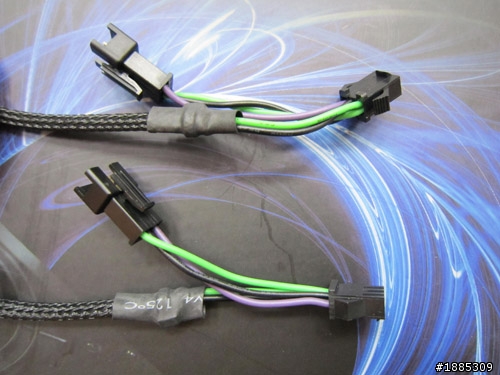

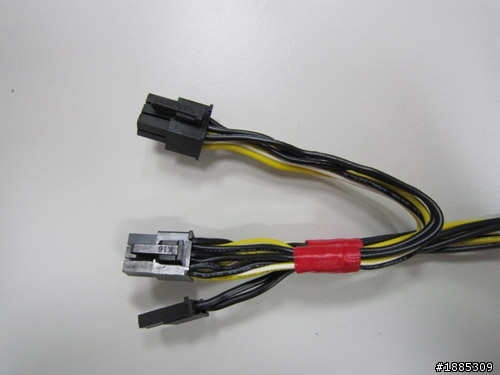

換上兩條PCIE 6+2PIN串6PIN線材.



改裝完成-當然整個最重要的還是要GTX580兩張跑SLI.

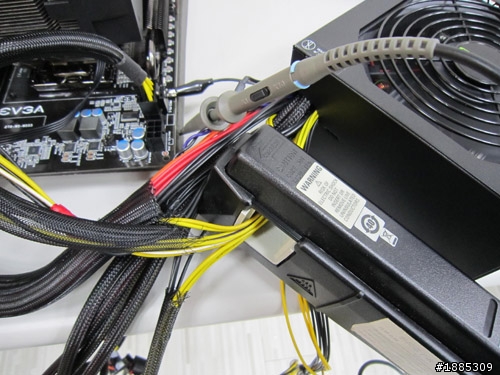

先將電壓/電流勾好,準備開跑

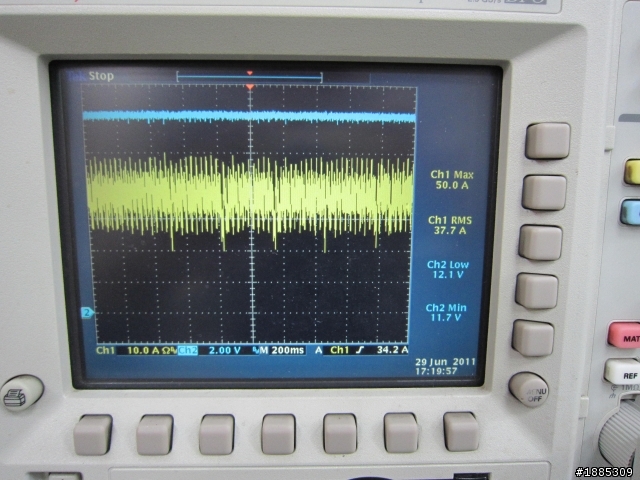

+12V電流連續輸出可以到50A,相當於+12V有600W輸出(爽)


GTX580兩張跑SLI 3DMark11跑出來的成績
