ATX4接頭上有兩條12V，請問為何要有兩個
原因兩個是並聯可提供較大的電流量嗎?
carrera.hom wrote:
ATX4接頭上有兩條...(恕刪)
可以試看看這種方法...
可以將你要的+12V(黃色線)拉成一束，地線(黑色線)也拉成一束，這樣線越粗線就可以承受較大電流
不然一條黃色線18AWG線徑，耐電流較小，若電流輸出太大，線會發燙，容易走火，易發生危險。

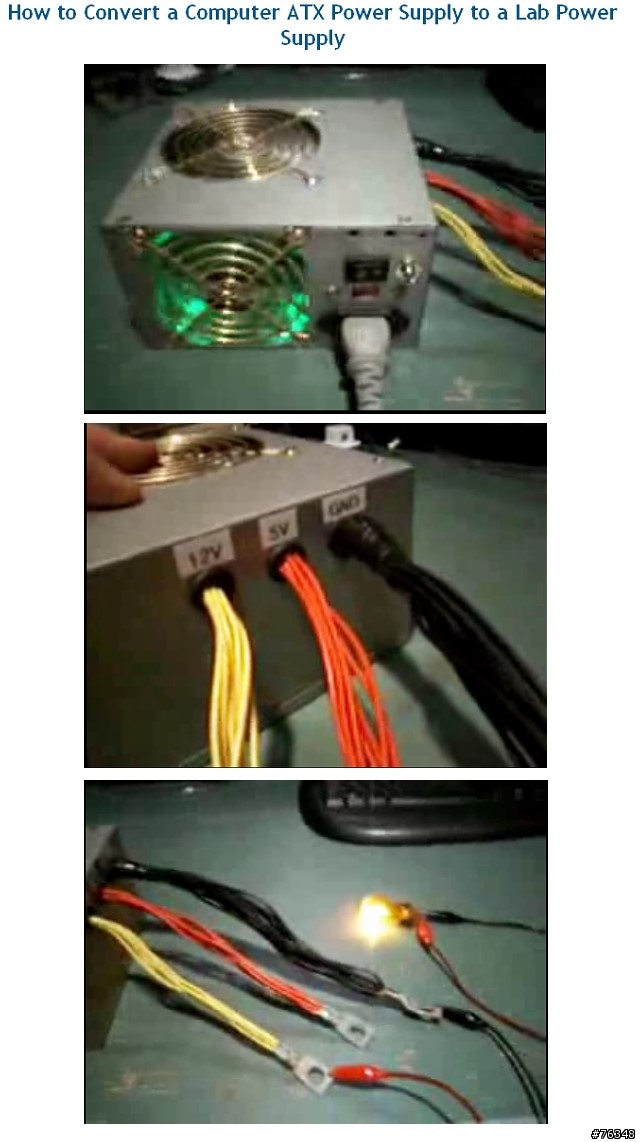

▲影片來源：
http://www.5min.com/Video/How-to-Convert-a-Computer-ATX-Power-Supply-to-a-Lab-Power-Supply-58842059

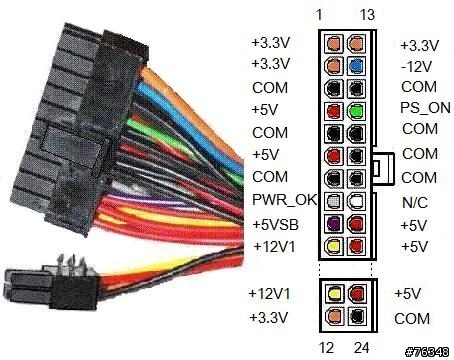

▼還有電腦的Power要獨立使用，需將PS_ON和COM短路，Power才會啟動。
▲圖片來源：http://www.smps.us/20-to-24pin-atx.html

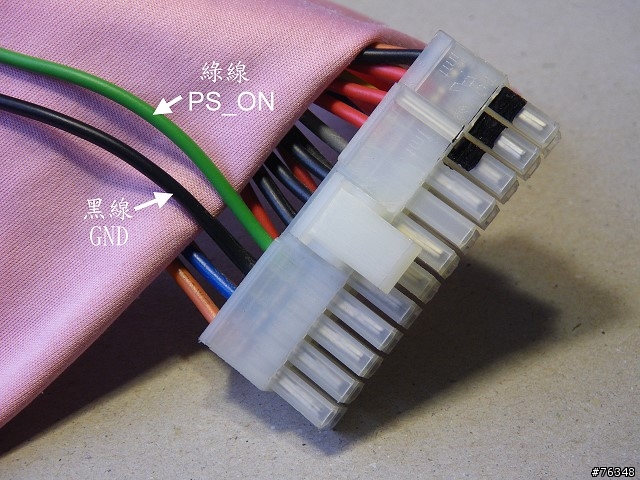

▲將綠色線PS_ON和黑色線COM做短路，以啟動Power
底下，知道的人可以煩請解答一下....

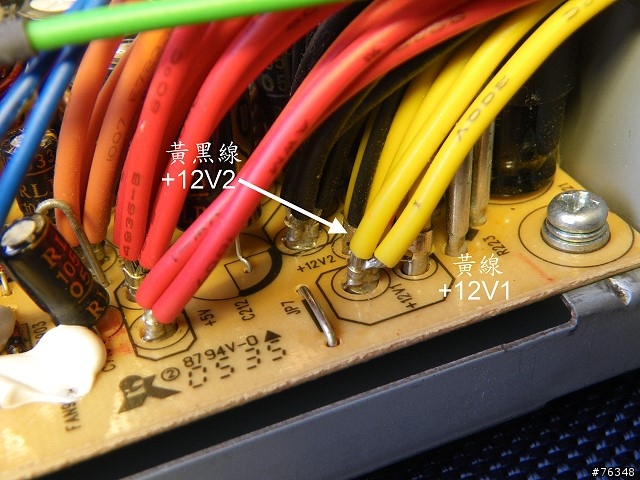

▲我拆了一顆舊的Power來一探究竟，這顆Power有+12V1和+12V2，看了電路板的電路，發現+12V1和+12V2是同一個節點，用電錶量也是導通的。

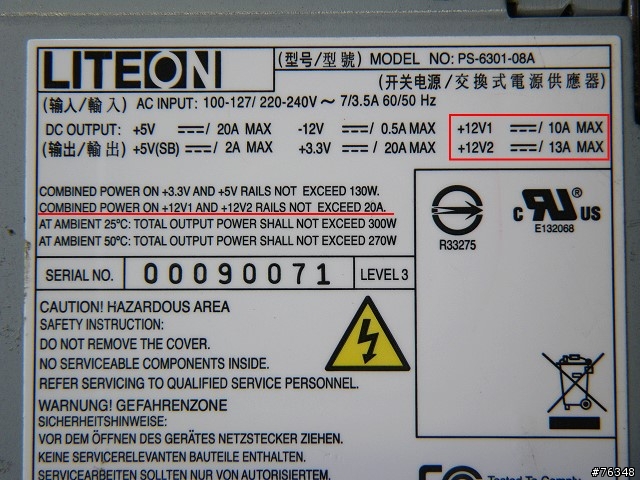

▲再看它的規格，從規格看來是不是表示
+12V1單獨輸出最大可以到10A
+12V2單獨輸出最大可以到13A
+12V1和+12V2兩個加起來不能超過20A
意思是不是這樣(若有錯請指正)
