想請問有沒有讀電子科系or專業玩家能幫忙詳解POWER規格表

yametee
個人積分：2分
文章編號：18730579

2分

樓主

2010-04-12 10:26

請各位大大幫忙解說一下XD~~感謝

以這張圖為例，3.3v , 5v , 12v(有些又區分為12v1,12v2)
以及相對的安培數，能有大大不吝解說一下嗎~
各代表供電於哪些電腦零組件呢?
電流、電壓、頻率這三個選POWER時都很重要嗎?
想說了解多一點，選power比較方便
還有主動被動pfc只差在省電以及耐久度嗎?

想請問有沒有讀電子科系or專業玩家能幫忙詳解POWER規格表

2010-04-12 10:26 發佈

文章關鍵字電子科系規格表玩家 Power

大衛麥芽糖

大衛麥芽糖
個人積分：44分
文章編號：18761483

44分

2樓

2010-04-13 13:23

yametee wrote:
請各位大大幫忙解說...(恕刪)

您所看到的頻率是輸入市電的AC頻率,跟後面使用比較沒直接關係,此外你看到的3.3V 12V1 12V2,以現行電腦規格來說他是提供有外接式電源使用的,電流方面您所看到的12V 6A是指該組電壓可以提供的最大電流,並不是說你可以每個都依圖面所示都吃最大電流(這樣一定會POWER 保護的)不知這樣說您能基本認知嗎

auk109

auk109
個人積分：112分
文章編號：19134449

112分

3樓

2010-04-28 19:39

剛好這兩天翻到之前的一篇文章

http://www.mobile01.com/topicdetail.php?f=299&t=714512&last=7370573

看看有沒有幫助到您 :)

ezhappy

ezhappy
個人積分：0分
文章編號：19147794

0分

4樓

2010-04-29 11:26

樓主問的問題都不錯
不過要用文字敘述、講解可能要打很多(懶...
所以簡單的講解一下
要多說的給其他熱心專家回答
不然樓主還可以估狗一下或是翻翻書
12V要分單路、雙路、3路、4路....等都是設計的問題
不過Intel其實也有相關的規範
像是ATX 2.0標準為：12V輸出最低要有22A，單組的輸出不可超過18A
所以設計是否要符合ATX就看要求囉
而樓主提供的照片
12V分2路：12V1-16A、12V2-16A
合併輸出可達26A
W數計算方式：V*A
EX：12*16=192W(單路最大可輸出192W、但請注意12V合併最大只有312W=12*26不是192W*2)
(個人碎碎念...420W12V單組輸出只有16A在現在來說算有點小囉)
供電的話一樣也有規範可以參照或是依自家喜好設計
所以無法詳細解釋(因為我也沒資料
樓主有興趣可以估狗一下

頻率大衛大解釋了跳過
電壓會依照區域而有所不同，例如台灣就是110V 大陸是220V ...
電流是指一群電荷的流動。
電流的大小稱為電流強度，是指單位時間內通過導線某一截面的電荷量，每秒通過一庫侖的電量稱為一「安培」（Ampere）。安培是國際單位制中的一種基本單位
APFC優點：節省電費、穩定電流

希望我的解釋你能看的懂

wlcc7223

wlcc7223
個人積分：2369分
文章編號：19160609

2369分

5樓

2010-04-29 21:01

不討論細部原件是怎麼做到控制效果下
只要丟一本基本電學課本(雖然滿多編輯商都拆成兩本分上下學期用)
相信馬上就會看懂了

電壓規格，世界上各國標準市電的交流電壓基本上都100~240V
頻率多為50~60Hz
p.s:像台灣還能看到的380V、440V都是工業用的，這要牽扯到三相供電
交流供電方是有分三相跟單相，前者用於發電、工業跟輸電場合
單相則是一般用戶使用的，此處多相跟電腦PCB板上的多相供電不太一樣

至於[主動]跟[被動]在電學上用法也滿特殊
[主動]原件泛指具有供應、增益或是控制能力的原件
[被動]原件則是只有消耗或是做功的能力
所以在APFC就是有顆IC負責調整交流電的功因
單純的被動式PFC我猜想可能是有顆交流電的電容器去改善PSU的電感抗

至於電學基本公式，會用到的不外乎
P(單位W) = V(單位還是V) * I(單位為A)

只是到了交流電的世界(上式用於純直流電場合)，很遺憾
P = V * I * P.F(功率因數，簡稱功因，無單位)
最主要交流電屬於"相量"(不是"向量")計算

剩下的大概都是說明供應量有多少
如同上面板友所說供應幾路有幾安培
還有一些有的沒的標誌都是各國各組織的安規標誌

最後可能是有人會想問為何台灣住家要同時有110V、220V兩種電壓
除了比較老舊的房子用單相二線供應110V
現在都是使用單相三線同時供應110V跟220V
源自於配電變壓器(也有可能是桿上變壓器)二次側把220V分成兩條110V火線跟0V中性線
各自110V+0V就是我們常用的110V，兩組110V就是供應220V(實際上還有0V的第三孔)

接者問題便是220V為何要存在??(畢竟220V比110V更容易造成感電傷害)
最主要220V供電的話，高瓦數的負載可以避免過大的電流(由上述數學式可知)
想像一台吃20A的220V冷氣機，若改成110V規格就要供應40A的電流
要承受如此巨大電流的電線是非常粗的(一般PSU附的線頂多只能承受9~10A)
而且電流的過大容易造成導線過熱間接發生電線走火的風險
相信這位是為何功耗超過500~600W的電腦，各PSU廠商會建議接220~240V的原因

補充:漏了一個部分
12V、5V、3.3V這些常見的低壓直流電壓值
雖然我不太懂最初是怎麼制定出這些值
但可以確定電子學或是電子電路課本內的電路常常使用這些電壓。

甚至DIY的IC電路，傳統TTL甚至是8051都用5V，CMOS(傳統40跟45細列)最低可吃3.3V
還有一些功率電路常常會用12V電源去推

ldmf

ldmf
個人積分：6分
文章編號：19166652

6分

6樓

2010-04-30 0:53

此台標籤說明如下
輸入電壓是115V/10A 230V/6A 頻率50-60HZ

1.左邊單組輸出最大電流3.3V/30A=99W(應該是照片缺一角)5V/30A=150W，2組相加最大不可超過200W
(如果你5V用30A的話.你3.3V只能用15A.因為2組已199.5W)而12V1/16A ，12V2/16A.2組相加最大只能26A.4組最大只能405W.加上-12V.+5VSB.這台可使用約在420W
2.+5V是HD與光碟機 +12V是顯示卡.CPU 其他....
3.都不是很重要注意一下不要拿115V輸入電壓的POWER 去插220V的市電
4.耐久度看POWER內的電容.

5.至於P.F.C 有點複雜.簡單的解釋是台電送多少電力而你實際用多少(晚了有機會再po)

今天補充說明P.F.C

主動或被動式省電程度差不多，耐用度我沒數據可佐證.應該是被動吧，因為他都是電容.電阻.電感之類，笨重體積大佔空間.效率差，不過有沒有P.F.C其省電與否就差很多，以下是我用40W日光燈具測得的數據
沒P.F.C電路

I=0.71 P=110V*0.71A=78W PF=0.516 P=41W

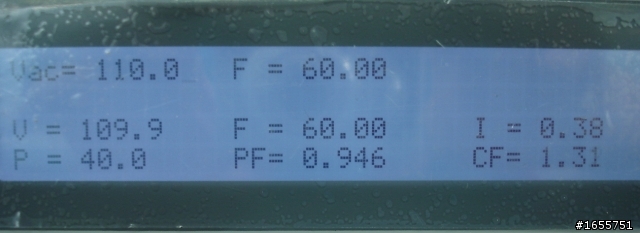

此有加被動是P.F.C

I=0.38 P=110V*0.38A=41.8W PF=0.946 P=40W

台電電流表是以I電流計費,以上兩者差了0.33A,如換算電費每1000W/H=1度電,
110V*0.33A=36.3W 1000W/36.3W=27.5
沒P.F.C點27.5隻40W的燈管一小時就浪費1度電
