最近墨編跟老闆吵著說要組一台精緻的ITX用來工作。
然後過了幾天。老闆桌上就出現了這樣一箱東西
這是一顆來自於海韻電子的 Focus SGX-650 金牌 SFX 電源供應器。
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-4e88e65fa30f6f1ed29dd93c3613cf61.jpg "點我看大圖")
那麼在我們忍不住拆來介紹(手賤)之前。
我們先了解一下。人稱電源供應器我只信海韻的
這間海韻電子是什麼來頭？
為什麼會選擇這顆電源供應器？
這顆電源供應器有什麼厲害的地方？
海韻電子（Seasonic）是一家享有盛譽的電源供應器製造商，專注於設計和生產高品質的電源產品。自1975年成立以來，海韻電子一直以其卓越的工藝、可靠性和節能性聞名於業界。
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-b3c79f0e98cfafa864e0b32e9743d918.png "點我看大圖")
海韻最初專注於生產電子測試設備。隨著時間的推移，他們進入了個人電腦（PC）電源市場，並在1980年開始生產PC電源供應器。Sea Sonic的總部遷至中華民國士林後，他們在台灣開創了自動化測試設備的新篇章，成為台灣電源製造的先驅。
隨著公司的發展，Sea Sonic在國際市場上獲得了成功。他們在荷蘭成立了歐洲辦事處，並於1994年在中國東莞建立了一家工廠。Sea Sonic在1995年為奔騰市場開發了ATX電源，並在1997年獲得了東莞工廠的ISO9002認證。
進入21世紀後，Sea Sonic不斷努力提高電源供應器的效率和功率輸出。他們開始生產符合RoHS和WEEE標準的產品，並在全球範圍內贏得了獎項和推薦。Sea Sonic還推出了多個系列的電源供應器，包括80 PLUS® Gold、80 PLUS® Platinum和80 PLUS® Titanium等高效能評級的型號。
Sea Sonic在產品設計方面也表現出色。他們引入了S2/S3FC（Smart & Silent Fan Control）技術，並致力於開發綠色、靜音的電源供應器。公司在全球設立了辦事處，以服務不同地區的客戶
Sea Sonic一直致力於提供優質、可靠的電源供應器，並獲得了多個設計獎項的肯定。他們的產品廣泛應用於個人電腦、工作站和伺服器系統中，為用戶提供穩定和可靠的電力支援。
其宣傳標語為 The heart of your system
The heart of your system的含意為
就像人體的心臟是維持生命運作的關鍵器官一樣。因此，當描述"the heart of your system"時，意思是它為電腦系統中不可或缺的核心組成部分
而如果電腦的電源供應器有問題。確實就會出大事。
不開機 斷電 死機。可以說近9成以上電腦有問題 均來自於最前線的電力系統
"電源供應器"
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-1d47e245b1e41b57f126b2bab66520b9.png "點我看大圖")
在其“One Seasonic” Sea Sonic 改造其整個產品線，推出 PRIME、FOCUS 和 CORE 系列
今天我們介紹的就是他的Focus產品線系列 SGX-650
海韻10年保 金牌 的 SFX 電源
至於什麼是SFX？

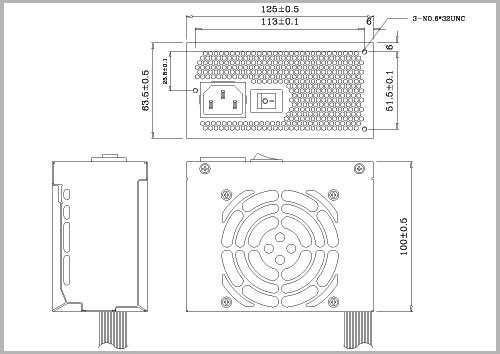

SFX 常見於一些小型機殼。此PSU可能被誤稱為Micro ATX。 由於這個規格的電源在長寬高都略小於ATX PS/2規格，所以只需要一個轉換架就能可以安裝在支援ATX PS/2規格的機殼中。有些市售的SFX電源就附有轉換架。 標準尺寸為：125 mm (W) x 63.5 mm (H) x 100mm (D) 目前市面上也有自此規格衍生的版本，如長度超過100mm的SFX-L |
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-5c2199a0e61a09fc344d8cd8fc1c1f02.png)
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-56f3faeeff48a1e76d0e26808ea6a89b.jpg)
有些超迷你型機殼就需要使用SFX電源來作安裝
例如：
Fractal Design Ridge 機殼
或是
abee AS Enclosure W1
酷碼 MasterBox NR200P 白 等等
較為經典ITX機殼。
因由縮得體積較小 才會使用這種電源
那麼 為什麼這顆會出現在老闆桌上呢？那當然是因為我想組超迷你文書機阿XD
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-2a6ffe6f822b1846c4b006d0bd2c569f.jpg "點我看大圖")

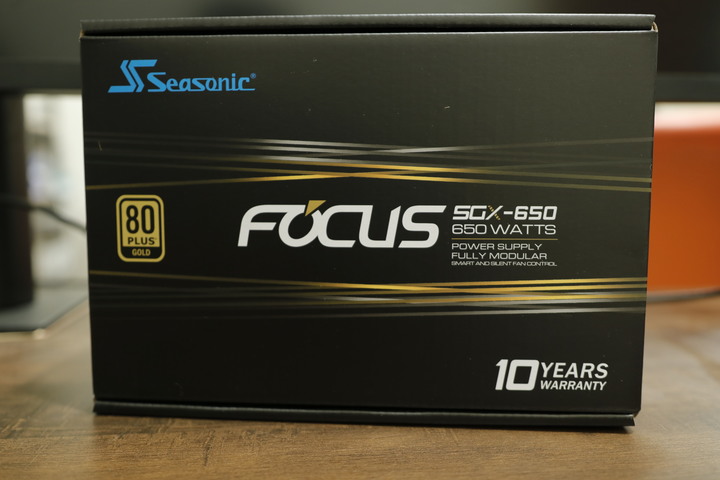

最右下角直接跟你說十年保固。這是海韻電子對自己產品品質有信心的證明
首先從外觀來看。
外盒左上角標上了海韻電子的標準藍色Logo
產品中線標示了產品的等級為 80Plus Gold。
型號Focus-SGX-650。全模組化電源供應器。

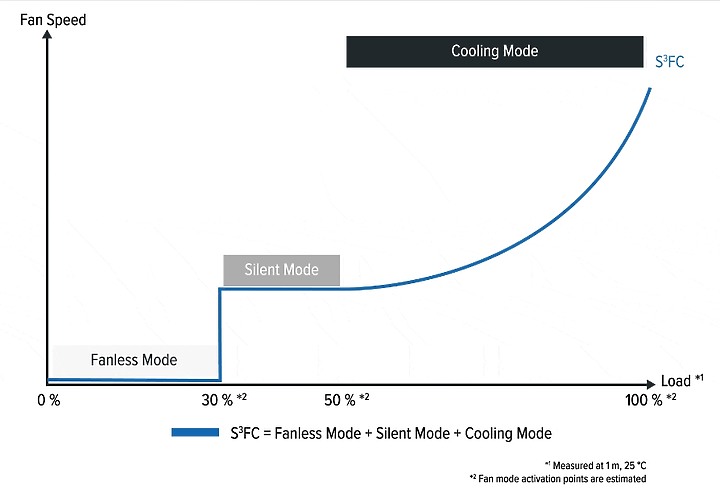

自帶 自動靜音風扇控制功能(S3FC)

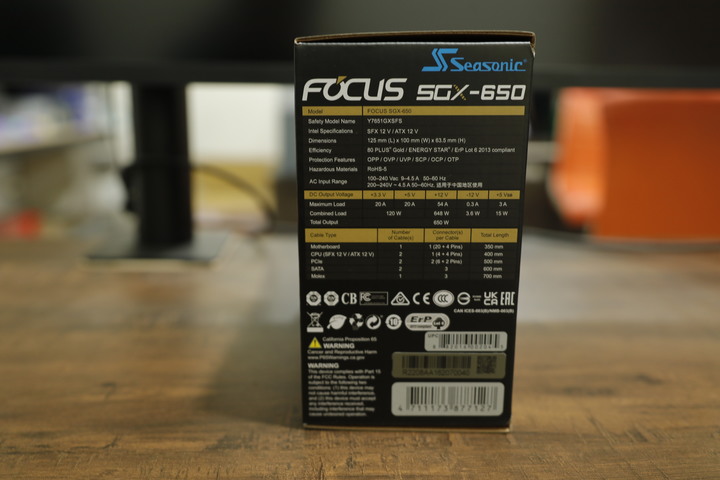

側面則標記了一些參數
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-6cd1753add53ab0c873406658165aa24.jpg "點我看大圖")
規格參數如下：
SSR-650SGX
| Technical Specifications | ||
|---|---|---|
| 80PLUS® | Gold | |
| Cybenetics Efficiency Level | Gold | |
| Cybenetics Noise Level | Standard+ | |
| Form Factor | Intel SFX 12 V / ATX 12 V | |
| Dimensions | 125 mm (L) x 125 mm (W) x 63.5 mm (H) | |
| Fan Information | Fan Size | 120 mm |
| Fan Control | Premium Hybrid Fan Control | |
| Fan Bearing | Fluid Dynamic Bearing | |
| Life Expectancy | 50,000 hours at 40 °C, 15 % - 65 % RH | |
| Cable Information | Modularity | Fully Modular |
| Cable type | Flat black cables | |
| Electrical Features | Operating Temperature | 0 - 50 °C (derating from 100 % to 80 % from 40 °C to 50 °C) |
| MTBF @ 25 °C, excl. fan | 100,000 hours | |
| AC Input | Full Range | |
| Protection | OPP, OVP, UVP, OCP, OTP, SCP | |
| Safety and Environmental | Safety and EMC | cTUVus, TUV, CB, CCC, BSMI, EAC, CE |
| Environmental Compliance | Energy Star, RoHS, WEEE, ErP Lot 6, REACH | |
| Warranty | 10 Years | |
| Power Output | ||||||
|---|---|---|---|---|---|---|
| AC Input | Voltage: 100 V - 240 V | |||||
| Current: 9 - 4.5 A | ||||||
| Frequency: 50 Hz - 60 Hz | ||||||
| DC Output | Rail | +3.3 V | +5 V | +12 V | -12 V | +5 VSB |
| Maximum Power | 20 A | 20 A | 54 A | 0.3 A | 3 A | |
| 100 W | 648 W | 3.6 W | 15 W | |||
| Total continuous power | 650 W | |||||
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-05e0cd86fd4616f3029b6a007125a02f.jpg "點我看大圖")

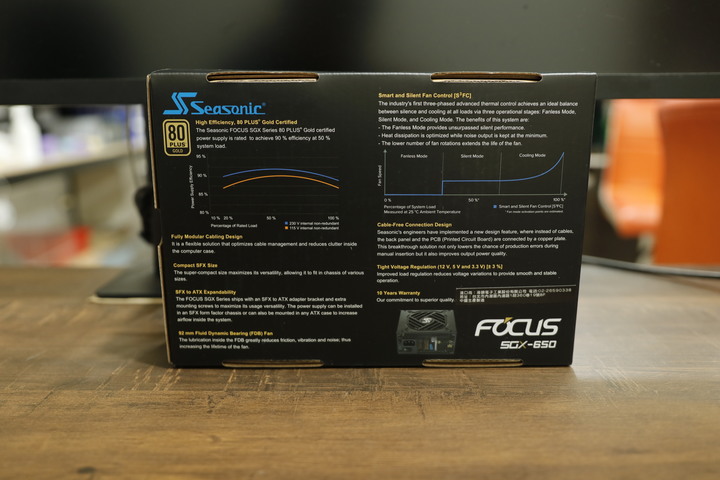

轉換曲線效率圖如下
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-a7b8b8a62c935d946129ff69c1c21504.png "點我看大圖")
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-a1f4cec81bfc373bb65e7ff93378a2b1.jpg "點我看大圖")

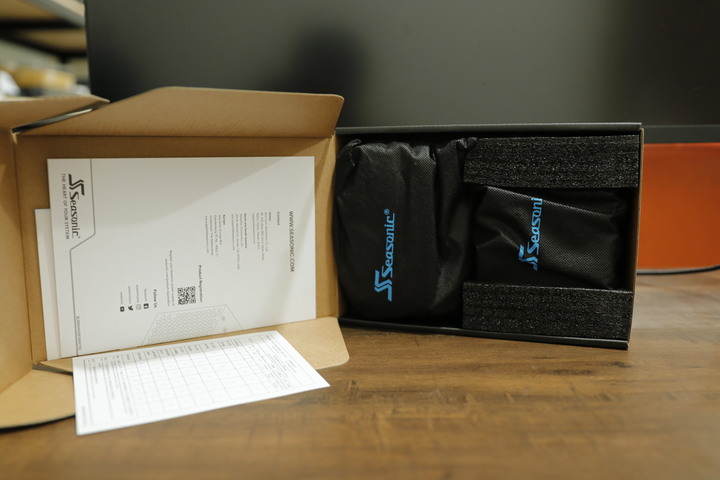

開箱後可以看到海韻對產品的包裝確實不留餘力。由左至右分別為
產品說明文件相關紙類乙份。線材與配件一份。本體一份。
本體與線材均使用不織布束口袋包覆。避免刮傷的同時可營造高級感。
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-c62d35a4b575d3bde11b5c0bac3c4988.jpg "點我看大圖")

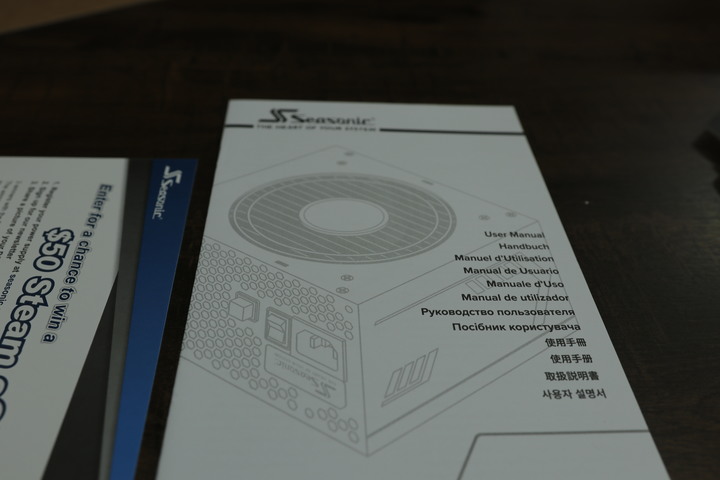

文件包含 產品使用說明書一份
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-3f4efd98274728fd5969beaa23cd286f.jpg "點我看大圖")

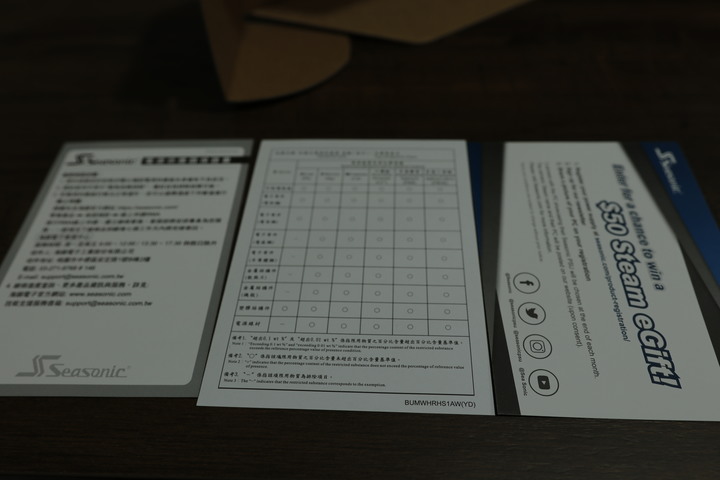

產品保固卡與認證相關最右邊則是50元的STEAM 禮物卡。
但兌換方式有點麻煩。我這邊就不說了XD 反正我應該是沒有要換.
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-1372dcc4abeb21a98a29aa2f2a044683.jpg "點我看大圖")

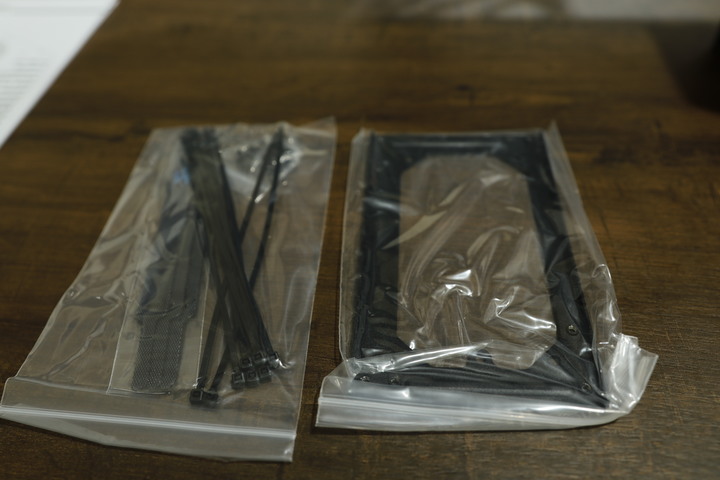

線材配件包內容物：

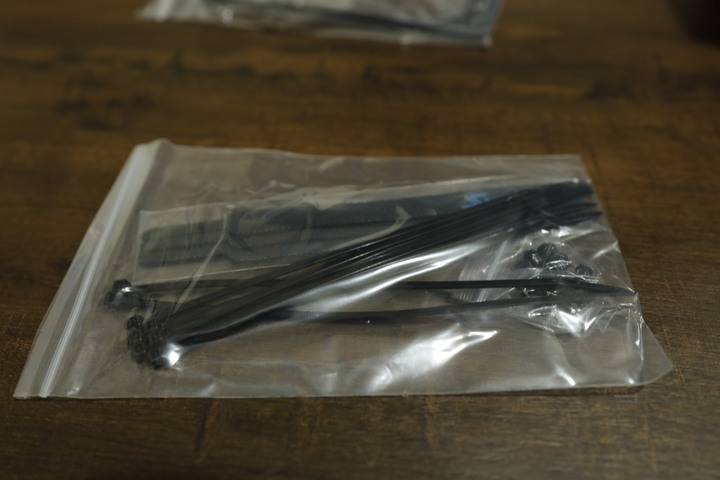

海韻魔鬼氈束帶3條 與塑膠尼龍束帶6條 黑色上光標準PSU螺絲4顆

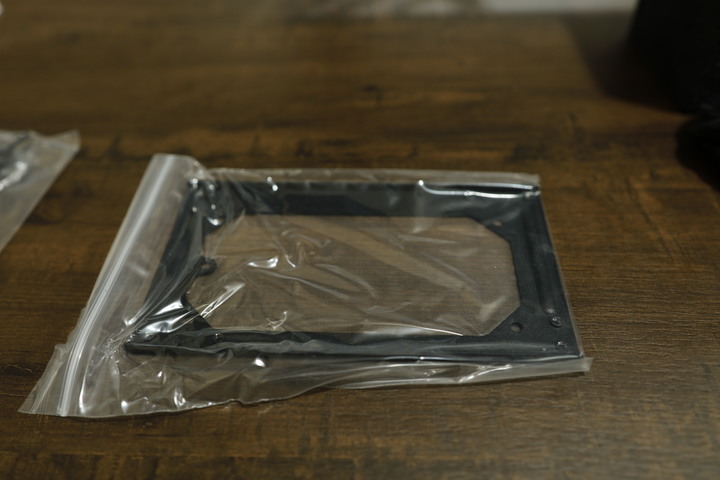

SFX轉接ATX標準支架一份 ：用以將較小的SFX電源安裝至標準的ATX大小機殼。
全部都用塑膠袋乾淨分裝
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-a7460fe63839c4861ee9379ac748954a.jpg "點我看大圖")
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-a0b0a5d91dfdbf0a5bf23d6804dd6d6e.jpg "點我看大圖")
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-db77275b58e25f7b3b8180807163f0ca.jpg "點我看大圖")

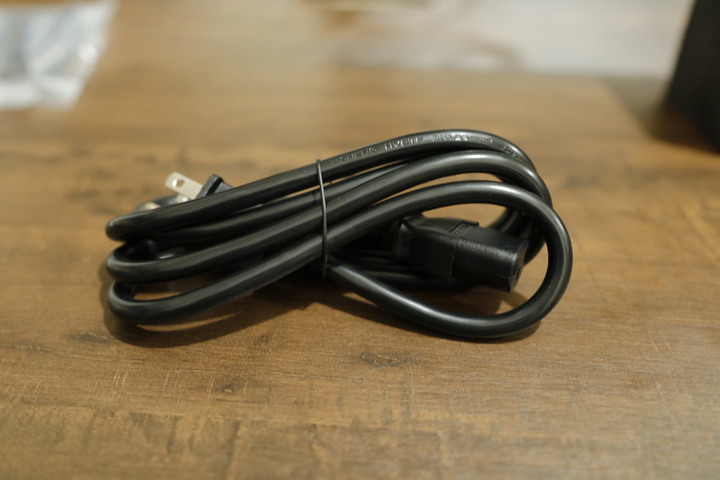

主電源線一條。符合UL規範。避免發生危險：
對。電源線沒有符合規範其實也是常見的電腦燒起來的原因唷。
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-97fc0a9c0cc7a03e1dcf9b5231695099.jpg "點我看大圖")

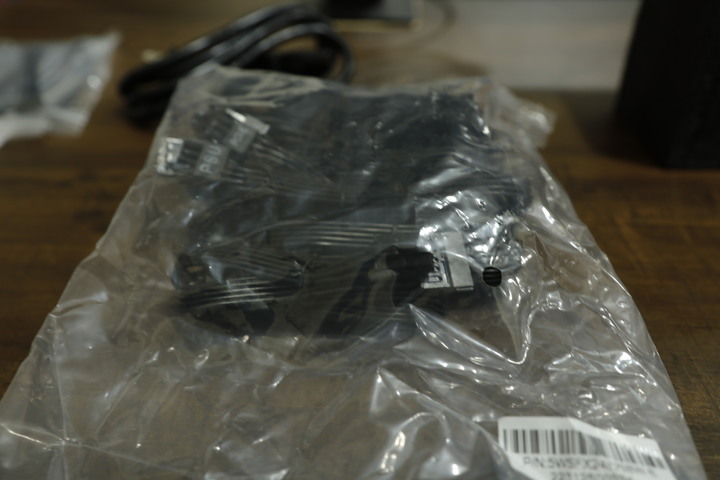

模組線放置於一次性束帶包裝
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-24552c9e4ce5884b46e1751e0370cf4f.jpg "點我看大圖")

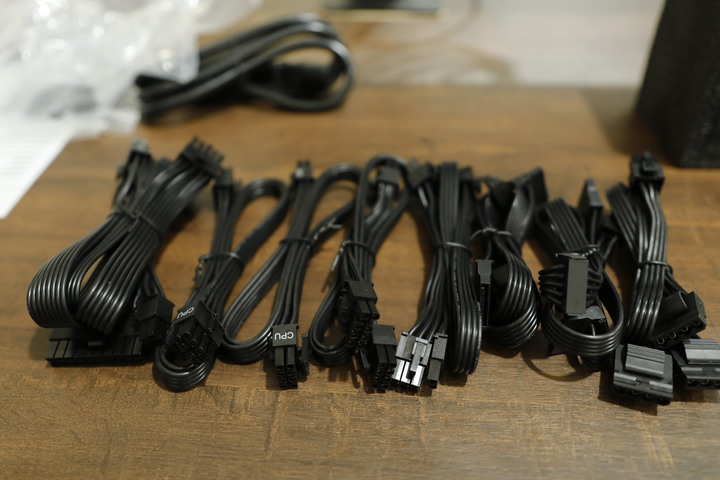

線材由左至右分別為
- MB 24PIN
- CPU EPS*2
- PCI-E *2
- SATA*2
- 4PIN MOLEX *1
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-338006bcc170b7caeff2d4eeb39a9c25.jpg "點我看大圖")
為了方便理解線材長度與接頭數量相關。下面為列表
SSR-650SGX
| Cable type | Connector(s) per cable | Total length (mm) | Number(s) of cable(s) included | |
|---|---|---|---|---|
| MB (24/20 pins) | 1 | 350 | 1 | |
| CPU (8/4 pins) | 1 | 400 | 1 | |
| PCIe (8/6 pins) | 2 | 500 | 2 | |
| PCIe (8/6 pins) | 1 | 750 | 0 | |
| SATA | 4 | 810 | 0 | |
| SATA | 4 | 800 | 0 | |
| SATA | 4 | 760 | 0 | |
| SATA | 2 | 700 | 0 | |
| SATA | 3 | 600 | 2 | |
| SATA | 2 | 570 | 0 | |
| SATA | 2 | 470 | 0 | |
| SATA | 2 | 450 | 0 | |
| Molex | 3 | 700 | 1 | |
| Molex | 2 | 470 | 0 | |
| Molex to SATA 3.3 Adapter | 2 | 300 | 0 | |
| Molex to FDD Adapter | 1 | 101 | 0 |

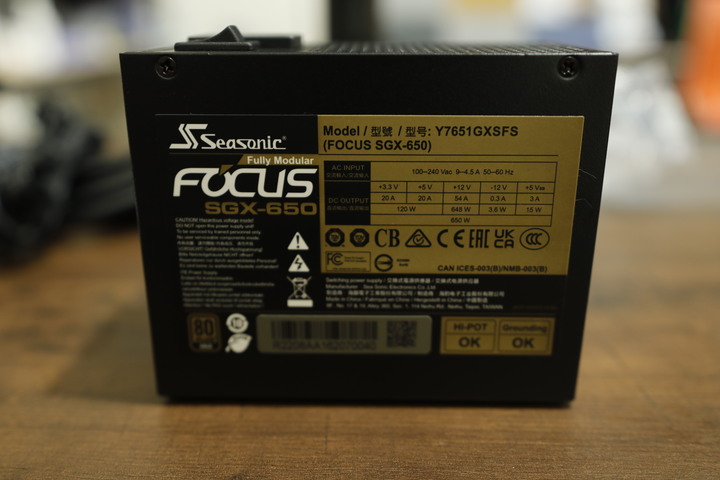

這邊可以看出
型號為：Y7651GXSFS-(FOCUS SGX-650)
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-c11c2ceef9a52f635893b01298d0a421.jpg "點我看大圖")

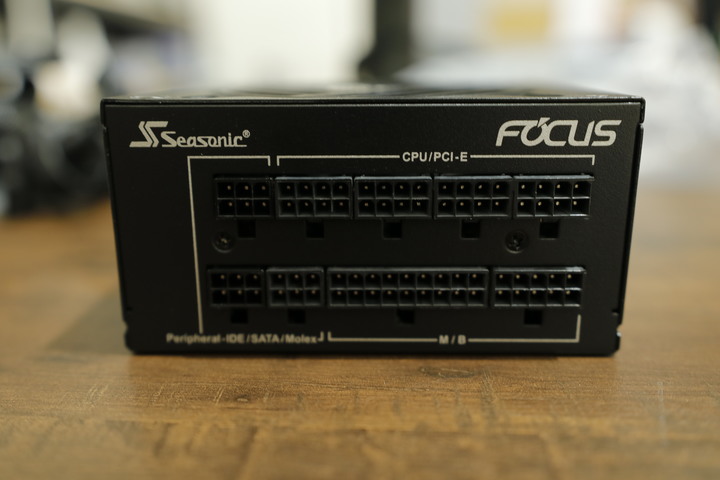

上面也有標註，處理器主機板PCIE等接線位置。
以文書機來說這個電源配置絕對是夠的。
雙EPS 12V,雙PCIE 8PIN
我要拿來辦公
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-ddab37e98f8547481ea44cf502279a5f.jpg "點我看大圖")

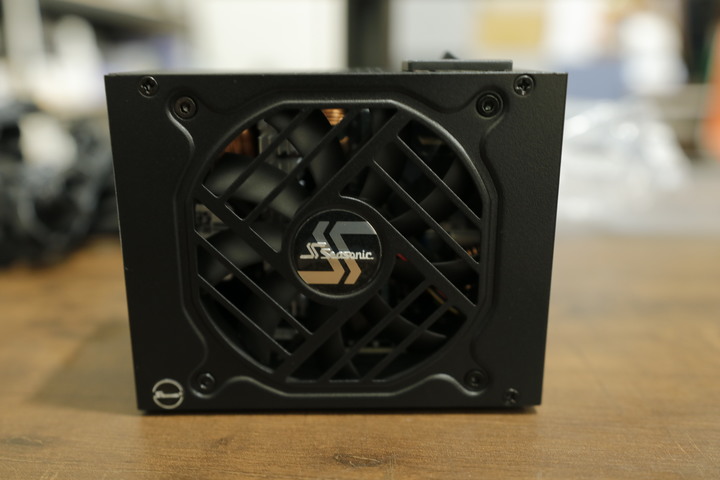

正面風扇開口有點好看。這應該與 Vertex系列的向量形象類似
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-aeb6122d49c51aa91a41fb2cc7f5ae78.jpg "點我看大圖")

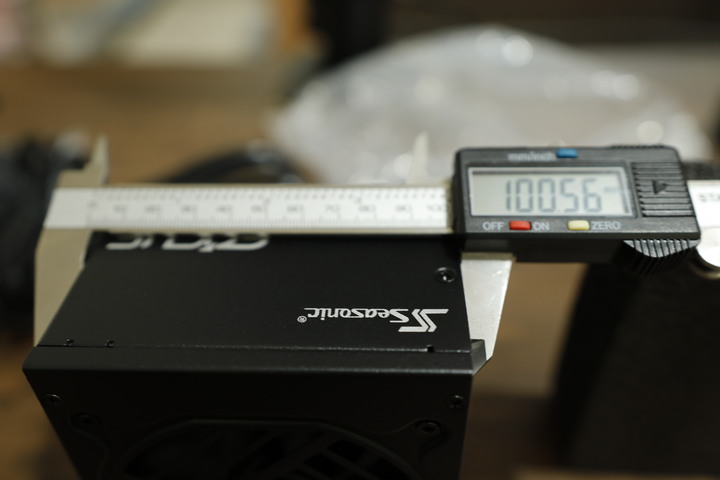

總長度量測為 100.56mm 可視為 100mm 其餘應為烤漆量測誤差
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-fcf418587f1051ad91d568e283947a0e.jpg "點我看大圖")
高度為64.49mm
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-e9324827805e12fb954cbee2527f0f55.jpg "點我看大圖")

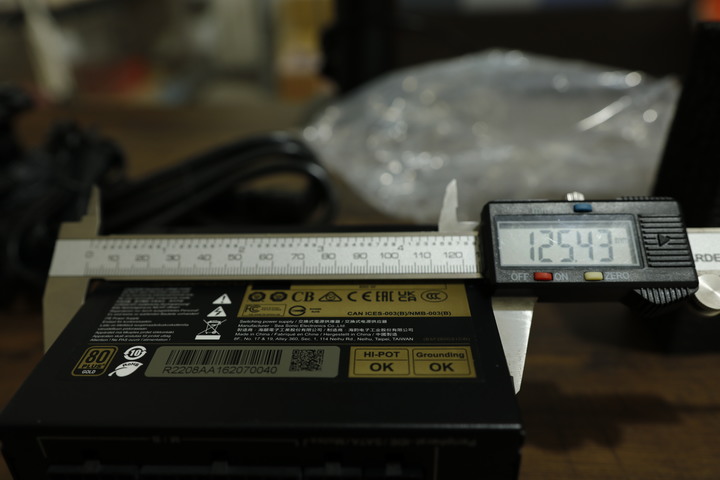

總寬度為125.43mm
![[小體積的老朋友] 海韻SGX-650 全模組化 金牌 10年保 並具有自動靜音風扇控制功能的性能小鋼炮](https://attach.mobile01.com/attach/202305/mobile01-678cd1484dc66d9dcb88212c786c3d79.jpg "點我看大圖")
確實符合SFX標準規範
然後我們就～
先把它收起來！
先把它收起來！
先把它收起來！
你們也許會說。靠 我褲子都脫了小編妳就給我看這個？
幹它阿！
我感到很抱歉～因為其他東西還沒有到嘛 (戳手指)
那麼，我是墨心。我們下次見囉 (笑) (逃~
商品總結：
海韻SFX系列 SGX-650具有以下特性
- 具6項保護。可安全保護電腦裝置與主架構
- 符合SFX標準安裝長度寬度與高度
- 附件帶有ATX-SFX轉換套件。可安裝於標準機殼內。兼具相容性
- 線材完整度不錯。具強大擴充能力
產品缺點：待定
