安耐美REVOLUTION D.F.系列全模組化電源供應器，具備80PLUS金牌認證，四路12V設計，直流轉直流(DC-DC)架構，內部全面使用日系105°C電解電容，整合OVP/UVP/OCP/OPP/OTP/SCP/SIP保護，確保最高穩定度與相容性。內部14公分風扇採用專利磁力氣懸軸承(Twister Bearing)，並透過SAC風扇控制，能讓電源風扇在70%負載下維持寂靜400rpm運轉，同時結合DFR逆轉彈塵技術，減少灰塵堆積以延長風扇及電源使用壽命，除開機下自動啟動逆轉彈塵外，也具備可隨時手動啟動的開關
ENERMAX REVOLUTION D.F. 750W(ERF750EWT)輸出接頭數量：
ATX24P：1個
CPU12V 4+4P：2個
PCIE 6+2P：4個
SATA：8個
大4P：4個
小4P：1個(轉接線)
外盒正面，左上為安耐美ENERMAX商標，右上為產品特色圖示及輸出功率，右下為80PLUS金牌標誌及電源實體圖，最下方為REVOLUTION D.F.名稱
外盒背面，以圖片介紹DFR逆轉彈塵/SAC風扇控制/全模組化等特色、650W/750W/850W機種的各類輸出接頭實體圖/數量表、各路輸入/輸出/外觀尺寸規格表、”電腦用電源供應器，請參訪我們網站獲取更多資訊”的多國語言說明、安規認證標誌、廠商聯絡資訊、QR碼
外盒下方側面印上安耐美ENERMAX商標及REVOLUTION D.F.名稱
外盒上方側面為產品特色英文簡介及產品條碼貼紙黏貼區
外盒左右側面也印上安耐美ENERMAX商標及REVOLUTION D.F.名稱

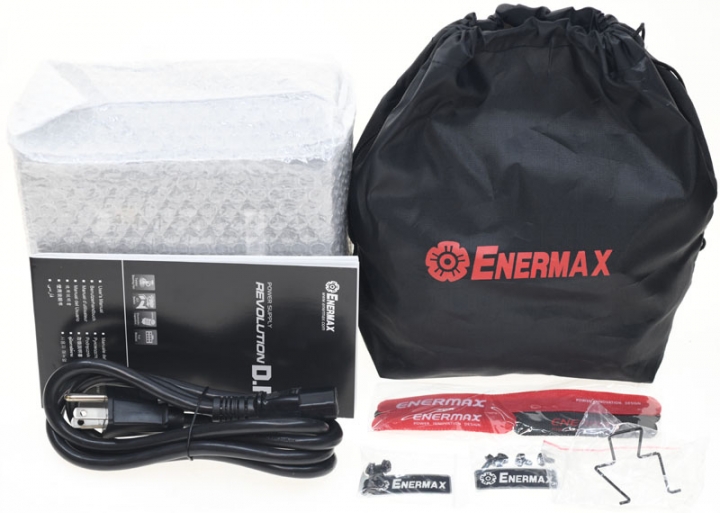

內部配件一覽，電源本體裝在氣泡袋中，所有模組化線材放置在印有商標的黑色尼龍束口袋內，其他還有說明文件、交流電源線、印有商標的魔鬼氈整線帶、CordGuard交流電源線固定夾、固定螺絲、商標貼紙
ENERMAX REVOLUTION D.F. 750W(ERF750EWT)本體外殼採消光黑烤漆處理

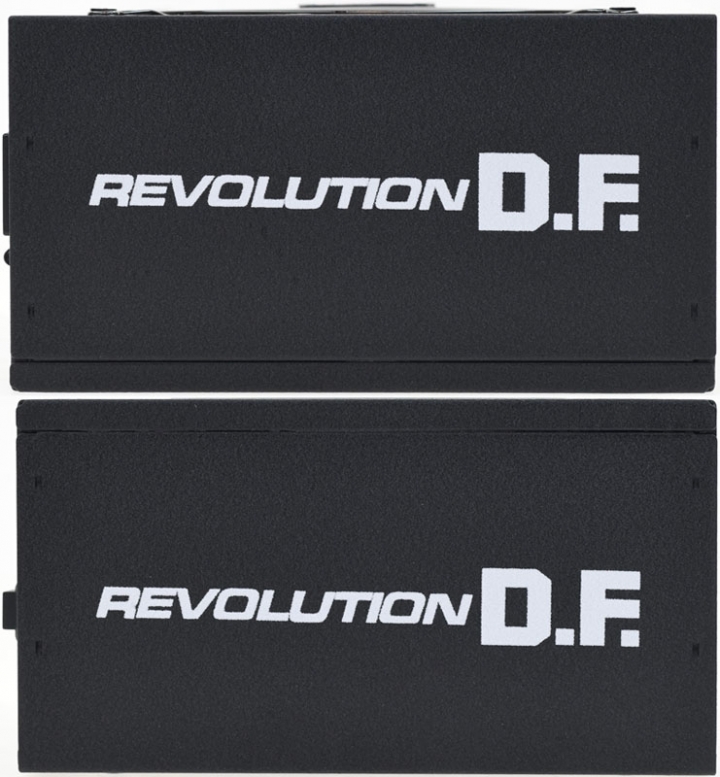

電源外殼兩側直接印上白色REVOLUTION D.F.字樣
風扇護網中央有商標銘牌，護網雖固定在外側，但底部的銀色方形金屬裝飾框與易碎保固貼紙貼在一起，自行拆除清潔時應避免動到裝飾框而把保固貼紙弄破

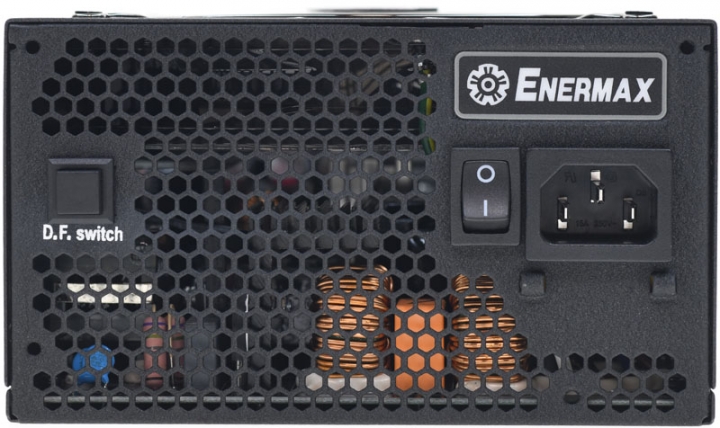

後方六角蜂巢網狀散熱出風口，交流輸入插座及電源總開關上方有商標貼紙，D.F.逆轉彈塵手動啟動開關設置在靠近旁邊的位置

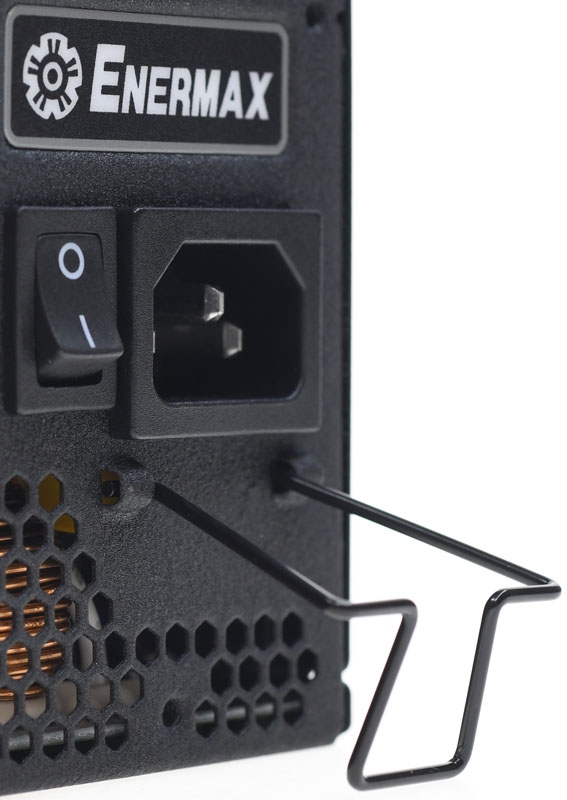

交流輸入插座下方有兩個轉軸孔，是用來安裝配件內的CordGuard固定夾
CordGuard固定夾實際使用示意圖，可避免因意外拉扯電源線導致接觸不良或脫落，而使電腦斷電
全模組化插座印有對應裝置種類的標示字樣，此處也有印上商標
各插座所對應的12V迴路如圖片下方所示
外殼背面的標籤貼紙上印有商標、產品名稱、型號、80PLUS金牌標誌、輸入/輸出規格、輸出功率、認證標章、警告訊息、產地、製造商。最下方有品管及條碼貼紙黏貼處
自印有商標的黑色尼龍束口袋內取出所有的模組化線材
一組ATX24P帶狀模組化線路，長度為59公分，採用18AWG線材
兩組帶狀模組化線路提供兩個CPU12V 4+4P，長度為70公分，採用16AWG線材

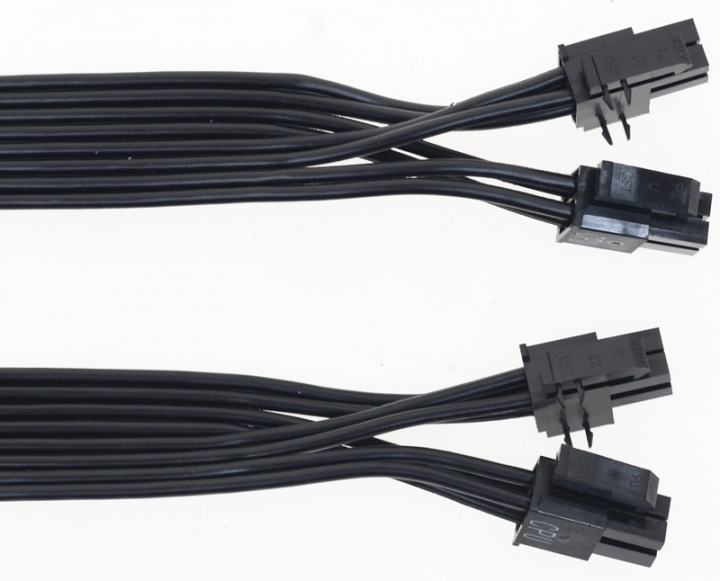

兩組帶狀模組化線路提供四個PCIE 6+2P接頭，至第一個接頭長度為50公分並採用16AWG線材，接頭間線路長度為15公分並採用18AWG線材
三組週邊裝置帶狀模組化線路，其中兩條每條提供四個直角SATA接頭，另一條提供四個直式大4P接頭，至第一個接頭長度為45公分，接頭間線路長度為14.5公分，採用18AWG線材
隨附一條大4P轉小4P連接線，長度為15公分，採用20AWG線材
將所有模組化接線插上後的樣子，還會預留一組8P插座及一組6P插座
內部結構及使用元件說明簡表
ENERMAX REVOLUTION D.F.為僑威(CWT)代工，內部結構為一次側半橋LLC(HB-LLC)諧振功率級、二次側12V同步整流、DC-DC轉換3.3V/5V、無跨接線的全模組化結構布局
採用ENERMAX自家的半透明葉片風扇，中央有商標貼紙，結合DFR逆轉彈塵技術，電源啟動時風扇扇葉會先逆向運轉約十秒，然後轉為正常方向運轉

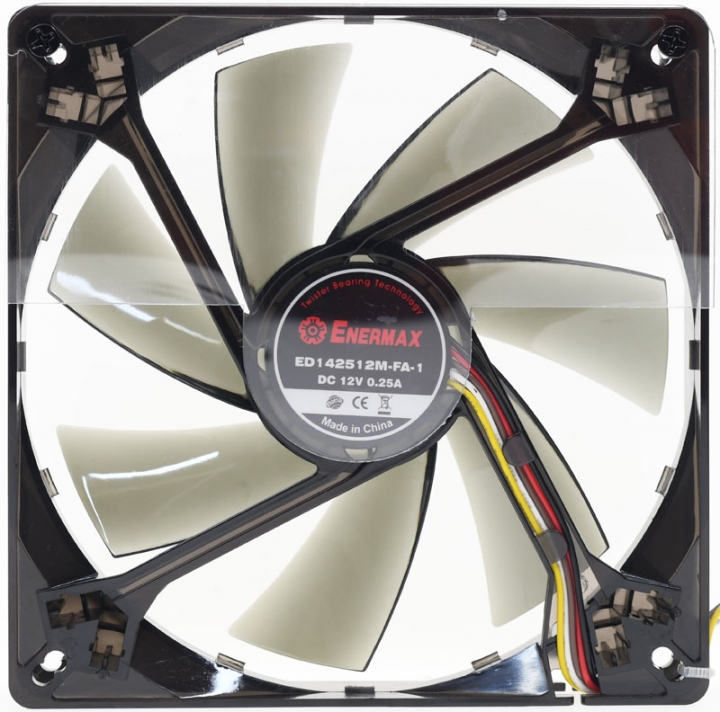

背面貼紙上的型號為ED142512M-FA-1，是一款採用磁力氣懸軸承(Twister Bearing)的14公分12V/0.25A風扇，下方有設置透明導風片

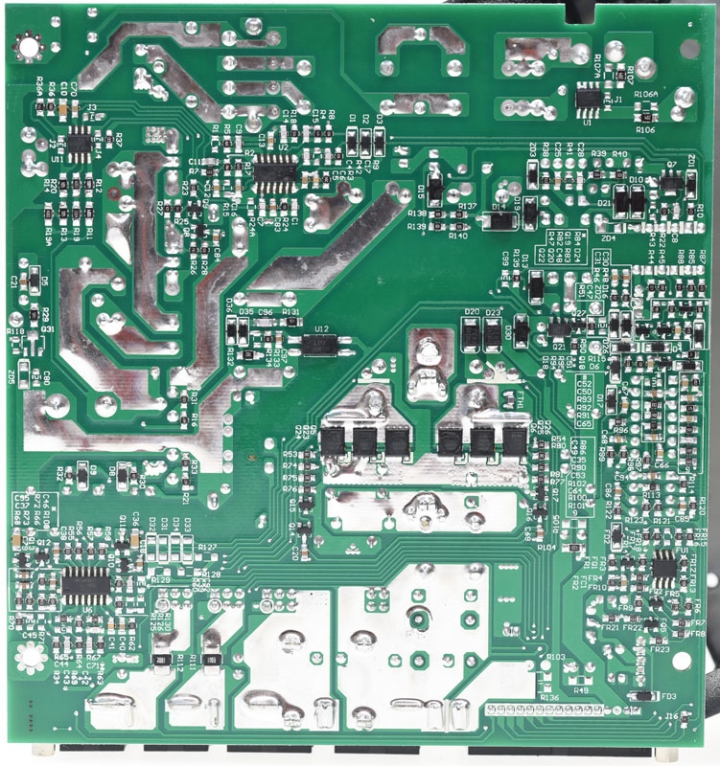

主電路板背面焊點整體做工良好，大電流路徑採用敷錫來增大電流承載能力及協助導熱，X電容放電IC、APFC/功率級控制IC、二次側同步整流MOSFET、風扇控制電路都安裝在主電路板背面
帶金屬外罩的電源插座後方焊點直接焊上Cx及Cy電容，綠色接地線鎖至外殼上完成接地通路，電源開關的白/黑線接至主電路板，開關焊點及插座接地線焊點有包覆絕緣套管，不過插座L/N線焊點則未包覆
交流電源線磁環也有包覆絕緣套管，主電路板上電線焊點處有點上白色固定膠
手動逆轉彈塵按鈕開關焊點處裸露，只有線路有另外包覆絕緣套管

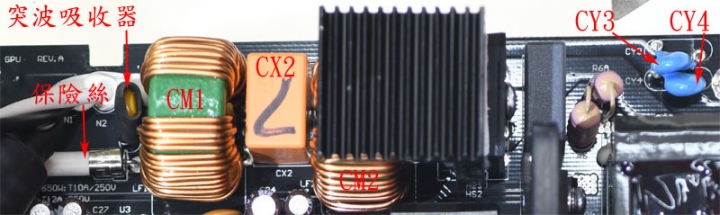

EMI濾波電路，左側交流輸入端突波吸收器外面有包覆絕緣套管，臥式安裝的防爆保險絲未包覆絕緣套管
EMI濾波電路背面有一顆Power Integrations的CAPZero CAP004DG X電容放電IC搭配電阻，可在通電時減少微小交流功耗的損失，並於電源切斷時正常釋放X電容殘留電能
一顆GBU1506橋式整流器，塗抹散熱膏後安裝在一個加大的L型散熱片上

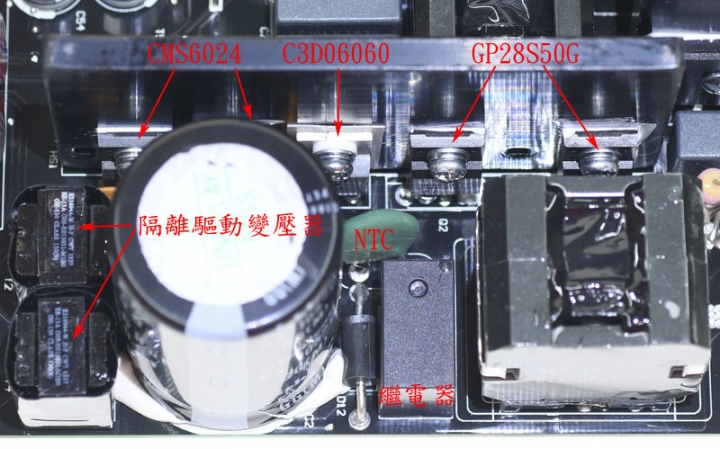

APFC及一次側的功率元件都裝在同一片散熱片上。APFC功率元件使用兩顆Champion的GP28S50G全絕緣封裝Power MOSFET及一顆CREE的C3D06060 SiC Schottky Diode，一次側半橋式LLC(HB-LLC)諧振功率級使用兩顆Champion的CMS6024全絕緣封裝Power MOSFET。右下APFC電感採用封閉式磁芯結構，APFC電感左側的NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後繼電器會將其短路，去除NTC所造成的功耗損失
APFC電容左側的一次側MOSFET隔離驅動變壓器有兩顆，一個MOSFET使用一顆驅動變壓器
APFC電容採用一顆Nichicon 560µF 400V GG系列105度電解電容
裝在主電路板背面的Champion CM6500UNX APFC控制IC，為一次側APFC電路控制核心，其左側為PFC節能電路使用的Champion CM03X
安裝在輸入保險絲旁的輔助電源電路一次側整合式電源IC，為Power Integrations的TinySwitch-LT系列TNY177PN整合式電源IC
一個諧振電感與兩個諧振電容組成一次側LLC諧振槽
12V功率級主變壓器(上)及輔助電源電路變壓器(下)外部包覆黑色聚酯薄膜膠帶，主變壓器右側兩片直立金屬板可協助背面同步整流MOSFET熱量發散

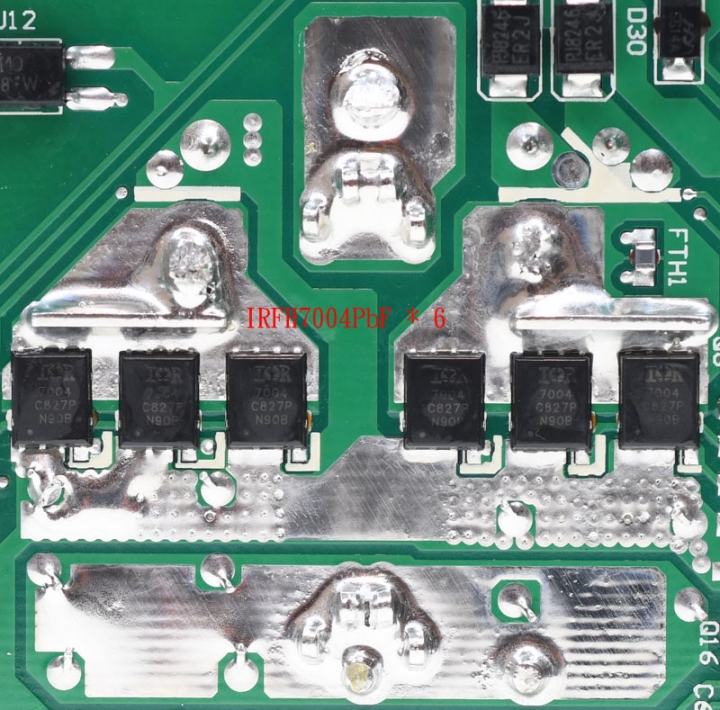

12V功率級二次側採用六顆IR(已被Infineon收購)的IRFH7004PbF MOSFET來組成全波同步整流電路，大電流路徑上以敷錫方式來增強載流能力及協助散熱，MOSFET上方焊點也可將熱量傳導至電路板正面的金屬散熱片，風扇溫控用熱敏電阻FTH1安裝在右側三顆MOSFET上方焊點的邊緣處
安裝在主電路板背面的Champion CM6901X，用來控制12V功率級的一次側HB-LLC以及二次側12V同步整流。右下為3.3V/5V輸出端的電流檢測用分流器
12V濾波電路採用六顆日系Nichicon FP系列固態電容和五顆Nichicon HE系列電解電容組成
12V濾波電路兩個電感採直立安裝
用來把12V轉換成3.3V/5V的DC-DC子卡，子卡上方的輸入/輸出端同樣採用日系Nichicon FP系列固態電容
DC-DC子卡的控制核心為ANPEC的APW7159C雙通道同步降壓PWM控制器，3.3V及5V的功率級均採用一顆UBIQ QM3006D MOSFET搭配一顆SYNC POWER SPN3004 MOSFET的設計
電源管理電路使用兩顆IC組成，左側SITRONIX ST9S429-PG14負責提供3.3V/5V/12V1/12V2的過電壓/低電壓/過電流/短路等保護，同時接受PS-ON信號控制及產生Power Good信號。右側Weltrend WT7518D負責提供12V3/12V4的過電流偵測，並與ST9S429-PG14連動
模組化插座板背面使用敷錫來增強載流能力，並未加上絕緣隔板
模組化插座板背面的四組分流器負責偵測四組12V迴路的輸出電流，並提供給電源管理IC
模組化插座板正面以多組實心金屬條與主電路板相連，強化固定同時減小傳遞電能損失，正面亦增加一些協助濾波用的Nichicon FP系列固態電容
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
依照80PLUS認證測試電流設定，ENERMAX REVOLUTION D.F. 750W(ERF750EWT)於20%/50%/100%下效率分別為90.6%/91.84%/88.85%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.06%至0.55%左右的影響
3.3V/5V/12V綜合輸出下各段轉換效率表，於輸出56%時3.3V/5V達到電源供應器標示最大總和功率限制，所以3.3V/5V電流達13A以後就不再往上加
綜合輸出各百分比下轉換效率折線圖(橫軸：輸出百分比、縱軸：轉換效率)
綜合輸出4%至101%之間3.3V輸出電壓最高與最低點差異為32.6mV
綜合輸出4%至101%之間5V輸出電壓最高與最低點差異為27.2mV
綜合輸出4%至101%之間12V輸出電壓最高與最低點差異為12mV
綜合效率測試結束時於輸出101%下電源供應器內部紅外線熱影像圖，溫度由高而低排列分別是橋式整流106.5℃，主變壓器100.4℃，二次側79.3℃，APFC區71.1℃，一次側68.1℃，3.3V/5V DC-DC區55.2℃
純12V輸出下各段轉換效率表，這時僅對12V進行負載測試，3.3V/5V維持空載
純12V輸出各百分比下轉換效率折線圖(橫軸：輸出百分比、縱軸：轉換效率)
純12V輸出3%至100%之間3.3V輸出電壓最高與最低點差異為24.3mV

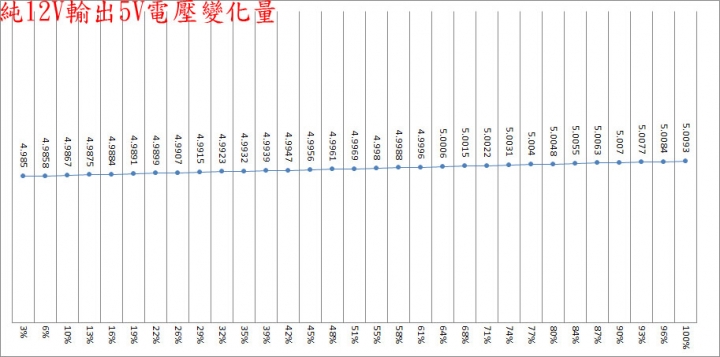

純12V輸出3%至100%之間5V輸出電壓最高與最低點差異為24.3mV
純12V輸出3%至100%之間12V輸出電壓最高與最低點差異為10mV
純12V效率測試結束時於輸出100%下電源供應器內部紅外線熱影像圖，溫度由高而低排列分別是橋式整流100.3℃，主變壓器96.9℃，二次側82.8℃，APFC區69.9℃，一次側67.4℃，3.3V/5V DC-DC區36.1℃
純12V效率測試結束時於輸出100%下電源供應器模組化插座紅外線熱影像圖，溫度最高點為37℃
實際裝上電腦測試的3.3V電壓記錄圖，電壓最高與最低點差異為32.2mV

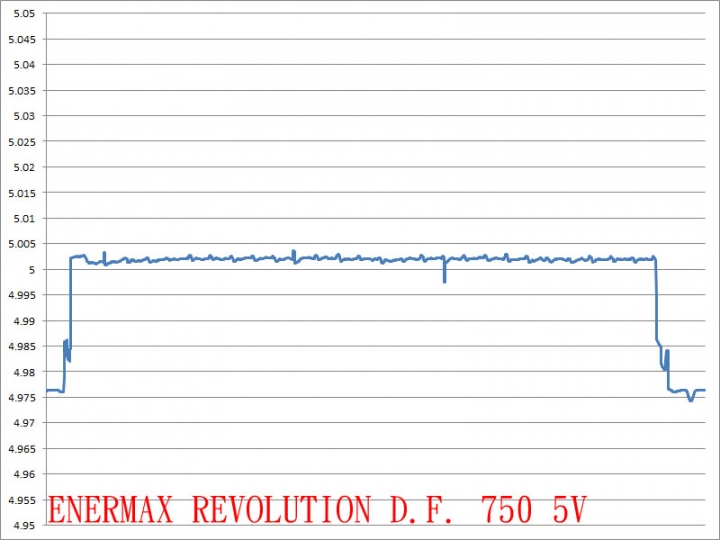

實際裝上電腦測試的5V電壓記錄圖，電壓最高與最低點差異為29.5mV
實際裝上電腦測試的主機板12V電壓記錄圖，電壓最高與最低點差異為14mV
實際裝上電腦測試的處理器12V電壓記錄圖，電壓最高與最低點差異為50mV
實際裝上電腦測試的顯示卡12V電壓記錄圖，電壓最高與最低點差異為40mV
CH1黃色波型為動態負載電流變化波型，CH2藍色波形為12V電壓波型，CH3紫色波型為5V電壓波型，CH4綠色波型為3.3V電壓波型
空載下12V/5V/3.3V低頻及高頻漣波如下圖，各路無明顯異常漣波，5V空載下漣波略大

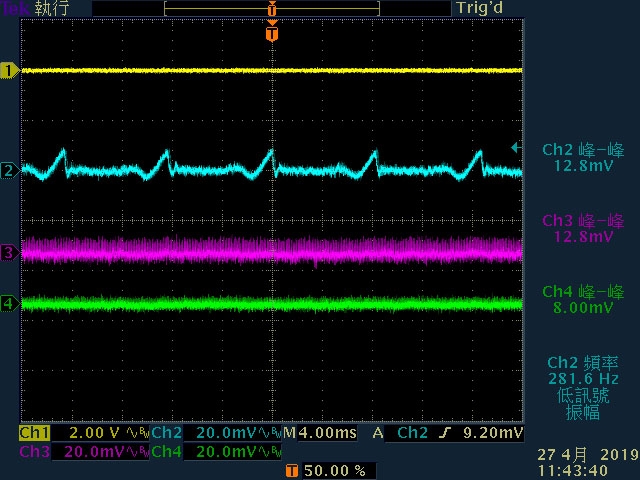

12V輸出9A時的低頻漣波波形
12V輸出10A時的低頻漣波波形
12V輸出11A時的低頻漣波波形
於3.3V/13A、5V/13A、12V/54A靜態負載輸出下，12V/5V/3.3V各路低頻漣波分別為23.2mV/22mV/14mV，高頻漣波分別為13.2mV/20mV/11.2mV
於12V/62A靜態負載輸出下，12V/5V/3.3V各路低頻漣波分別為19.6mV/15.2mV/9.6mV，高頻漣波分別為13.2mV/13.6mV/10.4mV
12V固定20A輸出加上3.3V啟動動態負載，最大變動幅度326mV，同時造成5V產生82mV、12V產生96mV的變動，3.3V電壓變動維持時間在200微秒左右
12V固定20A輸出加上5V啟動動態負載，最大變動幅度為228mV，同時造成3.3V產生44mV、12V產生120mV的變動，5V電壓變動維持時間在240微秒左右
12V固定20A輸出加上12V啟動動態負載，最大變動幅度為400mV，同時造成3.3V產生62mV、5V產生46mV的變動
本體及內部結構心得小結：
1.交流輸入插座具備CordGuard固定夾，可避免因意外拉扯到電源線導致接觸不良或脫落
2.採用模組化帶狀線材，CPU及顯示卡供電線組使用16AWG線材，降低傳輸阻抗
3.具備獨立OCP四路12V設計，外殼僅標示輸出插座類型，未標示迴路編號，需要查閱說明書來得知迴路分配
4.風扇護網採外部固定，使用者可自行拆卸清潔，惟須注意避免移動銀色裝飾框造成保固貼紙損壞
5.風扇具備逆轉彈塵設計，電源啟動的前十秒會先逆向運轉，協助清除扇葉上面灰塵，之後恢復正常方向運轉，有需要時也可以在電源通電下按壓後方D.F.開關來手動啟動
6.電源總開關及交流輸入插座接地的焊點、磁環、突波吸收器有包覆絕緣套管，但插座L/N焊點與保險絲則無
7.一次側APFC、半橋諧振及二次側12V同步整流均採用虹冠方案，並透過DC-DC轉換3.3V/5V
8.主電路板背面焊點整體做工良好，較大元件有上固定膠，變壓器包覆聚酯薄膜膠帶，一次側高電壓Power MOSFET採用全絕緣封裝，可避免灰塵濕氣累積而發生對散熱片漏電的情形
9.二次側同步整流MOSFET使用知名品牌產品
10.採用金屬導體加上焊接方式連接主電路板與模組化插座板，可減小傳輸損失及避免阻擋內部氣流流動
11.模組化插座板正面安裝一些固態電容來強化輸出濾波效果，插座板背面未使用絕緣隔板覆蓋
12.電解/固態電容全面採用日系品牌(Nichicon/Nippon Chemi-con)，確保產品穩定性及耐用性
各項測試結果簡單總結：
依照80PLUS認證測試電流設定，ENERMAX REVOLUTION D.F. 750W(ERF750EWT)於20%/50%/100%下效率分別為90.6%/91.84%/88.85%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從內部紅外線熱影像圖來看，無論是綜合輸出還是純12V輸出，橋式整流器都有最高的溫度，另外主變壓器、二次側等區域也有明顯溫度
實際使用電腦配備測試輸出電壓變動，處理器12V最大變動幅度為50mV，顯示卡12V最大變動幅度為40mV，3.3V/5V最大變動幅度分別為32.2mV/29.5mV，主機板12V最大變動幅度為14mV
輸出漣波測試，電源供應器於於3.3V/13A、5V/13A、12V/54A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為23.2mV/22mV/14mV；於12V/62A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為19.6mV/15.2mV/9.6mV
動態負載測試，12V有比較大的變動幅度400mV，3.3V/5V的變動幅度分別為326mV/228mV，3.3V/5V電壓變動高峰處維持時間在200至240微秒左右
