嗨~各位版友好
近期組新電腦想自行DIY模組線
power是:酷媽750全模組
(CPU)(PCIE)(主機板)
以上三種規格

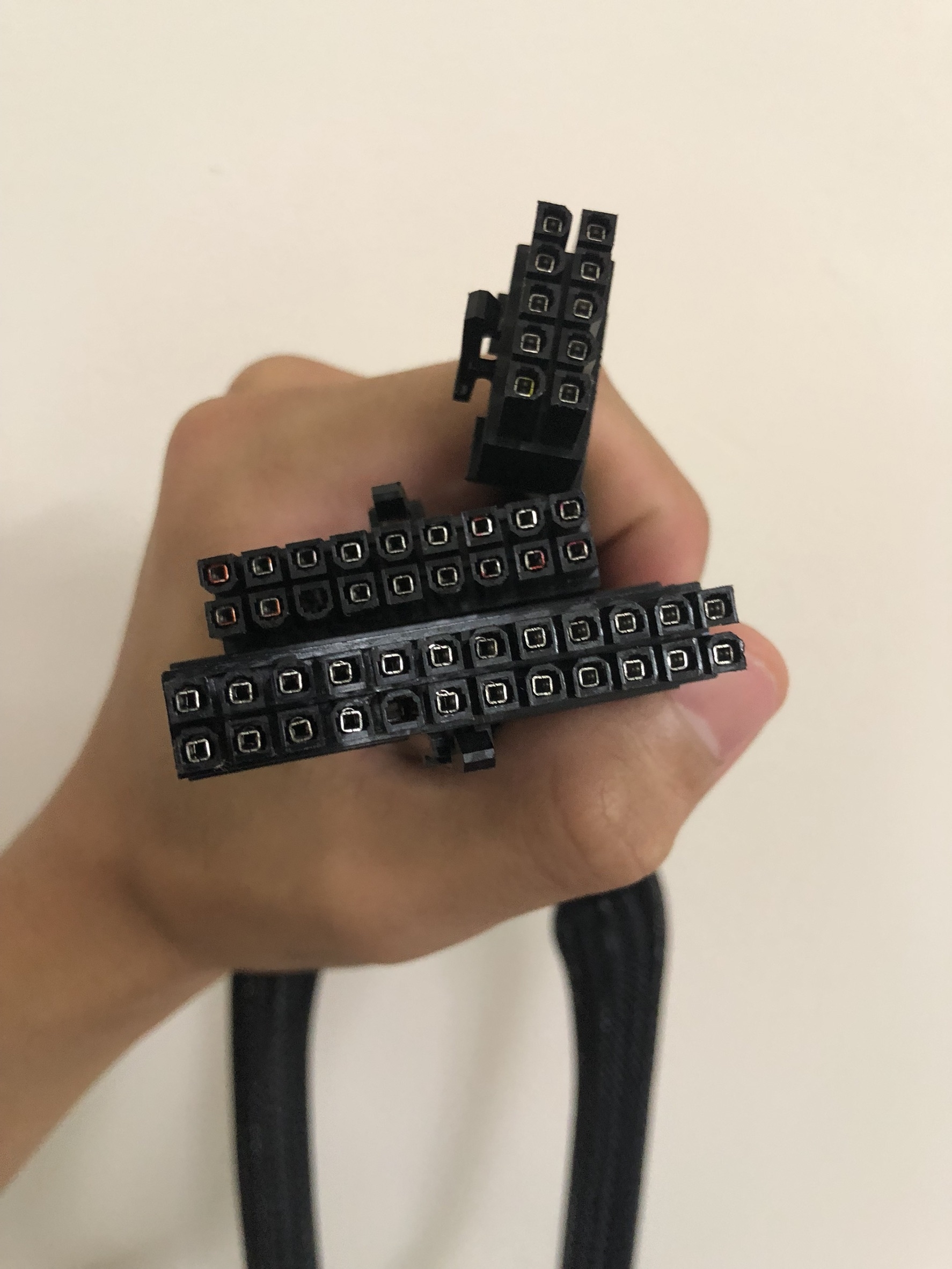

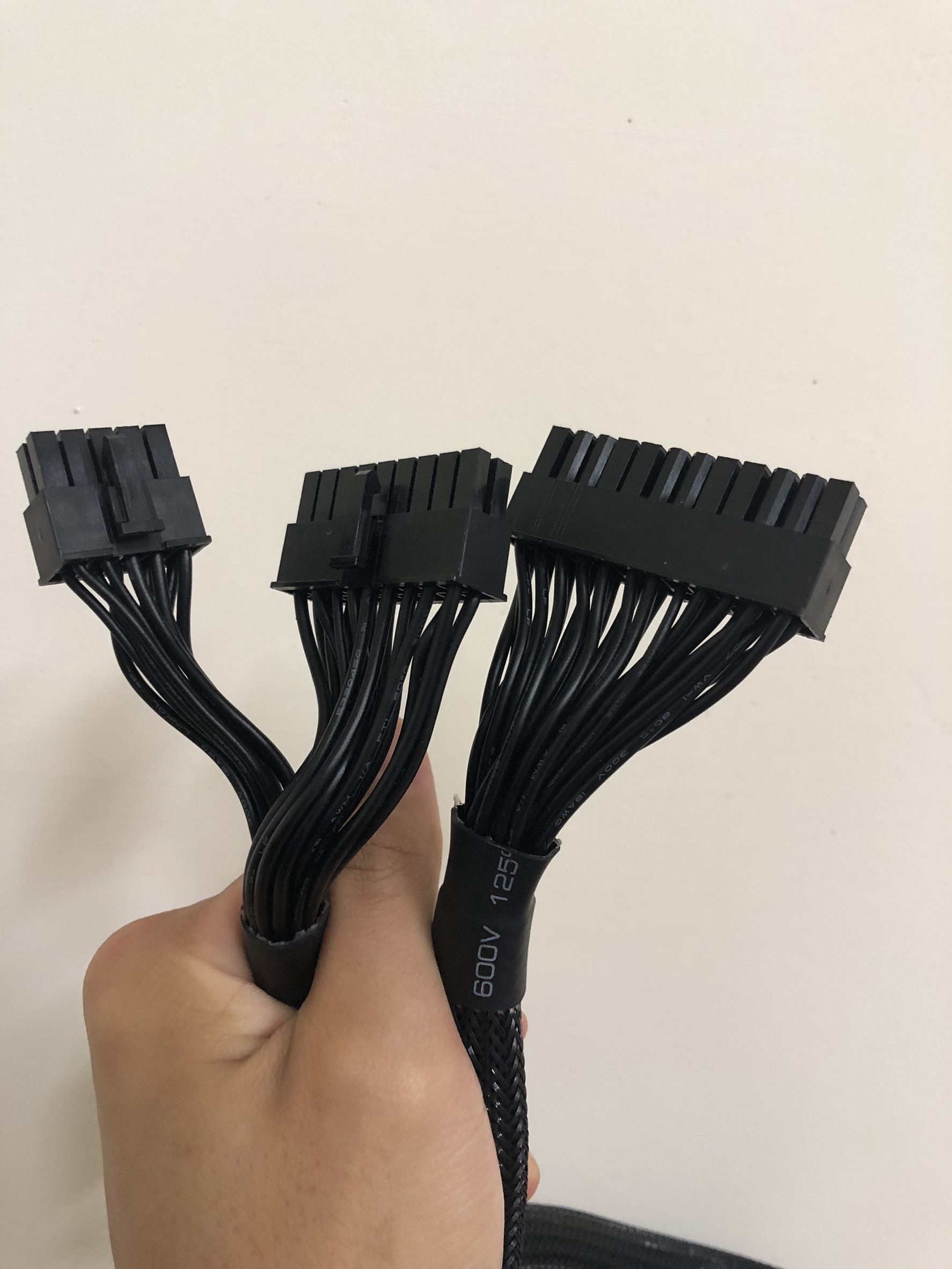

想請問各位我的主板電源是由18+10PIN 轉成24PIN供主機板使用
在24PIN膠殼上有重疊線組
請問DIY的話.重疊線組一樣是壓在同PIN上面嗎
線材使用18AWG**編織網使用3MM**
可是兩條18AWG無法塞在一條3MM編織網耶??
希望有人能解惑我或者影片製作方式謝謝

2019-05-06 17:37 發佈

文章關鍵字模組線 24

Azkanao

Azkanao
個人積分：235分
文章編號：73058795

235分

2樓

2019-05-06 19:25

劉佑佑 wrote:
嗨~各位版友好近期...(恕刪)

你知道...

外面賣做好的 24pin模組線

是在靠近PSU端的18+10pin的地方分成兩條的...

而不是在主板端24pin 直接壓接兩條線

劉佑佑

劉佑佑
個人積分：2分
文章編號：73059675

2分

樓主

2019-05-06 20:48

請問這樣需要用到焊錫嗎

劉佑佑 wrote:
嗨~各位版友好近期...(恕刪)

Azkanao

Azkanao
個人積分：235分
文章編號：73061168

235分

4樓

2019-05-06 22:58

劉佑佑 wrote:
請問這樣需要用到焊...(恕刪)

為何要焊接?

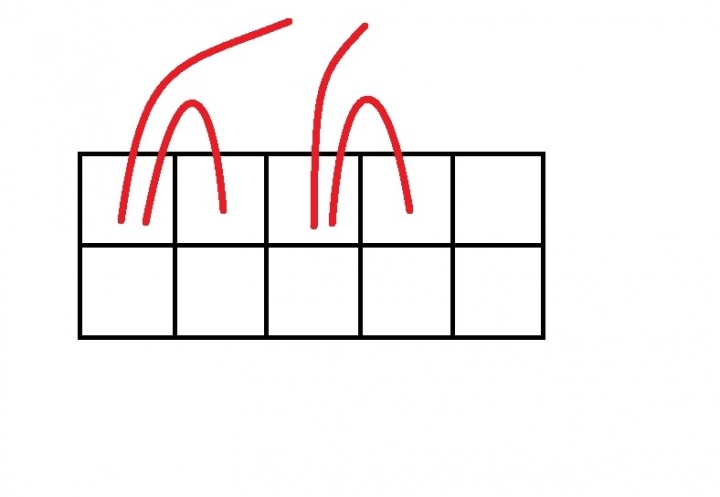

壓接2條線短接過去就好了

手邊沒類似物品隨意畫畫應該不難理解

劉佑佑

劉佑佑
個人積分：2分
文章編號：73067387

2分

樓主

2019-05-07 13:19

感謝大大您~~讓我解惑
那我可以請問
PCIE 的模組線
基本上都是一對二(一個插頭對兩張顯卡)
因為我本身使用小卡供電足夠一對二
那麼一對二除了原廠的接線方式
還有技巧嗎~因為一對二的8PIN感覺也會重疊編織往在同一PIN上

wwweagle

wwweagle
個人積分：4分
文章編號：73067802

4分

6樓

2019-05-07 13:51

你要確定短接過去的電壓是一樣的
雙線壓接不難，可以多去看教學影片
編織網的部分也可以考慮用熱縮管處理最後收尾的地方

Azkanao

Azkanao
個人積分：235分
文章編號：73069767

235分

7樓

2019-05-07 16:26

劉佑佑 wrote:
感謝大大您~~讓我...(恕刪)

我寧可一次用2條 PSU 8pin 到 VGA 8pin
也不願意用1條 PSU 8pin 到 VGA 8pin + VGA 8pin

原廠壓接有問題可以找保固
但難保自行壓接只要稍微沒壓接好後果自行承擔

相對減少線的承受的電流
也省的自找麻煩...

這樣你知道MOD模組線為何都PSU 8pin 對 VGA 8pin

為何不像原廠做1對2的原因所在了嗎

劉佑佑

劉佑佑
個人積分：2分
文章編號：73080466

2分

樓主

2019-05-08 12:51

請問熱縮管直接包住兩條編織做收尾嗎?

劉佑佑

劉佑佑
個人積分：2分
文章編號：73080471

2分

樓主

2019-05-08 12:51

Azkanao wrote:
我寧可一次用2條 PSU...(恕刪)

所以一對一是比較建議的嗎~~~

Azkanao

Azkanao
個人積分：235分
文章編號：73081583

235分

10樓

2019-05-08 14:14

劉佑佑 wrote:
請問熱縮管直接包...(恕刪)

PSU端跨接過去可以不用包網了吧

如果你覺得不好看膠殼也沒辦法一次塞到兩條包網線

只能用焊接變成 Y 型這樣熱縮管只會在分接處而已
