小弟以前有玩過冰山晶鑽...不過在看到包裝盒上的全民金牌之後...
總覺得...我也該買個金牌的玩玩看了...
最近剛好出了這款非模組化的版本...也在爬了幾個論壇之後...發現很少有人討論到這顆...
於是乎...在觀察價格"沒有很貴"的狀況下!!!
就...弄了一個...回家玩玩看囉...
以下就是小弟的開箱分享以及測試...
外包裝...似乎跟市售版的不太一樣吼!!
超高效能!!超靜音!!日系大電容!!超節能!!五年免費保固掛到府收送...
終身保固?等我再老五歲我把它操爆看看...
產品規格表...以下取自振華官方網站
通過美國高效能認證單位80PLUS金牌認證
全電壓設計(100~250V)，具備主動式功率校正因素裝置(APFC)
專利高功率立式雙層主變壓器(美國. 德國.日本.西班牙專利申請中)
(台灣專利證號:M381155) (大陸專利證號:ZL2009 2 0273193.2)
專利雙電壓迴路智慧溫控系統
(美國.大陸.德國.日本.西班牙專利申請中)(台灣專利證號:381102)
直流轉換採用固態電容，壽命長，可靠度高
採用日系長效大電容，具高穩定、壽命長之優異特性
多重獨立保護設計：短路保護/ 過電壓保護/ 過負載保護
開關機測試高達2000次以上
多國安規認證
提供終生保固；五年免費，並享有1000天免費到府收送服務
產品特色...
支援最新Intel和AMD多核心晶片組與其相容主機板
Intel Sandy Bridge / Core i7-980X / Core i7 / Core i5 / Core 2 Quad
與AMD Phenom II X6 / Phenom II X4 / Athlon II X2等其全系列晶片組
符合Intel SSI 電源設計規範EPS 12V Ver.2.92
符合EuP(Energy-using Products)指令/美國能源之星(Energy Star)標準：
關機損耗小於1W
支援NVIDIA / ATI 高效能高階顯示卡
全系列採用RoSH無鉛環保材料
踹共了!!!這顆不是模組板的喔!!!
長寬高規格:145mm(L) x 150mm(W) x 86mm(H)
瓦數規格標示...
這顆是單路設計 12V的部分可達41.5A = 498W 也是大家看PSU會優先看的數據...
PS...內有危險高壓!!!
從外面看風扇...是茶色半透明的葉片...沒有鍍金喔!!
主動式PFC...很明顯吼 !! 一樣是可愛的蜂巢網式樣...
為什麼會放一把AK47咧!!!相信許多裝高階大機殼的朋友們常常遇到一個最囧的狀況就是...
X!!線不夠長!!這顆POWER的線有多長?比一把AK47還長!!
以下提供各線材長度規格參考:
主機板24PIN 約49cm 20+4pin 可分離設計一組
CPU雙4PIN 約55cm 4+4Pin CPU 接頭一組
SATA+大四PIN 約92cm
3x大4pin + 1x小4pin 接頭一組
2xSATA + 2x大4pin 接頭一組
4xSATA接頭一組
PCI-E: 6PIN = 約46cm 6+2PIN = 約60cm 兩個頭共用一條線 SLI (6+2Pin & 6Pin)接頭一組

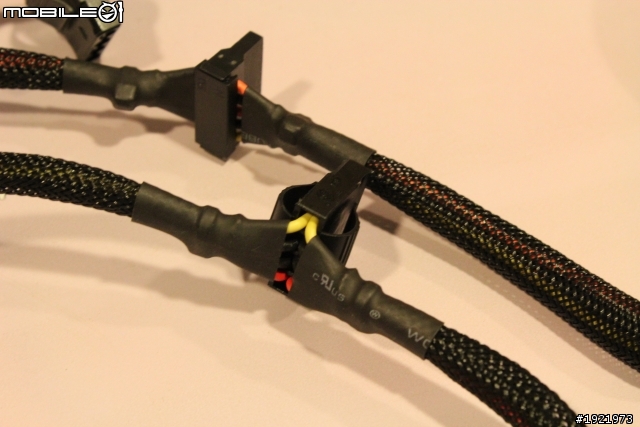

刺破線...我最愛這個了...可是線都包網了...就很難自己再調整位置了...
大四PIN的頭...包的好緊...可能是第一次的關係吧...
PCI-E 六PIN 跟 六+二PIN
撕毀 ? 效!!! 那個字就...當作沒看到吧...為了版友們!!小弟破了他!!
解開四周的鈕扣(螺絲)...輕輕的脫下衣服...準備...嘿嘿嘿...
外蓋其實沒有很緊...而且很好拆!!!

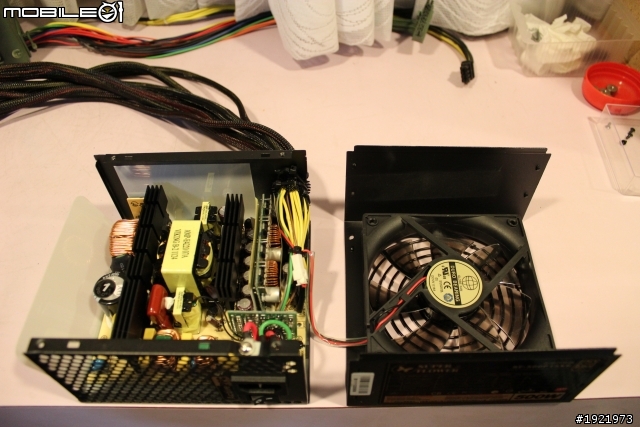

阿!!! 走光照 !!! 三點全露了 !!!

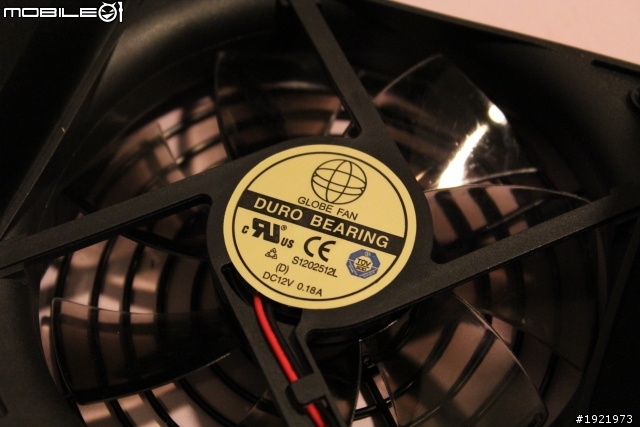

風扇 DURO BEARING 12公分溫控風扇...

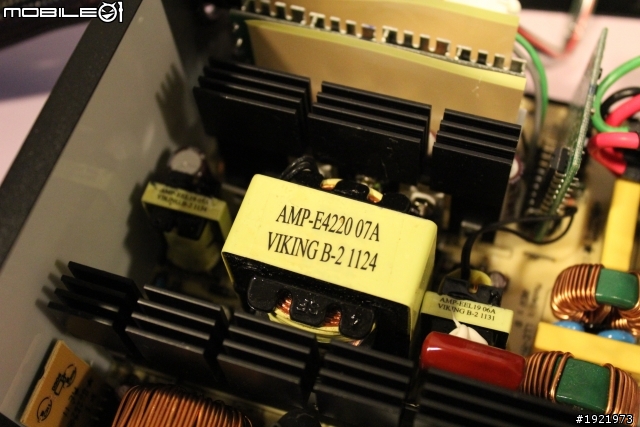

脫光光了還是要來個上空照!!!
格局似乎跟之前的金蝶不太一樣...
另外一個視角的上空照...
大電容CHEMI-CON SMQ 85。C 400V 270uF(M)

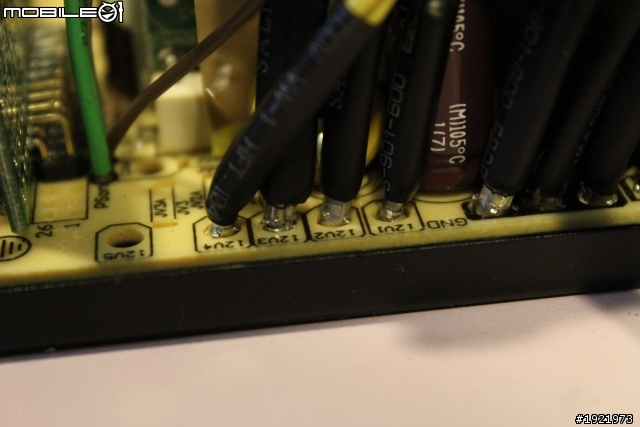

一連看了幾張細部用料圖之後...
接下來就是要開始狂抽猛送的時候了!!!
本次測試平台如下：
CPU：AMD X8 FX-8150
主機板：ASUS CROFFHAIR V FORMULA
記憶體：AMD DDR3-1600 9-9-9-24 4G X2
顯示卡：撼訊 ATi HD6950 2G GDDR5 風神版
硬碟：WD 1002FAEX
燒錄機：先鋒S19 24X
電源供應器：振華 冰山金蝶500W 非模組版
CPU散熱器：COOLER MASTER V6-GT(裸體版)
本次測試平台...堆滿滿的風扇...由於要超頻來測試這個POWER...所以盡量讓溫度問題影響最小...
以下是未超頻前
設定相關數據

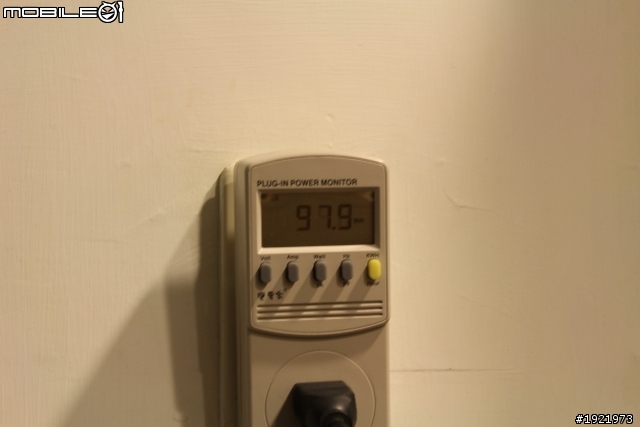

待機AC端功耗
OCCT PSU模式燒機下 AC端功耗
OCCT在未超頻狀態下 跑30分鐘紀錄
OCCT-V Core
OCCT-3.3V
OCCT-5V

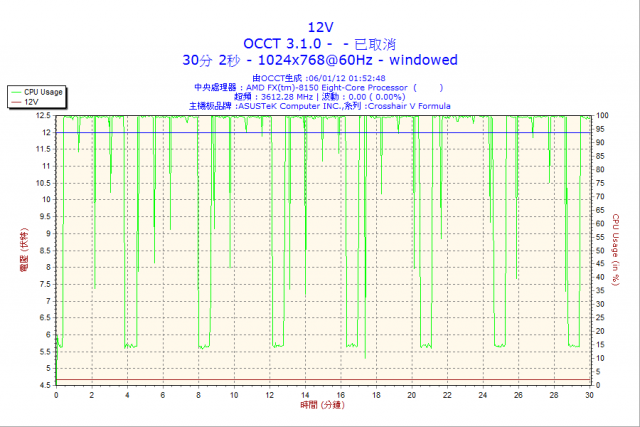

OCCT-12V
以下超頻4.8G的相關測試
相關設定...
待機AC端功耗

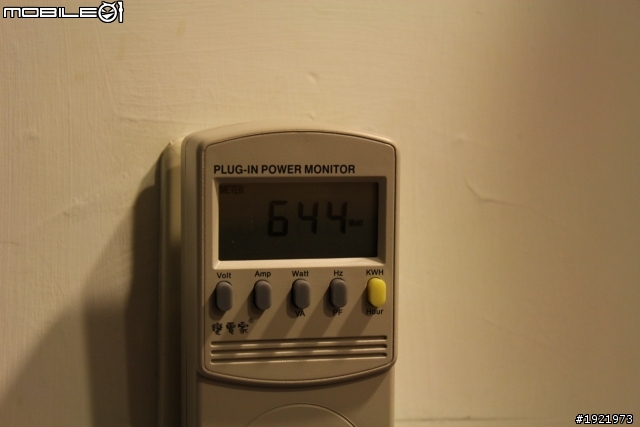

OCCT PSU模式下燒機 AC端功耗
OCCT-V Core
OCCT-3.3V
OCCT-5V
OCCT-12V
這個POWER有許多的過載保護裝置...小弟大概測試了一下...
約莫在680W-720W(AC端)左右..過載保護裝置會啟動...
詳細設定的部分...小弟去電給振華的客服跟實際測試對比下有蠻大的落差...
根據業務那邊的說法是約莫630W左右就會啟動保護...
可是實際上我實驗過後 是約莫在710W左右才會啟動...
不過實際上花了將近一個禮拜的時間 很努力的操這個POWER...
感覺上真的還蠻穩定的...尤其是推土機超頻之後殘暴的功耗...配上6950都可以穩穩的跑完各種測試...
真的覺得這個POWER還蠻猛的...
下面這張圖是 在超頻5.0G的情況下 OCCT-PSU模式下所拍到的AC端功耗
不過由於測試過程中提前藍底白了...所以就沒有完整記錄下整個過程...
不過小弟有錄影...
其實也是怕燒掉啦...所以都有錄影保留紀錄...
http://www.youtube.com/watch?v=K-DB8WBJ1-Y
這是保護裝置啟動的狀況...直接給你斷!!
http://www.youtube.com/watch?v=uE4ek0Xc1R0
這個是4.8G但是降壓的燒機影片...
最後...
振華這家廠商所做的POWER其實真的還蠻不賴的...
小弟這幾天下班一回家就是開機 繼續操...都操到三四點...
這樣持續約一個禮拜多...這個POWER在測試過程中...依舊頭好壯壯...
完全沒什麼問題...可見用料設計都算是不錯...
至於這個POWER到底有多安靜?
其實...完全被我所使用的風扇的音量給壓制掉了...
不過 在我拔掉所有風扇之下...其實...根本聽不到PWOER的風扇有聲音...算是真的很安靜就是了...
至於多安靜 這部分太過主觀了...哪天有空我去弄個測分貝的機器再來試試看囉...
