[DIY] 試做獨立編織網電源線

之前有買了幾條NZXT的獨立編織網電源線回來把玩
於是興起了"阿..好像很簡單，何不自己做做看"的愚蠢念頭
接下來就開始浪費錢的DIY之旅

首先先準備工具
因為是"試作" ，所以工具就不用太要求....

分別是ATX專用退pin器. 剪刀.斜口鉗.5016專用夾端子器
基本上退pin器是用不太到的 ，除非是要把線材從接頭上拔下來， 不過這玩意也不怎麼好使用
本來是不想買貴鬆鬆的專用夾端子器，不過試過不少方法都沒辦法把小小的端子給夾得又漂亮又"牢固"
所以.....

接下來是準備需要的線材

分別是黑色編織網數條.多心線.熱縮管數條


熱縮管是使用4.0Φ的
一開始買了2.5Φ的熱縮管，結果發覺太細了，下場當然是重買..


電源線是採用16AWG 300V的多心線
原則上電源線用20~16AWG都可以，號數越小所耐的安培數也越大，16AWG以下就不考慮，因為太粗了
另外要注意的是線材有分耐壓300V跟600V的分別，600V的線皮非常厚
所以同樣是16AWG的多心線，600V則是粗了1倍，用在電源線上不適合
一開始傻傻的買了一捲16AWG 600V的線，下場就是重買= =


電源線少不了的接頭跟端子

接頭的部分，因為我是要做模組化電源的線材，所以都是使用ATX公頭
如果是要做延長線，則需要買一公一母
端子的部分，要注意的事
公接頭是用5016"母"端子，而母接頭則是用5016"公"端子
不要跟我一樣一開始還買錯....


編織網的部分

所用的編織網為3.2mm的
圖中左邊為NZXT的編織線，右側為自己買的3.2mm編織線
可以看出NZXT的編織線較細且也較為稀疏，推測大概是用2mm的編織線
值得注意的是，坊間電料行大多都是賣6.4mm(1/4")的編織線，雖然也可以用
但是6.4mm的編織線對單單一條多心線來說太粗了， 用起來效果會不好也很醜
別跟我一樣買起來，做了才發現差太多了，真的不好看.....


接下來進入製作階段

先將各個線材剪好自己所要的長度
建議都先剪好需要的長度，因為一組電源線的長度基本上都是相同，不先剪好線材可能會有長短不一的狀況
一般編織網都會比多心線短一點，至於多短可以看個人喜好
熱縮管的部分也是看個人喜好，來取其的長短

下面的步驟可能會一個人習慣而有所不同
第一步

先將編織網把多心線套起來，並起把編織網的兩端拿膠帶封起來
由於編織網的頭很容易就散開來，當散開到某一程度，該條編織網就必須在剪頭
為了避免這種狀況，先以膠帶封起來，以免作業時編織網的頭散開
當然也可以用別種方式固定，如:火烤 白膠膠水等等
有用過火烤的方式，不過最後做好會鼓起一圈不好看，而且不好拿捏

第二步

將多心線兩端各剪一部份的線皮掉
要注意請先與端子比較過後在剪線皮，不然剪太多，端子會夾不上去
建議可以用好一點剝線鉗或是慣用工具，不然線皮可能會不好剝

第三步

用夾端子器將線頭跟端子夾起來
建議先拿不要的線材跟端子試操作幾次看看，以掌握力道，夾太用力可能會把端子夾斷

第四步

把夾好的端子頭跟編織網用熱縮管套好
建議連同端子夾線的部分一起套起來，這樣熱縮後會比較牢固

第五步

用吹風機把熱縮管吹一吹，等熱縮管縮到一個程度就可停了

最後一步

將另一端以同樣方是用熱縮管套好並熱縮
要注意的是，編織網本身是可以自由擴張收縮直徑的(不同粗細有不同範圍)
為了製作起來的電源線美觀
建議在另一端熱縮管熱縮前請先把編織網給拉緊，使編織網緊貼多心線，才不會看起來鬆鬆胖胖的

下面這張是有拉緊編織網跟沒拉緊的差別比較

左邊為沒拉緊編織網的線材，右邊則為有拉緊的
可以看出有拉緊的線材，編織網看起來比較扎實
雖然一條線看不出太大的差異，不過一堆線擺一起就差很多了
當然這方面也是看各人喜好可以稍作調整

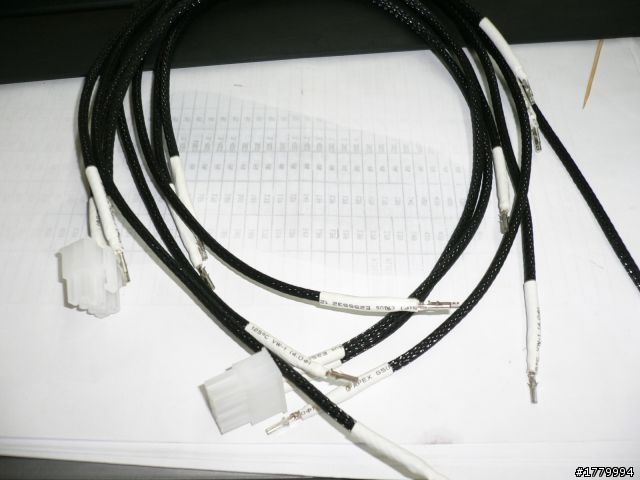

作後把製作好的線材擺一起排排站








把線材一一插上去，請注意兩端接頭的相對位置
建議買個樣品來對照，不然差錯了還要拔下來很麻煩
值得注意的是，做好的線材請先比對一下長度有沒有統一
長度差太多的線材就剃除或是重做
否則最後接上接頭會有不好看的悲劇發生


最後的完成品





很醜，而且是個失敗品.....



製作心得:
東西本身製作是沒什麼困難，需要的是細心跟熟練度
不過材料的準備上就....
台灣大體上還沒有這種自行改裝線材的風氣，自然在材料上的準備也就有所困難
其中最難買的就是編織網跟接頭
大部分的店家都是賣6.4mm以上的編織網，顏色也沒什麼好選的
3.2mm的編織網是在網路上問到的，而且以只有黑色能選又不便宜
接頭的話，大部分電料行都有半透明的ATX接頭沒問題，不過想找黑色或其他顏色就有困難了
雖然有問到幾家廠商有訂做黑色的，不過都是論斤賣.....
本來最初構想是想做全白色的模組化電源線，因為只找的到半透明的ATX接頭
不過最終還是沒有白色的編織網可以用


這次算是試做看看而已，所以就不放上機照了
目前有從掏寶找了些材料回來
等下次材料齊了再放上機照吧
