[請益]多路12V電源供應器線組請教(已解決)

繼之前的「有關於前端匯流排跟記憶體匯流排之間關係的問題」與「要如何知道CPU的耗電量」兩個問題後，我又有疑問了。

先前十分感謝高手們不吝指教，解決小弟的疑惑，從原本只會看「型號」哪個好哪個不好，現在至少也能看懂像是記憶體CL值這種達文西密碼是什麼了，在板上看到專家們暢談技術文，至少也能看懂大致上在說些什麼。

這次的問題是關於多路12V電源供應器的線路分配方式，已經拜讀過eanck大大的「多路12V的PSU那麼多種，教你選擇方式」這篇文章，不讀怎已，一讀卻讓我有更多疑問。

下面這張圖是BQT E6 Deluxe 450W的PSU技術規格，從規格上可以看出是採2路12V的方式。



在eanck的文章中提到：

A牌 XX型430W PSU 的12V有兩路，MAX各為18A，
12V最大供應量為330W，不能合併輸出。
配線上，僅PCI-E 6 PIN、SATA為第2路，
其餘4/8 PIN(CPU)、20/24 PIN為第一路。

將該PSU應用這樣的配備 :
CPU(功耗90W)、顯示卡(60W/無需外接電源)、主機板(滿載時12V需50W)、
HDD(SATA)*2、DVD BURNER(SATA)。

乍看之下沒有問題，純比瓦數瓦數是綽綽有餘，
但是當第一排這3個零件長期同時處於滿載後，
有經驗的人會知道這PSU將出現甚麼問題了。

在保銳(Enermax)的PSU說明中可以找到如下這張規格，清楚說明每一路12V用在什麼地方。



但是BQT的只提供了下面這張線組的分配方式圖，並沒有像上圖這樣的表格，那麼透過下面這張圖可以看出2路12V每一路是有用在什麼地方嗎 ?如果不能，那有方法可以知道嗎 ? 如果可以，請問要怎麼看呢 ?



本人並非電子專業科系，純粹只是對電腦硬體有濃厚興趣，所以這種電線圖有看沒有懂。

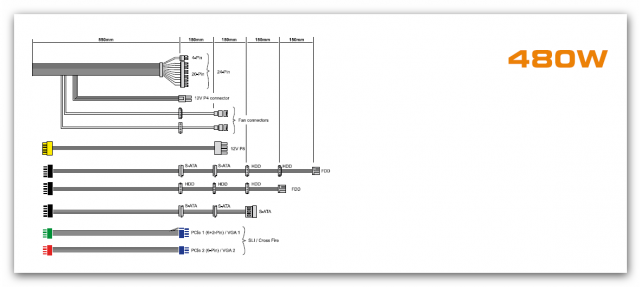

再來就是這張BQT CM 480W 模組化的PSU，有4路12V，如下：



如果從線路圖可以看出每一路12V用在哪些零件上，那麼這張模組化的圖片又該怎麼看呢 ?



還是.....其實從線路圖沒辦法看出

小弟才疏學淺、詞不達意，還望各位大大海涵，先在這裡謝謝各位大大了
